| Marque | Nuna |
| Modèle | PipaFix |
| Type de produit | Siège de voiture pour bébé (groupe 0+) |
| Norme de sécurité | ECE R44/04, Universel |
| Poids maximal de l'enfant | 13 kg (environ 18 mois) |
| Orientation d'installation | Dos à la route uniquement |
| Méthodes d'installation | Ceinture de sécurité 3 points (avec ou sans base) ou ISOFIX (avec base) |
| Harnais | 5 points, réglable en hauteur |
| Poignée de transport | 3 positions : chaise, bercement, transport |
| Capote | Amovible, avec aimants |
| Coussin réducteur | Pour enfants de 0 à 6 mois (mousse incluse) |
| Indicateurs de bonne installation | Indicateurs vert/rouge sur le pied de chargement et les connecteurs ISOFIX |
| Pied de chargement (support) | Réglable en hauteur (24 positions), indicateur de contact au sol |
| Compatibilité poussette | Compatible avec les poussettes Nuna (adaptateur intégré) |
| Entretien du textile | Lavage en machine à froid (30°C max), pas de javel, pas de sèche-linge |
| Nettoyage de la coque | Chiffon doux, eau et détergent doux |
| Durée de vie maximale | 5 ans après la date d'achat |
| Garantie | 1 an (hors usure normale, accident, mauvaise utilisation) |
| Pièces détachées | Contacter le détaillant ou le distributeur local |
| Pays de fabrication | Non spécifié |
FOIRE AUX QUESTIONS - PipaFix Nuna
Questions des utilisateurs sur PipaFix Nuna
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Siège de voiture au format PDF gratuitement ! Retrouvez votre notice PipaFix - Nuna et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PipaFix de la marque Nuna.
MODE D'EMPLOI PipaFix Nuna
DS3 (2010 - 2011) X V V
DS4 (2011 - 2012) X V V
Daewoo

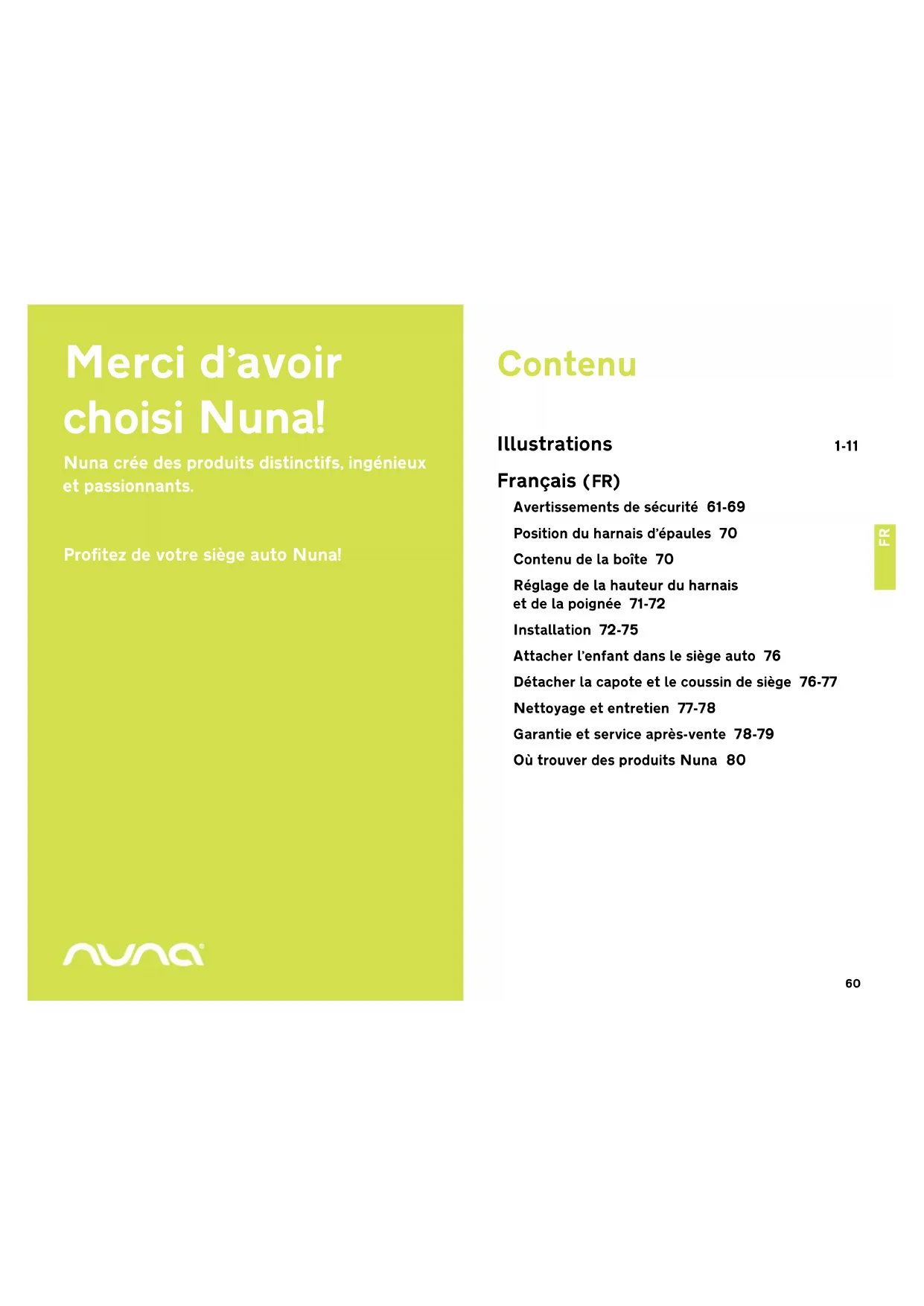

Nuna crée des produits distinctifs, ingénieux et passionnants.
Profitez de votre siège auto Nuna!
Illustrations
1-11
Avertissements de sécurité 61-69
Position du harnais d'épaules 70
Contenu de la boîte 70
Réglage de la hauteur du harnais et de la poignée 71-72
Installation 72-75
Attacher l'enfant dans le siège auto 76
Détacher la capote et le coussin de siège 76-77
Nettoyage et entretien 77-78
Garantie et service après-vente 78-79
Où trouver des produits Nuna 80
Avertissements de sécurité
Veuillez lire les recommandations suivantes avant d'utiliser le siège auto Pipa.
Assurez-vous que votre véhicule est équipé de ceintures de sécurité 3 points à enrouleur. Le modèle et la longueur des ceintures peuvent être différents selon le constructeur, la date de fabrication et le type de véhicule. Ce siège auto pour bébé est utilisable seulement dans les véhicules listés, équipés de ceintures de sécurité 3 points à enrouleur ou 2 points sans enrouleur (avec la base) conformes au Règlement Européen n°16 ou à des normes équivalentes.
En cas de questions ou commentaires concernant le siège auto Pipa, nous serons heureux de recevoir votre avis sur le site internet nuna.eu
Important! À conserver pour consultation ultérieure. À LIRE attentivement.
Veuillez lire attentivement ces instructions avant utilisation, et les conserver pour consultation ultérieure. Votre enfant pourrait être mis en danger si vous ne suivez pas ces instructions.
Ce produit est adapté aux enfants pesant moins de 13kg (soit 18 mois ou moins). Veuillez lire attentivement ce manuel et bien suivre chaque étape pour assurer un voyage confortable ainsi qu’une protection maximale à votre enfant.
Pour le siège uniquement
ECE. R44/04 UNIVERSAL
1 Ce siège de voiture pour les enfants est un dispositif de retenue pour les enfants « Universel ». Il est approuvé conformément au Règlement Européen No. 44, 04 séries d'amendements, pour utilisation générale dans les véhicules et il pourra être installé dans la majorité, mais non pas dans tous les sièges de voiture.
2 Une installation correcte est possible si le fabricant du véhicule a déclaré dans le mode d'emploi du véhicule le fait que le véhicule est capable d'accepter un dispositif de retenue « Universel » pour les enfants pour ce groupe d'âge. 3 Ce dispositif de retenue pour les enfants a été classé comme « Universel » dans des conditions plus strictes que celles appliquées aux conceptions antérieures qui ne portent pas cet avertissement. 4 Les positions du siège dans d'autres voitures peuvent aussi être adéquates pour accepter le dispositif de retenue pour l'enfant. Si vous avez des doutes, consulter soit le fabricant ou le distributeur du dispositif de retenue pour les enfants.
Pour le siège avec support
Le siège de voiture avec Support est un « Dispositif De retenue pour les enfants de Classe C et D ISOFIX Semi – Universel » et il doit être installé en utilisant la ceinture de sécurité en 3 points pour les adultes approuvée conformément au ECE R16 ou les connections ISOFIX. Veuillez consulter Les Informations d'Installation du Véhicule à la fin de ce mode d'emploi.
Pour l'installation avec une ceinture en 3 points
Il peut être installé dans des véhicules avec des ceintures de sécurité rétractables en 3 points. Les positions du siège dans d'autres voitures peuvent aussi être adéquates pour accepter ce dispositif de retenue de l'enfant. Si vous avez des doutes, consulter soit le fabricant ou le distributeur du dispositif de retenue pour les enfants.
Pour installation avec le système ISOFIX
Ceci est un SYSTEME DE RETENUE ISOFIX POUR LES ENFANTS. Il est approuvéconformément au Règlement No. 44, 04 séries d'amendements pour utilisation générale dans des véhicules dotés de systèmes d'ancrage ISOFIX.
Il pourra être installé avec les positions approuvées comme positions ISOFIX (comme détaillé dans le mode d'emploi du véhicule), en fonction de la catégorie de siège pour les enfants et de l'installation.
Liste des composants
1 Coussin de siège 2 Guides latéraux 3 Coussin réducteur 4 Sangles de réglage 5 Bouton de réglage 6 Boucle de sécurité 7 Sangles du harnais 8 Monture de la capote 9 Capote 10 Poignée 11 Bouton de la poignée 12 Guide arrière
13 Poignée de déverrouillage de la poussette 14 Connecteur ISOFIX 15 Indicateur Shell 16 Guidance ISOFIX 17 Pied de chargement 18 Indicateur pied chargement 19 Pied de chargement Bouton de réglage 20 Détachement siège voiture Bouton 21 Ouverture de la serrure
AUCUN siège auto pour bébé ne garantit une protection totale des blessures lors d'un accident. Une utilisation correcte de ce siège réduira cependant les risques de blessure grave ou de mort de votre enfant. Ce siège auto est conçu SEULEMENT pour les enfants pesant moins de 13kg. NE PAS utiliser ou installer ce siège avant d'avoir lu et compris les instructions de ce manuel et du manuel d'utilisation de votre véhicule. NE PAS installer ce siège auto sans suivre les instructions de ce manuel sous risque de mettre votre enfant en danger grave de blessure ou de mort. NE JAMAIS laisser votre enfant sans surveillance avec ce siège auto. NE PAS procéder a des modifications sur ce siège auto ou l'utiliser avec des pièces provenant d'autres constructeurs. NE PAS utiliser ce siège auto s'il contient des pièces endommagées ou manquantes. NE PAS vêtir votre enfant d'habits trop larges, cela pourrait empêcher votre enfant d'être correctement attaché par les sangles du harnais d'épaules et des harnais entre les cuisses.
NE PAS laisser ce siège auto ou d'autres objets non attachés dans votre véhicule ; un tournant brusque, un arrêt soudain ou une collision pourrait projeter le siège auto non attaché à travers le véhicule et blesser les occupants. NE PAS placer le siège auto dos à la route sur le siège avant du véhicule si celui-ci est équipé de coussins gonflables (airbag). Des blessures graves ou la mort peuvent en résulter. Veuillez consulter le manuel d'utilisation du véhicule pour plus d'informations. NE JAMAIS utiliser un siège auto d'occasion ou dont vous ne connaissez pas l'historique, il pourrait avoir des dommages structurels mettant en danger la vie de votre enfant. NE JAMAIS utiliser des cordes ou d'autres produits de remplacement pour attacher le siège auto au véhicule ou pour attacher votre enfant dans le siège auto. Utiliser uniquement la ceinture de sécurité du véhicule pour attacher le siège auto. ! NE PAS utiliser ce siège auto sans les produits textiles. Les produits textiles ne doivent être remplacés par aucun produit excepté ceux recommandés par le constructeur. Ils forment partie intégrante du siège auto. NE PAS mettre autre chose que les coussins intérieurs recommandés par le constructeur dans le siège auto.
Vérifiez que le siège auto est installé de façon à ce qu'il n'interfère en aucune façon avec le bon fonctionnement des sièges amovibles ou des portières du véhicule. NE PAS continuer à utiliser ce siège auto après qu'il ait subi un accident, même mineur. Le remplacer immédiatement, il se peut que le choc lui ait fait subir des dommages structurels invisibles. Retirer ce siège auto pour bébé ainsi que sa base du véhicule s'il n'est pas utilisé régulièrement. Consulter le distributeur pour les problèmes concernant l'entretien, la réparation et le remplacement des pièces détachées. Afin d'éviter les risques de chute, toujours attacher l'enfant avec le harnais de sécurité lorsque l'enfant est placé dans le si[ège auto, même lorsque le siège auto n'est pas à l'intérieur du véhicule. Avant de transporter le siège auto pour bébé à la main, assurez-vous que l'enfant est attaché avec le harnais de sécurité, et que la poignée est correctement verrouillée en position verticale. Afin d'éviter toute blessure grave ou la mort, NE JAMAIS placer le siège auto en hauteur lorsque l'enfant est à l'intérieur. Les composants de ce siège auto ne doivent en aucun cas être lubrifiés. Toujours attacher l'enfant dans le siège auto, même lors de courts trajets, la majorité des accidents ayant lieu sur des trajets de courte distance.
NE PAS utiliser ce siège auto pendant plus de cinq ans après la date d'achat; certains composants peuvent se dégrader avec le temps ou suite à l'exposition au soleil, et peuvent ne pas fonctionner convenablement lors d'un accident. Veuillez garder ce siège auto à l'abri du soleil, il pourrait devenir trop chaud pour la peau de l'enfant. Toujours toucher le siège avant de placer l'enfant à l'intérieur. Vérifiez fréquemment les guidages ISOFIX pour la saleté et nettoyez-les au cas de nécessité. La fiabilité peut en être affectée par l'entrée de la saleté, particules de nourriture etc. ! NE rangez pas d'objets dans la zone du pied de chargement devant votre base. L'installation correcte est permise uniquement par l'utilisation d'une ceinture de sécurité en 3 points pour les adultes ou par l'utilisation des connecteurs ISOFIX. L'utilisation combinée de la ceinture de sécurité et de l'ISOFIX n'est pas permise.
Instructions concernant l'installation du siège auto
! NE PAS installer ce siège auto sans la base sur les sièges du véhicule équipés de ceintures 2 points à enrouleur. (1) Ce siège auto pour bébé est adapté SEULEMENT pour les sièges du véhicule équipés de ceintures de sécurité 3 points à enrouleur (avec ou sans la base), et de ceintures de sécurité 2 points à enrouleur AVEC la base. (2) ! NE PAS installer ce siège auto sur des sièges du véhicule orientés vers le côté (3) ou vers l'arrière (3) par rapport au sens de déplacement du véhicule. NE PAS placer le siège auto dos à la route sur le siège avant du véhicule si celui-ci est équipé de coussins gonflables (airbag). La mort ou des blessures graves peuvent en résulter. Veuillez consulter le manuel d'utilisation du véhicule pour plus d'informations. Il est recommandé d'installer ce siège auto pour bébé sur le siège arrière du véhicule. (3) NE PAS installer ce siège auto pour bébé sur un siège du véhicule instable lors de l'installation.
Position du harnais d'épaules
Vérifiez que les sangles du harnais soient réglées à la bonne hauteur. Veuillez choisir les fentes appropriées selon la taille de l'enfant.
Les sangles du harnais doivent être insérées dans les fentes les plus proches des épaules de votre enfant (4), en dessous de la ligne de l'épaule. (5) Si les sangles du harnais d'épaules ne sont pas à la bonne hauteur, l'enfant pourrait être éjecté du siège auto en cas de collision.
Contenu de la boîte
BasePIPAFIX
Outils nécessaires: aucun
Réglage de la hauteur des sangles du harnais
Les sangles du harnais d'épaules doivent être enfilées avec le plus grand soin, conformément au schéma. Si elles sont mal attachées, les sangles du harnais ne protègeront pas votre bébé.
Les extrémités des sangles du harnais d'épaules doivent pendre sur l'avant de la plaque de jonction.
Assurez-vous que les sangles du harnais ne se tordent pas avant de raccorder les extrémités sur la plaque de jonction.
1 Pressez le bouton de réglage situé sur le devant du siège et tirez sur les sangles du harnais pour les détendre. (6) 2 À l'arrière du siège, détachez l'extrémité des sangles du harnais de la plaque de jonction. (7) 3 Retirez les sangles du harnais des fentes du siège où elles sont insérées. Insérez les dans les fentes appropriées. (8) 4 Rattachez l'extrémité des sangles du harnais sur la plaque de jonction. Les extrémités des sangles du harnais d'épaules ont deux boucles. (9)
Les extrémités des sangles du harnais d'épaules ont deux boucles.
Pour un enfant plus grand, utilisez les boucles situées à l'extrémité du harnais. (10) Pour un bébé plus grand, utilisez les boucles du harnais finales. (11)
Réglage de la poignée
1 La poignée du siège auto peut être réglée sur 3 positions. Position chaise bébé. (12) -1 Position bercement. (12) -2 Position pour le transport en voiture, à la main ou en poussette. (12) -3 2 Pour régler la position de la poignée, relâchez-la en pressant les boutons de poignée sur les deux côtés. (13) -1 3 Faites pivoter la poignée jusqu'à ce qu'elle se clique sur l'une des trois positions. (13) -2
Installation du siège auto - sans la base
1 Placez le siège auto sur le siège du véhicule sur lequel vous voulez l'installer. Tirez sur la ceinture de sécurité et bouclez-la, en glissant la sangle ventrale dans les guides latéraux du siège auto. (14) 2 Passez la sangle diagonale de la ceinture dans le guide arrière. (15) 3 Tirez sur la sangle diagonale de la ceinture pour fixer solidement le siège auto. (16) 4 La ligne de niveau doit être horizontale, c'est-à-dire parallèle au sol quand le siège-auto est correctement installé. (30)
Tendez au maximum la ceinture de sécurité, et vérifiez qu'elle ne soit pas lâche ou ne se torde pas. Après avoir installé le siège auto, vérifiez toujours que les ceintures de sécurité du véhicule soient placées correctement dans les guides et bouclées. (17)
Avec support
Ce support sera utilisé seulement avec certains sièges de voiture pour les enfants de. Une installation adéquate peut être réalisée soit avec une sangle en 3 points soit avec le système ISOFIX. Il n'est pas permis d'utiliser les deux systèmes simultanément.
Installation avec la sangle en 3 points
Dépliez le pied de chargement du compartiment de rangement. (18)
Après avoir installé le support sur le siège de véhicule, serrez le bouton de réglage du pied de chargement pour prolonger le pied de chargement jusqu'au sol. (19) -1, l'indicateur pour le pied de chargement tourne vert pour montrer qu'il est installé correctement, et rouge pour montrer qu'il n'est pas installé correctement. (19) -2
Le pied de chargement a 24 positions. Lorsque l'indicateur du pied de chargement tourne rouge, cela signifie que le pied de chargement n'est pas dans la position correcte. Assurez-vous que le pied de chargement est solidement fixé en appuyant sur la partie avant du support.
Ouvrez le dispositif d'ouverture de la serrure et dirigez la ceinture de sécurité du véhicule par la voie de la ceinture (20) -1, et serrez-la dans la boucle (20) -2, fermez le dispositif d'ouverture de la serrure. (20) -3 Serrez la ceinture de sécurité du véhicule le plus possible en pressant sur le support, et vérifiez qu'elle ne soit pas large ou entortillée.
Vérifiez si la ceinture de sécurité ne bouge pas en tirant et en appuyant fortement sur le support. Si la ceinture devient large ou si elle s'allonge, répétez la procédure.
Le support installé est montré dans (21)
Assurez-vous qu'il n'y a pas d'espace entre le siège et la partie inférieure du support. La ceinture de sécurité doit entrer sous le dispositif d'ouverture de la serrure, non pas sur le dispositif d'ouverture de la serrure. (21) -1 La ceinture de sécurité doit être bloquée dans la boucle. (21) -2 Le pied de chargement doit être installé correctement avec l'indicateur vert. (21) -3
5 Appuyez le siège de voiture dans le support (22), si le siège de voiture est bien fixé, l'indicateur pour le siège de voiture tourne vert. Si le siège de voiture n'est pas bien attaché, l'indicateur tourne rouge. (23) Tirez en haut le siège de voiture pour être sûres qu'il est bien enclenché dans le support. 6 Pour démonter le siège de voiture, tirez le siège de voiture en haut lorsque serrant le bouton pour libérer le siège de voiture. (24)
Installation avec le système ISOFIX
1 Dépliez le pied de chargement du compartiment de rangement. (18)
2 Installez les guidages ISOFIX avec les points d'ancrage ISOFIX. (25) Les guidages ISOFIX peuvent protéger la surface du siège de véhicule afin de ne pas être endommagée. Ils peuvent aussi guider les connecteurs ISOFIX. 3 Tournez les connecteurs ISOFIX à 180 degrés jusqu'à ce qu'ils montrent dans la direction des guidages ISOFIX. (26) 4 Alignez les connecteurs ISOFIX avec les guidages ISOFIX, et puis cliquez les deux connecteurs ISOFIX dans les points d'ancrage ISOFIX. (27)
Assurez-vous que les deux connecteurs ISOFIX sont fermement attachés à leurs points d'ancrage ISOFIX. Il devrait s'entendre deux clacs et les couleurs des indicateurs sur les deux connecteurs ISOFIX devraient être complètement vertes. (27)-1 Vérifiez pour vous assurer que le support est installé en tirant des deux connecteurs ISOFIX.
Veuillez consulter l'étape 2 dans la section 'a. Installation avec sangle en 3 points' pour le réglage du pied de chargement.
Le support complètement assemblé est montré dans (28)
Les connecteurs ISOFIX doivent être attachés et bloqués sur les points d'ancrage ISOFIX. (28)-1
Le pied de chargement doit être correctement installé avec l'indicateur vert. (28)-2
6 Veuillez consulter les étapes 5, 6 dans la section 'a. Installation avec sangle en 3 points' pour utiliser le siège de voiture. 7 Pour enlever le support, tirez-le derrière en pressant en même temps les boutons sur les connecteurs ISOFIX. (29)
Attacher l'enfant dans le siège auto
La mousse à l'intérieur du coussin réducteur a pour but de s'assurer que l'enfant s'adapte au harnais correctement. Le coussin réducteur doit être utilisé pour les enfants de 0 à 6 mois.
Après avoir placé l'enfant dans le siège, vérifiez que les sangles du harnais soient réglées à bonne hauteur.
1 Tout en appuyant sur le bouton de réglage situé à l'avant du siège auto, tirez complètement les deux sangles du harnais. (30) 2 Déverrouillez la boucle du harnais en appuyant sur le bouton rouge. (31) 3 Placez l'enfant dans le siège auto et verrouillez la boucle. (32) Veuillez vous reporter à. (33) 4 Serrez les sangles du harnais en tirant sur la sangle de réglage. (34) Assurez-vous que l'espace entre l'enfant et les sangles du harnais soit d'environ l'épaisseur de la main.
Capote
1 Ouvrez la fermeture éclair située derrière l'arc avant de la capote. (35) 2 Tirez la capote hors du compartiment. (36) 3 Attachez les aimants sur chaque côté à l'avant du siège auto. (37)
Détacher la capote et le coussin de siège
1. Pour démonter la capote, appuyez sur le bouton de la monture de la capote et retirez l'arc. (38) 2. Retirez les pièces de fixation situées sous les côtés latéraux du siège. (39) 3. Détachez le harnais de la plaque de jonction métallique. (7) 4. Dégagez le coussin de siège du bouton de réglage comme indiqué sur. (40) 5. Dégagez le coussin de siège du bouton de déverrouillage de la poussette comme indiqué sur. (41)
Nettoyage et entretien
Lorsque votre enfant a atteint l'âge de 6 mois, veuillez enlever la mousse du coussin réducteur et la stocker dans un lieu inaccessible à votre enfant. Retirer la mousse du coussin réducteur avant tout lavage à la machine. Veuillez vous reporter à 36 lorsque vous réinsérerez la mousse dans la pochette bébé. Veuillez laver les produits textiles à l'eau froide (moins de 30°C).
Ne pas repasser les produits textiles. Ne pas nettoyer à sec ou utiliser de la javel sur les produits textiles. Ne pas utiliser de détergent neutre non dilué, de l'essence ou autres solvants organiques pour laver le siège auto pour bébé. Cela pourrait endommager le siège auto. Utiliser uniquement un détergent doux, de l'eau et un chiffon doux pour nettoyer la poignée, la coque du siège auto et les sangles du harnais. Ne pas essorer trop fortement les produits textiles afin de ne pas les froisser. Veuillez étendre les produits textiles à l'ombre. Veuillez enlever le siège auto pour bébé du véhicule s'il n'est pas utilisé durant une longue période. Mettez le siège auto dans un lieu frais et sec, inaccessible à votre enfant.
Garantie et service après-vente
Le siège auto Nuna est couvert par une garantie d'un an. Si un défaut se présente sur ce produit durant la période de garantie, veuillez contacter le détaillant. Si le détaillant ne peut résoudre le problème, il prendra contact avec le distributeur local.
Le numéro du modèle et le numéro de série sont situés à l'arrière du siège, et seront nécessaires en cas de demande de garantie.
Pour enregistrer votre produit, veuillez vous rendre sur notre site web nuna.eu
Conditions de garantie
La garantie prend effet à la date d'achat du produit et est valide pour une durée d'un an. La garantie vous donne un droit de réparation du produit, non d'échange ni de remboursement. La garantie ne sera pas étendue, même si des réparations ont été effectuées sur le produit. Nuna a le droit d'améliorer le design du produit sans avoir l'obligation de mettre à jour les modèles fabriqués précédemment.
La garantie ne sera pas applicable dans les conditions suivantes:
- Si vous ne pouvez pas fournir le ticket de caisse ou autre preuve d'achat du produit.
- Si le défaut résulte d'une usure normale.
- Si le défaut résulte d'un accident.
- Si le défaut résulte d'une mauvaise application des instructions de montage, d'utilisation, de soin et d'entretien fournies dans le manuel d'utilisation.
- Si le défaut résulte d'une surcharge (poids maximal : 13 kg).
- Si des réparations ont été effectuées par un tiers.
- Si le défaut résulte de l'utilisation d'accessoires autres que Nuna.
Où trouver des produits nuna
Pour trouver des détaillants Nuna près de chez vous, veuillez consulter notre site web nuna.eu
Nous contacter
Nous recherchons continuellement à améliorer nos produits et à développer de nouveaux concepts, n'hésitez pas à nous contacter pour toute question ou suggestion concernant les produits Nuna.
nuna. eu
Nuna International BV.
De Beeke 8, 5469 DW, ERP
