Type de produit	Machine de nettoyage de canalisations
Marque	Ridgid
Modèle	K7500
Diamètre de canalisation recommandé	De 4 à 10 pouces (10 à 25 cm)
Longueur maximale de canalisation	250 pieds (76,2 m)
Capacité du tambour	125 pieds (38,1 m) de câble 3/4 po ou 150 pieds (45,7 m) de câble 5/8 po
Moteur	Universel réversible, 115 V, 60 Hz, 6,0 A
Puissance	4/10 CV (0,4 ch) à 200 tr/min
Poids (machine seule)	116 lb (52,6 kg)
Largeur	21 po (53,3 cm)
Longueur	31 po (78,7 cm)
Système d’entraînement	Autofeed (automatique) ou manuel selon version
Commande	Pédale pneumatique
Sens de rotation	Marche avant et arrière (pour déblocage)
Sécurité	Disjoncteur différentiel intégré au cordon d’alimentation
Protection	Béquille de stabilisation
Câbles compatibles	Câbles 5/8 po et 3/4 po à raccord rapide
Outils inclus	Couteaux à siphons, lames de lance, mèche de récupération, couteaux doubles, etc.
Accessoires en option	Tambour supplémentaire, guide-câble, système Autofeed
Entretien	Rinçage à l’eau, lubrification des mécanismes, vérification des câbles
Garantie	Garantie à vie Ridgid
Utilisation	Pour canalisations bouchées, évacuations, fosses septiques
Stockage	À l’intérieur, hors de portée des enfants

FOIRE AUX QUESTIONS - K7500 RIDGID

Comment utiliser le système d’entraînement Autofeed du K7500 ?

Le système Autofeed permet d’avancer et de reculer le câble automatiquement. Après avoir déroulé manuellement une longueur de câble et introduit l’outil dans la canalisation, engagez le système en serrant la manette d’entraînement. Utilisez la pédale pour démarrer le moteur et le levier pour régler la vitesse d’avance (0 à 28 pieds/min). Maintenez toujours une main sur le câble pour détecter les obstacles.

Quelle est la tension d’alimentation de la machine ?

Le K7500 fonctionne sur une alimentation de 115 V / 60 Hz avec un courant de 6,0 A. Il doit être branché sur une prise avec terre équipée d’un disjoncteur différentiel.

Quels diamètres de tuyaux peut-elle traiter ?

La machine est conçue pour des canalisations de 4 à 10 pouces (10 à 25 cm) de diamètre, selon le câble utilisé (5/8 ou 3/4 po). Pour les tuyaux de 3 à 4 po, utilisez un câble de 5/8 po.

Comment entretenir le système Autofeed ?

Après chaque utilisation, nettoyez le système d’entraînement à l’eau claire et lubrifiez-le avec une huile minérale légère. Lubrifiez les graisseurs une fois par semaine en usage régulier. Un entretien mensuel est recommandé pour éviter l’accumulation de débris.

Que faire si le câble se coince ou ne tourne plus ?

Ne forcez pas le câble. Lâchez la pédale, mettez le sélecteur en position REV (marche arrière) pour dégager l’outil, puis retirez le câble manuellement. Réengagez la marche avant et reprenez lentement. N’utilisez la marche arrière que pour débloquer.

Quels sont les outils de coupe fournis avec la machine ?

La machine est livrée avec une gamme d’outils : couteaux à siphons (T-403), lame de lance (T-406), mèche de récupération (T-407), couteau à dents de scie (T-408), couteaux doubles de différents diamètres, etc. Voir la notice pour la liste complète.

Comment changer le câble pour un diamètre différent ?

Il faut régler le système Autofeed en démontant les logements de palier et en ajoutant ou retirant des rondelles d’écartement pour adapter au diamètre de câble (5/8 ou 3/4 po). Suivez les étapes de la notice dans la section ‘Réglage du système d’entraînement Autofeed’.

Quelles précautions de sécurité dois-je prendre ?

Portez toujours des gants et des lunettes de sécurité. Utilisez la béquille pour stabiliser la machine. Ne touchez pas le câble en rotation avec un chiffon. Gardez les connexions électriques au sec et ne travaillez pas les pieds dans l’eau. Débranchez la machine avant tout réglage.

Puis-je utiliser une rallonge avec le K7500 ?

Oui, utilisez une rallonge à trois fils avec mise à la terre, de section suffisante (16 AWG jusqu’à 50 pieds, 14 AWG de 50 à 100 pieds). Pour une utilisation extérieure, la rallonge doit être de type W ou W-A. Ne jamais utiliser une rallonge endommagée.

Comment rembobiner le câble dans le tambour ?

Pour retirer le câble, poussez le levier d’entraînement dans le sens de rotation du tambour (marche avant). Maintenez le courant d’eau pour nettoyer le câble. Une fois l’outil près de l’entrée, lâchez la pédale et débranchez. Retirez le câble restant manuellement et rembobinez-le dans le tambour.

MODE D'EMPLOI K7500 RIDGID

Dégorgeoir électrique k-7500

Dégorgeoir électrique K-7500
Inscrivez ci-dessous le numéro de série de la plaque signalétique l'appareil pour future référence.
N° de série :

Table des matières

Fiche d'enregistrement du numéro de série de la machine 19

Consignes générales de sécurité

Sécurité du chantier 21 Sécurité électrique 21 Sécurité individuelle 21 Utilisation et entretien de l'appareil 22 Service après-vente 22

Consignes de sécurité particulières

Sécurité du dégorgeoir 23

Description, spécifications et équipements de base

Description 23 Spécifications 23 Equipements de base 24 Cables et guide-cables 24 Outils et lames de rechange 24

Assemblage de la machine

Installation des poignées 25 Montage du système d'entraînement AUTOFEED 25 Installation des câbles 25 Accouplement/désaccouplement de raccords rapides 5/8" et 3/4" pour câbles de dégorgoir à tambour 26

Inspection de la machine 26 Preparation de la machine 27

Utilisation de la machine

Machine à entrainement AUTOFEED 29 Machine à entrainement manuel 30

Procédés spéciaux

Débordement dans l'égout ou la fosse septique 31 Utilisation de la marche arrêtée 31 Chargement de la machine sur véhicule 31 Vidange du tambour 31 Réglage du système d'entraînement AUTOFEED 32 Utilisation de la machine en position couchée 33 Dépose et installation du tambour 33 Installation d'un tambour supplémentaire (câble supplémentaire) 34 Retrait et installation des queues de cochon 35 Sélection des outils appropriés 35

Accessoires 35

Entretien

Système d'entraînement AUTOFEED 36 Lubrification 36 Cables 36

Stockage de la machine 36 Service après-vente et réparations 36 Dépannage 37 Schéma électrique 38 Garantie à vie Page de garde

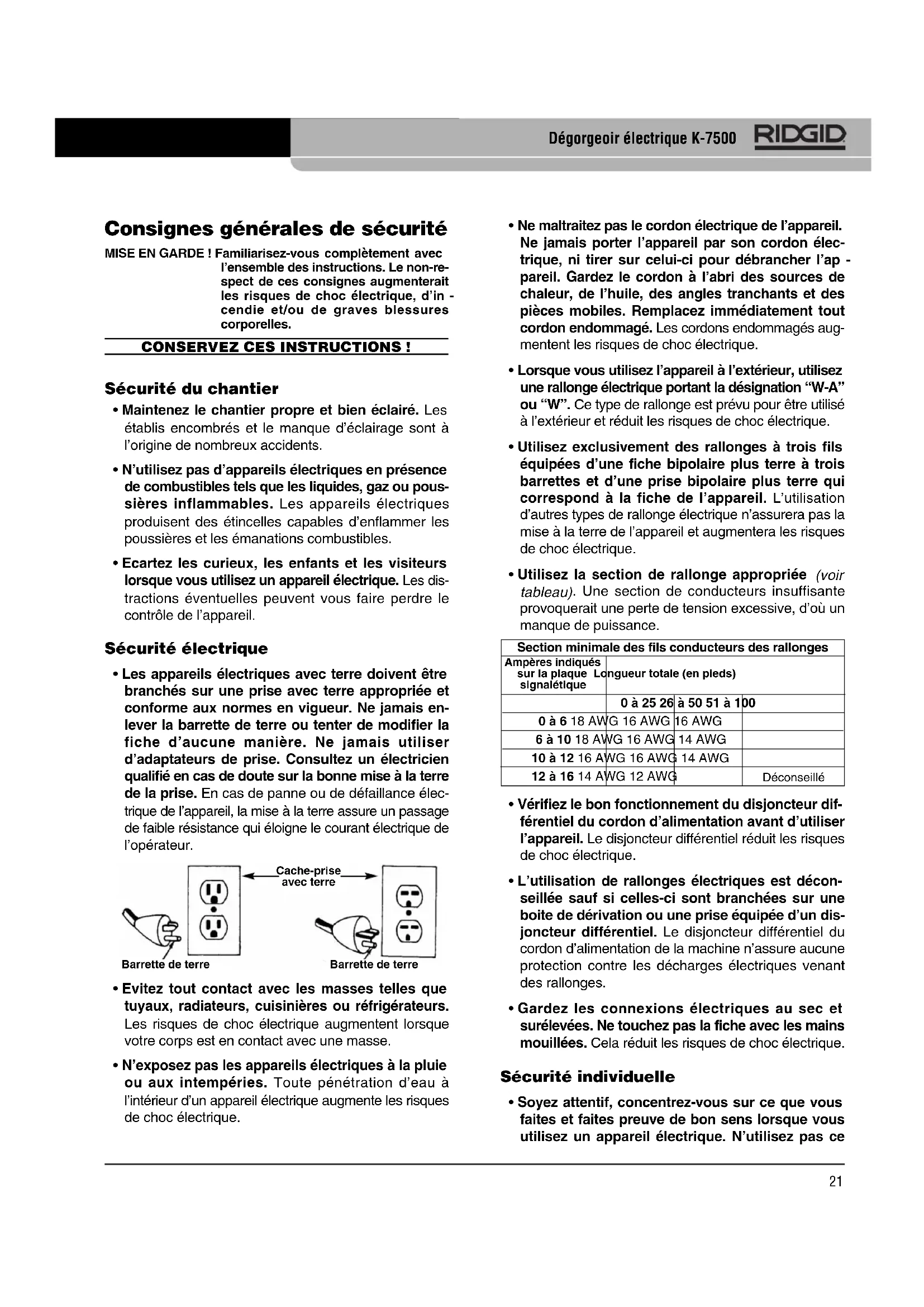

Consignes générales de sécurité

MISE EN GARDE! Familiarisez-vous complètement avec l'ensemble des instructions. Le non-respect de ces consignes augmenterait les risques d'électrocution, d'incendie et/ou de graves blessures corporelles.

Sécurité du chantier

• Maintenez le chantier propre et bien éclairé. Les établis encombrés et le manque d'éclairage sont à l'origine de nombreux accidents.
• N'utilise pas d'appareils électriques en présence de combustibles tels que les liquides, gaz ou poussières inflammables. Les appareils électriques produisent des étincelles capables d'enflammer les poussières et les émanations combustibles.
• Ecartez les curieux, les enfants et les visiteurs lorsque vous utilisez un appareil électrique. Les distractions eventuelles peuvent vous faire perdre le contrôle de l'appareil.

Sécurité électrique

• Les appareils électriques avec terre doivent être branchés sur une prise avec terre appropriée et conforme aux normes en vigueur. Ne jamais enlever la barrette de terre ou tenter de modifier la fiche d'aucune manière. Ne jamais utiliser d'adaptateurs de prise. Consultez un electricien qualifié en cas de doute sur la bonne mise à la terre de la prise. En cas de panne ou de défaillance électrique de l'appareil, la mise à la terre assure un passage de faible résistance qui éloigne le courant électrique de l'opérateur.

• Évitez tout contact avec les masses telles que tuyaux, radiateurs, cuisinières ou réfrigérateurs. Les risques de choc électrique augmentent lorsque votre corps est en contact avec une masse.
• N'exposez pas les appare eil électrique augmente les risques de choc électrique.
• pareil. Gardez le cordon à l'abri des sources de chaleur, de l'huile, des angles tranchants et des pièces mobiles. Remplacez immédiatement tout cordon endommagé. Les cordons endommagés augmentent les risques de choc électrique.
• Lorsque vous utilisez l'appareil à l'extérieur, utilisez une rallonge électrique portant la désignation "W-A" ou "W". Ce type de rallonge est prévu pour être utilisé à l'extérieur et réduit les risques de choc électrique.
• Utilisez exclusivement des rallonges à trois fils équipées d'une fiche bipolaire plus terre à trois barrettes et d'une prise bipolaire plus terre qui correspond à la fiche de l'appareil. L'utilisation d'autres types de rallonge électrique n'assurera pas la mise à la terre de l'appareil et augmentera les risques de choc électrique.
• Utilisez la section de rallonge appropriée (voir tableau). Une section de conducteurs insuffisante provoquerait une perte de tension excessive, d'où un manque de puissance.

Section minimale des fils conducteurs des rallonges
Ampères indiqués sur la plaque Longueur totale (en pieds)
	0 à 25 26 à 50 51 à 100
0 à 6 18 AWG 16 AWG	16 AWG
6 à 10 18 AWG 16 AWG	14 AWG
10 à 12 16 AWG 16 AWG	14 AWG
12 à 16 14 AWG 12 AWG		Déconseillé

• Vérifiez le bon fonctionnement du disjoncteur différentiel du cordon d'alimentation avant d'utiliser l'appareil. Le disjoncteur différentiel réduit les risques de choc électrique. L'utilisation de rallonges électriques est déconseillée sauf si celles-ci sont branchées sur une boîte de dérivation ou une prise équipée d'un disjoncteur différentiel. Le disjoncteur différentiel du cordon d'alimentation de la machine n'assure aucune protection contre les décharges électriques venant des rallonges.
• Gardez les connexions électriques au sec et surélevées. Ne touchez pas la fiche avec les mains mouillées. Cela réduit les risques de choc électrique.

Sécurité individuelle

• Soyez attentif, concentrez-vous sur ce que vous faites et faites preuve de bon sens lorsque vous utilisez un appareil électrique. N'utilisez pas ce

type d'appareil lorsque vous êtes fatigués ou lorsque vous prenez des médicaments, de l'alcool ou des produits pharmaceutiques. Un instant d'inattention peut entraîner de graves blessures lorsque on utilise un appareil électrique.

• Habillez-vous de manière appropriée. Ne portez pas de vêtements amples ou de bijoux. Attachez les cheveux longs. Gardez vos cheveux, vos vêtements et vos gants à l'écart du mécanisme. Les vêtements amples, les bijoux et les cheveux longs peuvent s'entraîner dans le mécanisme.
• Évitez les risques de démarrage accidentel. Assurez-vous que l'interrupteur marche/arrêt est en position OFF (arrêt) avant de brancher l'appareil. Le fait de porter l'appareil avec un doigt sur la gachette ou de le brancher lorsque son interrupteur est en position de marche (ON) est une invitation aux accidents.
• Enlevez les clés de réglage et autres outils avant de mettre l'appareil en marche. Une clé laissée sur une partie rotative de l'appareil peut entraîner des blessures corporelles.
• Ne vous mettez pas en porte-à-faux. Maintenez une bonne assise et un bon équilibre à tous moments. Une bonne assise et un bon équilibre vous permettent de contrôler l'appareil en cas d'imprévu.
• Utilisez les équipements de sécurité appropriés. Portez systématiquement des lunettes de sécurité. Un masque à poussière, des chaussures de sécurité, le casque et/ou une protection auditive doivent être portés selon les conditions d'utilisation.

Utilisation et entretien de l'appareil

• Utilisez un serre-joint ou autre moyen approprié pour arrimer l'ouvrage sur une plate-forme stable. Tenir l'ouvrage à la main ou contre le corps peut vous mettre en position d'instabilité et vous faire perdre le contrôle de l'appareil.
• Ne forcez pas l'appareil. Utilisez un appareil qui soit ajusté au travail prévu. L'outil approprié assurera un excellent travail et une catégorie sécurité s'il est utilisé au régime prévu.
• N'utilisez pas un appareil dont l'interrupteur ne permet pas de le mettre en marche ou de l'arrêter. Tout appareil qui ne peut pas être contrôlé par son interrupteur est dangereux et doit être réparé.
• Débranche l'appareil avant tout réglage ou change ment d'accessoires, et avant de le ranger. De telles mesures préventives réduisent le risque de démarrage accidentel de l'appareil.
• Rangez les appare eils sont dangereux entre les mains de personnes non initiées.
• Entretenez les appareils consciencieusement. Maintenez les outils de coupe bien affûtés et en bon état de propreté. Les outils bien entretenus et affûtés réduisent les risques de grippage et sont plus faciles à contrôler.
• Examine la machine pour signes de mauvais alignement ou de grippage des mécanismes ou autres conditions qui pourraient entraver le bon fonctionnement de l'appareil. Le cas échéant, faire réparer l'appareil avant de vous en servir. De nombreux accidents sont le résultat d'un appareil mal entretenu.
• N'utilisez que les accessoires recommandés par le fabricant pour votre appareil particulier. Des accessoires prévus pour un certain type d'appareil peuvent être dangereux lorsqu'ils sont montés sur un autre.
• Gardez les poignées de la machine propres, sèches et dépourvues d'huile ou de graisse. Cela vous permettra de maîtriser l'appareil.

• Toutes réparations de l'appareil doivent être confiées à un réparateur qualifié. La réparation ou l'entretien de l'appareil par du personnel non qualifié peut entraîner des blessures.
• Lors de la réparation de l'appareil, utilisez exclusivement des pièces de rechange identiques à celles d'origine. Suivez les instructions de la section "Entretien" du mode d'emploi. L'utilisation de pièces de rechange non homologuées et le non-respect des consignes d'entretien peut créer un risque de choc électrique ou de blessure corporelle.

Consignes de sécurité particulières

Lisez soigneusement ce manuel avant d'utiliser le dégorgeur RIDGID K-7500. Le non-respect des consignes ci-dessus augmenterait les risques d'électrocution, d'incendie et/ou de graves blessures corporelles.

Veuillez adresser toutes questions eventuelles aux services techniques de la RIDGID Tool Company en composant le [phone].

Sécurité du dégorgeoir

• Portez les gants avec la machine. Ne jamais tenter de prendre en main un cable tournant avec un chiffon ou un gant en tissu mal ajusté. Ceux-ci pourraient s'entortiller autour du cable et provoquer de graves blessures.
• Ne forcez pas les câbles. Gardez les deux mains sur le câble afin de le contrôler durant sa rotation. Forcer les câbles à la rencontre d'un obstacle risque de provoquer leur bouclage ou leur pincement et entraîner de graves blessures.
• Positionnez la machine à moins de trois pieds de l'entrée de la canalisation. Utilisez le guide-cable avant ou tout autre moyen approprié pour soutenir le cable lorsque la machine ne peut pas être positionnée à proximité du point d'entrée ou du bouchon de dégorgement. Un écartement plus important risque de provoquer le bouclage ou le plissage du cable.
• Le K-7500 est prévu pour un seul opérateur. Cet opérateur doit contrôler à la fois la pédale de commande et le cable.
• Utilisez la pédale de commande pour faire runner le K-7500 tout en maintenant une bonne assise et un bon équilibre. Ne faites pas runner la machine en marche arrière (REV). L'utilisation de la marche arrière peut endommager le cable. La marche arrière est réservée au retrait du cable lorsqu'il rencontre une obstruction.
• Gardez vos mains à l'écart du tambour et du guidecable. N'introduisez pas votre main à l'intérieur de la machine avant de l'avoir préalablement débranchée. Votre main risque d'être entraînée dans le mécanisme et sérieusement blessée.
• Déployez systématiquement la béquille lors de l'utilisation de la machine. La béquille stabilise et empêche son renversement.
• Prenez les précautions nécessaires lors du curage des canalisations ayant été traité avec des produits chimiques. Evitez le contact direct avec la peau et les yeux. Certains produits de curage peuvent provoquer de graves brûlures.
• N'utilisez pas cette machine lorsque l'opérateur et/ou la machine ont les pieds dans l'eau. Cela augmenterait les risques de choc électrique.
• Portez des lunettes de sécurité et des chaussures à semelle en caoutchouc. Ces équipements de sécurité peuvent éviter de graves blessures corporelles. Utilisez le K-7500 exclusivement pour le curage

des canalisations d'évacuation de 4 à 10 po de diamètre. Respectez les consignes d'utilisation de la machine. Toute autre utilisation, ainsi que la modification du dégorgoir pour d'autres applications augmente les risques d'accident.

Description

Le dégorgeoir RIDGID K-7500 est prévu pour le curage des canalisations de 4 à 10 po de diamètre d'une longueur maximale de 250 pieds. Son moteur universel de 410 CV entraîne les câbles de % et de % po de diamètre à un régime de 200 t/min. Lorsque le câble rencontre un obstacle, le régime du moteur se réduit automatiquement pour assurer un plus grand couple et un meilleur contrôle.

Le tambour en polyéthylène moulé comprend un tambour interne qui empêche le renversement du câble. Le cordon d'alimentation de la machine est équipé d'un disjoncteur différentiel, et sa 'béquille' sert à la stabiliser lors de son fonctionnement. La commande marche/arrêt de la machine est assurée par une pédale pneumatique.

Le tambour entraîne un câble de 5 / 8 ou 3 / 4 de po de diamètre équipé d'un système à raccord rapide pour le montage des outils de curage. Un système d'entraînement électrique assure l'entraînement et le retrait des câbles à un régime de 0 à 28 pieds par minute.

Spécifications

Section de conduite... Généralement recommandé pour les conduites de 4 à 10 pouces de diamètre, selon la section de cable utilisé. Se reporter au tableau suivant pour les applications spécifiques.

Figure 1

Type et section de cable	Section et longueur de canalisation
	Section de conduite	Longueur de la canalisation
Câble creux 0 5/8 poCâble armé 0 5/8 poCâble plein 0 5/8 poCâble creux 0 3/4 poCâble armé 0 3/4 po	Ø 3 à Ø 4 po 250Ø 3 à Ø 4 po 250Ø 3 à Ø 6 po 250Ø 4 à Ø 6 po 250Ø 4 à Ø 10 po 250	piedspiedspiedspiedspiedspieds

NOTA! Les câbles de 3/4 po à âme interne ne sont pas recommandés pour le franchissement des siphons ou des coudes serrés de moins de 4 po de diamètre.

Capacité du tambour...125 pieds de câble 0^3/4 po 150 pieds de câble 0^5/8 po

Mateur. Mateur universal reversible à

courant alternatif de 115V/60

Puisance

nominale : 4 / 10 CV à 200 t/min.

Intensité de courant : 6,0 A

Poids

(Machine seule) 116 livres

Largeur 21 po

Longueur : 31 po

Pour câble ^3 / 4 po

Machine K-7500 avec entraînement AUTOFEED, boîte à outils et outils de base complémentant : - Paire de gants de travail - Couteau à siphons Ø 3 po, ref. T-403 - Lame de lance, ref. T-406 - Méca de récupération, ref. T-407 - Couteau dents de scie, ref. T-408 - Couteau double Ø 2 po, ref. T-411 - Couteau double Ø 3 po, ref. T-413 - Lame de couteau double 4 po, ref. T-414-B - Lame de couteau double Ø 6 po, ref. T-416-B - Guide-cable Ø 3/4 po, ref. T-468 - 4 cales de réglage pour système d'entraînement - Clé 6 pans de 1/16 po - Dégorgeoir K-7500 à entraînement AUTOFEED, avec boîte à outils, outils de base, et cable C-100 (câble armé 0 % po de 100 pieds) - Dégorgeoir K-7500 à entraînement AUTOFEED, avec boîte à outils, outils de base, et cable C-75 (câble armé 0 % po de 75 pieds) - Dégorgeoir K-7500 à entraînement AUTOFEED, avec boîte à outils, outils de base, et cable C-100 HC (câble creux Ø 3/4 po de 100 pieds) - Dégorgeoir K-7500 à entraînement manuel, avec outils de base - Dégorgeoir K-7500 à entraînement manuel, avec boîte à outils, outils de base, et cable C-100 (câble armé 3/4 po de 100 pieds) - Dégorgeoir K-7500 à entraînement manuel, avec boîte à outils, outils de base, et cable C-100 HC (câble creux ¼ po de 100 pieds)

Pour câbles ^5 / 8 po

Machine K-7500 à entrainement AUTOFEED, avec boîte à outils et outils de base compensant : - Paire de gants de travail - Couteau à siphons Ø 3 po, ref. T-403 - Lame de lance, ref. T-406 - Méca de récupération, ref. T-407

Couteau dents de scie, ref. T-408 - Couteau double 2 po, ref. T-411 - Couteau double 3 po, ref. T-413 Lame de couteau double 4 po, ref. T-414-B - Guide-câble Ø 5/8 po, ref. T-458 - Clé 6 pans de 3/16 po Machine K-7500 à entrainement AUTOFEED, avec boîte à outils, outils de base et câble C-24 (câble renforcé Ø 5/8 po de 100 pieds)

Câbles et guide-câbles

	Réf. Catalogue	Modèle	Désignation
1/2" (16mm)	92460	C-25	Câble renforcé de 25 pieds (7,60 m)
	92465	C-26	Câble renforcé de 50 pieds (15,20 m)
	92470	C-27	Câble renforcé de 75 pieds (22,90 m)
	43647	C-24	Câble renforcé de 100 pieds (30,50 m)
1/3" (16mm)	32737	C-27HC	Câble creux de 75 pieds (22,90 m)
	58192	C-24HC	Câble creux de 100 pieds (30,50 m)
1/4" (16mm)	95762	C-25 IW	Câble IW de 25 pieds (7,60 m)
	95757	C-26 IW	Câble IW de 50 pieds (15,20 m)
	95752	C-27 IW	Câble IW de 75 pieds (22,90 m)
	95747	C-24 IW	Câble IW de 100 pieds (30,50 m)
1/5" (16mm)	92475	C-28	Câble renforcé de 25 pieds (7,60 m)
	92480	C-29	Câble renforcé de 50 pieds (15,20 m)
	41212	C-75	Câble renforcé de 75 pieds (22,90 m)
	41697	C-100	Câble renforcé de 100 pieds (30,50 m)
1/7" (20mm)	47427	C-75HC	Câble creux de 75 pieds (22,90 m)
	47432	C-100HC	Câble creux de 100 pieds (30,50 m)
1/8" (20mm)	92555	T-458	Guide-câble Ø3/8po de 2 pieds
	92560	T-468	Guide-câble Ø3/4po de 2 pieds
1/10" (20mm)	44122	—	Queue de cochon de Ø3/8po
	44117	—	Queue de cochon de Ø3/4po

Outils et lames de rechange pour C-24, C-25, C-26, C-27, C-28, C-29, C-75, C-100, C-24HC, C-27HC, C-75HC et C-100HC

	Réf. Catalogue	Modèle	Désignation	Rechange
				Lame(s)	Porte-lame*
	92485	T-403	Couteau à siphons 0 3 po	92835	92900
	92490	T-404	Couteau à siphons 0 3/10 po	92840	92900
	92495	T-406	Lame de lance	92850	92915
	92500	T-407	Mègeche de réçupération	-	-
	92505	T-408	Couteau à dents de scie	92890	92915
	51762	T-409	Tulipe Industrielle	-	-
	92510	T-411	Couteau double 0 2 po	92815	92905
	92515	T-412	Couteau double 0 2½ po	92820	92905
	92520	T-413	Couteau double 0 3 po	92825	92910
	92525	T-414	Couteau double 0 4 po	92830	92910
	92530	T-416	Couteau double 0 6 po	92855	92910
	92535	T-432	Couteau 3-lames 0 2 po	92860	92895
	92540	T-433	Couteau 3-lames 0 3 po	92865	92895
	92545	T-434	Couteau 3-lames 0 4 po	92870	92895
	92550	T-436	Couteau 3-lames 0 6 po	92875	92895

Figure 2 - Assemblage des outils

Assemblage de la machine

A VERTISSEMENT

Ce dégorgeoir doit être correctement assemblé afin d'éviter les risques d'accident. Respectez systématiquement la méthode d'assemblage suivante :

Montage de la poignée

Relevez le monte-marches en tirant sur sa broche de verrouillage, puis en relevant l'ensemble par sa traverse jusqu'à ce que la broche s'engage à nouveau dans la position relevée (Figure 3). Introduisez la poignée via les supports de rail de la table du moteur, puis dans les deux orifices du support arrière (Figure 4). Introduisez les deux goupilles dans les orifices en bas des poignées (Figure 5). Ajustez les poignées à la hauteur voulue. Serrez les deux manettes en forme de T qui se trouvent sur le support arrière. Rabaissez le monte-marches.

Figure 3 - Relevage du monte-marches

Figure 4 - Insertion de la poignée

Figure 5 - Verrouillage des poignées à l'aide des goupilles. Serrage des deux (2) manettes et forme de T.

Installation du système d'entraînement autofeed

Desserrez la manette qui se trouve en tête du logement de palier et enfilez le système d'entrainement AUTOFEED sur la queue de cochon. Arrimez le système d'entrainement AUTOFEED en serrant les manettes en forme de T.

Installation des câbles

AVENTISSEMENT N'enlevez pas les bandes ou les agrafes du carton d'expédition du cable. Le cable est sous tension et fouettera, provoquant des blessures.

Retirez une longueur de cable suffisante via l'orifice central du carton pour le raccorder à la queue de cochon du tambour. Engagez le raccord male du cable au raccord de la queue de cochon (Figure 6). Vérifiez le raccordement, puis engagez le cable dans le tambour.

Accouplement/désaccouplement de raccords rapides 5/8 '' et 3/4 '' pour câbles de dégorgoir à tambour

Nettoyez et lubrifiez les raccords. La goupille de verrouillage doit se déplacer librement sur toute sa course.

Nouveau modèle-goupille plongeante

Tournevis nécessaire.

Accouplement

1. Engagez les deux raccords. Au besoin, enfonsez la goupille.
2. Vérifiez l'accouplement (goupille entièrement déployée).

Désaccouplement

2 3a

1. Introduisez le tournevis pour enfoncer la goupille.
2. Désengagez les deux raccords jusqu'à ce que le raccord mâle entre en contact avec le tournevis.
3. Retirez le tournevis et désengagez les raccords.

Ancien modèle-goupille tournante

Tournevis nécessaire.

Accouplement

1. Engagez les deux raccords.
2. Tournez la goupille jusqu'à ce que son trait soit orienté vers le repère « L » du raccord (à l'opposé de l'extrémité du câble). Vérifiez l'accouplement.

Désaccouplement

1. Tournez la goupille jusqu'à ce que son trait soit orienté vers l'extrémité du câble (à l'opposé du repère « L » du raccord).
2. Désengagez les raccords.

Avertissement

Figure 6

L'inspection du dégorgeoir vous permettra de limiter les risques d'accident. Le processus d'inspection suivant devrait précéder chaque utilisation de la machine.

1. Assurez-vous que le dégorgeoir est débranché et que son commutateur directionnel se trouve en position OFF (arrêt).
2. Assurez-vous que la pédale de commande est raccordée au dégorgeoir (Figure 10). Ne pas utiliser cet apparéil sans pédale de commande.
3. Vérifie que le carter de courroie ne touche pas le tambour lorsque cette dernière tourne. Le cas échéant, rabattez le carter et serrez ses boulons. L'espace entre le carter de courroie et le tambour ne doit pas dépasser 12 po.
4. Examinez le cordon d'alimentation, le disjoncteur différentiel et la fiche du cordon pour signes de déterioration. Si la fiche a été modifiée, qu'il lui manque sa barrette de terre ou que le cordon d'alimentation est endommagé, n'utilisez pas le déshydrateur avant que le cordon ait été remplacé.
5. Assurez-vous que le boulon de fixation du tambour est suffisamment serré (Figure 7).

MISE EN GARDE Un tambour mal arrimé risque de provoquer des blessures corporelles et d'endommager la machine.

Figure 7 - Vérifiez le serrage du boulon

1. Examinez le dégorgeoir pour signes de pièces endommagées, manquantes, désalignées ou grippées, ainsi que pour toute autre anomalie qui pourrait nuire au bon fonctionnement et à la sécurité de la machine. Le cas échéant, n'utilisez pas le dégorgeoir avant que toute anomalie ait été réparée.
2. Si nécessaire, lubrifiez la machine et son guide-cable selon les consignes de la section Entretien.
3. Utilisez les outils et accessoires prévus pour cet appareil et adaptés au chantier en question. Les outils et accessoires appropriés vous permettront de faire le travail correctement et en toute sécurité. Les accessoires prévus pour d'autres types d'appareil peuvent être dangereux lorsqu'ils sont utilisés avec ce type de dégorgoir.
4. Éliminez toutes traces d'huile dégraissé ou de crasse des commandes et poignées du matériel. Cela réduira les risques de blessure lorsqu'un outil ou une commande s'échappe de votre main.
5. Examinez le tranchant des outils utilisés. Si nécessaire, faites-les affûter ou remplacer avant d'utiliser le dégorgoir. Des outils émoussés ou endommagés peuvent eventuellement provoquer le grippage et le bris des cables.
6. Examine les câbles et les raccords pour signes d'usure et de déterioration. Les câbles doivent être remplacés dès qu'ils deviennent excessivement usés ou corrodés. Un câble est considéré usé lorsque les brins extérieurs s'aplatissent.

MISE EN GARDE Les câbles usés ou endommagés risquent de rompre et de provoquer de graves blessures corporelles.

Préparation de la machine

Une bonne préparation de la machine et du chantier permettra de limiter les risques d'accident. Le processus de préparation suivant doit être respecté lors de l'installation de la machine :

1. Examinez le chantier pour :
2. Un éclairage suffisant.
3. Une prise de courant avec terre.
4. Un passage dégagé jusqu'à la prise de courant, dépourvu de sources de chaleur, d'huile, d'arêtes vives et de mécanismes qui risquent d'endommager le cordon électrique.
5. Un endroit sec pour la machine et son utilisateur. N'utilisez pas la machine lorsque vous avez les pieds dans l'eau.
6. La présence de liquides, de gaz ou de poussières inflammables qui risquent de s'enflammer.
7. Positionnez le dégorgeoir à moins de 3 pieds du point d'entrée.

MISE EN GARDE Si le point d'entrée se trouve à plus de trois pieds de la machine, le cable aura plus tendance à se boucler ou se plisser. Utilisez le guide-cable avant ou un autre moyen approprié pour soutenir le cable exposé.

1. Déployez la béquille de l'appareil en penchant la machine en avant pour permettre à la béquille de passer derrière les roues (Figure 8). Assurez-vous que la machine est fermement assise sur la béquille avant de continuer. Les roues ne doivent pas toucher le sol.

Figure 8 - Engagement de la béquille

Figure 9 - Répli de la béquille

A MISE EN GARDE La machine doit toujours reposer sur sa béquille afin d'éviter son renversement en cours d'utilisation.

1. Positionnez la pédale de commande pneumatique de manière à pouvoir y accéder à tout moment. Cette machine ne nécessite qu'un seul opérateur (Figure 10).
2. Assurez-vous que le sélecteur FOR/OFF/REV se trouve en position OFF (arrêt).
3. Sélectionnez l'outil ou le couteau approprié, puis montez-le en bout du câble selon les indications de la Figure 6, et vérifiez son verrouillage afin d'éviter qu'il ne se détache en cours d'opération.

NOTA! Il est déconseilé d'utiliser les câbles renforcés de 3/4 po dans les siphons et coudes de moins de 4 po de diamètre. Dans le cas des conduites de section plus importante, des flexibles de guidage devraient être utilisés pour le franchissement des siphons, faute de quoi, le câble risque d'être endommagé.

1. Branchez le dégorgeoir sur la prise électrique en vous assurant que son cordon d'alimentation suit le chemin dégagé précédemment sélectionné. Si le cordon d'alimentation n'arrive pas jusqu'à la prise, servez-vous d'une rallonge en bon état.

Afin d'éviter les risques de choc et d'incendie électrique, ne jamais utiliser une rallonge électrique endommagée ou

À MISE EN GARDE qui ne répond pas aux critères suivants :

• Toute rallonge électrique doit être équipée d'une fiche à trois barrettes, semblable à celle indiquée à la section Sécurité électrique.
• Toute rallonge électrique utilisée à l'extérieur doit être du type "W" ou "W-A".
• La rallonge électrique utilisée doit avoir des conducteurs de section suffisante (16 AWG jusqu'à 50 pieds)

et 14 AWG de 50 à 100 pieds de longueur). Une section de conducteurs insuffisante risque de provoquer la surchauffe de la rallonge au point de fondre son isolation et enflammer les objets à proximité.

Afin de limiter les risques de choc électrique, gardez toutes connexions électriques au

A MISE EN GARDE sec et surelevées. Ne touchez pas les fiches avec les mains mouillées. Testez le disjoncteur différentiel fourni avec le cordon d'alimentation afin de vous assurer de son bon fonctionnement. Lorsque la touche d'essai est enfoncée, le témoin lumineux doit s'éteindre. Réactivez-le en appuyant sur la touche de réarmement. Si le témoin lumineux s'allume, c'est que la machine est prête à fonctionner. Si le disjoncteur différentiel ne fonctionne pas correctement, n'utilisez pas la machine.

Utilisation de la machine

Portez les gants fournis avec la machine. Ne jamais tenter d'attraper un cable en rotation avec

un chiffon ou des gants en tissu mal ajustés qui risqueraient de s'entortiller autour du cable et provoquer de graves blessures.

Portez systématiquement des lunettes de sécurité afin de protégerez vos yeux contre la projection de débris ou autres objets divers. Portez des chaussures antidérapantes avec semelles en caoutchouc.

Faites particulièrement attention lors du curage de canalisations qui ont été préalablement traités aux produits chimiques. Portez des gants lors de la manipulation des câbles, et évitez tout contact direct avec la peau et tout avec les yeux et le visage, car de graves brûlures pourraient en résulter.

Mettez-vous en position appropriée afin de maintenir votre équilibre (Figure 10). En cas

MISE EN GARDE d'imprévu, cette position vous permettra de garder le contrôle de la machine et du câble en toute sécurité.

• Assurez-vous de pouvoir lâcher le levier d'embrayage instantanément.
• Vous devez garder une main sur le câble pour l’empêcher de fouetter lorsqu’il rencontre un obstacle.
• Écartez vos mains du guide-câ ébranché la machine.

Figure 10 - Position de travail appropriée

Utilisation des machines à entraînement autofeed

1. Desserrez la manette d'entraînement afin de vous assurer que le système d'entraînement AUTOFEED n'est pas engagé. Retirez manuellement une longueur suffisante de câble du tambour, puis enfoncez l'outil et le câble dans le point d'entrée.
2. Mettez le sélecteur FOR/OFF/REV en position FOR (marche avant), mais sans appuyer sur la pédale de commande pneumatique.
3. Pour engager le système d'entraînement AUTOFEED, vissez la manette d'entraînement jusqu'à ce que le palier supérieur vienne en contact avec le câble ; ensuite, serrez-la d'un tour supplémentaire. Faites attention de ne pas trop la serrer.

L'utilisateur doit systématiquement avoir sa main gantée sur le cable avant de démarrer la machine.

1. Tout en appuyant sur la pédale de commande pneumatique, appuyez sur le cable avec suffisamment de force pour l’empêcher de sortir de la canalisation.
2. Poussez le levier d'entraînement en direction opposée à celle de la rotation du tambour pour faire avancer le câble (Figure 11). La vitesse d'entraînement du câble, allant de 0 à 28 pieds/minute, dépend de la position du levier d'entraînement par rapport au neutre (position verticale). Plus le levier s'éloigne de la

verticale, plus le cable avance rapidement. Maintenez toujours une main sur le cable afin de déceler une résistance éventuelle.

1. Continuez à faire avancer le cable jusqu'à ce que vous rencontres une résistance ou un obstacle. De manière générale, cela se manifestera par un ralentissement du moteur et/ou la tendance du cable à se tortiller littéralement entre les mains de l'utilisateur.

Dès que le cable indique que l'outil a cessé de tourner, mettez immédiatement le levier d'entraînement en marche arrière (dans le sens de rotation du tambour) afin de dégager l'outil et soulager le cable. Ensuite, avancez le cable lentement afin de permettre à l'outil de franchir l'obstacle progressivement. Ramenez occasionnellement le levier d'entraînement au point mort afin de permettre au couteau de se tailler un chemin à travers l'obstacle. Répétez ce processus jusqu'à ce que l'obstacle soit éliminé. N'oubliez pas que les couteaux ne doivent jamais cesser de tourner et qu'il ne faut jamais forcer le cable.

CONSEIL: Si le cable continue à s'accrocher dans un blocage, désengagez le système d'entraînement AUTOFEED et procédez à la main.

1. Une fois le fil d'eau rétabli, ouvrez l'eau afin d'évacuer tous les débris et racines éventuels de la canalisation tandis que vous terminez le travail.

Figure 11 - Utilisation du levier d'entraînement

Ne jamais permettre au cable de se mettre en charge. Cela arrivera lorsque l'outil de coupe s'accroche et s'immobilise, tandis que le moteur et le cable continuant de tourner. La torsion du cable augmente jusqu'à ce que le cable se boucle, éventuellement autour de votre bras ou de votre main. Cela peut arriver soudainement et sans préavis, d'où l'importance de procéder lentement et

prudemment lorsque vous faites avancer le câble dans la canalisation. Le fait de lâcher le levier d'embrayage arrêtera la rotation du câble et le soulagera. Lorsqu'un outil s'entrave dans un obstacle, reportez-vous au chapitre 'Utilisation de la marche arrière' de la section 'Procédés spéciaux'.

1. Il est conseillé d'effectuer plusieurs passes dans les canalisations complètement bouchées. Commencez par un couteau dont la section est de 2 po inférieure à celle de la canalisation. Une fois le fil d'eau rétabli, augmentez la section du couteau afin de parfaire le curage.

CONSEIL: Sachez approximativement où vous allez. Le débordement du câble dans l'égout ou dans une fosse septique risque d'en dommager le câble et de créer des problèmes au niveau de sa récupération.

NOTA! Au besoin, il est possible de rajouter des longueurs de cable supplémentaires. Reportez-vous à la section 'Procédés spéciaux'.

1. Pour retirer le cable de la canalisation, poussez le levier d'entraînement dans la direction de rotation du cable.

AVERTISSEMENT Ne mettez pas la machine en marche arrière. La machine doit continuer à tourner normalement durant le processus de retrait afin de parfaire le nettoyage de la canalisation.

NOTA! Maintenez le courant d'eau afin de nettoyer le câble et l'outil lors de leur retrait.

1. Lorsque l'outil arrive au point d'entrée, lâchez la pédale de commande pneumatique et laissez la machine s'arrêter complètement.

MISE EN GARDE Ne jamais retirer l'outil de la canalisation tant que le câble tourne, car il risque de fouetter dangereusement.

1. Mettez le sélecteur FOR/OFF/REV en position OFF, puis débranchez l'appareil.
2. Desserrez la manette d'entraînement, puis retirez le reste de cable et l'outil de la canalisation. Ne reintroduisez le cable manuellement dans la machine.
3. Désengagez la béquille en penchant la machine en avant et en poussant la béquille vers les pneus (Figure 9).

Utilisation des machines à entraînement manuel

1. Retirez une longueur suffisante de cable du tambour pour former une boucle, puis introduisez l'outil et le cable dans la canalisation. Appuyez sur le cable des deux mains.

NOTA! Ne forcez pas le cable. Laissez-le avancer tout seul dans la canalisation.

1. Mettez le sélecteur FOR/OFF/REV à la position FOR (marche avant).

Avertissement

La main gantée de l'utilisateur doit être appuyée sur le cable avant le démarrage de la machine.

1. Tout en appuyant sur le cable avec suffisamment de force pour l'empêcher de se resserrer dans la canalisation, appuyez sur la pédale de commande pneumatique pour lancer sa rotation.
2. Tout en gardant une main sur le cable afin d'en juger la résistance, retirez le cable du tambour à un régime suffisant pour lui permettre d'avancer le long de la canalisation.
3. Continuez à faire avancer le câble jusqu'à ce que vous rencontriez une résistance ou un obstacle. De manière générale, cela se manifestera par un ralentissement du moteur et/ou la tendance du câble à se tortiller latéralement entre les mains de l'utilisateur.

Si le cable s'arrête de tourner, retirez-le secchement afin de libérer le couteau et soulager le cable. Ensuite, avancez le cable lentement vers l'obstacle. Repetez ce processus jusqu'à ce que l'obstacle ait été éliminé. N'oubliez pas que le couteau ne doit jamais cesser de tourner et qu'il ne faut jamais forcer le cable.

1. Une fois le fil d'eau rétabli, laissez courir l'eau afin d'évacuer tous les débris et racines eventuels de la canalisation tandis que vous terminez le travail.

Avertissement

Ne jamais permettre au câble de se mettre en charge. Cela arrivera lorsque l'outil de coupe s'accroche et s'immobilise, tandis que le moteur et le tambour continuent à tourner. La torsion du câble augmente jusqu'à ce que le câble se boucle, éventuellement autour de votre bras ou de votre main. Cela peut arriver soudainement et sans préavis, d'où l'importance de procéder lentement et précautionneusement lorsque vous faites avancer le câble dans la canalisation. Le fait de lâcher le levier d'embrayage arrête la rotation du câble et le soulagera. Lorsqu'un outil s'entrave dans un obstacle, reportez-vous au chapitre 'Utilisation de la marche arrière' de la section Procédés spéciaux.

1. Il est conseillé d'effectuer plusieurs passes dans les canalisations complètement bouchées. Commencez en utilisant un couteau à graisse ou une lame dont la section est de 2 po inférieure à celle de la canalisation. Une fois le fil d'eau rétabli, augmentez la section du couteau afin de parfaire le curage.

CONSEIL: Sachez approximativement où vous allez. Le débordement du câble dans l'égout ou dans une fosse septique risque d'endommager le câble et de créer des problèmes au niveau de sa récupération.

NOTA! Au besoin, il est possible de rajouter des longueurs de câble supplémentaires. Reportez-vous à la section 'Procédés spéciaux'.

AVERTISSEMENT Ne mettez pas la machine en marche arrière. La machine doit tourner constamment lors du processus de retrait afin de parfaire le nettoyage.

NOTA! Laissez couler l'eau durant le retrait de l'outil et du cable afin de les nettoyer.

1. Lâchez la pédale de commande pneumatique dès que l'outil arrive à proximité du point d'entrée et laissez la machine s'arrêter complètement. MISE EN GARDE Ne jamais retirer l'outil de la canalisation tant que le cable tourne, car il risque de fouetter dangereusement.
2. Mettez le sélecteur FOR/OFF/REV à la position OFF et débranchez le cordon d'alimentation.
3. Retirez le câble restant de la canalisation, puis rembobinez-le dans la machine.
4. Repliez la béquille en penchant la machine en avant afin de forcer la barre en avant des pneus (Figure 9).

Débordement dans l'égout ou dans une fosse septique

Il est essentiel de connaître la distance approximative entre le point d'entrée et l'égout ou la fosse septique à l'autre bout. Tout débordement excessif du câble dans ceux-ci risque de le boucler et d'empêcher son retrait.

Utilisation de la marche arrêté

L'utilisation de la marche arrêté entrainera la défaillance prématurée du cable. N'utilise la marche arrêté que pour déloger un outil entrave dans un obstacle. Le cas échéant, retirez immédiatement votre pied de la pédale de commande pneumatique et laisser la machine s'arrête complètement. Mettez le commutateur FOR/OFF/REV en position REV (marche arrière). Si la machine est équipée d'un système d'entrainment AUTOFEED, desserrez la manette d'entrainment. Tirez sur le cable avec vos mains gantées tout en tapotant sur la pédale de commande pneumatique. Lorsque l'outil est dégagé et que le tambour ne tourne plus, mettez le selecteur FOR/OFF/REV en position FOR (marche avant), puis reprenez le travail normal.

MISE EN GARDE Ne jamais utiliser la position REV (marche arrière) pour d'autres raisons quelconques. L'utilisation de la marche arrière risque d'endommager le cable et provoquer de graves blessures.

Chargement de la machine sur véhicule

Le monte-marches peut aller de la position basse (utilisée pour monter et descendre les escaliers) à la position haute (utilisée pour le chargement et le déchargement de la machine sur plateau de camion). Pour permettre le monte-marches en position haute, soulevez-le en débloquant la broche de verrouillage et en ramenant son entretoise vers le haut jusqu'à ce que la broche se verrouille en position haute. Renversez la machine en arrière, puis reposez le monte-marches sur le plateau du camion. Soulevez l'avant de la machine et glissez-la sur le camion (Figure 12).

MISE EN GARDE Utilisez la technique de maintenance appropriée - utilisez vos jambes et non votre dos pour lever l'appareil !

NOTA! Faites attention de ne pas endommager le cordon électrique ou le flexible de la pédale pneumatique.

Figure 12 - Montage de l'appareil sur véhicule

Vidange du tambour

L'eau du tambour peut être vidangée en retirant le bouchon filtré qui se trouve à l'arrière du tambour (Figure 13), puis en reposant la machine sur son dos. N'oubliez pas de réinstaller le bouchon de vidage avant de transporter la machine.

Figure 13 - Orifice de vidange du tambour

Réglage du système d'entraînement autofeed

1. Le système d'entrainment AUTOFEED du K-7500 est livré d'usine réglé pour la section de câble que vous aviez initialement choisie (5/8 ou 3/4 po). Si vous désirez changer de section de câble, vous pouvez régler le système d'entrainment selon la méthode spécifique aux étapes 2 à 9 :
2. Assurez-vous que le sélection FOR/OFF/REV se trouve en position OFF et que la machine est débranchée.
3. Enlevez l'outil du câble. Desserrez la manette qui se trouve en tête du logement de palier jusqu'à ce que le câble glisse librement depuis et vers le tambour.
4. Desserrez les deux manettes en T jusqu'à ce que le système d'entraînement puisse être dégagé de la machine.

NOTA! Il n'est pas nécessaire d'enlever les manettes (Figure 14).

1. Mettez le levier du système d'entrainment AUTO FEED à la verticale. Enlevez le boulon supérieur d'un des logements de palier inférieur (Figure 15).

Figure 14 - Retrait du système d'entrainement AUTO - FEED

Figure 15 - Retrait et desserrage des boulons

Desserrer légèrement le boulon inférieur. Pivotez le logement de palier vers le bas jusqu'à ce que la broche d'engagement se dégage de la plaque d'engagement (Figure 16).

NOTA! Le logement pivotera plus facilement si les boulons en tête du logement sont légèrement desserrés. 6. Dévissez la broche d'engagement et retirez le support de palier du logement. 7A. Pour aller d'un cable de 3 / 4 po à un cable de 5 / 8 po, installez deux rondelles d'écartement au fond du logement (Figure 17). 7B. Pour aller d'un cable de 5/8 po à un cable de 3/4 po, ré-tirez les deux rondelles d'écartement du fond du logement.

Figure 16 - Pivoter le logement de palier vers le bas

Figure 17 - Installer deux rondelles d'écartement pour câble de 5 / 8 po

1. Introduisez le support de palier dans le logement et réinstallez la broche d'engagement. Ramenez le logement à sa position initiale en vous assurant que la broche d'engagement s'engage dans la fente de la plaque d'engagement. Réinstallez et serrez les boulons.
2. Répétez les étapes 5 à 8 sur l'autre logement et support de palier inférieur.
3. Graissez les logements de palier à l'aide des graisseurs prévus.

NOTA! Lors de l'utilisation des câbles de 5/8 po, il est également conseillé d'utiliser une queue de cochon de 5/8 po afin d'éviter la défaillance pré-maturée des paliers du système d'entraînement AUTOFEED. Remplacez la queue de cochon selon les indications de la section 'Retrait et installation des queues de cochon'.

Utilisation de la machine en position inclinée

Cette machine peut fonctionner en position inclinée afin d'accéder aux canalisations en élévation ou en plafond. Le K-7500 offre deux possibilités d'inclinaison. L'une consiste à reposer la machine sur ses poignées, et l'autre, plus verticale, à la reposer sur le monte-marches.

A MISE EN GARDE Lorsque le point d'entrée de la canalisation se trouve à plus de 3 pieds de l'avant de la machine, le câble aura plus tendance à boucler ou onduler. Utilisez un guide-câble avant ou soutenez la partie exposée du câble de manière appropriée.

Avertissement

Vérifiez que le sélecteur FOR/OFF/REV est en position OFF (arrêt) et que la machine est débranchée.

Dépose

1. Déployez la béquille afin d'immobiliser la machine.
2. Desserrez la manette supérieure du système d'entraînement AUTOFEED afin de vous assurer que le palier supérieur n'est pas en contact avec le cable, puis enlevez le couteau.
3. Desserrez les deux manettes en T situées du côté tambour du système d'entraînement AUTOFEED. Il n'est pas nécessaire d'enlever ces manettes, mais simplement de les desserrer suffisamment pour que le système d'entraînement AUTOFEED puisse être retiré du support avant. Gillesz l'ensemble par-dessus le câble également.
4. Appuyez sur la poignée de la table du moteur afin de soulager la courroie et pouvoir l'enlever du tambour (Figure 18).
5. À l'arrière de la machine, enlevez le boulon du support arrière qui se trouve au centre du support. Ce boulon retient le tambour au cadre de la machine (Figure 19).

Figure 18 - Soulagement de la courroie

1. L'ensemble peut alors être retirée en tenant le tambour par les trous de sa face avant et en le tirant du bossage de montage.

NOTA! Si le tambour a tendance à coller au bossage, penchez la machine en avant jusqu'à ce que le tambour glisse du bossage.

Figure 19 - Retrait du boulon du support arrière

Installation

1. Déployez la béquille afin d'immobiliser la machine.
2. Soulevez le tambour par les trous de sa face avant et positionnez-le sur le bossage situé au milieu de la partie avant du cadre.

MISE EN GARDE Utilisez la technique de levage appropriée - soulevez avec vos jambes, et non avec votre dos !

Il est également possible de poser le tambour sur le cadre avec son orifice près du bossage, de basculer la machine sur son dos, puis de reprendre le tambour par les trous avant pour le positionner sur le bossage. Ensuite, relevez la machine délicatement avant de procéder à la prochaine étape (Figure 20).

1. Inversez le processus décrit dans les étapes 4 à 6 de la section 'Dépose'. Assurez-vous du bon serrage du boulon du support arrière avant d'utiliser la machine.

Installation d'un tambour supplémentaire (câble supplémentaire)

Lorsqu'il s'agit de curer des canalisations sur des distances supérieures à 100 pieds, il est possible d'ajouter un tambour supplémentaire (sans guide-cable ou tambour interne). Le cas échéant, le guide-cable et le tambour

interna du tambour d'origine peuvent être enlevés et réinstallés sur le tambour supplémentaire.

1. Déployez la béquille afin d'immobiliser la machine.

Figure 20 - Positionnement du tambour sur le cadre

1. Déconnectez le cable d'origine de la queue de cochon. Arrimez le cable afin de l'empecher de s'échapper dans la canalisation.
2. Enlevez le système d'entraînement AUTOFEED selon les étapes 3 et 4 de la section 'Dépose du tambour'.
3. Enlevez la vis de blocage de la manette de l'arbre central. Dévissez la manette et retirez l'arbre (Figure 21).
4. Retirez le guide-cable de l'arbre et du câble (Figure 22).
5. Enlevez le tambour interne.
6. Appuyez sur la poignée de la table du moteur afin de soulager la courroie et l'enlever du tambour.
7. Enlevez le boulon du support arrière qui se trouve au dos de la machine.
8. Retirez le tambour du bossage de montage.
9. Installez le tambour supplémentaire et son câble sur le bossage.

Figure 21 - Retrait de la manette de l'arbre central

Figure 22 - Retrait du guide-cable

1. Inversez le processus décrit dans les étapes 3 à 8. N'oubliez pas de passer le cable à travers le tambour interne avant de procéder à l'étape 6. Assurez-vous que le boulon du support arrête et que la vis de blocage de la manette de l'arbre central (à l'avant) sont correctement serrés avant d'utiliser la machine.
2. Raccordez le câble du tambour supplémentaire à celui qui se trouve dans la canalisation.

Dépose et installation des queues de cochon

1. Déployez la béquille.
2. Retirez tout le câble du tambour, à l'exception de la queue de cochon.
3. Enlevez le système d'entraînement AUTOFEED, le guide-cable, le tambour interne et le tambour principal selon les indications des étapes 3 à 9 de la section 'Installation d'un tambour supplémentaire (câble supplémentaire)'.
4. Enlevez le boulon de fixation de la queue de cochon. Celui-ci se trouve au dos du tambour (Figure 23).

Figure 23 - Retrait du boulon de fixation de la queue de cochon

1. Retirez la queue de cochon du tambour, puis introduisez une nouvelle queue de cochon dans le tambour.
2. Alignez l'orifice du collier de fixation de la queue de cochon sur l'orifice au dos du tambour. Introduisez le boulon, installez les rondelles et l'écrou, puis serrez à fond. Repoussez le reste de la queue de cochon à l'intérieur du tambour (Figure 24).

Figure 24 - Arrimage de la queue de cochon à l'intérieur du tambour

1. Installez le tambour sur le bossage de montage, puis installez le boulon du support arrière. Vissez le boulon à fond.
2. Prenez le bout de la queue de cochon et inversez le processus décrit dans les étapes 3 à 7 de la section 'Installation d'un tambour supplémentaire (cable supplémentaire)'. Serrez toute la boulonnerie, et surtout la vis de blocage de la manette de l'arbre central.

Sélection de l'outil approprié

En règle générale, il est préférable d'effectuer une première passe en utilisant un outil d'un diamètre de 2 pouces inférieur à celui de la canalisation. Les passes successives peuvent utiliser des outils de diamètre plus important, mais ceux-ci doivent toujours avoir un diamètre d'au moins 1 pouce de moins que la canalisation.

Dans la mesure où le type d'outil utilisé dépendra de la nature du travail, son choix est laissé à la discrétion de l'utilisateur.

Des câbles de guidage flexibles devraient être prévus pour la négociation des coudes et des siphons.

Accessoires

MISE EN GARDE Seuls les produits RIDGID suivants sont adaptés au dégorgeoir K-7500. Toute tentative d'adaptation d'accessoires prévus pour d'autres types d'appareils peut s'avérer dangereuse. Afin d'éviter les risques de blessure grave, n'utilise que les accessoires ci-après.

Réf. Catalogue	Description
60042	Tambour avec queue de cochon Ø3/4po
61107	Tambour avec queue de cochon Ø5/6po
60047	Tambour seul
60032	Système d'entrainment AUTOFEED
31487	Raccord de réparation Ø5/8po
92805	Raccord mâle Ø5/8po
92810	Raccord femelle Ø3/8po
31492	Raccord de réparation Ø5/4po
92880	Raccord mâle Ø3/4po
92885	Raccord femelle Ø3/4po
41937	Paire de gants de travail
59360	Boîte à outils
49032	Guide-câble avant
59982	Antirouille Cable Rust Inhibitor (1 pinte) 1 Qt.
59987	Antirouille Cable Rust inhibitor (1 gallon)

Avertissement

Assurez-vous que la machine est débranchée avant toute intervention.

Système d'entraînement autofeed

Le nettoyage et la lubrification appropriés du système d'entrainment AUTOFEED sont essentiels à sa longévité et à sa fiabilité. Suite à chaque intervention, le système d'entrainment AUTOFEED doit être rinçé à l'eau et lubrifié avec de l'huile minérale légère.

Lubrication

Graissez tous les mécanismes exposés selon besoin.

Vidangez le tambour suite à chaque intervention. Vince le tambour périodiquement afin d'éliminer les dépôts qui risqueraient de faire rouiller le cable.

Les cables doivent être soigneusement rincés à l'eau afin d'éliminer toutes traces de dépôts et des produits de nettoyage corrosifs. Lubrifiez les cables et les rac-cords régulièrement avec de l'huile Cable Rust Inhibitor de RIDGID.

Stockez les cables non utilisés à l'intérieur afin de les protéger contre les intempéries.

Tout cable excessivement corroded ou usé doit être remplacé. Un cable usé se voit par l'aplatississement de ses fils extérieurs.

Stockage de la machine

A MISE EN GARDE Tout matériel électrique doit être stocké à l'intérieur ou convenablement protégé contre la pluie. Stockez la machine dans un endroit clos, hors de la portée des enfants et des personnes non familiarisées avec les dégorgoirs. Cette machine peut être très dangereuse entre les mains d'un novice.

Entretien et réparations

A VERTISSEMENT

Toutes autres interventions doivent être adressées à un réparateur RIDGID autorisé. Le dégorgeoir doit être alors confié à un réparateur RIDGID autorisé ou renvoyé à l'usine. Utilisez exclusivement des pièces de rechange d'origine lors de la réparation de cette machine. Des chocs électriques ou de graves blessures corporelles peuvent résulter du non-respect de cette consigne.

Pour localiser le réparateur RIDGID le plus proche, ou bien pour poser des questions visant la révision ou la réparation de l'appareil, veuillez :

• Consulter le point de vente RIDGID le plus proche.
• Visiter le site www.RIDGID.com ou www.RIDGID.eu pour localiser le contact RIDGID le plus proche.
• Consulter les services techniques RIDGID par mail adressé à : rtctechservices@emerson. com, ou par téléphone en composant le 800-519-3456 depuis les États-Unis ou le Canada.

Tableau 1 : Dépannage

PROBLEME RAISSONS POSSIBLES SOLUTION
Plissage ou bris du cable.	Câbleforcé.	Ne pas forcer le cable. Laissez le couteau faire le travail.
	Câble mal adapté au diamètre du tuyau.	Utilisé des cables de 3/6po dans les canalisa-tions de 3 à 6 po de diamètre et des cables de 3/4po dans celles de 4 à 10 po de diamètre.
	Moteur en marche arrière.	N'utilise la marche arrière que pour débloquer le cable.
	Câble exposé aux acides.	Nettoyez et lubrifiez les cables régulierement.
	Câble usé.	Remplacez le cable usé.
Le tambour s'arrête tandis que la pédale est appuyée. Il redémarre lorsqu'on appui à nouveau sur la pédale.	Trou dans la pédale ou son flexible.	Remplacez le composant défectieux.
	Trou dans l'interrupteur à membrane.	En l'absence d'anomalie au niveau de la pédale ou du flexible, replacez l'interrupteur à membrane.
Le tambour tourne dans un sens, mais pas l'autre	Défaillance du sélecteur	Remplacez le sélecteur.
Le disjoncteur différentiel disjoncte des le branch-ment de la machine ou la dépression de la pédale de commande.	Cordon d'alimentation endommagé.	Remplacez le cordon d'alimentation.
	Court circuit au niveau du moteur.	Confiez le moteur à un réparateur agréé.
	Disjoncteur différentiel défectieux.	Remplacez le cordon d'alimentation et son disjoncteur différentiel incorpore
Le système d'entraine mention AUTOFEED ne fonctionne pas correctement.	Le système manque d'entretien et se remplit de débris	Démonzez et nettoyez le système d'entrainement AUTOFEED une fois par mois.
	Le système manque de graisse.	Graissez les graisseurs une fois par semaine.
La machine oscille ou se déplace en cours de curage.	La béquille n'est pas déployée.	Déployez la béquille.
		Installez l'appareil sur une surface de niveau.

Schéma électrique

Les outils RIDGID sont garantis contre tous vices de matériel et de main d'œuvre.

Durée de couverture

Cette garantie est applicable durant la vie entière de l'outil RIDGID. La couverture cesse dès lors que le produit devient inutilisable pour raisons autres que des vices de matériaux ou de main d'œuvre.

Pour invoquer la garantie

Pour toutes réparations au titre de la garantie, il convient d'expédier le produit complet en port payé à la RIDGE TOOL COMPANY, Elyria, Ohio, ou bien le remettre à un réparateur RIDGID agréé. Les clés à pipe et autres outils à main doivent être ramenés au lieu d'achat.

Ce que nous ferons pour résoudre le problème

Les produits sous garantie seront à la discrétion de RIDGE TOOL, soit réparés ou remplacés, puis réexpédiés gratuitement, ou si, après trois tentatives de réparation ou de remplacement durant la période de validité de la garantie le produit s'avère toujours défectueux, vous aurez l'option de demander le remboursement intégral de son prix d'achat.

Ce qui n'est pas couvert

Les défaillances dues au mauvais emploi, à l'abus ou à l'usure normale ne sont pas couvertes par cette garantie. RIDGE TOOL ne sera tenue responsable d'aucuns dommages directs ou indirects.

L'influence de la législation locale sur la garantie

Puisque certaines législations locales interdisent l'exclusion des dommages directs ou indirects, il se peut que la limitation ou exclusion ci-dessus ne vous soit pas applicable. Cette garantie vous donne des droits spécifiques qui peuvent et éventuellement complétés par d'autres droits prévus par leur législation locale.

Il n'existe aucune autre garantie expresse

Cette GARANTIE PERPETUELLE INTEGRALE est la seule et unique garantie couvant les produits RIDGID. Aucun employé, agent, distributeur ou tiers n'est autorisé à modifier cette garantie ou à offrir une garantie supplémentaire au nom de la RIDGE TOOL COMPANY.
