FlexShaft K912 - Machine de nettoyage de canalisations RIDGID - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Dégorgeoir FlexShaft pour nettoyage de canalisations
Modèle	K9-12 (FlexShaft)
Capacité de conduite	1 1/4 po à 2 po (32 – 50 mm)
Diamètre du câble (avec gaine)	3/8 po (9,5 mm)
Longueur du câble gainé	30 pi (9 m)
Vitesse de rotation maximale	2 500 tr/min
Embrayage intégré	Oui, non réglable
Poids (sans perceuse ni chaîne)	7,9 lb (3,6 kg)
Dimensions (sans perceuse)	12 po × 15 po × 4,5 po (305 mm × 381 mm × 114 mm)
Température de fonctionnement	-6 °C à 60 °C (20 °F à 140 °F)
Type d'alimentation	Perceuse à piles compatible (1 800 - 2 500 tr/min, mandrin ≥ 3/8 po)
Fonctions principales	Curage et détartrage des canalisations (éviers, baignoires, etc.)
Matériaux compatibles	Cuivre, galvanisé, fonte, PVC, ABS, Orangeburg, ondulé, argile (sauf verre, céramique, porcelaine)
Accessoires inclus	Chaînes de curage, brosses, tête pénétrante, clé Allen, lubrifiant FlexShaft (selon kit)
Entretien	Nettoyage à l'eau savonneuse, lubrification à vie, remplacement du câble gainé possible
Équipements de sécurité requis	Lunettes de sécurité, gants (latex/caoutchouc), vêtements de protection
Garantie	Garantie à vie (Full Lifetime Warranty) pour défauts de matériaux et main-d'œuvre

FOIRE AUX QUESTIONS - FlexShaft K912 RIDGID

Quels types de perceuses puis-je utiliser avec le dégorgeoir FlexShaft K9-12 ?

Utilisez exclusivement une perceuse à piles avec une vitesse de 1 800 à 2 500 tr/min, un mandrin d'au moins 3/8 po (10 mm) et un embrayage réglable. Ne jamais utiliser de perceuse secteur, à percussion ou clé à chocs. La perceuse doit être équipée d'une gâchette à contact momentané (non verrouillable).

Comment installer la chaîne de curage sur le câble ?

Desserrez les vis de blocage avec la clé Allen de 3 mm fournie, placez la chaîne de curage, le manchon de chaîne et la gaine d'écartement sur le câble. Assurez-vous que le câble nu ne dépasse pas 1/4 po (6 mm). Serrez les vis à 45°-90° après contact avec le câble. Respectez l'écartement des colliers selon le tableau (p. ex. 1 3/4 po pour 1 1/2 po de conduite).

Comment utiliser le dégorgeoir pour déboucher une canalisation ?

Placez le dégorgeoir à moins de 1 m de l'accès, introduisez au moins 1 pi (0,3 m) de câble dans la conduite, puis mettez la perceuse en marche en respectant le sens de rotation (flèche). Avancez le câble lentement jusqu'au blocage, puis laissez la chaîne tourner à plein régime tout en retirant progressivement le câble. Ne forcez jamais. Maintenez un filet d'eau si possible.

Quels sont les risques de sécurité à connaître ?

Portez toujours des lunettes de sécurité et des gants. Risques d'enchevêtrement, de vrillage ou rupture du câble, de choc électrique (si perceuse secteur), de brûlure chimique ou infection (contenu des canalisations). Ne laissez pas la chaîne tourner à l'air libre. Gardez une main sur le câble en permanence. N'utilisez pas en présence de gaz ou de liquides inflammables.

Comment entretenir le dégorgeoir FlexShaft ?

Nettoyez le câble gainé avec une serviette lors du retrait. Lavez le tambour à l'eau savonneuse chaude ou avec un désinfectant doux. La lubrification est à vie, mais vous pouvez appliquer du lubrifiant RIDGID FlexShaft sur la gaine pour faciliter l'avancement. Remplacez le câble gainé s'il est usé (procédure dans le manuel).

Que faire si le câble se vrille ou se plie ?

Cela peut être dû à une force excessive, un mauvais soutien du câble, une chaîne mal réglée ou une perceuse inadaptée. Arrêtez immédiatement la perceuse, retirez le câble et inspectez. Respectez les consignes d'utilisation : ne forcez pas, gardez une main sur le câble, et assurez-vous que la perceuse est correctement réglée (embrayage).

Puis-je utiliser le dégorgeoir avec une caméra d'inspection ?

Oui, le FlexShaft est adapté aux curages associés à des inspections par caméra. Maintenez la caméra à au moins 1,5 pi (0,5 m) derrière la chaîne de curage. Ne laissez jamais la chaîne heurter la tête ou le câble de la caméra pour éviter de les endommager.

Comment régler l'embrayage de la perceuse pour le dégorgeoir ?

Réglez le collier de couple de la perceuse à environ 25 % de son maximum (par exemple position 5 sur une échelle de 1 à 20). Utilisez le mode vissage (◀). Si l'embrayage de la perceuse se déclenche avant l'embrayage intégré du dégorgeoir, augmentez progressivement le réglage du couple jusqu'à ce que la perceuse fonctionne normalement.

Quels accessoires sont disponibles pour le K9-12 ?

Chaînes de curage simples ou doubles (avec ou sans dents carbure) pour conduites de 1,25 à 2 po, brosses en nylon (1,5 et 2 po), têtes pénétrantes (1,5 et 2 po), lubrifiant FlexShaft en cartouches, câble gainé de rechange de 50 pi, et manchons pour tuyau à paroi. Références dans le catalogue RIDGID.

Comment transporter et ranger le dégorgeoir ?

Rembobinez le câble et la chaîne dans le tambour, fixez le capuchon, retirez la perceuse de l'arbre d'entraînement. Rangez dans un endroit sec, à l'abri des intempéries, hors de portée des enfants. Ne laissez pas la perceuse montée lors du transport ou du stockage.

MODE D'EMPLOI FlexShaft K912 RIDGID

Dégorgeoir flexshaft® modèle K9-12

Lisez ce manuel dans son intégralité avant d'utiliser cet appareil. Tout manque de compréhension ou de respect des consignes ci-après augmenterait les risques de choc électrique, d'incendie et/ou de graves lésions corporelles.

Table des matières

Symboles de sécurité....21

Consignes générales de sécurité

Sécurité des lieux 21

Sécurité électrique....21

Sécurité individuelle....21

Utilisation et entretien des outils....22

Service après-vente 22

Consignes de sécurité spécifiques....22

Sécurité du dégorgeoir FlexShaft 22

Coordonnées RIDGID....23

Description....23

Caractéristiques techniques....24

Caractéristiques techniques - Perceuses à piles acceptables 24

Équipements de base 24

Inspection préalable 25

Préparation du dégorgeoir et du chantier 25

Préparation et utilisation de la perceuse à piles 28

Gâchette 28

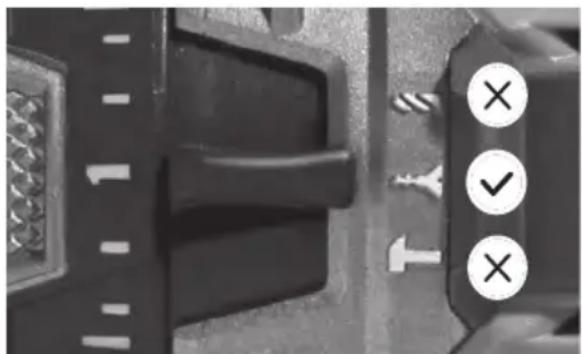

Vitesse 28

Réglage de l'embrayage 28

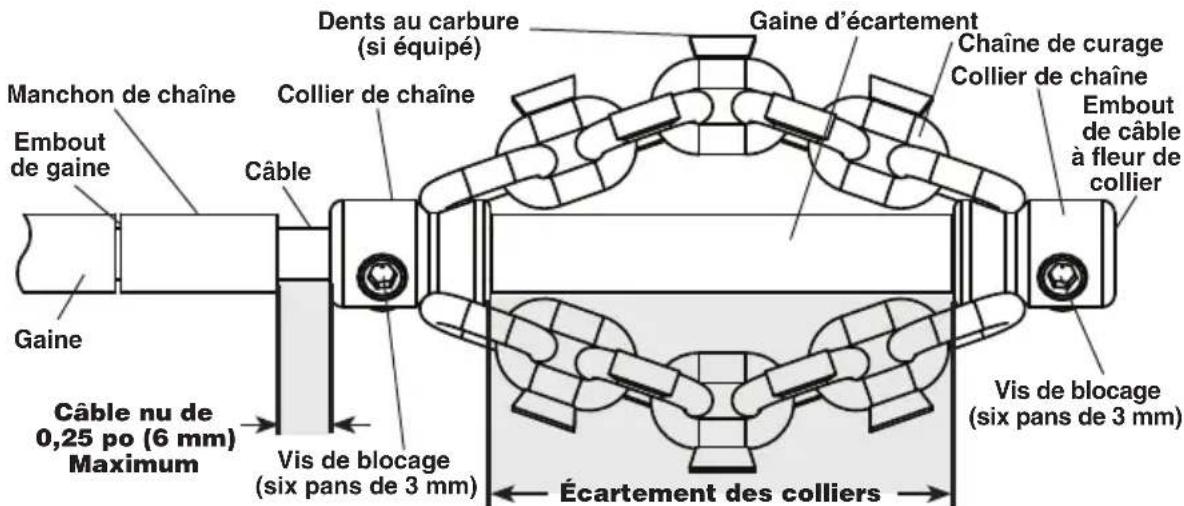

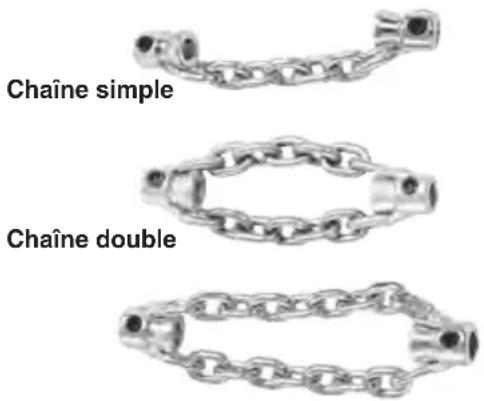

Montage/réglage des chaînes de curage 29

Montage des brosses 32

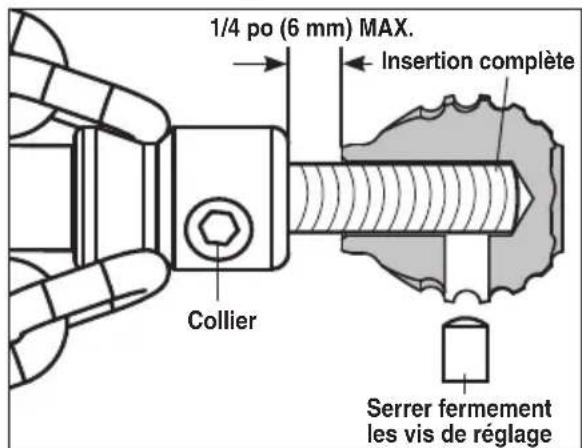

Montage de la tête pénétrante....33

Consignes d'utilisation....33

Utilisation du dégorgeoir à brosses 37

Vidange du tambour 37

Transport et remisage 37

Consignes d'entretien....38

Nettoyage....38

Lubrification 38

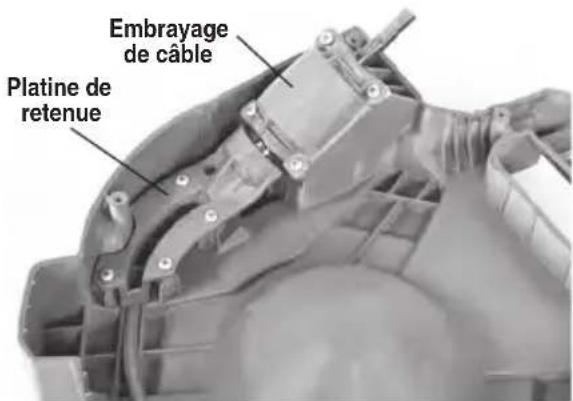

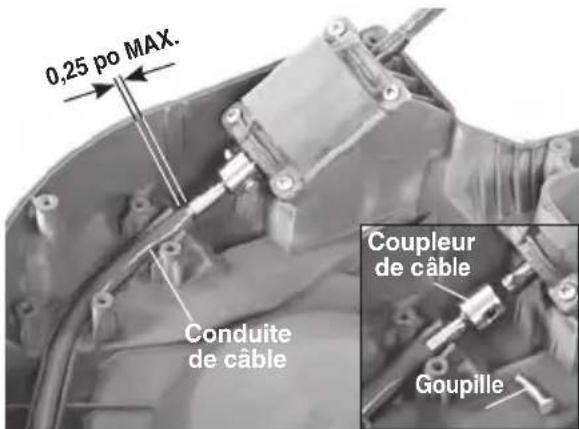

Remplacement des câbles gainés....38

Dépannage 39

Entretien et réparations 39

Accessoires 39

Recyclage 40

Déclaration de conformité CE...... Verso de la page de garde

Garantie à vie Page de garde

*Texte d'origine en anglais

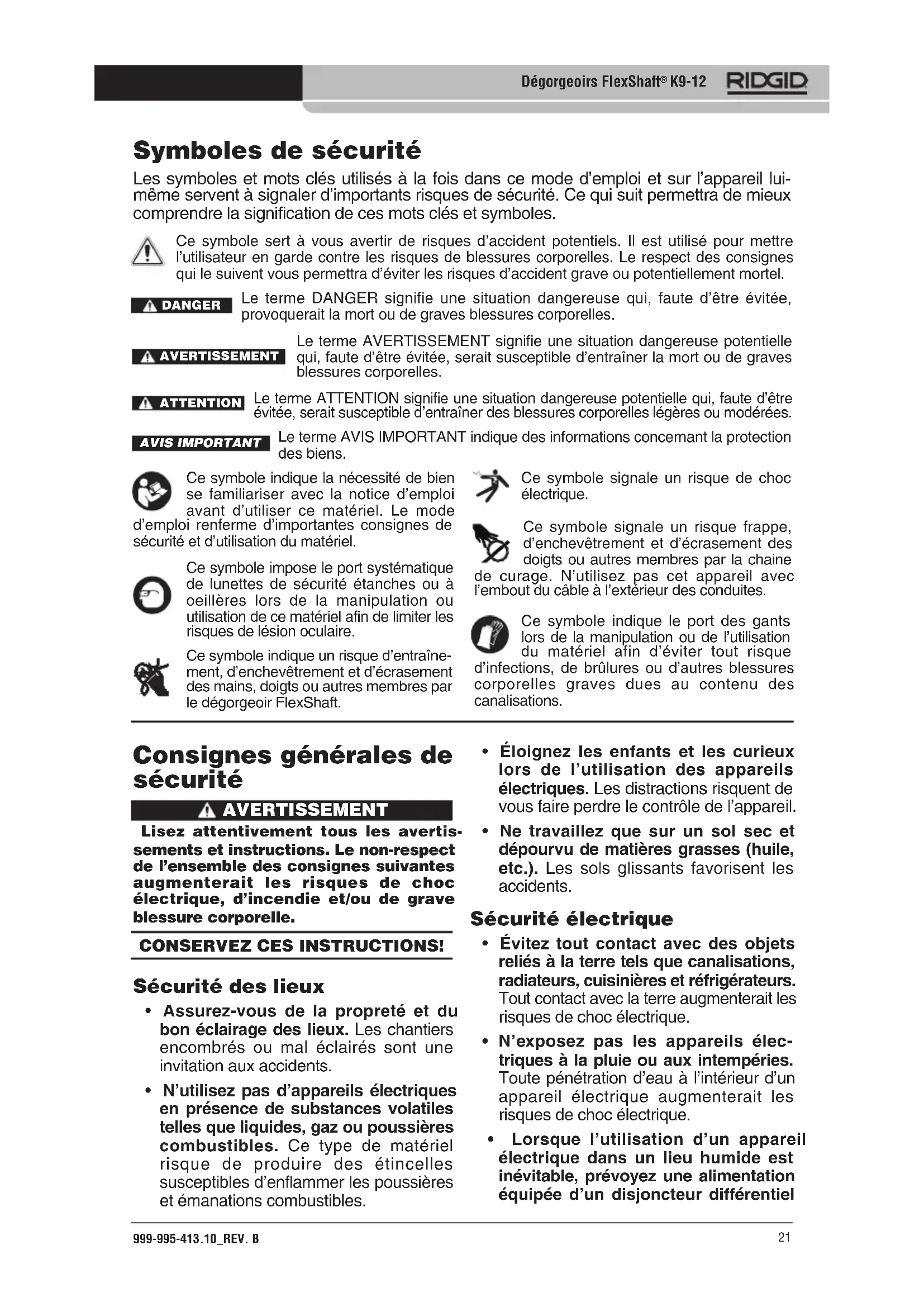

Symboles de sécurité

Les symboles et mots clés utilisés à la fois dans ce mode d'emploi et sur l'appareil lui-même servent à signaler d'importants risques de sécurité. Ce qui suit permettra de mieux comprendre la signification de ces mots clés et symboles.

Ce symbole sert à vous avertir de risques d'accident potentiels. Il est utilisé pour mettre l'utilisateur en garde contre les risques de blessures corporelles. Le respect des consignes qui le suivent vous permettra d'éviter les risques d'accident grave ou potentiellement mortel.

DANGER

Le terme DANGER signifie une situation dangereuse qui, faute d'être évitée, provoquerait la mort ou de graves blessures corporelles.

Avertissement

Le terme AVERTISSEMENT signifie une situation dangereuse potentielle qui, faute d'être évitée, serait susceptible d'entraîner la mort ou de graves blessures corporelles.

Attention

Le terme ATTENTION signifie une situation dangereuse potentielle qui, faute d'être évitée, serait susceptible d'entraîner des blessures corporelles légères ou modérées.

Avis important

Le terme AVIS IMPORTANT indique des informations concernant la protection des biens.

Ce symbole indique la nécessité de bien se familiariser avec la notice d'emploi avant d'utiliser ce matériel. Le mode d'emploi renferme d'importantes consignes de sécurité et d'utilisation du matériel.

Ce symbole impose le port systématique de lunettes de sécurité étanches ou à oeillères lors de la manipulation ou utilisation de ce matériel afin de limiter les risques de lésion oculaire.

Ce symbole indique un risque d'entraînement, d'enchevêtrement et d'écrasement des mains, doigts ou autres membres par le dégorgeoir FlexShaft.

Ce symbole signale un risque de choc électrique.

Ce symbole signale un risque frappe, d'enchevêtrement et d'écrasement des doigts ou autres membres par la chaine de curage. N'utilisez pas cet appareil avec l'embout du câble à l'extérieur des conduites.

Ce symbole indique le port des gants lors de la manipulation ou de l'utilisation du matériel afin d'éviter tout risque d'infections, de brûlures ou d'autres blessures corporelles graves dues au contenu des canalisations.

Avertissement

Lisez attentivement tous les avertissements et instructions. Le non-respect de l'ensemble des consignes suivantes augmenterait les risques de choc électrique, d'incendie et/ou de grave blessure corporelle.

• Assurez-vous de la propreté et du bon éclairage des lieux. Les chantiers encombrés ou mal éclairés sont une invitation aux accidents.
• N'utilisez pas d'appareils électriques en présence de substances volatiles telles que liquides, gaz ou poussières combustibles. Ce type de matériel risque de produire des étincelles susceptibles d'enflammer les poussières et émanations combustibles.
• Éloignez les enfants et les curieux lors de l'utilisation des appareils électriques. Les distractions risquent de vous faire perdre le contrôle de l'appareil.
• Ne travaillez que sur un sol sec et dépourvu de matières grasses (huile, etc.). Les sols glissants favorisent les accidents.

Sécurité électrique

• Évitez tout contact avec des objets reliés à la terre tels que canalisations, radiateurs, cuisinières et réfrigérateurs. Tout contact avec la terre augmenterait les risques de choc électrique.
• N'exposez pas les appareils électriques à la pluie ou aux intempéries. Toute pénétration d'eau à l'intérieur d'un appareil électrique augmenterait les risques de choc électrique.
• Lorsque l'utilisation d'un appareil électrique dans un lieu humide est inévitable, prévoyez une alimentation équipée d'un disjoncteur différentiel

(GFCI). L'utilisation d'un disjoncteur différentiel limite les risques de choc électrique.

Sécurité individuelle

• Soyez attentif, restez concentré et faites preuve de bon sens lors de l'utilisation de ce type d'appareil. N'utilisez jamais d'appareil électrique lorsque vous êtes fatigué ou sous l'influence de drogues, de l'alcool ou de médicaments. Lors de l'utilisation d'un appareil électrique, un instant d'inattention risque d'entraîner de graves lésions corporelles.
• Prévoyez les équipements de protection individuelle appropriés. Portez systématiquement une protection oculaire. Selon le cas, le port d'un masque à poussière, de chaussures de sécurité antidérapantes, du casque ou d'une protection auriculaire aidera à limiter les risques de lésion corporelle.
• Ne vous mettez pas en porte-à-faux. Maintenez une bonne assiette et un bon équilibre à tout moment. Cela assurera un meilleur contrôle de l'appareil en cas d'imprévu.

Utilisation et entretien de l'appareil

• Ne forcez jamais le matériel. Prévoyez le matériel le mieux adapté aux travaux envisagés. L'outil approprié produira de meilleurs résultats et un meilleur niveau de sécurité lorsqu'il fonctionne au régime prévu.
• Rangez tout matériel non utilisé hors de la portée des enfants. Son utilisation doit être exclusivement réservé à du personnel compétent. Ce type de matériel serait dangereux entre les mains d'un novice.
• Entretien de l'appareil. Assurez-vous de l'absence d'éléments grippés ou endommagés, voire toute autre anomalie susceptible de nuire à son bon fonctionnement et à sa sécurité. Ne pas utiliser de matériel endommagé avant sa réparation. De nombreux accidents sont le résultat de matériels mal entretenus.
• Assurez la parfaite propreté de poignées et autres points de prise-en-main de l'appareil (absence d'huile et

de graisse). Cela assurera un meilleur contrôle du matériel

Entretien après vente

- Confiez la maintenance de tout appareil à un réparateur qualifié utilisant exclusivement des pièces de rechange identiques aux pièces d'origine. Cela assurera la sécurité opérationnelle de l'appareil.

Avertissement

La section suivante contient d'importantes consignes de sécurité visant ce type de matériel en particulier.

Afin de limiter les risques de choc électrique et autres lésions corporelles graves, familiarisez-vous avec celles-ci avant d'utiliser le dégorgeoir FlexShaft®.

Conservez ces consignes pour FUTURE référence!

Gardez ce manuel à portée de main de tout utilisateur éventuel.

Sécurité du dégorgeoir FlexShaft

• Portez systématiquement des lu-nettes de sécurité et des gants lors de la manipulation ou utilisation du dégorgeoir. Afin de limiter les risques d'infection, brûlure ou autre graves lésions corporelles, prévoyez des gants en latex ou caoutchouc, une visière, des vêtements de protection, un respirateur ou autres équipements de protection appropriés en présence de produits chimiques, bactéries ou autres substances potentiellement toxiques ou infectieuses
• N'utilisez jamais de perceuse électrique. L'utilisation d'une perceuse électrique augmenterait les risques de choc électrique et autres blessures.

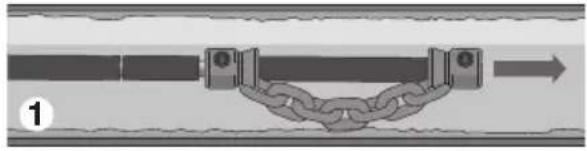

• Ne laissez jamais la chaine de curage ou l'embout du câble de s'immobiliser lorsque la gâchette de la perceuse est engagée. Cela risque de forcer le câble au point de se vriller, se plisser ou se rompre et provoquer de graves blessures corporelles.
• Respectez les consignes d'hygiène établies. Évitez de manger ou de fumer

lors de la manipulation ou de l'utilisation du matériel. En fin d'opération, lavez vos mains et autres parties du corps exposées au contenu de la conduite à l'eau chaude savonneuse. Cela limitera les risques sanitaires associés à la présence de résidus toxiques ou infectieux.

• N'utilisez le dégorgeoir FlexShaft que pour les sections de conduite prescrites. L'emploi d'un dégorgeoir inapproprié augmenterait les risques de vrillage, pliage ou rupture du câble et augmenterait les risques de blessure.
• Gardez une main sur le câble à tout moment lorsque le dégorgeoir FlexShaft tourne. Cela assurera un meilleur contrôle du câble et limitera les risques de son vrillage, pliage ou rupture, ainsi que les risques de blessure.

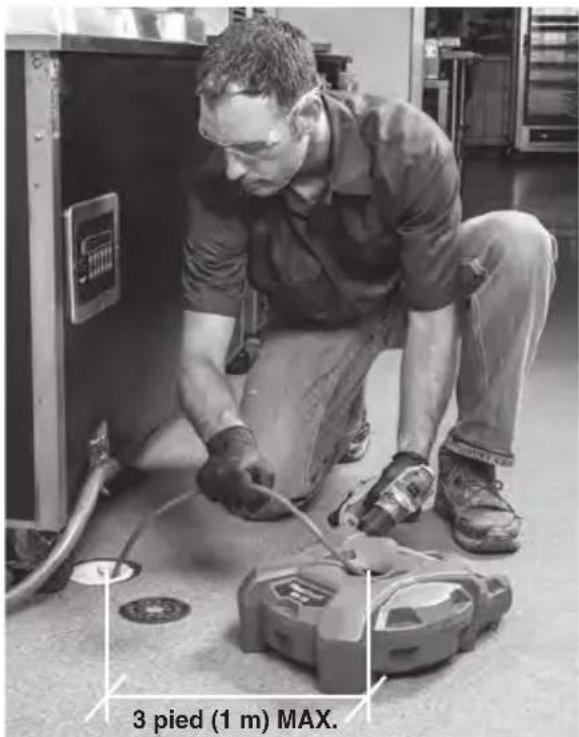

• Positionnez le dégorgeoir à moins de 3 pi (1 m) de l'accès à la canalisation ou soutenez son câble de manière appropriée lorsque cette distance dépasse 3 pi (1 m). Un écartement supérieur rendrait le câble plus difficile à contrôler et augmenterait les risques de vrillage, pliage ou rupture. Un câble vrillé, plissé ou rompu augmenterait les risques de blessure corporelle.
• Un seul individu doit pouvoir contrôler à la fois le câble et la perceuse à piles. Ne verrouillez pas l'interrupteur de la perceuse en position MARCHE pendant le fonctionnement. Si le câble cesse de tourner, l'utilisateur doit pouvoir lâcher la gâchette de la perceuse à tout moment afin d'éviter qu'il se vrille, se plisse ou se casse dangereusement.
• Ne portez ni d'accessoires vestimentaires, ni de bijoux. Éloignez vos cheveux et vos vêtements du mécanisme. Les vêtements flottants, les bijoux et les cheveux risqueraient d'être entraînés par le mécanisme.
• Ne pas utiliser ce dégorgoir avec les pieds (les vôtres ou les siens) dans l'eau. Ceci augmenterait les risques de choc électrique.
• Ne l'utilisez pas en cas de risque de contact avec d'autres services (gaz naturel, électriques, etc.) en cours d'opération. Il est recommandé d'effectuer une inspection visuelle préalable de la conduite à l'aide d'une caméra. D'éventuels forages transversaux, ré-

seaux parasites ou conduites détériorées risqueraient d'être heurtés et endommagés. Cela augmenterait les risques de choc électrique, fuites de gaz, incendie, explosion ou autre dégâts et blessures graves.

- Familiarisez-vous avec les consignes ci-présentes ainsi qu'avec celles visant la perceuse à piles et tout autre matériel utilisé avant d'utiliser cet appareil. Le non-respect de l'ensemble de ces instructions augmenterait les risques de dégâts matériels et d'accident grave.

Coordonnées RIDGID

En cas de questions concernant ce produit RIDGID®, veuillez :

• Consulter le distributeur RIDGID le plus proche.
• Visit er le site RIDGID. com afin de localiser le représentant RIDGID le plus proche.
• Consulter les services techniques Ridge Tool par courriel à l'adresse suivante : rttechservices@emerson. com, ou en composant le [phone] (à partir des États-Unis ou du Canada exclusivement).

Description

Le dégorgeoir RIDGID FlexShaft® modèle K9-12 RIDGID®, servent au curage et détartrage des conduites de 1 ^1/4 po à 2 po pour éviers de cuisine et de bain, conduites de baignoire/douche, cuve de lessivage et conduites CVC.

La rotation des dégorgeoirs FlexShaft est assurée par une perceuse à piles fournie par l'utilisateur. L'avancement et le retrait du câble du dégorgeoir FlexShaft K9-12 se font manuellement. Une chaîne de curage racle le tuyau pour déloger les obstacles et nettoyer ses parois. Le dégorgeoir K9-12 contient un embrayage intégré qui sert de système de protection des câbles. Ce système réduit les risques d'endommagement des câbles lorsque le dégorgeoir est verrouillé ou bloqué.

Les dégorgeoirs FlexShaft sont particulièrement bien adaptés aux curages associés aux inspections par caméra. Les dégorgeoirs FlexShaft sont à la fois légers, compacts et faciles à transporter.

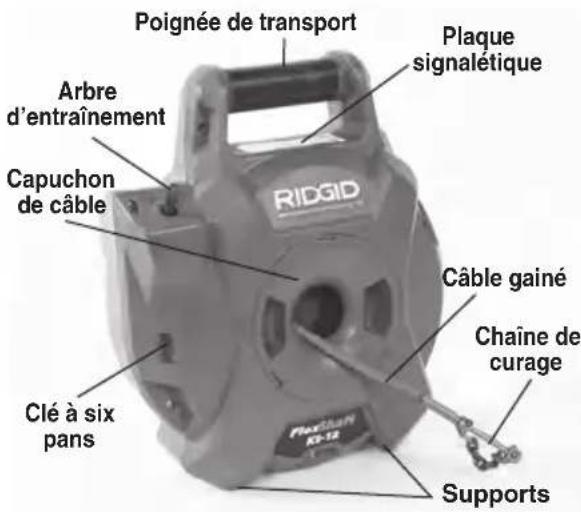

Poignée de transport Plaque signalétique Arbre d'entraînement Capuchon de câble Câble gainé Chaîne de curage Clé à six pans Flexianer KB-12 Supports

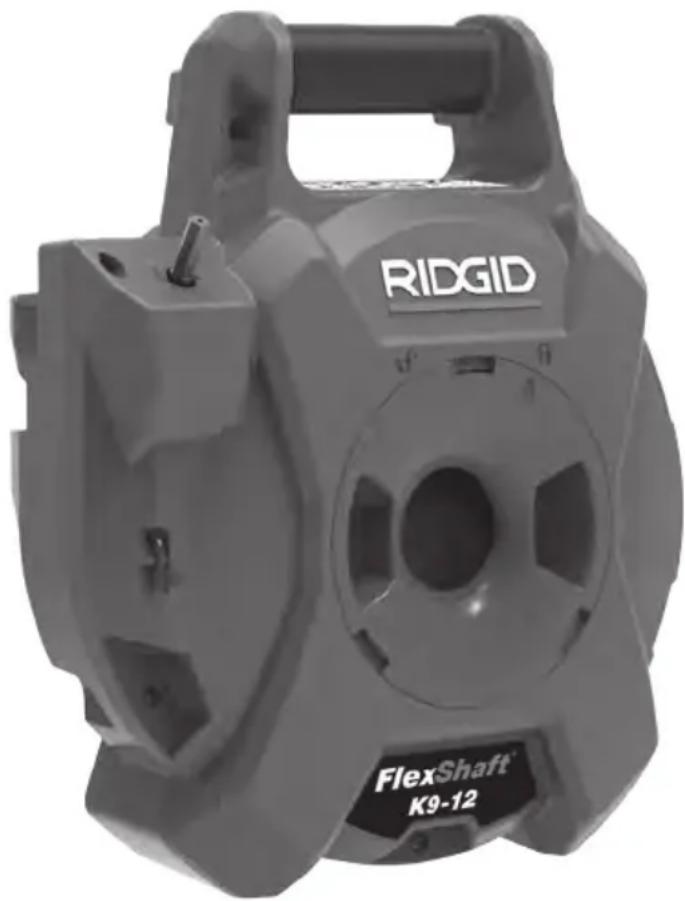

Figure 1A – Dégorgeoir RIDGID FlexShaft K9-12

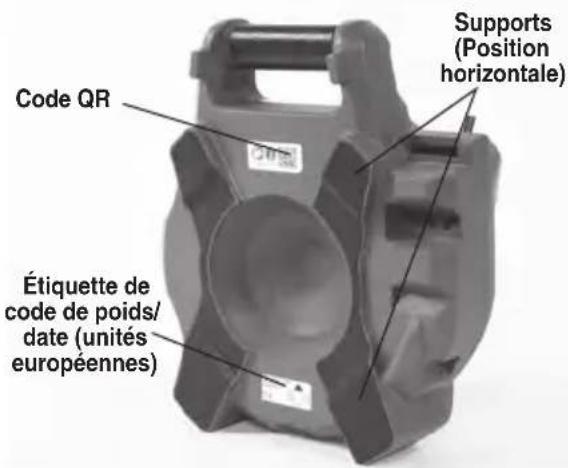

Code QR Étiquette de code de poids/ date (unités européennes) Supports (Position horizontale)

Figure 1B –Dégorgeoir RIDGID® FlexShaft K9-12

Caractéristiques techniques

Capacité de la conduite

(Nominale)....1 - 1/4 po à 2 po (32 – 50 mm)

Diamètre du câble

Diamètre du câble gainé

(avec gaine)....3/8 po (9,5 mm)

Câble gainé

Longueur....30 pi (9 m)

Vitesse de rotation.....2 500 tr/min au maximum

Arbre d'entrainement... Hexagonal 5/16 po (8 mm)

Embrayage intégré..... Non réglable

Poids (sans perceuse

ou chaine)....7,9 lbs (3,6 kg)

Dimensions

(sans perceuse)..... 12 po × 15 po × 4,5 po

(305 mm × 381 mm ×

114 mm)

Température de

fonctionnement..... 20 °F à 140 °F

(-6 °C à 60 °C)

Il est déconseillé d'utiliser les dégorgeoirs FlexShaft pour le curage des conduites en verre, céramique, porcelaine ou similaires car cela pourrait les endommager.

Caractéristiques techniques - perceuses à piles acceptables

Vitesse de rotation..... 1 800 à 2 500 tr/min

Ouverture du mandrin... 3/8 po (10 mm) ou plus

Embrayage

de perceuse...... Réglable

Type de gâchette...... Contact momentané

Verrou de gâchette..... Non fourni

La perceuse doit comporter le logo d'homologation approprié correspondant au marché visé (marque CE, marque c()us, etc.)

N'utilisez jamais de perceuse électrique sur secteur, de perceuse à percussion ou de clé à chocs. L'utilisation de perceuses inappropriées augmenterait les risques d'accident et bris du matériel et de lésions corporelles. Reportez-vous à la section Préparation et utilisation de la perceuse à piles.

Équipement de base

Reportez-vous au catalogue RIDGID pour les équipements fournis avec chaque modèle de dégorgeoir référencé.

AVIS IMPORTANT Ce dégorgeoir est prévu pour le curage des canalisations. Correctement utilisé, il n'endommagera pas les conduites en bon état et correctement conçues, installées et entretenues. En présence de conduites mal conçues, installées ou entretenues, le processus de curage risque d'être inefficace ou même endommager le réseau. Le meilleur moyen de vérifier l'état d'une conduite avant son curage est par inspection visuelle à l'aide d'une caméra. L'utilisation inappropriée de ce dégorgeoir risque d'endommager à la fois l'appareil et la conduite. Il se peut que ce type de dégorgeoir n'arrive pas à franchir tous types de blocage.

Avertissement

Examinez le dégorgooir avant chaque intervention afin de rectifier toute anomalie éventuelle et limiter les risques de blessure grave tels que choc électrique, vrillage ou rupture de câble, brûlure chimique, infection, etc., et afin d'éviter d'endommager l'appareil.

Portez systématiquement une protection oculaire ainsi que les autres équipements de protection appropriés lors de l'inspection du dégorgeoir.

1. Nettoyez le dégorgeoir, notamment au niveau de ses poignées et ses commandes. Cela facilitera son inspection et limitera les risques qu'il s'échappe de vos mains. Reportez-vous aux consignes d'entretien pour le nettoyage et la maintenance du dégorgeoir.
2. Couvrez les points suivants lors de cette inspection :
3. Assemblage approprié et intégralité de l'appareil.
4. Signes d'éléments brisés, usés, manquants, désalignés ou grippés.
5. Présence et lisibilité de l'étiquette d'avertissement (voir Figure 2).
6. Le libre avancement et retrait du câble gainé à l'intérieur du dégorgeoir.
7. Toute anomalie éventuelle qui serait susceptible de nuire à la sécurité et au bon fonctionnement de l'appareil.

En cas d'anomalie, n'utilisez pas l'appareil avant sa réparation.

1800-2500 /min

Figure 2 – Étiquette d'avertissement

1. Nettoyez soigneusement le câble gainé et les chaines de curage. Examinez la gaine pour signes d'usure ou de détérioration. Celle-ci ne devrait présenter aucun signe de coupure, de pliage, de rupture ou d'usure excessive. Examinez le câble au niveau de la chaine de curage. Les

câbles gainés ne devraient pas être tordus ou malformés. Les torons du câble doivent être serrés et ne présenter aucune séparation. Examinez la chaine de curage pour signes de détérioration, d'usure ou, le cas échéant, de manque de dentes au carbure. Une chaine endommagée ou usée par plus de 25 % de l'épaisseur de ses maillons doit être remplacée. Remplacez tout élément usé ou endommagé avant d'utiliser le dégorgeoir.

Assurez-vous que la chaine de curage est correctement installée et arrimée au câble.

1. Examinez la perceuse à piles selon les consignes la concernant. Vérifiez le bon fonctionnement de la perceuse et de ses commandes. Assurez-vous que la perceuse est conforme aux Caractéristiques techniques et qu'elle est correctement réglée pour fonctionner avec le dégorgeoir.
2. Examinez et maintenez tout autre matériel utilisé selon les consignes correspondantes afin de vous assurer de son bon fonctionnement.

Avertissement

Préparez le dégorgeoir et le chantier selon la procédure suivante afin de limiter les risques de choc électrique, incendie, renversement du dégorgeoir, vrillage ou rupture de câble, brûlure chimique, infection, etc., et afin d'éviter d'endommager le dégorgeoir lui-même.

Lors de la préparation du dégorgeoir, portez systématiquement des lunettes de sécurité ainsi que tout autre équipement de protection approprié.

1. Trouvez un emplacement approprié. Situez le dégorgeoir dans un endroit dégagé, de niveau, stable et au sec. N'utilisez jamais le dégorgeoir lorsque vous avez les pieds dans l'eau.
2. Examinez la conduite à curer. Si possible, déterminez son ou ses points d'accès, sa ou ses section(s), sa ou ses longueur(s),

sa ou ses composition(s), la distance jusqu'à l'égout, la nature du blocage, la présence éventuelle de produits chimiques, etc.

En présence de produits chimiques, il est impératif de connaître la nature spécifique du produit et les mesures de sécurité qu'il convient de prendre en sa présence. Consultez le fabricant du produit pour les consignes applicables. Vérifiez qu'il n'existe aucun autre réseau à l'intérieur de la conduite ou à proximité de celle-ci afin de limiter les risques de dégâts. Il est recommandé d'effectuer une inspection visuelle préalable de la conduite à l'aide d'une caméra.

Au besoin, retirez l'élément sanitaire (cuvette de W. C., etc.) pour accéder directement à la conduite d'évacuation. Ne tentez jamais de faire passer une chaine de curage via un élément sanitaire. Cela pourrait à la fois endommager la chaine et l'élément en question.

De meilleurs résultats seront obtenus lorsqu'un filet d'eau est maintenu dans la conduite au cours de son curage afin d'en chasser les débris. Dans le cas d'éviers ou de lavabos équipés de siphons de 1 ^1/4 po et 1 ^1/2 po de diamètre, il existe des manchons découpés temporaires qui permettent à la fois d'assurer un écoulement d'eau continu et l'introduction du câble. Voir la Figure 3 pour le montage. Dans ce cas, il convient de placer un récipient sous le manchon pour récupérer les débordements éventuels.

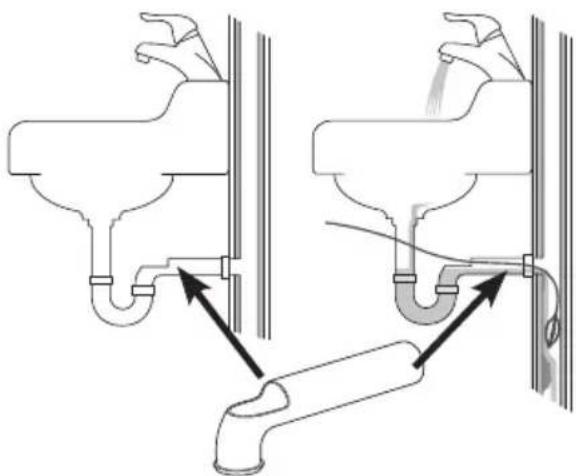

Figure 3 – Montage de tuyau à parois (accessoire disponible)

1. Prévoyez le matériel approprié en fonction de l'intervention envisagée. Consultez la section Caractéristiques techniques.

Des renseignements sur les dégorgeoirs prévus pour d'autres types d'applications sont disponibles à la fois dans le catalogue Ridge Tool ou en ligne sur le site RIDGID. com.

1. Assurez-vous que l'ensemble du matériel utilisé a été correctement inspecté.
2. Au besoin, bâchez la zone de travail. Le processus de curage risque d'être salissant.

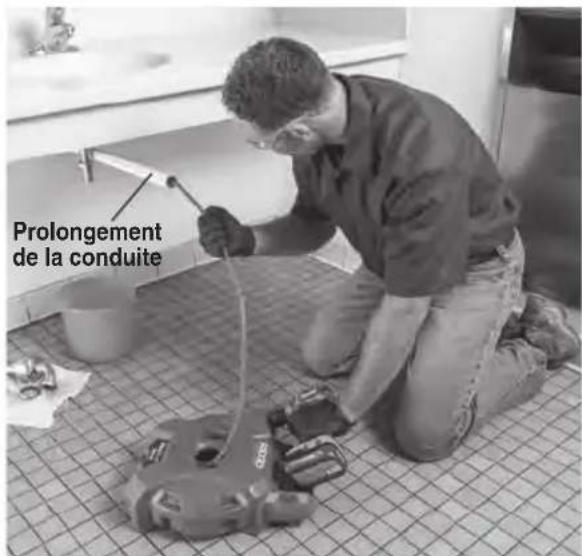

3. Placez le dégorgeoir sur le sol en position horizontale, voir la Figure 4. Le dégorgeoir devrait reposer fermement et sans bouger. N'utilisez pas l'appareil en position verticale. Ceci réduit les risques de renversement.
4. Retirez le bloc-piles de la perceuse. Préparez correctement la perceuse. (Voir la section Préparation et utilisation des perceuses à piles.) Serrez le mandrin de la perceuse sur l'arbre d'entraînement du dégorgeoir (Figure 4).

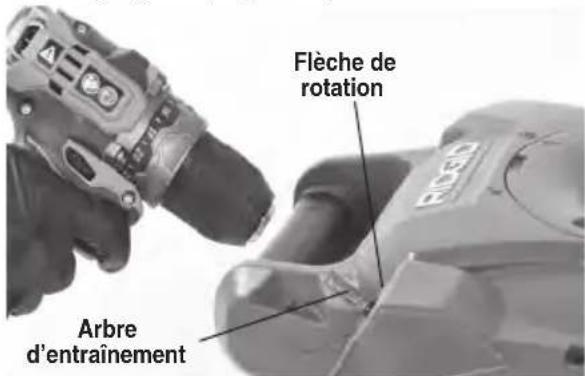

Flèche de rotation Arbre d'entraînement

Figure 4 – Montage de la perceuse à l'arbre d'entraînement

Prolongement de la conduite

Figure 5 – Exemple d'une prolongation de conduite arrivant à moins de 3 pi du dégorgeoir

1. Positionnez le dégorgeoir à moins de 3 pi (1 m) du point d'accès à la conduite Une distance supérieure du point d'accès augmenterait les risques de vrillage ou pliage du câble gainé. Si le dégorgeoir FlexShaft ne peut pas être situé à moins de 3 pi (1 m) du point d'accès, prolongez ce dernier à l'aide de tuyaux et raccords de section semblable (voir Figure 5). Un câble gainé mal soutenu risque de se vriller ou se tordre au point d'endommager le câble ou blesser l'utilisateur. La prolongation du point d'accès a aussi l'avantage de faciliter l'avancement du câble gainé le long de la conduite.
2. Tournez le capuchon du câble afin de déplacer la flèche vers la position de déverrouillage, puis déposez le capuchon (Figure 6). Retirez le dégorgeoir et le câble du tambour. Introduisez le dégorgeoir à travers le trou du capuchon de câble et verrouillez le capuchon de câble dans sa position initiale. (Figure 7).

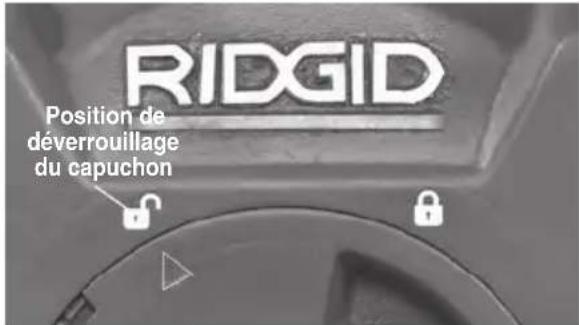

RIDGID Position de déverrouillage du capuchon

Figure 6 – Déverrouillage du capucho

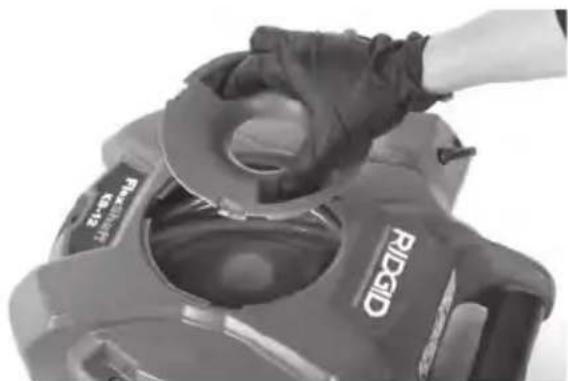

Figure 7A – Dépose du capuchon

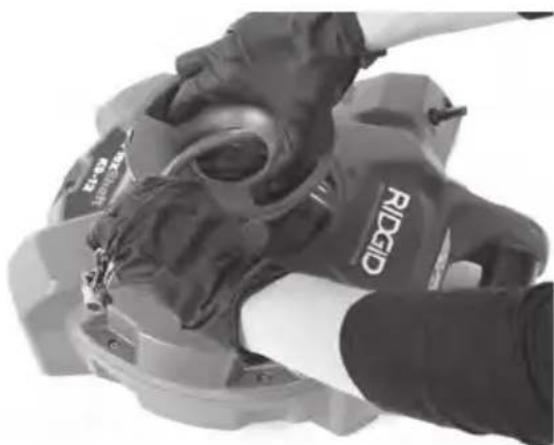

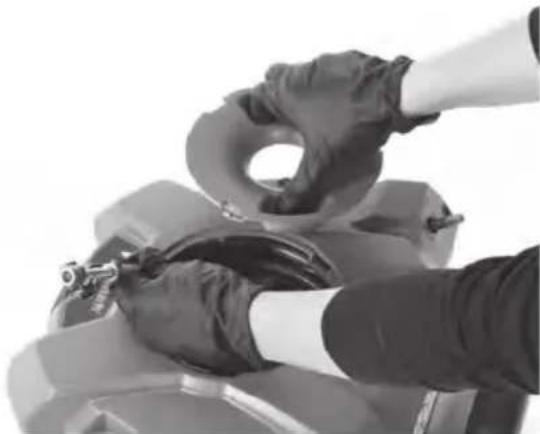

Figure 7B – Retrait du dégorgeoir/du câble

Figure 7C – Introduction du câble à travers le trou du capuchon Figure 7 – Retrait du dégorgeoir du tambour

1. Retirez environ 4 pi (1,2 m) de câble gainé du dégorgeoir.
2. Mettez un repère sur la gaine pour indiquer la proximité de la chaine de curage lors de son retrait. Ceci peut se faire à l'aide d'un ruban adhésif. Cela limitera les risques de fouettement de la chaine lorsqu'elle atteint l'ouverture de la conduite. Si cette distance dépend de la configuration de la conduite, elle devrait se trouver au minimum à 4 p (1,20 m) de la chaine.
3. Assurez-vous que la chaîne de curage est correctement installée (reportez-vous à la section Montage et réglage de la chaîne de curage).
4. Introduisez la chaine de curage dans la conduite sur une distance minimale de 1 pied (0,3 m).
5. Évaluez le besoin éventuel d'établir un périmètre de sécurité autour du chantier destiné à éloigner les curieux lors du processus de curage. Ce processus est parfois salissant, et les curieux risquent de distraire l'utilisateur.
6. Positionnez le dégorgeoir de manière à pouvoir y accéder facilement. Vous devez pouvoir tenir et contrôler le câble gainé en même temps que la gâchette de la perceuse.
7. Avec les mains sèches, insérez le bloc-piles dans la perceuse.

Préparation et utilisation de la perceuse à pile

Reportez-vous à la section Caractéristiques techniques en même temps que la présente section pour de plus amples renseignements sur les perceuses à piles adaptées aux dégorgeoirs FlexShaft. S'il existe de nombreux types de perceuse à piles, toutes ne sont pas compatibles avec les dégorgeoirs FlexShaft. En cas de doute concernant la compatibilité d'une perceuse particulière, ne l'utilisez pas. Retirez le bloc-piles de la perceuse avant tout réglage ou son montage ou retrait du dégorgoir.

Gâchette de la perceuse

La perceuse doit être équipée d'une gâchette à contact momentané et non verrouillable. Cela assurera que la perceuse ne fonctionnera que lorsque l'utilisateur continue d'appuyer sur sa gâchette. Le fait de lâcher la gâchette arrête la perceuse. Réglez la rotation de la perceuse de manière qu'elle corresponde à la flèche de l'appareil (voir la Figure 4).

Vitesse de la perceuse

Lors de l'utilisation du dégorgeoir FlexShaft, le régime de rotation de la perceuse doit être situé entre 1 800 et 2 500 tr/min. Pour optimiser le nettoyage, tournez le dégorgeoir à près de 2 500 tr/min au maximum. Par conséquent, vous devez connaître les caractéristiques techniques et les réglages de la perceuse à piles afin d'optimiser le fonctionnement. De nombreuses perceuses à piles disposent de plusieurs réglages de vitesse, et leur vitesse maximale se situe typiquement dans la plage opératoire du matériel FlexShaft. N'utilisez pas le dégorgeoir FlexShaft à un régime de rotation supérieur à 2 500 tr/min.

Réglage de la vitesse de la perceuse Collier de réglage du couple

de la perceuse 20 40

Figure 8 – Exemple de réglages de la perceuse

Réglage de l'embrayage réglable de la perceuse

Utilisez exclusivement une perceuse à piles équipée d'un système d'embrayage correctement réglé. L'embrayage réglable de la perceuse ne fonctionne que lorsque la perceuse est utilisée en « mode de vissage » (◀). Lorsque l'embrayage réglable pour perceuse se relâche, le moteur continue de tourner, mais le mandrin de la perceuse s'arrête. Généralement, cela s'accompagne de vibrations/bruits de la perceuse. Lors du lancement du dégorgeoir FlexShaft, réglez le couple de la perceuse à environ 25 % de son couple maximal. Par exemple, si le collier de réglage de couple est gradué de « 1 » à « 20 », commencez à la position « 5 ».

En général, les perceuses à piles sont également équipées des modes de fonctionnement « perceuse » ( ) et « marteau » ( ) (Figure 8). Dans ces modes, l'embrayage réglable ne fonctionne pas, et ces modes ne doivent jamais être utilisés pour faire tourner le dégorgeoir FlexShaft.

Utilisez le dégorgeoir conformément à ces instructions avec la chaîne de curage dans une conduite. Relâchez d'abord l'embrayage intégré de l'appareil FlexShaft K9-12 avant de relâcher l'embrayage de perceuse. Si, en cours d'utilisation, l'embrayage de perceuse se libère en continu (« relâchement de l'embrayage »), avant l'embrayage intégré du dégorgeoir FlexShaft K9-12, réglez l'embrayage

de perceuse. Relâchez la gâchette de la perceuse et retirez la perceuse du dégorgeoir. Augmentez le réglage de l'embrayage réglable de la perceuse. L'augmentation du réglage de l'embrayage de perceuse doit se faire par étapes jusqu'à ce que la perceuse fonctionne normalement sans se relâcher avant l'embrayage intégré de l'appareil FlexShaft K9-12.

Si l'embrayage intégré de l'appareil FlexShaft se dégage en permanence, retirez le câble de la canalisation. Examinez la configuration et le fonctionnement du dégorgeoir et vérifiez que tout est en ordre - pour optimiser le fonctionnement, il est nécessaire de sélectionner et de régler la chaîne de curage (Voir les figures 10 et 11). Effectuez les modifications nécessaires avant procéder au nettoyage de la conduite. Si la gâchette du dégorgeoir K9-12 continue de débrayer en cours d'opération, utilisez un autre type de dégorgeoir RIDGID.

Montage et réglage de la chaîne de curage

1. Choisissez la chaine de curage la mieux adaptée aux conditions présentes.

Les chaines de curage sont dimensionnées en fonction de la section intérieure de leurs colliers et la section du câble utilisé, les chaines de curage de ¼ po se montant sur les câbles de ¼ po, etc. Ne tentez jamais de monter une chaîne de curage dont le diamètre est supérieur à celui du câble utilisé (par exemple 5/16 po sur ¼ po). Reportez-vous à la Figure 9 et au Tableau des distances de collier.

Les chaines de curage sans dents au carbure peuvent être utilisées dans les conduites courantes. Ce type de chaine est très bien adapté au déblocage des amas de graisse et similaires.

Les chaines de curage équipées de dents au carbure sont prévues pour le détartrage des parois de conduite et peuvent servir à l'élimination de racines. Les dents au carbure servent aux curages agressifs et risquent d'endommager les conduites, notamment celles en matière plastique ou en Orangeburg, ainsi que les tuyaux à parois minces, ou si la chaine tourne trop longtemps au même endroit. Reportez-vous à la Figure 10 : Tableau de sélection des vis de fixation.

Chaîne simple Chaîne double

Figure 9 – Chaînes de curage

		Chaînes de curage		Chaînes de curage au carbure		Chaînes de curage à tête pénétrante
DESCRIPTION		K9-102 1,5 PO	K9-102 2 PO	K9-102 CARBURE DE 1,5 PO	K9-102 CARBURE DE 2 PO	K9-102 1,5 PO TÊTE PÉNÉTRANTE	K9-102 2 PO TÊTE PÉNÉTRANTE
RÉF. DE CATALOGUE		64293	64298 642	83 64288 6656	66573
DIMENSIONS DU TUYAU		1,25 po-1,5 po (32 - 40 mm)	2 po (50 mm)	1,25 po-1,5 po (32 - 40 mm)	2 po (50 mm)	1,25 po-1,5 po (32 - 40 mm)	2 po (50 mm)
TYPE DE TUYAU	CUIVRE
	GALVANISÉ
	FONTE
	PVC
	ABS
	ORANGEBURG
	ONDULÉ
	ARGILE
OBSTRUCTION	GRAISSE
	BLOCAGE MOU
	ENTARTRAGE
	PETITES RACINES
	LINGETTES
	INCLUS AVEC LA TROUSSE

Tous les accessoires FlexShaft de câble ¼ po (K9-102) sont compatibles avec le dégorgeoir FlexShaft K9-12

Figure 10A – Tableau de sélection des vis de fixation

Tous les accessoires FlexShaft de câble ¼ po (K9-102) sont compatibles avec le dégorgeoir FlexShaft K9-12

Figure 10B – Tableau de sélection des vis de fixation.

1. La Figure 11 est un schéma du montage et réglage d'une chaine de curage. Deux points principaux sont à considérer lors du montage et réglage des chaines de curage.

Écement des colliers : L'écart entre ses colliers détermine le mou de la chaine lors de sa rotation afin qu'elle puisse nettoyer les parois de tuyau efficacement. Cet écart est déterminé en fonction la section du câble et de la section de la conduite en utilisant un morceau de gaine de longueur prédéterminée (« Gaine de collier »). Lorsqu'une souplesse de câble supplémentaire est nécessaire pour le franchissement d'un coude, la gaine d'écartement peut être retirée, et la distance entre colliers peut être réglée au ruban. À noter que l'absence d'une gaine d'écartement augmente les risques de retournement et endommagement du câble. Afin de limiter les risques d'endommager le câble, n'utilisez jamais une chaine de curage équipée de dents au carbure sans une gaine d'écartement.

Câble exposé : Limitez la longueur de câble exposé (hors gaine). Plus le câble est exposé au-delà de la gaine, plus il risque de se retourner et de s'endommager en cours d'opération. La longueur de câble nu doit être limitée à ¼ po (6 mm) à l'aide d'un manchon fait d'un morceau de gaine (« manchon de chaîne »). Le câble exposé varie en fonction de la longueur de câble hors du tambour. Plus le câble est exposé au-delà du tambour, plus il devient petit. Pour de meilleurs résultats, il peut être nécessaire de régler le câble exposé avec le câble hors du tambour,

Une longueur de gaine est fournie avec le dégorgeoir et peut être obtenue séparément pour permettre la configuration spécifique nécessaire en fonction de votre application. Utilisez exclusivement de la gaine de dégorgeoir RIDGID FlexShaft de section correspondante à celle du câble utilisé. Les coupes de gaine doivent être propres et bien équerrées. Évitez d'endommager le câble lors de la coupe des gaines.

1. Le serrage des vis de blocage de la chaine de curage au câble se fait à l'aide de la clé Allen de 3 mm fournie. Desserrez les vis de blocage, puis retirez la chaine de curage, la gaine d'écartement et le manchon de chaine du câble.
2. Examinez l'embout de la gaine du câble

		Chaîne de curage
Dimensions du câble	Nombre de chaînes	Nombre de liaisons/chaînes	Calibre nominal du tuyau	Distance de collier recommandée
1/4 po	1	7	1^1/4 po à 1^1/2 po (32 mm à 40 mm) 1	^3/_4 po (44,5 mm)
	2	7	1^1/2 po à 2 po (40 mm à 50 mm) 1	^3/_4 po (44,5 mm)

Tableau des distances de collier

Manchon de chaîne Embout de gaine Câble Gaine Câble nu de 0,25 po (6 mm) Maximum Vis de blocage (six pans de 3 mm) Dents au carbure (si équipé) Collier de chaîne Gaine d'écartement Chaîne de curage Collier de chaîne Embout de câble à fleur de collier Vis de blocage (six pans de 3 mm) Écartement des colliers

Figure 11 – Montage et réglage de la chaine de curage

à la recherche de signes d'usure ou de détérioration. L'embout de gaine doit être propre et d'équerre. Au besoin, redressez légèrement l'embout de la gaine.

1. Au besoin, coupez un bout de gaine de longueur appropriée pour servir de gaine d'écartement (Voir le tableau intitulé Tableau d'écartement des colliers).

L'écartement des colliers peut être modifié à souhait en fonction de vos préférences et de la configuration de la conduite. Lorsque l'écartement entre colliers augmente, le diamètre des chaines diminue et vice-versa. Un écartement entre colliers mal réglé risque de nuire à l'efficacité de la chaine.

1. Faites un montage à blanc de la chaine de curage, du manchon de chaine et de la gaine d'écartement comme indiqué à la Figure 11. Les maillons de chaine doivent être droits et sans replis. Afin d'éviter l'usure prématurée de l'embout du câble, celui-ci devrait arriver à fleur du collier.

Vérifiez la longueur du câble exposé. La longueur de câble exposé ne doit pas excéder ¼ po (6 mm) afin d'éviter qu'il se renverse et s'endommage. Au besoin, coupez une rondelle de gaine pour couvrir l'exposition excessive. Prévoyez systématiquement une rondelle de chaine

afin de limiter l'usure de l'embout de la gaine de câble.

1. Une fois la chaine de curage correctement installé sur le câble comme indiqué à la Figure 11, serrez les vis de blocage des colliers à l'aide de la clé Allen fournie. Amenez la pointe de la vis de blocage contre le câble, puis serrez-la de 18 à 14 de tour (45° à 90°) de plus. Des vis de blocage mal serrées risquent de permette le glissement de la chaine de curage et endommager le câble ou perdre la chaine dans la conduite.

Montage des brosses

Les brosses sont fournies pour diverses utilisations, telles que le nettoyage de l'intérieur des conduites, le centrage de la chaîne de curage dans la conduite et l'épandage des produits de revêtement. Reportez-vous aux informations spécifiques aux brosses pour les différentes utilisations (Voir la Figure 10B).

Le montage des brosses est effectué de plusieurs manières; certains exemples sont illustrés à la Figure 12.

Figure 12A – Deux brosses espacées avec une chaîne de curage au milieu

Figure 12B – Deux brosses espacées

Le montage des brosses est similaire à celui des chaînes de curage. Positionnez le collier de la brosse sur le câble et fixez-le en serrant fermement les vis de blocage. L'extrémité du câble est au même niveau que le collier de brosse. Les bagues de fixation de la brosse sont fournies afin d'améliorer la rétention de la brosse dans le cas où les vis de blocage se desserrent en cours d'opération.

Comme le cas des chaînes de curage, limitez la longueur de câble exposé (hors gaine). Plus le câble est exposé au-delà de la gaine, plus il risque de se retourner et de s'endommager en cours d'opération. Limitez la longueur de câble nu à ¼ po (6 mm) à l'aide d'un manchon fait d'un morceau de gaine (« manchon de chaine »).

Montage de la tête pénétrante

Les chaînes de curage sont dotées de têtes pénétrantes afin de faciliter la création d'un trou en cas de blocage pour évacuer la conduite et permettre l'acheminement de la chaîne de curage dans une zone. Reportez-vous à la Figure 13 pour obtenir des informations sur le montage.

1/4 po (6 mm) MAX. Insertion complète Collier Serrer fermement les vis de réglage

Figure 13 – Montage de la tête pénétrante

Consignes d'utilisation

AVERTISSEMENT

Portez systématiquement des lunettes de sécurité et des gants en bon état lors de la manipulation ou de l'utilisation du dégorgeoir. Afin de limiter les risques d'infection, brûlure ou autre graves lésions corporelles, prévoyez des gants en latex ou caoutchouc, une visière, des vêtements de protection, un respirateur ou autres équipements de protection appropriés en présence de produits chimiques, bactéries ou autres substances potentiellement toxiques ou infectieuses.

N'utilisez pas de perceuse électrique sur secteur. L'utilisation d'une perceuse sur secteur augmenterait les risques de choc électrique.

Ne permettez pas à la chaine de curage en bout du câble de s'arrêter tant que la gâchette de la perceuse reste appuyée. Cela risquerait de mettre le câble en charge et provoquer le pliage ou la rupture du câble gainé, ce qui pourrait entrainer de graves blessures.

Respectez les règles d'hygiène d'usage. Ne jamais manger ou fumer lors de la manipulation ou utilisation du matériel. En fin d'opération, lavez vos mains et autres parties du corps exposées au contenu de la conduite à l'eau chaude savonneuse. Cela limitera les risques sanitaires associés à la présence de résidus toxiques ou infectieux.

Gardez une main sur le câble gainé à tout moment lorsque le dégorgoir tourne. Cela assurera un meilleur contrôle du câble et limitera les risques de son vrillage, pliage ou rupture, ainsi que les risques de blessure.

Positionnez le dégorgoir FlexShaft à moins d'un mètre (3 pieds) du point d'accès à la conduite ou soutenez le câble exposé de manière appropriée lorsque cette distance dépasse un mètre (3 pieds). Un écartement supérieur rendrait le câble plus difficile à contrôler et augmenterait les risques de vrillage, pliage ou rupture. Un câble vrillé, plissé ou rompu augmenterait les risques de blessure corporelle.

Un seul individu doit contrôler à la fois le câble gainé et la perceuse à piles. Ne jamais bloquer la gâchette de la perceuse en cours d'utilisation. Si le câble cesse de tourner, l'utilisateur doit pouvoir lâcher la gâchette de la perceuse à tout moment afin d'éviter qu'il se vrille, se plisse ou se casse dangereusement.

Respectez les consignes d'utilisation afin de limiter les risques de vrillage, rupture ou fouettement du câble, de renversement du dégorgeoir, de brûlure chimique, d'infection, etc.

1. Vérifiez la préparation appropriée du dégorgeoir et du chantier, ainsi que l'absence de curieux et autres distractions.
2. Retirez le câble gainé du dégorgeoir, puis introduisez-le dans la conduite. Il faut avoir au moins 1 pi (0,3 m) de câble à l'intérieur de la conduite afin d'empêcher la chaine de curage de ressortir et fouetter lorsque le dégorgeoir est mis en marche.

Guidez le câble gainé du dégorgeoir jusqu'à la conduite en minimisant la distance et les changements de direction. Ne tordez pas le câble excessivement, car cela augmenterait les risques de vrillage et de rupture.

En cas d'utilisation Lors de l'utilisation d'une caméra d'inspection pour suivre le processus de curage, la caméra peut être enfilée dans la conduite simultanément. Typiquement, le câble gainé et celui de la caméra peuvent être tenus et avancés ou retirés ensemble. Maintenez la caméra à une distance minimale de 1,5 pi (0,5 m) derrière la chaine de curage.

AVIS IMPORTANT Ne laissez jamais une chaine de curage en rotation heurter la tête ou le câble de la caméra. Cela pourrait les endommager.

1. Tenez-vous de manière à pouvoir contrôler à la fois le câble gainé et la perceuse (Figure 14) :
2. Assurez-vous de pouvoir rapidement lâcher la gâchette de la perceuse.
3. Votre main gantée doit être sur le câble gainé afin de le contrôler et le soutenir lors de son avancement dans la conduite et contre le blocage.
4. Assurez-vous de pouvoir maintenir votre équilibre, de ne pas avoir à vous pencher sur le dégorgeoir et de ne pas risquer de tomber sur celui-ci, la conduite, etc.

Une telle position de travail aidera à maintenir le contrôle du câble et du dégorgoir FlexShaft.

3 pied (1 m) MAX.

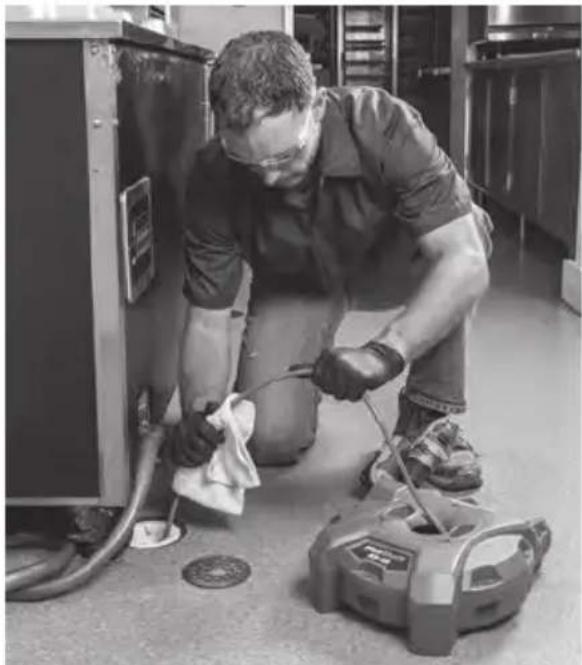

Figure 14 – En position de travail

1. Vérifiez qu'au moins 1 pi (0,3 m) de câble gainé est à l'intérieur de la conduite.
2. Assurez-vous de la préparation appropriée de la perceuse, puis appuyez momentanément sur sa gâchette pour vérifier son sens de rotation. Le sens de rotation de la perceuse devrait correspondre à la flèche du tambour. (voir la Figure 4). N'utilisez la marche arrière que dans les cas précis indiqués plus loin. La rotation en marche arrière risque d'endommager le câble FlexShaft.
3. Posez une main sur le câble et l'autre sur la poignée de la perceuse.
4. Les dégorgeoirs FlexShaft font appel à un régime de rotation élevé à faible couple pour assurer le curage des conduites. Les câbles gainés du FlexShaft sont plus souples que les autres types de câbles de curage. Le meilleur moyen d'utiliser le dégorgeoir FlexShaft est de ralentir l'avancement du câble à la rencontre d'un blocage, puis de curer la canalisation en le retirant. Il importe de laisser la vitesse de rotation de la chaine se charger du curage de la conduite. Ne tentez jamais de forcer une chaine de curage à travers un blocage.
5. Avancement et retrait du câble gainé – Lubrifiant FlexShaft

Dans certains cas, il peut être bénéfique d'enduire la gaine du câble avec du lu-

brifiant RIDGID FlexShaft. Cela facilite son avancement le long de la conduite et permet une plus grande distance de nettoyage. Pour ce faire, tenez une serviette propre enduite de lubrifiant dans votre main gantée afin d'enduire le câble gainé lorsque vous le faites avancer (Figure 15). Rajouter du lubrifiant à la serviette au fur et à mesure de l'avancement.

Utilisez exclusivement du lubrifiant RIDGID FlexShaft. D'autres types de lubrifiant risquent d'être inadaptés aux conduites d'évacuation ou risquent de contaminer l'eau.

Lors du retrait du câble gainé, il préférable d'utiliser une serviette pour essuyer la gaine du câble au fur et à mesure de son retrait et de son rembobinage dans le tambour.

Figure 15 – Application de lubrifiant sur la gaine du câble

1. Lancement de la chaîne de curage

En fin d'opération, il est préférable de continuer à faire tourner la chaine de curage durant le retrait du câble afin de parfaire le nettoyage de la canalisation. Ne lancez la rotation du câble/de la chaine de curage qu'après l'avoir introduite sur une distance minimale de 1 pi dans la conduite. Pour lancer la rotation du câble, tenez la poignée de la perceuse fermement, puis appuyez sur sa gâchette L'individu qui contrôle le câble gainé doit aussi contrôler la gâchette de la perceuse. Ne pas utiliser le dégorgeoir avec un individu contrôlant le câble gainé et un autre, la perceuse. Ne permettez pas au câble de se mettre en charge et se déformer à l'extérieur de la conduite. Cela risquerait de provoquer le vrillage, le pliage ou la rupture du câble. Lâchez la gâchette à tout moment pour interrompre la rotation du câble. Pour obtenir de meilleurs résultats, faites tourner le câble à plein régime lors du dégagement des blocages. Ne tentez jamais de forcer la chaine de curage à travers un blocage. Dans certains cas, une variation de régime aidera à franchir les coudes. L'utilisation momentanée de la marche AVANT ou MARCHE ARRIÈRE tout en faisant avancer le câble gainé peut éventuellement l'aider à négocier la conduite et les blocages.

1. De manière générale, il est préférable d'introduire le câble dans la conduite d'évacuation avant de lancer la perceuse. Tenez la gaine à proximité de la sortie du tambour du dégorgoir. Tirez-en une longueur de 6 po à 12 po (150 mm à 300 mm) du tambour pour former une légère courbure. Votre main gantée doit rester sur le câble gainé afin de le contrôler et le soutenir. Un câble mal soutenu risque de se plisser ou se tordre et s'endommager ou blesser l'utilisateur. Introduisez le câble gainé dans la conduite (Figure 16, Étape 1).
2. Continuez de faire avancer le câble jusqu'à ressentir une résistance. Travaillez la chaine de curage précautionneusement à travers le blocage. Ne forcez pas le câble gainé – si la chaine de curage ne tourne pas, elle ne peut pas nettoyer la conduite. Faites attention à la distance parcourue par le câble. Ne laissez pas le câble atteindre une conduite plus grande. Cela pourrait entrainer le bouclage du câble ou autres dégâts. (Figure 16, Étape 2).

Principe de fonctionnement des dégorgeoirs FlexShaft (voir ci-dessous) :

1. Faites avancer la chaine de curage (normalement sans qu'elle tourne) jusqu'à la partie de conduite nécessitant un curage.
2. En présence d'un blocage, faites passer la chaîne de curage à travers du blocage.
3. Si possible, maintenez un filet d'eau afin de chasser les débris de curage éventuels.

1. Faites tourner le câble avec chaîne de curage à plein régime.
2. Continuez de faire tourner la chaine. Retirez le câble de façon à éliminer le blocage.
3. Continuez de ramener le câble progressivement pour permettre à la chaine de curage de nettoyer les parois de conduite.

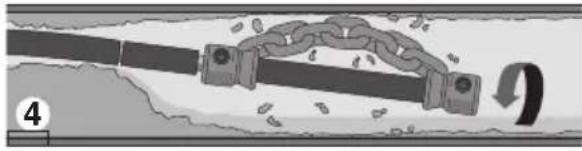

Figure 16 – Étapes de fonctionnement avec chaîne de curage

1. Une fois la conduite débouchée, établissez si possible un filet d'eau afin d'en chasser les débris et nettoyer le câble gainé lors de son retrait. Ceci peut se faire en ouvrant un robinet sur le réseau ou par d'autres méthodes. Faites attention au niveau de l'eau, car la conduite risque de se boucher à nouveau (Figure 16, Etape 3).
2. Dès que la chaine de curage a franchi le blocage ou la zone de curage, appuyez à fond sur la gâchette de la perceuse afin de relancer la rotation de la chaine. Ramenez le câble gainé lentement en arrière le long de la conduite pour que la chaine de curage nettoie ses parois et morcelle le blocage. (Figure 16, Étapes 4 et 5). Si le câble cesse de tourner, arrêtez la perceuse. Ceci risquerait de provoquer le vrillage et pliage du câble. Lâchez la gâchette à tout moment pour arrêter la rotation du câble.

Notez le mouvement du câble dans votre main et le bruit produit par la perceuse, ainsi que celui de la chaine de curage à l'intérieur de la conduite. Si l'embrayage intégré de la perceuse FlexShaft se désengage (en raison des bruits de l'embrayage ou de la perceuse et une éventuelle vibration de la perceuse), il est probable que le câble a cessé de tourner. Reportez-vous

aux réglages de l'embrayage réglable de la perceuse dans la section Montage et fonctionnement de la perceuse. Si cela se produit, relâchez la gâchette de la perceuse pour arrêter la rotation de la perceuse. Lorsque la perceuse arrête de tourner, l'embrayage se réengage automatiquement. Toutefois, si l'embout du câble s'embourbe, dégagez-le avant de continuer.

Il sera peut-être nécessaire de sortir la chaîne de curage du blocage afin de lui permettre de retrouver son plein régime.

Si la chaine de curage s'embourbe, l'utilisation momentanée de la marche arrière peut aider à la dégager. Afin d'éviter d'endommager le câble, n'utilisez pas la marche arrière pendant plus de quelques secondes à la fois. Dans certains cas, il sera possible de retirer le câble gainé et le blocage manuellement de la conduite. Le cas échéant, faites attention de ne pas endommager le câble gainé. Retirez le blocage de la chaine de curage, puis reprenez le curage de la conduite comme précédemment indiqué.

Lorde l'utilisation d'une caméra, faites attention de ne pas ramener la chaine de curage contre la tête ou le câble de celle-ci.

Dans certains cas, afin de nettoyer côté opposé de la conduite, vous pouvez utiliser la perceuse en MARCHE ARRIÈRE pendant une courte période.

1. Continuez le curage du restant de la conduite en ramenant le câble. Une fois la conduite nettoyée, retirez le câble et rembobinez-le dans le dégorgeoir Faites particulièrement attention durant ce processus, car le câble risque de s'entraver dans un blocage en cours d'opération (Figure 16, Étape 6).
2. Gardez l'oeil sur les repères de la gaine du câble lors du retrait; écoutez attentivement les bruits émis par la chaîne lorsqu'elle s'approche du bout du tuyau. Lâchez la gâchette de la perceuse dès que la chaîne de curage s'approche du bout de la conduite. Ne jamais retirer la chaîne de curage tant qu'elle tourne. La chaîne risque de fouetter et provoquer de graves lésions corporelles.
3. Au besoin, répétez le processus précédent pour parfaire le curage.
4. Retirez le câble restant de la conduite manuellement, puis réintroduisez-le dans le tambour. Préparez le dégorgeoir pour son transport.

Utilisation de la perceuse avec brosses

La perceuse avec brosse fonctionne de la même manière que la chaîne de curage. Les brosses sont utilisées pour netoyer en profondeur les conduites et non pour éliminer les obstructions. Éliminez d'abord les obstructions et les débris lourds à l'aide d'une chaîne de curage ou en utilisant d'autres méthodes. En général, les chaînes de curage tournent pendant le retrait du câble de la conduite, alors que les brosses sont utilisées pendant l'introduction du câble. Cela est dû au fait que les brosses occupent tout l'intérieur de la conduite et propulsent tout débris faisant obstacle. Voir la Figure 17 pour les étapes générales.

Étape 3 Figure 17 – Nettoyage des parois de la conduite à l'aide d'une brosse

1. Introduire la brosse (normalement, elle ne tourne pas) dans la conduite d'évacuation.
2. A proximité de la zone de la conduite à nettoyer, commencez, si possible, à écouler de l'eau à travers la conduite afin d'évacuer les débris pendant le nettoyage.
3. Tournez le câble/la brosse à plein régime et introduisez progressivement le câble dans la conduite pour nettoyer les parois à souhait.

Vous pouvez également utiliser à la fois les brosses et les chaînes de curage tels que des dispositifs de centrage ou pour un nettoyage combiné. Il revient à l'utilisateur de décider de quelle méthode adoptée en fonction des tâches à réaliser.

Pour choisir davantage des accessoires, vous, pouvez utiliser des têtes de pointe de pénétration et les brosses ou des chaînes de curage.

Vidange du tambour

Si le câble est nettoyé pendant qu'il est tiré de la conduite, il ne devrait pas être nécessaire de vidanger le tambour. Au besoin, il convient d'enlever le capuchon du câble et de retourner le dégorgeoir afin de le vidanger.

Transport et remisage

AVERTISSEMENT Rembobinez le câble et la chaîne de curage dans le tambour et fixe le capuchon. Retirez la perceuse de l'arbre d'entrée. Ne pas laisser la perceuse en place lors du transport et du remisage afin d'éviter le renversement et l'endommagement du dégorgeoir.

Rangez le dégorgeoir dans un local sec ou suffisamment protégé contre les intempéries. Gardez-le sous clé et hors de la portée des enfants et novices. Ce dégorgeoir peut devenir dangereux entre les mains d'individus n'ayant pas reçu la formation nécessaire.

Avertissement

Retirez la perceuse du dégorgeoir avant toute intervention.

Portez systématiquement des lunettes de sécurité et autres équipements de protection appropriés lors de toute intervention.

Nettoyage

Il est conseillé d'utiliser une serviette pour essuyer le câble gainé lors de son retrait de la conduite afin d'assurer la propreté de l'appareil. Au besoin, le câble gainé peut être retiré du dégorgeoir pour ouvrir et rincer/nettoyer le tambour de l'appareil.

Nettoyez le dégorgeoir avec de l'eau savonneuse chaude et/ou un désinfectant doux. Vidangez le dégorgeoir au besoin.

Lubrification

Les dégorgeoirs FlexShaft sont lubrifiés à vie par le fabricant.

Remplacement des câbles gainés

1. Placez le dégorgeoir sur le sol en position d'utilisation horizontale.
2. Retirez entièrement le câble gainé du dé-gorgeoir.
3. Retirez les vis d'assemblage du dégorgeoir à l'aide d'une vis cruciforme. Retirez le tambour supérieur (Figure 18)

Embrayage de câble Platine de retenue

Figure 18 - Dépose du tambour supérieur du dégorgeoir

0,25 po MAX. Conduite de câble Coupleur de câble Goupille

Figure 19 - Montage des câbles de rechange

1. Retirez les vis de fixation de la platine de retenue, puis retirez la platine (Figure 18).
2. Retirez la goupille de crantage du coupleur de câble.
3. Retirez le coupleur du câble de l'arbre d'embrayage de câble intégré, puis retirez le câble gainé.
4. Réassemblez en inversant le processus. Insérez complètement le câble dans la conduite du câble. La distance entre l'extrémité de la gaine et le coupleur ne doit pas dépasser 0,25 po (6 mm) (Voir la Figure 19).
5. Fixez fermement toutes les vis de fixation. Ne les serrez pas excessivement.

Dépannage

SYMPTÔME CAUSE POSSIBLE SOLUTION
Plissage ou rupture du câble.	Câble gainé en charge.	Ne forcez pas le câble gainé. Respectez les consignes du mode d'emploi.
	Type de dégorgeoir FlexShaft ou type de chaine de curage inadapté à la section de la conduite.	Utilisez l'ensemble dégorgeoir FlexShaft et chaine de curage adapté à la section de conduite.
	Perceuse en marche arrière.	N'utilis ez la marche arrière que pour débloquer le câble.
	Câble exposé à l'acide ou corrodé.	Nettoyez le câble gainé régulièrement.
	Usure excessive du câble ou de la gaine.	Remplacez le câble gainé usé.
	Câble gainé mal soutenu.	Reportez-vous aux consignes visant le soutien approprié des câbles gainés.
	Chaine de curage mal installée ou mal réglée.	Installez et réglez la chaine de curage, voir les consignes correspondantes.
	Perceuse inappropriée ou mal réglée.	Utilisez une perceuse appropriée et réglée, voir les consignes correspondantes.
Oscillation ou déplacement du dégorgeoir FlexShaft en cours de curage.	Sol dénivelé.	Posez le dégorgeoir sur une surface stable et de niveau.

Avertissement

Le manque de révision ou de réparation du dégorgeoir risque de le rendre dangereux.

Le chapitre « Consignes d'entretien » couvrira la majorité des besoins de révision du dégorgeoir. Tout problème qui ne serait pas couvert dans cette section devrait être confié à un réparateur RIDGID indépendant. Utilisez exclusivement des pièces de rechange RIDGID.

Reportez-vous à la section Coordonnées RIDGID de ce manuel pour localiser le réparateur RIDGID le plus proche ou pour adresser toutes questions éventuelles visant la révision et réparation de l'appareil.

Avertissement

Afin de limiter les risques d'accident grave, n'utilisez que ses accessoires spécifiquement prévus pour les dégor-geoirs RIDGID K9-12 FlexShaft, tels que ceux indiqués ci-après.

Réf. de catalogue	Description
64283 O	haîne de curage dentée simple pour câble, 14 po, 112 po et conduites de 2 po
64293 O	haîne de curage simple pour câble, 14 po, 112 po et conduites de 2 po
64288 O	haîne de curage dentée double pour câble, 14 po, et conduites de 2 po
64298 O	haîne de curage double pour câble, 14 po, et conduites de 2 po
64338 O	carton de 12 cartouches de 8 oz de lubrifiant FlexShaft
64343 O	Câble gainé 14 po de 50 pi avec raccords
64363 A	Accessoires pour tuyau à paroi RIDGID 112 po RIDGID
64368 A	Accessoires pour tuyau à paroi RIDGID 112 po
71838 T	tête à billes pénétrante 1 12 po
71843 T	Tarière articulée pénétrante de 2 po
68923 B	ague de fixation de brosse pour câble de 14 po (6 mm)
68933 B	Brosse en nylon de 1,5 po (40 mm) pour câble de 14 po (6 mm)
68938 B	brosse en nylon de 2 po (50 mm) pour câble de 14 po (6 mm)

Consultez le catalogue Ridge Tool en ligne à l'adresse RIDGID. com ou reportez-vous à la section Coordonnées pour la liste complète des accessoires RIDGID disponibles.

Recyclage

Certains composants de ces appareils ont une valeur de recyclage. Des entreprises de recyclage sont disponibles au niveau local. Disposez de ce matériel selon la réglementation en vigueur. Consultez les services de déchets locaux pour de plus amples renseignements.

Nous déclarons que lorsqu'elles sont utilisées selon leur mode d'emploi, les machines indiquées ci-dessus répondent aux exigences applicables des directives et normes ci-après.

Full lifetime warranty (garantie légale étendue à la durée de vie du produit, voir conditions de garantie / legal warranty extended to the product lifecycle, see warranty conditions)

Les outils RIDGID ^x sont garantis contre tous vices de matériaux et de main d'oeuvre.

Durée de couverture

Cette garantie est applicable durant la vie entière de l'outil RIDGID ^®. La couverture cesse dès lors que le produit devient inutilisable pour raisons autres que des vices de matériaux ou de main d'oeuvre.

Pour invoquer la garantie

Pour toutes réparations au titre de la garantie, il convient d'expédier le produit complet en port payé à la RIDGE TOOL COMPANY, Elyria, Ohio, ou bien le remettre à un réparateur RIDGID® indépendant agréé. Les clés à pipe et autres outils à main doivent être ramenés au lieu d'achat.

Ce que nous ferons pour résoudre le problème

Les produits sous garantie seront à la discrétion de RIDGE TOOL, soit réparés ou remplacés, puis réexpédiés gratuitement : ou si, après trois tentatives de réparation ou de remplacement durant la période de validité de la garantie le produit s'avère toujours défectueux, vous aurez l'option de demander le remboursement intégral de son prix d'achat.

Ce qui n'est pas couvert

Les défaillances dues au mauvais emploi, à l'abus ou à l'usure normale ne sont pas couvertes par cette garantie. RIDGE TOOL ne sera tenue responsable d'aucuns dommages directs ou indirects.

L'influence de la législation locale sur la garantie

Puisque certaines législations locales interdisent l'exclusion des dommages directs ou indirects, il se peut que la limitation ou exclusion ci-dessus ne vous soit pas applicable. Cette garantie vous donne des droits spécifiques qui peuvent être éventuellement complétés par d'autres droits prévus par votre législation locale.

Il n'existe aucune autre garantie expresse

Cette GARANTIE PERPETUELLE INTEGRALE est la seule et unique garantie couvrant les produits RIDGID. Aucun employé, agent, distributeur ou tiers n'est autorisé à modifier cette garantie ou à offrir une garantie supplémentaire au nom de la RIDGE TOOL COMPANY.
