Marque	RIDGID
Modèle	K3800
Type	Machine de nettoyage de canalisations (dégorgeoir électrique)
Capacité de curage	Diamètre maxi 4 po (100 mm), longueur maxi 100 pi (30 m)
Diamètres de câble compatibles	1/4 po, 5/16 po, 3/8 po, 1/2 po
Tambour standard	100 pi de câble 3/8 po ou 90 pi de câble 1/2 po
Tambour d'évier (option)	50 pi de câble 5/16 po
Moteur	Universel réversible 120 V, 50-60 Hz, 1/10 HP, 1,5 A
Alimentation	120 V CA, 50-60 Hz (version 220-240 V disponible sur demande)
Dimensions (L x H x l)	48 cm x 43 cm x 36 cm
Niveau sonore (pression)	76,1 dB(A), K=3
Niveau sonore (puissance)	80,01 dB(A), K=3
Sécurité	Disjoncteur différentiel GFCI intégré, pédale de commande, gants fournis
Accessoires inclus (selon version)	Câbles, outils de coupe (tarière, couteau), clé de découplage, gants
Système d'avance	Manuel standard ; option système AUTOFEED® automatique
Garantie	Garantie à vie (FULL LIFETIME WARRANTY) sur défauts de matériaux et main d'œuvre
Entretien	Lubrification régulière, rinçage des câbles à l'eau, stockage à l'intérieur
Service après-vente	Réparateur agréé RIDGID, retour usine possible

FOIRE AUX QUESTIONS - K3800 RIDGID

Comment utiliser la marche arrière sur le K3800 ?

La marche arrière (REV) est réservée pour déloger un outil coincé. Placez le commutateur FOR/OFF/REV en position REV, serrez la vis avant pour bloquer le câble, puis appuyez brièvement sur la pédale. Dès que l'outil est dégagé, remettez le commutateur en position FOR. N'utilisez la marche arrière que pour cette opération, car elle endommage le câble.

Comment installer le tambour sur le K3800 ?

Desserrez la molette pour basculer le berceau du tambour d'environ 15 degrés. Ouvrez l'étrier avant en tirant sur la broche. Alignez l'arbre d'entraînement du tambour avec l'alésage de la boîte de vitesses, puis faites coulisser. Tournez lentement le tambour jusqu'à ce que l'arbre s'engage. Rabattez l'étrier et verrouillez-le jusqu'à ce que la broche s'enclenche.

Quels types de câbles puis-je utiliser avec le K3800 ?

Le K3800 accepte des câbles de diamètres 1/4 po, 5/16 po, 3/8 po et 1/2 po. Pour les éviers, utilisez le tambour d'évier optionnel (A-381) avec câble 5/16 po. Les câbles de 3/8 po conviennent pour des canalisations de 1 1/2 à 3 po, et ceux de 1/2 po pour des canalisations de 2 à 4 po.

Comment entretenir la machine et les câbles ?

Après chaque usage, rincez les câbles à l'eau claire pour éliminer les dépôts corrosifs. Lubrifiez régulièrement les câbles et raccords avec de l'huile RIDGID Cable Rust Inhibitor. Graissez les mécanismes du guide-câbles. Stockez la machine à l'intérieur, hors de portée des enfants.

Que faire si le câble se coince dans la canalisation ?

Relâchez la pédale immédiatement. Tirez sur le câble par à-coups pour tenter de libérer l'outil. Si cela ne fonctionne pas, utilisez la marche arrière (voir question correspondante). Ne forcez jamais le câble ; laissez l'outil de coupe tourner lentement. Rincez la canalisation après avoir dégagé l'obstacle.

Comment remplacer le câble usé ou endommagé ?

Débranchez la machine et mettez le commutateur sur OFF. Enlevez le tambour. Retirez les cerclips, le palier avant et le tambour interne. Enfilez le nouveau câble à travers le guide-câble, fixez l'extrémité sous le collier à l'arrière du tambour en serrant les boulons. Remontez le tambour interne et les cerclips, puis réinstallez le tambour sur la machine.

Quels accessoires sont compatibles avec le K3800 ?

Seuls les accessoires RIDGID spécifiés sont compatibles. Notamment les tambours A-380 (standard) et A-381 (évier), le système d'avance automatique AUTOFEED, les câbles C-31/C-32/C-33 (3/8 po) et C-44/C-45/C-46 (1/2 po), ainsi que divers outils de coupe (tarières, couteaux, têtes d'aspic). Consultez le catalogue RIDGID pour la liste complète.

Comment transporter le K3800 ?

Pour faciliter le transport, déposez le tambour du cadre. L'ensemble se porte alors en deux parties équilibrées. Un chariot de transport optionnel (réf. 55017) est également disponible pour déplacer la machine plus aisément.

Quelles sont les consignes de sécurité essentielles lors de l'utilisation ?

Portez toujours les gants fournis et des lunettes de sécurité. Gardez les mains éloignées du tambour en rotation. Ne jamais utiliser la machine si l'opérateur ou la machine a les pieds dans l'eau. Utilisez exclusivement la pédale de commande. Assurez-vous que le disjoncteur différentiel GFCI fonctionne avant chaque usage. Ne laissez pas la torsion du câble s'accentuer.

Comment contacter le service après-vente RIDGID ?

Pour toute question ou réparation, contactez Ridge Tool Company au [phone] ou visitez RIDGID.com. Confiez l'outil à un réparateur agréé ou renvoyez-le à l'usine. La garantie à vie couvre les défauts de matériaux et de main d'œuvre. Utilisez exclusivement des pièces de rechange d'origine.

MODE D'EMPLOI K3800 RIDGID

Dégorgoir électrique

Lisez soigneusement ce manuel avant d'utiliser cet appareil. Le non-respect des consignes suivantes augmenterait les risques de choc électrique, d'incendie et/ou de graves blessures corporelles.

Dégorgeoir électrique K-3800

Notez le numéro de série ci-dessous et conservez le numéro de série du produit qui se trouve su plaque signalétique.
N° de série

Table des matières

Fiche d'enregistrement du numéro de série de la machine....15

Symboles de sécurité....17

Consignes générales de sécurité

Sécurité du chantier....17

Sécurité électrique....17

Sécurité individuelle....18

Utilisation et entretien de l'appareil....18

Service après-vente....19

Consignes de sécurité particulières

Sécurité de la machine....19

Description, spécifications et équipements de base

Description....19

Spécifications....20

Équipement standard....20

Accessoires....20

Assemblage de la machine

Montage du tambour 21

Montage du système d'avance automatique AUTOFEED ®......21

Inspection de la machine....22

Préparation de la machine....23

Utilisation de la machine

Machine à avance manuelle....24

Machine à avance automatique....25

Procédures spéciales

Utilisation de la marche arrière....26

Dépose du tambour....27

Transport de la machine....27

Vidange de l'eau du tambour 27

Remplacement des câbles

Dépose des câbles endommagés ou usés....27

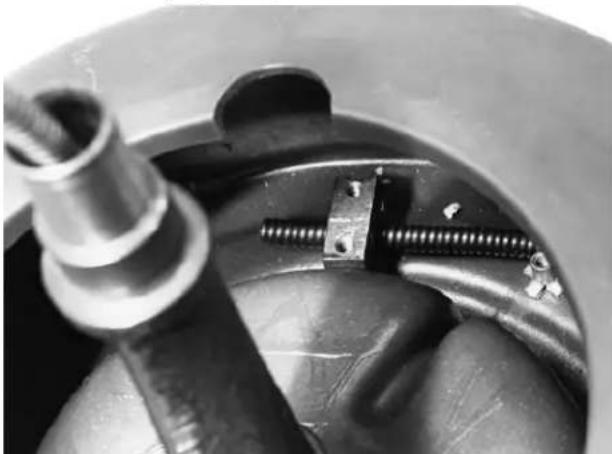

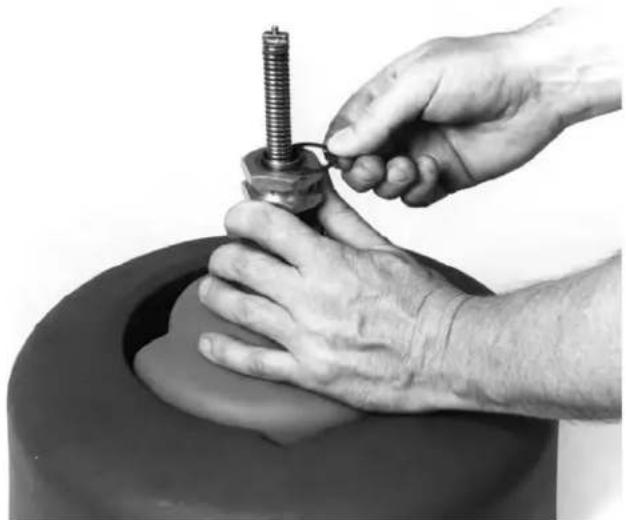

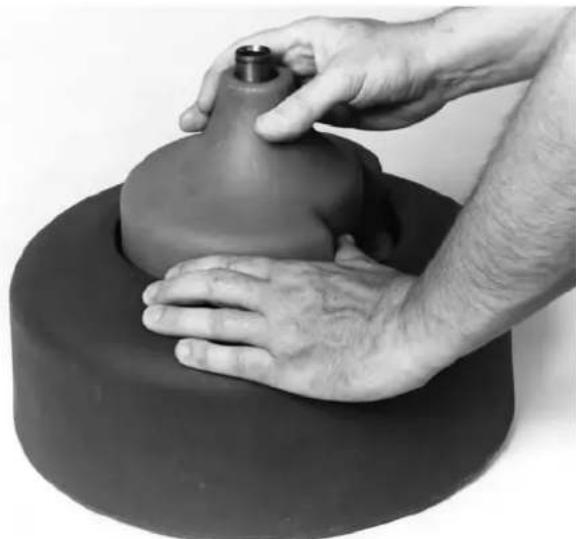

Installation des câbles de rechange....28

Accessoires

Outils et câbles de rechange....29

Entretien

Lubrification....30

Système d'avance automatique AUTOFEED....30

Câbles 30

Stockage de la machine 30

Service après-vente et réparations....30

Dépannage....31

Déclaration de conformité CE.... recto de page de garde

Garantie à vie.... Page de garde

Traduction de la notice originale

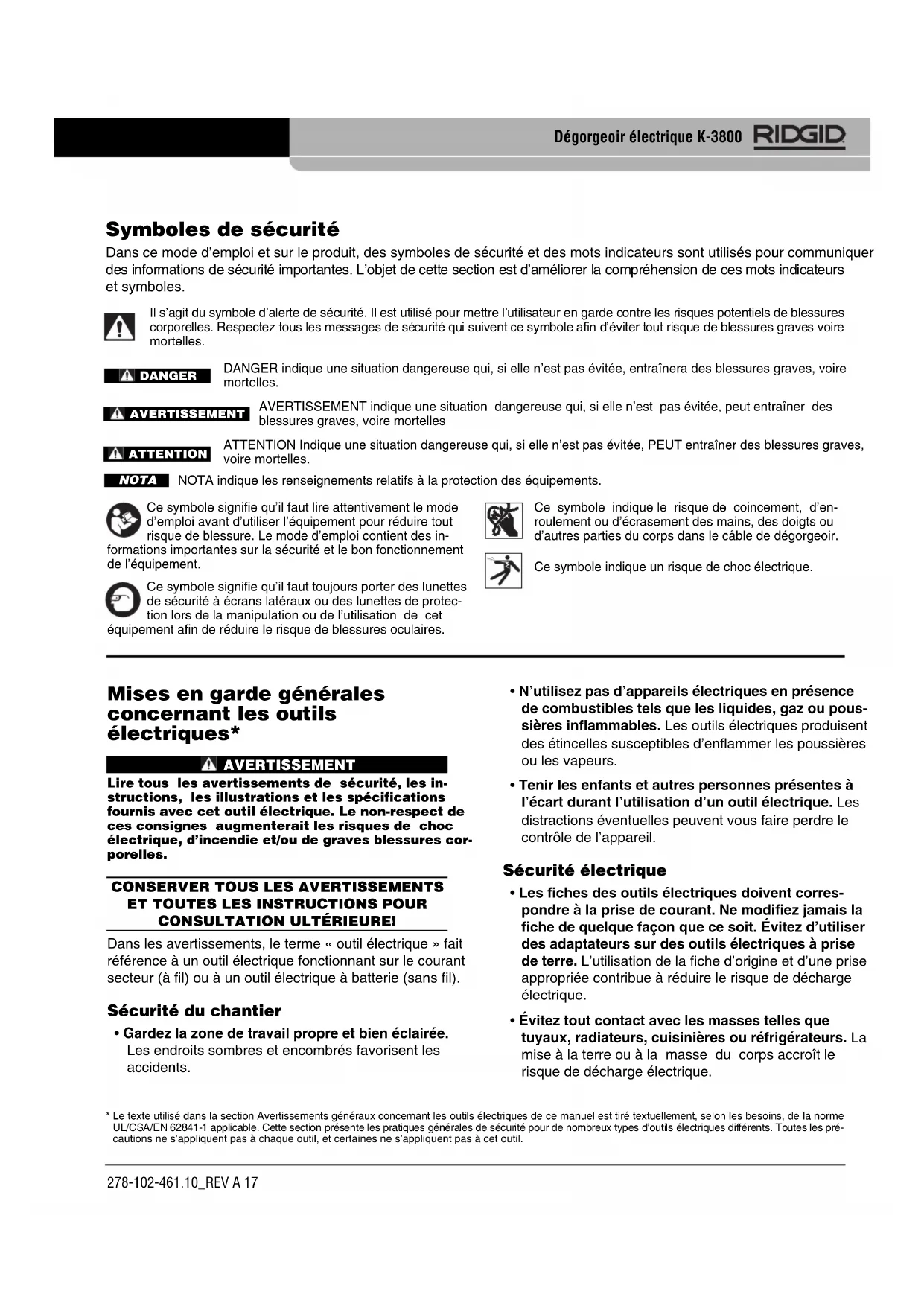

Symboles de sécurité

Dans ce mode d'emploi et sur le produit, des symboles de sécurité et des mots indicateurs sont utilisés pour communiquer des informations de sécurité importantes. L'objet de cette section est d'améliorer la compréhension de ces mots indicateurs et symboles.

Il s'agit du symbole d'alerte de sécurité. Il est utilisé pour mettre l'utilisateur en garde contre les risques potentiels de blessures corporelles. Respectez tous les messages de sécurité qui suivent ce symbole afin d'éviter tout risque de blessures graves voire mortelles.

DANGER

DANGER indique une situation dangereuse qui, si elle n'est pas évitée, entraînera des blessures graves, voire mortelles.

Avertissement

AVERTISSEMENT indique une situation dangereuse qui, si elle n'est pas évitée, peut entraîner des blessures graves, voire mortelles.

Attention

ATTENTION Indique une situation dangereuse qui, si elle n'est pas évitée, PEUT entraîner des blessures graves, voire mortelles.

NOTA indique les renseignements relatifs à la protection des équipements.

Ce symbole signifie qu'il faut lire attentivement le mode d'emploi avant d'utiliser l'équipement pour réduire tout risque de blessure. Le mode d'emploi contient des informations importantes sur la sécurité et le bon fonctionnement de l'équipement.

Ce symbole signifie qu'il faut toujours porter des lunettes de sécurité à écrans latéraux ou des lunettes de protection lors de la manipulation ou de l'utilisation de cet équipement afin de réduire le risque de blessures oculaires.

Ce symbole indique le risque de coïncement, d'enroulement ou d'écrasement des mains, des doigts ou d'autres parties du corps dans le câble de dégorgeoir.

Ce symbole indique un risque de choc électrique.

Avertissement

Lire tous les avertissements de sécurité, les instructions, les illustrations et les spécifications fournies avec cet outil électrique. Le non-respect de ces consignes augmenterait les risques de choc électrique, d'incendie et/ou de graves blessures corporelles.

Conserver tous les avertissements et TOUTES les instructions pour consultation ultérieure!

Dans les avertissements, le terme « outil électrique » fait référence à un outil électrique fonctionnant sur le courant secteur (à fil) ou à un outil électrique à batterie (sans fil).

Sécurité du chantier

- Gardez la zone de travail propre et bien éclairée. Les endroits sombres et encombrés favorisent les accidents.

• N'utilisez pas d'appareils électriques en présence de combustibles tels que les liquides, gaz ou poussières inflammables. Les outils électriques produisent des étincelles susceptibles d'enflammer les poussières ou les vapeurs.
• Tenir les enfants et autres personnes présentes à l'écart durant l'utilisation d'un outil électrique. Les distractions éventuelles peuvent vous faire perdre le contrôle de l'appareil.

Sécurité électrique

• Les fiches des outils électriques doivent correspondre à la prise de courant. Ne modifiez jamais la fiche de quelque façon que ce soit. Évitez d'utiliser des adaptateurs sur des outils électriques à prise de terre. L'utilisation de la fiche d'origine et d'une prise appropriée contribue à réduire le risque de décharge électrique.
• Évitez tout contact avec les masses telles que tuyaux, radiateurs, cuisinières ou réfrigérateurs. La mise à la terre ou à la masse du corps accroît le risque de décharge électrique.
• N'exposez pas les outils électriques à la pluie ou à l'humidité. Toute infiltration d'eau à l'intérieur d'un appareil électrique augmente les risques de choc électrique.
• Ne pas maltraiter le cordon. N'utilisez jamais le cordon pour transporter, tirer ou débrancher l'outil électrique. Gardez le cordon à l'abri des sources de chaleur, de l'huile, des angles tranchants et des pièces mobiles. Un cordon endommagé ou emmêlé accroît le risque de décharge électrique.
• Lors de l'utilisation d'un outil électrique à l'extérieur, utiliser la rallonge prévue pour un usage en extérieur. L'utilisation d'un cordon prévu pour l'extérieur réduit le risque de décharge électrique.
• Si l'utilisation d'un outil électrique dans un endroit humide est inévitable, utilisez une alimentation protégée par un disjoncteur différentiel (GFCI). L'utilisation d'un disjoncteur différentiel réduit les risques de choc électrique.

Sécurité individuelle

• Restez vigilant, concentrez-vous sur ce que vous faites et faites preuve de bon sens lorsque vous utilisez un appareil électrique. N'utilisez pas ce type d'outil électrique en cas de fatigue ou sous l'emprise de drogues, d'alcool ou de médicaments. Un instant d'inattention peut entraîner de graves blessures lorsque l'on utilise un appareil électrique.
• Utilisez un équipement de protection individuelle. Portez systématiquement des lunettes de sécurité. Les équipements protecteurs tels qu'un masque antipoussière, des chaussures de sécurité antidérapantes, un casque ou une protection auditive utilisés dans des conditions appropriées réduisent les risques de blessure.
• Évitez tout démarrage accidentel. Assurez-vous que l'interrupteur est en position d'arrêt avant de raccorder l'outil à une prise de courant ou à une batterie, de le saisir ou de le transporter. Évitez de transporter un outil électrique avec le doigt sur l'interrupteur ou de mettre sous tension un outil électrique avec l'interrupteur en position de marche pour prévenir les accidents.
• Veillez à enlever toute clé ou tout outil de réglage avant de mettre l'outil électrique en marche. Une clé laissée sur une partie rotative de l'appareil peut entraîner des blessures corporelles.
• Ne vous mettez pas en porte-à-faux. Maintenez une bonne assise et un bon équilibre à tous moments. Cela permet un meilleur contrôle de l'outil électrique dans des situations imprévisibles.
• Habillez-vous de manière appropriée. Ne portez pas de vêtements amples ou de bijoux. Gardez vos cheveux et vos vêtements à l'écart du mécanisme. Les vêtements amples, les bijoux et les cheveux longs peuvent se retrouver coincés dans le mécanisme.
• Si des mécanismes sont prévus pour le raccordement à des équipements d'extraction et de collecte de poussière, s'assurer qu'ils sont raccordés et utilisés correctement. L'utilisation d'un dispositif de captation des poussières peut réduire les dangers liés à la poussière.
• Ne laissez pas la familiarité acquise par l'utilisation fréquente des outils vous permettre de devenir complaisant et d'ignorer les principes de sécurité des outils. Un geste imprudent peut entraîner des blessures graves en une fraction de seconde.

Utilisation et entretien de l'outil électrique

• Ne forcez pas l'appareil électrique. Utilisez l'outil électrique adapté au travail à effectuer. L'outil approprié assurera un meilleur travail et une meilleure sécurité s'il est utilisé au régime prévu.
• N'utilisez pas un appareil si son interrupteur ne permet pas de le mettre en marche ou de l'arrêter. Tout appareil qui ne peut pas être contrôlé par son interrupteur est dangereux et doit être réparé.
• Débranchez la fiche de la source d'alimentation et/ou retirez la batterie, si elle est détachable, de l'outil électrique avant d'effectuer tout réglage, de remplacer les accessoires ou de ranger les outils électriques. Ces mesures préventives réduisent le risque de démarrage accidentel de l'outil électrique.
• Rangez les outils électriques inutilisés hors de la portée des enfants et ne laissez pas des personnes qui ne sont pas familiarisées avec l'outil électrique ou ces instructions les utiliser. Les outils électriques sont dangereux entre les mains d'utilisateurs inexpérimentés.
• Effectuez l'entretien des outils électriques et des accessoires. Vérifiez que l'outil électrique ne présente pas de pièces mobiles grippées ou désaxées, de pièces cassées ou d'autres problèmes susceptibles d'entraver son bon fonctionnement. En cas de dommage, faites réparer l'outil électrique avant de l'utiliser. De nombreux accidents sont causés par des outils électriques mal entretenus.
• Maintenez les outils de coupe bien affûtés et en bon état de propreté. Les outils bien entretenus et affûtés réduisent les risques de grippage et sont plus faciles à contrôler.
• Utilisez l'outil électrique, les accessoires, les outils de coupe, etc., conformément à ces instructions, en tenant compte des conditions de travail et de la tâche à effectuer. L'utilisation de l'outil électrique pour des travaux autres que ceux prévus peut entraîner une situation dangereuse.
• Gardez les poignées et les surfaces de prise sèches, propres et sans traces d'huile et de graisse. Les poignées ou les surfaces de prise glissantes ne permettent pas une manipulation et un contrôle sécuritaires de l'outil lors de situations inattendues.

Service après-vente

- Confiez l'outil électrique à un réparateur qualifié utilisant exclusivement des pièces de rechange identiques. Cela permet de garantir la sécurité de l'outil électrique.

Avertissement

Lisez soigneusement ce manuel avant d'utiliser le dégorgoir K-3800. Le non-respect des consignes suivantes augmenterait les risques de choc électrique, d'incendie et/ou de graves blessures corporelles.

Veuillez adresser toutes questions éventuelles aux services techniques de Ridge Tool Company en composant le [phone].

Sécurité du dégorgeoir

• Portez les gants fournis avec la machine. Ne saisissez jamais un câble en rotation avec un chiffon ou un gant en tissu mal ajusté. Ceux-ci pourraient s'enrouler autour du câble et provoquer de graves blessures.
• Évitez de surcharger les câbles. Gardez les deux mains sur le câble afin de mieux le contrôler durant sa rotation. Si les câbles sont trop sollicités en raison d'une obstruction, ils risquent de se tordre, de vriller ou de se rompre et de provoquer des blessures graves.
• Positionnez la machine à moins de deux pieds (50 cm) de l'entrée de la canalisation. Un écartement supérieur risque de provoquer la torsion ou le vrillage du câble.
• Cette machine ne nécessite qu'un seul opérateur. L'opérateur doit contrôler l'interrupteur à pédale et le câble.
• Utilisez l'interrupteur à pédale pour faire fonctionner la machine tout en gardant une bonne assise et un bon équilibre. N'utilisez pas la machine en marche arrière (REV). L'utilisation de la machine en marche arrière peut endommager le câble et ne doit servir qu'à faire reculer l'outil hors d'un obstacle.
• Gardez les mains éloignées du tambour rotatif et du tube de guidage. Évitez d'introduire votre main dans le tambour sans avoir préalablement débranché la machine. La main risque d'être happée par les pièces mobiles, ce qui peut entraîner des blessures graves.
• Prenez les précautions nécessaires lors du curage des canalisations où des produits de nettoyage ont été utilisés. Évitez le contact direct avec la peau et les yeux. Certains produits de curage peuvent provoquer de graves brûlures.
• N'utilisez pas la machine si l'opérateur ou la machine a les pieds dans l'eau. Cela augmenterait les risques de choc électrique.
• Portez des lunettes de sécurité et des chaussures à semelle en caoutchouc. Ces équipements de sécurité peuvent éviter de graves blessures corporelles.
• Utilisez le K-3800 exclusivement pour le curage des canalisations d'évacuation d'un diamètre maximum de 4 po. Suivez les instructions concernant l'utilisation de la machine. Toute autre utilisation, ainsi que la modification du dégorgeoir pour d'autres applications augmenterait les risques d'accident.

Description

Le dégorgeoir électrique RIDGID ^® K-3800 curera les canalisations d'évacuation d'un diamètre maximum de 4 po et 100 pieds de longueur. Le tambour fourni avec la machine peut contenir jusqu'à 100 pieds de câble de 3/8 po ou 90 pieds de câble de ^1/2 po. Un tambour d'évier en option contient 50 pieds de câble de ^5/16 po. Les deux tambours sont équipés d'un tambour interne pour empêcher l'enroulement du câble sur lui-même. Conçu pour nettoyer les canalisations d'évier, les avaloirs de sol et les exutoires de fumée.

Le tambour est piloté par un moteur en série universel de 110 HP dont le système électrique est mis à la terre. Un disjoncteur différentiel est incorporé au cordon d'alimentation de l'appareil, et une pédale de commande contrôle la mise en marche et arrêt du moteur. Lorsque le câble rencontre une résistance, le moteur passe automatiquement en

régime bas afin de fournir plus de puissance et assurer à l'opérateur un meilleur contrôle.

L'introduction et la sortie du câble de la canalisation se font manuellement. Un système AUTOFEED ^® assurant l'avance et le retrait automatique du câble est également disponible en option. Le tambour peut être incliné de manière à assurer l'angle d'attaque voulu. Le montage des divers outils sur le câble se fait par raccord rapide. Le tambour se sépare du châssis moteur pour permettre à l'opérateur de transporter l'ensemble à deux mains.

Capacité (∅)

de curage. Selon le câble choisi. (se reporter au tableau suivant)

∅ et longueur des canalisations

∅ Câble	∅ canalisation		Longueur
	po	mm	pi	m
Câble de 1⁄4 po	^3/_4 - 1^1/_4	19 - 32	35	10,6
Câble de 5⁄16 po	^3/_4 - 1^1/_2	19 - 38	50	15,2
Câble de 3⁄8 po	1^1/_2 - 3 38	-75	100	30,0
Câble de 1⁄8 po	2 - 4	50 - 100	90	27,0

Capacité du tambour

Tambour à

câbles standard....100 pieds de câble ∅ ½ po 90 pieds de câble ∅ ½ po

Tambour d'évier.....50 pieds de câble ∅ 5/16 po

Moteur

Type.... Moteur universel réversible à courant alternatif de 120 V/50-60 Hz, Moteur CA universel de 220-240 V disponible sur demande

Puissance nominale..... 1/10 HP

Intensité : 1,5 A

Poids

Longueur....48 cm (19 po)

Hauteur....43 cm (17 po)

Largeur....36 cm (14 po)

Pression sonore (I_RA).....76,1 dB(A), K=3

Puissance sonore (M)...80,01 dB(A), K=3

Équipement standard

K-3800 avec câble C-31 (réf. 53112) comprenant :

• Dégorgeoir modèle K-3800 - Flexible à âme interne ∅ ³ / _8 po de 50 pieds type C-31 • Tulipe T-202 • T-205 Couteau C ∅ 1% po • Couteau tête d'aspic T-211 - Clé de découplage A-13 - Paire de gants

K-3800 avec câble C-32 (réf. 53117) comprenant :

• Dégorgeoir modèle K-3800 - Flexible à âme interne ∅ 1 po de 75 pieds type C-32 - Tulipe T-202 • Couteau C T-205 • Couteau tête d'aspic T-211 • Clé de découplage A-13 - Paire de gants

K-3800 avec câble C-45 (réf. 53122) comprenant :

• Dégorgeoir modèle K-3800 - Flexible à âme interne ∅ ½ po de 75 pieds type C-45 • Tarière en entonnoir T-102 • Couteau à lame T-142 • Couteau tête d'aspic T-107 • Clé de découplage A-12 - Paire de gants

K-3800 avec câble C-46 (réf. 53127) comprenant :

• Dégorgeoir modèle K-3800 - Flexible à âme interne ∅ ½ po de 90 pieds type C-46 • Tarière en entonnoir T-102 • Couteau à lame T-142 • Couteau tête d'aspic T-107 - Clé de découplage A-12 - Paire de gants

Accessoires

N° de N°référence	de modèle	Description
55002 A	-380 Tambour standard pour câbles∅ 16 po et 12 po
55007 A	-381 Tambour d'évier pour câble∅ 116 po et 14 po
41937 —	Paire de gants
59230	A-13	Clé de découplage pour câble 18 po
59225	A-12	Clé de découplage pour câble 12 po
55017 —	Chariot de transport
55012	A-381-A	Tambour d'évier avec flexible à âme interne ∅ x 516 po x 25 pi
60087 —	Système	d'avance automatiqueAUTOFEED pour K3800

Avertissement

Ce dégorgeoir doit être correctement assemblé afin d'éviter les risques d'accident. Respectez la méthode d'assemblage suivante :

Installation du tambour

1. Desserrez la molette de réglage pour pouvoir basculer le berceau du tambour en arrière d'environ 15 degrés par rapport à l'horizontale, puis resserrez la molette (Figure 1).
2. Tirez sur la broche à ressort de l'étrier du palier avant et basculez l'étrier en position ouverte.
3. Prenez le tambour par sa poignée d'une main en le soutenant avec l'autre. Alignez l'arbre d'entraînement du tambour avec l'alésage de montage sur la boîte de vitesses. Faites ensuite coulisser l'arbre jusqu'à la position initiale. Le palier (à l'avant du tambour) doit alors reposer sur le sommier avant du berceau (Figure 2).
4. Tournez le tambour lentement jusqu'à ce que l'arbre d'entraînement engage le tenon d'entraînement de la boîte de vitesses. Le tambour doit reculer légèrement lors de l'engagement.

Figure 1 – Basculement du berceau du tambour

Figure 2 – Alignement du tambour sur la boîte de vitesses

Figure 3 – Verrouillage de l'étrier avant

1. Rabattez l'étrier sur le palier de l'arbre, puis verrouillez-le en appuyant sur l'étrier jusqu'à ce que sa broche à ressort s'engage dans le sommier (Figure 3).

NOTA ! Si le palier n'est pas aligné avec la rainure du palier, c'est que le support d'entraînement n'est pas engagé. Tournez le tambour pour engager l'arbre correctement.

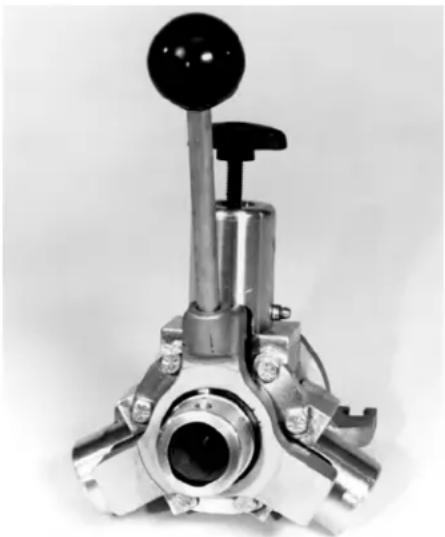

(Accessoire en option)

1. Vissez le manche dans le système d'avance automatique.

NOTA ! Le système d'avance automatique est livré d'usine pour accepter les câbles de 2 po et de 3/8 po. Il n'est pas nécessaire d'ajouter ou de retirer des entretoises.

1. Desserrez la molette d'avance afin de permettre au câble de traverser le système d'avance automatique.
2. Montez le système d'avance automatique à l'avant du cadre du K-3800 à l'aide des deux molettes en T prévues (Figure 4).

Figure 4 – Montage du système d'avance automatique sur le cadre

Avertissement

L'inspection du dégorgoir vous permettra de limiter les risques d'accident. Les procédures d'inspection suivantes doivent être effectuées avant chaque utilisation.

1. Assurez-vous que le dégorgoir est débranché et que son commutateur directionnel se trouve en position OFF (arrêt) (Figure 5).
2. Assurez-vous que la pédale de commande est raccordée au dégorgeoir (Figure 5). N'utilisez pas cet appareil sans intérupteur à pédale.

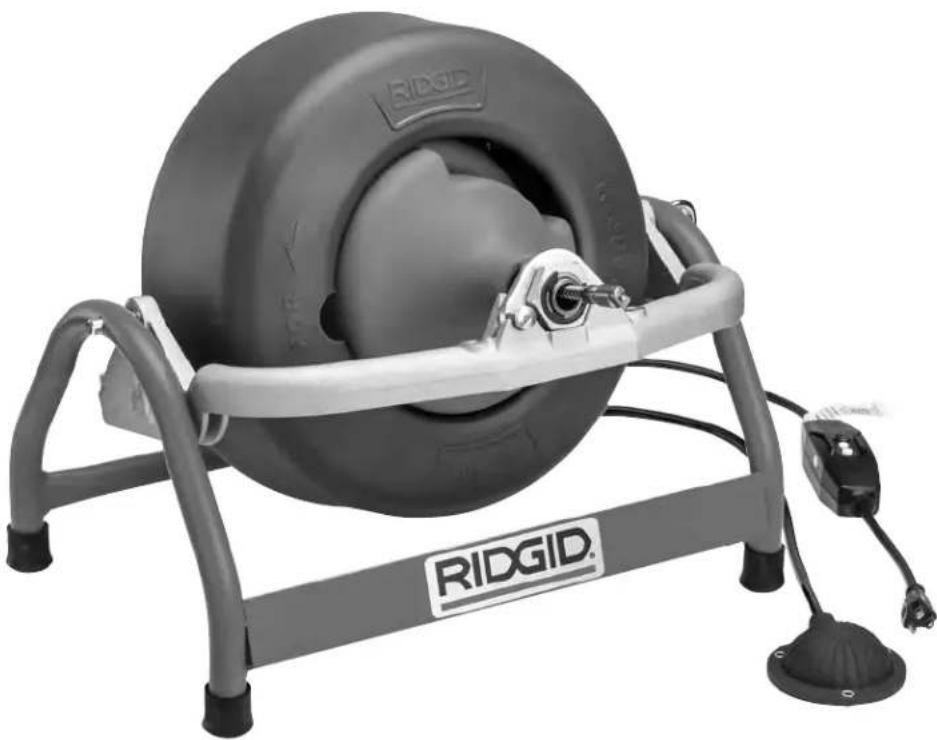

Figure 5 – Dégorgeoir à tambour type K-3800

1. Examinez le cordon d'alimentation, le disjoncteur différentiel et la fiche du cordon pour détecter des signes de détérioration. Si la fiche a été modifiée, que la barrette de terre est manquante ou que le cordon d'alimentation est endommagé, n'utilisez pas le dégorgeoir avant que le cordon ait été remplacé.
2. Examinez le dégorgeoir à la recherche de pièces endommagées, manquantes, désalignées ou grippées, ainsi que pour toute autre anomalie qui pourrait nuire au bon fonctionnement et à la sécurité de la machine. Le cas échéant, n'utilisez pas le dégorgeoir avant que toute anomalie ait été réparée.
3. Si nécessaire, lubrifiez le dégorgeoir selon les consignes de la section Entretien.
4. Utilisez les outils et accessoires prévus pour cet appareil et adaptés au chantier en question. Des outils et accessoires appropriés permettent d'effectuer le travail correctement et en toute sécurité. Les accessoires prévus pour d'autres types d'appareil peuvent être dangereux lorsqu'ils sont utilisés avec ce type de dégorgeoir.
5. Éliminez toutes traces d'huile de graisse ou de crasse des commandes et poignées du matériel. Cela réduira les risques de blessure lorsqu'un outil ou une commande s'échappe de votre main.
6. Inspectez les bords coupants de vos outils. Si nécessaire, faites-les affûter ou remplacer avant d'utiliser le dégorgeoir. Des outils émoussés ou endommagés peuvent éventuellement provoquer le grippage et la rupture des câbles.
7. Examinez les câbles et les raccords pour signes d'usure et de détérioration. Les câbles doivent être remplacés dès qu'ils deviennent excessivement usés ou corrodés. Un câble est considéré usé lorsque les brins extérieurs s'aplatissent.

⚠ AVERTISSEMENT Les câbles usés ou endommagés risquent de rompre et de provoquer de graves blessures corporelles.

Préparation de la machine

AVERTISSEMENT

Une bonne préparation de la machine et du chantier permettra de limiter les risques d'accident. Le processus de préparation suivant doit être respecté lors de l'installation de la machine :

1. Vérifiez les éléments suivants dans la zone de travail :
2. Un éclairage suffisant.
3. Une prise de courant avec terre.
4. Un passage dégagé jusqu'à la prise de courant, dépourvu de sources de chaleur, d'huile, d'arêtes vives et de mécanismes qui risquent d'endommager le cordon électrique.
5. Un endroit sec pour la machine et son utilisateur. N'utilisez pas la machine si vous avez les pieds dans l'eau.
6. La présence de liquides, de gaz ou de poussières inflammables qui risquent de s'enflammer.
7. Positionnez le dégorgeoir à moins de 2 pieds du point d'entrée. Une distance supérieure risque de provoquer la torsion ou le vrillage du câble.
8. Positionnez la pédale de commande pneumatique de manière à pouvoir y accéder à tout moment. Cette machine ne nécessite qu'un seul opérateur.
9. Assurez-vous que l'interrupteur FOR/OFF/REV se trouve en position OFF (arrêt).
10. Orientez le tambour et basculez son berceau en fonction du point d'entrée de la canalisation.
11. Sélectionnez et montez l'outil approprié en bout du câble. Son raccord rapide s'emboîte directement sur celui du câble (Figure 6). Pour démonter l'outil du bout du câble, enfoncez le piston de verrouillage du raccord à l'aide de la clé de découplage, puis séparez les raccords.

Montage des outils en bout de câble Emboîter

Démontage des outils en bout de câble

Introduire la broche. Séparer. Figure 6 – Montage et démontage des outils.

De manière générale, il est préférable d'utiliser un outil dont le diamètre est d'au moins 1 pouce inférieur à celui de la canalisation à curer. Dans la mesure où le type d'outil utilisé dépend de la nature du curage, son choix est laissé à la discrétion de l'utilisateur.

1. Après vous être assuré qu'il suit le passage dégagé prévu, branchez le cordon d'alimentation du dégorgoir. Si le cordon d'alimentation n'arrive pas jusqu'à la prise de courant, utilisez une rallonge électrique en bon état.

AVERTISSEMENT Afin d'éviter les risques de choc et d'incendie électrique, ne jamais utiliser une rallonge électrique endommagée ou qui ne répond pas aux critères suivants :

• Toute rallonge électrique doit être équipée d'une fiche à trois barrettes, semblable à celle indiquée à la section Sécurité électrique.
• Toute rallonge électrique utilisée à l'extérieur doit être du type W ou W-A.
• La rallonge électrique utilisée doit avoir des conducteurs de section suffisante (16 AWG jusqu'à 100 pieds de longueur). Une section de conducteurs insuffisante risque de provoquer la surchauffe de la rallonge au point de fondre son isolation et enflammer les objets à proximité.

AVERTISSEMENT Pour réduire le risque de choc électrique, gardez tous les raccords électriques au sec et sans contact avec le sol. Ne touchez pas la fiche avec les mains mouillées. Vérifiez le bon fonctionnement du disjoncteur différentiel du cordon d'alimentation. Le témoin lumineux doit s'éteindre quand le bouton de test est enfoncé. Réarmez-le en appuyant sur le bouton de réarmement. Si le témoin lumineux s'allume, la machine est prête à être utilisée. Si le disjoncteur différentiel ne fonctionne pas correctement, n'utilisez pas la machine.

Utilisation de la machine

AVERTISSEMENT

Portez les gants fournis avec la machine. Ne tentez jamais d'attraper un câble en rotation avec un chiffon ou des gants en tissu mal ajustés qui risqueraient de s'entortiller autour du câble et provoquer de graves blessures.

Portez systématiquement des lunettes de sécurité afin de protéger vos yeux contre la projection de débris ou autres objets divers. Portez des chaussures antidérapantes avec semelles en caoutchouc.

Prenez les précautions nécessaires lors du curage des canalisations où des produits de nettoyage ont été utilisés. Portez des gants lors de la manipulation des câbles, et évitez tout contact direct avec la peau et surtout avec les yeux et le visage, car de graves brûlures pourraient en résulter.

⚠ AVERTISSEMENT Mettez-vous en position appropriée afin de maintenir votre équilibre (Figure 7). En cas d'imprévu, cette position vous permettra de garder le contrôle de la machine et du câble en toute sécurité.

• Assurez-vous de pouvoir lâcher l'interrupteur à pédale instantanément.
• Vous devez garder une main sur le câble pour contrôler son mouvement de torsion lorsqu'il rencontre un obstacle.
• Écartez vos mains du tambour lorsqu'il tourne. Évitez d'introduire votre main dans le tambour sans avoir préalablement débranché la machine.

Figure 7 – Position de travail appropriée

Machine à avance manuelle

1. Retirez une longueur suffisante de câble du tambour pour engager l'outil et le câble dans l'évacuation. Enfoncez le câble aussi loin que possible dans la canalisation.
2. Mettez le sélecteur FOR/OFF/REV en position FOR (marche avant). Prenez le câble avec vos deux mains gantées et tirez-en une longueur supplémentaire d'environ 1 pied de la machine pour former une boucle ouverte entre la machine et le point d'entrée (Figure 7).

AVERTISSEMENT Les deux mains gantées de l'opérateur doivent être sur le câble avant d'activer la machine.

1. Appuyez sur la pédale de commande pour activer la machine tout en prenant et poussant le câble à l'intérieur du point d'entrée avec vos deux mains gantées. La rotation du câble le fera avancer le long de la canalisation lorsque l'opérateur appuie sur la boucle du câble avec ses mains gantées.
2. Continuez à faire avancer le câble dans la canalisation jusqu'à ce que vous rencontrez une résistance ou un obstacle. L'opérateur s'en rendra compte, car le moteur aura tendance à « tirer » vers le bas et/ou le câble aura tendance à se tordre latéralement dans les mains de l'opérateur.
3. Si le câble se coince dans un obstacle, dégagez-le en tirant dessus sèchement par à-coups afin de libérer le couteau (la vitesse du tambour va augmenter). Repoussez le câble lentement vers l'obstacle. Répétez ce processus jusqu'à élimination de l'obstacle. N'oubliez pas que le couteau doit tourner en permanence et qu'il ne faut jamais forcer le câble.

Avertissement

Ne laissez pas la torsion du câble s'accentuer. Cela se produit lorsque l'outil de coupe s'accroche et s'immobilise, tandis que le moteur et le câble continuent à tourner. La torsion du câble risque de le vriller et de l'envelopper autour de votre bras ou de votre main. Cela peut arriver soudainement et sans préavis, d'où l'importance de procéder lentement et précautionneusement lorsque vous faites avancer le câble dans la canalisation. Si l'outil reste coincé dans un obstacle, reportez-vous aux instructions de fonctionnement en sens inverse dans la section Procédures spéciales.

1. Une fois l'obstacle dégagé, il est conseillé de rincer la canalisation à grande eau pour en dégager les débris. Si nécessaire, répétez l'étape 5 à plusieurs reprises afin d'assurer le nettoyage complet de cette section de la canalisation avant de procéder au dégagement des obstacles suivants.
2. Pour retirer le câble de la canalisation, retirez-en une longueur d'un ou de pieds, tout en continuant de faire tourner la machine en marche avant. Ensuite, repoussez cette longueur de câble dans la machine manuellement. Répétez ce processus jusqu'à ce que l'outil arrive à proximité du point d'entrée.

⚠ AVERTISSEMENT Ne retirez jamais l'outil de la canalisation lorsque le câble est en rotation. L'outil risquerait de fouetter dangereusement.

1. Relâchez la pédale de commande et laissez la machine s'arrêter complètement.

NOTA ! Il est conseillé de maintenir un filet d'eau constant lors de ce processus afin de nettoyer le câble et l'outil au fur et à mesure de leur retrait.

1. Mettez le commutateur FOR/OFF/REV à la position OFF (arrêt), puis débranchez la machine.
2. Retirez le restant de câble et l'outil de l'évacuation, puis réintroduisez le câble dans la machine.

Utilisation des machines à avance automatique autofeed®

1. Retirez une longueur suffisante de câble du tambour pour engager l'outil et le câble dans l'évacuation. Enfoncez le câble aussi loin que possible dans la canalisation.
2. Vissez la molette d'avance jusqu'à ce que le palier avant touche le câble.
3. Mettez le sélecteur FOR/OFF/REV en position FOR (marche avant). N'appuyez pas sur la pédale de l'interrupteur pneumatique à ce moment-là.
4. Tenez le câble (sans serrer) dans votre main gantée, puis mettez votre main droite sur la manette du système d'avance. La manette du système d'avance doit alors se trouver au point mort (à la verticale). Tout en appuyant sur la pédale de commande pour lancer la rotation du tambour, appuyez sur le câble avec suffisamment de force pour le contrôler. Ne forcez pas le câble. Laissez-le avancer tout seul dans la canalisation.
5. Poussez la manette du système d'avance en sens opposé au sens de rotation du tambour pour faire avancer le câble (Figure 8). La vitesse d'avance du câble (de 0 à 20 pieds/minute) est contrôlée par la position de la manette du système d'avance par rapport à la verticale (point mort). Plus le levier s'éloigne de la verticale, plus le câble avance rapidement. Gardez toujours une main sur le câble afin de pouvoir éventuellement sentir la tension.

AVERTISSEMENT La main gantée de l'opérateur doit être posée sur le câble avant de démarrer la machine.

AVERTISSEMENT Gardez toujours une main sur le câble afin d'en ressentir la tension.

Figure 8 – Système d'avance automatique

1. Continuez à faire avancer le câble dans la canalisation jusqu'à ce que vous ressentiez une résistance ou qu'il rencontre un obstacle. La rencontre d'un obstacle est généralement signalée par la tendance du câble à se tordre latéralement entre les mains de l'opérateur.

NOTA ! Lorsque le câble rencontre un obstacle ou un coude, vous entendrez le système d'entraînement passer en régime inférieur pour signaler la présence d'une résistance.

1. L'opérateur doit alors réagir en ramenant immédia-tement la manette du système d'avance en marche arrière, voire dans le sens de rotation du tambour. Cela devrait libérer la torsion du câble et réduire la taille de la boucle.
2. Une fois le câble dégagé de l'obstacle et sa torsion libérée, faites-le avancer progressivement à nouveau. N'oubliez pas que la vitesse d'avance du câble dépend de l'inclinaison de la manette du système d'avance automatique du système. Laissez le couteau avancer lentement jusqu'à élimination de l'obstacle. Si la boucle du câble entre la machine et le point d'entrée a tendance à grandir (signe que le câble se met en charge), retirez immédiatement le couteau de l'obstacle en inversant le sens de rotation du câble.

NOTA ! À ce point, le progrès effectué dépendra de l'affûtage de l'outil et de la nature de l'obstacle. La suite de l'opération doit se faire en mode d'avance manuelle jusqu'à ce que l'obstacle soit éliminé.

1. Tirez manuellement et fortement sur le câble pour dégager le couteau et soulager le câble. Repoussez le câble lentement vers l'obstacle. Répétez ce processus jusqu'à élimination de l'obstacle. N'oubliez pas que le couteau doit tourner en permanence et qu'il ne faut jamais forcer le câble. Ramenez occasionnellement le système d'avance automatique au point mort afin de permettre au couteau de forer un passage à travers l'obstacle.

Avertissement

Ne laissez pas la torsion du câble s'accentuer. Cela se produira lorsque l'outil de coupe s'accroche à un objet et cesse de tourner tandis que le moteur et son tambour continuent de tourner. La torsion du câble risque de le vriller et de l'envelopper autour de votre bras ou de votre main. Dans la mesure où cela peut arriver soudainement et sans préavis, il convient de procéder lentement et précautionneusement avec l'avance du câble dans la canalisation. Si le câble s'accroche sur un obstacle, consultez la rubrique Utilisation de la marche arrière de la section Procédures spéciales. 10. Lorsqu'une canalisation est complètement bloquée, il est conseillé d'effectuer plusieurs passages. Une fois l'écoulement rétabli, augmentez la section du couteau afin de parfaire son nettoyage. Rincez à grande eau.

Figure 9 – Système d'avance automatique en marche arrière

1. Pour retirer le câble de l'évacuation, mettez la manette du système d'avance en direction de la rotation du tambour (Figure 9). Le câble devrait alors se rembobiner dans la machine. Le processus de retrait peut être considérablement facilité en retirant le câble manuellement de la canalisation, un pied à la fois tandis que le système d'avance automatique fonctionne. NOTA ! Il est conseillé de maintenir un filet d'eau constant afin de rincer le câble et son outil pendant leur retrait.
2. Relâchez la pédale de l'interrupteur pneumatique dès que l'outil se trouve à l'intérieur du point d'entrée afin de permettre à la machine de s'arrêter complètement.

⚠ AVERTISSEMENT Ne retirez jamais l'outil de la canalisation lorsque le câble est en rotation. L'outil risquerait de fouetter dangereusement.

1. Mettez le commutateur FOR/OFF/REV en position OFF (arrêt).
2. Desserrez la molette d'avance et retirez le reste de câble et l'outil de la canalisation. Rembobinez le reste de câble manuellement dans la machine.
3. Débranchez la machine.

Utilisation de la marche arrière

L'utilisation de la marche arrière entraînera la défaillance prématurée du câble. N'utilisez la marche arrière que pour déloger un outil coincé dans un obstacle. Le cas échéant, retirez immédiatement votre pied de la pédale de l'interrupteur pneumatique et laissez la machine s'arrêter complètement. Mettez le commutateur FOR/OFF/REV en position REV (marche arrière).

Serrez la vis à l'avant de la machine de manière à ce qu'elle retienne le câble fermement et l'empêche de se tortiller à l'intérieur du tambour. Lorsque la machine est équipée d'un système d'avance automatique, mettez la manette du système d'avance au point mort. Prenez le câble dans votre main gantée et tirez-y dessus tout en tapotant sur la pédale de commande pneumatique. Une fois l'outil dégagé et le tambour immobile, mettez le commutateur FOR/OFF/REV en position FOR (marche avant), desserrez la vis de blocage à l'avant de la machine, puis revenez au mode opératoire normal.

⚠ AVERTISSEMENT N'utilisez jamais la position REV (marche arrière) pour d'autres raisons quelconques. L'utilisation de la marche arrière risque d'endommager le câble et provoquer de graves blessures.

Dépose du tambour

AVERTISSEMENT Le commutateur FOR/OFF/REV doit être en position OFF et la machine doit être débranchée avant le retrait ou l'installation d'un tambour.

1. Tirez sur la broche de verrouillage de l'étrier, puis rabattez l'étrier en arrière (Figure 10).
2. Prenez le tambour par sa poignée, tirez-le légèrement en avant afin de le désengager du système d'entraînement, puis sortez-le du berceau.

Figure 10 – Étrier avant ouvert

Transport de la machine

Le K-3800 est plus facile à transporter avec le tambour enlevé. Séparés l'un de l'autre, le tambour et le cadre se transforment en ensemble équilibré et facile à porter.

Un chariot à deux roues en option est également disponible (Figure 11) N° de référence 55017

Figure 11 – Chariot de transport optionnel

Vidange de l'eau du tambour

Tournez le tambour de manière à ce que son bouchon de vidange soit au point bas. Enlevez le bouchon de vidange pour vidanger le tambour, puis réinstallez-le.

Remplacement des câbles

⚠ AVERTISSEMENT Le commutateur FOR/OFF/REV doit être en position OFF (arrêt) et la machine doit être débranchée avant d'enlever ou installer un câble.

Dépose des câbles endommagés ou usés

1. Enlevez le tambour du cadre comme indiqué.
2. Débobinez le câble du tambour. L'extrémité du câble est fixée à l'arrière du tambour.
3. Pour libérer l'extrémité du câble, desserrez les deux boulons à l'arrière du tambour qui servent à fixer l'étrier d'embout de câble contre la paroi dorsale du tambour (Figure 12).
4. Tournez le tambour interne à gauche en le prenant par le col afin de retirer l'embout du câble de l'étrier (Figure 13).
5. Retirez le câble restant du tambour et mettez-le au rebut.

Figure 12 – Desserrage de l'étrier de câble

Figure 13 – Retrait de l'embout du câble

Figure 14 – Enlèvement des cerclips

Installation des câbles de rechange

1. Retirez les deux cerclips, le palier avant et le tambour interne du guide-câble (Figure 14 et Figure 15).
2. Enfilez une longueur d'environ deux pieds de câble à travers le guide-câble, vers le tambour. Laissez le câble suivre la courbure du guide-câble.

Figure 15 – Dépose du tambour interne

1. Passez une main à l'intérieur du tambour et prenez le câble par le bout. Amenez le bout du câble sous le collier en laissant une longueur de 2 po saillir au-delà du collier (Figure 16).

Figure 16 – Position du nouveau câble dans le collier

NOTA ! Si le câble ne passe pas sous le collier, desserrez les deux boulons au dos du tambour.

1. Une fois l'embout du câble sous le collier, resserrez les boulons afin d'arrimer le câble à la paroi arrière du tambour.
2. Couchez le tambour sur le dos et repoussez le câble dans le tambour. Le guide-câble assurera l'enroulement approprié du câble autour du tambour.
3. Remontez le tambour interne, le palier avant et les cerclips (Figure 17).
4. Réinstallez le tambour sur la machine suivant les instructions précédentes.

Figure 17 – Remontage du tambour interne, du collier avant et des cerclips.

Accessoires

AVERTISSEMENT Seuls les produits RIDGID suivants sont adaptés au dégorgeoir K-3800. Toute tentative d'adaptation d'accessoires prévus pour d'autres types d'appareils peut s'avérer dangereuse. Afin d'éviter les risques de blessure grave, n'utilisez que les accessoires ci-après.

Accessories

N° de N°deréférence	demodelle	Description
55002	A-380	Tambour standard pour câble 38 po et 12 po
55007	A-381	Tambour d'évier pour câble 516 po et 14 po
41937	—	Paire degants
59230	A-13	Clé dedécouplage pour câble 38 po
59225	A-12	Clé dedécouplage pour câble 12 po
55017	—	Chariot de transport
55012	A-381-A	Tambour d'évier avec flexible à âmeinterne x 316 po x 25 pi
60087		— Système d'avance automatiquepour K3800

Câbles pour tambour d'évier

N° de référence	N° de modèle	Description
56782	C-1IC F	exible à âme interne ∅ 516 po x 7,6 m (25 pieds) avec tarière à bulbe
56787	C-2IC F	exible à âme interne ∅ 516 po x 7,6 m (25 pieds) avec tarière articulée
56792	C-13IC	Câble ∅ 516 po de 10,7 m (35 pieds) avec tarière en entonnoir
50652	S-2	Câble ∅ 14 po de 7,6 m (25 pieds) avec tarière en entonnoir
50657	S-3	Câble ∅ 14 po de 10,7 m (35 pieds) avec tarière en entonnoir

N° de référence	N° de modèle	Description
37842 C	-31 Câble armé de 15 m (50 pieds)
37847 C	-32 Câble armé de 23 m (75 pieds)
37852 C	-33 Câble armé de 30 m (100 pieds)

Câbles 12 mm (1/2 po)

N° de référence	N° de modèle	Description
37857	C-44	Câble armé de 15 m (50 pieds)
37862	C-45	Câble armé de 23 m (75 pieds)
55467	C-46	Câble armé de 27 m (90 pieds)

Outils pour câbles C-31, C-32 et C-33

N° deréférence	N° demodèle	Description
62990 T-201	Tarière droite, Tulipe de 5
62995 T-202	Tarière à bulbe 1 18 po
63000 T-203	Tarière à bulbe 78 po
63065 T-217	Tarière articulée, de 4 po de long
54837 T-204	Couteau C de 1 po
63005 T-205	Couteau C de 1 38 po
63010 T-206	Tarière en entonnoir de 3 po de long
63015 T-207	Couteau en fer de bêche de 1 14 po
63020 T-208	Couteau en fer de bêche de 1 12 po
63025 T-209	Couteau en fer de bêche de 2 po
63030 T-210	Couteau tête d'aspic de 1 po
63035 T-211	Couteau tête d'aspic de 1 38 po
63040 T-212	Couteau tête d'aspic de 1 34 po
63045 T-213	Couteau à 4 lames en fer de lance1 po
63050 T-214	Couteau à 4 lames en fer de lance1 38 po
63055 T-215	Couteau à 4 lames en fer de lance1 34 po
63060 T-216	Jeu d'outils de battage à chaînes de2 po
49002 T-260	Jeu d'outils :- Tulipe T-202- Couteau C T-205- Couteau tête d'aspic T-211- Clé de découplage A-13

Outils pour câbles C-44, C-45 et C-46

N° de N°deréférence	demodèle	Description
62850 T-101	Tarière	droite
62855 T-102	Tarière	en entonnoir
27642 T-125	Tarière	récupératrice
62865 T-104	Couteau H, ∅ 2	12 po
62870 T-105	Couteau à graisses ∅ 2	12 po
62875 T-106	Couteau à graisses ∅ 3	12 po
62880 T-107	Couteau tête d'aspic ∅ 1	^3/_4 po
62930 T-112	Couteau 4 lames ∅ 1	^3/_4 po
62935 T-113	Couteau 4 lames ∅ 3 po
62940 T-114	Outil de battage à chaînes
54842 T-141	Couteau à lame 1	^1/_2 po
54852 T-142	Couteau à lame 2	^1/_2 po
54992 T-270	Jeu d'outils :
		- Tarière en entonnoir T-102
		- Couteau à lame T-142
		- Couteau à graisse T-107
		- Clé de découplage A-12

Se reporter au catalogue Ridge Tool pour la liste complète des outils et accessoires disponibles.

Avertissement

Assurez-vous que la machine est débranchée avant toute intervention.

Lubrification

Graissez l'ensemble des mécanismes, y compris le guide-câbles, régulièrement.

Système d'avance automatique autofeed

Le nettoyage et la lubrification appropriés du système d'avance automatique sont essentiels à sa longévité et à sa fiabilité. Après chaque intervention, le système d'avance automatique doit être rincé à l'eau et lubrifié avec de l'huile minérale légère.

Câbles

Les câbles doivent être soigneusement rincés à l'eau afin d'éliminer toutes traces de dépôts et des produits de nettoyage corrosifs. Lubrifiez les câbles et les raccords régulièrement avec de l'huile Cable Rust Inhibitor de RIDGID.

Stockez les câbles non utilisés à l'intérieur afin de les protéger contre les intempéries.

Tout câble excessivement corrodé ou usé doit être remplacé. Un câble usé se voit par l'aplatissement de ses fils extérieurs.

Stockage de la machine

AVERTISSEMENT Tout matériel électrique doit être stocké à l'intérieur ou convenablement protégé contre la pluie. Stockez la machine dans un endroit clos, hors de la portée des enfants et des personnes non familiarisées avec les dégorgeoirs. Cette machine peut être très dangereuse entre les mains d'un novice.

Avertissement

Les « consignes d'entretien » couvrent la majorité des besoins d'entretien de la machine. Tous les problèmes qui ne sont pas couverts dans cette section doivent être adressés à un réparateur RIDGID autorisé.

L'appareil doit être alors confié à un réparateur RIDGID autorisé ou renvoyé à l'usine. Toutes réparations effectuées par l'usine RIDGID sont garanties contre les défauts de matériaux et de fabrication.

Utilisez exclusivement des pièces de rechange d'origine lors de la réparation de cette machine. Des chocs électriques ou de graves blessures corporelles peuvent résulter du non-respect de cette consigne.

Si vous avez des questions concernant l'entretien ou la réparation de l'appareil, n'hésitez pas à consulter nos services techniques aux coordonnées suivantes :

Ridge Tool Company

Pour obtenir les coordonnées du concessionnaire le plus proche, communiquez avec la Ridge Tool Company au [phone] ou sur RIDGID.com.

Tableau 1. Dépannage

PROBLÈME RAISONS POSSIBLES SOLUTION
Plissage ou bris du câble.	Câble forcé	NE forcez PAS sur le câble! Laissez l'outil de coupe faire le travail.
	Câble non adapté au diamètre du tuyau.	Utilisez des câbles de 1/2 po dans les canalisations de 3 à 4 po de diamètre.
	Moteur en marche arrière.	N'utilisez la marche arrière que pour libérer le câble.
	Câble soumis aux acides.	Nettoyez et lubrifiez les câbles régulièrement.
	Câble usé.	Remplacez le câble usé.
Le tambour s'arrête tandis que la pédale est enfoncée. Il redémarre lorsqu'on appuie à nouveau sur la pédale.	Trou dans la pédale ou son flexible.	Remplacez le composant défectueux.
	Trou dans l'interrupteur à membrane.	En l'absence d'anomalie au niveau de la pédale ou du flexible, replacez l'interrupteur à membrane.
Le tambour tourne dans un sens mais pas dans l'autre.	Commutateur de marche arrière défectueux.	Remplacez le commutateur.
Le disjoncteur différentiel disjoncte dès le branchement de la machine ou la dépression de la pédale de commande.	Cordon d'alimentation endommagé.	Remplacez le cordon d'alimentation.
	Court-circuit au niveau du moteur.	Confiez le moteur à un réparateur agréé.
	Disjoncteur différentiel défectueux.	Remplacez le cordon d'alimentation et son disjoncteur différentiel incorporé.

Nous déclarons que lorsqu'elles sont utilisées selon leur mode d'emploi, les machines indiquées ci-dessus répondent aux exigences applicables des directives et normes ci-après.

FULL LIFETIME WARRANTY (garantie légale étendue à la durée de vie du produit, voir conditions de garantie)

Les outils RIDGID ^® sont garantis contre tous vices de matériaux et de main d'œuvre.

Durée de couverture

Cette garantie est applicable durant la vie entière de l'outil RIDGID®. La couverture cesse dès lors que le produit devient inutilisable pour raisons autres que des vices de matériaux ou de main d'œuvre.

Pour invoquer la garantie

Pour toutes réparations au titre de la garantie, il convient d'expédier le produit complet en port payé à la RIDGE TOOL COMPANY, Elyria, Ohio, ou bien le remettre à un réparateur RIDGID® agréé. Les clés à pipe et autres outils à main doivent être ramenés au lieu d'achat.

Ce que nous ferons pour résoudre le problème

Les produits sous garantie seront à la discrétion de RIDGE TOOL, soit réparés ou remplacés, puis réexpédiés gratuitement; ou si, après trois tentatives de réparation ou de remplacement durant la période de validité de la garantie le produit s'avère toujours défectueux, vous aurez l'option de demander le remboursement intégral de son prix d'achat.

Ce qui n'est pas couvert

Les défaillances dues au mauvais emploi, à l'abus ou à l'usure normale ne sont pas couvertes par cette garantie. RIDGE TOOL ne sera tenue responsable d'aucuns dommages directs ou indirects.

L'influence de la législation locale sur la garantie

Puisque certaines législations locales interdisent l'exclusion des dommages directs ou indirects, il se peut que la limitation ou exclusion ci-dessus ne vous soit pas applicable. Cette garantie vous donne des droits spécifiques qui peuvent être éventuellement complétés par d'autres droits prévus par votre législation locale.

Il n'existe aucune autre garantie expresse

Cette GARANTIE PERPETUELLE INTEGRALE est la seule et unique garantie couvrant les produits RIDGID ^®. Aucun employé, agent, distributeur ou tiers n'est autorisé à modifier cette garantie ou à offrir une garantie supplémentaire au nom de la RIDGE TOOL COMPANY.
