Caractéristiques techniques	Lave-vaisselle encastrable, capacité de 13 couverts, classe énergétique A++
Dimensions	Largeur : 60 cm, Hauteur : 82 cm, Profondeur : 55 cm
Programmes de lavage	6 programmes, y compris Eco, Intensif, Rapide, et Prélavage
Niveau sonore	46 dB
Consommation d'eau	9 litres par cycle
Utilisation	Panneau de contrôle intuitif avec affichage LED, départ différé jusqu'à 24 heures
Maintenance	Filtres à nettoyer régulièrement, entretien du bras gicleur recommandé
Sécurité	Système de sécurité anti-débordement, verrouillage enfant
Informations générales	Poids : 45 kg, garantie de 2 ans, compatible avec les tablettes de lavage 3 en 1

FOIRE AUX QUESTIONS - FDW 8291.1 Fulgor Milano

Comment installer le lave-vaisselle Fulgor Milano FDW 8291.1 ?

Pour installer le lave-vaisselle, commencez par lire le manuel d'installation inclus. Assurez-vous que l'appareil est placé à proximité d'une prise électrique et d'une arrivée d'eau. Connectez le tuyau d'arrivée d'eau et le tuyau d'évacuation selon les instructions fournies.

Pourquoi mon lave-vaisselle ne démarre-t-il pas ?

Vérifiez que l'appareil est correctement branché et que la prise électrique fonctionne. Assurez-vous également que la porte est bien fermée, car le lave-vaisselle ne démarre pas si la porte est ouverte.

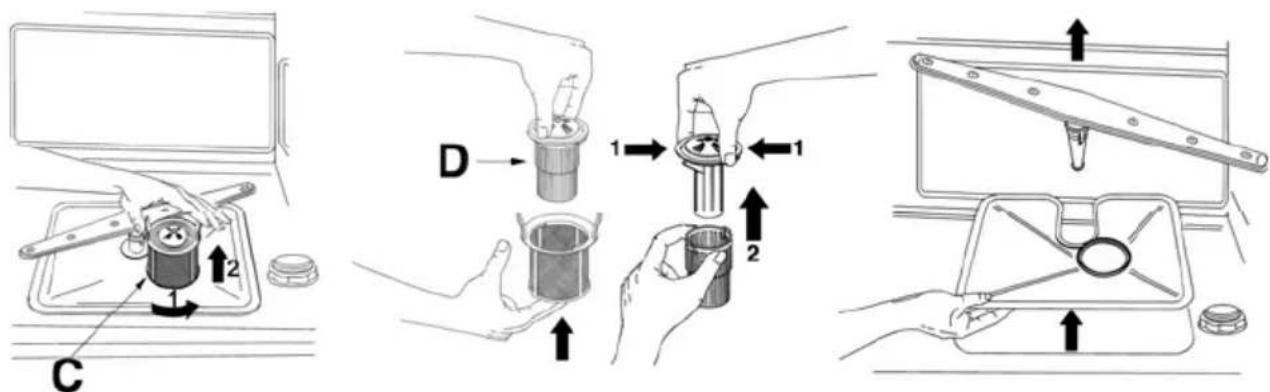

Comment nettoyer les filtres du lave-vaisselle Fulgor Milano FDW 8291.1 ?

Pour nettoyer les filtres, ouvrez le lave-vaisselle et retirez le filtre situé au fond de l'appareil. Lavez-le à l'eau chaude et utilisez une brosse douce si nécessaire. Replacez le filtre une fois qu'il est propre et sec.

Que faire si le lave-vaisselle ne vide pas l'eau ?

Vérifiez que le tuyau d'évacuation n'est pas obstrué. Assurez-vous également que le filtre est propre. Si le problème persiste, il peut y avoir un problème avec la pompe de drainage.

Quel type de détergent dois-je utiliser pour le Fulgor Milano FDW 8291.1 ?

Utilisez un détergent pour lave-vaisselle de haute qualité, sous forme de poudre, de gel ou de tablettes, spécifiquement conçu pour les lave-vaisselle. Évitez d'utiliser du détergent pour lavage à la main.

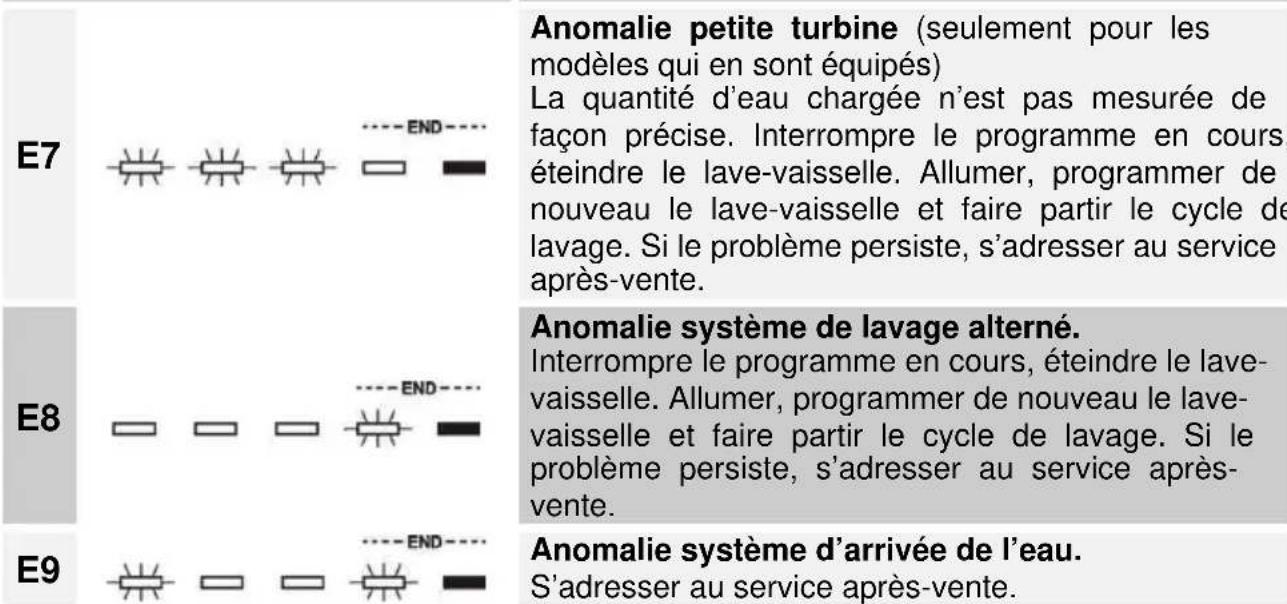

Comment résoudre un code d'erreur affiché sur le lave-vaisselle ?

Consultez le manuel d'utilisation pour identifier la signification du code d'erreur. Suivez les instructions de dépannage correspondantes. Si le problème persiste, contactez le service après-vente.

Le lave-vaisselle fait un bruit inhabituel, que dois-je faire ?

Vérifiez que les couverts et les plats ne sont pas mal placés et ne bloquent pas les bras gicleurs. Si le bruit persiste, il pourrait s'agir d'un problème avec le moteur ou la pompe, et il est recommandé de contacter un technicien.

Comment programmer un cycle de lavage sur le Fulgor Milano FDW 8291.1 ?

Pour programmer un cycle de lavage, sélectionnez le programme désiré à l'aide du panneau de commandes et appuyez sur le bouton de démarrage. Consultez le manuel pour des instructions détaillées sur les différents programmes disponibles.

MODE D'EMPLOI FDW 8291.1 Fulgor Milano

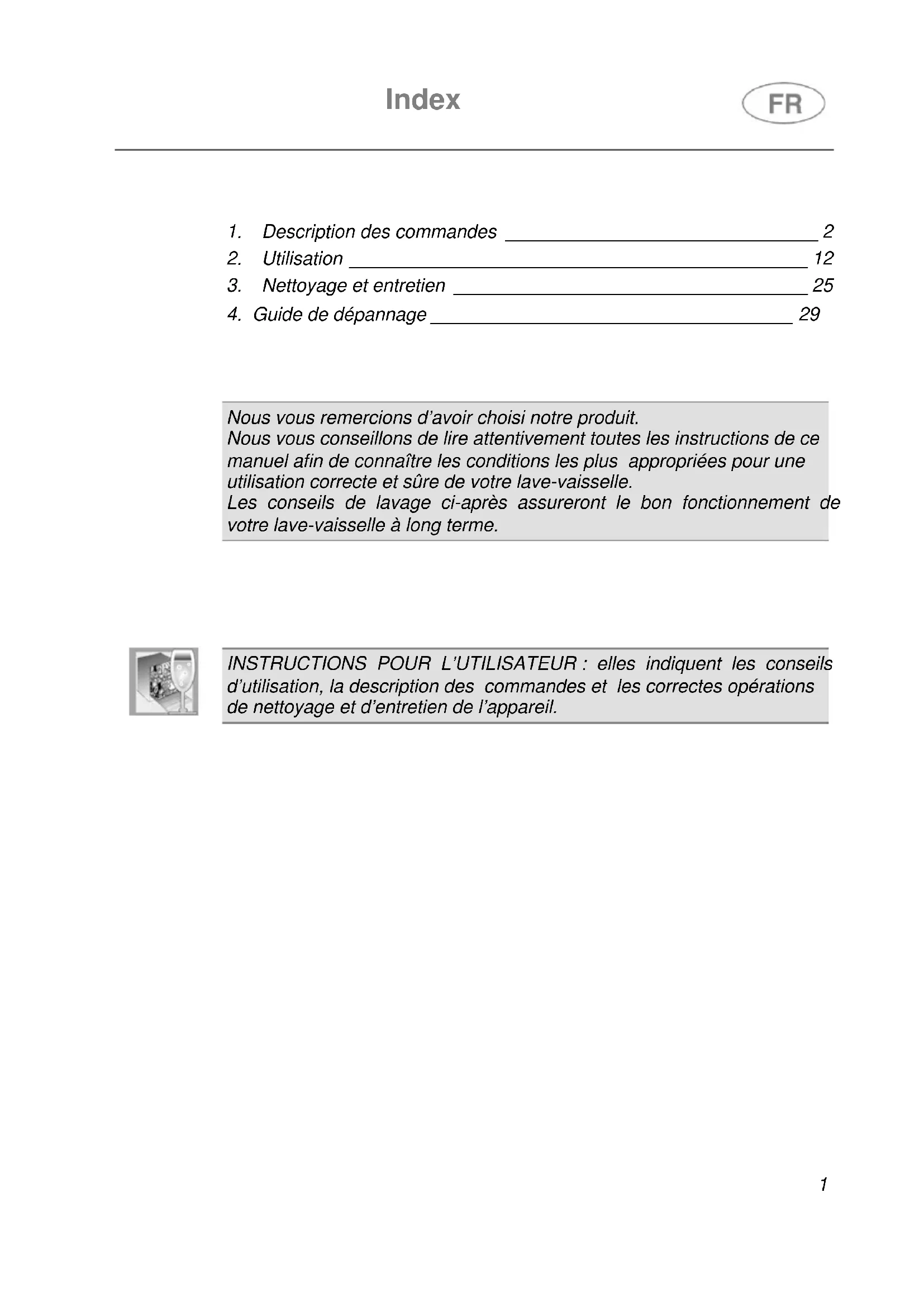

1. Description des commandes 2 2. Utilisation 12 3. Nettoyage et entretien 25 4. Guide de dépannage 29

Nous vous remercions d'avoir choisi notre produit.

Nous vous conseillons de lire attentivement toutes les instructions de ce manuel afin de connaître les conditions les plus appropriées pour une utilisation correcte et sûre de votre lave-vaisselle.

Les conseils de lavage ci-après assureront le bon fonctionnement de votre lave-vaisselle à long terme.

INSTRUCTIONS POUR L'UTILISATEUR: elles indiquent les conseils d'utilisation, la description des commandes et les correctes opérations de nettoyage et d'entretien de l'appareil.

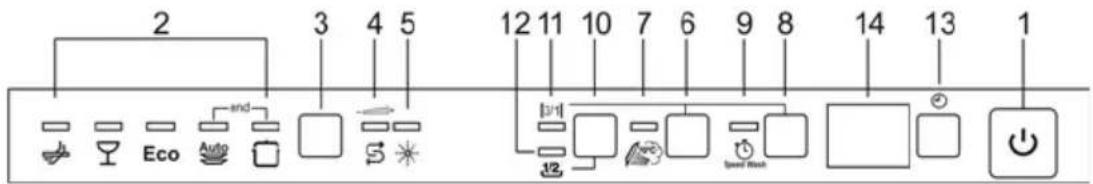

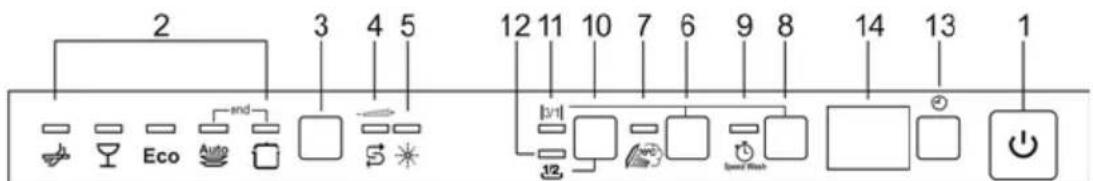

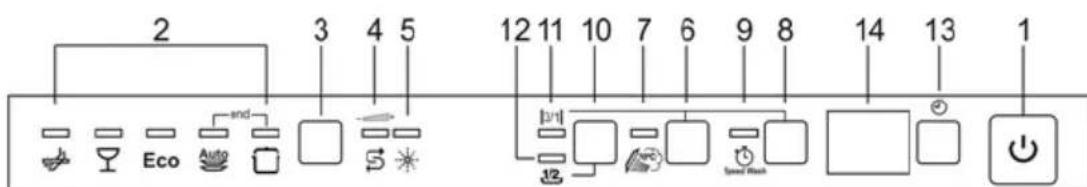

1.1 Le bandeau de commandes supérieur

Toutes les commandes et les contrôles des lave-vaisselles sont réunis sur le bandeau de commandes supérieur. Les opérations d'allumage, de programmation, d'extinction, etc., ne peuvent être exécutées qu'avec la porte ouverte.

1	TOUCHE D'ALLUMAGE/EXTINCTION En pressant cette touche on met la machine sous tension.
2	VOYANTS PROGRAMME SéLECTIONNÉ Le voyant allumé indique le programme sélectionné et la présence d'éventuelles anomalies (consulter le guide de dépannage).
3	BOUTON SELECTION PROGRAMMES En pressant ce bouton en série, on peut seLECTIONner le programme désiré.
4	VOYANT RÉGLAGE DE LA DURETÉ DE L'EAU ACTIVÉ Le voyant clignotant indique que l'appareil est en mode « réglage de la durée de l'eau ». VOYANT MANQUE DE SEL (seulement sur certains modèles) Si le symbole est present, le voyant allumé indique le manque de sel régérangerant.
5	VOYANT MANQUE PRODUIT DE RINÇAGE Le voyant allumé indique que la machine n'a plus de produit de rincege. (seulément sur certains modèles)
6	TOUCHE OPTION HYGIENE + OPTION SUPPLEMENTaire (lire paragraphe « OPTIONS SUPPLEMENTaires ») Appuyer sur cette touche active/désactive l'options.
7	VOYANT OPTION HYGIENE Le voyant allumé indique que la fonction est active.
8	TOUCHE PROGRAMMES RAPIDES + OPTION SUPPLEMENTaire (lire le paragraphe « OPTIONS SUPPLEMENTaires ») Cette touche lance la sélection des programmes supplémentaires. En pressant cette touche, il est possible d'obtenir un des programmes supplémentaires (voir tableau).
9	VOYANT PROGRAMMES RAPIDES Levoyant allumé indique l'exécution de l'un des cinq programmes rapides (voir tableau).
10	TOUCHE DEMI-CHARGE En pressant cette touche, on sélectionne l'option lavage demi-charge
11	VOYANT OPTION « 3/1 » (OPTION SUPPLEMENTaire) Levoyant allumé indique que la fonction est active.
12	VOYANT DEMI-CHARGE Levoyant allumé indique que la fonction est active.
13	TOUCHE RETARD DU PROGRAMME En pressant cette touche, il est possible de retarder le départ du programme.
14	AFFICHEURS INFORMATIONS

REMARQUE: les symboles et les représentations sont donnés à titre d'information. Ces caractéristiques pourraient varier selon le modèle ou la version du lave-vaisselle.

Informations affichées
Durée prévue du programme où
Temps restant du programme où
Départ différé 1 - 24 heures
Message d'erreur	Err

Configuration du programme de LAVAGE et allumage

Pour sélectionner le programme le plus approprié au type de vaisselle à laver, consulter le tableau ci-après qui mentionne le type de lavage optimal en fonction également de la nature de la vaisselle et du degré de saleté.

Après avoir trouvé le programme de lavage le plus approprié à l'aide du tableau proposé:

• presser la touche ALLUMAGE/EXTINCTION (1) et attendre l'allumage du VOYANT PROGRAMMES (2);
• appuyer plusieurs fois sur le bouton de SELECTION PROGRAMMES (3) jusqu'à l'allumage du voyant correspondant au programme désiré;
• fermer la porte; après 2 sec. environ le programme commence, pendant son déroulement le VOYANT correspondant clignotera (signalisation de programme en cours).

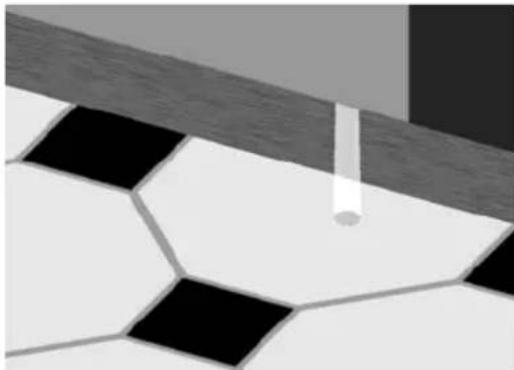

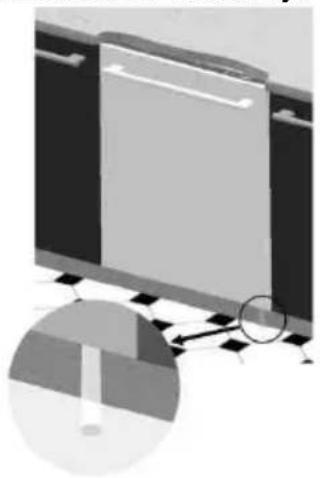

Indicateur de programme en COURS (seulement sur certains modèles)

Pendant le déroulement du programme, une lumière clignotante est projetée au sol, sous le coin inférieur droit de la porte.

À la fin du programme, la lumière s'éteint pour diminuer la consommation en stand-by.

PROGRAMME NUMERO ET SYMbole	CHARGE VAISSELLÉ ET COUVERTS	DÉROULEMENT PROGRAMMES	DURÉE	CONSOMMATION
			MINUTES (1)	EAU LITRES	ÉNERGIE KWh (1)
1 TREMPAGE	Casseroles et vaiselle en atte de compléter la charge.	Prélavage à froid	15 3,5	0,02
2 CRISTAUX	Vaiselle délicate normalement sales.	Lavage à 45°C Rinçage à froid Rinçage à 70°C Séchage	65	9,5 1,10
3 ECO (*)	Vaiselle normalement sales, même avec des résidus secs	Lavage à 45°C Rinçage à froid Rinçage à 55°C Séchage	**	**	**
4 AUTO	Casseroles et vaiselle normalement sale, même avec des résidus secs.	En sélectionnant le programme « AUTO » le lave-vaiselle reconnait le type de salissures et adapte ainsi les paramètres de lavage en mode automatique. Le programme se termine par une phase finale de séchage.
5 INTENSIF	Casseroles et vaiselle très sales, même avec des résidus secs	Prélavage chaud Lavage à 70°C Rinçage à froid (2) Rinçage à 70°C Séchage	135	15,5 1,60

IMPORTANT : Dire le tableau « REMARQUES ET RÉFÉRENCES » aux pages suivantes.

Si la porte du lave-vaisselle n'a pas été fermée ou n'est pas bien fermée, la machine ne se met pas en marche.

PROGRAMMES RAPIDES (lire le paragraphe pour les explications)

PROGRAMME NUMERO ET SYMbole	CHARGE VAISSELE ET COUVERTS	DÉROULEMENT PROGRAMMES	DURée	CONSOMMATION
			MINUTES (1)	EAU LITRES	ÉNERGIE KWh (1)
7 RAPIDE +Speed Wash	Vaissele peu sale lavée tout de suite après son utilisation	Lavage à 38°C Rinçage à 50°C	27	6,5 0,70
8 ECO RAPIDE Eco+Speed Wash	Vaissele délicate peu sale, lavée tout de suite après son utilisation.	Prélavage à froid Lavage à 60°C Rinçage à froid Rinçage à 70°C	70	12,5 1,25
9 NORMAL RAPIDE Auto +Speed Wash	Vaissele normalement sale, lavée tout de suite après son utilisation.	Prélavage à froid Lavage à 70°C Rinçage à froid Rinçage à 70°C	75	14 1,40
10 FOR et RAPIDE +Speed Wash	Vaissele variée normalement sale, sans résidus secs.	Lavage à 65°C Rinçage à froid Rinçage à 70°C	50 10	1,20

IMPORTANT: lire le tableau « REMARQUES ET RÉFÉRENCES » aux pages suivantes.

Si la porte du lave-vaisselle n'a pas été fermée ou n'est pas bien fermée, la machine ne se met pas en marche.

REMARQUES ET RÉFERENCES
Effectuer le trempage uniquement en demi-charge. Les options ne peuvent pas être utilisées avec le programme trempage. L'option ENERSAVE ne peut pas être utilisée avec les programmes trempage, hygiène plus et tous ceux qui ne comprendnent pas la phase de séchage finale.
*	Programme standard conforme à la normeEN 50242. L'options ENERSAVE doit être utilisée.
** Voir feuille jointe
***	Programme de référence IEC/DIN. L'options ENERSAVE doit être utilisée.
****	Programme de référence pour les laboratoires. Détergent: 20g dans le distributeur + 10g sur la porte ou pastille. Disposition: voir photo au paragraph « utilisation des paniers ».
(1)	La durée du cycle et la consommation d'énergie peuvent changer en fonction de la température de l'eau et ambiente, du type et de la quantité de vaisse.
(2)	1 ou 2 rincages froids selon le modele.

Références à l'étiquetage énergétique jointes au lave-vaisselle :

• La consommation d'énergie annuelle est basée sur 280 cycles de lavage standard avec alimentation en eau froide et sur la consommation des modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil. La consommation d'eau est basée sur 280 cycles de lavage standard. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil.
• Les informations se rapportent au programme STANDARD EN 50242 (figurant dans le tableau des programmes), le plus efficace en termes de consommation combinée d'énergie et d'eau. Le programme convient au lavage d'une vaisselle normalement sale.
• Classe d'efficacité de séchage exprimée sur une échelle allant de « G » (efficacité minimale) à « A » (efficacité maximale).

1.2 Programmes de lavage

Avant de faire démarrer un programme de lavage, vérifier que :

Le robinet d'eau soit ouvert. - Dans le réservoir de l'adoucisseur il y ait du sel régénérant. Dans le réservoir il y a la dose adéquate de détergent. Les paniers aient été chargés correctement. Les bras de lavage tournent librement et sans obstacles. La porte du lave-vaisselle soit bien fermée.

Programmes rapides

L'option, Sélectionnée avec n'importe quel programme de lavage (sauf le trempage), REDUIT LA DUREE du cycle.

Elle s'active après avoir sélectionné le programme désiré en pressant la touche OPTION PROGRAMMES RAPIDES (le voyant s'allume).

L'option se déactive automatiquement à la fin du programme.

OPTION Hygiene

Cette fonction lance un nouveau rinçage antibactérien, à la fin du cycle de lavage, qui garantit une réduction supplémentaire des bactéries.

Pour garantir l'efficacité du rinçage antibactérien, la température ne doit en aucun cas baisser ; si cela se produit (par ex: une coupure de courant électrique ou l'ouverture de la porte), le voyant clignote jusqu'à l'arrêt du lave-vaisselle ou la sélection d'un nouveau programme, pour indiquer que le rinçage antibactérien a perdu en efficacité. Appuyer sur

La touche active/désactive l'option, le voyant qui s'allume indique que la fonction est active.

Demi-charge distributeur

Dans le cas où il n'y aurait qu'une petite quantité de vaisselle à laver, l'option de lavage à « demi-charge distribuée », pilotée par la touche 1/2, sera utile et permettra une économie d'eau et d'énergie électrique. Elle réduira aussi la durée du programme. La vaisselle sera placée dans les deux paniers et une plus petite quantité de détergent sera utilisée par rapport à la quantité utilisée pour une charge pleine.

Options supplementaires - « 3/1 » -

Appuyer simultanément sur les touches 6 + 8 (touche PROGRAMMES RAPIDES + touche option HYGIENE) active l'option « 3/1 », confirmée par l'allumage du voyant correspondant. L'option est optimisée pour l'usage de détergents au sel/produit de rincege intégrés portant la dénomination « 3 en 1 » dans le commerce, « triple effet », etc. Si elle est activée, le sel/produit de rincege pouvant être déjà présents dans le lave-vaisselle ne seront pas utilisés.

Remarque: si la touche « 3/1 » est sélectionnée, il est normal que les voyants Sel/produit de rincege restent allumés, si les bacs correspondants sont vides.

IMPORTANT: l'option reste sélectionnée jusqu'à ce qu'elle soit désactivée en appuyant simultanément sur les touches 6 + 8 et que le voyant ne s'éteigne.

Une eau trop « dure » ne convient pas aux produits 3/1. C'est pour cette raison que si la dureté de l'eau est supérieure à H3, le voyant OPTION 3/1 se met à clignoter pour signaler une programmation incorrecte. Cela n'empêche pas l'utilisation de l'option, mais les résultats de lavage pourraient ne pas être optimaux.

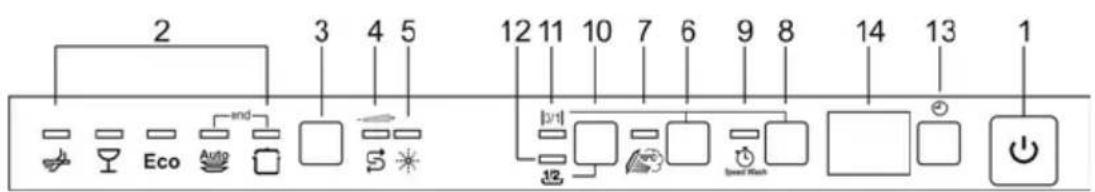

Départ différé

Il est possible de retarder le départ du programme de lavage pour faire fonctionner le lave-vaisselle dans la tranche horaire souhaitée (par ex. de nuit). Appuyer sur la touche DÉPART DIFFÉRÉ (13) pour sélectionner l'option et pour visualiser (14) un retard d'une heure. Appuyer à nouveau sur cette touche pour programmer un retard de 9, 12 ou 24 heures, selon les modèles.

Le lave-vaisselle effectuera un prélavage à la fermeture de la porte, puis le « départ différé » programme s'enclenchera.

• Pour annuler le programme en cours, il est nécessaire après avoir ouvert la porte, de presser et tenir pressé pendant quelques secondes le bouton de SELECTION PROGRAMMES (3) jusqu'à l'allumage simultané des voyants des programmes 4 et 5 (marqués «end»).

Refermer la porte. Après 1 minute environ, la machine finit son cycle.

Modification du programme

Pour modifier un programme en cours, ouvrir la porte et sélectionner le nouveau programme. Lorsque la porte est refermée, le lave-vaisselle exécute automatiquement le nouveau programme.

Pour économiser de l'enérgie!... et respecter l'environment

• Essayer de toujours utiliser le lave-vaiselle en pleine charge.
• Ne pas rincer au préalable la vaisselle à l'eau courante. Utiliser le programme de lavage le plus approprié à chaque type de charge.
• Ne pas effectuer de rincages préliminaires.
• Raccorder le lave-vaisselle à une installation d'eau chaude jusqu'à 60°C (si disponible).

Pour réduire les consommations de détergent!... et respecter l'environnement

Les phosphates présents dans le détergent pour lave-vaisselle constituent un problème du point de vue écologique. Pour éviter une consommation excessive de détergent, mais aussi d'énergie électrique, il est conseillé:

• de séparer la vaisselle plus délicate de la vaisselle plus résistante aux détergents agressifs et aux températures élevées; de ne pas verser le détergent directement sur la vaisselle.

Si l'on doit ouvrir la porte pendant le lavage, le programme sera interrompu, le voyant correspondant continuera à clignoter et un signal sonore indiquera que le cycle n'est pas terminé. Il faudra attendre environ 1 minute avant de fermer la porte pour faire repartir le programme. À la fermeture de la porte, le programme reprendra du point où il a été interrompu. Il est opportun d'effectuer cette opération uniquement si elle est nécessaire, car elle pourrait provoquer des irrégularités dans le déroulement du programme.

À la fin du programme, le lave-vaisselle émet un bref signal sonore et les voyants des programmes 4 et 5 (marqués « end ») clignotent.

On obtient l'extinction de la machine en ouvrant la porte et en appuyant sur le bouton d'ALLUMAGE/EXTINCTION (1).

Gestion de l'energie

Après 5 minutes d'inactivité (cycle de lavage terminé, interrompu ou programme sans avoir été lancé), le lave-vaisselle passe en stand-by afin de réduire la consommation d'énergie.

Dans cet état, le système de visualisation du lave-vaisselle (voyants ou afficheur en fonction des modèles) est reprogrammé plus lentement (1 allumage toutes les 5 secondes).

Extraction de la vaisselle

À la fin du programme de lavage, attendre au moins 20 minutes avant d'extraire la vaisselle, de sorte à ce qu'elle refroidisse. Pour éviter que d'éventuelles gouttes d'eau restées dans le panier supérieur puissent tomber sur la vaisselle qui se trouve encore dans le panier inférieur, il est conseillé de vider tout d'abord le panier supérieur et ensuite le panier inférieur.

2. Utilisation

Après avoir correctement installé le lave-vaisselle, le préparer afin qu'il puisse entrer en fonction en effectuant les opérations suivantes:

• Régler l'adoucisseur d'eau;
• Introduire du sel régénérateur;
• Introduire du produit de rincage et du détergent.

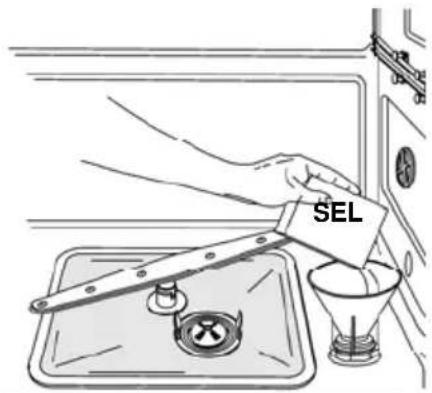

2.1 Utilisation de l'adoucisseur d'eau

La quantité de calcaire contenu dans l'eau (indice de dureté de l'eau) est responsable des taches blanchâtres sur la vaisselle sèche, laquelle, avec le temps, a tendance à devenir opaque. Le lave-vaisselle est équipé d'un adoucisseur automatique qui, en utilisant du sel régénérant spécifique, soustrait à l'eau les substances durcissantes.

Le lave-vaisselle est prédisposé en usine pour une durée de niveau 3 (dureté moyenne).

En utilisant de l'eau d'une durée moyenne, le nouveau chargement de sel devra être effectué environ tous les 20 lavages. Le réservoir de l'adoucisseur a une capacité d'environ 1,7 kg de sel en grains et est situé sur le fond du lave-vaisselle. Après avoir sorti le panier inférieur, dévisser le bouchon du réservoir dans le sens contraire des aiguilles d'une montre et verser le sel en utilisant l'entonnoir fourni. Avant de revisser le bouchon, éliminer les eventuels résidus de sel près de l'ouverture du goulot.

• À la première utilisation du lave-vaisselle, il faut également introduire, en plus du sel, un livre d'eau.
• Après chaque remplissage du réservoir, s'assurer que le bouchon soit soigneusement refermé. Le mélange d'eau et d'éventuel détergent ne doit pas pénétrer dans le réservoir du sel car cela compromettrait le fonctionnement de l'installation de régénération. Dans ce cas, la garantie ne serait plus valable. N'utiliser que du sel régénérant pour lave-vaisselle domestiques. Si on utilise du sel en pastilles, ne pas remplir complètement le réservoir.

• Ne pas utiliser de Sel alimentaire car il contient des substances non solubles qui peuvent, avec le temps, compromettre le fonctionnement de l'adoucisseur. Lorsque cela est nécessaire, effectuer l'opération de chargement du sel avant de faire démarrer le programme de lavage ; la solution saline excessive sera ainsi éliminée par l'eau ; un séjour prolongé d'eau salée à l'intérieur de la cuve de lavage peut provoquer des phénomènes de corrosion et ne peut en aucun cas engager notre responsabilité. Veillez donc à ce que la cuve inox de votre lave-vaisselle soit toujours vidée de l'eau de lavage lorsque le lave-vaisselle n'est pas utilisé.

Faire attention à ne pas confondre l'emballage du sel avec celui du déshydratant : l'introduction de déshydratant dans le réservoir du sel endommagera l'adoucisseur.

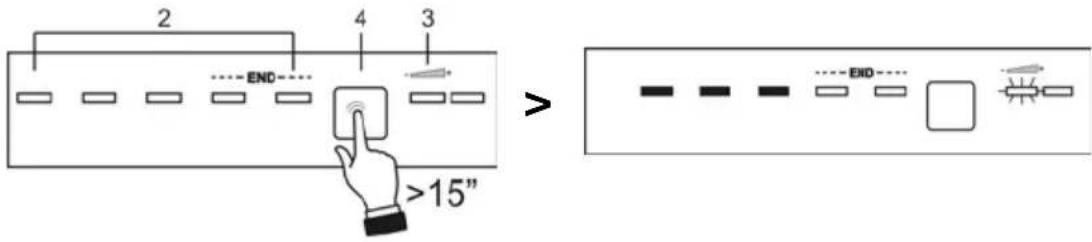

Reglage de l'adoucisseur

Le lave-vaisselle est équipé d'un dispositif qui permet de personnaliser le réglage de l'adoucisseur en fonction de la dureté de l'eau du réseau. La sélection de la dureté se fait par l'intermédiaire du BOUTON SELECTION PROGRAMMES (3).

Pour acceder au réglage, tenir pressée la touche pendant plus de 15 secondes, le VOYANT RÉGLAGE DE LA DURETE DE L'EAU (4) clignote alors que les VOYANTS PROGRAMME SELECTIONNNE (2) indiquent le réglage sélectionné. Chaque pression sur la touche modifie la sélection selon la série du tableau suivant :

TABLEAU DE LA DURETE DE L'EAU

DURETÉ DE L'EAU		REGLAGE
Duretés Allemandes (°dH)	Duretés Allemandes (°dH)
0 - 4 0 - 7		Tous les voyants éteints	---END---
5 - 15 8 - 25		Un voyage allumé	---END---
16 - 23 26 - 40		Deux voyants allumés	---END---
24 - 31 41 - 60		Trois voyants allumés	---END---
32 - 47 61 - 80		Quatre voyants allumés	---END---
48 - 58 81 - 100		Cinq voyants allumés	---END---

Demander les informations relatives au degré de dureté de l'eau à l'entreprise hydrique de distribution.

Suite au réglage ou à la visualisation de cette sélection, il suffit de laisser la touche inactive pendant quelques secondes, le lave-vaisselle retourne automatiquement à la condition standard en sortant du mode de réglage.

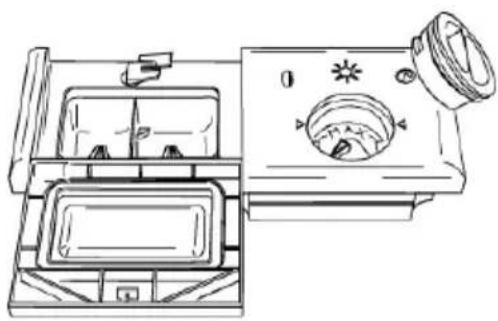

2.2 Utilisation du distributeur du produit de lavage et de rinçage

Le distributeur de détergent et le doseur du produit de rinçage se trouvent dans la partie interne de la porte : le distributeur à gauche et le doseur à droite.

À l'exception du programme TREMPAGE, avant chaque lavage il faudra introduire dans le distributeur la dose ajustée de détergent. Le produit pour le rinçage sera par contre ajouté seulement en fonction des besoins.

Le produit de rinçage accélère le séchage de la vaisselle et empêche la formation de taches et de dépôts de calcaire; il est automatiquement ajouté à l'eau au cours du dernier rinçage à partir du réservoir qui se trouve sur le côté intérieur de la porte.

Pour ajouter le produit de rinçage:

Ouvrir la porte. - Tourner le couvercle du réservoir d'1/4 de tour dans le sens contraire des aiguilles d'une montre et l'enlever. - Introduire le produit de rinçage jusqu'à remplir le distributeur (140 cl environ). L'indicateur optique situé près du bouchon doit s'obscurcir complètement. Ajouter à nouveau du produit de rinçage lorsque l'indicateur optique devient clair ou lorsque le voyant du niveau de produit de rinçage s'allume sur le bandeau frontal. - Remettre le couvercle et le tourner en sens horaire. - Nettoyer à l'aide d'un chiffon le produit de rinçage éventuellement sorti car il pourrait produire de la mousse.

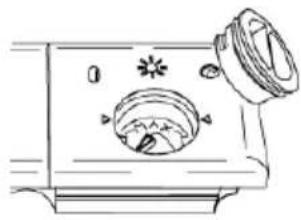

Reglage du DOSAGE du produit de rinçage

Le lave-vaisselle sort de l'usine avec le réglage moyen. Il est de toute façon possible de régler le dosage en tournant le sélecteur se trouvant à l'intérieur du doseur sur la position nécessaire : la dose sera proportionnelle à la position du sélecteur.

Pour accéder au réglage du doseur, il est nécessaire de tourner le bouchon d'¼ de tour dans le sens contraire des aiguilles d'une montre et de l'enlever. - Tourner ensuite à l'aide d'un tournevis le sélecteur du dosage jusqu'à la position désirée. - Remettre le bouchon en le tournant en sens horaire.

La dose de produit de rinçage devra être augmentée si la vaisselle est opaque ou si elle présente des taches circulaires. Si la vaisselle est par contre collante ou si elle présente des rayures blanchâtres, il faudra réduire la dose de produit de rinçage.

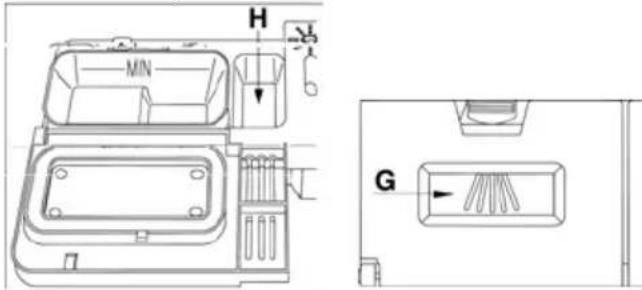

Chargement du détergent

Pour ouvrir le couvercle du distributeur de détergent, appuyer légèrement sur la touche P. Introduire le détergent et refermer soigneusement le couvercle. Durant le lavage, le couvercle du distributeur sera ouvert automatiquement.

• Quand on sélection tergent dans le compartiment G/H (selon les modèles).
• N'utiliser que des détergents spécifiques pour lave-vaisselle. L'emploi de détergents de bonne qualité est important pour obtenir d'excellents résultats de lavage.

Garder les emballages de détergent bien fermés en lieu sec, pour empêcher la formation de grumeaux qui compromettraient les résultats de lavage. Après leur ouverture, les produits ne doivent pas être gardés trop longtemps car le détergent perd de son efficacité.

• sent beaucoup de mousse et peuvent compromettre le fonctionnement du lave-vaisselle.
• Doser correctement la quantité de détergent car une quantité insuffisante provoque une élimination incomplete de la saleté, tandis qu'une quantité excessive n'augmente pas l'efficacité du lavage, mais ne représentée par contre qu'un gaspillage.
• Dans le commerce il existe des déterg enir des phosphates, ou bien en être dépourvus mais contenir des enzymes naturels.
• Les détergents avec phosphates agissent plus sur les graisses et sur les amidons au-delà de 60°C.
• Les détergents enzymatiques exercent par contre leur force nettoyante même à de basses températures (de 40 à 55°C) et sont plus facilement biodégradables. Ces détergents permettent d'atteindre, à de basses températures, les mêmes résultats de lavage que l'on ne pourrait obtenir qu'avec des programmes à 65°C. Pour la protection de l'environnement nous conseillons l'emploi de détergents sans phosphates ni chlore.

L'introduction de détergent, même liquide, dans le réservoir du produit de rinçage endommagera le lave-vaiselle.

2.3 Avertissements et conseils généraux

Avant de procéder au premier lavage avec votre lave-vaisselle, il est opportun de suivre les conseils suivants concernant la nature de la vaisselle à laver et de son placement dans les paniers.

Il n'existe généralement pas de limites quant au lavage de la vaisselle d'usage domestique, mais dans certains cas il faudra tenir compte de ses caractéristiques.

Avant de disposer la vaisselle dans les paniers, il est nécessaire :

d’éliminer les restes de nourriture les plus gros, comme par exemple les os ou les arêtes qui pourraient non seulement engorger le filtre, mais endommager également la pompe de lavage; - faire tremper les casseroles ou les poêles qui doivent sur leur fond des résidus de nourriture brûlée afin que ces derniers se détachent plus facilement; les placer ensuite dans le PANIER INFÉRIEUR.

Effectuer un prélavage de la vaisselle sous l'eau courante avant de la charger dans les paniers représente un gaspillage inutile d'eau.

Une disposition correcte de la vaisselle assure de bons résultats de lavage.

Attention!

• S'assurer que la vaisselle soit bien bloquée, qu'elle ne puisse pas se renverser et qu'elle n'entrave pas la rotation des bras de lavage durant le fonctionnement;
• Ne pas introduire de petits objets dans les paniers; en tombant, ils pourraient bloquer les bras de lavage ou la pompe de lavage;
• Les récipients tels que les tasses, les bols, les verres et les casseroles doivent toujours être disposés avec leur ouverture vers le bas et leur cavité oblique pour permettre l'écoulement de l'eau;
• Ne pas disposer les articles de vaisselle les uns sur les autres ou de sorte à ce qu'ils se couvrent réciproquement;
• Ne pas disposer les verres trop près les uns des autres car, en se touchant, ils pourraient se casser ou il pourrait y rester des taches.

Vaisselle ne pouvant être lavée dans un lave-vaisselle:

Casseroles et vaisselle en bois : elles peuvent s'abimer à cause des températures de lavage élevées; - Objets d'artisanat : ils peuvent rarement être lavés dans un lave-vaisselle. Les températures relativement élevées de l'eau et les détergents utilisés peuvent les endommager; - Vaisselle en plastique : la vaisselle en plastique résistant à la chaleur doit être lavée dans le panier supérieur; - Vaisselle en cuivre, étain, zinc et laiton : elle tasse et tache; - Argenterie : la vaisselle en argent peut se tacher; - Verre et cristal : les objets en verre et en cristal peuvent généralement être lavés dans un lave-vaisselle. Cependant, il existe certains types de verre et de cristal qui deviennent opaques et qui perdent leur transparence après de nombreux lavages; pour ce type de matériaux, nous conseillons de toujours utiliser le programme le moins agressif du tableau des programmes; - Vaisselle avec des décorations : les objets décorés se trouvant dans le commerce ont généralement une bonne résistance aux lavages dans les lave-vaisselles, même s'il peut arriver que leurs couleurs palissent après des lavages fréquents. En cas de doute sur la résistance des couleurs, il est opportun de laver peu de pièces à la fois pendant environ un mois.

2.4 Utilisation des paniers

Le lave-vaisseau a une capacité de 13 couverts, y compris la vaisselle de service.

PANIER inférieur

Le panier inférieur reçoit l'action du bras de lavage inférieur à l'intensité maximale et devra donc contenir la vaisselle la plus "difficile" et la plus sale.

Toutes les combinaisons et variétés de charge sont permises à condition que l'on prenne soin de disposer la vaisselle, les casseroles et les poêles de façon à ce que toutes les surfaces soient exposées aux jets d'eau provenant du bas.

Avec supports fixes

Pour exploiter au maximum l'espace dans le panier lorsque l'on charge de la vaisselle de grandes dimensions, certains modèles sont dotés de supports basculants pour assiettes en 2 ou 4 secteurs.

Avec supports basculants

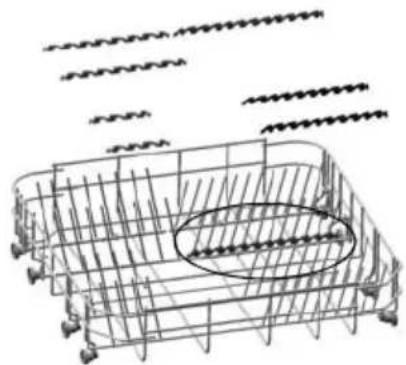

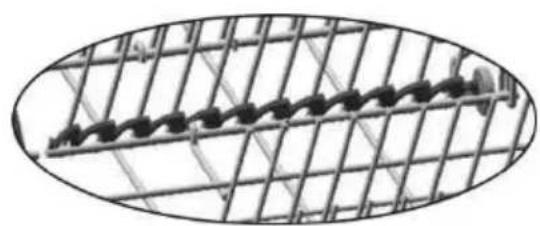

Supports PANIER inférieur

Certains modèles sont équipés de supports du panier inférieur utiles pour améliorer le séchage des assiettes. Les supports se trouvent dans le sachet des accessoires, pour les utiliser, les enfiler dans les logements prévus (voir figure).

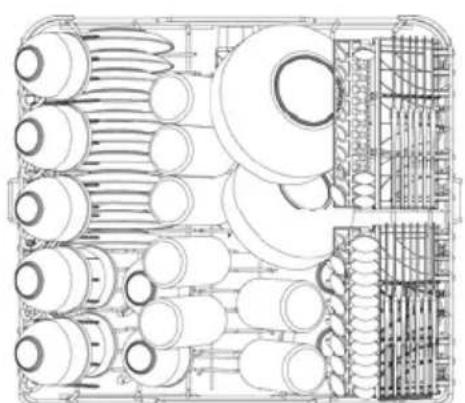

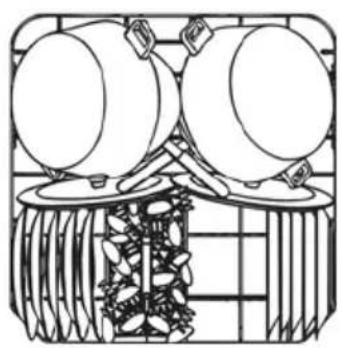

Chargement du PANIER inferieur

Disposer soigneusement et verticalement les assiettes plates, creuses, à dessert et les plats. Les casseroles, les poêlées et leurs couvercles correspondants doivent être retournés vers le bas. Disposer les assiettes creuses et celles à dessert en ayant toujours soin de laisser un espace entre elles.

Exemples de chargement :

EXAMPLES DE CHARGEMENT POUR SALE INTENSIF

Si le panier inférieur a des supports inclinables, il est préférible de les baisser pour faciliter le chargement.

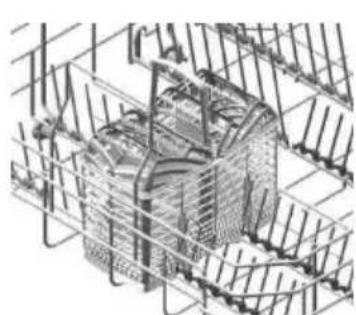

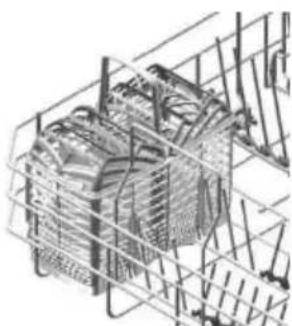

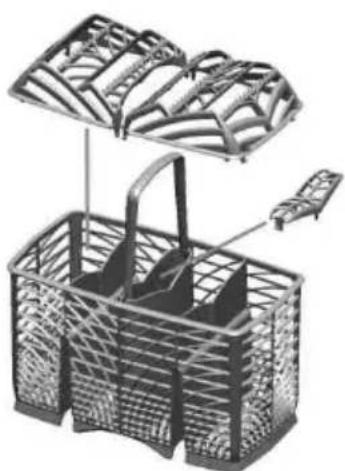

PANIER à couverts

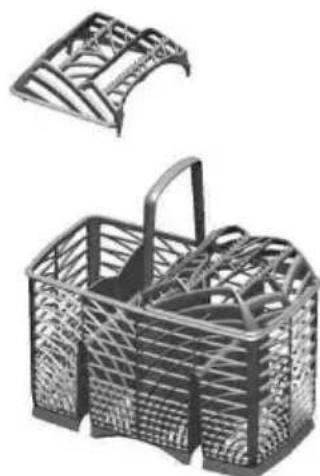

Le panier à couverts est équipé de picots portecouverts amovibles, dans lesquels sont placés les couverts de manière à rester suffisamment espacés pour permettre un passage optimal de l'eau. Les picots portecouverts et le couvercle central se trouvent dans le sachet des accessoires. Le couvercle central a uniquement une fonction de protection.

Les picots peuvent être retirés et utilisés séparément.

Les couverts doivent être disposés dans le panier de façon homogène, le manche orienté vers le bas et en faisant particulièrement attention à ne pas se blesser avec la lame des couteaux. Il est destiné à contenir toute sorte de couverts, à l'exception des couverts ayant une longueur telle qu'elle interfère avec les bras de lavage supérieur. On peut disposer les cuillères, les cuillères en bois et les couteaux de cuisine dans le panier supérieur, en faisant attention à ce que la pointe des couteaux ne dépasse pas du panier.

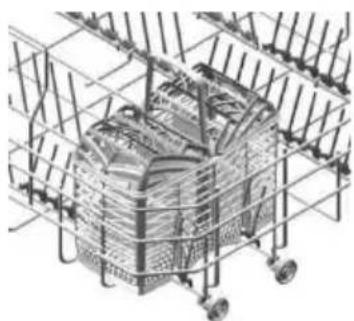

Le panier à couverts glisse dans le sens transversal et peut être placé à n'importe quel endroit permettant une utilisation optimale de l'espace du panier inférieur.

PANIER Superieur

Il est conseillé de charger le panier supérieur avec de la petite vaisselle ou de la vaisselle d'une grandeur moyenne, comme par exemple des verres, des assiettes, des tasses à café ou à thé, des assiettes sans rebord et des objets légers en plastique, mais résistant à la chaleur. Si le panier supérieur est utilisé dans la position la plus basse, on pourra également y charger des plats à condition que ces derniers soient peu sales.

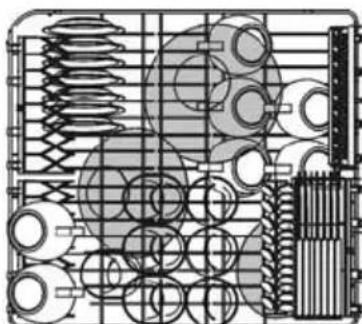

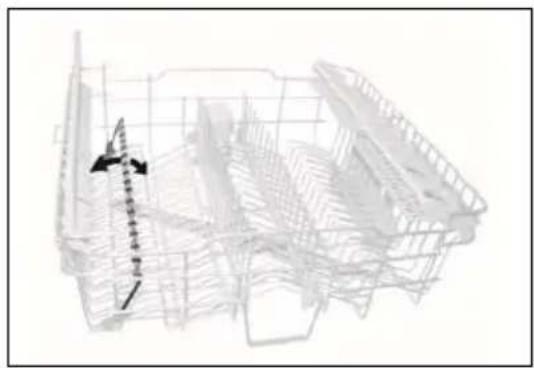

Chargement du PANIER superieur

Mettre les assiettes tournées vers l'avant ; les tasses et les récipients creux seront placés avec l'ouverture tournée vers le bas. Le côté gauche du panier pourra être chargé avec les tasses et les verres disposés sur deux plans. Au centre on peut enfiler les assiettes et les assiettes à dessert verticalement dans les supports prévus.

Exemples de chargement :

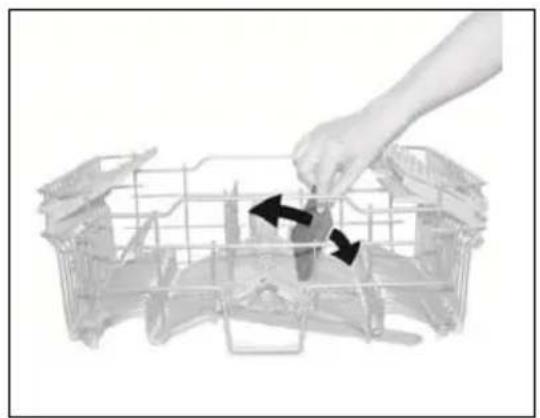

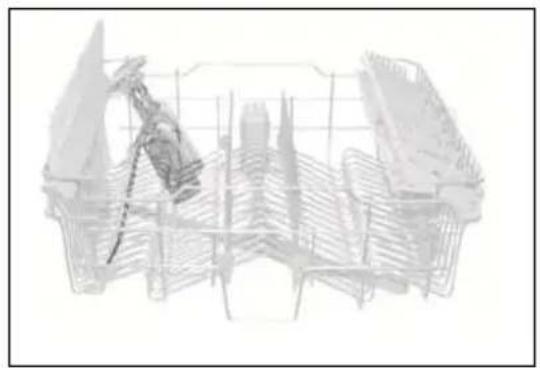

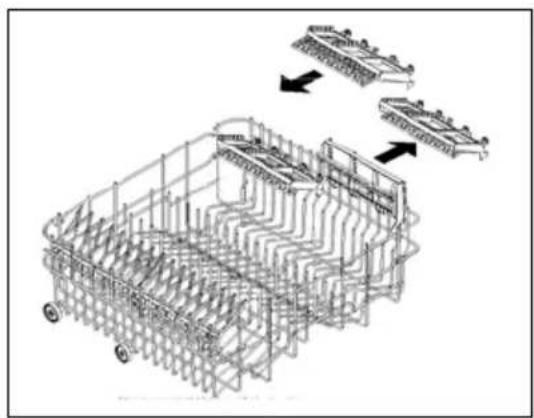

Selon les modèles, le panier peut être muni de certains accessoires ou de tous les accessoires suivants :

• Supports pour tasses ou objets longs (louches, cuillères...), à gauche, ils peuvent être relevés s'ils ne sont pas utilisés.
• Support pour verres à long pied (glass holder), à gauche ; pour l'utiliser, le lever et le bloquer dans les crochets prévus.
• Grilles à couverts, à droite, pour les couteaux et les petites cuillères ées si elles ne sont pas utilisées.
• Supports centraux fixes ou mobiles. Les supports mobiles peuvent être

Réglage du PANIER supérieur

Le panier supérieur est réglable en hauteur pour permettre le positionnement, dans le panier inférieur, d'assiettes ou de vaisseaux de grandes dimensions.

Le réglage peut être de type A ou B, selon le modèle de lave-vaisselle.

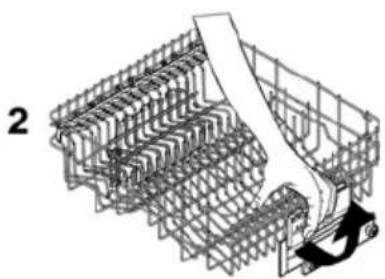

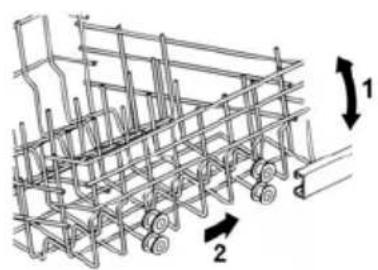

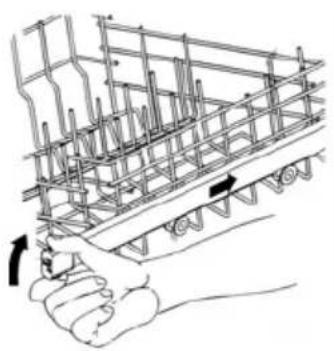

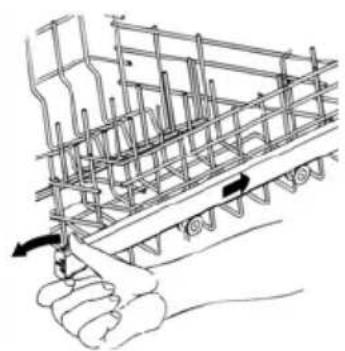

Version a : à extraction réglable sur deux positions.

• Extraire les deux rails à glissière du panier;
• Enlever les butées en les décrochant comme indiqué sur la figure;
• Extraire le panier;
• Introduire les deux roues supérieures ou inférieures dans le rail selon le réglage désiré;
• Repositionner les butées dans la position d'origine;

Le côté gauche et le côté droit du panier doivent toujours être positionnés à la même hauteur.

Version B: réglable sur trois positions des deux côtés.

Les côtés du panier doivent toujours être positionnés à la même hauteur.

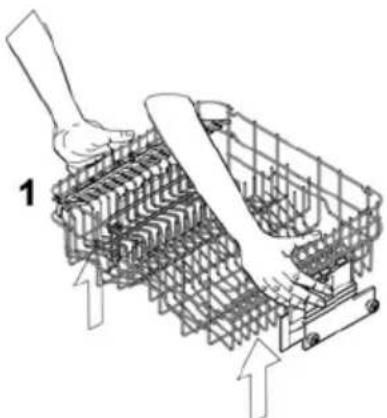

• Lever le panier en le tirant par le bord supérieur (1), jusqu'au premier ou second déclic selon la hauteur désirée.
• Baisser le panier après l'avoir débloqué, en tirant le levier de déblocage (2).

Le réglage est également possible avec le panier charge ; dans ce cas, quand on le baisse, il est préférible de le retenir avec une main pour éviter des coups à la vaisselle.

3. Nettoyage et entretien

Avant d'effectuer l'entretien de l'appareil, enlever la fiche ou interrompre l'alimentation par le dispositif d'interruption omnipolaire.

Éviter l'emploi de détergents abrasifs ou acides.

Les surfaces extérieures et la contre-porte du lave-vaiselle devront être nettoyées à intervalles réguliers à l'aide d'un chiffon moelleux et humide ou bien avec un detergent normal pour surfaces peintes. Les joints d'étanchéité de la porte doivent être nettoyés avec une éponge humide. Il est périodiquement conseillé (une ou deux fois par an) de nettoyer la cuve et les joints pour éliminer la saleté ayant pu se déposer en utilisant un chiffon moelleux et de l'eau.

Nettoyage du filtre d'arrivée d'eau

Le filtre d'arrivée d'eau A situé à la sortie du robinet a besoin d'être périodiquement nettoyé. APRÈS avoir fermé le robinet d'eau, dévisser l'extrémité du tuyau d'arrivée d'eau, retirer le filtre A et le nettoyer délicatement sous un jet d'eau courante. Réinsérer le filtre A dans son logement et revisser soigneusement la bague du tuyau d'arrivée d'eau.

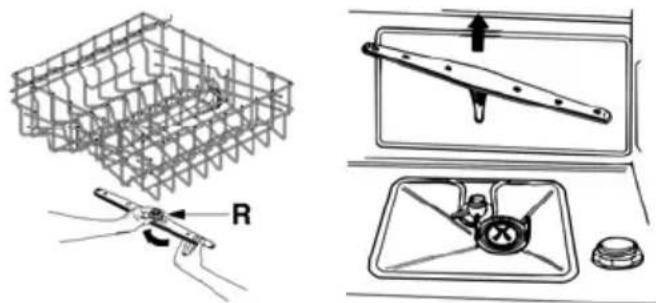

Nettoyage des BRAS de LAVAGE

Les bras de lavage sont facilement démontables pour permettre le nettoyage périodique des buses et prévenir des engorgements possibles. Les laver sous un jet d'eau et les réintroduire soigneusement dans leurs logements, en vérifier que leur mouvement circulaire ne soit en aucun cas entravé.

Pour enlever le bras de lavage supérieur il faut dévisser la bague de fixation R.

Pour enlever le bras de lavage inférieur il faut tout simplement le soulever vers le haut, en tirant au milieu.

Nettoyage du GROUPE filtrant

• Il est opportun de contrôler périodiquement le microfiltre central C et, s'il le faut, le nettoyer. Pour l'enlever, il faut saisir les languettes, tourner dans le sens contraire des aiguilles d'une montre et soulever vers le haut; pousser par en bas le filtre central D pour l'extraire du microfiltre;
• séparer les deux parties qui composent le filtre en plastique en appuyant sur le corps du filtre dans la zone indiquée par les flèches; retirer le filtre central en le boulevant.

Instructions et conseils pour un BON entretien :

• Les filtres doivent être nettoyés à l'eau courante avec une brosse dure.
• Vérifier qu'il n'y ait pas de résidus alimentaires sur le filtre lorsque vous enlevez celui-ci. Ces résidus, en tombant dans la vidange, pourraient bloquer certains composants hydrauliques ou obstruer les trous des bras d'aspersion. Il est indispensable de nettoyer les filtres attentivement et selon les indications susmentionnées : le lave-vaiselle ne peut pas fonctionner si les filtres sont engorgés.
• Remettre soigneusement les filtres dans leur logement afin d'éviter d'endommager la pompe de lavage.

Si le lave-vaissellrereste inutilisé pendant longtemps:

Effectuer le programme de trempage deux fois de suite. Débrancher la fiche de la prise de courant. - Laisser la porte légèrement ouverte de sorte à empêcher la formation de mauvaises odeurs à l'intérieur de la cuve de lavage. - Remplir le doseur de produit pour le rinçage. - Fermer le robinet de l'eau.

Avant de réutiliser le lave-vaissellé apres un arrêt prolongé:

• Contrôler qu'il n'y ait pas de dépôts de boue ou de rouille à l'intérieur de la tuyauterie ; si tel est le cas, laisser couler l'eau du robinet d'alimentation pendant quelques minutes. Rebrancher la fiche dans la prise de courant. Raccorder le tuyau flexible d'alimentation d'eau et rouvrir le robinet.

Élimination de PETITS inconvénients

Dans certains cas, il est possible d'éliminer personnellement des eventuels inconvenients avec l'aide des instructions suivantes :

Si le programme ne démarre pas, vérifier que :

Le lave-vaisse soit branché au réseau électrique; - La distribution d'énergie électrique n'ait pas été interrompue; Le robinet d'eau soit ouvert; - La porte du lave-vaisselle ait été correctement fermée.

Si de l'eau stagne dans le lave-vaiselle, vérifier que :

• le tuyau d'évacuation ne soit pas bouché;
• le siphon de vidange ne soit pas bouché;
• les filtres du lave-vaisse ne soient pas engorgés.

Si la vaisselle n'est pas propre, vérifier que :

• le détergent ait été introduit en quantité suffisante;
• il y ait du sel régénérant dans le réservoir spécifique;
• la vaisselle ait été disposée correctement
• le programme sélectionné soit approprié au type et au degré de saleté de la vaisselle;
• tous les filtres soient propres et correctement insérés dans leurs logements; les orifices de sortie d'eau des bras de lavage ne soient pas bouchés;
• assurez-vous que rien n'ait bloqué la rotation des bras de lavage.

Si la vase ne seche pas ou reste opaque, vérifier que :

• il y ait du produit de rinçage dans le distributeur spécifique;
• le réglage de la distribution de ce produit soit correct;
• le détergent utilisé soit d'une bonne qualité et qu'il n'ait pas perdu ses caractéristiques (par exemple à cause d'une conservation avec l'emballage ouvert).

Si la vaisselle présente des rayures, des taches... vérifier que :

• le réglage du dosage du produit de rinçage ne soit pas excessif.

Si des traces de rouille sont visibles dans la cuve :

• La cuve est en acier inox résistant à la corrosion et donc des eventuelles taches de rouille sont dues à des éléments externes (traces de rouille provenant de conduites de l'eau, de casseroles, de couverts, etc.). Pour éliminer ces taches il existe dans le commerce des produits spécifiques.
• Vérifier que les justes doses de détergent soient utilisées. Certains détergents peuvent être plus corrosifs que d'autres.
• Vérifier que le bouchon du réservoir du sel soit bien fermé et que le réglage de l'installation de l'adoucisseur d'eau soit correct.

Si, après l'application des instructions susmentionnées, les anomalies de fonctionnement devaient persister, il faudra contacter le centre d'assistance technique autorisé le plus proche.

ATTENTION: les interventions effectuées sur l'appareil par un personnel non autorisé ne sont pas couvertes par la garantie et sont donc à la charge de l'usager.

4. Guide de dépannage

Le lave-vaisselle est en mesure de signaler une série de dysfonctionnements par l'allumage simultané de plusieurs voyants dont vous trouvez le sens ci-après ; par ailleurs, en cas d'anomalie, E ou Err (selon les modèles) apparaisent sur l'afficheur.

Anomalie description

E1	...END...	Problème acquastop Intervention du système anti débordement (seulement pour les modèles qui en sont écipés). Intervention en cas de fuites d'eau. S'adresser au service après-vente.
E2	...END...	Niveau de sécurité Intervention du système qui limite le niveau d'eau dans le lave-vaisselle. Interrompre le programme en cours, éteindre le lave-vaisselle. Allumer, programmer de nouveau le lave-vaisselle et faire partir le cycle de lavage. Si le problème persisté, s'adresser au service après-vente.
E3	...END...	Anomalie chauffage de l'eau Le chauffage de l'eau n'est pas effectué ou est effectué d'une façon anomale. Effectuer de nouveau le programme de lavage; si le problème persisté, s'adresser au service après-vente.
E4	...END...	Anomalie relevée de la température de l'eau. Interrompré le programme en cours, éteindre le lave-vaisselle. Allumer, programmer de nouveau le lave-vaisselle et faire partir le cycle de lavage. Si le problème persisté, s'adresser au service après-vente.
E5	...END...	Anomalie arrivée de l'eau L'arrivée de l'eau dans le lave-vaisselle ne se fait pas ou se fait d'une façon anomale. Vérifier si les raccordements hydrauliques sont corrects, si le robinet d'entrée de l'eau est ouvert et si le filtre n'est pas obstrué. Si le problème persisté, s'adresser au service après-vente.
E6	...END...	Anomalie évacuation de l'eau L'évacuation de l'eau ne se fait pas ou se fait d'une façon anomale. Vérifier que le tuyau d'évacuation ne soit pas pié ou écrasé et que le siphon ou les filtres ne soient pas obstrués. Si le problème persisté, s'adresser au service après-vente.

Anomalie description

Voyant eteint

Voyant allumé

Voyant clignotant

Si une situation d'alarme se produit, la machine interrompt le programme de lavage.

• Les alarmes E1, E2, E3, E4, E8, E9 provoquent la conclusion immédiate du programme en cours.
• Les alarmes E5, E6 interrompent le programme en cours et lorsque la cause est résolue le programme reprend. L'alarme E7 est visualisée à la fin du cycle qui termine étant donné que le fonctionnement du lave-vaisselle n'est pas compromis.

Permettre à « zéro » une alarme, il faut :

ouvrir et fermer la porte ; ou bien, éteindre et rallumer la machine. Il est maintenant possible de reprogrammer le lave-vaisselle.

Si l'anomalie persiste, se mettre en contact avec le service assistance/agréé.

DONNÉES TECHNIQUES
Largeur	597 | 599 mm
Profondeur mesurée au profil externe du bandeau de commandes	550 mm
Hauteur (selon les modèles) de 820 mm à 870 mm de 860 mm à 910 mm
Capacité 13 Couverts standards
Pression eau d'alimentation min. 0,05 - max. 0,9 MPa (min. 0.5 - max. 9 bars)
Données électriques Voir plaque des caractéristiques
