BEDIENUNGSANLEITUNG FDW 8291.1 Fulgor Milano

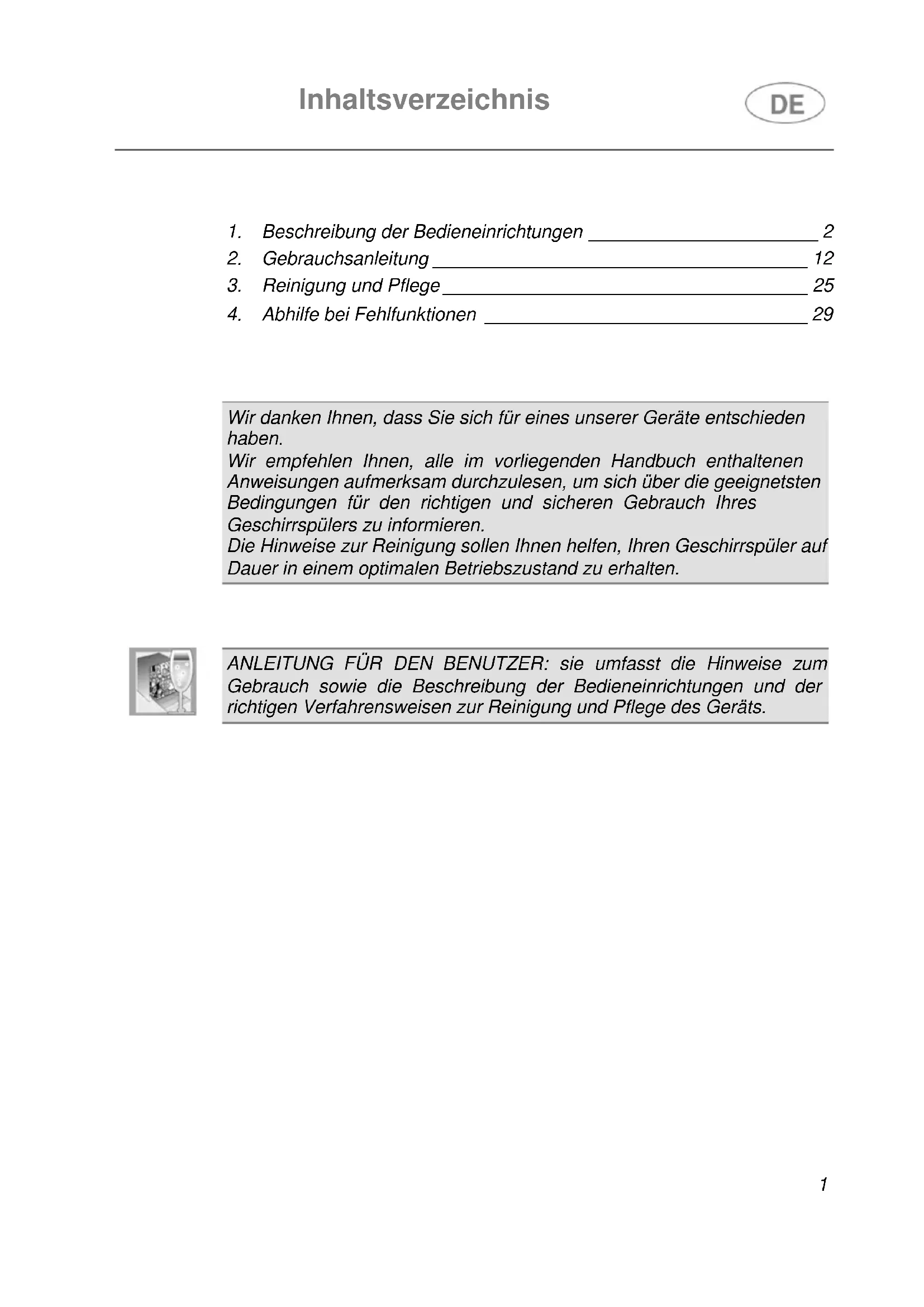

1. Beschreibung der Bedieneinrichtungen 2
2. Gebrauchsanleitung 12
3. Reinigung und Pflege 25
4. Abhilfe bei Fehlfunktionen 29

Wir danken Ihnen, dass Sie sich für eines unserer Geräte entschieden haben.

Wir empfehlen Ihnen, alle im vorliegenden Handbuch enthaltenen Anweisungen aufmerksam durchzulesen, um sich über die geeignetsten Bedingungen für den richtigen und sicheren Gebrauch Ihres Geschirrspulers zu informieren.

Die Hinweise zur Reinigung sollen Ihnen halten, ihren Geschirrspüler auf Dauer in einem optimalen Betriebszustand zu erhalten.

ANLEITUNG FÜR DEN BENUTZER: sie umfasst die Hinweise zum Gebrauch sowie die Beschreibung der Bedieneinrichtungen und der richtigen Verfahrensweisen zur Reinigung und Pflege des Geräts.

1. Beschreibung der Bedieneinrichtungen

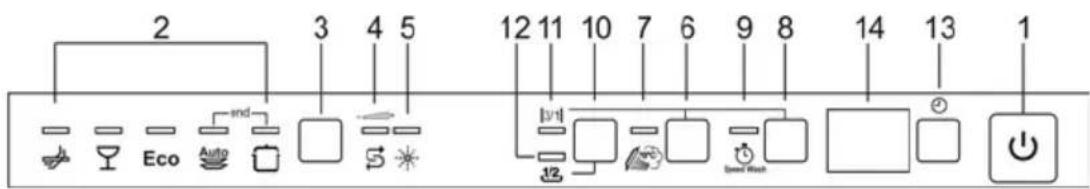

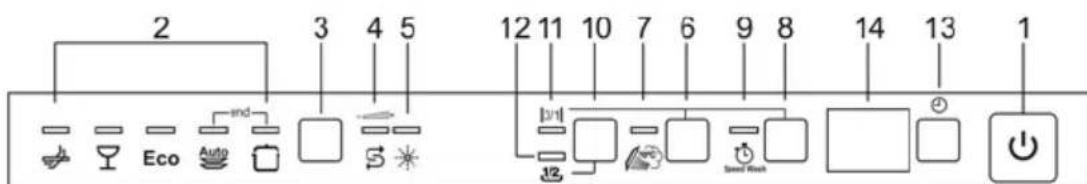

1.1 Die Bedienblende

Alle Bedien- und Anzeigeeinrichtungen des Geschirrspulers befinden sich auf der oberen Bedienblende. Das Einschalten, Programmieren, Ausschalten usw. ist nur bei geöffneter Turmöglich.

1	WAHLSCHALTER EIN/AUS Bei Druck auf diese Taste wird das Gerät mit Spannung versorgt.
2	KONTROLLLAMPEN GEWÄHLTES PROGRAMM Die Lampe zeigt durch Aufleuchten das eingestellte Programm sowie eventuelle Störungen an (Behebung der Funktionstörungen).
3	TASTE PROGRAMMWAHL Durch mehrmaligen Druck auf diese Taste wird das gewünschte Programm eingestellt.
4	AKTIVIERUNGSANZEIGE DER WASSERHÄRTEEINSTELLUNG Die blinkende Kontrollampe zeigt an, dass sich das Gerät im Modus „Wasserhärteeinstellung" befindet. KONTROLLLAMPE SALZ FEHLT (je nach Modellen) Wenn das Symbol, angezeigt wird, signalisiert die leuchtende Kontrollampe, dass kein Regeneriersalz vorhanden ist.
5	KONTROLLLAMPE KLARSPÜLER FEHLT (je nach Modellen) Wenn diese Lampe aufleuchtet, fehl't Klarspüler im Gerät.
6	TASTE OPTION HYGIENE + ZUSATZOPTION (Ilesen Sie den Abschnitt „ZUSATZOPTIONEN“) Drücken sie die Taste, um die Option zu aktivieren bzw. zu deaktivieren.
7	KONTROLLLAMPE OPTION HYGIENE Die leuchtende Kontrollampe signalisiert, dass die Funktion aktiviert wurde
8	TASTE ZUSATZPROGRAMME + ZUSATZOPTION (Ilesen Sie den Abschnitt „ZUSATZOPTIONEN“) Die Taste steuert die Wahl der Zusammenprogramme. Mit Dieser Taste kann man eines der fünf Zusammenprogramme aufrufen (siehe Tabelle).
9	KONTROLLLAMPE ZUSATZPROGRAMME Die leuchtende Kontrollampe signalisiert, dass eines der fünf Zusammenprogramme ausgeführrt werden wird (siehe Tabelle).
10	TASTE HALBE BELADUNG (je nach Modellen)
	Durch Drücken dieser Taste aktiviert man die Funktion zum Spüssen mit halber Beladung.
11	KONTROLLLAMPE OPTION „3/1“ (ZUSATZOPTION)Die leuchtende Kontrollampe signalisiert, dass die Funktion aktiviert wurde.
12	KONTROLLLAMPE HALBE BELADUNGDie leuchtende Kontrollampe signalisiert, dass die Funktion aktiviert wurde.
13	TASTE PROGRAMMVERZÖGERUNGDrückt man diese Taste, kann man den Start des Programm um bis zu 9 Stunden verzöbern.
14	INFO-DISPLAY

ANMERKUNG: Die Symbole und das Aussehen können je nach Modell oder Version Ihres Geschirrspulers abweichen.

Angezeigte Informationen
Vorgesehene Programmdauer Ja
Restprogrammdauer Ja
Startverzögerung 1 – 24 Std.
Fehlermeldung	Err

EINSTELLEN DES SPULPROGRAMMS UND EINSCHALTUNG

Zur Wahl des am besten für das zu spülende Geschirr geeigneten Spülprogramms die nachstehende Tabelle zu Rateziehen, in der die Art von Geschirr und der Verschmutzungsgrad berücksichtigt werden.

Nach Wahl des geeigneten Spulprogramms anhand der Tabelle:

• die Taste EIN/AUS (1) drücken und abwarten, bis die KONTROLLLAMPE PROGRAMME (2) aufleuchtet;
• Taste PROGRAMMWAHL (3) so oft drücken, bis die Anzeigelampe dem gewündsten Programm entsprechend aufleuchtet:
  Die Türschreiben: Nach rund 2 Sekunden startet das Programm. Wahrend der Programmausführung blinkt die zugehörige KONTROLLLAMPE (Anzeige "Programm lauft").

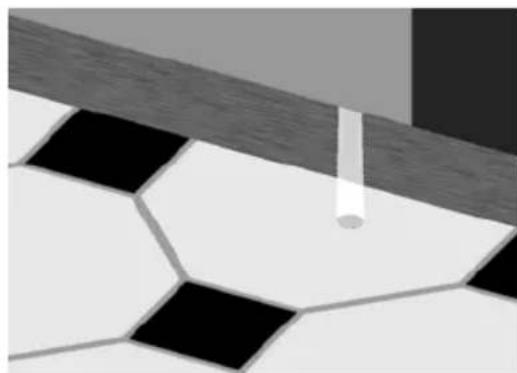

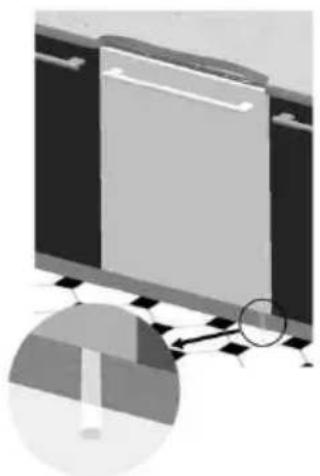

RESTLAUFANZEIGE (je nach Modellen)

Während der Ausführung des Programms wird ein blinkendes Licht auf den Fußboden unter der rechten Ecke der Geräteür projziert. Nach Abschluss des Programms erlischt these Licht, um den Leerlaufverlust zu reduzieren.

PROGRAMM NUMMER UND SYMBOL	ART UND GRAD DER VERSCHMUTZUNG	PROGRAMMA- BLAUF	DAUER	VERBRAUCH
			MINUTEN (1)	WASSER LITER	ENERGIE KWh (1)
1 EINWEICHEN	Töppe und Geschirr, die Später gesetzt werden sollen.	Kaltvorsprülen	15 3,5	0,02
2 SCHON PROGRAMM	Normal verschmutztes empfindliches Geschirr.	Reinigen bei 45°C Kaltklarsprülen Klarsprülen bei 70°C Trocknen	65	9,5 1,10
4 ÖKO (*)	Normal verschmutzte Geschirr, auch mit angetrockneten Speiseresten.	Reinigen bei 45°C Kaltklarsprülen Klarsprülen bei 55°C Trocknen	**	**	**
4 AUTO	Normal verschmutztes Töppe und Geschirr, auch mit angetrockneten Speiseresten.	Wählt man das Programm "AUTO", erkennt der Geschirrspüler automaticisch den Verschmutzungsgrad de Geschirrs und passst die Spülparameter automatisch an.
5 INTENSIV	Stark verschmutzte Töppe und Geschirr, auch mit angetrockneten Speiseresten..	Warm vorsprülen Reinigen bei 70°C Kaltklarsprülen (2) Klarsprülen bei 70°C Trocknen	135	15,5 1,60

WICHTIG: Lesen Sieitte die Tabelle "ANMERKUNGEN UND GRUNDLAGEN" auf den folgenden Seiten.

Wurde die Tur des Geschirrspulers nicht oder nicht korrekt geschlossen, so kann der Spülgang nicht gestartet werden.

(Lesen Sie den Abschnitt mit den Erläuterungen zur Funktionseiste.)

ZUSATZPROGRAMME

PROGRAMM NUMMER UND SYMBOL	ART UND GRAD DER VERSCH- MUTZUNG	PROGRAMMA- BLAUF	DAUER	VERBRAUCH
			MINUTEN (1)	WASSER LITER	ENERGIE KWh (1)
7 SCHNELL +Speed Wash	Wenig verschmutztes Geschirr, das unmittelbar nach dem Gebrauch gespüt wird	Reinigen bei 38°C Klarspüssen bei 50°C	27	6,5 0,70
8 ÖKO KURZ ECO+Speed Wash	Wenig verschmutztes empfindliches Geschirr, das unmittelbar nach dem Gebrauch gespüt wird.	Kaltvorsprülen Reinigen bei 60°C Kaltklarsprülen Klarspüssen bei 70°C	70	12,5 1,25
9 NORMAL KURZ Auto +Speed Wash	Normal verschmutztes Geschirr, das unmittelbar nach dem Gebrauch gspüt wird.	Kaltvorsprülen Reinigen bei 70°C Kaltklarsprülen Klarspüssen bei 70°C	75	14 1,40
10 INTENSIV und SCHNELL +Speed Wash	Normal verschmutztes gemischtes Geschirr ohne angetrockene Speiseresten.	Reinigen bei 65°C Kaltklarsprülen Klarspüssen bei 70°C	50 10	1,20

WICHTIG: Lesen Sieitte die Tabelle "ANMERKUNGEN UND GRUNDLAGEN" auf den folgenden Seiten.

Wurde die Tur des Geschirrspulers nicht oder nicht korrekt geschlossen, so kann der Spülgang nicht gestartet werden.

ANMERKUNGEN UND GRUNDLAGEN
Das Einweichen nur bei Teilbeladung ausführren. Die Optionen können nicht in Verbindung mit dem Programm EINWEICHEN verwendet werden. Die Option ENERSAVE kann nicht mit den Programmen Einweichen, Hygiene Plus und allgemein mit allen den Programmen verwendet werden, bei denen nicht die abschließlich Trockenphase vorgesehen ist.
*	Standardprogramm nach der Norm EN 50242. Falls vorhanden, muss die Option ENERSAVE gewählt werden.
** Siehe das Beiblatt
***	Bezugssprogramm IEC/DIN. Falls vorhanden, muss die Option ENERSAVE gewählt werden.
****	Vergleichsprogramm für die Labors: Reiniger 20g in der Verteilerkammer + 10g auf der Tür oder Tablette. Anordnung: Siehe das Foto im Abschnitt „Gebrauch der Körbe".
(1) Die Dauer des Programms und der Energieverbrauch können in Abhängigkeit vor der Wasser- und Raumtemperatur sowie von der Art und der Menge von Gesch variieren.
(2) 1 oder 2 Kaltklarspülgte je nach Modell.

GRUNDLAGEN für das ENERGIELABEL des Geschirrspulers:

• Der jährliche Energieverbrauch basiert auf 280 Standardreinigungszyklen bei Kaltwasserbefüllung und dem Verbrauch der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Verbrauch hängt von der Art derutzung des Geräts ab.
• Der Wasserverbrauch basiert auf 280 Standardreinigungszyklen. Dertatsächliche Verbrauch hangt von der Art der Nutzung des Geräts ab.
  Die Angaben beziehen sich auf das Standardprogramm nach EN 50242 (in der Programmtabelle angegeben), das in Bezug auf den kombinierten Energie- und Wasserverbrauch am effizientesten ist. Das Programm ist für normal verschmutztes Geschirr geeignet.
• Trocknungseffizienzklasse auf einer Skala von "G" (geringste Effizienz) bis "A" (hochste Effizienz).

1.2 Spülprogramme

Vor dem Starten eines Spübprogramms muss man sicherstellen, dass:

der Wasserhahn geöffnet ist;
der Behalter des Enthärters mit Regeneriersalz gefüllt ist;
- die Verteilerkammer mit der richtigen Dosiermenge Reiniger gefüllt ist;
die Geschirrkörbe richtig beladen wurden;
- sich die Sprüharme frei und ohne Behinderungen drehen können:
die Turdes Geschirrspulers richtig geschlossen ist.

OPTION KURZ PROGRAMM

Wählt man diese Option zusammen mit einem beliebigen Spülprogramm (ausgenommen Einweichen) wird die DAUER DES ZYKLUS VERKÜRZT. Zum Aktivieren müssen Sie nach Wahl des gewünschten Programms die Taste OPTION KURZ PROGRAMM drücken (die Kontrollampe leuchtet dann auf). Die Option wird nach Abschluss des Programms automatisch wieder deaktiviert.

OPTION HYGIENE

These Funktion aktiviert einen zusätzlichen antibakteriellen Spülgang, der eine weitere Reduzierung der Bakterien garantiert.

Zur Gewährleistung der Wirksamkeit des antibakteriellen Spülgangs ist es wesentlich, dass die Temperatur nicht absinkt; sollte dies geschehen (weil z.B. der Strom vorübergehend ausgefallen ist oder die Geräteür geöffnet wurde), blinkt die Kontrollampe bis zur Ausschaltung des Geschirrspulers bzw. bis zur Wahl eines neuen Programms, um zu signalisieren, dass die Wirksamkeit des antibakteriellen Spülgangs nicht

mehr gewährleistet ist. Drücken Sie die Taste um die Option zu aktivieren bzw. zu deaktivieren; die leuchtende Kontrollampe signalisiert, dass die Funktion aktiviert ist.

VERTEILTE HALBE BELADUNC

Wenn Sie nur weniger Geschirr spulen müssen, sollen den Sie die Option „Verteinte halbe Beladung“ nutzen, mit der Sie Wasser und Energie sparen und die Programmdauer verkurzen können. Diese Option wird mit der Taste aktiviert. Das Geschirr kann in beiden Körben angeordnet werden. In die Reinigerkammer müssen Sie eine im Vergleich zur vollen Beladung geringere Menge Reiniger geben.

3/1

ZUSATZOPTIONEN - ,3/1“

Durch gleichzeitiges Drucken der Tasten 6 + 8 (Taste ZUSATZPROGRAMME + Taste Option HYGIENE) aktivieren Sie die Option „3/1“, was durch das Aufleuchten der zugehörigen Kontrollampe bestätigt wird. Diese Option dient zur Verwendung von Geschirrspulmitteln, in die Salz und Klarspuler schon integriert sind und die im Handel unter der Bezeichnung „Geschirrspulmittel 3-in-1“ erhältlich sind. Wird diese Option aktiviert, werden das Salz und der Klarspuler nicht verwendet, die eventuell schon in den Geschirrspul either gutfüllt wurden.

Anmerkung: Wenn die Taste „3/1“ gedrückt wurde, ist es normal, dass die Kontrollampen Salz/Klarspuler eingeschaltet bleiben, wenn die zugehörigen Behälter leer sind.

WICHTIG: Die Option bleibt aktiviert, bis sie durch gleichzeitiges Drücken der Tasten 6 + 8 wieder deaktiviert wird; die Kontrollampe erlischt dann.

Die Produkte 3-in-1 eignen sich nicht für sehr „hartes“ Wasser. Wird dazu eine Wasserhärte über H3 eingestellt, blinking die Kontrollampe OPTION 3/1, um die ungültige Einstellung zu signalisieren. Dies verhindert nicht den Gebrauch der Option, noch ist das Spülergebnis eventuell nicht optimal.

STARTVERZÖGERUNG

Der Start des Spulprogramms kann verzögert werden, um den Geschirrspüler zur gewünschten Zeit (z.B. nachts) arbeiten zu halten. Drücken Sie die Taste PROGRAMMVERZÖGERUNG (13), um die Option zu aktivieren. Es wird dann eine Verzögerung von 1 Stunde angezeigt. Indem Sie die Taste anschließend wiederholt drücken, können Sie die Verzögerung je nach Modell auf bis zu 9, 12 oder 24 Stunden einstellen. Nach dem Schlieben der Geräteür führt der Geschirrspüler einen Vorspulgang aus, an dessem Ende die eingestellte Programmverzögerung aktiviert wird.

LOschen DES LAUFENDEN PROGRAMMS

• Zum Annullieren des laufenden Programms nach dem Öffnen derTür eineuge Sekunden lang die Taste PROGRAMMWAHL (3) gedrückt halten, bis die Kontrollampen der Programme № 4 und 5 gleichzeitig aufleuchten (mit "end" gekennzeichnet).

• Tür wieder schlossen.
• Nach etwa 1 Minute schaltet das Gerät auf Zyklusende.

ÄNDERN DES PROGRAMMS

Zum Ändern eines laufenden Programms die Tur öffnen und das neue Programm wahlen. Bei erneuter Schliebung der Tur führt der Geschirrspüler automatisch das neue Programm aus.

SO KÖNNEN SIE ENERGIE SPAREN! ... UND UMWELTBEWUSST HANDELN

• Verwenden Sie nach Möglichkeit den Geschirrspüler erst, wenn er voll beladen ist.
• Spülen Sie das Geschirr nicht unter fließendem Wasser.
• Verwenden Sie das für die jeweilige Beladung am besten geeignete Spülprogramm.
• Keinen Vorspulgang durchführten.
• Falls vorhanden, sollte das Gerät an eine Warmwasseranlage bis zu 60^ angeschlossen werden.

SO KÖNNEN SIE REINIGUNGSMITTEL SPAREN! ... UND UMWELTBEWUSST HANDELN

Die Phosphate in Reinigungsmitteln für Geschirrspüller belasten die Umwelt. Zur Vermeidung eines zu großen Reinigerverbrauchs - und auch Stromverbrauchs - sollen den Sie folgende Empfehlungen beachten:

• trennen Sie das empfindlichere Geschirr von dem Geschirr, das aggressiven Reinigern und hohen Temperaturen better standhalt;
  den Reiniger nicht direkt auf das Geschirr geben.

Wenn die Tur des Geschirrspulers während dem Spulen geöffnet wird, wird das Programm unterbrochen. Die zugehörige Kontrollampe blinkt weiterhin und ein Warnton signalisiert, dass das Programm nicht zu Ende geführt wurde. Man muss dann rund 1 Minute abwarten, bevorm man die Gerätetur schliebt, um das Programm wieder zu starten. Wenn die Gerätetur geschlossen wird, wird das Programm an der Stelle fortgesetzt, an der es unterbrochen worden war. Es empfieht, sich diesen Vorgang nur wenn unbedingt erforderlich auszuführen, da hierdurch der Programmablauf gestört werden können.

PROGRAMMENDE

Am Ende des Programms ertont ein kurzer Signalton und außerdem blinken die

Kontrollampen der Programme No 4 und 5 (mit "end" gekennzeichnet).

Zum Ausschalten des Geräts die Tur公开发行 und die Taste EIN/AUS (1) drücken.

ENERGIEMANAGEMENT

Nach 5 Minuten Inaktivität (Spülprogramm beendet, unterbrochen bzw. eingestellt, aber nicht gestartet) wird der Geschirrspüler in den Standby-Zustand geschalte, um den Energieverbrauch zu senken.

In thisem Zustand erfolgen die Anzeigen des Geschirrspulers (je nach Modell Kontrollampen oder Display) langsamer (1 Einsatzaltung alle 5 Sekunden).

HERAUSNEHMEN DES GESCHIRRS

Am Ende des Programms muss man das Geschirr mindestens 20 Minuten im Gerät lassen, damit es abkühlen kann. Es ist ratsam, zuerst den Unterkorb zu entleeren, damit etwaige noch im Oberkorb zurückgebliebene Wassertropfen nicht auf das Geschirr im Unterkorb tropfen können.

2. Gebrauchsanleitung

Nach der ordnungsgemäßen Installation des Geschirrspulers für die Inbetriebnahme wie folgt vorgehen:

• Den Wasserenthärter einstellen;
• Regeneriersalz einfullen;
• Klarspuler und Reiniger einnullen.

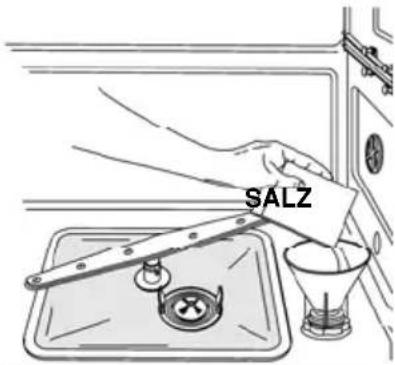

2.1 Gebrauch des Wasserenthärters

Der im Wasser enthaltene Kalk (Wasserhärte) ist verantwortlich für weißliche Flecken auf dem trockenen Geschirr, das mit der Zeit matt zu werden neigt. Der Geschirrspüler ist mit einem automatischen Wasserenthärter ausgestattet, der mit Hilfe eines speziellen Regenerialsizes dem Wasser die hörtenden Substanzen entzieht. Beim Verlassen des Werks ist beim Geschirrspüler die Wasserhärte 3 (mittlere Härte) eingestellt.

Bei Verwendung von Wasser mittlerer Härte muss ungebahr alle 20 Spülgänge neues Salz nachgewählten werden. Der Vorratsbehalter des Enthärters hat ein Fassungsvermögen von ungebahr 1,7 kg grobkörnigen Salzes. Der Behalter befindet sich im Boden des Spūlraums. Den unteren Geschirrkorb Herausnahmen, den Deckel des Behalters entgegen dem Uhrzeigersinn aufschrauben und das Salz mit dem zur Ausstattung des Geschirrspulers gehörenden Trichter einfllen. Vor dem Wiederanbringen des Deckels Salzreste im Bereich der Einfūllöffnung entfernen.

• Beim ersten Gebrauch des Geschirrspulers muss man abgehen vom Salz auch einen Liter Wasser in den Salzbehälter einfllen.
• Nach dem Befüllen des Salzbehalters stets den Deckel sorgfällig schließen. Die Spüllaugearf)namlich nicht in den Salzbehalter gelangen, da hierdurch der Betrieb der Wasseraufbereitungsanlage beeinträchtigt wurde. In thisem Fall verliert die Garantie ihre Gültigkeit.
  AusschlieBlich Regeneriersalz fur Haushaltsgeschirrspuler verwenden. Bei Verwendung von Salz in Tablettenform den Salzbehalter nicht vollständig fullen.

• Kein Speisesalz verwenden, da es nichtlösliche Substanzen enthalt, die im Laufe der Zeit die Enthärtungsanlage beschädigen können.
• Nötigenfalls das Salz vor dem Start des Spülprogramms einfllen; auf diese Weise wird eventuell übergelaufene Salzösung sofort mit dem Wasser weggespüt; bleibt die Salzösung längerere Zeit im Spülraum, kann es zu Korrosion kommt.

Darauf achten, nicht die Salzverpackung mit der des Reinigers zu verwechseln: füllt man Reiniger in den Salzbehälter, wird der Enthärter beschädigt.

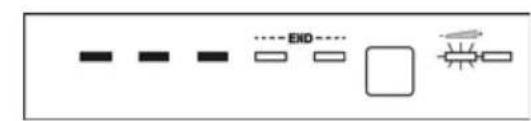

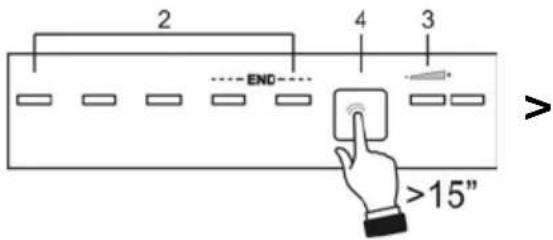

EINSTELLUNG DES ENTHÄRTERS

Der Geschirrspulier verfügt über eine Vorrichtung für die Anpassung des Wasserenthärters an die Wasserhärte. Die Wahl der Wasserhärte erfolgt mit der PROGRAMMWAHLTASTE (3).

Zum Einstellen der Wasserhärte die Taste mehr als 15 Sekunden gedrückt halten. Dann beginnnt die ANZEIGE DER

WASSERHÄRTEEINSTELLUNG (4) zu blinken und die blinkenden PROGRAMMWAHL-KONTROLLLAMPEN (2) zeigen die aktuelle Einstellung an. Durch wiederholtes Drücken der Taste kann man die Einstellung nach der in der nachstehenden Tabelle angegebenen Sequenzändern:

WASSERHÄRTE-TABELLE

WASSERHÄRTE		EINSTELLUNG
Grad Deutsche Härte (°dH)	Grad Französische Härte (°dF)
0 - 6 0 - 11		Alle Kontrollampen ausgeschaltet	END
7 - 10 12 -	18	Eine Kontrollampe EIN	END
11 - 15 19 -	27	Zwei Kontrollampen EIN	END
16 - 21 28 -	37	Drei Kontrollampen EIN	END
22 - 28 38 -	50	Vier Kontrollampen EIN	END
29 - 35 51 -	62	Fünf Kontrollampen EIN	END
36 - 50 63 -	90	Zwei Kontrollampen EIN	END

Die ortliche Wasserhärte beim Wasserversorgungsunternehmen erfragen.

Am Ende der Einstellung bzw. der Anzeige der aktuellen Einstellung braucht man lediglich die Taste eine Sekunden nicht betätigten, damit der Geschirrspüler den Modus für die Einstellung verlässt und zu seinem ursprünglichen Zustand zurückkehrt.

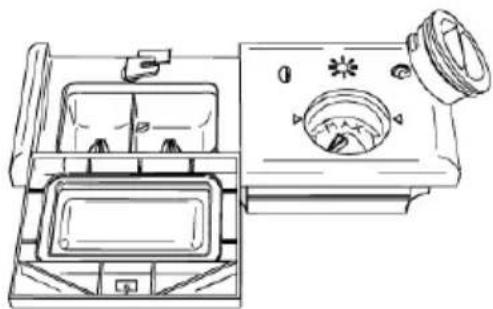

2.2 Gebrauch der Reiniger- und Klarspuler-Verteilerkammer

Die Reiniger- und Klarspulerkammer befindet sich im unteren Bereich der Gerätetur: links die Verteilerkammer und rechts die Dosiervorrichtung.

Mit Ausnahme des EINWEICH-Programms muss vor jedem Spülgang die geeignete Menge Reiniger in die Verteilerkammer gefüllt werden. Der Klarsprüfer zum Nachspüssen muss hingegen nur nach Bedarf eingefüllt werden.

EINFULLEN DES KLARSPÜLERS FÜR DAS NACHSPÜLEN

Der Klarspüler beschleunigt das Trocknen des Geschirrs und verhindert die Bildung von Flecken und Kalkablagerungen. Er wird während des letzten Nachspulens automatisch aus dem Behälter, der sich in der Innentür befindet, dem Wasser zugegeben.

Zum Hinzufugen des Klarspulers:

Die Geratetür öffnen.
- Den Deckel des Behalters um 14 Umdrehung entgegen Uhrzeigersinn drehen und herausnahmen.
- Den Behälter vollständig mit Klarspüler füssen (rund 140 ml). Die optische Anzeige neben dem Deckel muss sich vollständig verdunkeln. Wenn die optische Anzeige wieder heller wird oder wenn die Kontrollampe "Klarspüler fehl" aufleuchtet, muss man wieder Klarspüler nachfüllen.
- Den Deckel wieder aufsetzen und im Uhrzeigersinn drehen.
- Mit einem Tuch den übergelaufenen Klarspüler aufwischen, da sich andernfalls zu viel Schaum bilden konnte.

EINSTELLUNG DER DOSIERMENGE DES KLARSPÜLERS

Der Geschirrspüler wird werkseitig auf einen Mittelwert eingestellt. Man kann die Dosiermenge jedoch regulieren, indem man den Wahlschalter auf der Dosiervorrichtung in die gewündte Stellung dreht: die Dosiermenge ist proportional zur Stellung des Wahlschalters.

• Für die Einstellung der Dosiermenge den Deckel des Behalters um 14 Umdrehung entgegen dem Uhrzeigersinn drehen und Herausnahmen.
• Dann mit einem Schraubendreher den Dosiermengen-Wahlschalter in die gewünschte Stellung drehen.
• Den Deckel wieder aufsetzen und im Uhrzeigersinn drehen.

Die Klarspuler-Dosiermenge muss erhöht werden, wenn das gesplte Geschirr matt ist oder kreisrunde Flecken aufweist.
- Wenn das Geschirr hingegen klebrig ist oder weiß Streifen aufweist, muss die Dosiermenge reduziert werden.

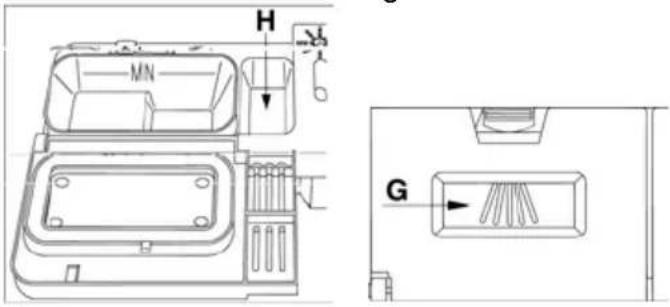

EINFULLEN DES REINIGERS

Zum Offnen der Reiniger-Verteilerkammer leicht auf die Taste P drücken. Den Reiniger einfllen und den Deckel sorgfältig wieder schlieben. Die Verteilerkammer öffnet sich während des Reinigens automatisch.

• Wenn Sie ein Programm mit Vorspüssen mit Warmwasser wahren (siehe die Programmtabelle), müssen Sie zusätzlichlich Spülmittel in das Fach G/H (je nach Modell) geben.

AusschlieBlich Spezialreinigungsmittel fur Geschirrspuler verwenden. Der Gebrauch eines Reinigers gutter Qualität ist wichtig, um eine optimale Reinigungswirkung zu erzielen.

Die Reinigungsmittelpackung gut verschlossen an einem trockenen Ort aufbewahren, um Klumpenbildung zu vermeiden, da hierdurch das Reinigungsergebnis beeinträchtigt wurde. Die Verpackungen sollen, nachdem sie geöffnet wurden, relativ bald aufgebraucht werden, da der Reiniger an Wirksamkeit verliert.

• Keinesfalls Handspulmittel verwenden, da sie eine starke Schaumbildung bewirken und ggf. auch das Gerät beschädigen konnen.

• Auf eine richtige Dosierung des Reinigers achten. Wenn zuwonig Reinigungsmittel eingefüllt wird, wird der Schmutz auf dem Geschirn nicht vollständig entfern. Eine Überdosierung bringt hingegen kein betteres Reinigungsergebnis und ist also nur Verschwendung.

• Im Handel sind flüssige und pulverförmige Reinigungsmittel erhältlich, die Unterschiede in der chemischen Zusammensetzung und ggf. Phosphate aufweisen; sind sie dagegen phosphatfrei, enthalten sie in der Regel natürliche Enzyme.

Die Reiniger mit Phosphaten entfallen vomehmlich bei Temperaturen über 60^ ihre Wirkung gegen Fete und Stärke.
- Die Reiniger mit Enzymen entfalten ihre Reinigungswirkung hingegen auch bei niedrigen Temperatren (von 40 bis 55^ ) und sind außer dem leichter biologisch abbaubar. Mit thisem Typ von Reinigungsmitteln kann man schon bei niedrigen Temperatren die gleichen Reinigungsergebnisse erzielen, die man andernfalls nur mit Programmen von 65^ erreicht.

Aus Gründen des Umweltschutzes empfehlen wird davon die Verwendung von Reinigungsmitteln ohne Phosphate und Chlor.

Füllt man Reiniger - auch Flüssigreiniger - in den Klarspülerbehälter, nimmt der Geschirrspüler Schaden.

2.3 Sicherheitshinweise und allgemeine Ratschlage

Bevor man den Geschirrspüler zum ersten Mal benutzt, sollte man die nachstehenden Empfehlungen in Hinblick auf die Art des zu spülenden Geschirrs und dessen Anordnunglesen.

Im Allgemeinen gibt es keine Einschränkungen bezüglich des Spulens von Haushaltsgeschirrs, noch in einigen Fällen sollenn seine Eigenschaften berücksichtigt werden.

Bevor man das Geschirr in den Körben anordnet, muss man:

-重大项目:
- grobe Speisereste (z.B. Knochen, Gräten) entfernen, die nicht nur den Filter verstopfen, sondern auch die Umwälzpumpe beschädigen können;
- Töppe und Pfannen mit eingebrannten Speiseresten einweichen, damit sich die Speisereste leichterlös; sie dann im UNTERKORB anordnen.

Das Vorsprülen des Geschirrs unter flieBendem Wasser vor dem Einordnen in die Geschirrkörbe ist eine unnötige Wasserverschwendung.

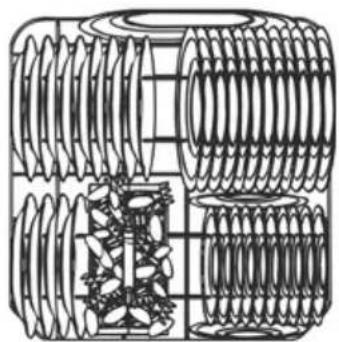

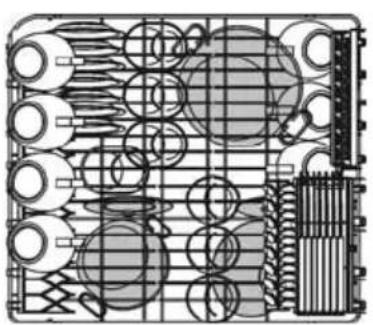

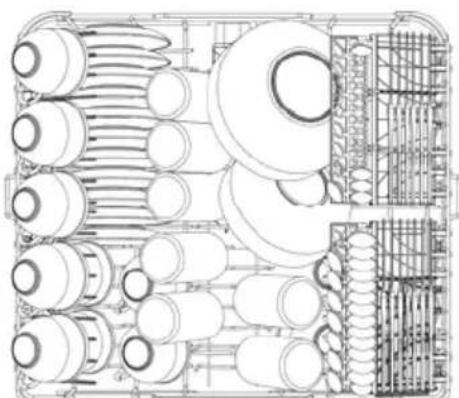

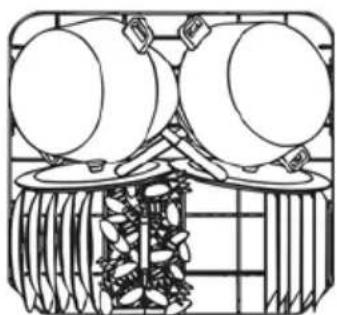

Die richtige Anordnung des Geschirrs gewährleistet gute Reinigungsergebnisse.

ACHTUNG!

• Sicherstellen, dass das Geschirr stabil eingeordnet ist, nicht kippen kann und nicht die Bewegung der Sprüharme während des Betriebs befindert.
• Keine zu klinen Gegenstände in die Geschirrkörbe geben; sie konnten herabfallen und die Sprüharme oder die Umwälzpumper blockieren.
• Gefäße wie Tassen, Schüsseln, Gläser und Topfe müssen stets mit der Öffnung nach unten eingeordnet werden, damit das Wasser ablaufen kann. Darauf achten, dass Mulden schräg angeordnet sind.
• Geschirr nicht ineinander legen oder so anordnen, dass es sich gegenseitig abdeckt.
• Gläser nicht zu nahNBebeneinander anordnen, um Glasschäden und Berührungsflacken zu vermeiden.

VERGEWISSERN Sie sich, dass das Geschirr spülmaschinenfest ist.

Zum Spüssen in Geschirrspulern nicht geeignetes Geschirr:

• Holzbesteck und -geschirr: es kann durch die hohen Temperaturen Schadennehmen.
• Handwerklich hergestellte Gegenstände: sie sind nur in seltenen Fällen spülmaschinenfest. Sie können durch die relativ hohen Temperaturen und die verwendeten Reinigungsmittel Schadennehmen.
• Kunststoffgeschirr: Wärmebeständiges Kunststoffgeschirr muss im Oberkorb gesetzt werden.
  Geschirr und Gegenstände aus Kupfer, Zinn, Zink und Messing: es besteht die Gefahr von Fleckenbildung.
  Aluminiumgeschirr: Geschirr aus eloxiertem Aluminium kann sich verfahren.
• Silbergeschirr und -besteck: es besteht die Gefahr von Fleckenbildung.
• Glas und Kristallglas: im Allgemeinen kann Glas problemos im Geschirrspüler gereinigt werden. Es gibt jedoch eine neue Glas- und Kristallarten, die nach wiederholtem Spulen matt werden und ihre Transparenz verlieren. Es empfeht sich, für diese Materialien stets das schonendste Programm aus der Programmabelle auszuwahlen.
  Geschirr mit Dekor: handelsübliches Geschirr mit Dekor verträgt das Spulen im Geschirrspüler im Allgemeinen sehr gut, auch wenn es vorkommen kann, dass die Farben nach haufigem Spulen verblassen. Bei Zweifeln hinsichtlich der Widersstandsfähigkeit der Farben empfehlte es sich, rund einen Monat lang nur weniger Stücke zu spulen.

2.4 Gebrauch der Geschirrkörbe

Der Geschirrspüler hat ein Fassungsvermögen von 13 Maßgedecken einschließlich des Serviergeschirrs.

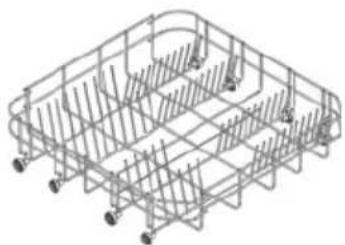

UNTERKORB

Der Unterkorb ist aufgrund der besonderss intensiven Reinigungswirkung des unteren Spruharms für das "schwierigste" und am stärksten verschmutzte Geschirr geeignet.

Alle Ladekombinationen und -varianten sind möglich, sofern man darauf achtet, das Geschirr, die Töpfe und Pfaffen so anzuordnen, dass die verschmutzten Oberflächen zu den von unterCOMMenden Wasserstrahlen gerichtet sind.

Mit festen Halterungen

Einige Modèle verfügen Teller-Halterungen aus 2 oder 4 klappbaren Segmenten, die die optimale Ausnutzung des verfügbaren Platzes beim Laden von sperrigem Geschirr gestatten.

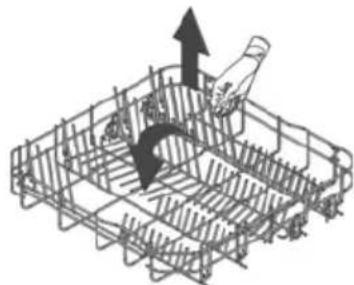

Mit klappbaren Halterungen

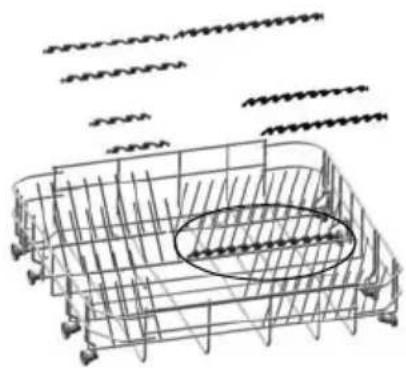

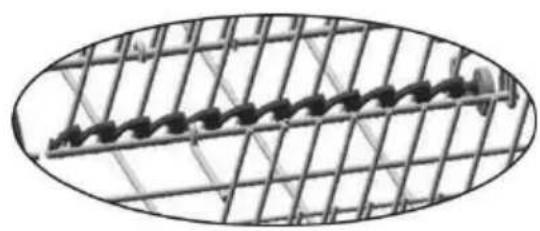

EINSATZE FÜR DEN UTERKORB

Eine Modelle verfügen über Einsatz für den Unterkorb, die das Trocknen der Teller begünstigen. Die Einsatz, die sich im Zubehörbeutel befinden, müssen für den Gebrauch einfach in die hierfür vorgesehenen Aufnahmen gesteckt werden, wie in der Abbildung zu sehen ist.

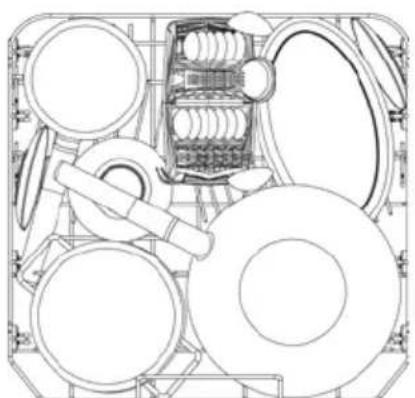

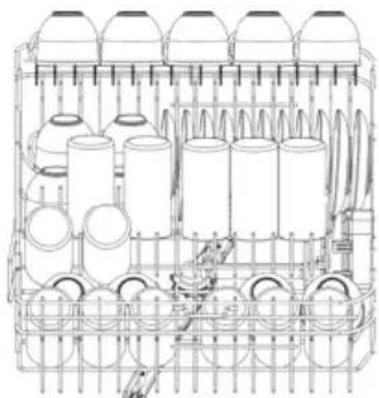

BELADEN DES UTERKORBS

Flache Teller, tiefe Teller, Dessertteller und Servierteller senkrechte einordnen. Topfe, Pfannen und deren Deckel müssen mit der Öffnung nach unten eingeordnet werden. Ordnen Sie Suppen- und Dessertteller so ein, dass zwischen zwei Tellern stets ein Freiraum bleibt.

Beladebeispel:

BEISPIELE FÜR INTENSIVE BELASTUNG SCHMUTZ

Sollten die Unterkorbeinsätze klappbar sein, empfeht es sich, sie umzulegen, um das Beladen zu erreichtern.

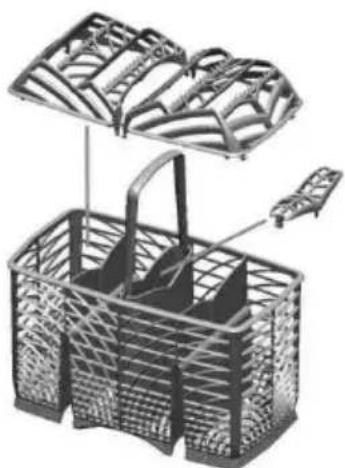

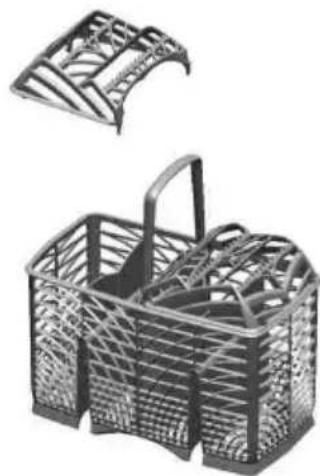

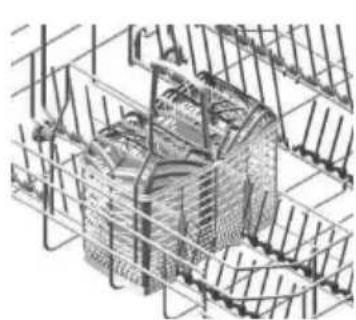

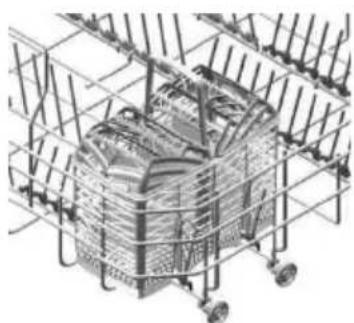

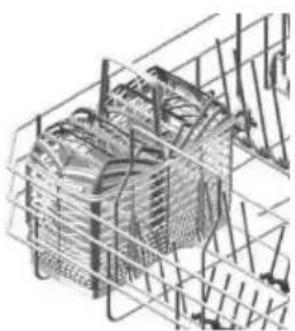

BESTECKKORB

Der Korb verfügt über Herausnehmbare Besteckhalter, in die man die Besteckteile mit einem hinreichenden Abstand einsetzen muss, um die optimale Wasserzirkulation zu gewährleisten. Die Besteckhalter und der mittlere Deckel befinden sich im Zubehörbeutel. Der mittlere Deckel dient nur zur Abdeckung.

Die Besteckhalter können voneinander gelöst und einzeln verwendet werden.

Das Besteck muss gleichmäßig verteilt mit dem Griff nach unter im Besteckkorb angeordnet werden. Hierbei darauf auf achten, sich nicht an den Schneiden der Messer zu verletzen. Im Besteckkorb konnen alle Arten von Besteck angeordnet werden, mit Ausnahme von sehr langem Besteck, das den oberen Sprüharm blockieren konnte. Schöpfkellen, Holzkochlöffel oder Kuchenmesser konnen in den Oberkorb geladen werden, wobei darauf zu achten ist, dass die Spitzen der Messer nicht auf dem Korb Herausragen.

Der Besteckkorb kann quer an eine beliebige Stelle verschoben werden, damit man den Platz im Unterkorb möglichst optimal nutzen kann.

OBERKORB

In den Oberkorb sollte lediglich kleines und mittelgroßes Geschirr wie beispiselsweise Gläser, Unterteller, Kaffee- und Teetassen, flache Schüsseln und leichte, hitzebeständige Kunststoffgegenstände geladen werden. Wird der Oberkorb in der niedrigsten Position verwendet, kann er auch mit gering verschmutzten größeren Tellern beladen werden.

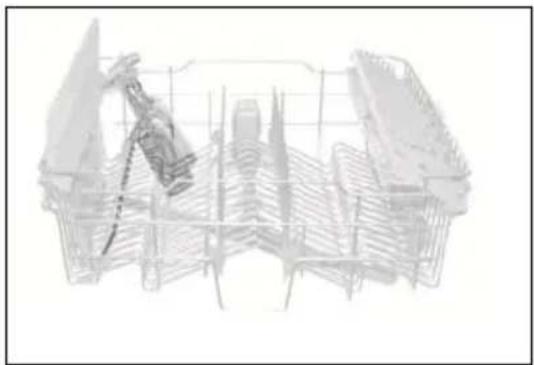

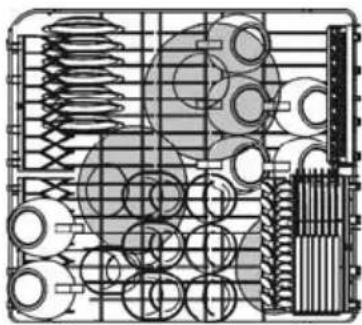

BELADEN DES OBERKORBS

Die Teller mit der Oberseite nach vorn einordnen; Tassen und Behalter stets mit der Öffnung nach unten einordnen. Auf der linken Seite des Korbs können Tassen und Gläser in zwei Ebenen eingeladen werden. Die Mitte eignet sich für Teller und Unterteller, die senkrecht in die Halterungen zu stellen sind.

Beladebeispel:

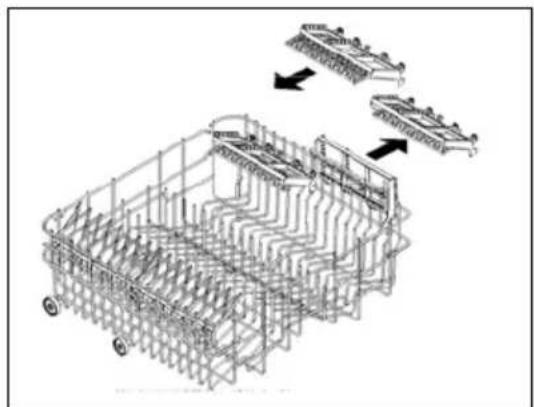

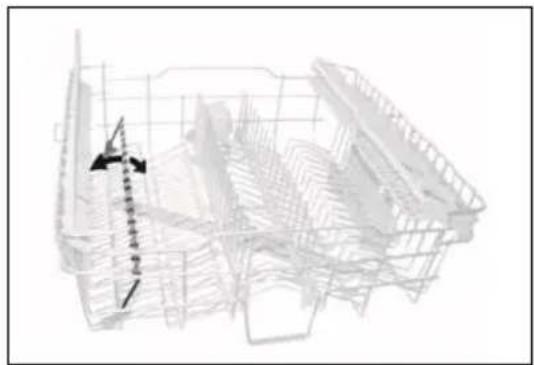

Der Korb kann je nach Modell über einige oder alle nachstehenden Zubehorelemente verfügen:

• Ablagen für Tassen oder lange Gegenstände (Schöpfkellen, Kochlöffel usw.) auf der linken Seite, die hochgeklappt werden können, wenn sie nicht gebraucht werden.

• Halter für langstielige Gläser (Glass Holder) auf der linken Seite. Zum Gebrauch muss manihn lediglich anheiten und mit den hierfür vorgesehenen Haken blockieren.

• Besteckgitter auf der rechten Seite für Messer und Teelöffel. Um sie zu positionieren, muss man den verschiebbaren Halter hersausziehen. Die Gitter konnen hochgeklappt werden, wenn sie nicht gebraucht werden.

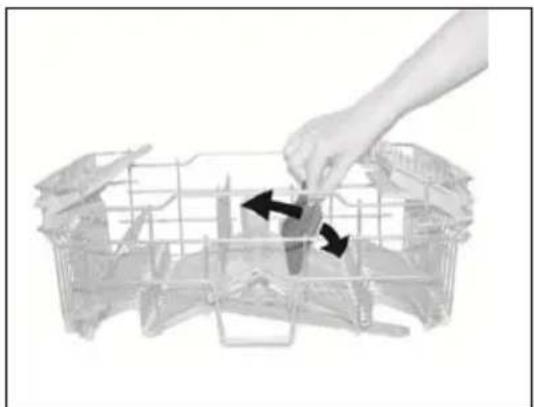

• Feste oder klappbare mittlere Halter. Die klappbaren Halter konnen nach Bedarf in der senkrechten Stellung blockiert, in einer Zwischenstellung angeordnet oder, wenn sie nicht gebraucht werden, auf den Boden des Korbs geklappt werden.

EINSTellenDES OBERKORBS

Die Höhe des Oberkorbs kann verstellt werden, damit man im Unterkorb große Teller und großes Geschirr unterbringen kann. Der Verstellmechanismus entspricht je nach Geschirrspulermodell dem A oder B.

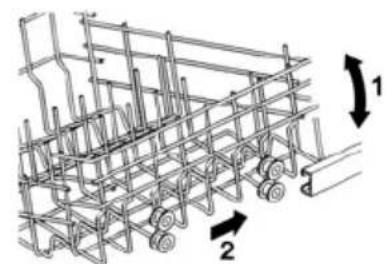

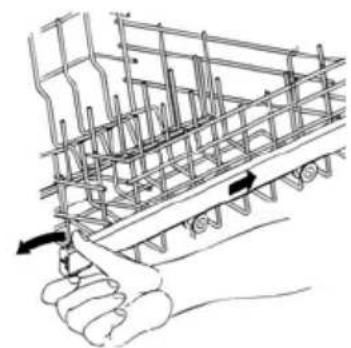

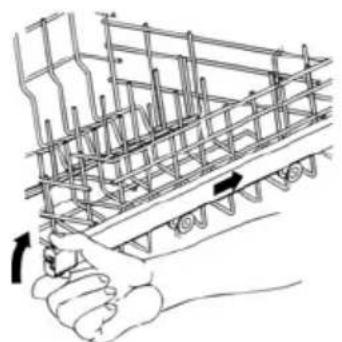

Version A: In zwei Positionen ausziehbar.

• Ziehen Sie beide Korbführungen heraus.
• Losen Sie die Feststellvorrichtungen, wie in der Abbildung gezeigt, undephmen Sie sie heraus.
  Ziehen Sie den Korb Heraus.
• Setzen Sie in die Führung je nach der gewünschten Einstellung das obere oderunte Rolenpaar ein;
• Setzen Sie die Feststellvorrichtung wieder in ihre ursprüngliche Position ein.

Die linke und die rechte Seite des Korbs müssen sich stets auf derselben Höhe befinden.

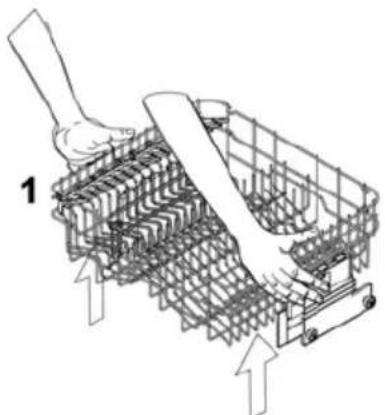

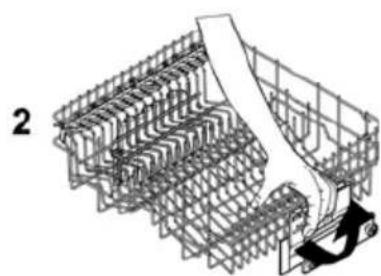

Version B: einstellbar auf drei Positionen auf beiden Seiten.

Die Seiten des Korbs müssen stets auf die selbst Höhe eingestellt werden.

• Den Korb am oberen Rand greifen und je nach gewünschter Höhe in die ersten oder zweite Raststellung nach obenziehen (1).
• Am Entriegelungshebelziehen und den Korb absenken (2). Die Einstellung ist auch bei vollem Korb möglich. In thisem Fall sollte man ihn beim Absenken mit der Hand abstutzen, um das Geschirr keinen Stößen auszusetzen.

3. Reinigung und Pflege

Vor der Ausführung von Wartungsarbeiten am Gerät, den Netzstecker aus der Steckdoseziehen oder seine Stromversorgung mit der allpoligen Trennvorrichtung unterbrechen.

3.1 Sicherheitshinweise und allgemeine Ratschläge

Keinesfalls Reinigungsmittel verwenden, die Scheuermittel oder Säure enthalten. Die Außenflächen und die Tur des Geschirrspulers müssen in regelmäßigen Zeitabständen mit einem weichen Tuch, das etwas mit Wasser oder einem handelsüblichen Reiniger für lackierte Oberflächen befeucht ist, gereinigt werden. Die Dichtungen der Gerätetür müssen mit einem feuchten Schwamm gereinigt werden. Regelmäßig (ein- oder zweimal jährlich) sollte man mit einem weichen Tuch und Wasser den Spülraum und die Dichtungen von dem Schmutz saubern, der sich abgelagert hat.

REINIGUNG DES FILTERSIEBS DES WASSERZULAUFs

Das Wasserzulaufsieb A am Hahnausgang muss regelmäßig gereinigt werden. Zunachst den Hahn schlieben. Dann das Ende des Wasserzulaufschlauchs abschrauben, das Sieb A entnehmer und vorsichtig unter flieBendem Wasser spulen. Dann das Sieb A wieder einsetzen und den Schlauch wieder sorgfaltig verschrauben.

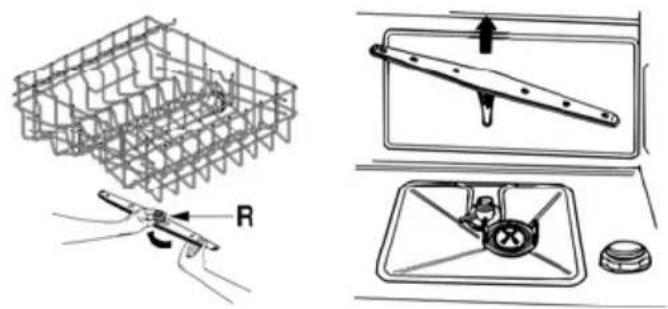

REINIGUNG DER SPRUHARME

Die Sprüharme können mühelos Herausgenommen werden, damit die Düsen regelmäßig gereinigt und somit Verstopfungen verhindert werden konnen. Die Sprüharme unter fließendem Wasser waschen und sorgfähig wieder einsetzen. Sicherstellen, dass ihre Drehung in keiner Weise behindiert wird.

• Zum Herausnehmen des oberen Sprüharms muss man den Feststellring R ausschrauben.
• Den unteren Sprüharm in der Mitte greifen und anheiten, um ihn Herausnahmen zu konnen.

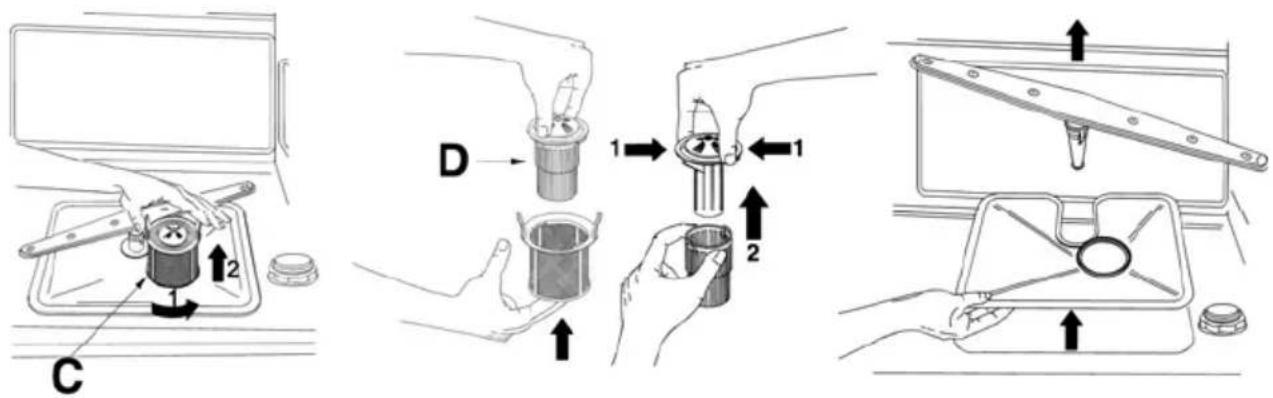

REINIGUNG DER FILTERGRUPPE

• Der mittlere Filter C sollene regelmäßig kontrolliert und gegebenenfalls gereinigt werden. Zum Herausnehmen muss man die Zungen greifen, entgegen dem Uhrzeigersinn drehen und anheben.
  Von unten gegen den mittleren Filter D drucken, umihn aus dem Mikrofilter zu lose.
  Die beiden Teile, aus denen der Kunststofffilter besteht, voneinander trennen; hierzu an der von den Pfeilen angegebenen Stelle auf den Filterkörper drücken.
• Den mittleren Filter zum Herausnehmen anheiten.

HINWEISE UND RATSCHLAGE FÜR DIE RICHTIGE PFLEGE:

Die Filter mussen unter flieBendem Wasser mit einer Bürste mit harten Borsten gereinigt werden.
- Achten Sie beim Herausnahmen des Filters auf Speisereste, die sich möglichwerse auf dem Filter befinden. Wenn Speisereste in den Spülsumpf fallen, können sie eine Componenten blockieren oder die Düsen der Sprüharme verstopfen.
Die Filter mussen unbedingt sorgfältig nach den oben stehenden Anweisungen gereinigt werden: der Geschirrspüler Funktioniert nicht, wenn die Filter verstoptf sind.
Die Filter wieder einsetzen, um Schaden an der Spulpumpe zu vermeiden.

WENN DER GESCHIRRSPÜLER LÄNGERE ZEIT NICT VERWENDET WIRD:

Zweimal hintereinander das Einweich-Programm ausfuhren setzen.
Den Netzstecker aus der Steckdoseziehen.
Die Gerätetur etwas geöffnet setzen, damit sich keine unangenehmen Gerüche im Spülraum bilden können.
Die Klarspuler-Dosiervorrichtung zum Nachspullen fullen.
Den Wasserhahn schlieBen.

VOR DER ERNEUTEN VERWENDUNG DES GESCHIRRSPULERS NACH EINER LÄNGEREN NICTVERWENDUNG:

• Sicherstellen, dass sich in der Wasserleitung weder Schlamm noch Rost abgelagert haben; hierzu das Wasser aus dem Zufuhrhahn eine Minute lang fließen{lassen.
  Den Netzstecker wieder in die Steckdose stecken.
• Den Wasserzulaufschlauch wieder anschließen und der Wasserhahn wieder zu öffnen.

SO BEHEBEN SIE KLEINE STÖRUNGEN

In einigen Fällen kann man anhand der nachstehenden Hinweise beigeringfugigen Störungen selbst Abhilfe schaffen:

Wenn das Programm nicht startet, sicherstellen, dass:

• der Geschirrspul er ans Stromnetz angeschlossen ist;
• kein Stromausfall vorliegt;
• der Wasserhahn geöffnet ist;
• die Gerätetür richtig geschlossen ist.

Wenn im Spülraum Wasser steht, sicherstellen, dass:

• der Ablaufschlauch nicht geknick ist;
• der Siphon des Ablaufs nicht verstopft ist;
• die Filter des Geschirrspulers nicht verstopft sind.

Wenn das Geschirr nicht richtig gereinigt wird, sicherstellen, dass:

• die richtige Menge Reiniger eingefüllt wurde;
• sich Regeneriersalz im Salzbehälter befindet;
  das Geschirr richtig eingeordnet wurde;
• das gewählte Programm für die Art und den Verschmutzungsgrad des Geschirrs geeignet ist;
• alle Filter sauber und richtig eingesetzt sind;
• die Wasseraustrittsöffnungen der Sprüharme nicht verstopft sind;
• die Drehung der Sprüharme nicht durch irgendegenen Gegenstand befindert wird.

Wenn das Geschirr nicht richtig getrocknet wird oder matt bleibt, sicherstellen, dass:

• sich Klarspüler im zugehörigen Behälter befindet;
• die Dosierung richtig eingestellt wurde;
• der verwendete Reiniger gutter Qualität ist und nicht seine Wirksamkeit verloren hat (z.B. weil er nicht richtig aufbewahrt oder die Verpackung schon vor länger Zeit geöffnet wurde).

Wenn das Geschirr Streifen oder Flecken aufweist, sicherstellen, dass:

• nicht eine zu große Dosiermenge beim Klarsprüler eingestellt wurde.

Wenn der Spülraum Rostflecken aufweist:

• Der Behälter ist aus korrosionsfestem Edelstahl, weshalb die Rostflecken auf Fremdrost zusückzuführn sind (Rostteilchen aus den Wasserrohren, von Töpfen, Besteck usw.). Zum Entfernen der Rostflecken ein handelsübliches Spezialprodukt verwenden.
• Sicherstellen, dass der Reiniger richtig dosiert wird. Einige Reinigungsmittel können aggressiver sein als andere.
• Sicherstellen, dass der Deckel des Salzbehalters richtig geschlossen und dass der Enthärter richtig eingestellt ist.

Wenn auch nach Befolgung der oben stehenden Anweisungen die Störung nicht behoben werden konnte, wenden Sie sichitte an das{nachste autorisierte Kundendienstzentrum.

ACHTUNG: Eingriffe am Gerät durch nicht autorisiertes Personal sind von der Garantie ausgeschlossen und gehen zu Lasten des Kunden.

4. Abhilfe bei Fehlfunktionen

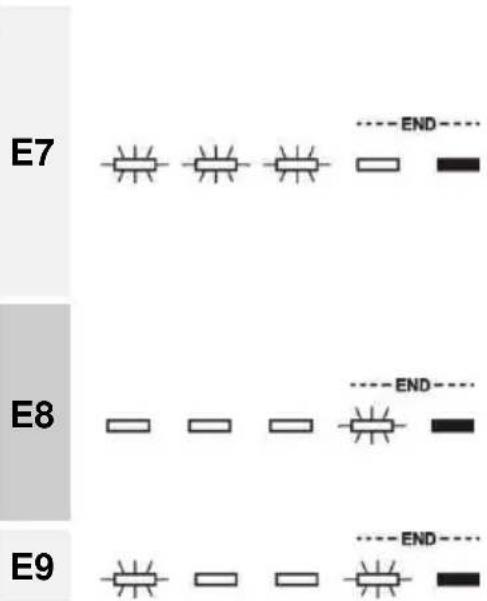

Der Geschirrspüler signalisiert einige Fehlfunktionen durch das gleichzeitige Aufleuchten mehrerer Kontrollampen nach dem unter angegebenen Schema; außer dem erscheidt bei einer Fehlfunktion auf dem Display die Meldung “E”.

FEHLFUNKTION BESCHREIBUNG
E1	---END---
E2	---END---
E3	---END---
E4	---END---
E5	---END---
E6	---END---

FEHLFUNKTION BESCHREIBUNG

Störung beim Wasserzahler (nur bei den Modellen, die hierüber verfügen)

Die zulaufende Wassermenge wird nicht prazise gemessen. Das laufende Programm abbrechen und den Geschirrspul er ausschalten. Den Geschirrspul einschalten, neu programmieren und dann das Programm starten. Wenn das Problem erneut auftritt, wenden Sie sichitte an den Kundendienst.

Störung beim Wechselspulsystem

Das laufende Programm abbrechen und den Geschirrspul er ausschalten. Den Geschirrspulereinschalten, neu programmieren und dann das Programm starten. Wenn das Problem erneut auftritt, wenden Sie sichitte an den Kundendienst.

Störung beim Wasserzulaufsystem

Wenden Sie sichitte an den Kundendienst.

Wenn eine Fehlfunktion auftritt, unterbricht das Gerät das laufende Programm und signalisiert die Störung.

Die Alarme E1, E2, E3, E4, E8, E9 bewirken den unverzüglichen Abbruch des laufenden Programms.
Die Alarme E5, E6 unterbrechen das laufende Programm undnehmen nach Lösung der Ursache die Programmdurchführung wieder auf.
Die Alarm E7 wird am Ende des Zyklus angezeigt, der in jedem Falle zu Ende gebracht wird, da der Betrieb des Geschirrspulers nicht beeinträchtig wird.

Um einen Alarm "auszuschalten", muss:

Die Gerätetür geöffnet und geschlossen werden, oder die Maschine aus- und wieder eingeschaltet werden. An thisem Punkt kann der Geschirrspüler erenut programmiert werden.

Wenn sich die Störung nicht beheben{lsst, muss man sich an ein autorisiertes Kundendienstzentrum wenden.

TECHNISCHE DATEN
Breite	597 | 599 mm
Tiefe, gemessen ab der Außenkante des Bedienfelds	550 mm
Höhe (je nach Modell)	von 820 mm bis 870 mm von 860 mm bis 910 mm
Fassungsvermögen 13 Maßgedecke
Zulaufwasserdruck min. 0,05 - max. 0,9 MPa (min. 0.5 - max. 9 bar)
Elektrische Daten Siehe Typenschild
