Type de produit	Amplificateur de puissance
Marque	Malone
Modèle	DX800
Dimensions (L x H x P)	482 x 314 x 88 mm
Poids	9,0 kg
Alimentation	220-240 Vca / 50 Hz
Puissance stéréo 4 ohms	2 x 400 W
Puissance stéréo 8 ohms	2 x 240 W
Puissance bridge 8 ohms	800 W
Réponse en fréquence	10 Hz ~ 20 kHz (±1,2 dB)
Rapport signal/bruit	> 90 dB
Impédance d'entrée	20 kΩ
Sensibilité d'entrée	0,77 V
Modes de fonctionnement	Stéréo, Pont
Entrées audio	Jack 6,3 mm, RCA
Sorties haut-parleurs	NL4, Bornes à vis
Protection	Fusible, protection contre les courts-circuits
Entretien et nettoyage	Dépoussiérer régulièrement avec un chiffon doux et sec
Sécurité	Ne pas exposer à l'eau ou à l'humidité ; ne pas obstruer les grilles d'aération
Pièces détachées et réparabilité	Contacter le service client ; ne pas ouvrir le boîtier
Informations générales	Fabricant : Malone ; Usage : sonorisation professionnelle

FOIRE AUX QUESTIONS - DX800 Malone

Comment brancher un microphone sur le DX800 ?

Le DX800 est un amplificateur de puissance, il ne possède pas d'entrée micro directe. Vous devez connecter votre microphone à une table de mixage, puis relier la sortie de la table aux entrées Jack 6,3 mm ou RCA de l'amplificateur.

Quelle est la différence entre le mode stéréo et le mode pont ?

En mode stéréo, chaque canal fonctionne indépendamment avec sa propre entrée et son volume. En mode pont, les deux canaux sont combinés pour fournir une puissance double sur un seul canal (800 W sous 8 ohms pour le DX800). Utilisez l'entrée gauche et réglez le volume avec le bouton du canal 1.

Comment choisir le bon câble de haut-parleur ?

La section du câble dépend de la distance : pour moins de 10 m, utilisez du 1,5 mm² ; entre 10 et 20 m, du 2,5 mm² ; entre 20 et 30 m, du 4,0 mm². Assurez-vous que la polarité est respectée.

Puis-je utiliser le DX800 avec des enceintes de 4 ohms ?

Oui, en mode stéréo, chaque canal peut supporter une impédance de 4 ohms (2 x 400 W). En mode pont, l'impédance minimale est de 8 ohms (800 W). Ne descendez pas en dessous.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez d'abord le fusible situé à l'arrière de l'appareil. Si nécessaire, remplacez-le par un fusible identique. Assurez-vous également que la prise secteur est fonctionnelle et que le câble d'alimentation est bien connecté.

À quoi sert l'interrupteur Ground Lift ?

L'interrupteur Ground Lift permet de couper la liaison à la terre du châssis pour éliminer les ronflements et boucles de terre. Si vous entendez un bourdonnement, essayez de basculer cet interrupteur.

Combien de canaux le DX800 possède-t-il ?

Le DX800 est un amplificateur 2 canaux. Chaque canal dispose de ses propres entrées (Jack et RCA) et d'un réglage de volume indépendant.

Puis-je empiler plusieurs amplificateurs ?

Oui, mais veillez à ne pas obstruer les grilles d'aération. Laissez un espace d'au moins 5 mm autour de l'appareil pour une dissipation thermique correcte.

Comment nettoyer le DX800 ?

Dépoussiérez régulièrement le boîtier et les grilles d'aération avec un chiffon doux et sec. N'utilisez jamais de produits liquides ou abrasifs qui pourraient endommager l'appareil.

Que faire en cas de panne ?

Ne tentez pas de réparer l'appareil vous-même, cela annulerait la garantie. Contactez le service client Malone ou un technicien qualifié. Conservez la notice et la preuve d'achat.

MODE D'EMPLOI DX800 Malone

Fabricant & Importateur (UK) 11

TECHNISCHE DATEN

Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Lisez attentivement les indications suivantes et suivez-les pour éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l'appareil. Scannez le QR-Code pour obtenir la dernière version du mode d'emploi ainsi que d'autres informations concernant le produit :

Consignes de sécurité 23

Aperçu de l'appareil 24

Connexion de la sortie 25

Installation 25

Branchement au secteur 26

Informations sur le recyclage 27

Fabricant et importateur (GB) 27

FICHE TECHNIQUE

Description DX800 DX1200 DX1500 DX2000	DX3000I
Numéro d'article 10021665	10021666 1002	1667 1002166	8 10021669
puissance stéréo de 4 ohms 2x	400 W 2x 600	W 2x 750 W 2x	1000 W 2x 1500 W
puissance stéréo de 8 ohms 2x	240 W 2x 400	W 2x 450 W 2x	600 W 2x 900 W
puissance Bridge 8 ohms	800 W	1200 W	1500 W	2000 W
Plage de fréquence	10 Hz ~ 20 kHz (±1,2 dB)
Facteur d'atténuation	>250
Rapport signal bruit	>90 dB
Vitesse de balayage	30V/uSec
Sensibilité d'entrée	0,77V
Impédance d'entrée	20kOhms
Tension de raccordement	220-240Vac / 50Hz
Dimensions (lxHxP)	482 x 314 x 88 mm
Poids	9,0 kg	9,5 kg	10,0 kg	10,5 kg

Consignes de sécurité

• Les enfants à partir de 8 ans et les personnes souffrant de handicaps mentaux, sensoriels et physiques ne peuvent utiliser l'appareil que s'ils ont été parfaitement familiarisés avec les fonctions et les précautions de sécurité par une personne responsable et s'ils comprennent les risques associés.
• Respectez toutes les consignes données dans le mode d'emploi.
• L'appareil ne doit pas être utilisé à proximité de l'eau ou de l'humidité.
• Veillez à ne pas renverser de liquide sur l'appareil ou dans ses ouvertures.
• Déplacez l'appareil avec prudence pour ne pas l'endommager.
• Ne bloquez pas les sorties de l'appareil.
• N'installez pas l'appareil à proximité de sources de chaleur (radiateur par exemple). N'exposez pas l'appareil à l'ensoleillement direct.
• Branchez la fiche d'alimentation de l'appareil dans la prise de la manière prévue.
• Débranchez l'appareil de la prise murale si vous ne comptez pas l'utiliser pendant une longue période.
• N'essayez jamais de réparer ou de modifier l'appareil vous-même. Cela annule la garantie.
• La fiche d'alimentation sert à déconnecter l'appareil de l'alimentation électrique après l'avoir éteint. Veillez à ce que la fiche reste toujours accessible.
• N'exposez pas l'appareil aux projections d'eau et ne placez pas d'objets remplis de liquide, tels que des vases, sur l'appareil.
• N'exposez pas les piles à une chaleur extrême telle que l'ensoleillement ou le feu.
• N'obstruez pas la ventilation de l'appareil en bloquant les ouvertures de ventilation avec des objets tels que journaux, nappes, rideaux, etc.
• Assurez-vous qu'il y a un espace minimum de 5 mm de tous les côtés de l'appareil.
• Ne placez pas de source d'incendie telle que des bougies sur ou à proximité de l'appareil.
• N'utilisez l'appareil que dans des climats tempérés, non sous un climat tropical.

Mise en GARDE :

Risque de blessure ! Pour réduire le risque de choc électrique, n'ouvrez pas le couvercle de l'appareil ni le cache arrière. L'appareil ne contient aucune pièce pouvant être réparée par le client. Veuillez contacter le service client ou un personnel qualifié pour l'entretien et les réparations.

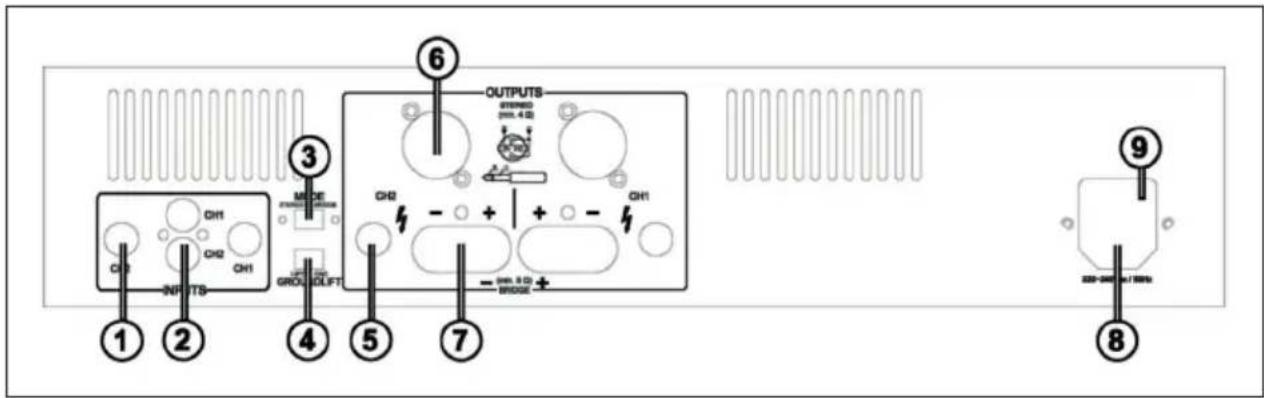

Aperçu de l'appareil

1 Entrées jack 6,3 mm : deux prises jack 6,3 mm pour connecter une source de signal (table de mixage, etc.) 2 Entrées RCA : deux prises RCA pour connecter une source de signal (table de mixage, etc.). 3 Commutateur de mode : l'amplificateur peut fonctionner dans 2 modes : Stéréo et Pont. Choisir l'un de ces modes de fonctionnement : Mode stéréo : mode stéréo standard gauche/droite. Fonctionnement en mode Pont : Ce mode de fonctionnement réunit les deux canaux sur un seul, ce qui double la puissance de ce canal. Connectez le signal au canal d'entrée gauche et le niveau de sortie peut maintenant être réglé avec le bouton de réglage du volume gauche. 4 Interrupteur Ground Lift : isole les circuits de la masse en cas de problème de boucle de terre 5 sortie 6,3 mm : en mode stéréo, l'impédance de charge est de 4 ohms par canal. 6 Sortie NL4 : en mode stéréo, l'impédance de charge est de 4 ohms par canal. Broches +1 & +2 = + sortie, broches -1 & -2 = - sortie 7 Bornes à vis Sorties haut-parleurs: 4 ohms par canal. En mode pont, 8 ohms. 8 Entrée secteur : branchez d'abord la fiche CEI dans la prise de l'appareil, puis l'autre extrémité dans une prise secteur 9 Porte-fusible : le fusible protège l'amplificateur et les fils de connexion contre les défaillances. Ne le remplacer que par un fusible entièrement identique.

Connexion de la SORTIE

L'amplificateur doit être éteint pendant les raccordements. Les haut-parleurs peuvent être connectés via les prises NL4 ou via des fils sur les borniers à vis. Dans le tableau ci-dessous, choisissez le calibre de fil approprié en fonction de la distance entre l'amplificateur et le haut-parleur.

Distance Puissance
< 10 m 1,5 mm ^2
> 10 m < 20 m 2,5 mm ^2
> 20 m < 30 m 4,0 mm ^2

Installation

L'amplificateur peut être réglé sur 2 modes de fonctionnement :

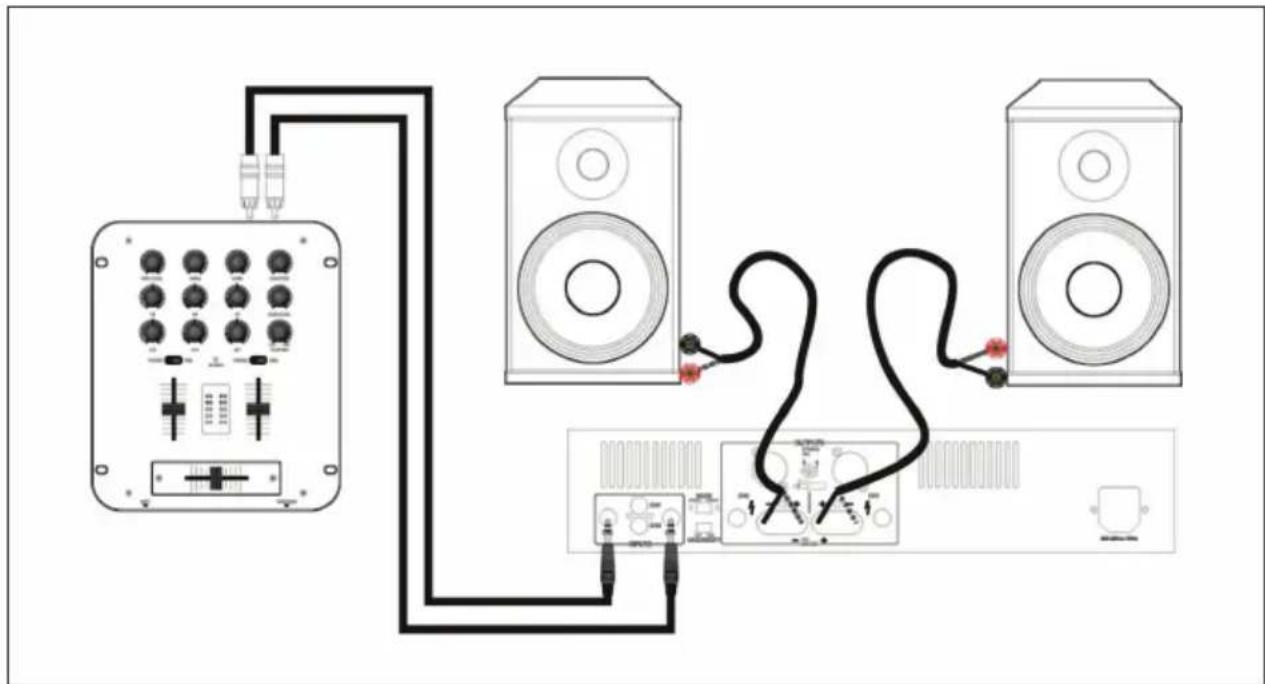

1. Prise stéréo

Régler le sélecteur de mode (3) sur Stéréo. Dans ce mode, l'amplificateur possède deux canaux indépendants, chacun avec sa propre entrée et ses propres boutons de commande du volume.

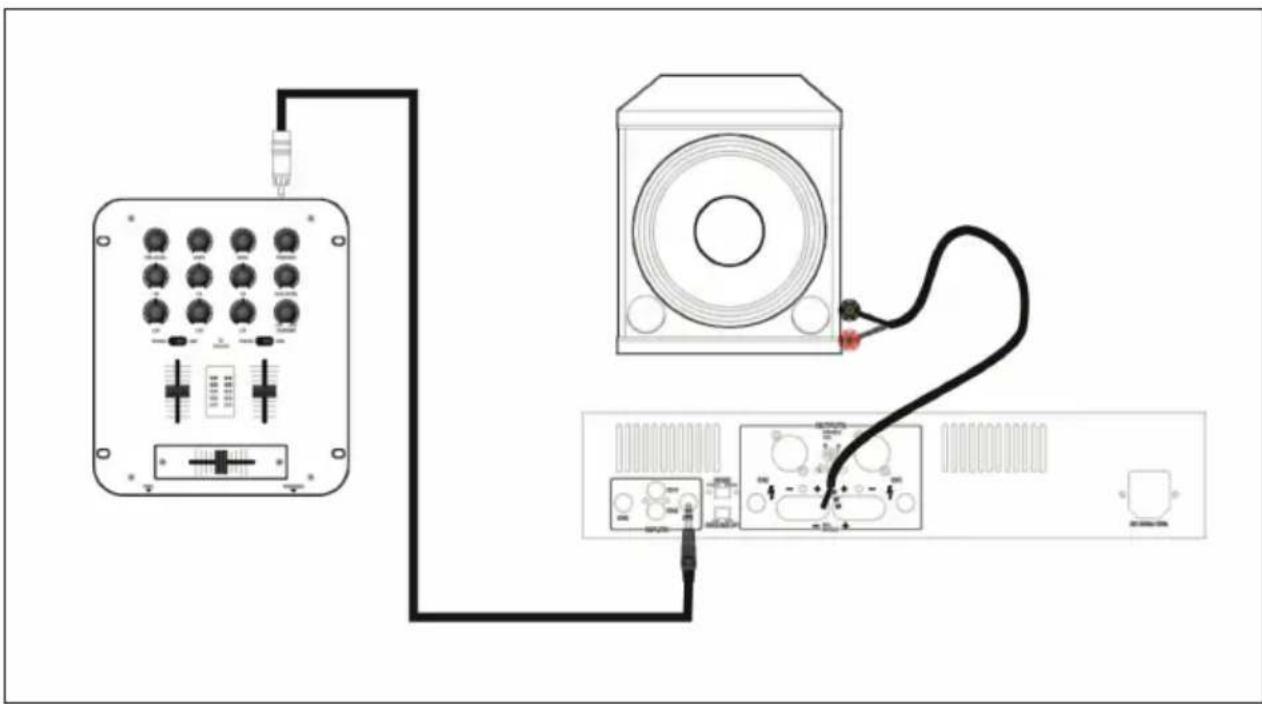

2. Fonctionnement en mode pont

Régler le sélecteur de mode (3) sur "Bridged". Comme décrit précédemment, la puissance de sortie est doublée. Connectez le câble audio à l'entrée 1 et le signal de sortie peut maintenant être réglé avec le bouton de volume du canal 1. Connectez les haut-parleurs aux sorties positives (+) des deux sorties et non à la sortie (-) ou à la masse. Les sorties négatives ne doivent PAS être utilisées en mode Pont.

Avant de brancher l'amplificateur sur le secteur, assurez-vous que la tension du secteur correspond à la tension d'alimentation de l'amplificateur. Connectez d'abord l'extrémité IEC à l'appareil, puis la fiche d'alimentation.

Remarques importantes

- Veillez à ce que tous les câbles soient correctement raccordés !

• Vérifiez si les haut-parleurs sont adaptés à cet amplificateur !

- Ne jamais recouvrir les grilles d'aération !

- Protéger de la pluie et de l'humidité !

- Ne pas brancher ou débrancher les câbles des haut-parleurs pendant le fonctionnement !

Informations sur le recyclage

Si la mise en rebut des appareils électriques et électroniques est réglementée dans votre pays, ce symbole sur le produit ou sur l'emballage indique qu'il ne doit pas être éliminé avec les ordures ménagères. Vous devez l'acheminer vers un point de collecte pour le recyclage des appareils électriques et électroniques. En respectant des règles de recyclage, vous protégez l'environnement et la santé de vos semblables des conséquences négatives. Pour plus d'informations sur le recyclage et la mise au rebut de ce produit, contactez votre autorité locale ou votre service d'élimination des déchets ménagers.
