DX1500 - Recepteur Malone - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur / Amplificateur de puissance
Marque	Malone
Modèle	DX1500
Puissance stéréo (4 ohms)	2 x 750 W
Puissance stéréo (8 ohms)	2 x 450 W
Puissance en pont (8 ohms)	1500 W
Réponse en fréquence	10 Hz - 20 kHz (±1,2 dB)
Facteur d'atténuation	>250
Rapport signal/bruit	>90 dB
Vitesse de balayage	30 V/µs
Sensibilité d'entrée	0,77 V
Impédance d'entrée	20 kΩ
Tension d'alimentation	220-240 V~, 50 Hz
Dimensions (L x H x P)	482 x 314 x 88 mm
Poids	10,0 kg
Entrées audio	Jack 6,3 mm (2), RCA (2)
Sorties enceintes	Jack 6,3 mm, NL4, Borniers à vis
Modes de fonctionnement	Stéréo, Pont (Bridged)
Fonction Ground Lift	Oui (interrupteur)
Protection	Fusible secteur
Sécurité	Utilisation par enfants >8 ans sous surveillance, ne pas exposer à l'eau
Entretien	Nettoyage avec chiffon sec, débrancher avant
Recyclage	Conforme DEEE, ne pas jeter aux ordures ménagères
Utilisation	Intérieur uniquement, climat tempéré

FOIRE AUX QUESTIONS - DX1500 Malone

Comment brancher les enceintes en mode stéréo ?

Branchez chaque enceinte sur les sorties correspondantes (CH1 ou CH2) en respectant une impédance de 4 ohms minimum par canal. Utilisez les sorties jack 6,3 mm, NL4 ou borniers à vis.

Comment utiliser le mode pont (Bridged) ?

Placez le commutateur de mode sur "Bridged". Connectez le signal d'entrée uniquement sur le canal CH1. Branchez l'enceinte entre les bornes + de CH1 et + de CH2. N'utilisez pas les bornes - en mode pont. L'impédance de charge doit être de 8 ohms.

Que faire en cas de ronflement ou boucle de masse ?

Utilisez l'interrupteur Ground Lift situé à l'arrière de l'amplificateur pour isoler la masse du châssis et éliminer les bruits de boucle de terre.

Quelle est la tension d'alimentation requise ?

L'amplificateur fonctionne sous une tension de 220-240 V~, 50 Hz. Vérifiez que votre prise secteur correspond avant de brancher l'appareil.

Puis-je utiliser l'amplificateur à l'extérieur ?

Non, l'appareil est conçu pour une utilisation en intérieur uniquement. Protégez-le de la pluie, de l'humidité et des éclaboussures. N'installez pas à proximité de l'eau.

Comment nettoyer l'amplificateur ?

Débranchez l'appareil du secteur. Utilisez un chiffon sec et doux pour nettoyer la surface. N'utilisez jamais de produits liquides ou abrasifs.

L'amplificateur chauffe-t-il normalement ?

Oui, une certaine chaleur est normale en fonctionnement. Assurez-vous de ne pas obstruer les grilles d'aération et laissez un espace d'au moins 5 mm autour de l'appareil pour une ventilation correcte.

Que faire si le fusible saute ?

Remplacez le fusible par un modèle strictement identique (voir porte-fusible à l'arrière). Si le problème persiste, contactez le service client. N'utilisez pas de fusible de valeur différente.

Puis-je réparer l'amplificateur moi-même ?

Non, l'ouverture de l'appareil expose à des risques de choc électrique et annule la garantie. Confiez toute réparation à un personnel qualifié.

Comment mettre au rebut l'amplificateur en fin de vie ?

Ne le jetez pas aux ordures ménagères. Déposez-le dans un point de collecte pour les déchets d'équipements électriques et électroniques (DEEE) conformément à la réglementation locale.

MODE D'EMPLOI DX1500 Malone

Fabricant & Importateur (UK) 11

TECHNISCHE DATEN

Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Lisez attentivement les indications suivantes et suivez-les pour éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l'appareil. Scannez le QR-Code pour obtenir la dernière version du mode d'emploi ainsi que d'autres informations concernant le produit :

Consignes de sécurité 23

Aperçu de l'appareil 24

Connexion de la sortie 25

Installation 25

Branchement au secteur 26

Informations sur le recyclage 27

Fabricant et importateur (GB) 27

FICHE TECHNIQUE

Description DX800 DX1200 DX1500 DX2000	DX3000I
Numéro d'article 10021665	10021666 1002	1667 1002166	8 10021669
puissance stéréo de 4 ohms 2x	400 W 2x 600	W 2x 750 W 2x	1000 W 2x 1500 W
puissance stéréo de 8 ohms 2x	240 W 2x 400	W 2x 450 W 2x	600 W 2x 900 W
puissance Bridge 8 ohms	800 W	1200 W	1500 W	2000 W
Plage de fréquence	10 Hz ~ 20 kHz (±1,2 dB)
Facteur d'atténuation	>250
Rapport signal bruit	>90 dB
Vitesse de balayage	30V/uSec
Sensibilité d'entrée	0,77V
Impédance d'entrée	20kOhms
Tension de raccordement	220-240Vac / 50Hz
Dimensions (lxHxP)	482 x 314 x 88 mm
Poids	9,0 kg	9,5 kg	10,0 kg	10,5 kg

Consignes de sécurité

• Les enfants à partir de 8 ans et les personnes souffrant de handicaps mentaux, sensoriels et physiques ne peuvent utiliser l'appareil que s'ils ont été parfaitement familiarisés avec les fonctions et les précautions de sécurité par une personne responsable et s'ils comprennent les risques associés.
• Respectez toutes les consignes données dans le mode d'emploi.
• L'appareil ne doit pas être utilisé à proximité de l'eau ou de l'humidité.
• Veillez à ne pas renverser de liquide sur l'appareil ou dans ses ouvertures.
• Déplacez l'appareil avec prudence pour ne pas l'endommager.
• Ne bloquez pas les sorties de l'appareil.
• N'installez pas l'appareil à proximité de sources de chaleur (radiateur par exemple). N'exposez pas l'appareil à l'ensoleillement direct.
• Branchez la fiche d'alimentation de l'appareil dans la prise de la manière prévue.
• Débranchez l'appareil de la prise murale si vous ne comptez pas l'utiliser pendant une longue période.
• N'essayez jamais de réparer ou de modifier l'appareil vous-même. Cela annule la garantie.
• La fiche d'alimentation sert à déconnecter l'appareil de l'alimentation électrique après l'avoir éteint. Veillez à ce que la fiche reste toujours accessible.
• N'exposez pas l'appareil aux projections d'eau et ne placez pas d'objets remplis de liquide, tels que des vases, sur l'appareil.
• N'exposez pas les piles à une chaleur extrême telle que l'ensoleillement ou le feu.
• N'obstruez pas la ventilation de l'appareil en bloquant les ouvertures de ventilation avec des objets tels que journaux, nappes, rideaux, etc.
• Assurez-vous qu'il y a un espace minimum de 5 mm de tous les côtés de l'appareil.
• Ne placez pas de source d'incendie telle que des bougies sur ou à proximité de l'appareil.
• N'utilisez l'appareil que dans des climats tempérés, non sous un climat tropical.

Mise en GARDE :

Risque de blessure ! Pour réduire le risque de choc électrique, n'ouvrez pas le couvercle de l'appareil ni le cache arrière. L'appareil ne contient aucune pièce pouvant être réparée par le client. Veuillez contacter le service client ou un personnel qualifié pour l'entretien et les réparations.

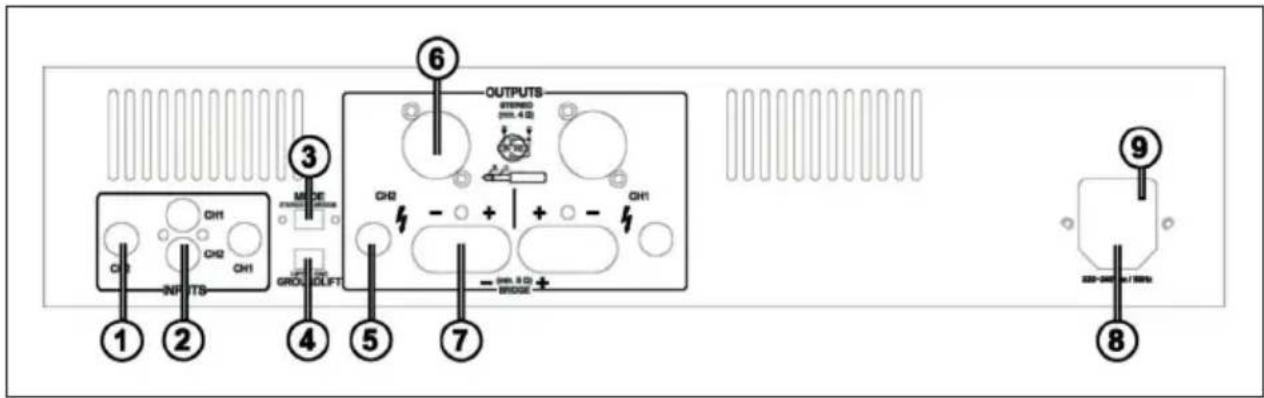

Aperçu de l'appareil

1 Entrées jack 6,3 mm : deux prises jack 6,3 mm pour connecter une source de signal (table de mixage, etc.) 2 Entrées RCA : deux prises RCA pour connecter une source de signal (table de mixage, etc.). 3 Commutateur de mode : l'amplificateur peut fonctionner dans 2 modes : Stéréo et Pont. Choisir l'un de ces modes de fonctionnement : Mode stéréo : mode stéréo standard gauche/droite. Fonctionnement en mode Pont : Ce mode de fonctionnement réunit les deux canaux sur un seul, ce qui double la puissance de ce canal. Connectez le signal au canal d'entrée gauche et le niveau de sortie peut maintenant être réglé avec le bouton de réglage du volume gauche. 4 Interrupteur Ground Lift : isole les circuits de la masse en cas de problème de boucle de terre 5 sortie 6,3 mm : en mode stéréo, l'impédance de charge est de 4 ohms par canal. 6 Sortie NL4 : en mode stéréo, l'impédance de charge est de 4 ohms par canal. Broches +1 & +2 = + sortie, broches -1 & -2 = - sortie 7 Bornes à vis Sorties haut-parleurs: 4 ohms par canal. En mode pont, 8 ohms. 8 Entrée secteur : branchez d'abord la fiche CEI dans la prise de l'appareil, puis l'autre extrémité dans une prise secteur 9 Porte-fusible : le fusible protège l'amplificateur et les fils de connexion contre les défaillances. Ne le remplacer que par un fusible entièrement identique.

Connexion de la SORTIE

L'amplificateur doit être éteint pendant les raccordements. Les haut-parleurs peuvent être connectés via les prises NL4 ou via des fils sur les borniers à vis. Dans le tableau ci-dessous, choisissez le calibre de fil approprié en fonction de la distance entre l'amplificateur et le haut-parleur.

Distance Puissance
< 10 m 1,5 mm ^2
>10 m < 20 m 2,5 mm ^2
>20 m < 30 m 4,0 mm ^2

Installation

L'amplificateur peut être réglé sur 2 modes de fonctionnement :

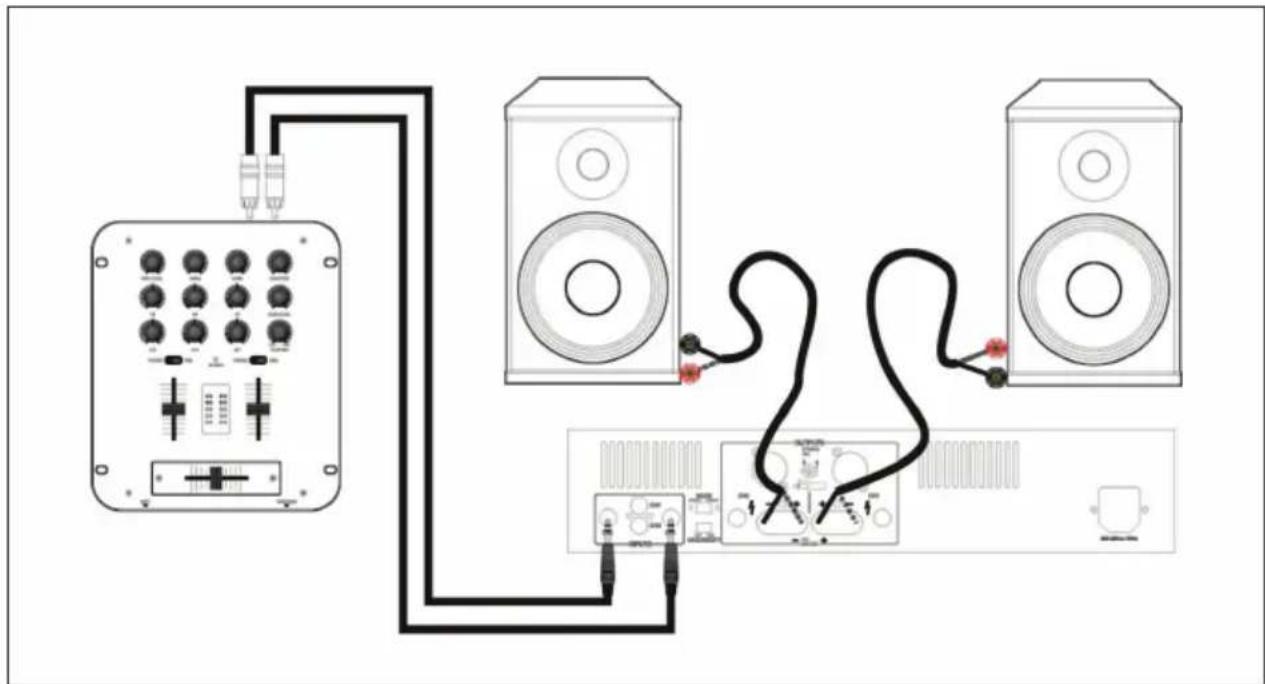

1. Prise stéréo

Régler le sélecteur de mode (3) sur Stéréo. Dans ce mode, l'amplificateur possède deux canaux indépendants, chacun avec sa propre entrée et ses propres boutons de commande du volume.

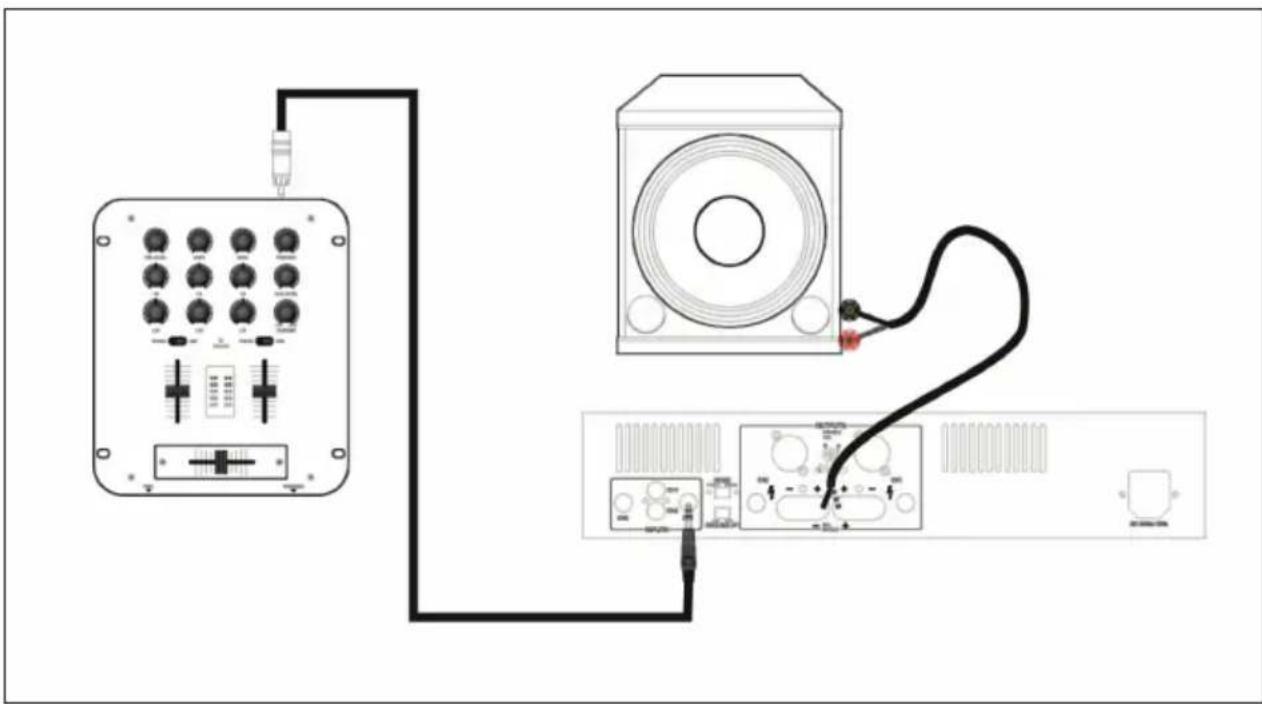

2. Fonctionnement en mode pont

Régler le sélecteur de mode (3) sur "Bridged". Comme décrit précédemment, la puissance de sortie est doublée. Connectez le câble audio à l'entrée 1 et le signal de sortie peut maintenant être réglé avec le bouton de volume du canal 1. Connectez les haut-parleurs aux sorties positives (+) des deux sorties et non à la sortie (-) ou à la masse. Les sorties négatives ne doivent PAS être utilisées en mode Pont.

Avant de brancher l'amplificateur sur le secteur, assurez-vous que la tension du secteur correspond à la tension d'alimentation de l'amplificateur. Connectez d'abord l'extrémité IEC à l'appareil, puis la fiche d'alimentation.

Remarques importantes

- Veillez à ce que tous les câbles soient correctement raccordés !

• Vérifiez si les haut-parleurs sont adaptés à cet amplificateur !

- Ne jamais recouvrir les grilles d'aération !

• Protéger de la pluie et de l'humidité !

- Ne pas brancher ou débrancher les câbles des haut-parleurs pendant le fonctionnement !

Informations sur le recyclage

Si la mise en rebut des appareils électriques et électroniques est réglementée dans votre pays, ce symbole sur le produit ou sur l'emballage indique qu'il ne doit pas être éliminé avec les ordures ménagères. Vous devez l'acheminer vers un point de collecte pour le recyclage des appareils électriques et électroniques. En respectant des règles de recyclage, vous protégez l'environnement et la santé de vos semblables des conséquences négatives. Pour plus d'informations sur le recyclage et la mise au rebut de ce produit, contactez votre autorité locale ou votre service d'élimination des déchets ménagers.
