DX1500 - Recepteur Malone - Manual de uso y guía de instrucciones gratis

Tipo de producto	Receptor / Amplificador de potencia
Marca	Malone
Modelo	DX1500
Potencia estéreo (4 ohmios)	2 x 750 W
Potencia estéreo (8 ohmios)	2 x 450 W
Potencia en puente (8 ohmios)	1500 W
Respuesta en frecuencia	10 Hz - 20 kHz (±1,2 dB)
Factor de atenuación	>250
Relación señal/ruido	>90 dB
Velocidad de barrido	30 V/µs
Sensibilidad de entrada	0,77 V
Impedancia de entrada	20 kΩ
Tensión de alimentación	220-240 V~, 50 Hz
Dimensiones (L x A x P)	482 x 314 x 88 mm
Peso	10,0 kg
Entradas de audio	Jack 6,3 mm (2), RCA (2)
Salidas de altavoces	Jack 6,3 mm, NL4, Bornes de tornillo
Modos de funcionamiento	Estéreo, Puente (Bridged)
Función Ground Lift	Sí (interruptor)
Protección	Fusible de red
Seguridad	Uso por niños >8 años bajo supervisión, no exponer al agua
Mantenimiento	Limpieza con paño seco, desconectar antes
Reciclaje	Conforme a RAEE, no tirar a la basura doméstica
Uso	Solo interior, clima templado

Preguntas frecuentes - DX1500 Malone

¿Cómo conectar los altavoces en modo estéreo?

Conecte cada altavoz a las salidas correspondientes (CH1 o CH2) respetando una impedancia de 4 ohmios como mínimo por canal. Utilice las salidas jack de 6,3 mm, NL4 o bornes de tornillo.

¿Cómo usar el modo puente (Bridged)?

Coloque el interruptor de modo en "Bridged". Conecte la señal de entrada únicamente al canal CH1. Conecte el altavoz entre los bornes + de CH1 y + de CH2. No use los bornes - en modo puente. La impedancia de carga debe ser de 8 ohmios.

¿Qué hacer en caso de zumbido o bucle de masa?

Use el interruptor Ground Lift situado en la parte trasera del amplificador para aislar la masa del chasis y eliminar los ruidos de bucle de tierra.

¿Cuál es la tensión de alimentación requerida?

El amplificador funciona con una tensión de 220-240 V~, 50 Hz. Verifique que su toma de corriente corresponda antes de conectar el aparato.

¿Puedo usar el amplificador en exteriores?

No, el aparato está diseñado para uso en interiores únicamente. Protéjalo de la lluvia, la humedad y las salpicaduras. No lo instale cerca del agua.

¿Cómo limpiar el amplificador?

Desconecte el aparato de la red. Use un paño seco y suave para limpiar la superficie. Nunca use productos líquidos o abrasivos.

¿El amplificador se calienta normalmente?

Sí, cierto calor es normal durante el funcionamiento. Asegúrese de no obstruir las rejillas de ventilación y deje un espacio de al menos 5 mm alrededor del aparato para una ventilación adecuada.

¿Qué hacer si el fusible se funde?

Reemplace el fusible por un modelo estrictamente idéntico (vea el portafusibles en la parte trasera). Si el problema persiste, contacte al servicio al cliente. No use un fusible de valor diferente.

¿Puedo reparar el amplificador yo mismo?

No, la apertura del aparato expone a riesgos de descarga eléctrica y anula la garantía. Confíe cualquier reparación a personal calificado.

¿Cómo desechar el amplificador al final de su vida útil?

No lo tire a la basura doméstica. Deposítelo en un punto de recogida para residuos de aparatos eléctricos y electrónicos (RAEE) de acuerdo con la normativa local.

MANUAL DE USUARIO DX1500 Malone

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el siguiente código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto.

Indicaciones de seguridad 31

Descripción general del aparato 32

Conexión de salida 33

Instalación 33

Cable de alimentación 34

Indicaciones sobre la retirada del aparato 35

Fabricante e importador (RU) 35

DATOS TÉCNICOS

Descripción DX800 DX1200	DX1500 DX2000	DX3000I
Número del artículo 10021665	10021666 10	021667 10021	668 10021669
Potencia estéreo de 4 ohmios	2x 400 W 2x	600 W 2x 750	W 2x 1000 W 2x	1500 W
Potencia estéreo de 8 ohmios	2x 240 W 2x	400 W 2x 450	W 2x 600 W 2x	900 W
Potencia de puente de 8 ohmios	800 W 120	0 W 1500 W 20	000 W	3000 W
Rango de frecuencia	10Hz ~ 20kHz (±1,2dB)
Factor de amortiguación	>250
Relación señal/ruido	>90dB
Velocidad de cambio	30V/u s
Sensibilidad de entrada	0,77V
Impedancia de entrada	20 kilo ohmios
Tensión de alimentación	220-240Vac / 50Hz
Dimensiones(AnchoxAltoxLargo)	482 x 314 x 88mm
Peso	9,0 kg	9,5 kg	10,0 kg	10,5 kg	11,5 kg

INDICACIONES DE SEGURIDAD

• Los niños mayores de 8 años y las personas con discapacidad física, sensorial o psíquica pueden utilizar el aparato si han sido previamente instruidos por una persona responsable sobre el funcionamiento del mismo y conocen las funciones, las indicaciones de seguridad y los riesgos asociados.
• Tenga en cuenta todas las indicaciones del manual de instrucciones.
• No utilice el producto cerca del agua ni en entornos húmedos.
• Procure que no se vierta ningún líquido sobre el aparato ni sobre sus aperturas.
• Mueva el aparato con cuidado para no dañarlo.
• No bloquee las salidas del aparato.
• No coloque el aparato cerca de fuentes de calor (radiadores por ejemplo). No exponga el aparato a los rayos directos del sol.
• Introduzca el enchufe de alimentación del aparato en la toma de corriente de la forma indicada.
• Desenchufe el aparato cuando no vaya a utilizarlo durante un periodo de tiempo prolongado.
• No intente en ningún caso reparar o modificar la unidad usted mismo. En el caso de que lo haga, perderá la garantía.
• El enchufe sirve para desconectar el aparato de la fuente eléctrica una vez que haya sido apagado. Procure que el enchufe esté siempre accesible.
• No exponga el aparato a agua pulverizada ni le coloque recipientes con líquidos, vasos por ejemplo, encima.
• No exponga la batería a calor extremo proveniente por ejemplo de la luz solar o de un fuego.
• No bloquee la ventilación del aparato obstaculizando las aperturas de ventilación con objetos como periódicos, manteles, cortinas, etc.
• Asegúrese de que haya una distancia mínima de 5 mm entre todos los lados del aparato y demás objetos.
• No coloque ningún objeto inflamatorio con llamas abiertas, como velas encendidas, encima del aparato.
• Utilice el aparato solo con clima templado, no tropical.

ADVERTENCIA

¡Riesgo de lesiones! Para reducir el riesgo de descarga eléctica, no abra ni la cubierta del aparato ni sus laterales. El dispositivo no contiene ninguna pieza que pueda ser reparada por el cliente. Diríjase al servicio de atención al cliente o a alguien de cualificaciones similares para el mantenimiento y la reparación del aparato.

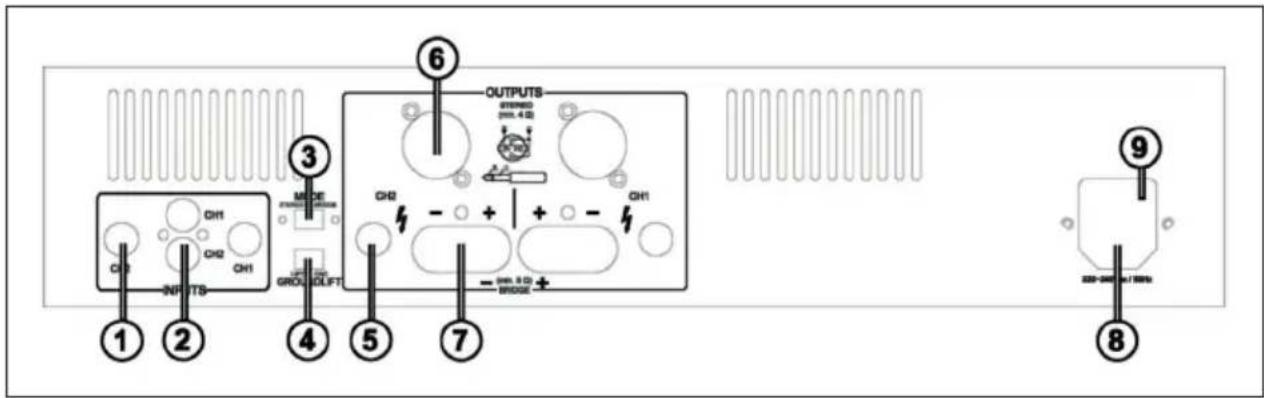

DESCRIPCIÓN GENERAL DEL APARATO

1 Entradas jack de 6,3 mm: Dos tomas jack de 6,3 mm para conectar una fuente de señal (mesa de mezclas, etc.) RCA

2 Entradas: Dos tomas de entrada RCA para conectar una fuente de señal (mesa de mezclas, etc.)

3 Interruptor de modo: el amplificador puede funcionar en 2 modos: estéreo y puente. Seleccione uno de estos modos: Modo estéreo: modo estéreo estándar izquierda/derecha. Modo puente: este modo combina ambos canales en uno solo, duplicando la potencia de ese canal. Conecte la señal al canal de entrada izquierdo y el nivel de salida podrá ajustarse con el regulador de volumen izquierdo.

4 Interruptor de elevación de tierra: desconecta los circuitos de la tierra en caso de problemas de bucle de tierra

5 Salida de 6,3 mm: en modo estéreo, la impedancia de carga es de 4 ohmios por canal.

6 SalidaNL4: en modo estéreo, la impedancia de carga es de 4 ohmios por canal. Pin +1 y +2 = salida, Pin -1 y -2 = salida -

7 Salidas de altavoz con conexiones roscadas: 4 ohmios por canal. En modo puente 8 Ohm.

8 Entrada de red: en primer lugar, conecte la clavija IEC en la toma del aparato y, a continuación, conecte el otro extremo en una toma de corriente

9 Portafusibles: el fusible protege el amplificador y los cables de conexión de defectos. Reemplácelo solo con un fusible completamente idéntico.

CONEXIÓN DE SALIDA

El amplificador debe estar apagado durante las realización de las conexiones. Los altavoces pueden conectarse a través de las tomas NL4 o mediante cables a los terminales roscados. En la tabla siguiente, seleccione el calibre de cable adecuado que corresponda a la distancia entre el amplificador y el altavoz.

Distancia Calibre
< 10 m 1,5 mm ^2
>10 m < 20 m 2,5 mm ^2
>20 m < 30 m 4,0 mm ^2

INSTALACIÓN

El amplificador puede ajustarse en 2 modos de funcionamiento:

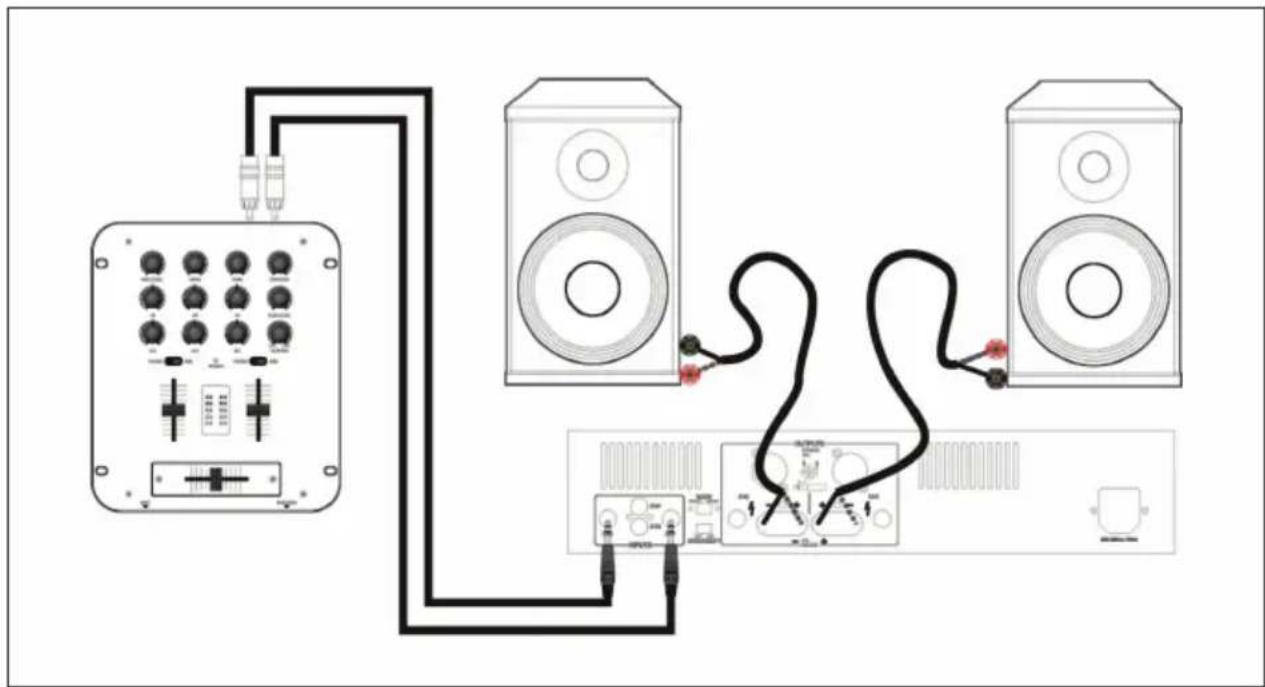

1. Conexión estéreo

Ponga el interruptor de modo (3) en estéreo. En este modo, el amplificador tiene dos canales independientes, cada uno con sus propios controles de entrada y volumen.

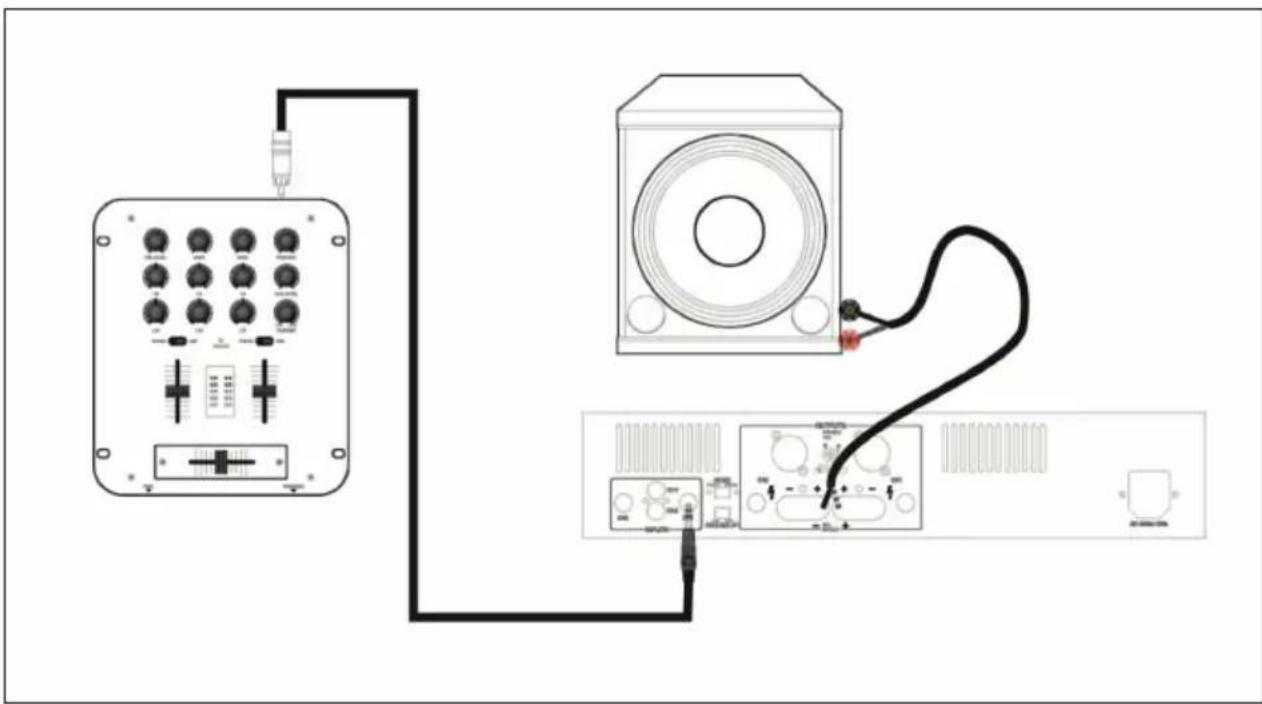

Ponga el interruptor de modo (3) en "Bridged" (puente). Como ya se ha descrito, la potencia de salida se duplica. Conecte el cable de audio a la entrada 1 y la señal de salida puede ajustarse ahora con el regulador de volumen del canal 1. Conecte los altavoces a las salidas positivas (+) de ambas salidas y no a la salida (-) o a tierra. Las salidas negativas NO deben utilizarse en modo puente.

CABLE DE ALIMENTACIÓN

Antes de conectar el amplificador a la red eléctrica, asegúrese de que la tensión de la red se corresponda con la tensión de alimentación del amplificador. Conecte primero el extremo IEC al aparato y luego el enchufe.

Notas importantes

• Asegúrese de que todos los cables estén conectados correctamente
• Compruebe si los altavoces son adecuados para este amplificador
• No cubra nunca las rejillas de ventilación
• Proteja el aparato de la lluvia y la humedad
• No enchufe ni desenchufe los cables de los altavoces durante el funcionamiento

INDICACIONES SOBRE LA RETIRADA DEL APARATO

Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte de que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. Una retirada de aparatos conforme a las leyes contribuye a proteger el medio ambiente y a las personas a su alrededor frente a posibles consecuencias perjudiciales para la salud. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con su ayuntamiento o con el servicio de eliminación de residuos domésticos.

FABRICANTE E IMPORTADOR (RU)

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.

Importador para el Reino Unido:

Apartado de correos 1145

Oxford, OX1 9UW

United Kingdom
