Produkttyp	Empfänger / Leistungsverstärker
Marke	Malone
Modell	DX1500
Stereo-Leistung (4 Ohm)	2 x 750 W
Stereo-Leistung (8 Ohm)	2 x 450 W
Brückenleistung (8 Ohm)	1500 W
Frequenzgang	10 Hz - 20 kHz (±1,2 dB)
Dämpfungsfaktor	>250
Signal-Rausch-Abstand	>90 dB
Slew Rate	30 V/µs
Eingangsempfindlichkeit	0,77 V
Eingangsimpedanz	20 kΩ
Betriebsspannung	220-240 V~, 50 Hz
Abmessungen (B x H x T)	482 x 314 x 88 mm
Gewicht	10,0 kg
Audioeingänge	Klinke 6,3 mm (2), RCA (2)
Lautsprecheranschlüsse	Klinke 6,3 mm, NL4, Schraubklemmen
Betriebsarten	Stereo, Brücke (Bridged)
Ground-Lift-Funktion	Ja (Schalter)
Schutz	Netzsicherung
Sicherheit	Verwendung durch Kinder >8 Jahre unter Aufsicht, nicht Wasser aussetzen
Wartung	Reinigung mit trockenem Tuch, vorher Netzstecker ziehen
Entsorgung	Konform mit WEEE, nicht in den Hausmüll
Verwendung	Nur Innenbereich, gemäßigtes Klima

Häufig gestellte Fragen - DX1500 Malone

Wie schließe ich die Lautsprecher im Stereo-Modus an?

Schließen Sie jeden Lautsprecher an den entsprechenden Ausgang (CH1 oder CH2) an und beachten Sie eine Mindestimpedanz von 4 Ohm pro Kanal. Verwenden Sie die Klinkenausgänge 6,3 mm, NL4 oder Schraubklemmen.

Wie verwende ich den Brückenmodus (Bridged)?

Stellen Sie den Betriebsartenschalter auf "Bridged". Schließen Sie das Eingangssignal nur an Kanal CH1 an. Verbinden Sie den Lautsprecher zwischen die +-Klemmen von CH1 und CH2. Verwenden Sie nicht die --Klemmen im Brückenmodus. Die Lastimpedanz muss 8 Ohm betragen.

Was tun bei Brummen oder Masseschleife?

Verwenden Sie den Ground-Lift-Schalter auf der Rückseite des Verstärkers, um die Masse vom Gehäuse zu trennen und Erdschleifengeräusche zu beseitigen.

Welche Betriebsspannung wird benötigt?

Der Verstärker arbeitet mit einer Spannung von 220-240 V~, 50 Hz. Überprüfen Sie vor dem Anschließen, ob Ihre Steckdose dieser Spannung entspricht.

Kann ich den Verstärker im Freien verwenden?

Nein, das Gerät ist nur für den Innenbereich vorgesehen. Schützen Sie es vor Regen, Feuchtigkeit und Spritzwasser. Nicht in der Nähe von Wasser installieren.

Wie reinige ich den Verstärker?

Trennen Sie das Gerät vom Netz. Reinigen Sie die Oberfläche mit einem trockenen, weichen Tuch. Verwenden Sie niemals flüssige oder scheuernde Reinigungsmittel.

Wird der Verstärker normalerweise heiß?

Ja, eine gewisse Wärmeentwicklung ist im Betrieb normal. Stellen Sie sicher, dass die Lüftungsgitter nicht blockiert sind und lassen Sie einen Abstand von mindestens 5 mm um das Gerät für ausreichende Belüftung.

Was tun, wenn die Sicherung durchbrennt?

Ersetzen Sie die Sicherung durch ein identisches Modell (siehe Sicherungshalter auf der Rückseite). Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst. Verwenden Sie keine Sicherung mit anderem Wert.

Kann ich den Verstärker selbst reparieren?

Nein, das Öffnen des Geräts birgt die Gefahr eines Stromschlags und führt zum Verlust der Garantie. Überlassen Sie Reparaturen qualifiziertem Fachpersonal.

Wie entsorge ich den Verstärker am Ende seiner Lebensdauer?

Werfen Sie ihn nicht in den Hausmüll. Geben Sie ihn an einer Sammelstelle für Elektro- und Elektronik-Altgeräte (WEEE) gemäß den örtlichen Bestimmungen ab.

BEDIENUNGSANLEITUNG DX1500 Malone

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten:

Sicherheitshinweise 5

Geräteübersicht 6

Anschluss des Ausgangs 7

Aufstellung 7

Netzanschluss 8

Spezielle Entsorgungshinweise für Verbraucher in Deutschland 9

Hinweise zur Entsorgung 11

Bezeichnung DX800 DX1200	DX1500 DX2000	DX3000I
Artikelnummer 10021665 100	021666 10021667	10021668	10021669
4 Ohm Stereo Leistung 2x 400	W 2x 600 W 2x 750 W	2x 1000	W 2x 1500 W
8 Ohm Stereo Leistung 2x 240	W 2x 400 W 2x 450 W	2x 600	W 2x 900 W
8 Ohm Bridge Leistung	800 W	1200 W	1500 W	2000 W	3000 W
Frequenzbereich	10Hz ~ 20kHz (±1.2dB)
Dämpfungsfaktor	>250
S/R Abstand	>90dB
Slew Rate	30V/uSec
Eingangs- empfindlichkeit	0.77V
Eingangsimpedanz	20kOhm
Anschlussspannung	220-240Vac / 50Hz
Abmessungen (BxHxT)	482 x 314 x 88mm
Gewicht	9.0 kg	9.5 kg	10.0 kg	10.5 kg	11.5 kg

SICHERHEITSHINWEISE

• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen.
• Beachten Sie alle in der Bedienungsanleitung aufgeführten Hinweise.
• Das Gerät darf nicht in der Nähe von Wasser oder in feuchter Umgebung verwendet werden.
• Achten Sie darauf, dass keine Flüssigkeit über dem Gerät und den Geräteöffnungen verschüttet wird.
• Bewegen Sie das Gerät vorsichtig, um es nicht zu beschädigen.
• Blockieren Sie nicht die Geräteausgänge.
• Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (beispielsweise Heizung). Setzen Sie das Gerät keiner direkten Sonneneinstrahlung aus.
• Stecken Sie den Netzstecker des Geräts auf die dafür vorgesehene Art und Weise in die Steckdose.
• Ziehen Sie den Netzstecker des Geräts aus der Steckdose, wenn Sie dieses für einen längeren Zeitraum nicht verwenden.
• Versuchen Sie keinesfalls, dass Gerät selbst zu warten oder zu reparieren. In diesem Fall erlischt die Garantie.
• Der Netzstecker dient dazu, das Gerät nach dem Ausschalten vom Stromnetz zu trennen. Achten Sie darauf, dass der Netzstecker immer frei zugänglich ist.
• Setzen Sie das Gerät keinem Spritzwasser aus und stellen Sie keine mit Flüssigkeit gefüllten Objekte, wie beispielsweise Vasen, auf das Gerät.
• Setzen Sie die Batterien keiner extremen Hitze wie beispielsweise Sonnenlicht oder Feuer aus.
• Behindern Sie die Belüftung des Geräts keinesfalls durch Blockieren der Belüftungsöffnungen mit Gegenständen wie beispielsweise Zeitungen, Tischdecken, Vorhängen etc.
• Vergewissern Sie sich, dass ein Mindestabstand von 5 mm zu allen Seiten des Geräts eingehalten wird.
• Stellen Sie keine Zündquellen mit offener Flamme, wie beispielsweise angezündete Kerzen, auf das Gerät.
• Verwenden Sie das Gerät nur bei gemäßigtem Klima, nicht bei tropischem Klima.

WARNUNG

Verletzungsgefahr! Öffnen Sie, zum Reduzieren der Stromschlaggefahr, weder die Geräteabdeckung noch die Rückseite des Geräts. Das Gerät enthält keine Teile, die vom Kunden gewartet werden könnten. Bitte wenden Sie sich zur Wartung und Reparatur an den Kundendienst oder an in ähnlicher Weise qualifiziertes Personal.

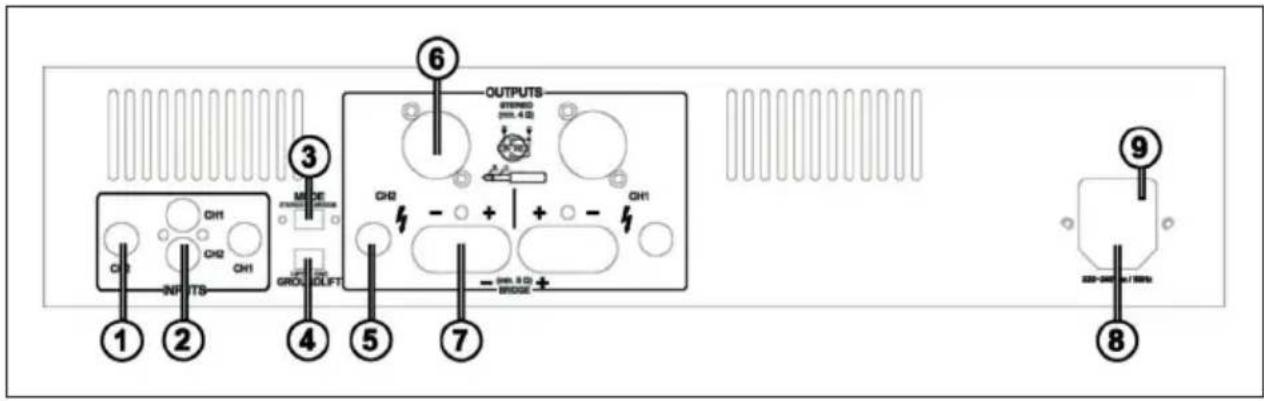

GERÄTEÜBERSICHT

1 6,3 mm Klinkeneingänge: Zwei 6,3 mm Klinkenbuchsen zum Anschluss einer Signalquelle (Mischpult usw.).RCA

2 Eingänge: Zwei RCA Eingangsbuchsen zum Anschluss einer Signalquelle (Mischpult usw.)

3 Mode Schalter: Der Verstärker kann in 2 Betriebsarten funktionieren: Stereo und gedrückt. Wählen Sie eine dieser Betriebsarten: Stereo Betrieb: Standard Links/Rechts Stereo Betrieb. Brückenbetrieb: Diese Betriebsart vereinigt beide Kanäle auf einem Kanal, wodurch sich die Leistung dieses Kanals verdoppelt. Schließen Sie das Signal an den linken Eingangskanal an und der Ausgangspegel kann nun mit dem linken Lautstärkeregler eingestellt werden.

4 Ground Lift Schalter: Trennt die Schaltungen von der Masse, falls Probleme mit Erdschleifen auftauchen

5 6,3 mm Ausgang: Im Stereo Betrieb beträgt die Lastimepdanz 4 Ohm pro Kanal.

6 NL4Ausgang:Im Stereo Betrieb beträgt die Lastimepdanz 4 Ohm pro Kanal. Pin +1 & +2 = + Ausgang, Pin -1 & -2 = - Ausgang

7 SchraubanschlüsseLautsprecherausgänge: 4 Ohm pro Kanal. Im Brückenbetrieb 8 Ohm.

8 Netzeingang: Stecken Sie erst den IEC Stecker in die Buchse auf dem Gerät und danach das andere Ende in eine Netzsteckdose

9 Sicherungshalter: Die Sicherung schützt den Verstärker und die Anschlussdrähte gegen Defekte. Nur durch eine völlig identische Sicherung ersetzen.

ANSCHLUSS DES AUSGANGS

Während der Anschlüsse muss der Verstärker ausgeschaltet sein. Die Lautsprecher können über die NL4 Buchsen oder über Drähte an die Schraubklemmen angeschlossen werden. Wählen Sie in der nachstehenden Tabelle die geeignete Drahtstärke, die der Entfernung zwischen Verstärker und Lautsprecher entspricht.

Abstand Stärke
< 10 m 1.5 mm ^2
>10 m < 20 m 2.5 mm ^2
>20 m < 30 m 4.0 mm ^2

AUFSTELLUNG

Der Verstärker kann auf 2 Betriebsarten eingestellt werden:

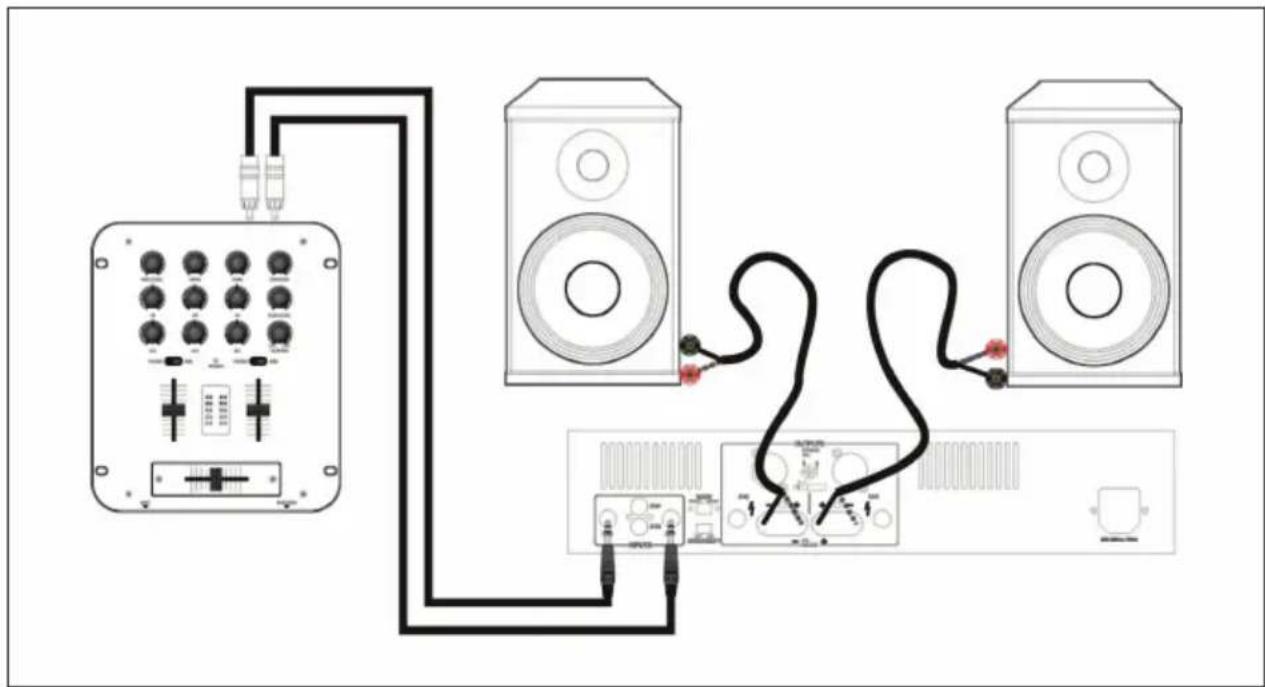

1. Stereoanschluss

Den Mode Schalter (3) auf Stereo einstellen. In dieser Betriebsart besitzt der Verstärker zwei unabhängige Kanäle, die ihren eigenen Eingang und ihre eigenen Lautstärkeregler besitzen.

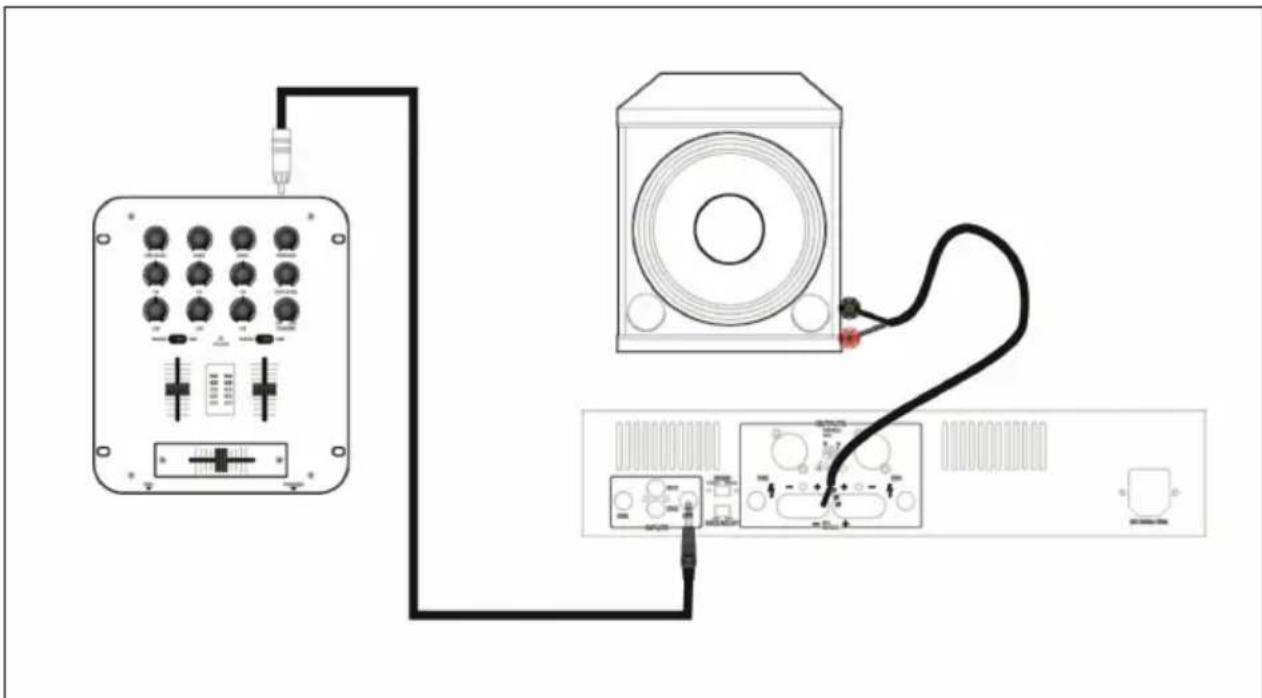

Den Mode Schalter (3) auf 'Bridged' einstellen. Wie bereits beschrieben, verdoppelt sich die Ausgangsleistung. Verbinden Sie das Audiokabel mit Eingang 1 und das Ausgangssignal kann nun mit dem Lautstärkeregler von Kanal 1 eingestellt werden. Schließen Sie die Lautsprecher an die positiven (+) Ausgänge beider Ausgänge an und nicht an die den (-) Ausgang oder die Masse. Die negativen Ausgänge dürfen im Brückenbetrieb NICHT benutzt werden.

Bevor Sie den Verstärker ans Netz anschließen, vergewissern Sie sich, dass die Netzspannung der Versorgungsspannung des Verstärkers entspricht. Schließen Sie erst das IEC Ende ans Gerät an und dann den Netzstecker.

Wichtige Hinweise

• Achten Sie darauf, dass alle Kabel richtig angeschlossen sind!
• Prüfen Sie, ob die Lautsprecher für diesen Verstärker geeignet sind!
• Niemals die Belüftungsgitter abdecken!
  • Vor Regen und Feuchtigkeit schützen!
• Lautsprecherkabel nicht während des Betriebs einstecken oder abziehen!

SPEZIELLE ENTSORGUNGSHINWEISE FÜR VERBRAUCHER IN DEUTSCHLAND

Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind folgende Regeln zu beachten:

- Jeder Verbraucher ist gesetzlich verpflichtet, Elektro- und Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus getrennt vom Hausmüll zu entsorgen. Sie erkennen die entsprechenden Altgeräte durch folgendes Symbol der durchgestrichene Mülltonne (WEEE Symbol).

• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom Altgerät zerstörungsfrei zu trennen.
• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und Elektroni kgesetz und sind dementsprechend wie Altgeräte zu behandeln. Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern Sie nicht das WEEE Symbol tragen.
• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem Elektro- bzw. Elektroni kgerät selbst verantwortlich.

Rücknahmepflicht der Vertreiber

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektroni kgeräte von mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer Gesamtverkauffläche von mindestens 800 Quadratmetern, die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektroni kgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1 bei der Abgabe eines neuen Elektro- oder Elektroni kgerätes an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und
2 auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektroni kgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

- Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und Elektroni kgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich „Wärmeüberträger“, „Bildschirmgeräte“ (Oberfläche von mehr als 100 cm²) oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektroni kgeräte (Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung zum jeweiligen Endnutzer zu gewährleisten.

- Altgeräte dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e-back.de

- Für Elektro- und Elektroni kgeräte der Kategorien 1, 2 und 4 an bieten wir auch die Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf eines Neugeräts haben sie die Möglichkeit eine Altgerätabholung über die Webseite auszuwählen.

- Batterien können überall dort kostenfrei zurück kgegeben werden, wo sie verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie direkt bei uns von Montag bis Freitag zwischen 07:30 und 15:30 Uhr unter der folgenden Adresse unentgeltlich zurück kgeben:

Chal-Tec GmbH Member of Berlin Brands Group Handwerkerstr. 11 15366 Dahlwitz-Hoppegarten Deutschland

- Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben der Pole).

- Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie gefährliche Schadstoffe enthält. (»Cd« steht für Cadmium, »Pb« für Blei und »Hg« für Quecksilber).

Hinweis zur Abfallvermeidung

Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei, Ressourcen effizient zu nutzen und zusätzlichen Müll zu vermeiden. Die Lebensdauer Ihrer Altgeräte können Sie verlängern indem Sie defekte Altgeräte reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand befindet, könnten Sie es spenden, verschenken oder verkaufen.

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst.
