DX1500 - Ricevitore Malone - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ricevitore / Amplificatore di potenza
Marca	Malone
Modello	DX1500
Potenza stereo (4 ohm)	2 x 750 W
Potenza stereo (8 ohm)	2 x 450 W
Potenza in ponte (8 ohm)	1500 W
Risposta in frequenza	10 Hz - 20 kHz (±1,2 dB)
Fattore di attenuazione	>250
Rapporto segnale/rumore	>90 dB
Velocità di sweep	30 V/µs
Sensibilità d'ingresso	0,77 V
Impedenza d'ingresso	20 kΩ
Tensione di alimentazione	220-240 V~, 50 Hz
Dimensioni (L x A x P)	482 x 314 x 88 mm
Peso	10,0 kg
Ingressi audio	Jack 6,3 mm (2), RCA (2)
Uscite altoparlanti	Jack 6,3 mm, NL4, Morsetti a vite
Modalità di funzionamento	Stereo, Ponte (Bridged)
Funzione Ground Lift	Sì (interruttore)
Protezione	Fusibile di rete
Sicurezza	Utilizzo da parte di bambini >8 anni sotto sorveglianza, non esporre all'acqua
Manutenzione	Pulizia con panno asciutto, scollegare prima
Riciclaggio	Conforme RAEE, non gettare nei rifiuti domestici
Utilizzo	Solo per interni, clima temperato

Domande frequenti - DX1500 Malone

Come collegare gli altoparlanti in modalità stereo?

Collegare ciascun altoparlante alle uscite corrispondenti (CH1 o CH2) rispettando un'impedenza minima di 4 ohm per canale. Utilizzare le uscite jack 6,3 mm, NL4 o morsetti a vite.

Come utilizzare la modalità ponte (Bridged)?

Posizionare l'interruttore di modalità su "Bridged". Collegare il segnale d'ingresso solo sul canale CH1. Collegare l'altoparlante tra i morsetti + di CH1 e + di CH2. Non utilizzare i morsetti - in modalità ponte. L'impedenza di carico deve essere di 8 ohm.

Cosa fare in caso di ronzio o loop di massa?

Utilizzare l'interruttore Ground Lift situato sul retro dell'amplificatore per isolare la massa del telaio ed eliminare i ronzii di terra.

Qual è la tensione di alimentazione richiesta?

L'amplificatore funziona con una tensione di 220-240 V~, 50 Hz. Verificare che la presa di corrente corrisponda prima di collegare l'apparecchio.

Posso usare l'amplificatore all'aperto?

No, l'apparecchio è progettato solo per uso interno. Proteggerlo da pioggia, umidità e schizzi. Non installare vicino all'acqua.

Come pulire l'amplificatore?

Scollegare l'apparecchio dalla rete. Utilizzare un panno asciutto e morbido per pulire la superficie. Non utilizzare mai prodotti liquidi o abrasivi.

L'amplificatore si scalda normalmente?

Sì, un certo calore è normale durante il funzionamento. Assicurarsi di non ostruire le griglie di ventilazione e lasciare uno spazio di almeno 5 mm intorno all'apparecchio per una corretta ventilazione.

Cosa fare se salta il fusibile?

Sostituire il fusibile con un modello strettamente identico (vedere portafusibile sul retro). Se il problema persiste, contattare il servizio clienti. Non utilizzare un fusibile di valore diverso.

Posso riparare l'amplificatore da solo?

No, l'apertura dell'apparecchio espone a rischi di scossa elettrica e annulla la garanzia. Affidare qualsiasi riparazione a personale qualificato.

Come smaltire l'amplificatore a fine vita?

Non gettarlo nei rifiuti domestici. Depositarlo in un punto di raccolta per i rifiuti di apparecchiature elettriche ed elettroniche (RAEE) in conformità con le normative locali.

MANUALE UTENTE DX1500 Malone

La ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente per accedere al manuale d'uso più attuale e ricevere informazioni sul prodotto.

Avvertenze di sicurezza 39

Descrizione del dispositivo 40

Connessione dell'uscita 41

Posizionamento 41

Connessione di alimentazione 42

Avviso di smaltimento 43

Produttore e importatore (UK) 43

DATI TECNICI

Denominazione DX800 DX12	00 DX1500 DX2	000 DX3000I
Numero articolo 10021665	10021666 1002	1667 10021668	10021669
Potenza stereo 4 Ohm 2x 400	W 2x 600 W 2x	750 W 2x 100	W 2x 1500 W
Potenza stereo 8 Ohm 2x 240	W 2x 400 W 2x	450 W 2x 600	W 2x 900 W
Potenza bridge 8 Ohm	800 W	1200 W	1500 W	2000 W	3000 W
Gamma di frequenza	10Hz ~ 20kHz (±1.2dB)
Fattore di smorzamento	>250
Rapporto segnale/rumore	>90dB
Velocità di risposta	30V/uSec
Sensibilità di ingresso	0.77V
Impedenza di ingresso	20kOhm
Tensione di alimentazione	220-240 V AC/50 Hz
Dimensioni (LxAxP)	482 x 314 x 88 mm
Peso	9.0 kg	9.5 kg	10.0 kg	10.5 kg	11.5 kg

AVVERTENZE DI SICUREZZA

• I bambini a partire da 8 anni e le persone con limitate capacità fisiche, psichiche e sensoriali possono utilizzare il dispositivo solo se sono stati istruiti da una persona responsabile della loro sicurezza sulle modalità d'uso e sulle procedure di sicurezza e se comprendono i rischi associati.
• Attenersi a tutte le indicazioni elencate nel manuale di istruzioni.
• Il dispositivo non deve essere utilizzato vicino all'acqua o in un ambiente umido.
• Assicurarsi che non vengano versati liquidi sul dispositivo e sulle sue aperture.
• Spostare il dispositivo delicatamente per non danneggiarlo.
  • Non bloccare le uscite del dispositivo.
• Non posizionare il dispositivo vicino a fonti di calore (come il riscaldamento). Non esporre il dispositivo alla luce solare diretta.
• Inserire la spina del dispositivo nella presa elettrica appropriata.
• Staccare la spina dalla presa di corrente se non si intende utilizzare il dispositivo per un lungo periodo di tempo.
• Non cercare in nessun caso di riparare o modificare il dispositivo in modo autonomo. In tal caso la garanzia non sarà più valida.
• La spina di alimentazione viene utilizzata per scollegare il dispositivo dalla rete dopo averlo spento. Assicurarsi che la spina sia sempre accessibile liberamente.
• Non esporre il dispositivo a spruzzi d'acqua e non collocarvi sopra oggetti pieni di liquido, come vasi.
• Non esporre le batterie a calore estremo come luce solare o fuoco.
• Non ostruire la ventilazione del dispositivo bloccando le aperture di aerazione con oggetti come giornali, tovaglie, tende ecc.
• Assicurarsi che vi sia una distanza minima di 5 mm su tutti i lati del dispositivo.
• Non posizionare fonti di ignizione con fiamme libere, come candele accese, sopra al dispositivo.
• Utilizzare il dispositivo solo in climi temperati, non in climi tropicali.

AVVERTIMENTO

Pericolo di lesione! Per ridurre il rischio di scosse elettriche, non aprire la copertura o il retro del dispositivo. Il dispositivo non contiene componenti che possono essere manutenuti dal cliente. Per assistenza e riparazione contattare il servizio di assistenza o personale qualificato.

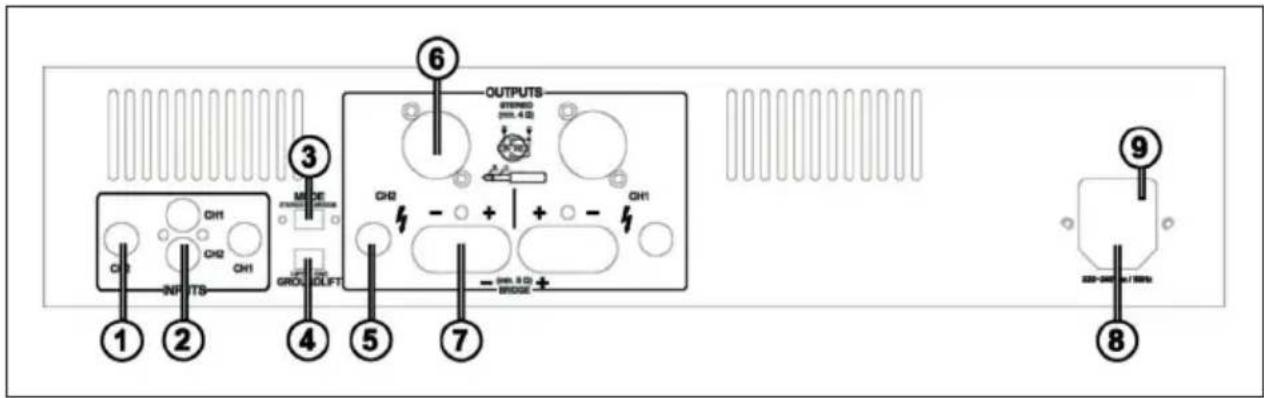

DESCRIZIONE DEL DISPOSITIVO

1 Ingressi jack da 6,3 mm: due prese jack da 6,3 mm per collegare una fonte di segnale (mixer, ecc.).Ingressi RCA
2 due ingressi RCA per collegare una fonte di segnale (mixer, ecc.)
3 Interruttore di modalità: l'amplificatore può funzionare in 2 modalità: stereo e bridge. Selezionare una di queste modalità: Modalità stereo: modalità stereo standard sinistra/destra. Modalità bridge: questa modalità combina entrambi i canali su uno unico, raddoppiandone la potenza. Collegare il segnale al canale d'ingresso sinistro e il livello di uscita può essere regolato con il controllo del volume sinistro.
4 Interruttore Ground Lift: scollega i circuiti da terra in caso di problemi di ground loop
5 Uscita da 6,3 mm: in modalità stereo, l'impedenza di carico è di 4 ohm per canale.
6 UscitaNL4: in modalità stereo, l'impedenza di carico è di 4 ohm per canale. Pin +1 & +2 = uscita +, Pin -1 & -2 = uscita -
7 Uscite altoparlanti con terminali a vite: 4 Ohm per canale. In modalità bridge 8 Ohm.
8 Ingresso di rete: inserire prima la spina IEC nella presa sul dispositivo e poi inserire l'altra estremità in una presa elettrica
9 Portafusibili: il fusibile protegge l'amplificatore e i cavi di collegamento da eventuali difetti. Sostituirlo solo con un fusibile completamente identico.

CONNESSIONE DELL'USCITA

L'amplificatore deve essere spento durante i collegamenti. Gli altoparlanti possono essere collegati tramite le prese NL4 o tramite cavi sui morsetti a vite. Nella tabella sottostante, selezionare il calibro del cavo appropriato che corrisponde alla distanza tra l'amplificatore e l'altoparlante.

Distanza Calibro
< 10 m 1.5 mm ^2
> 10 m < 20 m 2.5 mm ^2
> 20 m < 30 m 4.0 mm ^2

POSIZIONAMENTO

L'amplificatore può essere impostato su 2 modalità di funzionamento:

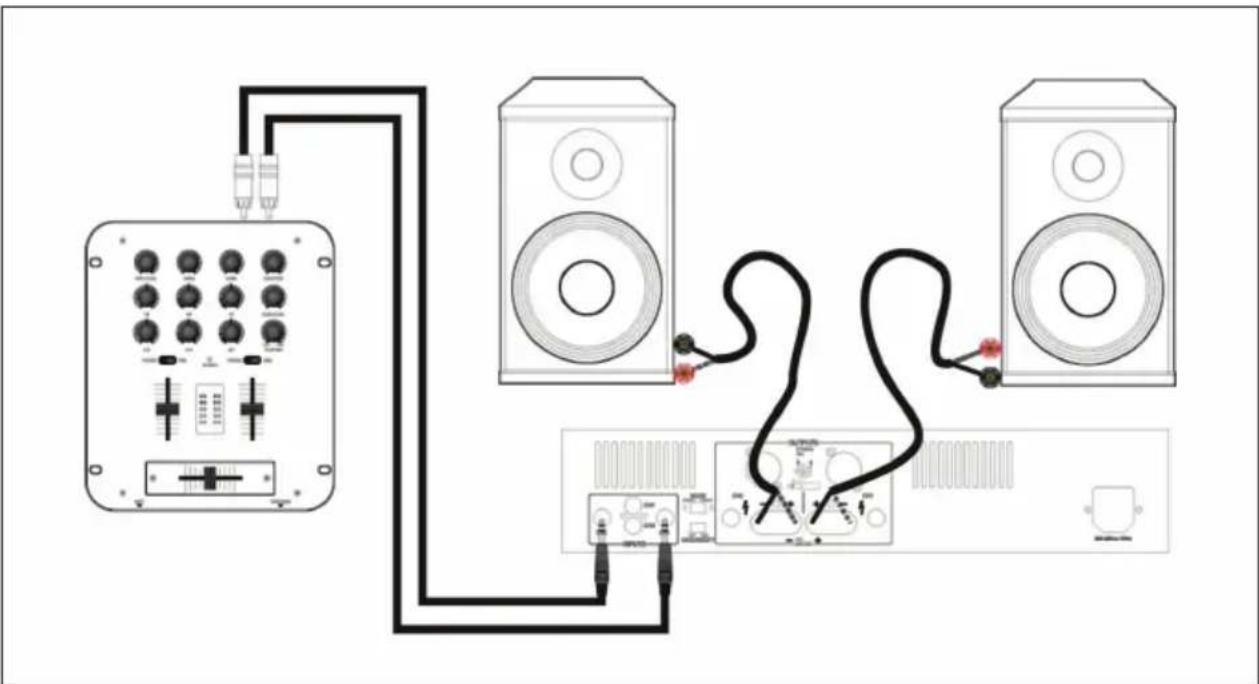

1. Collegamento stereo

Impostare l'interruttore di modalità (3) su stereo. In questa modalità, l'amplificatore ha due canali indipendenti, ciascuno con il proprio ingresso e regolazione del volume.

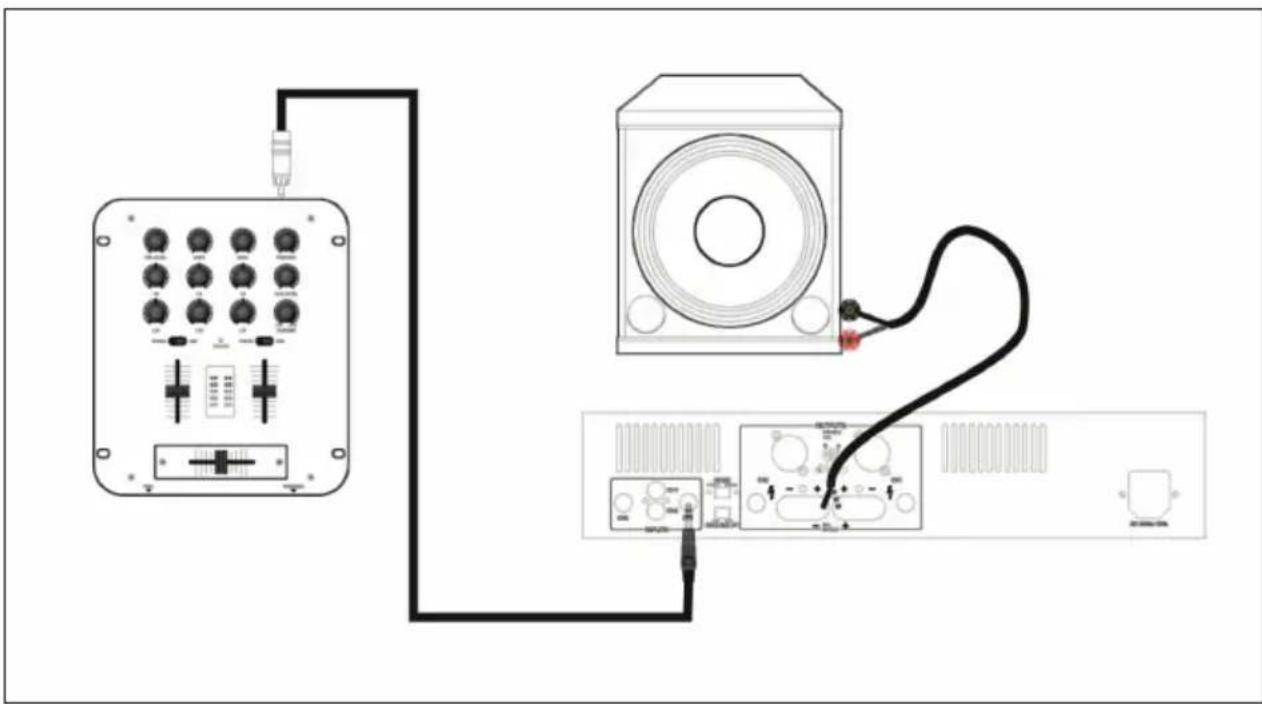

Impostare l'interruttore di modalità (3) su "Bridged". Come già indicato, la potenza di uscita è raddoppiata. Collegare il cavo audio all'ingresso 1 e il segnale di uscita può ora essere regolato con il controllo del volume del canale 1. Collegare gli altoparlanti alle uscite positive (+) di entrambe le uscite e non all'uscita (-) o alla messa a terra. Le uscite negative NON devono essere utilizzate in modalità bridge.

CONNESSIONE DI ALIMENTAZIONE

Prima di collegare l'amplificatore alla rete, assicurarsi che la tensione di rete corrisponda alla tensione di alimentazione dell'amplificatore. Collegare prima l'estremità IEC al dispositivo e poi la spina elettrica.

Note importanti

• Assicurarsi che tutti i cavi siano collegati correttamente!
- Controllare se gli altoparlanti sono adatti a questo amplificatore!
• Non coprire mai le griglie di ventilazione!
- Proteggere dalla pioggia e dall'umidità!
- Non collegare o scollegare i cavi degli altoparlanti durante il funzionamento!

AVVISO DI SMALTIMENTO

Se nel vostro Paese sono vigenti regolamenti legislativi relativi allo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sull'imballaggio indica che non è consentito smaltire questo prodotto nei rifiuti casalinghi. Il dispositivo deve invece essere portato in un centro di raccolta per il riciclaggio di dispositivi elettrici ed elettronici. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da conseguenze negative. Informazioni riguardanti il riciclaggio e lo smaltimento di questo prodotto sono disponibili presso l'amministrazione locale o il servizio di smaltimento dei rifiuti.
