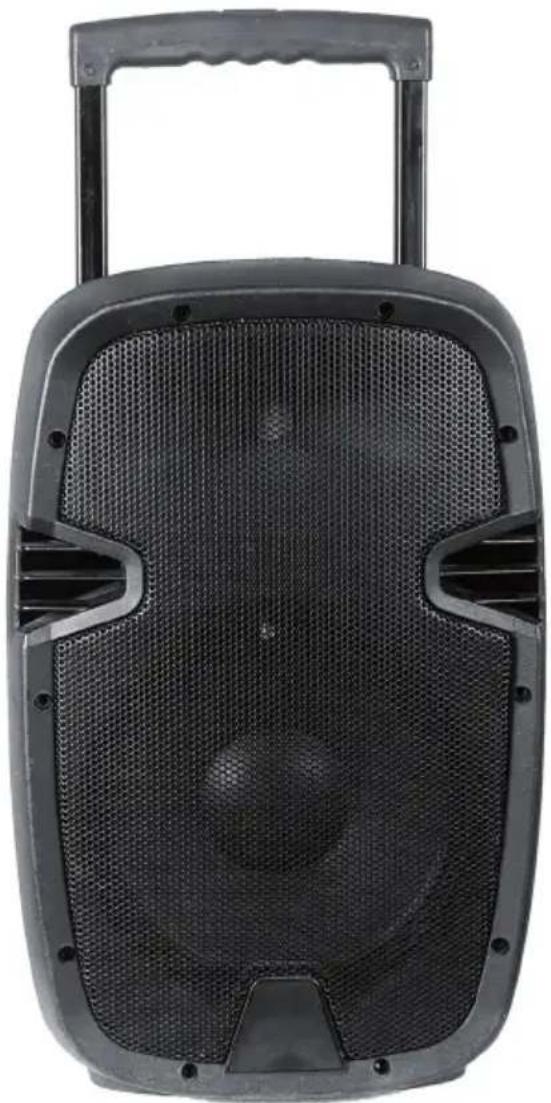

Bushfunk 45 - Sistema hi-fi Malone - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo Bushfunk 45 Malone in formato PDF.
| Tipo di prodotto | Sistema audio portatile |
| Marca | Malone |
| Modello | Bushfunk 45 |
| Numeri articolo | 10029252 / 10029253 |
| Dimensioni (10029252) | 309 x 376 x 583 mm |
| Dimensioni (10029253) | 358 x 451 x 685 mm |
| Peso (10029252) | 12,5 kg |
| Peso (10029253) | 16,6 kg |
| Alimentazione di rete | AC 110-220 V, 50-60 Hz |
| Alimentazione a batteria | Batteria interna ricaricabile (tempo di ricarica 5-8 h) |
| Consumo | Non specificato |
| Potenza | Non specificato |
| Microfoni senza fili | 2 microfoni VHF (frequenze: 202,75 / 208,6 MHz) |
| Portata microfono | Circa 100 m |
| Risposta in frequenza | 60 Hz - 20 kHz |
| Sensibilità | 92 dB |
| Impedenza | 4 Ω |
| Woofer | Woofer 12" (10029252) o 15" (10029253) |
| Lettore multimediale | SD/MMC, USB, Bluetooth, Line in, AUX, Radio |
| Uscite | MIX OUT (RCA) |
| Ingressi | LINE IN (RCA), AUX-IN (Jack 3,5 mm), MIC 1/2 (Jack 6,3 mm) |
| Funzioni audio | Equalizzatore (bassi/alti), Effetto eco, Priorità microfono (VCA) |
| Pulizia | Solo con un panno asciutto |
| Riparazioni | Solo da un tecnico qualificato |
| Istruzioni di sicurezza | Non esporre all'umidità, non aprire l'involucro, scollegare in caso di temporale |
Domande frequenti - Bushfunk 45 Malone
Domande degli utenti su Bushfunk 45 Malone
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Sistema hi-fi in formato PDF gratuitamente! Trova il tuo manuale Bushfunk 45 - Malone e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Bushfunk 45 del marchio Malone.
MANUALE UTENTE Bushfunk 45 Malone
Sistema di amplificazione mobile
La ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attentamente le seguenti indicazioni e di seguirle per prevenire eventuali danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il seguente codice QR per accedere al manuale d'uso più recente e ricevere informazioni sul prodotto.
Utilizzo conforme 46
Avvertenze di sicurezza 46
Elementi operativi 10029252 48
Elementi operativi 10029253 50
Utilizzo 52
Avviso di smaltimento 54
Dichiarazione di conformità 54
DATI TECNICI
| Numero articolo 100292 | 52 10029253 | |
| Frequenza del microfono | 202.75 Mhz208.6 Mhz | 202.75 Mhz208.6 Mhz |
| Diametro del woofer 12" | 15" | |
| Sensibilità 92 dB 92 dB | ||
| Impedenza 4 Ω 4 Ω | ||
| Gamma di frequenza 60 Hz-20 kHz 60 Hz-20 kHz | ||
| Dimensioni 309 x 376 x 583 mm 358 x 451 x 685 mm | ||
| Peso 12,5 kg 16,6 kg |
UTILIZZOCONFORME
Questo dispositivo serve a trasmettere canto e parlato.
Il dispositivo è stato progettato per un determinato scopo d'uso e va rispettato. Può essere utilizzato solo secondo le modalità descritte in questo manuale.
Questo dispositivo non è progettato per essere utilizzato da persone (inclusi bambini) con limitate facoltà fi siche, psichiche e sensoriali o carenza di esperienza e/o conoscenze, a meno che siano supervisionate da una persona responsabile del loro controllo o abbiano ricevuto istruzioni sull'utilizzo corretto e sicuro del dispositivo. Tenere sotto controllo i bambini per assicurarsi che non giochi con il dispositivo.
Il dispositivo Malone include microfoni con trasmettitore integrato, che serve alla trasmissione del segnale senza fi li all'unità di ricezione. L'impianto opera nello spettro VHF (174 MHz-216 MHz). La portata della trasmissione è di circa 100 m e dipende dalle condizioni del luogo d'utilizzo. I dispositivi sono progettati per l'uso in locali chiusi.
AVVERTENZE DI SICUREZZA
ATTENZIONE
Pericolo di scossa elettrica! Per ridurre il rischio di incendi e scosse elettriche, non rimuovere l'alloggiamento del diffusore. Il dispositivo contiene componenti che non sono accessibili all'utente. Le riparazioni devono essere eseguite solo da personale qualifi cato.
- Leggere attentamente tutte le istruzioni prima dell'uso e conservare il manuale per consultazioni future.
- Per evitare scosse elettriche, non esporre il dispositivo all'umidità o al bagnato.
- Non posizionare il dispositivo in prossimità di liquidi.
- Pulire il dispositivo solo con un panno umido.
-
Non posizionare il dispositivo in prossimità di fonti di calore. Questo include stufe o altri dispositivi (compresi gli amplifi catori) che generano calore.
-
Per diminuire il pericolo di scosse elettriche durante un malfunzionamento, il dispositivo deve essere collegato a una presa con messa a terra. Se non si è sicuri che la presa elettrica soddisfi i prerequisiti, consultare un elettricista.
- Posare tutti i cavi in modo che non vengano calpestati e fare attenzione a non piegarli. Questo vale soprattutto per tutti i punti in cui i cavi escono dal dispositivo o dalla parete.
- Se non si usa più il dispositivo o in caso di temporali, staccare la spina dalla presa. Non tirare dal cavo per staccare la spina, ma impugnare saldamente la spina stessa.
- Assicurarsi che il dispositivo sia spento quando lo si collega all'alimentazione o ad altri dispositivi.
- Quando il dispositivo è collegato e cablato, abbassare completamente il volume. Alzare poi lentamente il volume fino a raggiungere il livello desiderato.
- Quando si realizza la messa a terra del dispositivo, fare attenzione a non danneggiare la messa a terra integrata.
- Prima di appendere o incassare il dispositivo, ispezionare i mobili, i ripiani, l'alloggiamento, le staffe e gli accessori per verificare la presenza di eventuali danni. Componenti mancanti, corrosi, deformati o instabili rappresentano un rischio per la sicurezza e riducono la stabilità del mobile.
- Se si desidera appendere il dispositivo, rivolgersi a un tecnico specializzato.
- Eventuali riparazioni devono essere realizzate esclusivamente da personale qualificato e sono necessarie se il dispositivo
- risulta danneggiato, se il cavo d'alimentazione o la spina sono guasti, se è stato versato del liquido o se sono caduti oggetti sul dispositivo, se questo è stato esposto all'umidità o al bagnato, se è caduto o se non funziona correttamente.
| 1 Sezione lettore | SD/MMC Connessione per schede SD | |
| (22xw) | Connessione per supporti di memoria USB (chiavette USB, dischi rigidi USB, lettori MP3) | |
| MODE Premere più volte per selezionare la modalità (SD/USB/BT/LINEin/AUX/Radio) | ||
| ▶II | Play/Pausa | |
| REPEAT Premere più volte per le modalità di ripetizione | ||
| ◀◀ / ▶◀ | Indietro/Avanti | |
| 2 VOLUME Regolazione del volume | ||
| 3 EQ Impostazione di bassi e alti | ||
| 4 MIX OUT Uscita (RCA) della somma (ad es. per scopi di registrazione) | ||
| 5 LINE INPUT Ingresso audio (RCA) | ||
| 6 POWER ON/OFF Interruttore principale | ||
| 7 Fusibile | ||
| 8 DC-IN Connessione alimentatore | ||
| 9 LED di stato POWER = LED di funzionamento; CHARGE = LED di carica | ||
| 10 ANT Connessione per l'antenna del microfono | ||
| 11 AUX-IN Ingresso audio (jack da 3,5 mm) per collegare dispositivi esterni (lettori MP3, smartphone, laptop) | ||
| 12 MIC1/MIC2 Connessioni microfono (jack da 6,3 mm) | ||
| 13 VCA ON/OFF Accensione/spegnimento VCA | ||
| 14 MIC VOL Volume microfono | ||
| 15 WIRELESS Volume microfono senza fili | ||
| 16 ECHO Regolazione per l'effetto eco integrato | ||

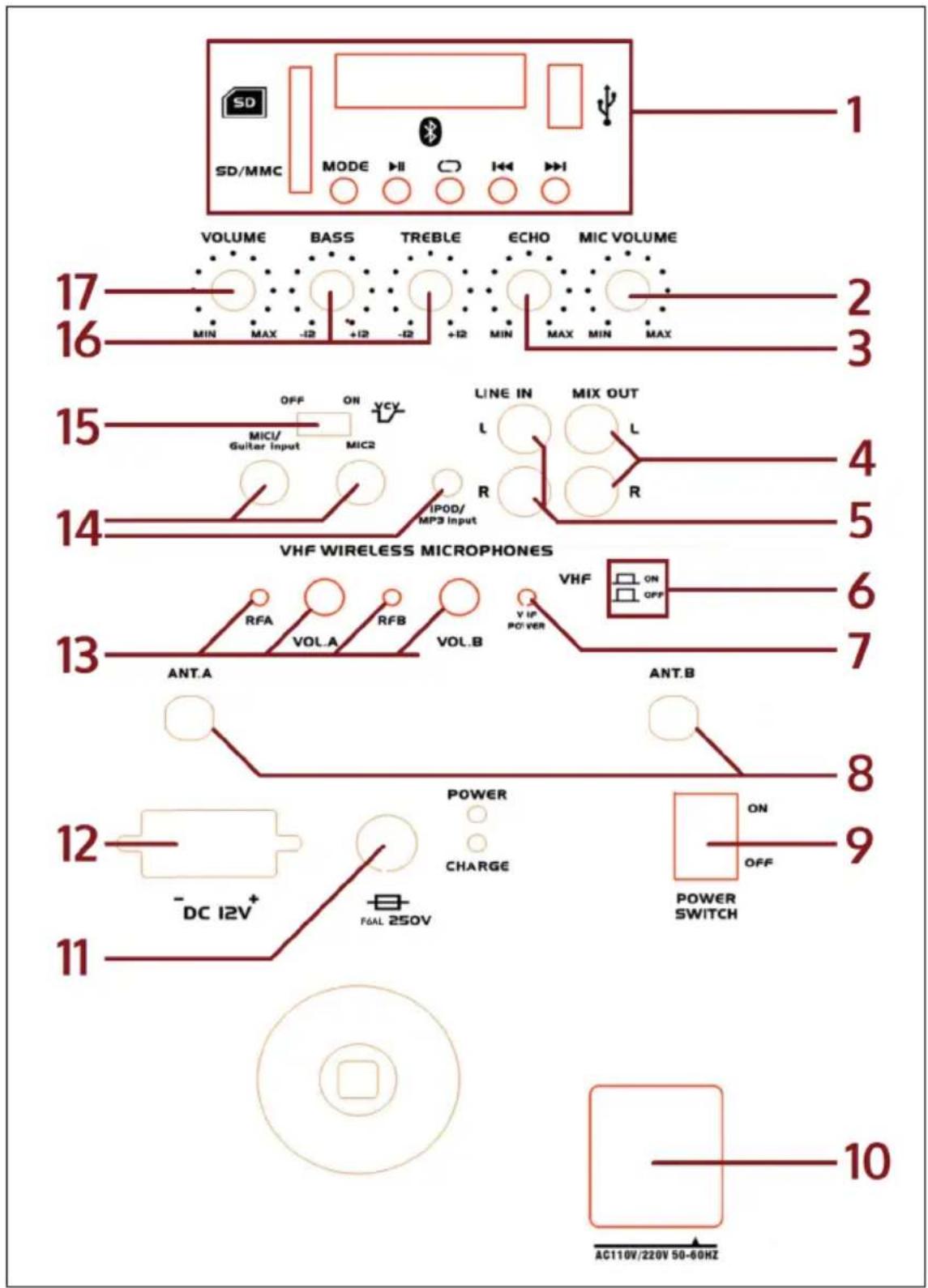

ELEMENTI OPERATIVI 10029253
| 1 Sezione lettore | SD/MMC Connessione per schede SD | |
| (KWDS) | Connessione per supporti di memoria USB (chiavette USB, dischi rigidi USB, lettori MP3) | |
| MODE Premere più volte per selezionare la modalità (SD/USB/BT/LINEin/AUX/Radio) | ||
| (BCCC) Play/Pausa | ||
| REPEAT Premere più volte per le modalità di ripetizione | ||
| ◀◀ / ▶◀◀ | Indietro/Avanti | |
| 2 MIC VOLUME Volume microfono | ||
| 3 ECHO Regolazione per l'effetto eco integrato | ||
| 4 MIX OUT Uscita (RCA) della somma (ad es. per scopi di registrazione) | ||
| 5 LINE IN Ingresso audio (RCA) | ||
| 6 VHF ON/OFF Accensione/spegnimento VHF | ||
| 7 VHF LED | ||
| 8 Antenne per MIC A/MIC B | ||
| 9 POWER ON/OFF Interruttore principale | ||
| 10 Connessione di alimentazione | Per cavi di dispositivi a freddo (CA 110/220 V 50~60 Hz) | |
| 11 Fusibile | ||
| 12 CC 12 V Connessione alimentatore | ||
| 13 VOL A/B + RFA Regolazione volume per microfoni A e B, LED di stato | ||
| 14 Ingressi audio MIC 1/Guitar: per microfono o chitarra | ||
| 15 VCV ON/OFF Accensione/Spegnimento priorità microfono | ||
| 16 EQ Impostazione di bassi e alti | ||
| 17 VOLUME Regolazione del volume | ||
UTILIZZO
Prima messa in funzione/Caricamento della batteria
Prima di procedere all'utilizzo mobile (senza rete elettrica), caricare completamente la batteria. Collegare il dispositivo a una presa elettrica domestica standard con l'alimentatore incluso in consegna.
La carica richiede 5-8 ore. Lo stato di carica viene indicato dal LED ("CHARGE") sul lato posteriore. Quando la batteria è carica, il LED si spegne.
Stabilire il collegamento BT
Selezionare la modalità BT premendo più volte MODE. Attivare il BT su smartphone/tablet/laptop. Stabilire il collegamento a PSP-6AK.

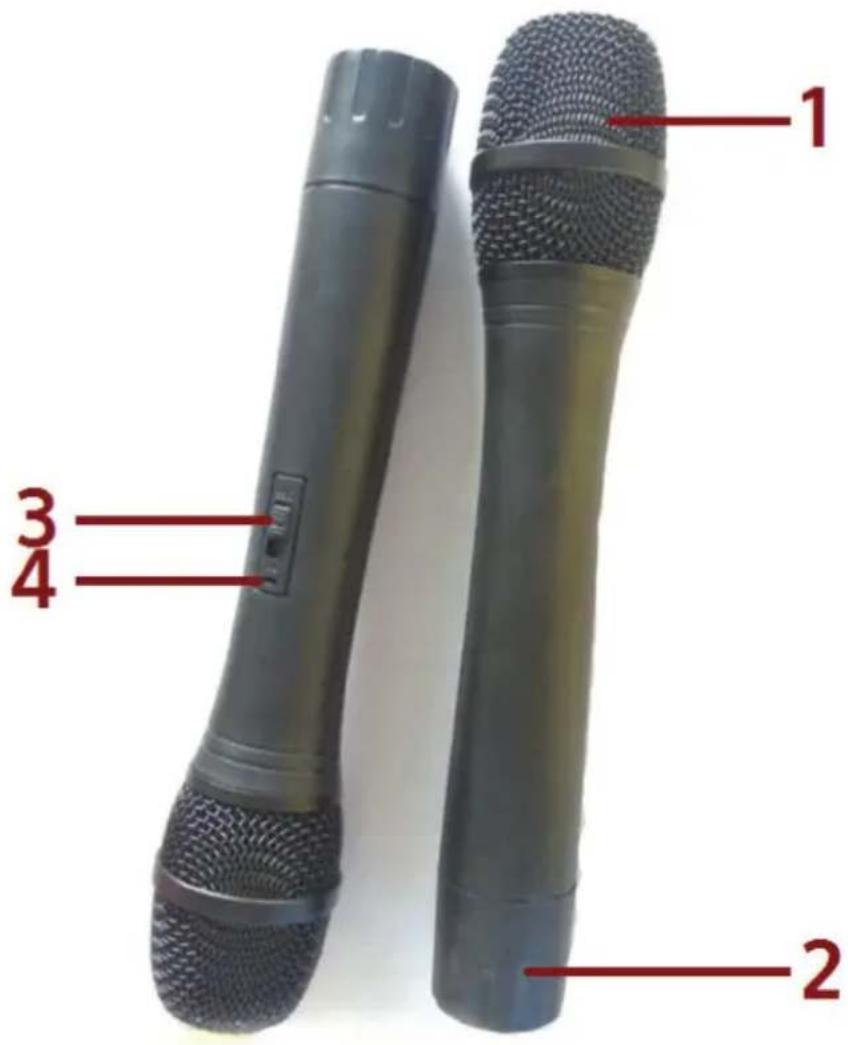

Utilizzo dei microfoni wireless
Abbassare completamente il volume del microfono (MIC VOL), prima di accendere i microfoni. Quando si iniziano a sentire suoni gracchianti o crepitanti, sostituire le batterie con un modello uguale.
| 1 Capsula | ||
| 2 | Vano della batteria | Girare in senso antiorario per aprirlo. Inserire le batterie rispettando la corretta polarità (indicata)! |
| 3 Interruttore: MIC ON | Microfono acceso | |
| 4 Interruttore: MIC OFF | Microfono spento | |
AVVISO DI SMALTIMENTO
Se nel tuo Paese sono vigenti regolamenti legislativi relativi allo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sull'imballaggio indica che non può essere smaltito con i rifi uti domestici. Il dispositivo deve invece essere portato in un centro di raccolta per il riciclaggio di dispositivi elettrici ed elettronici. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da conseguenze negative. Informazioni riguardanti il riciclaggio e lo smaltimento di questo prodotto sono disponibili presso l'amministrazione locale o il servizio di smaltimento dei rifi uti.
Questo prodotto contiene batterie. Se nel tuo Paese esistono regolamenti legislativi per lo smaltimento di batterie, queste non possono essere smaltite insieme ai rifi uti domestici. Informarsi in relazione alle normative locali sullo smaltimento di batterie. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da conseguenze negative.
DICHIARAZIONE DI CONFORMITÀ
Produttore:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.
Importatore per la Gran Bretagna:
Con la presente, Chal-Tec GmbH dichiara l'impianto radio Bushfunk conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: use, berlin/10029252
