Tipo di prodotto	Amplificatore di potenza
Marca	Malone
Modello	DX800
Dimensioni (L x A x P)	482 x 314 x 88 mm
Peso	9,0 kg
Alimentazione	220-240 Vca / 50 Hz
Potenza stereo 4 ohm	2 x 400 W
Potenza stereo 8 ohm	2 x 240 W
Potenza bridge 8 ohm	800 W
Risposta in frequenza	10 Hz ~ 20 kHz (±1,2 dB)
Rapporto segnale/rumore	> 90 dB
Impedenza di ingresso	20 kΩ
Sensibilità di ingresso	0,77 V
Modalità di funzionamento	Stereo, Ponte
Ingressi audio	Jack 6,3 mm, RCA
Uscite altoparlanti	NL4, Morsetti a vite
Protezione	Fusibile, protezione contro i cortocircuiti
Manutenzione e pulizia	Spolverare regolarmente con un panno morbido e asciutto
Sicurezza	Non esporre ad acqua o umidità; non ostruire le griglie di ventilazione
Pezzi di ricambio e riparabilità	Contattare il servizio clienti; non aprire il dispositivo
Informazioni generali	Produttore: Malone; Utilizzo: sonorizzazione professionale

Domande frequenti - DX800 Malone

Come collegare un microfono al DX800?

Il DX800 è un amplificatore di potenza, non ha un ingresso microfono diretto. È necessario collegare il microfono a un mixer, quindi collegare l'uscita del mixer agli ingressi Jack 6,3 mm o RCA dell'amplificatore.

Qual è la differenza tra la modalità stereo e la modalità ponte?

In modalità stereo, ogni canale funziona indipendentemente con il proprio ingresso e volume. In modalità ponte, i due canali sono combinati per fornire il doppio della potenza su un singolo canale (800 W su 8 ohm per il DX800). Utilizzare l'ingresso sinistro e regolare il volume con la manopola del canale 1.

Come scegliere il giusto cavo per altoparlanti?

La sezione del cavo dipende dalla distanza: per meno di 10 m, utilizzare 1,5 mm²; tra 10 e 20 m, 2,5 mm²; tra 20 e 30 m, 4,0 mm². Assicurarsi che la polarità sia rispettata.

Posso utilizzare il DX800 con diffusori da 4 ohm?

Sì, in modalità stereo, ciascun canale può supportare un'impedenza di 4 ohm (2 x 400 W). In modalità ponte, l'impedenza minima è di 8 ohm (800 W). Non scendere al di sotto.

Cosa fare se l'amplificatore non si accende?

Controllare prima il fusibile situato sul retro dell'apparecchio. Se necessario, sostituirlo con un fusibile identico. Assicurarsi anche che la presa di corrente sia funzionante e che il cavo di alimentazione sia ben collegato.

A cosa serve l'interruttore Ground Lift?

L'interruttore Ground Lift consente di interrompere il collegamento a terra del telaio per eliminare ronzii e loop di terra. Se si sente un ronzio, provare a commutare questo interruttore.

Quanti canali ha il DX800?

Il DX800 è un amplificatore a 2 canali. Ogni canale ha i propri ingressi (Jack e RCA) e un controllo del volume indipendente.

Posso impilare più amplificatori?

Sì, ma assicurarsi di non ostruire le griglie di ventilazione. Lasciare uno spazio di almeno 5 mm intorno all'apparecchio per una corretta dissipazione del calore.

Come pulire il DX800?

Spolverare regolarmente il telaio e le griglie di ventilazione con un panno morbido e asciutto. Non utilizzare mai prodotti liquidi o abrasivi che potrebbero danneggiare l'apparecchio.

Cosa fare in caso di guasto?

Non tentare di riparare l'apparecchio da soli, ciò annullerebbe la garanzia. Contattare il servizio clienti Malone o un tecnico qualificato. Conservare il manuale e la prova d'acquisto.

MANUALE UTENTE DX800 Malone

La ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente per accedere al manuale d'uso più attuale e ricevere informazioni sul prodotto.

Avvertenze di sicurezza 39

Descrizione del dispositivo 40

Connessione dell'uscita 41

Posizionamento 41

Connessione di alimentazione 42

Avviso di smaltimento 43

Produttore e importatore (UK) 43

DATI TECNICI

Denominazione DX800 DX12	00 DX1500 DX2	000 DX3000I
Numero articolo 10021665	10021666 1002	1667 10021668	10021669
Potenza stereo 4 Ohm 2x 400	W 2x 600 W 2x	750 W 2x 100	W 2x 1500 W
Potenza stereo 8 Ohm 2x 240	W 2x 400 W 2x	450 W 2x 600	W 2x 900 W
Potenza bridge 8 Ohm	800 W	1200 W	1500 W	2000 W	3000 W
Gamma di frequenza	10Hz ~ 20kHz (±1.2dB)
Fattore di smorzamento	>250
Rapporto segnale/rumore	>90dB
Velocità di risposta	30V/uSec
Sensibilità di ingresso	0.77V
Impedenza di ingresso	20kOhm
Tensione di alimentazione	220-240 V AC/50 Hz
Dimensioni (LxAxP)	482 x 314 x 88 mm
Peso	9.0 kg	9.5 kg	10.0 kg	10.5 kg	11.5 kg

AVVERTENZE DI SICUREZZA

• I bambini a partire da 8 anni e le persone con limitate capacità fisiche, psichiche e sensoriali possono utilizzare il dispositivo solo se sono stati istruiti da una persona responsabile della loro sicurezza sulle modalità d'uso e sulle procedure di sicurezza e se comprendono i rischi associati.
• Attenersi a tutte le indicazioni elencate nel manuale di istruzioni.
• Il dispositivo non deve essere utilizzato vicino all'acqua o in un ambiente umido.
• Assicurarsi che non vengano versati liquidi sul dispositivo e sulle sue aperture.
• Spostare il dispositivo delicatamente per non danneggiarlo.
  • Non bloccare le uscite del dispositivo.
• Non posizionare il dispositivo vicino a fonti di calore (come il riscaldamento). Non esporre il dispositivo alla luce solare diretta.
• Inserire la spina del dispositivo nella presa elettrica appropriata.
• Staccare la spina dalla presa di corrente se non si intende utilizzare il dispositivo per un lungo periodo di tempo.
• Non cercare in nessun caso di riparare o modificare il dispositivo in modo autonomo. In tal caso la garanzia non sarà più valida.
• La spina di alimentazione viene utilizzata per scollegare il dispositivo dalla rete dopo averlo spento. Assicurarsi che la spina sia sempre accessibile liberamente.
• Non esporre il dispositivo a spruzzi d'acqua e non collocarvi sopra oggetti pieni di liquido, come vasi.
• Non esporre le batterie a calore estremo come luce solare o fuoco.
• Non ostruire la ventilazione del dispositivo bloccando le aperture di aerazione con oggetti come giornali, tovaglie, tende ecc.
• Assicurarsi che vi sia una distanza minima di 5 mm su tutti i lati del dispositivo.
• Non posizionare fonti di ignizione con fiamme libere, come candele accese, sopra al dispositivo.
• Utilizzare il dispositivo solo in climi temperati, non in climi tropicali.

AVVERTIMENTO

Pericolo di lesione! Per ridurre il rischio di scosse elettriche, non aprire la copertura o il retro del dispositivo. Il dispositivo non contiene componenti che possono essere manutenuti dal cliente. Per assistenza e riparazione contattare il servizio di assistenza o personale qualificato.

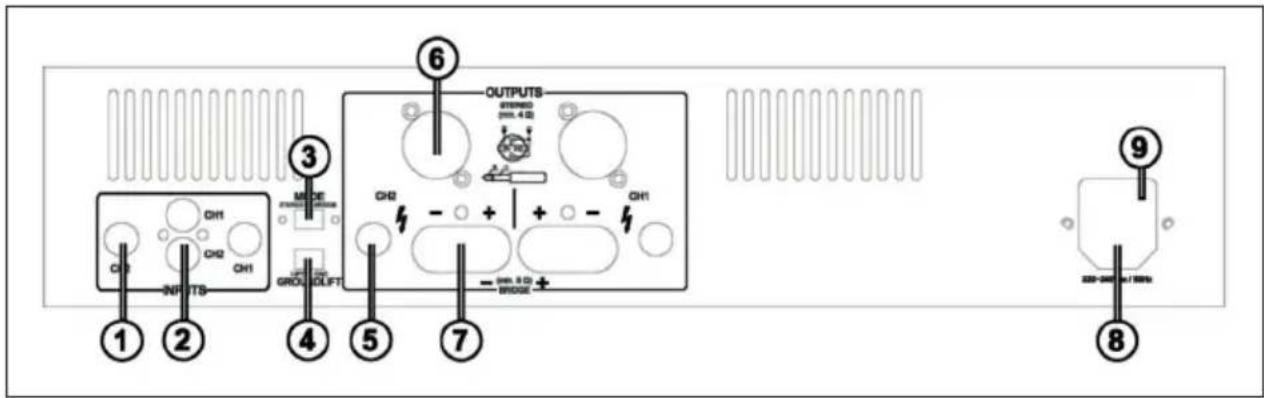

DESCRIZIONE DEL DISPOSITIVO

1 Ingressi jack da 6,3 mm: due prese jack da 6,3 mm per collegare una fonte di segnale (mixer, ecc.).Ingressi RCA
2 due ingressi RCA per collegare una fonte di segnale (mixer, ecc.)
3 Interruttore di modalità: l'amplificatore può funzionare in 2 modalità: stereo e bridge. Selezionare una di queste modalità: Modalità stereo: modalità stereo standard sinistra/destra. Modalità bridge: questa modalità combina entrambi i canali su uno unico, raddoppiandone la potenza. Collegare il segnale al canale d'ingresso sinistro e il livello di uscita può essere regolato con il controllo del volume sinistro.
4 Interruttore Ground Lift: scollega i circuiti da terra in caso di problemi di ground loop
5 Uscita da 6,3 mm: in modalità stereo, l'impedenza di carico è di 4 ohm per canale.
6 UscitaNL4: in modalità stereo, l'impedenza di carico è di 4 ohm per canale. Pin +1 & +2 = uscita +, Pin -1 & -2 = uscita -
7 Uscite altoparlanti con terminali a vite: 4 Ohm per canale. In modalità bridge 8 Ohm.
8 Ingresso di rete: inserire prima la spina IEC nella presa sul dispositivo e poi inserire l'altra estremità in una presa elettrica
9 Portafusibili: il fusibile protegge l'amplificatore e i cavi di collegamento da eventuali difetti. Sostituirlo solo con un fusibile completamente identico.

CONNESSIONE DELL'USCITA

L'amplificatore deve essere spento durante i collegamenti. Gli altoparlanti possono essere collegati tramite le prese NL4 o tramite cavi sui morsetti a vite. Nella tabella sottostante, selezionare il calibro del cavo appropriato che corrisponde alla distanza tra l'amplificatore e l'altoparlante.

Distanza Calibro
< 10 m 1.5 mm ^2
> 10 m < 20 m 2.5 mm ^2
> 20 m < 30 m 4.0 mm ^2

POSIZIONAMENTO

L'amplificatore può essere impostato su 2 modalità di funzionamento:

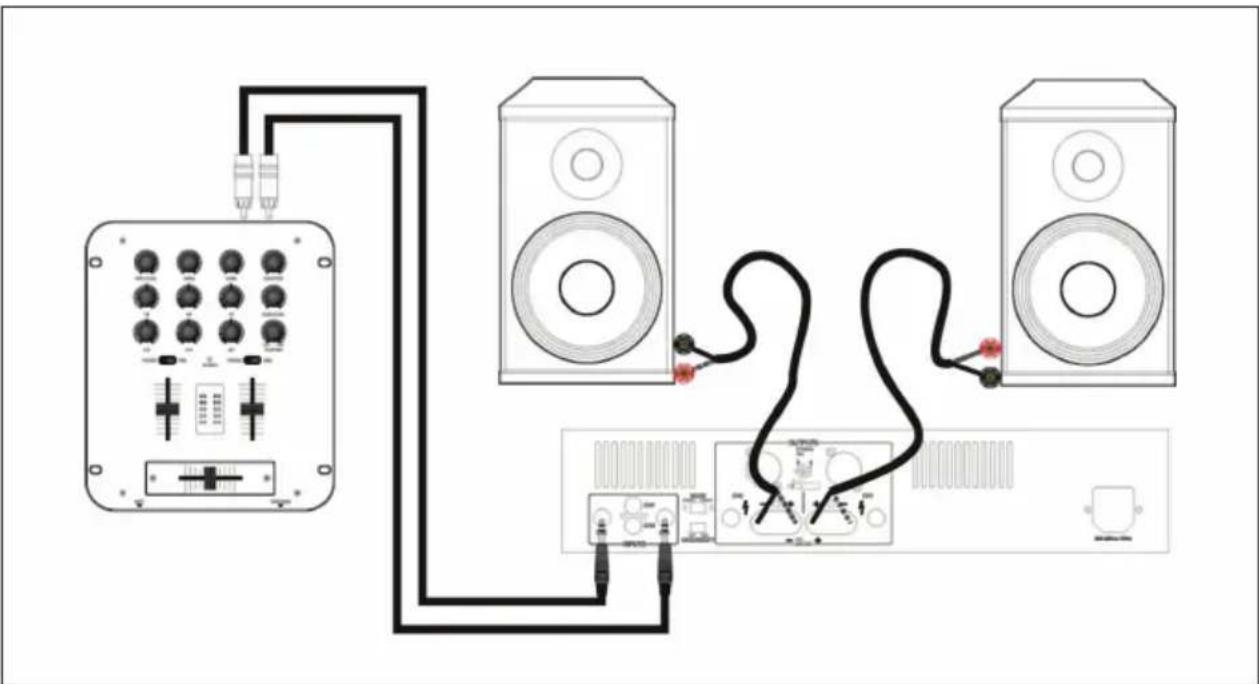

1. Collegamento stereo

Impostare l'interruttore di modalità (3) su stereo. In questa modalità, l'amplificatore ha due canali indipendenti, ciascuno con il proprio ingresso e regolazione del volume.

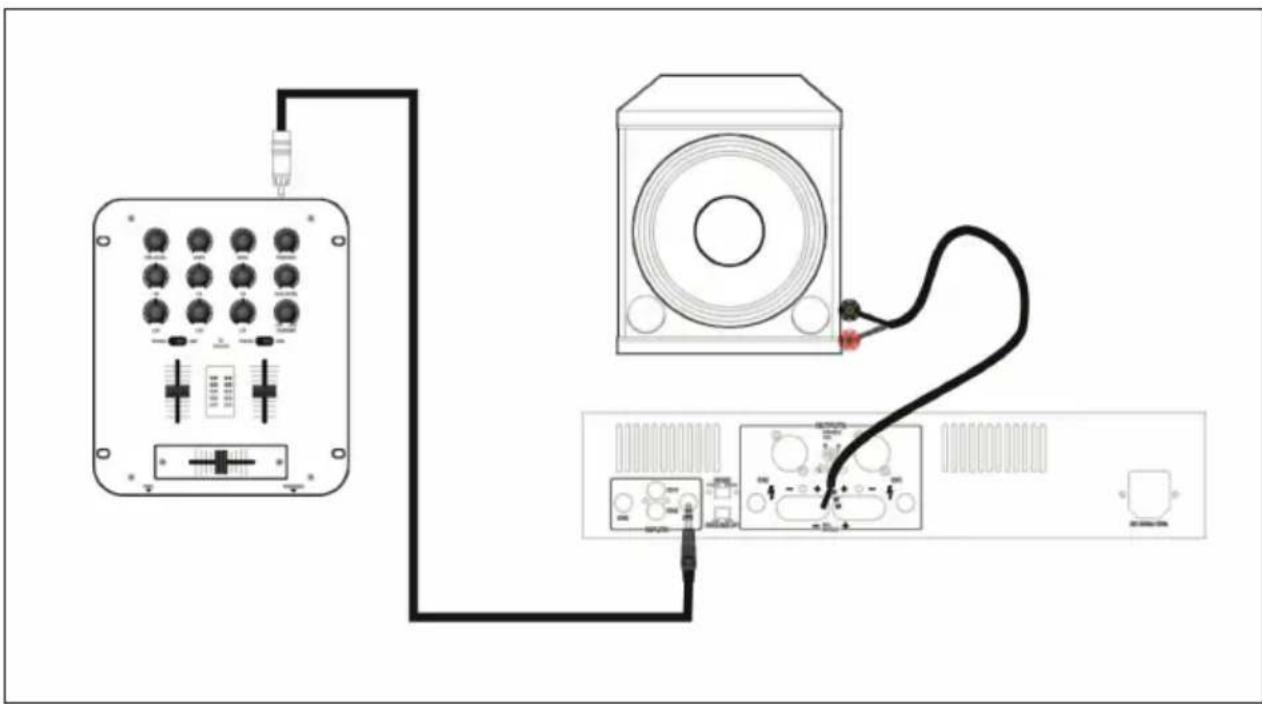

Impostare l'interruttore di modalità (3) su "Bridged". Come già indicato, la potenza di uscita è raddoppiata. Collegare il cavo audio all'ingresso 1 e il segnale di uscita può ora essere regolato con il controllo del volume del canale 1. Collegare gli altoparlanti alle uscite positive (+) di entrambe le uscite e non all'uscita (-) o alla messa a terra. Le uscite negative NON devono essere utilizzate in modalità bridge.

CONNESSIONE DI ALIMENTAZIONE

Prima di collegare l'amplificatore alla rete, assicurarsi che la tensione di rete corrisponda alla tensione di alimentazione dell'amplificatore. Collegare prima l'estremità IEC al dispositivo e poi la spina elettrica.

Note importanti

• Assicurarsi che tutti i cavi siano collegati correttamente!
- Controllare se gli altoparlanti sono adatti a questo amplificatore!
• Non coprire mai le griglie di ventilazione!
- Proteggere dalla pioggia e dall'umidità!
- Non collegare o scollegare i cavi degli altoparlanti durante il funzionamento!

AVVISO DI SMALTIMENTO

Se nel vostro Paese sono vigenti regolamenti legislativi relativi allo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sull'imballaggio indica che non è consentito smaltire questo prodotto nei rifiuti casalinghi. Il dispositivo deve invece essere portato in un centro di raccolta per il riciclaggio di dispositivi elettrici ed elettronici. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da conseguenze negative. Informazioni riguardanti il riciclaggio e lo smaltimento di questo prodotto sono disponibili presso l'amministrazione locale o il servizio di smaltimento dei rifiuti.
