Tipo de producto	Amplificador de potencia
Marca	Malone
Modelo	DX800
Dimensiones (An x Al x Pr)	482 x 314 x 88 mm
Peso	9,0 kg
Alimentación	220-240 Vca / 50 Hz
Potencia estéreo 4 ohmios	2 x 400 W
Potencia estéreo 8 ohmios	2 x 240 W
Potencia puente 8 ohmios	800 W
Respuesta en frecuencia	10 Hz ~ 20 kHz (±1,2 dB)
Relación señal/ruido	> 90 dB
Impedancia de entrada	20 kΩ
Sensibilidad de entrada	0,77 V
Modos de funcionamiento	Estéreo, Puente
Entradas de audio	Jack 6,3 mm, RCA
Salidas de altavoces	NL4, Bornes de tornillo
Protección	Fusible, protección contra cortocircuitos
Mantenimiento y limpieza	Quitar el polvo regularmente con un paño suave y seco
Seguridad	No exponer al agua o la humedad; no obstruir las rejillas de ventilación
Piezas de repuesto y reparabilidad	Contactar al servicio al cliente; no abrir la carcasa
Información general	Fabricante: Malone; Uso: sonorización profesional

Preguntas frecuentes - DX800 Malone

¿Cómo conectar un micrófono al DX800?

El DX800 es un amplificador de potencia, no tiene entrada de micrófono directa. Debe conectar su micrófono a una mesa de mezclas, luego conectar la salida de la mesa a las entradas Jack 6,3 mm o RCA del amplificador.

¿Cuál es la diferencia entre el modo estéreo y el modo puente?

En modo estéreo, cada canal funciona de forma independiente con su propia entrada y volumen. En modo puente, los dos canales se combinan para proporcionar el doble de potencia en un solo canal (800 W a 8 ohmios para el DX800). Use la entrada izquierda y ajuste el volumen con el control del canal 1.

¿Cómo elegir el cable de altavoz adecuado?

La sección del cable depende de la distancia: para menos de 10 m, use 1,5 mm²; entre 10 y 20 m, 2,5 mm²; entre 20 y 30 m, 4,0 mm². Asegúrese de respetar la polaridad.

¿Puedo usar el DX800 con altavoces de 4 ohmios?

Sí, en modo estéreo, cada canal puede soportar una impedancia de 4 ohmios (2 x 400 W). En modo puente, la impedancia mínima es de 8 ohmios (800 W). No baje de eso.

¿Qué hacer si el amplificador no enciende?

Primero verifique el fusible ubicado en la parte trasera del equipo. Si es necesario, reemplácelo por un fusible idéntico. Asegúrese también de que el enchufe de red funcione y que el cable de alimentación esté bien conectado.

¿Para qué sirve el interruptor Ground Lift?

El interruptor Ground Lift permite desconectar la conexión a tierra del chasis para eliminar zumbidos y bucles de tierra. Si escucha un zumbido, intente cambiar este interruptor.

¿Cuántos canales tiene el DX800?

El DX800 es un amplificador de 2 canales. Cada canal tiene sus propias entradas (Jack y RCA) y un control de volumen independiente.

¿Puedo apilar varios amplificadores?

Sí, pero asegúrese de no obstruir las rejillas de ventilación. Deje un espacio de al menos 5 mm alrededor del equipo para una correcta disipación térmica.

¿Cómo limpiar el DX800?

Quite el polvo regularmente de la carcasa y las rejillas de ventilación con un paño suave y seco. No use nunca productos líquidos o abrasivos que puedan dañar el equipo.

¿Qué hacer en caso de avería?

No intente reparar el equipo usted mismo, anularía la garantía. Contacte al servicio al cliente de Malone o a un técnico cualificado. Conserve el manual y el comprobante de compra.

MANUAL DE USUARIO DX800 Malone

Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el siguiente código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto.

Indicaciones de seguridad 31

Descripción general del aparato 32

Conexión de salida 33

Instalación 33

Cable de alimentación 34

Indicaciones sobre la retirada del aparato 35

Fabricante e importador (RU) 35

DATOS TÉCNICOS

Descripción DX800 DX1200	DX1500 DX2000	DX3000I
Número del artículo 10021665	10021666 10	021667 10021	668 10021669
Potencia estéreo de 4 ohmios	2x 400 W 2x	600 W 2x 750	W 2x 1000 W 2x	1500 W
Potencia estéreo de 8 ohmios	2x 240 W 2x	400 W 2x 450	W 2x 600 W 2x	900 W
Potencia de puente de 8 ohmios	800 W 120	0 W 1500 W 20	000 W	3000 W
Rango de frecuencia	10Hz ~ 20kHz (±1,2dB)
Factor de amortiguación	>250
Relación señal/ruido	>90dB
Velocidad de cambio	30V/u s
Sensibilidad de entrada	0,77V
Impedancia de entrada	20 kilo ohmios
Tensión de alimentación	220-240Vac / 50Hz
Dimensiones(AnchoxAltoxLargo)	482 x 314 x 88mm
Peso	9,0 kg	9,5 kg	10,0 kg	10,5 kg	11,5 kg

INDICACIONES DE SEGURIDAD

• Los niños mayores de 8 años y las personas con discapacidad física, sensorial o psíquica pueden utilizar el aparato si han sido previamente instruidos por una persona responsable sobre el funcionamiento del mismo y conocen las funciones, las indicaciones de seguridad y los riesgos asociados.
• Tenga en cuenta todas las indicaciones del manual de instrucciones.
• No utilice el producto cerca del agua ni en entornos húmedos.
• Procure que no se vierta ningún líquido sobre el aparato ni sobre sus aperturas.
• Mueva el aparato con cuidado para no dañarlo.
• No bloquee las salidas del aparato.
• No coloque el aparato cerca de fuentes de calor (radiadores por ejemplo). No exponga el aparato a los rayos directos del sol.
• Introduzca el enchufe de alimentación del aparato en la toma de corriente de la forma indicada.
• Desenchufe el aparato cuando no vaya a utilizarlo durante un periodo de tiempo prolongado.
• No intente en ningún caso reparar o modificar la unidad usted mismo. En el caso de que lo haga, perderá la garantía.
• El enchufe sirve para desconectar el aparato de la fuente eléctrica una vez que haya sido apagado. Procure que el enchufe esté siempre accesible.
• No exponga el aparato a agua pulverizada ni le coloque recipientes con líquidos, vasos por ejemplo, encima.
• No exponga la batería a calor extremo proveniente por ejemplo de la luz solar o de un fuego.
• No bloquee la ventilación del aparato obstaculizando las aperturas de ventilación con objetos como periódicos, manteles, cortinas, etc.
• Asegúrese de que haya una distancia mínima de 5 mm entre todos los lados del aparato y demás objetos.
• No coloque ningún objeto inflamatorio con llamas abiertas, como velas encendidas, encima del aparato.
• Utilice el aparato solo con clima templado, no tropical.

ADVERTENCIA

¡Riesgo de lesiones! Para reducir el riesgo de descarga eléctica, no abra ni la cubierta del aparato ni sus laterales. El dispositivo no contiene ninguna pieza que pueda ser reparada por el cliente. Diríjase al servicio de atención al cliente o a alguien de cualificaciones similares para el mantenimiento y la reparación del aparato.

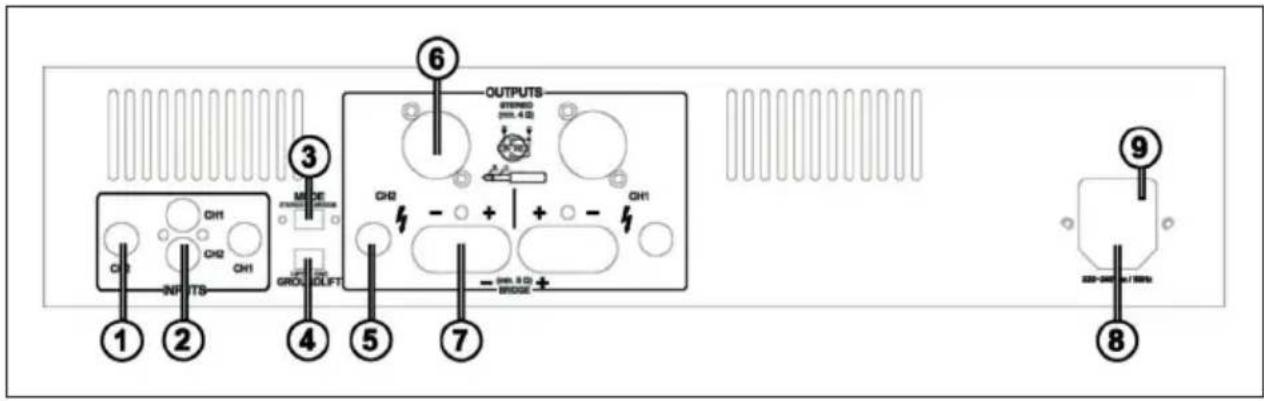

DESCRIPCIÓN GENERAL DEL APARATO

1 Entradas jack de 6,3 mm: Dos tomas jack de 6,3 mm para conectar una fuente de señal (mesa de mezclas, etc.) RCA

2 Entradas: Dos tomas de entrada RCA para conectar una fuente de señal (mesa de mezclas, etc.)

3 Interruptor de modo: el amplificador puede funcionar en 2 modos: estéreo y puente. Seleccione uno de estos modos: Modo estéreo: modo estéreo estándar izquierda/derecha. Modo puente: este modo combina ambos canales en uno solo, duplicando la potencia de ese canal. Conecte la señal al canal de entrada izquierdo y el nivel de salida podrá ajustarse con el regulador de volumen izquierdo.

4 Interruptor de elevación de tierra: desconecta los circuitos de la tierra en caso de problemas de bucle de tierra

5 Salida de 6,3 mm: en modo estéreo, la impedancia de carga es de 4 ohmios por canal.

6 SalidaNL4: en modo estéreo, la impedancia de carga es de 4 ohmios por canal. Pin +1 y +2 = salida, Pin -1 y -2 = salida -

7 Salidas de altavoz con conexiones roscadas: 4 ohmios por canal. En modo puente 8 Ohm.

8 Entrada de red: en primer lugar, conecte la clavija IEC en la toma del aparato y, a continuación, conecte el otro extremo en una toma de corriente

9 Portafusibles: el fusible protege el amplificador y los cables de conexión de defectos. Reemplácelo solo con un fusible completamente idéntico.

CONEXIÓN DE SALIDA

El amplificador debe estar apagado durante las realización de las conexiones. Los altavoces pueden conectarse a través de las tomas NL4 o mediante cables a los terminales roscados. En la tabla siguiente, seleccione el calibre de cable adecuado que corresponda a la distancia entre el amplificador y el altavoz.

Distancia Calibre
< 10 m 1,5 mm ^2
>10 m < 20 m 2,5 mm ^2
>20 m < 30 m 4,0 mm ^2

INSTALACIÓN

El amplificador puede ajustarse en 2 modos de funcionamiento:

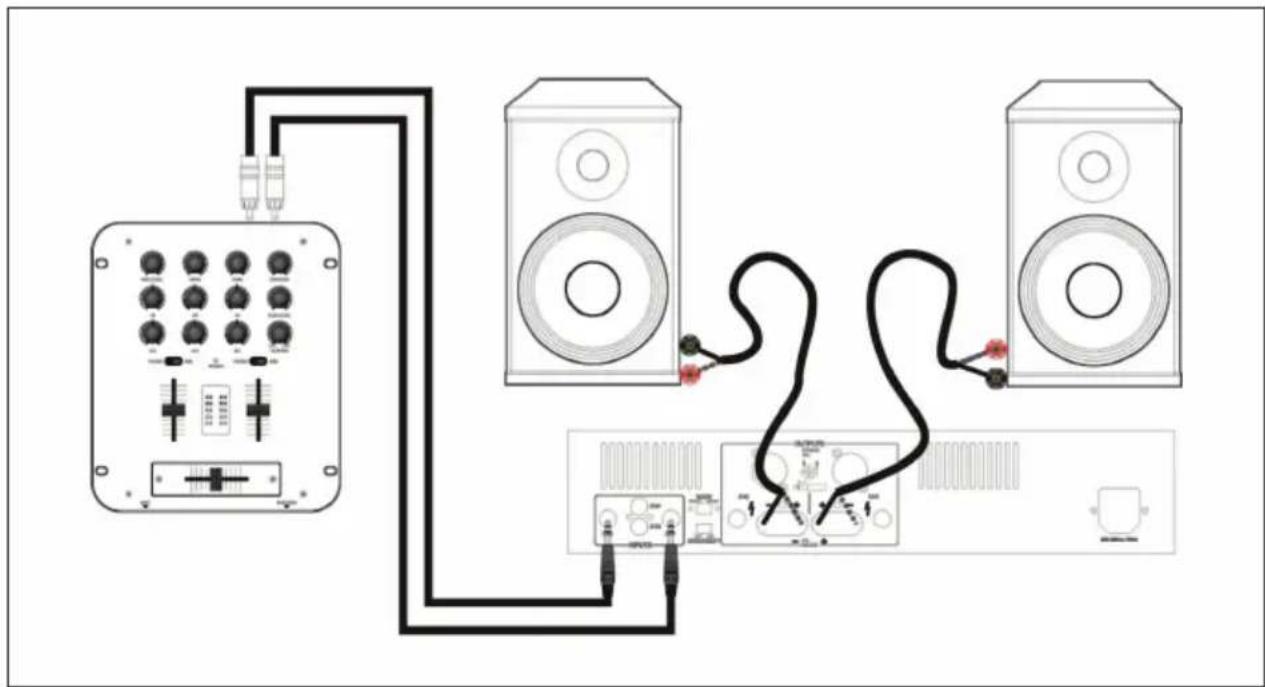

1. Conexión estéreo

Ponga el interruptor de modo (3) en estéreo. En este modo, el amplificador tiene dos canales independientes, cada uno con sus propios controles de entrada y volumen.

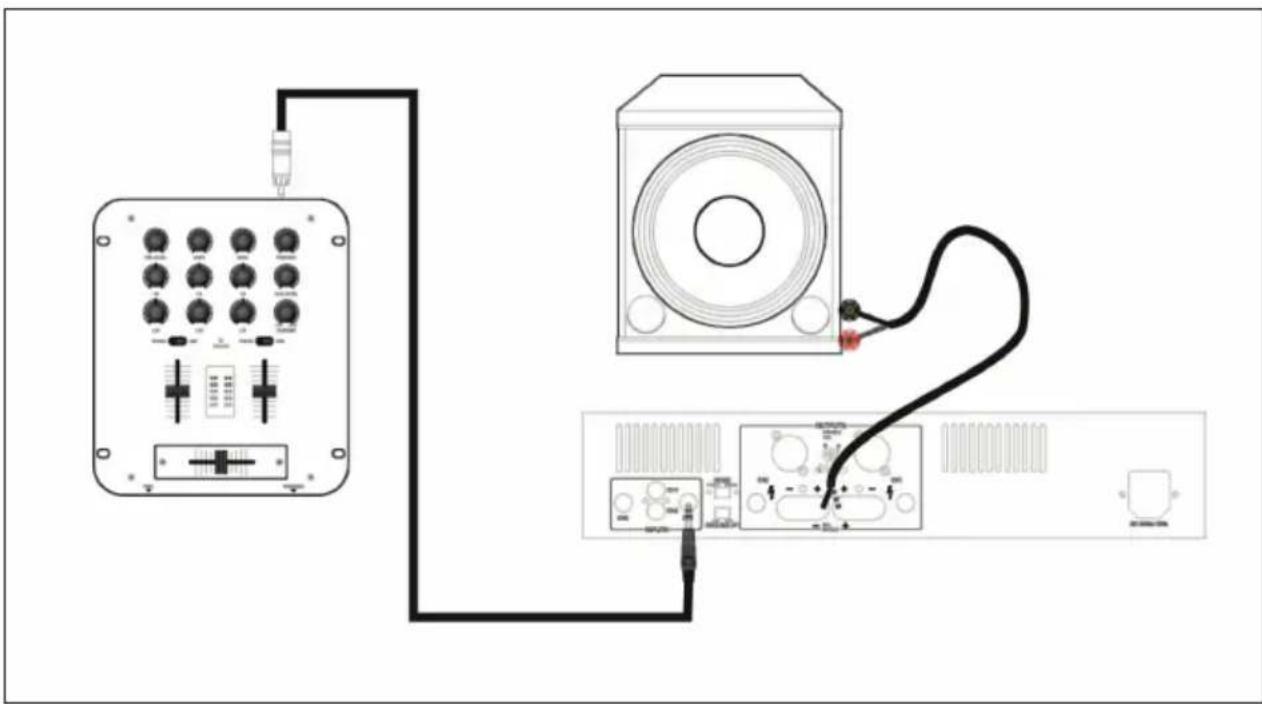

Ponga el interruptor de modo (3) en "Bridged" (puente). Como ya se ha descrito, la potencia de salida se duplica. Conecte el cable de audio a la entrada 1 y la señal de salida puede ajustarse ahora con el regulador de volumen del canal 1. Conecte los altavoces a las salidas positivas (+) de ambas salidas y no a la salida (-) o a tierra. Las salidas negativas NO deben utilizarse en modo puente.

CABLE DE ALIMENTACIÓN

Antes de conectar el amplificador a la red eléctrica, asegúrese de que la tensión de la red se corresponda con la tensión de alimentación del amplificador. Conecte primero el extremo IEC al aparato y luego el enchufe.

Notas importantes

• Asegúrese de que todos los cables estén conectados correctamente
• Compruebe si los altavoces son adecuados para este amplificador
• No cubra nunca las rejillas de ventilación
• Proteja el aparato de la lluvia y la humedad
• No enchufe ni desenchufe los cables de los altavoces durante el funcionamiento

INDICACIONES SOBRE LA RETIRADA DEL APARATO

Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte de que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. Una retirada de aparatos conforme a las leyes contribuye a proteger el medio ambiente y a las personas a su alrededor frente a posibles consecuencias perjudiciales para la salud. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con su ayuntamiento o con el servicio de eliminación de residuos domésticos.

FABRICANTE E IMPORTADOR (RU)

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania.

Importador para el Reino Unido:

Apartado de correos 1145

Oxford, OX1 9UW

United Kingdom
