Produkttyp	Leistungsverstärker
Marke	Malone
Modell	DX800
Abmessungen (B x H x T)	482 x 314 x 88 mm
Gewicht	9,0 kg
Stromversorgung	220-240 VAC / 50 Hz
Stereoleistung 4 Ohm	2 x 400 W
Stereoleistung 8 Ohm	2 x 240 W
Brückenleistung 8 Ohm	800 W
Frequenzgang	10 Hz ~ 20 kHz (±1,2 dB)
Signal-Rausch-Verhältnis	> 90 dB
Eingangsimpedanz	20 kΩ
Eingangsempfindlichkeit	0,77 V
Betriebsmodi	Stereo, Brücke
Audioeingänge	Klinke 6,3 mm, RCA
Lautsprecherausgänge	NL4, Schraubklemmen
Schutz	Sicherung, Kurzschlussschutz
Wartung und Reinigung	Regelmäßig mit einem weichen, trockenen Tuch entstauben
Sicherheit	Nicht Wasser oder Feuchtigkeit aussetzen; Lüftungsgitter nicht blockieren
Ersatzteile und Reparierbarkeit	Kundendienst kontaktieren; Gehäuse nicht öffnen
Allgemeine Informationen	Hersteller: Malone; Verwendung: professionelle Beschallung

Häufig gestellte Fragen - DX800 Malone

Wie schließe ich ein Mikrofon an den DX800 an?

Der DX800 ist ein Leistungsverstärker und hat keinen direkten Mikrofoneingang. Sie müssen Ihr Mikrofon an ein Mischpult anschließen und dann den Ausgang des Pults mit den Klinke 6,3 mm oder RCA-Eingängen des Verstärkers verbinden.

Was ist der Unterschied zwischen Stereo- und Brückenbetrieb?

Im Stereo-Modus arbeitet jeder Kanal unabhängig mit eigenem Eingang und Lautstärke. Im Brücken-Modus werden beide Kanäle kombiniert, um die doppelte Leistung auf einem Kanal zu liefern (800 W an 8 Ohm für den DX800). Verwenden Sie den linken Eingang und stellen Sie die Lautstärke mit dem Regler von Kanal 1 ein.

Wie wähle ich das richtige Lautsprecherkabel?

Der Kabelquerschnitt hängt von der Entfernung ab: unter 10 m verwenden Sie 1,5 mm²; zwischen 10 und 20 m 2,5 mm²; zwischen 20 und 30 m 4,0 mm². Achten Sie auf die richtige Polarität.

Kann ich den DX800 mit 4-Ohm-Lautsprechern verwenden?

Ja, im Stereobetrieb kann jeder Kanal eine Impedanz von 4 Ohm (2 x 400 W) verarbeiten. Im Brückenbetrieb beträgt die Mindestimpedanz 8 Ohm (800 W). Unterschreiten Sie diese nicht.

Was tun, wenn der Verstärker nicht einschaltet?

Überprüfen Sie zuerst die Sicherung auf der Rückseite des Geräts. Ersetzen Sie sie bei Bedarf durch eine identische Sicherung. Stellen Sie auch sicher, dass die Steckdose funktioniert und das Netzkabel richtig angeschlossen ist.

Wozu dient der Ground-Lift-Schalter?

Der Ground Lift-Schalter trennt die Erdverbindung des Chassis, um Brummen und Erdschleifen zu beseitigen. Wenn Sie ein Brummen hören, versuchen Sie, diesen Schalter umzulegen.

Wie viele Kanäle hat der DX800?

Der DX800 ist ein 2-Kanal-Verstärker. Jeder Kanal hat eigene Eingänge (Klinke und RCA) und eine unabhängige Lautstärkeregelung.

Kann ich mehrere Verstärker stapeln?

Ja, aber achten Sie darauf, die Lüftungsgitter nicht zu blockieren. Lassen Sie mindestens 5 mm Abstand um das Gerät für eine ausreichende Wärmeableitung.

Wie reinige ich den DX800?

Entstauben Sie regelmäßig das Gehäuse und die Lüftungsgitter mit einem weichen, trockenen Tuch. Verwenden Sie niemals flüssige oder scheuernde Reinigungsmittel, die das Gerät beschädigen könnten.

Was tun bei einer Störung?

Versuchen Sie nicht, das Gerät selbst zu reparieren, da dies die Garantie ungültig macht. Kontaktieren Sie den Malone-Kundendienst oder einen qualifizierten Techniker. Bewahren Sie die Anleitung und den Kaufbeleg auf.

BEDIENUNGSANLEITUNG DX800 Malone

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten:

Sicherheitshinweise 5

Geräteübersicht 6

Anschluss des Ausgangs 7

Aufstellung 7

Netzanschluss 8

Spezielle Entsorgungshinweise für Verbraucher in Deutschland 9

Hinweise zur Entsorgung 11

Bezeichnung DX800 DX1200	DX1500 DX2000	DX3000I
Artikelnummer 10021665 100	021666 10021667	10021668	10021669
4 Ohm Stereo Leistung 2x 400	W 2x 600 W 2x 750 W 2x 100		0 W 2x 1500 W
8 Ohm Stereo Leistung 2x 240	W 2x 400 W 2x 450 W 2x 600		W 2x 900 W
8 Ohm Bridge Leistung	800 W	1200 W	1500 W	2000 W	3000 W
Frequenzbereich	10Hz ~ 20kHz (±1.2dB)
Dämpfungsfaktor	>250
S/R Abstand	>90dB
Slew Rate	30V/uSec
Eingangs- empfindlichkeit	0.77V
Eingangsimpedanz	20kOhm
Anschlussspannung	220-240Vac / 50Hz
Abmessungen (BxHxT)	482 x 314 x 88mm
Gewicht	9.0 kg	9.5 kg	10.0 kg	10.5 kg	11.5 kg

SICHERHEITSHINWEISE

• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen.
• Beachten Sie alle in der Bedienungsanleitung aufgeführten Hinweise.
• Das Gerät darf nicht in der Nähe von Wasser oder in feuchter Umgebung verwendet werden.
• Achten Sie darauf, dass keine Flüssigkeit über dem Gerät und den Geräteöffnungen verschüttet wird.
• Bewegen Sie das Gerät vorsichtig, um es nicht zu beschädigen.
• Blockieren Sie nicht die Geräteausgänge.
• Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (beispielsweise Heizung). Setzen Sie das Gerät keiner direkten Sonneneinstrahlung aus.
• Stecken Sie den Netzstecker des Geräts auf die dafür vorgesehene Art und Weise in die Steckdose.
• Ziehen Sie den Netzstecker des Geräts aus der Steckdose, wenn Sie dieses für einen längeren Zeitraum nicht verwenden.
• Versuchen Sie keinesfalls, dass Gerät selbst zu warten oder zu reparieren. In diesem Fall erlischt die Garantie.
• Der Netzstecker dient dazu, das Gerät nach dem Ausschalten vom Stromnetz zu trennen. Achten Sie darauf, dass der Netzstecker immer frei zugänglich ist.
• Setzen Sie das Gerät keinem Spritzwasser aus und stellen Sie keine mit Flüssigkeit gefüllten Objekte, wie beispielsweise Vasen, auf das Gerät.
• Setzen Sie die Batterien keiner extremen Hitze wie beispielsweise Sonnenlicht oder Feuer aus.
• Behindern Sie die Belüftung des Geräts keinesfalls durch Blockieren der Belüftungsöffnungen mit Gegenständen wie beispielsweise Zeitungen, Tischdecken, Vorhängen etc.
• Vergewissern Sie sich, dass ein Mindestabstand von 5 mm zu allen Seiten des Geräts eingehalten wird.
• Stellen Sie keine Zündquellen mit offener Flamme, wie beispielsweise angezündete Kerzen, auf das Gerät.
• Verwenden Sie das Gerät nur bei gemäßigtem Klima, nicht bei tropischem Klima.

WARNUNG

Verletzungsgefahr! Öffnen Sie, zum Reduzieren der Stromschlaggefahr, weder die Geräteabdeckung noch die Rückseite des Geräts. Das Gerät enthält keine Teile, die vom Kunden gewartet werden könnten. Bitte wenden Sie sich zur Wartung und Reparatur an den Kundendienst oder an in ähnlicher Weise qualifiziertes Personal.

GERÄTEÜBERSICHT

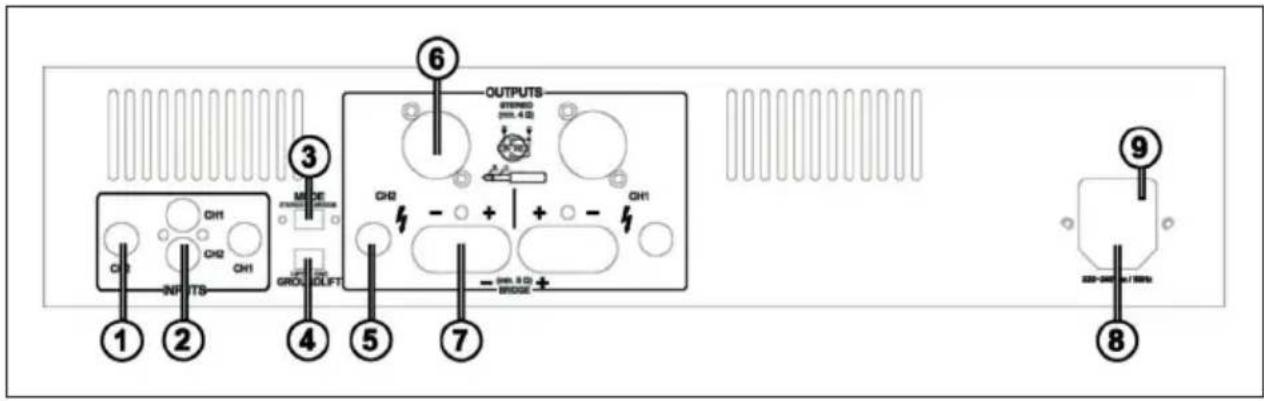

1 6,3 mm Klinkeneingänge: Zwei 6,3 mm Klinkenbuchsen zum Anschluss einer Signalquelle (Mischpult usw.).RCA

2 Eingänge: Zwei RCA Eingangsbuchsen zum Anschluss einer Signalquelle (Mischpult usw.)

3 Mode Schalter: Der Verstärker kann in 2 Betriebsarten funktionieren: Stereo und gedrückt. Wählen Sie eine dieser Betriebsarten: Stereo Betrieb: Standard Links/Rechts Stereo Betrieb. Brückenbetrieb: Diese Betriebsart vereinigt beide Kanäle auf einem Kanal, wodurch sich die Leistung dieses Kanals verdoppelt. Schließen Sie das Signal an den linken Eingangskanal an und der Ausgangspegel kann nun mit dem linken Lautstärkeregler eingestellt werden.

4 Ground Lift Schalter: Trennt die Schaltungen von der Masse, falls Probleme mit Erdschleifen auftauchen

5 6,3 mm Ausgang: Im Stereo Betrieb beträgt die Lastimepdanz 4 Ohm pro Kanal.

6 NL4Ausgang:Im Stereo Betrieb beträgt die Lastimepdanz 4 Ohm pro Kanal. Pin +1 & +2 = + Ausgang, Pin -1 & -2 = - Ausgang

7 SchraubanschlüsseLautsprecherausgänge: 4 Ohm pro Kanal. Im Brückenbetrieb 8 Ohm.

8 Netzeingang: Stecken Sie erst den IEC Stecker in die Buchse auf dem Gerät und danach das andere Ende in eine Netzsteckdose

9 Sicherungshalter: Die Sicherung schützt den Verstärker und die Anschlussdrähte gegen Defekte. Nur durch eine völlig identische Sicherung ersetzen.

ANSCHLUSS DES AUSGANGS

Während der Anschlüsse muss der Verstärker ausgeschaltet sein. Die Lautsprecher können über die NL4 Buchsen oder über Drähte an die Schraubklemmen angeschlossen werden. Wählen Sie in der nachstehenden Tabelle die geeignete Drahtstärke, die der Entfernung zwischen Verstärker und Lautsprecher entspricht.

Abstand Stärke
< 10 m 1.5 mm ^2
>10 m < 20 m 2.5 mm ^2
>20 m < 30 m 4.0 mm ^2

AUFSTELLUNG

Der Verstärker kann auf 2 Betriebsarten eingestellt werden:

1. Stereoanschluss

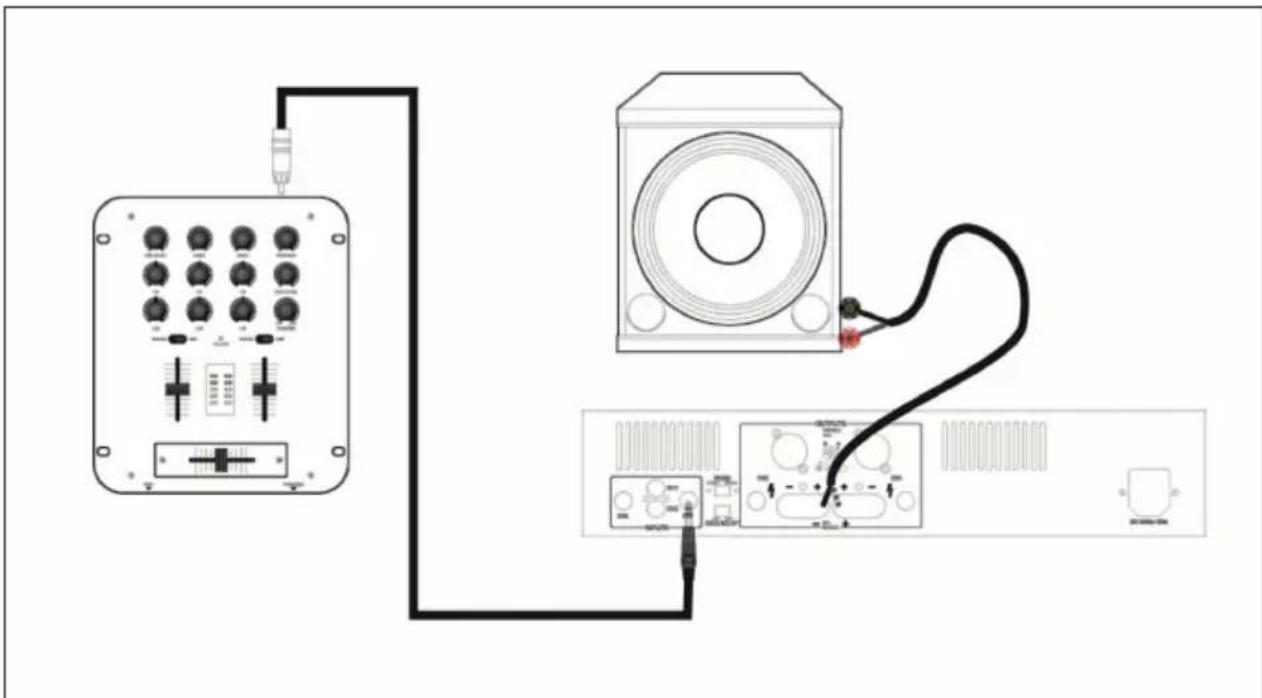

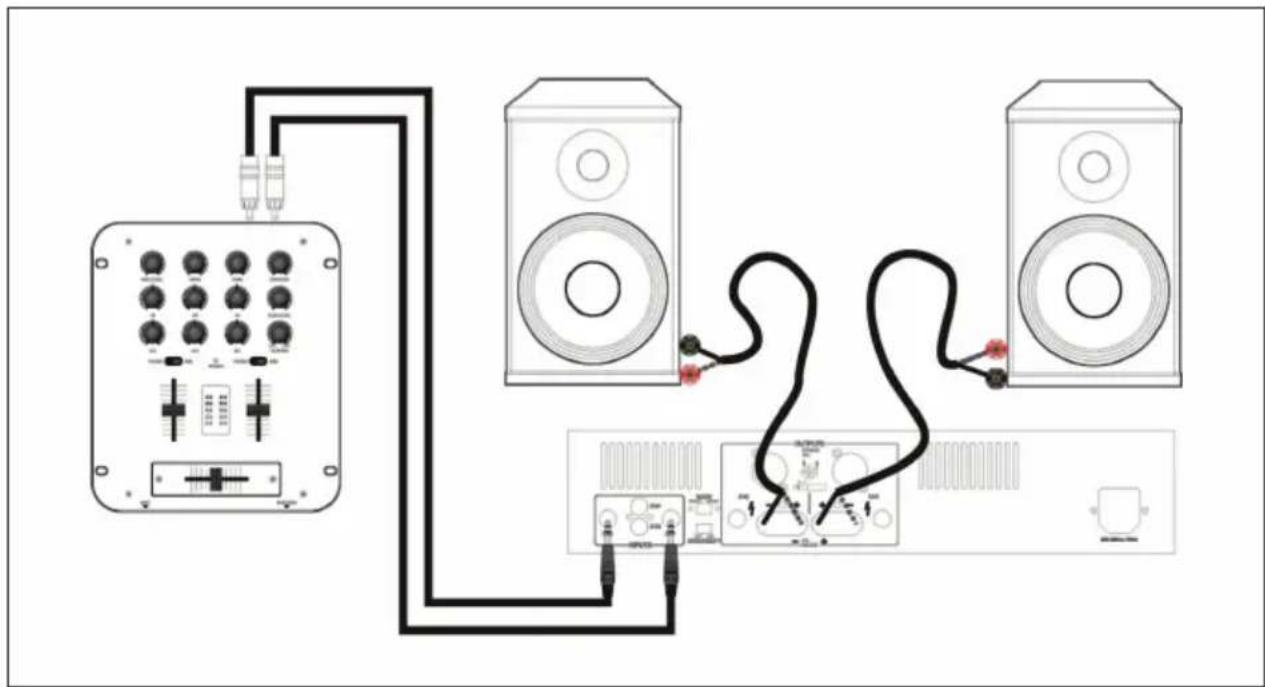

Den Mode Schalter (3) auf Stereo einstellen. In dieser Betriebsart besitzt der Verstärker zwei unabhängige Kanäle, die ihren eigenen Eingang und ihre eigenen Lautstärkeregler besitzen.

Den Mode Schalter (3) auf 'Bridged' einstellen. Wie bereits beschrieben, verdoppelt sich die Ausgangsleistung. Verbinden Sie das Audiokabel mit Eingang 1 und das Ausgangssignal kann nun mit dem Lautstärkeregler von Kanal 1 eingestellt werden. Schließen Sie die Lautsprecher an die positiven (+) Ausgänge beider Ausgänge an und nicht an die den (-) Ausgang oder die Masse. Die negativen Ausgänge dürfen im Brückenbetrieb NICHT benutzt werden.

Bevor Sie den Verstärker ans Netz anschließen, vergewissern Sie sich, dass die Netzspannung der Versorgungsspannung des Verstärkers entspricht. Schließen Sie erst das IEC Ende ans Gerät an und dann den Netzstecker.

Wichtige Hinweise

• Achten Sie darauf, dass alle Kabel richtig angeschlossen sind!
• Prüfen Sie, ob die Lautsprecher für diesen Verstärker geeignet sind!
• Niemals die Belüftungsgitter abdecken!
  • Vor Regen und Feuchtigkeit schützen!
• Lautsprecherkabel nicht während des Betriebs einstecken oder abziehen!
