Type de produit	Détecteur de proximité capacitif
Marque	IFM
Modèle	KI5209
Alimentation	10-30 V DC (selon version)
Portée nominale	Réglable via potentiomètre (voir fiche technique)
Sortie	Programmable NO/NF, PNP/NPN
Indication d'état	LED jaune (sortie passante)
Matériaux détectés	Métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau, fluides aqueux
Montage	Encastré ou non encastré selon type
Raccordement	Connecteur (type KI)
Programmation	Par shunt dans le connecteur ou par raccordement
Protection	Protection pulsée contre les courts-circuits
Température de fonctionnement	-25 à 70 °C (estimé)
Indice de protection	IP67 (estimé)
Entretien	Aucun entretien nécessaire; garder la face active propre
Réparabilité	Non réparable
Élimination	Élimination écologique selon les règlements nationaux

FOIRE AUX QUESTIONS - KI5209 IFM

Quelle est la tension d'alimentation du KI5209 ?

Le KI5209 fonctionne généralement sous une tension continue de 10 à 30 V DC. Vérifiez l'étiquette sur l'appareil pour confirmer.

Comment régler la portée du détecteur ?

Utilisez un tournevis pour tourner le potentiomètre situé sur l'appareil. Tournez dans le sens horaire pour augmenter la portée, antihoraire pour la réduire.

Comment programmer la sortie en normalement ouvert (NO) ou normalement fermé (NF) ?

La programmation se fait via un shunt dans le connecteur. Shunt fermé = NO (à la livraison), shunt ouvert = NF. Pour le type KGE, la programmation peut aussi se faire par le raccordement.

Que signifie la LED jaune sur le détecteur ?

La LED jaune indique l'état de la sortie : allumée = sortie passante (objet détecté), éteinte = sortie bloquée.

Peut-on monter le détecteur de manière encastrée ?

Oui, mais la portée peut diminuer. Respectez la zone de dégagement autour de la face active. Pour un montage encastré, utilisez un détecteur conçu pour cet usage.

Quels matériaux le détecteur capacitif peut-il détecter ?

Il détecte sans contact les métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau et tous les fluides aqueux.

Comment raccorder le KI5209 ?

L'appareil est livré avec un connecteur. Suivez le schéma de raccordement sur l'étiquette : broches pour L+, L-, et sortie. Utilisez un fusible miniature si nécessaire.

Le détecteur est-il protégé contre les courts-circuits ?

Oui, les détecteurs IFM sont dotés d'une protection pulsée interne contre les courts-circuits. Après un court-circuit, vérifiez le bon fonctionnement.

Comment entretenir le détecteur ?

Aucun entretien régulier n'est nécessaire. Gardez simplement la face active propre et exempte de dépôts ou corps étrangers.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord l'alimentation et le câblage. Si le problème persiste, l'appareil n'est pas réparable et doit être remplacé. Éliminez-le conformément aux réglementations locales.

MODE D'EMPLOI KI5209 IFM

Notice d'utilisation

Détecteurs capacitifs

efectoriso

704550 / 00 01 / 2009

1 Consignes de sécurité....3 2 Fonctionnement et caractéristiques....4 3 Montage....4

3.1 Remarques sur le montage encastré ou non encastré....4

4 Raccordement électrique....5

4.1 Systèmes de raccordement....5 4.2 Programmation....6 4.3 Type KI (avec connecteur)....6

4.3.1 Programmation par shunt dans le connecteur....6

4.3.2 Programmation par raccordement (KGE - DC PNP/NPN)......6

4.4 Type KDE - technologie 2 fils....6 4.4.1 Programmation par raccordement (KDE - AC/DC PNP/NPN)......6 4.5 Type KDE - technologie 3 fils....7 4.5.1 Programmation par raccordement (KDE - DC PNP/NPN)....7 4.6 Type KIE / KGE 8 4.6.1 Programmation par shunt....8

5 Eléments de service et d'indication....8 5.1 Exemple type KB....8 6 Réglages....9 6.1 Portée....9 7 Fonctionnement....9 8 Maintenance, réparation, élimination....9 9 Définitions....9

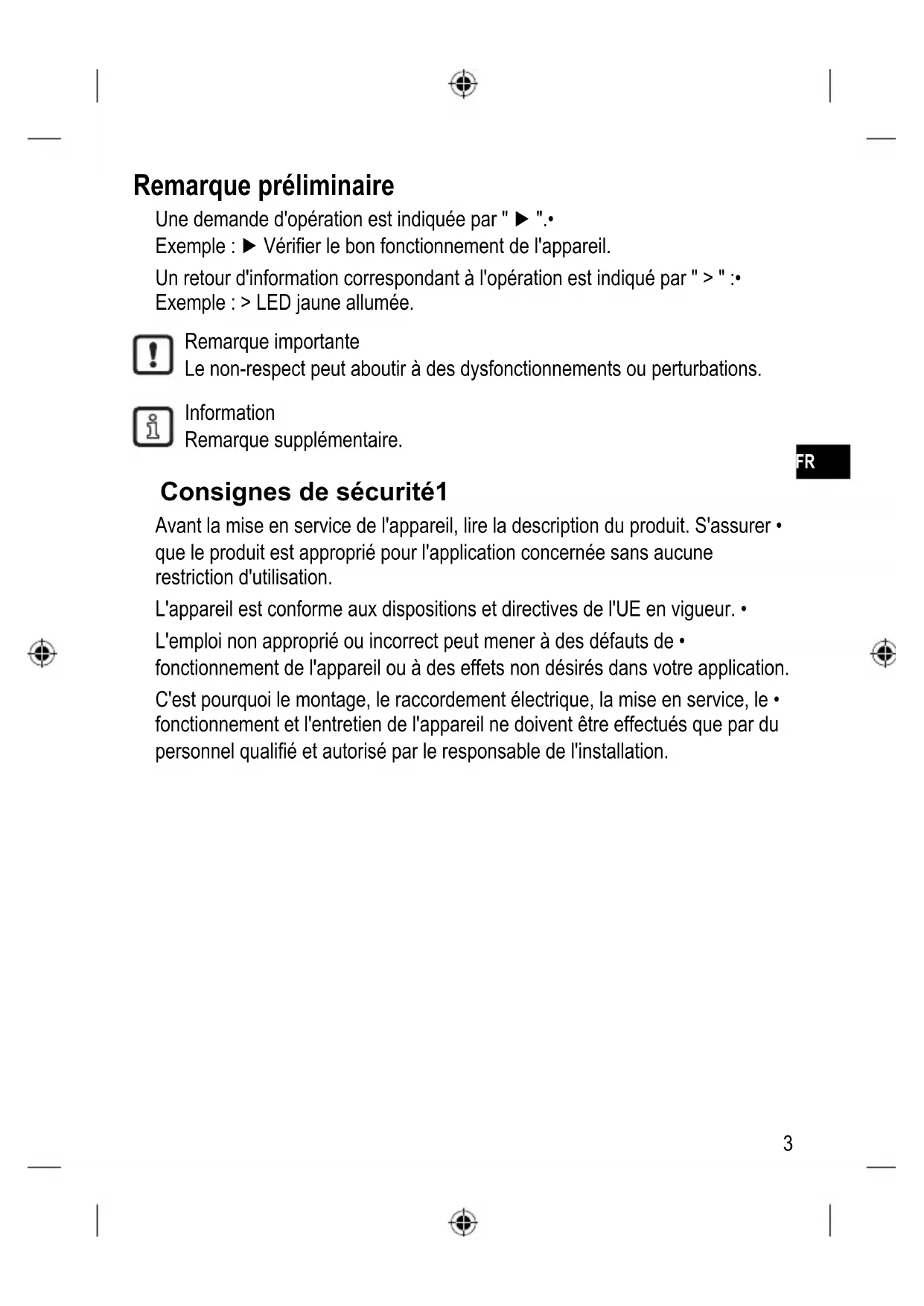

Remarque préliminaire

Une demande d'opération est indiquée par "▶".

Exemple : ▶ Vérifier le bon fonctionnement de l'appareil.

Un retour d'information correspondant à l'opération est indiqué par " > " :

Exemple : > LED jaune allumée.

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

Consignes de SÉCURITÉ1

Avant la mise en service de l'appareil, lire la description du produit. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.

L'appareil est conforme aux dispositions et directives de l'UE en vigueur. •

L'emploi non approprié ou incorrect peut mener à des défauts de fonctionnement de l'appareil ou à des effets non désirés dans votre application.

C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.

Fonctionnement et CARACTÉRISTIQUES2

Le détecteur capacitif détecte sans contact les métaux, presque tous les • plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux et indique leur présence par un signal de commutation.

Remarques sur le montage encastré ou non encastré 3.1

Si des appareils non encastrables sont montés de façon encastrée, la portée diminue jusqu'à ce que l'appareil commute (perte de fonctionnement).

Respecter la zone de dégagement autour de la face active.

encastré1:

non encastré2:

S_n : portée nominale (voir fiche technique)

d : diamètre appareil

Respecter les distances minimales lorsque plusieurs détecteurs de la même version sont montés.

S_n : portée nominale (voir fiche technique)

d : diamètre appareil

Respecter la distance minimale lors du montage du type KD ▶

1: Détecteur du type KD (seulement montage non encastré)

Les distances doivent être déterminées par l'utilisateur pour son application.

Raccordement ÉLECTRIQUE4

L'appareil doit être monté par un électricien qualifié. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Mettre l'installation hors tension.

Raccorder l'appareil selon les indications de l'étiquette.

Remarque : installer un fusible miniature selon la fiche technique, comme indiqué. Recommandation : après un court-circuit, vérifier le bon fonctionnement de l'appareil.

Systèmes de raccordement 4.1

technologie 2 fils technologie 3 fils

1	+UB/L1	+UB
	2	2
	3	3
0V/N		0V

fusible miniature (pour des appareils AC)1:

commutation négative 2:

commutation positive 3:

Type KI (avec connecteur)4.3

Programmation par shunt dans le connecteur4.3.1

programmé en normalement ouvert (à la livraison)1:

programmé en normalement fermé2:

Programmation par raccordement (KGE - DC pnp/npn)4.3.2

Type KDE - technologie 2 fils 4.4

Programmation par raccordement (KDE - AC/DC PNP/NPN) 4.4.1

Programmation par raccordement (KDE - DC pnp/npn)4.5.1

Couleurs des fils conducteurs des connecteurs femelles ifm : BN (brun), BU (bleu), BK (noir).

Programmation par shunt4.6.1

programmé en normalement ouvert (shunt fermé, à la livraison)1:

programmé en normalement fermé (shunt ouvert)2:

Enlever le shunt à l'aide d'un outil approprié.

Exemple type KB5.1

Régler la portée via le potentiomètre en utilisant le tournevis fourni.

augmenter la portée1:

réduire la portée2:

FONCTIONNEMENT7

Vérifier le bon fonctionnement de l'appareil. Prendre des mesures appropriées pour obtenir une réponse de l'appareil.

Affichage par LED :

LED jaune éteinte : sortie de commutation à l'état bloqué

LED jaune allumée : sortie de commutation à l'état passant

Maintenance, réparation, ÉLIMINATION8

Cet appareil ne nécessite aucun entretien. Pour un bon fonctionnement, il faut respecter les indications suivantes :

La face active et l'espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers.

L'appareil ne peut pas être réparé.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

DÉFINITIONS9

Zone (espace libre) au-dessus de la face active dans laquelle le détecteur réagit lorsqu'on lui présente un matériau approprié (métal,...).

Fonction de sortie

Normalement ouvert (NO) : objet dans la zone active – sortie commutée.

Normalement fermé (NF) : objet dans la zone active – sortie bloquée.

Programmable : choix libre entre fonction NF ou NO.

Commutation positive : signal de sortie positif (raccordement à L-)

Commutation négative : signal de sortie négatif (raccordement à L+)

Retard à la disponibilité

Temps nécessaire au détecteur pour être disponible après la mise sous tension (de l'ordre de quelques millisecondes).

Hystérésis

Différence entre point d'enclenchement et de déclenchement.

Courant résiduel

Courant assurant l'alimentation interne d'appareils à 2 fils; il s'écoule aussi à travers la charge quand la sortie est non enclenchée.

Consommation

Courant assurant l'alimentation interne d'appareils à 3 fils DC.

Dérive du point de commutation

Déplacement du point de commutation si les conditions d'environnement changent (par ex. température, pression, humidité, etc.).

Protection des courts-circuits

Les gammes de détecteurs d'ifm ayant la protection contre les surcharges et les courts-circuits ont une protection pulsée interne contre les courts-circuits garantissant la non-destruction de l'appareil en cas de court-circuit.

Tension d'alimentation

Plage de tension dans laquelle le détecteur fonctionne de manière fiable. Une tension DC stabilisée et bien lissée doit être utilisée ! Il faut prendre en compte l'ondulation résiduelle !

Données techniques et informations supplémentaires sur notre site web à www.ifm.com → Select your country → Fiche technique :
