KA5017 - Détecteur de proximité capacitif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de proximité capacitif
Marque	IFM
Modèle	KA5017
Dimensions (L x Ø)	44 x 20 mm (environ)
Poids	Environ 30 g
Alimentation	10-36 V CC (estimation)
Portée nominale (Sn)	8 mm
Matériaux détectés	Métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau, matériaux aqueux
Sortie	NO/NF réglable (NO normalement ouvert, NF normalement fermé)
Indicateur	LED allumée lorsque la sortie est commutée
Connexion électrique	3 fils : BN (brun), BU (bleu), BK (noir) ; mise hors tension avant raccordement
Montage	Non encastré, avec équerre de fixation incluse ; distance face active-bride : 15 mm
Réglage de sensibilité	Potentiomètre sur l'appareil, procédure décrite dans la notice
Zone de dégagement	3 x Sn latéral, 2 x Sn avant la face active
Distance entre détecteurs	Minimum 3 x Sn (latéral)
Précautions d'usage	Éviter les dépôts sur la face active et les champs magnétiques intenses (talkie-walkies)
Entretien	Nettoyer régulièrement la face active et la zone de dégagement
Sécurité	Mettre l'installation hors tension avant toute intervention électrique

FOIRE AUX QUESTIONS - KA5017 IFM

Quelle est la portée nominale du détecteur IFM KA5017 ?

La portée nominale (Sn) est de 8 mm, mesurée sur une plaque mise à la terre ou sur l'eau. Pour d'autres matériaux, la portée peut être inférieure.

Quels matériaux le détecteur KA5017 peut-il détecter ?

Il détecte les métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau et tous les matériaux aqueux, sans contact.

Comment raccorder électriquement le capteur IFM KA5017 ?

Les fils sont codés par couleur : BN = brun, BU = bleu, BK = noir. Respectez impérativement le schéma de l'étiquette et mettez l'installation hors tension avant le raccordement.

Comment régler la sensibilité du détecteur ?

Utilisez le potentiomètre situé sur l'appareil. Introduisez le matériau cible dans la zone de détection, puis ajustez la portée jusqu'à ce que la LED s'allume ou s'éteigne selon le mode NO/NF souhaité.

Quelle est la distance minimale entre deux détecteurs KA5017 ?

La distance minimale latérale entre détecteurs de même type est de 3 x Sn (soit 24 mm pour Sn=8 mm). La distance devant la face active est de 2 x Sn.

Le détecteur peut-il être monté encastré ?

Non, le montage est non encastré. Il doit être fixé avec l'équerre fournie et respecter une zone de dégagement autour de la face active.

Quelle est la tension d'alimentation requise ?

Bien que non explicitement mentionnée dans la notice, les détecteurs capacitifs IFM fonctionnent typiquement sous 10-36 V CC. Vérifiez l'étiquette de votre appareil.

Comment vérifier le bon fonctionnement du capteur ?

La LED intégrée s'allume lorsque la sortie est commutée. Assurez-vous que la face active est propre et que la zone de dégagement est libre de tout dépôt.

Quelles précautions prendre lors de l'utilisation ?

Évitez les dépôts sur la face active (surtout en montage vers le haut) et ne placez pas d'appareils à champ intense (comme les talkie-walkies) à proximité immédiate du détecteur.

Comment nettoyer le détecteur de proximité IFM KA5017 ?

Nettoyez régulièrement la face active et la zone de dégagement avec un chiffon doux et sec. Évitez les produits abrasifs ou solvants.

MODE D'EMPLOI KA5017 IFM

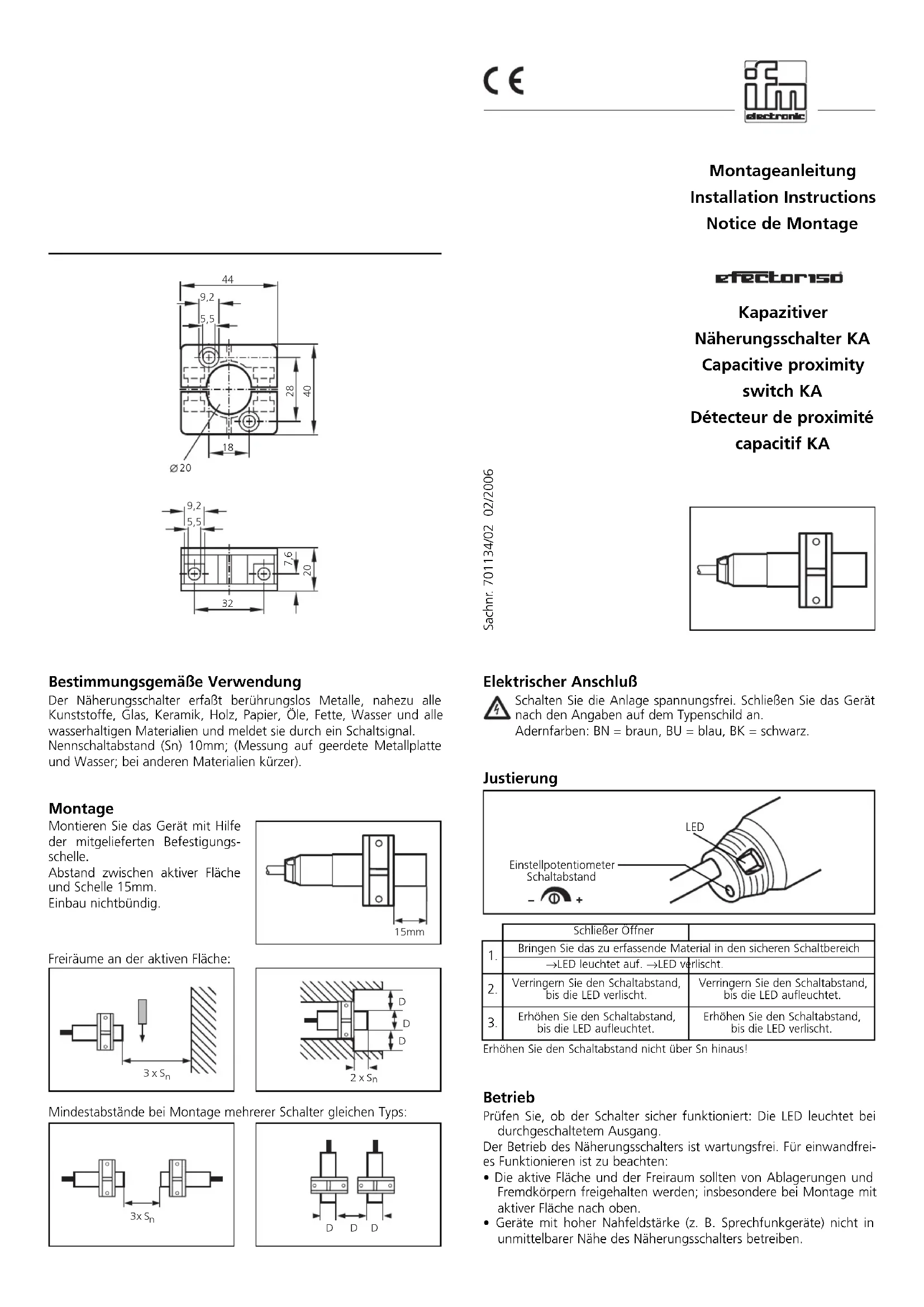

Efectoriso

Kapazitiver Näherungsschalter KA Capacitive proximity switch KA Détecteur de proximité capacitif KA

Fonctionnement et caractéristiques

Ce détecteur de proximité détecte les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les matériaux aqueux sans contact et indique leur présence par un signal de commutation.

Portée nominale (Sn) 8 mm (mesurée sur une plaque mise à la terre ou sur l'eau; en cas d'autres matériaux portée inférieure à 8 mm).

Montage

Monter le détecteur de proximité avec l'équerre de fixation livrée.

Distance entre la face active et la bride 15mm.

Montage non encastré.

Zone de dégagement autour de la face active:

Distances minimales lorsque plusieurs détecteurs de la même version sont montés:

Raccordement électrique

Mettre l'installation hors tension avant le raccordement du détecteur de proximité.

Raccordement strictement selon les indications de l'étiquette.

Couleurs des fils: BN = brun, BU = bleu, BK = noir.

Réglage

	NO NF
1.	Introduire le matériau à détecter dans la zone de détection sûre.
	→ La LED est allumée.	→ La LED s’éteigne.
2.	Réduire la portée jusqu’à ce que la LED s’éteigne..	Réduire la portée jusqu’à ce que la LED est allumée.
3.	Augmenter la portée jusqu’à ce que la LED est allumée.	Augmenter la portée jusqu’à ce que la LED s’éteigne.

Ne pas augmenter la portée au-dessus de Sn.

Fonctionnement

Vérifier le bon fonctionnement du détecteur. La LED est allumée lorsque la sortie est commutée.

Pour un bon fonctionnement il faut respecter les indications suivantes:

• La face active et la zone de dégegement doivent être dégagés de toute présence de dépôts et de corps étrangers, notamment en cas de montage avec la face active vers le haut.
• Ne pas faire fonctionner des appareils à champ de grande intensité (par exemple talkie-walkies) à proximité immédiate des détecteurs.
