KD000A - Détecteur de proximité capacitif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de proximité capacitif
Marque	IFM
Modèle	KD000A
Fonctions principales	Détection sans contact de métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau et fluides aqueux
Alimentation	10-30 V DC (modèles DC) ou 20-250 V AC (modèles AC)
Sortie	PNP/NPN programmable, commutation positive ou négative
Fonction de sortie	Normalement ouvert (NO) ou normalement fermé (NF) programmable
Programmation	Par shunt (connecteur) ou par câblage selon le type
Indicateur d'état	LED jaune : allumée = sortie passante, éteinte = sortie bloquée
Protection	Protection pulsée contre les courts-circuits
Montage	Encastré ou non encastré selon le type ; respecter les zones de dégagement
Entretien	Aucun entretien nécessaire ; maintenir la face active propre
Réparabilité	Non réparable
Élimination	Écologique selon les réglementations nationales
Sécurité	Installation et maintenance par personnel qualifié ; mise hors tension avant raccordement
Réglage de la portée	Par potentiomètre à l'aide d'un tournevis

FOIRE AUX QUESTIONS - KD000A IFM

Comment raccorder le détecteur KD000A ?

Le raccordement dépend du type de modèle (2 fils ou 3 fils, AC ou DC). Consultez le schéma de câblage sur l'étiquette de l'appareil. Les couleurs des fils sont : BN (brun) pour l'alimentation positive, BU (bleu) pour le négatif, BK (noir) pour la sortie. Mettez l'installation hors tension avant de raccorder.

Comment régler la portée de détection ?

Utilisez un tournevis pour tourner le potentiomètre situé sur l'appareil. Tournez dans le sens horaire pour augmenter la portée, antihoraire pour la réduire. La portée nominale est indiquée sur la fiche technique.

Quels matériaux le détecteur peut-il détecter ?

Le détecteur capacitif détecte sans contact les métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau et tous les fluides aqueux.

Que signifie la LED jaune ?

La LED jaune indique l'état de la sortie de commutation : allumée = sortie passante (objet détecté), éteinte = sortie bloquée (aucun objet).

Peut-on monter le détecteur de manière encastrée ?

Certains modèles sont prévus pour un montage encastré, d'autres non. Si un appareil non encastrable est monté encastré, la portée diminue. Consultez la fiche technique pour les distances minimales à respecter.

Quelle est la différence entre normalement ouvert (NO) et normalement fermé (NF) ?

En fonction NO, la sortie est active lorsque l'objet est détecté. En fonction NF, la sortie est active en absence d'objet et se bloque à la détection. La fonction est programmable selon le modèle.

Comment programmer la fonction de sortie ?

La programmation s'effectue soit par shunt (fermer ou ouvrir le shunt dans le connecteur) soit par câblage (raccordement spécifique). Reportez-vous au manuel pour les détails selon votre type d'appareil.

Le détecteur est-il réparable ?

Non, l'appareil ne peut pas être réparé. En cas de dysfonctionnement, il doit être remplacé.

Comment entretenir le détecteur ?

L'appareil ne nécessite aucun entretien. Il suffit de garder la face active et l'espace libre exempts de dépôts et de corps étrangers pour garantir un fonctionnement correct.

Quelle tension d'alimentation utiliser ?

La tension d'alimentation dépend du modèle : pour les modèles DC, utilisez une tension stabilisée de 10-30 V DC ; pour les modèles AC, utilisez 20-250 V AC. Vérifiez l'étiquette de l'appareil pour la plage exacte.

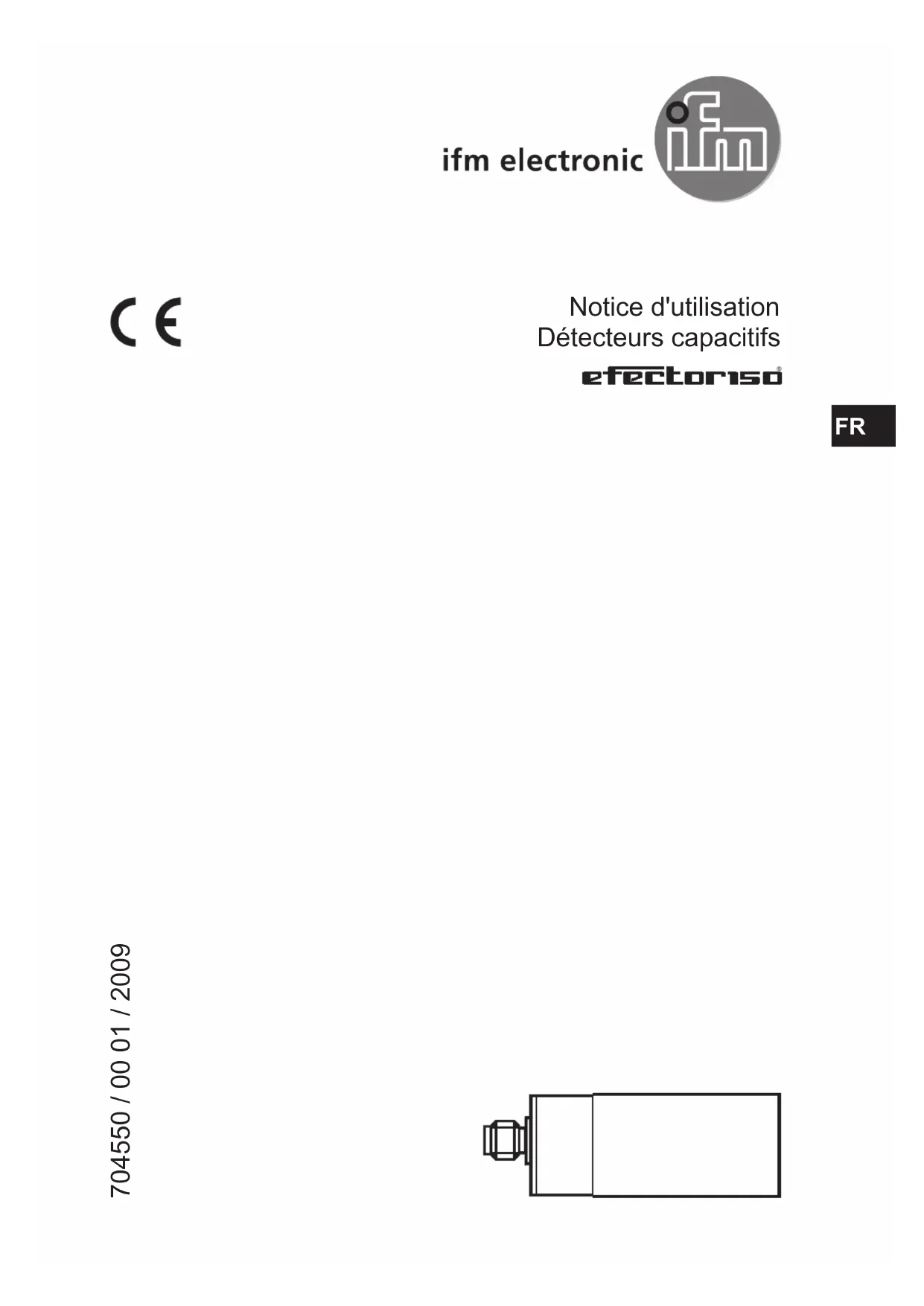

MODE D'EMPLOI KD000A IFM

Notice d'utilisation

Détecteurs capacitifs

efector150

704550 / 00 01 / 2009

Contenu

1 Consignes de sécurité 3 2 Fonctionnement et caractéristiques 4 3 Montage 4

3.1 Remarques sur le montage encastré ou non encastré 4

4 Raccordement électrique 5

4.1 Systèmes de raccordement 5 4.2 Programmation 6 4.3 Type KI (avec connecteur) 6

4.3.1 Programmation par shunt dans le connecteur 6 4.3.2 Programmation par raccordement (KGE - DC PNP/NPN) 6

4.4 Type KDE - technologie 2 fils 6 4.4.1 Programmation par raccordement (KDE - AC/DC PNP/NPN) 6

4.5 Type KDE - technologie 3 fils 7 4.5.1 Programmation par raccordement (KDE - DC PNP/NPN) 7

4.6 Type KIE/KGE 8 4.6.1 Programmation par shunt 8

5 Éléments de service et d'indication 8 5.1 Example type KB 8

6 Réglages. 9 6.1 Portée 9

7 Fonctionnement 9 8 Maintenance, réparation, élimination 9 9 Définitions 9

Remarque préliminaire

Une demande d'opération est indiquée par " ".

Exemple : ▶ Vérifier le bon fonctionnement de l'appareil.

• Un retour d'information correspondant à l'opération est indiqué par " > " :

Exemple : > LED jaune allumée.

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

Consignes de SÉCURITÉ1

Avant la mise en service de l'appareil, lire la description du produit. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.

L'appareil est conforme aux dispositions et directives de l'UE en vigueur.

L'emploi non approprié ou incorrect peut mener à des défauts de fonctionnement de l'appareil ou à des effets non désirés dans votre application.

C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doit être effectué que par du personnel qualifié et autorisé par le responsable de l'installation.

Fonctionnement et CARACTÉRISTIQUES2

Le détecteur capacitif détecte sans contact les métaux, presque tous les • plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux et indique leur présence par un signal de commutation.

Remarques sur le montage encastré ou non encastré 3.1

Si des appareils non encastrables sont montés de façon encastrée, la portée diminue jusqu'à ce que l'appareil commute (perte de fonctionnement).

Respecter la zone de dégagement autour de la face active.

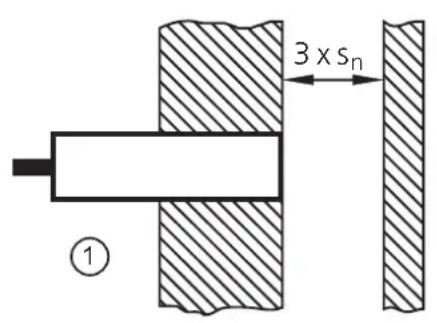

encastré1:

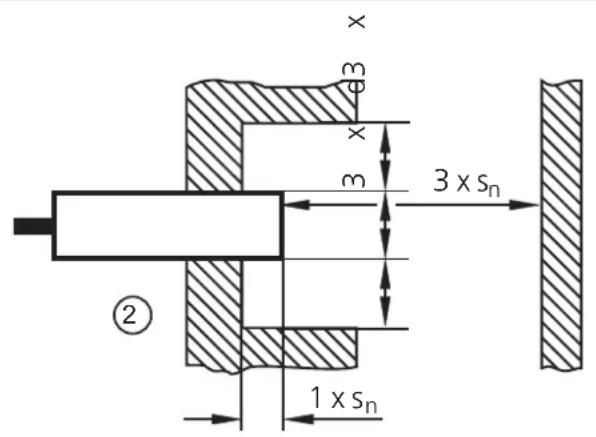

non encastré2:

S_n : portée nominale (voir fiche technique)

d: diamètre appareil

Respecter les distances minimales lorsque plusieurs détecteurs de la même version sont montés.

S_n : portée nominale (voir fiche technique)

d: diamètre appareil

Respecter la distance minimale lors du montage du type KD

1: Détecteur du type KD (seulement montage non encastré)

Les distances doivent être déterminées par l'utilisateur pour son application.

Raccordement ÉLECTRIQUE4

L'appareil doit être monté par un électricien qualifié. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Mettre l'installation hors tension.

Raccorder l'appareil selon les indications de l'étiquette.

Remarque : installer un fusible miniature selon la fiche technique, comme indiqué. Recommandation : après un court-circuit, vérifier le bon fonctionnement de l'appareil.

Systèmes de raccordement 4.1

technologie 2 fils technologie 3 fils

fusible miniature (pour des appareils AC)1:

commutation négative 2:

commutation positive 3:

Type KI (avec connecteur)4.3

Programmation par shunt dans le connecteur4.3.1

programmé en normalement ouvert (à la livraison)1:

programmé en normalement fermé2:

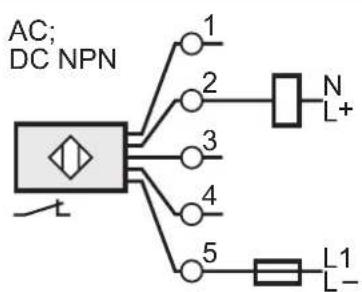

Type KDE - technologie 2 fils 4.4

Programmation par raccordement (KDE - AC/DC PNP/NPN) 4.4.1

Programmation par raccordement (KDE - DC pnp/npn)4.5.1

Couleurs des fils conducteurs des connecteurs femelles IFM :

BN (brun), BU (bleu), BK (noir).

Programmation par shunt4.6.1

programmé en normalement ouvert (shunt fermé, à la livraison)1: programme en normalement fermé (shunt ouvert)2: Enlever le shunt à l'aide d'un outil approprié.

Éléments de service et d'indication5

LED1 : Potentiomètre2 :

Portée 6.1

Régler la portée via le potentiomètre en utilisant le tournevis fourni.

augmenter la portée1:

réduire la portée2:

FONCTIONNEMENT7

Vérifier le bon fonctionnement de l'appareil. Prendre des mesures appropriées pour obtenir une réponse de l'appareil.

Affichage par LED :

LED jaune éteinte : sortie de commutation à l'état bloqué

LED jaune allumée : sortie de commutation à l'état passant

Maintenance, réparation, ÉLIMINATION8

Cet appareil ne nécessite aucun entretien. Pour un bon fonctionnement, il faut respecter les indications suivantes:

La face active et l'espace libre doivent être dégagés de toute présence de • dépôts et de corps étrangers.

L'appareil ne peut pas être réparé.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

DÉFINITIONS9

Zone (espace libre) au-dessus de la face active dans laquelle le détecteur réagit lorsqu'on lui présente un matériel approprié (métal,...).

Fonction de sortie

Normalement ouvert (NO) : objet dans la zone active - sortie commutée.

Normalement fermé (NF) : objet dans la zone active - sortie bloquée.

Programmable : CHOIX libre entre fonction NF ou NO.

Commutation positive : signal de sortie positif (raccordement à L-)

Commutation négative : signal de sortie négatif (raccordement à L+)

Retard à la disponibilité

Temps nécessaire au détecteur pour être disponible après la mise sous tension (de l'ordre de quelques millisecondes).

Différence entre point d'enclenchement et de déclenchement.

Courant résiduel

Courant assurant l'alimentation interne d'appareils à 2 fils; il s'écoule aussi à travers la charge quand la sortie est non enclenchée.

Consommation

Courant assurant l'alimentation interne d'appareils à 3 fils DC.

Dérive du point de commutation

Déplacement du point de commutation si les conditions d'environnement changent (par ex. température, pression, humidité, etc.).

Protection des courts-circuits

Les gammes de détecteurs d'ifm ayant la protection contre les surcharges et les courts-circuits ont une protection pulsée interne contre les courts-circuits garantissant la non-destruction de l'appareil en cas de court-circuit.

Tension d'alimentation

Plage de tension dans laquelle le détecteur fonctionne de manière fiable. Une tension DC stabilisée et bien lissée doit être utilisée! Il faut prendre en compte l'ondulation résiduelle!

Données techniques et informations supplémentaires sur notre site web à www.ifm.com → Select your country → Fiche technique :
