MODE D'EMPLOI KG5028 IFM
Bedienungsanleitung Operating instructions Notice pour utilisateurs
efectoriso

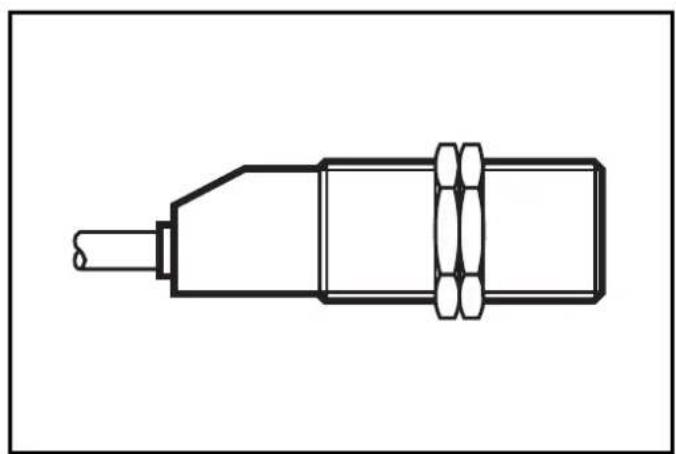

Detecteur de proximécapacitif KG/P

Fonctionnement et caractéristiques
Ce détecteur deproximaldécte les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les matériaux aqueux sans contact et indique leur présence par un signal de commutation.
- Portée nominale (Sn) 8 mm (mesurée sur une plaque mise à la terre ou sur l'eau; en cas d'autres matériaux portée inférieure à 8 mm).
- Adaptation automatique au produit à détecter.
Montage

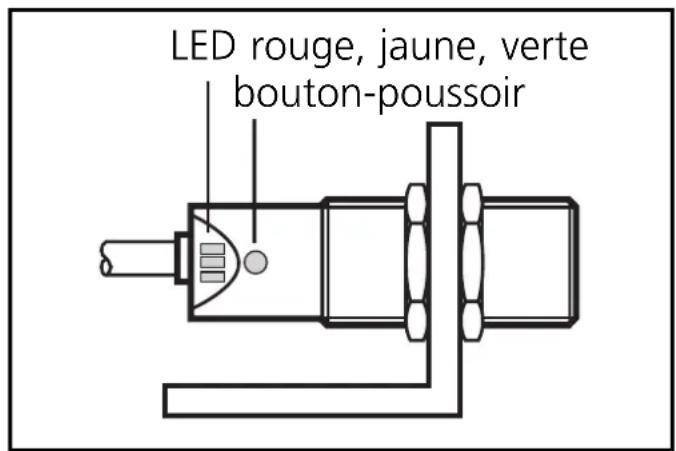

Montage à l'aide d'une flasque de fixation. Utiliser les écrous fournis avec le KG pour une fixation optimale.
Montage non encastré.

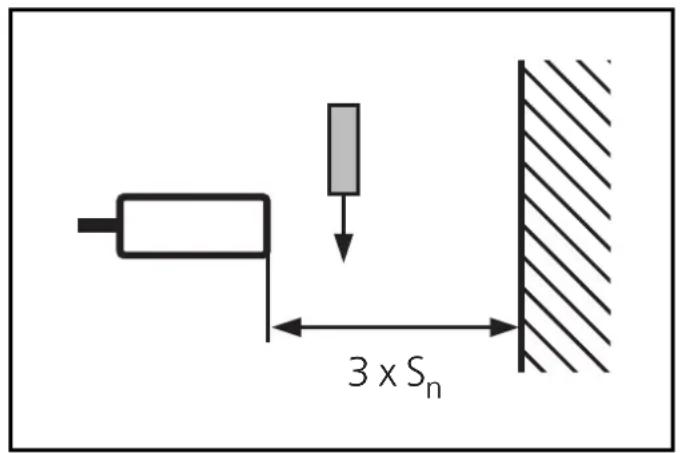

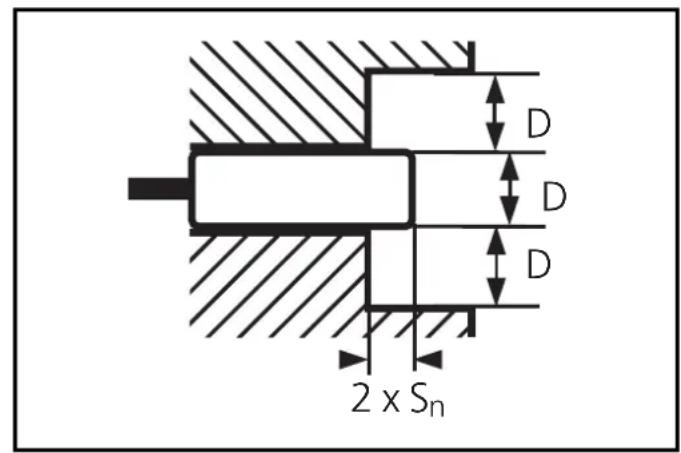

Zone de dégagement autour de la face active:

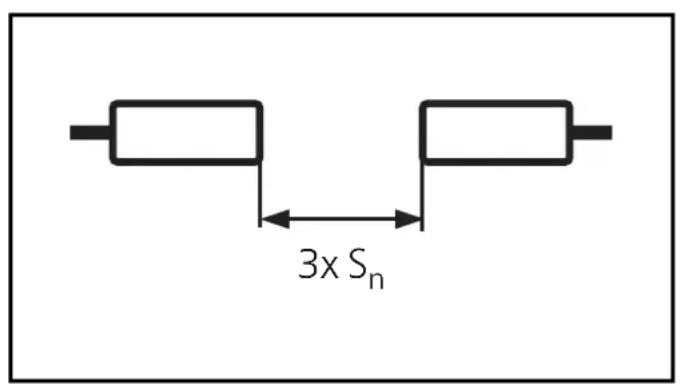

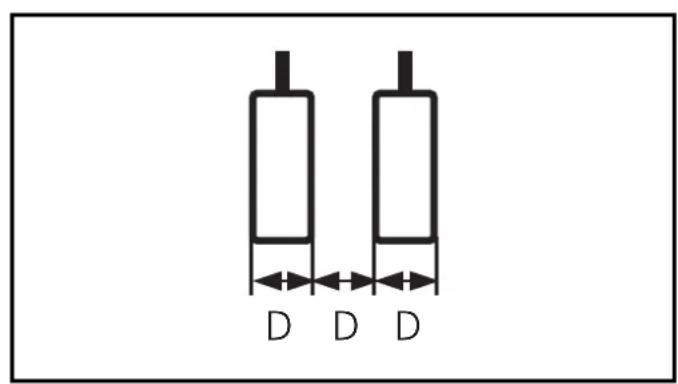

Distances minimales lorsque plusieurs détecteurs de la même version sont montés:


Raccordement électrique

Mettre l'installation hors tension avant le raccordement du détecteur de proximité. Raccordement strictement selon les indications de l'étiquette.
Couleurs des fils: BN = brun, BU = bleu, BK = noir.
Réglage
L'appareil reconnaît les états "amorti" (= produit présente) et "non amorti" (= produit absent) et désit le seul de commutation optimal.
| 1 | Appuyer pendant 5s. | Les LED jaune et verteclignotent alternativement(= l'appareil est enmode programmation); |
| 2 | Placer le produit dans la zone de détction de l'appareil et appuyer brièvement sur le bouton. | → | Les LED jaune et vertes éteignent brièvement et ensuite elles clignotent rapidement et alternatively. La LED rouge s'allume. |
| 3 | Enlever le produit ou augmenter la distance entre celui-ci et l'appareil jusqu'à ce que la LED rouge s'éteigne. | Les LED jaune et verte ontinuents à clignoter alternatively. La LED rouge s'éteint. |
| Si la LED rouge ne s'éteint pas, l'intervalle entre le signal "amorti" et le signal "non amorti" est trop court. Appuyer deux fois sur le bouton de réglage. Ensuite l'appareil passe au mode de fonctionnement sans changer le seuil de commutation. |
| 4 | Appuyer une fois. | → | Les LED jaune et vertes éteignent pendant env. 1s, ensuite la LED vertes allume (= l'appareil est en mode fonctionnement). |
Les étapes de réglage nos. 2 et 3 peuvent également être effectuees en ordre inverse: d'abord régler sans produit present, ensuite placer le produit dans la zone de détction jusqu'a ce que la LED rouge s'éteigne.

Si le réglage du seuil de commutation n'est pas possible (l'intervalle entre les signaux pour "amorti"/"non amorti" est trop court), la LED rouge clignote après l' étape de réglage no. 4 (= erreur de réglage). Appuyer une fois sur le bouton de réglage. Ensuite l'appareil passé au mode de fonctionnement sans changer le seuil de commutation.
Blocage / Déblocage
L'appareil peut être verrouillé afin d'éviter une mauvaise programmation non intentionnelle:
| Appuyer pendant 10s. | → | Les LED jaune et verteclignotent alternatively;après 10s les LED s'éteignent, lacellule est bloquée. |
| Appuyer pendant 10s. | → | Après 10s les LED s'éteignent,ledéblocage est annulé. |
Fonctionnement
Vérifier le bon fonctionnement du détecteur.
Pour un bon fonctionnement il faut respecter les indications suivantes:
- La face active et la zone de dégagement doit être dégagées de toute présence de dépôts et de corps étrangers, notamment en cas de montage avec la face active vers le haut.
Signification des LED:
| LED verte allumée | l'appareil est operationnel |
| LED jaune allumée | sortie est commutée |
| LED rouge allumée | zone de fonctionnement non sûre. |
| LED rouge clignote | erreur interne, erreur de réglage. |
| LEDjaune + rouge | LED jaune + rouge clignotent simultanément: sortie en état de court-circuit |
