KI5037 - Détecteur de proximité capacitif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de proximité capacitif
Marque	IFM
Modèle	KI5037
Fonction principale	Détection sans contact de matériaux conducteurs et non conducteurs dans les zones explosives
Alimentation	Via amplificateur à sécurité intrinsèque, Ui=15 V, Ii=50 mA, Pi=120 mW
Sortie	NAMUR (norme)
Température ambiante admissible	-20 °C à +60 °C
Inductance interne (Li)	≤ 1 µH (pour câble 2 m), +0,5 µH/m pour câble plus long
Capacité interne (Ci)	≤ 375 nF (pour câble 2 m), +160 pF/m pour câble plus long
Longueur de câble standard	2 m (surmoulé)
Marquage ATEX (gaz)	II 1G (groupe II, catégorie 1G)
Marquage ATEX (poussières)	II 1D Ex ia IIIC T90°C Da
Certificat d'examen CE de type	DMT 01 ATEX E020
Normes appliquées	IEC 60079-0:2011, IEC 60079-11:2011, IEC 60079-26:2006
Installation	Réservé au personnel compétent ; éviter les charges statiques ; ne pas monter dans les parois séparant zone 0 et zone 1
Maintenance	Aucune réparation possible ; contacter le fabricant en cas de défaut
Nombre de pages de la notice	3 pages (PDF)
Langues disponibles	Français (téléchargement gratuit), traduction possible sur demande

FOIRE AUX QUESTIONS - KI5037 IFM

Quel est le principe de fonctionnement du détecteur capacitif IFM KI5037 ?

Le détecteur capacitif génère un champ électrostatique. Lorsqu'un matériau (conducteur ou non conducteur) s'approche de la face active, la capacité du circuit oscillateur change, ce qui déclenche la sortie. Il est conçu pour une utilisation en zones explosives (ATEX).

Quelles sont les conditions d'alimentation pour le KI5037 ?

L'appareil doit être raccordé uniquement à un amplificateur à sécurité intrinsèque homologué. Les valeurs maximales sont : Ui = 15 V, Ii = 50 mA, Pi = 120 mW.

Puis-je utiliser ce détecteur dans une zone avec risque de poussières explosives ?

Oui, il est certifié pour zones poussiéreuses (II 1D Ex ia IIIC T90°C Da). Vérifiez le marquage sur l'appareil et les conditions de température ambiante (-20 à +60 °C).

Quelle est la longueur de câble standard fournie ?

Le câble surmoulé mesure 2 mètres. Pour des longueurs supérieures, l'inductance et la capacité augmentent : +0,5 µH/m et +160 pF/m supplémentaires.

Comment installer correctement le détecteur en zone explosive ?

L'installation doit être réalisée par un personnel compétent. Respectez les réglementations nationales, évitez les charges statiques sur le boîtier en plastique et le câble. Ne pas monter l'appareil dans les parois séparant la zone 0 et la zone 1.

Que faire si le détecteur ne fonctionne plus ?

Aucune réparation n'est possible. En cas de défaut, contactez le fabricant IFM. Vous pouvez demander la fiche technique, le certificat CE ou la déclaration de conformité.

Quelle est la signification du marquage 'II 1G' et 'II 1D' ?

II 1G signifie appareil du groupe II, catégorie 1G (atmosphère gazeuse explosive). II 1D correspond à la catégorie 1D pour atmosphère poussiéreuse. Ces marquages garantissent un niveau de sécurité très élevé.

Le détecteur est-il adapté à une utilisation en zone 0 ?

Oui, pour les gaz (II 1G). Cependant, la notice précise qu'il ne doit pas être monté dans les parois séparant la zone 0 et la zone 1. Vérifiez les conditions spécifiques dans la documentation complète.

Comment nettoyer le détecteur capacitif ?

Évitez les charges statiques. Nettoyez avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Protégez le câble et le boîtier de toute détérioration.

Où puis-je télécharger la notice complète du KI5037 ?

La notice PDF de 3 pages est disponible gratuitement sur notice-facile.com. Vous pouvez également demander une traduction dans votre langue en fournissant votre adresse email.

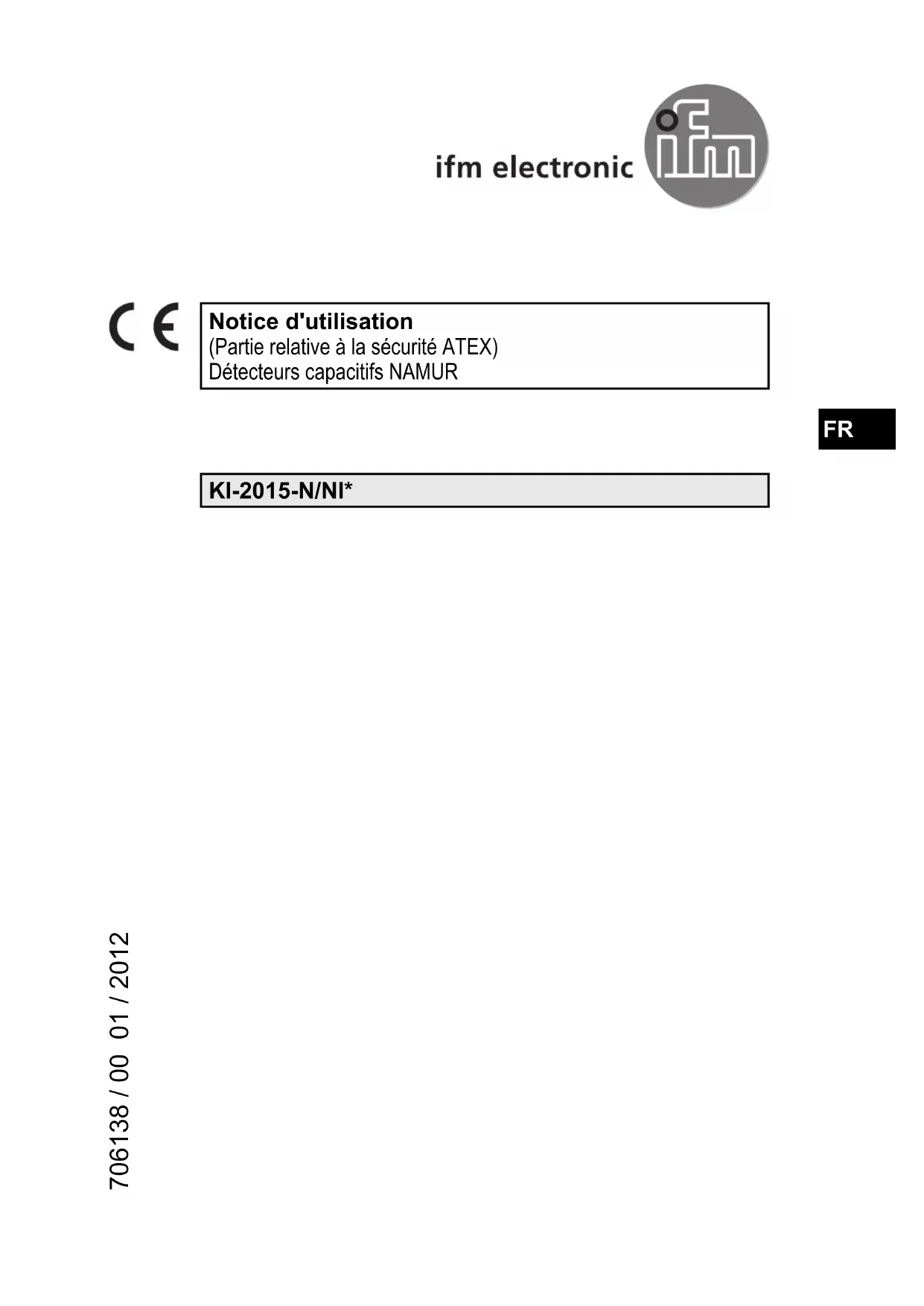

MODE D'EMPLOI KI5037 IFM

Notice d'utilisation

(Partie relative à la sécurité ATEX)

Détecteurs capacitifs NAMUR

KI-2015-N/NI*

Fonctionnement et caractéristiques

• Emploi dans les zones explosives selon la classification

II 1G (groupe II, catégorie 1G, appareils pour l'atmosphère gazeuse).

Les normes IEC 60079-0:2011, IEC 60079-11:2011, IEC 60079-26:2006 + Corr 2009 sont appliquées.

• Emploi dans les zones explosibles selon la classification

II 1D (groupe II, catégorie 1D, appareils pour l'atmosphère poussièreuse). Les normes IEC 60079-0:2011, IEC 60079-11:2011 sont appliquées.

• Certificat d'examen CE de type

DMT 01 ATEX E020

• Marquage

II 1D Ex ia IIIC T90°C Da

Montage / mise en service

Les produits ne doivent être montés, raccordés et mis en service que par du personnel compétent. Le personnel doit connaître les classes de protection, les règlements et dispositions concernant les appareils en zone explosible.

Vérifier si la classification (voir "Marquage" ci-dessus et le marquage sur le produit) est appropriée pour l'application.

• Raccorder seulement sur des amplificateurs en sécurité intrinsèque qui sont homologués avec un certificat d'examen CE de type et qui ne dépassent pas les valeurs maximales suivantes :

$$ \mathrm {U i} = 1 5 \mathrm {V}, \mathrm {l i} = 5 0 \mathrm {m A}, \mathrm {P i} = 1 2 0 \mathrm {m W} $$

• Température ambiante admissible (Ta) de l'application (par rapport à la puissance maximale admissible):

$$ - 2 0 \dots + 6 0 ^ {\circ} C $$

• Inductance (Li) et capacité (Ci) effectives internes maximales :

$$ \mathrm {L i} = 1 \mu \mathrm {H}, \mathrm {C i} = 3 7 5 \mathrm {n F} $$

Les valeurs s'appliquent aux câbles surmoulés d'une longueur de 2m. Pour les variantes KI^**** avec câble surmoulé >2m les valeurs suivantes s'appliquent également: 0,5 H (Li) / 160 pF (Ci) par mètre de câble surmoulé.

Remarques sur l'installation / montage

• Respecter les règlements et dispositions nationales.
• Éviter les charges statiques sur des produits en plastique et câbles.
• Protégerez l'appareil et le câble contre la destruction.
• L'appareil n'est pas approprié pour le montage dans les parois séparant la zone 0 et la zone 1.

Maintenance / réparation

Le produit ne doit pas être modifié, aucune réparation n'est possible. En cas de défaut, contacter le fabricant.

Si besoin, le fabricant peut vous fournir sur demande la fiche technique, le certificat d'examen CE de type ou la déclaration de conformité CE.
