BEDIENUNGSANLEITUNG KG5028 IFM
Kapazitiver
Näherungsschalter
KG/P
Bestimmungsgemäß Verwendung
Der Näherungsschalter erfasst berührungslos Metalle, nahezu alle Kunststoffe, Glas, Keramik, Holz, Papier, Öle, Fette, Wasser und alle wasserhaltigen Materialien und meldet sie durch ein Schaltsignal.
- Nennschaltabstand (Sn) 8mm nb, (Messung auf geerdete Metallplatte und Wasser; bei anderen Materialien kürzer).
- Automatischer Abgleich auf das zu erfassende Medium.
Montage

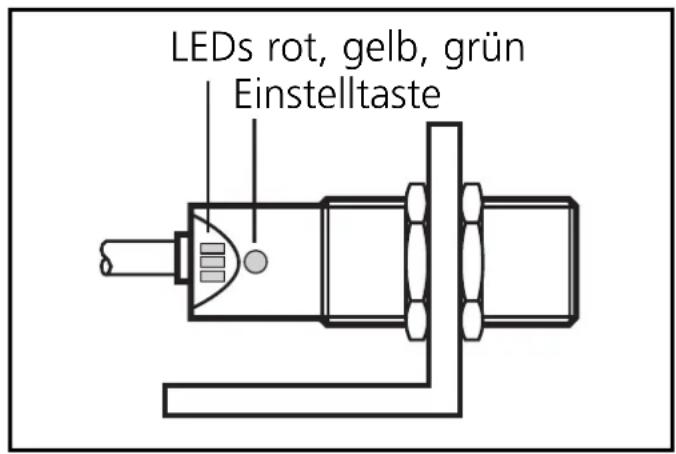

Bauen Sie das Gerät mit Hilfe einer Montagehalterung ein.
Sichern Sie es mit den mitgelieferten Muttern gegen Loslösen.
Einbau nichtbündig.

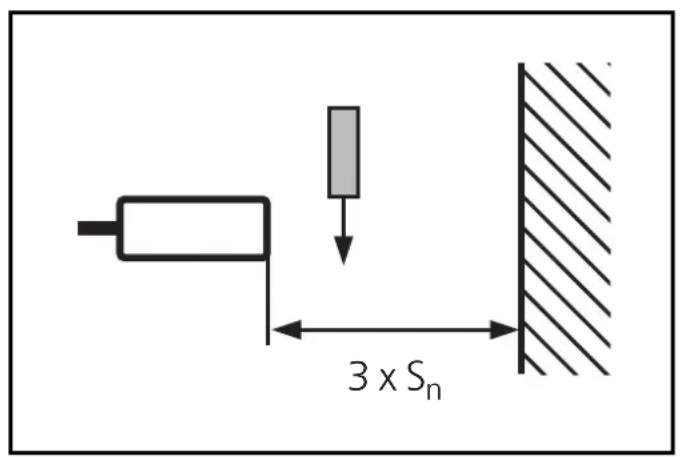

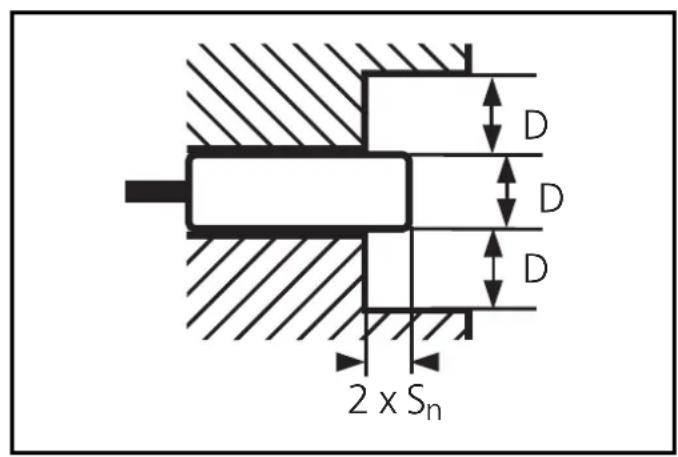

Freiräume an der aktiven Fläche:

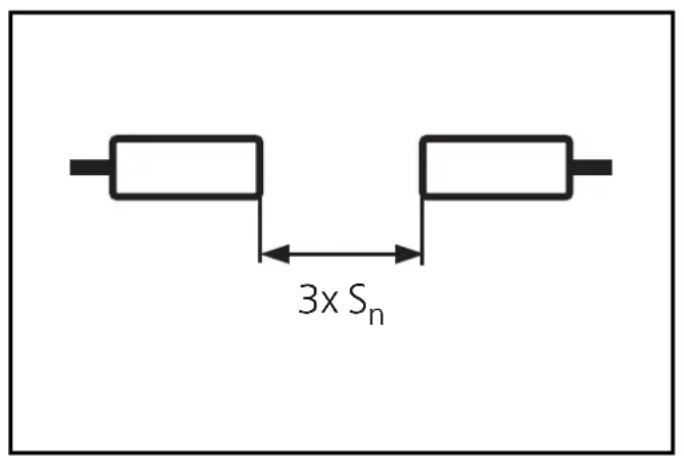

Mindestabstände bei Montage mehrerer Schalter gleichen Typs:
Elektrischer Anschluß
Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät nach den Angaben auf dem Typenschild an.
Adernfarben: BN = braun, BU = blau, BK = schwarz.
Abgleichen
Das Gerät erfasst die Zustände "bedämpft" (= Medium vorhanden) und "unbedämpft" (= Medium nicht vorhanden) und stellt den optimalen Schaltpunkt ein.
| 1 | Drücken Sie 5s lang. | LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus). |
| 2 | Plazieren Sie das Medium im Erfassungsbereich des Sensors und drücken Sie kurz die Taste. | LEDs gelb und grün, verlösen kurz, blinken dann schnell im Wechsel; LED rot leuchtet. |
| 3 | Entfernen Sie das Medium oder vergroßern Sie den Abstand zwischen Medium und Gerät, bis die rote LED verlischt. | LEDs gelb und grün blinken weiter im Wechsel LED rot verlischt. |
| Wenn die rote LED nicht verlischt, ist der Signalabstand zwischen bedämpft und unbedämpft zu gering. Drücken Sie zweiimal die Einstelltaste. Dadurch gehen das Gerät mit unverändertem Schaltpunkt in den Betriebsmodus. |
| 4 | Drücken Sie kurz die Taste. | LEDs gelb und grün verlösen kurz, danach leuchtet LED grün (= Gerät ist im Betriebsmodus). |
Bei Schritt 2 und 3 können Sie auch in umgekehrter Reihenfolge vorgehen: Zuerst ohne Medium abgleichen, dann das Medium in den Erfassungsbereich bringen, bis die rote LED verlischt.
Ist die Einstellung des Schaltpunkts nicht möglich (die Signale für bedämpft / unbedämpft liegen zu dicht beieinander), blinkt die rote LED nach Schritt 4 (= Abgleichfehler). Drücken Sie einmal die Einstelltaste. Danach gibt das Gerät mit unverändertem Schaltpunkt in den Betriebsmodus über.
Verriegeln / Entriegeln
Das Gerät laßt sich verriegeln, so daß unbeabsichtigte Fehleingaben verhindert werden:
| Drücken Sie 10s lang. | → | LEDs gelb und grün blinken im Wechsel; nach 10s verlösen sie, das Gerät ist verriegelt. |
| Drücken Sie 10s lang. | → | Nach 10s verlösen die LEDs, die Verriegelung ist aufgehoben. |
Betrieb
Prüfen Sie, ob das Gerät sicher Funktioniert.
Der Betrieb des Naherungsschalters ist wartungsfrei. Für einwandfrei es Funktionieren ist zu beachten:
- Die aktive Fläche und der Freiraum sollenn von Ablagerungen und Fremdkörpern freiagehalten werden; insbesondere bei Montage mit aktiver Fläche nach oben.
LED-Anzeigen:
| LED grün leuchtet Gerät ist betriebsbereit. | |
| LED gelb leuchtet Ausgang ist geschaltet. | |
| LED rot leuchtet Unsicherer Arbeitsbereich. | |
| LED rot blinkt Interner Fehler, Abgleichfehler. | |
| LEDs gelb + rot | Blinken im Gleichtakt: Ausgang kurzgeschlossen. |
