Produkttyp	Kapazitiver Näherungssensor
Marke	IFM
Modell	KD501A
Erfassungsfunktion	Berührungslos, Erfassung von leitfähigen und nicht leitfähigen Materialien
Erfassbare Materialien	Metalle, Kunststoffe, Glas, Keramik, Holz, Papier, Öle, Fette, Wasser, wässrige Flüssigkeiten
Ausgang	Schließer (NO) oder Öffner (NC), programmierbar
Ausgangstechnologie	PNP/NPN oder 2-Draht AC/DC je nach Version
Anzeige	Gelbe LED (Schaltzustand)
Reichweiteneinstellung	Über Potentiometer
Versorgungsspannung	10-30 V DC (DC-Version) oder 20-250 V AC/DC (AC/DC-Version)
Kurzschlussschutz	Ja, interne Impulsschutz
Montage	Bündig oder nicht bündig
Elektrischer Anschluss	2 oder 3 Drähte je nach Version; Steckverbinder möglich
Sicherheitshinweise	Installation durch qualifizierten Elektriker, vor Anschluss spannungsfrei schalten
Wartung	Keine Wartung erforderlich; aktive Fläche sauber halten
Reparierbarkeit	Nicht reparierbar
Entsorgung	Gemäß den geltenden nationalen Vorschriften

Häufig gestellte Fragen - KD501A IFM

Welche Materialien kann der KD501A erfassen?

Der kapazitive Sensor erfasst berührungslos Metalle, fast alle Kunststoffe, Glas, Keramik, Holz, Papier, Öle, Fette, Wasser und alle wässrigen Flüssigkeiten.

Wie programmiert man den Ausgang NO/NC?

Je nach Anschlussart erfolgt die Programmierung über Shunt im Steckverbinder (bei Typ KI) oder über elektrischen Anschluss (bei Typen KDE, KGE). Bei Lieferung ist der Ausgang standardmäßig als Schließer (NO) programmiert.

Wie hoch ist die Versorgungsspannung des KD501A?

Die Versorgungsspannung hängt von der Version ab: 10-30 V DC für DC-Versionen (3-Draht) oder 20-250 V AC/DC für AC/DC-Versionen (2-Draht). Verwenden Sie eine stabilisierte und gut geglättete Spannung.

Wie stellt man die Erfassungsreichweite ein?

Verwenden Sie das Potentiometer am Gerät (z.B. Typ KB) mit dem mitgelieferten Schraubendreher. Drehen im Uhrzeigersinn (+) erhöht die Reichweite, gegen den Uhrzeigersinn (-) verringert sie.

Was bedeutet die gelbe LED am Sensor?

Die gelbe LED zeigt den Schaltzustand des Ausgangs an: leuchtend = Ausgang durchgeschaltet (Objekt erfasst), aus = Ausgang gesperrt (kein Objekt).

Ist der Sensor gegen Kurzschlüsse geschützt?

Ja, die ifm-Serien mit Überlast- und Kurzschlussschutz verfügen über einen internen Impulsschutz, der die Zerstörung bei Kurzschluss verhindert.

Welche Wartung ist für den KD501A erforderlich?

Das Gerät benötigt keine Wartung. Achten Sie lediglich darauf, dass die aktive Fläche und der freie Raum von Ablagerungen oder Fremdkörpern frei sind.

Kann das Gerät bei einem Defekt repariert werden?

Nein, das Gerät kann nicht repariert werden. Bei einer Störung muss es ersetzt werden.

Welcher Mindestabstand zwischen zwei Sensoren ist einzuhalten?

Bei Montage mehrerer Sensoren derselben Version ist ein Mindestabstand von 3 x S_n (Nennschaltabstand) einzuhalten, um Störungen zu vermeiden. Für den Typ KD wird ein Abstand von 3 x d (Durchmesser) empfohlen.

Wie entsorgt man den Sensor am Ende seiner Lebensdauer?

Stellen Sie eine umweltgerechte Entsorgung gemäß den geltenden nationalen Vorschriften sicher. Das Gerät enthält keine Teile, die einer Sonderbehandlung bedürfen.

BEDIENUNGSANLEITUNG KD501A IFM

1 Sicherheitshinweise ....3
2 Bestimmungsgemäße Verwendung ....4
3 Montage....4

3.1 Hinweise für den bündigen und nichtbündigen Einbau ....4

4 Elektrischer Anschluss ....5

4.1 Anschlusssysteme ....5
4.2 Programmierung ....6
4.3 Bauform KI (mit Steckverbindung) 6

4.3.1 Programmierung über die Brücke im Stecker 6

4.3.2 Programmierung über die Anschlussbelegung (KGE - DC PNP/NPN) 6

4.4 Bauform KDE - Zweileitertechnik 6

4.4.1 Programmierung über die Anschlussbelegung (KDE - AC/DC PNP/NPN) 6

4.5 Bauform KDE - Dreileitertechnik 7
4.5.1 Programmierung über die Anschlussbelegung (KDE - DC PNP/NPN) .7
4.6 Bauform KIE / KGE 8
4.6.1 Programmierung über die Drahtbrücke 8

5 Bedien- und Anzeigeelemente ....8
5.1 Beispiel Bauform KB 8
6 Einstellungen 9
6.1 Schaltabstand 9
7 Betrieb 9
8 Wartung, Instandsetzung, Entsorgung ....9
9 Begriffe 9

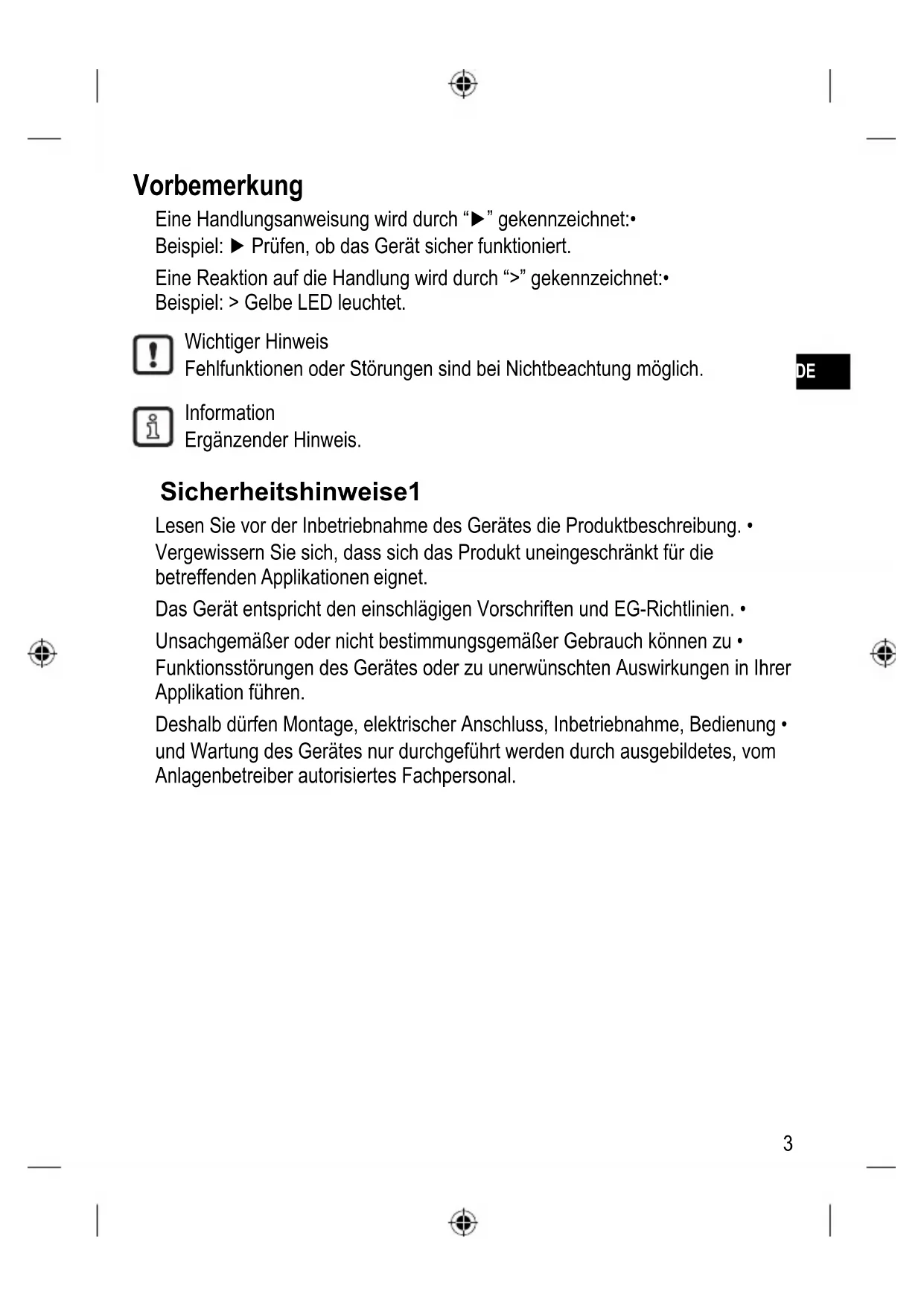

Vorbemerkung

Eine Handlungsanweisung wird durch "▶" gekennzeichnet:

Beispiel: ▶ Prüfen, ob das Gerät sicher funktioniert.

Eine Reaktion auf die Handlung wird durch “>” gekennzeichnet:

Beispiel: > Gelbe LED leuchtet.

Wichtiger Hinweis

Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich.

DE

Information

Ergänzender Hinweis.

Sicherheitshinweise1

Lesen Sie vor der Inbetriebnahme des Gerätes die Produktbeschreibung. •

Vergewissern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet.

Das Gerät entspricht den einschlägigen Vorschriften und EG-Richtlinien. •

Unsachgemäßer oder nicht bestimmungsgemäßer Gebrauch können zu •

Funktionsstörungen des Gerätes oder zu unerwünschten Auswirkungen in Ihrer Applikation führen.

Deshalb dürfen Montage, elektrischer Anschluss, Inbetriebnahme, Bedienung und Wartung des Gerätes nur durchgeführt werden durch ausgebildetes, vom Anlagenbetreiber autorisiertes Fachpersonal.

Bestimmungsgemäße Verwendung2

Der kapazitive Sensor erfasst berührungslos Metalle, nahezu alle Kunststoffe, • Glas, Keramik, Holz, Papier, Öle, Fette, Wasser und alle wasserhaltigen Materialien und meldet sie durch ein Schaltsignal.

Montage3

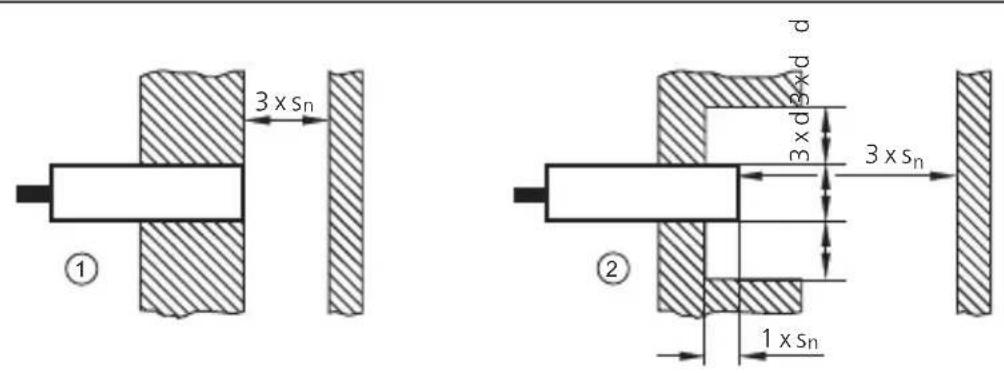

Hinweise für den bündigen und nichtbündigen Einbau3.1

Beim bündigen Einbau nichtbündiger Geräte verändern sich die Sensoreigenschaften bis hin zum Durchschaften (Funktionsverlust).

Freiräume an der aktiven Fläche beachten.

bündig1:

nicht bündig2:

S_n : Nennschaltabstand (siehe Datenblatt)

d: Durchmesser Gerät

Mindestabstände bei Montage mehrerer Schalter gleichen Typs beachten.

3 x Sₙ

d3xdd

S_n : Nennschaltabstand (siehe Datenblatt)

d: Durchmesser Gerät

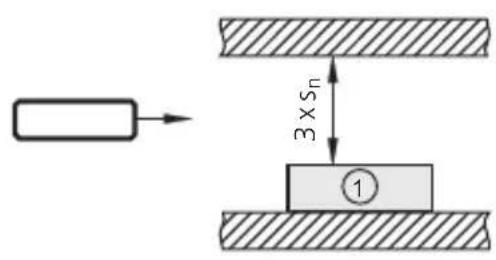

Mindestabstand bei Montage der Bauformen KD beachten ▶

3 x Sn ①

DE

1: Sensor Bauform KD (Einbau nur nichtbündig)

Die Abstände sind vom Anwender im Rahmen seiner Applikation selbst zu prüfen und festzulegen.

Elektrischer Anschluss4

Das Gerät darf nur von einer Elektrofachkraft installiert werden. Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.

Anlage spannungsfrei schalten.

Gerät nach den Angaben auf dem Typenschild anschließen.

Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen, falls dort angegeben.

Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen.

Anschlusssyteme4.1

Zweileitertechnik
Dreileitertechnik

+U_B/L1 ① ② ③ 0V/N

Miniatur-Sicherung (bei AC-Geräten)1:

n-schaltend2:

p-schaltend3:

Programmierung4.2

Bauform KI (mit Steckverbindung)4.3

Programmierung über die Brücke im Stecker4.3.1

Schließer programmiert (Auslieferungszustand)1:

Öffner programmiert2:

Programmierung über die Anschlussbelegung (KGE - DC PNP/NPN)4.3.2

2/4 L+ 1/3 L-

Bauform KDE - Zweileitertechnik4.4

Programmierung über die Anschlussbelegung (KDE - AC/DC PNP/NPN)4.4.1

Bauform KDE - Dreileitertechnik4.5

Programmierung über die Anschlussbelegung (KDE - DC PNP/NPN)4.5.1

NPN 1 L- 2 3 4 5 L+ NPN

NPN 1 2 3 4 5 L- L+

PNP 1 L+ 2 3 4 5 L-

PNP 1 L+ 2 3 4 5 L-

Adernfarben bei ifm-Kabeldosen:

BN (braun), BU (blau), BK (schwarz).

Bauform KIE / KGE4.6

Programmierung über die Drahtbrücke4.6.1

Schließer programmiert (Drahtbrücke geschlossen, Auslieferungszustand)1:

Öffner programmiert (Drahtbrücke offen)2:

Drahtbrücke mit geeignetem Werkzeug trennen.

Bedien- und Anzeigeelemente5

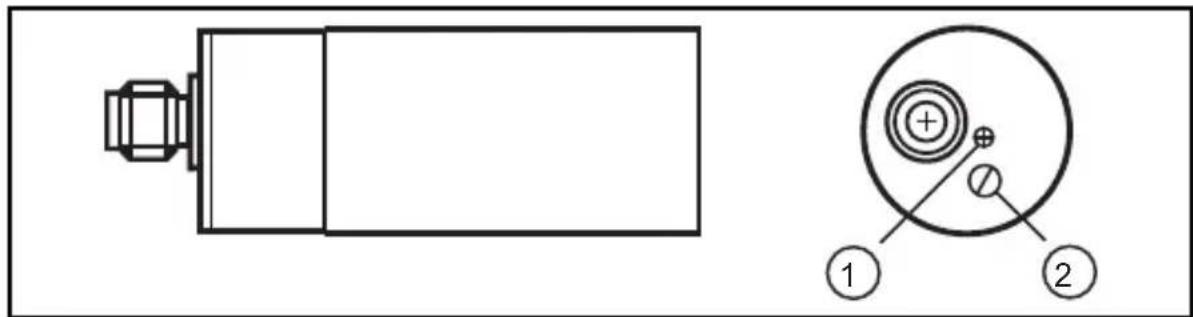

Beispiel Bauform KB5.1

Schaltabstand am Potentiometer mit beigelegtem Schraubendreher einstellen.

① - Φ + ② - Φ +

Schaltabstand vergrößern1:

Schaltabstand verkleinern2:

Betrieb7

Prüfen Sie, ob das Gerät sicher funktioniert. Bringen Sie das Gerät durch geeignete Maßnahmen zum Ansprechen.

Anzeige durch LED:

LED gelb aus: Schaltausgang gesperrt

LED gelb ein: Schaltausgang leitend

Wartung, Instandsetzung, Entsorgung8

Der Betrieb des Gerätes ist wartungsfrei. Für einwandfreies Funktionieren ist zu beachten:

Die aktive Fläche und ggf. ein Freiraum von Ablagerungen und Fremdkörpern • frei halten.

Eine Instandsetzung des Gerätes ist nicht möglich.

Entsorgen Sie das Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen.

Begriffe9

Aktive Schaltzone/ Aktive Zone

Bereich (Raum) über der aktiven Fläche, in dem der Sensor auf die Näherung von bedämpfendem Material reagiert.

Ausgangsfunktion

Schließer: Gegenstand im Bereich der aktiven Schaltzone – Ausgang durchgeschaltet.

Öffner: Gegenstand im Bereich der aktiven Schaltzone – Ausgang gesperrt.

Programmierbar: Öffner oder Schließer frei wählbar.

p-schaltend: Ausgangssignal positiv (gegen L−).

n-schaltend: Ausgangssignal negativ (gegen L+).

Bereitschaftsverzögerungszeit

Zeit, die der Sensor benötigt, um nach Anlegen der Betriebsspannung funktionsbereit zu sein (im Millisekundenbereich).

Hysterese

Differenz zwischen Ein- und Ausschaltpunkt.

Reststrom

Dient zur Eigenversorgung von 2-Leiter-Geräten; er fließt auch bei gesperrtem Ausgang über die Last.

Stromaufnahme

Der Strom zur Eigenversorgung von 3-Leiter-Gleichstromgeräten.

Schaltpunktdrift

Verschiebung des Schaltpunktes bei Veränderung der Umgebungsbedingungen (z. B. Temperatur, Druck, Luftfeuchtigkeit etc.).

Kurzschlussschutz

Sind ifm-Sensoren durch getakteten Kurzschlussschutz gegen Überstrom geschützt, kann bei Glühlampen, elektronischen Relais oder niederohmigen Verbrauchern der Kurzschlussschutz ansprechen!

Betriebsspannung

Spannungsbereich, in dem der Sensor sicher arbeitet. Es sollte eine stabilisierte und gut geglättete Gleichspannung verwendet werden! Restwelligkeit beachten!

Technische Daten und weitere Informationen unter www.ifm.com → Select your country → Datenblatt-Suche
