BEDIENUNGSANLEITUNG KG0006 IFM

Kapazitiver Näherungsschalter KG/P UC

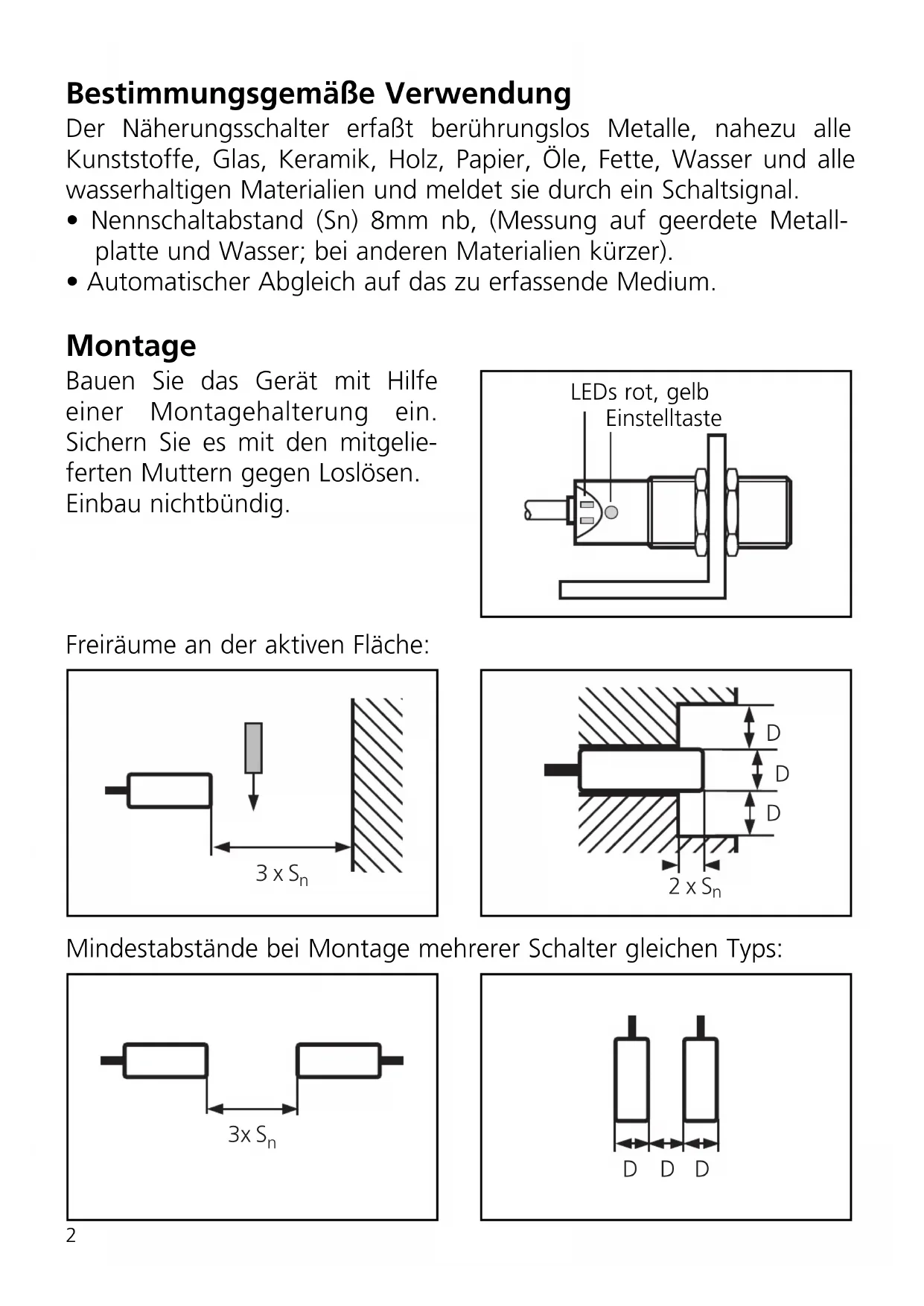

Bestimmungsgemäße Verwendung

Der Näherungsschalter erfaßt berührungslos Metalle, nahezu alle Kunststoffe, Glas, Keramik, Holz, Papier, Öle, Fette, Wasser und alle wasserhaltigen Materialien und meldet sie durch ein Schaltsignal.

• Nennschaltabstand (Sn) 8mm nb, (Messung auf geerdete Metallplatte und Wasser; bei anderen Materialien kürzer).
• Automatischer Abgleich auf das zu erfassende Medium.

Montage

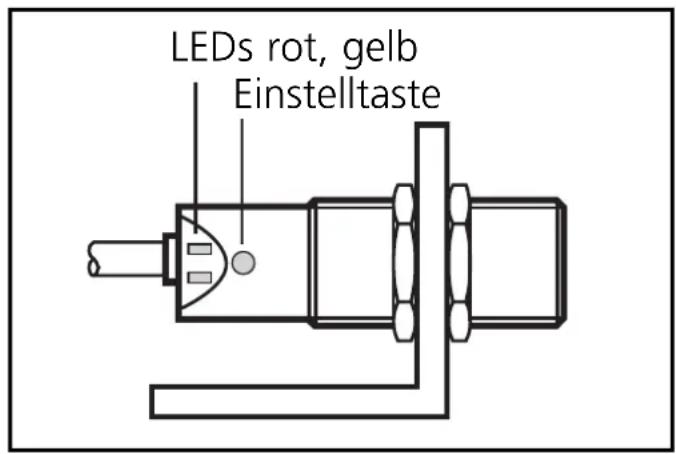

Bauen Sie das Gerät mit Hilfe einer Montagehalterung ein. Sichern Sie es mit den mitgelieferten Muttern gegen Loslösen. Einbau nichtbündig.

LEDs rot, gelb Einstelltaste

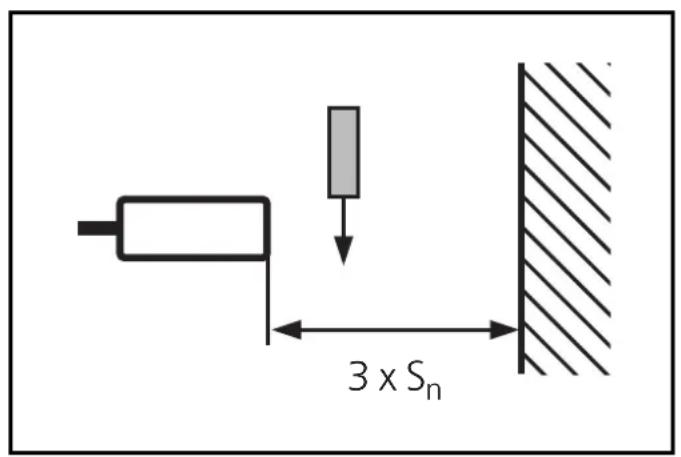

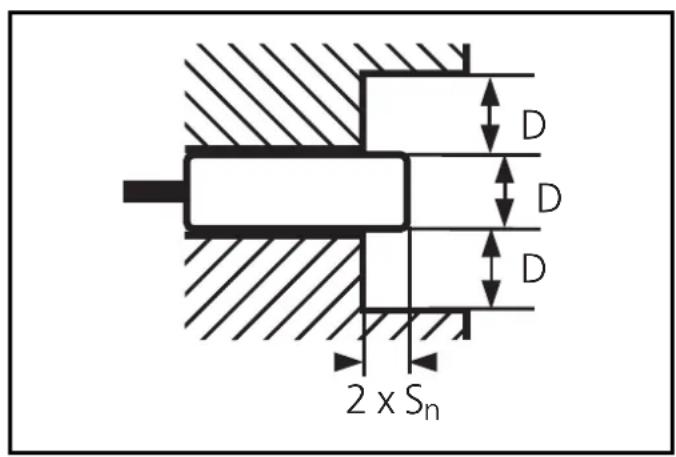

Freiräume an der aktiven Fläche:

3 x Sₙ

D D D 2 x Sn

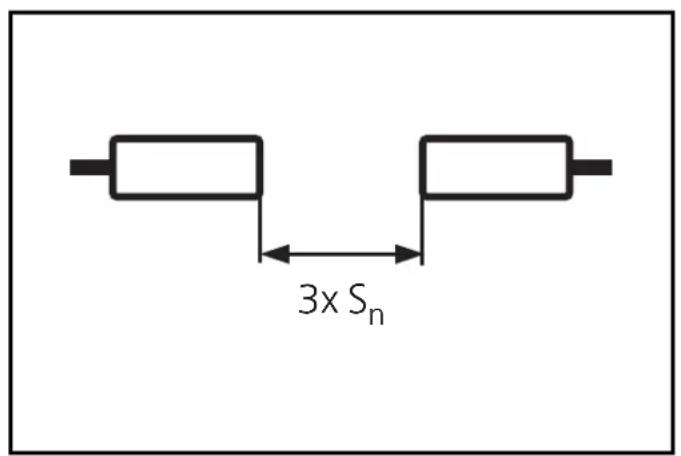

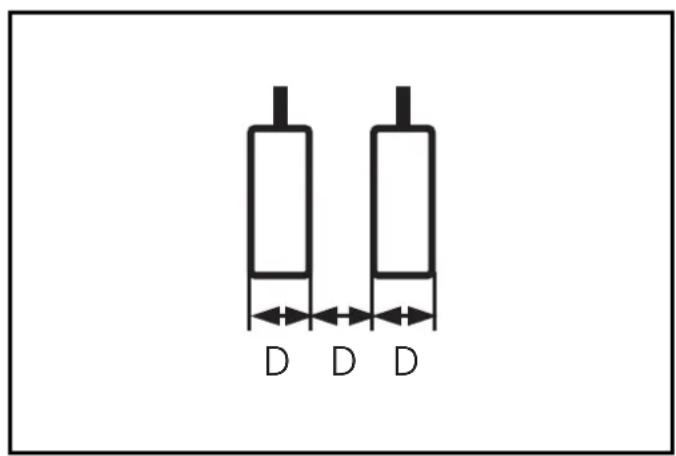

Mindestabstände bei Montage mehrerer Schalter gleichen Typs:

3x Sₙ

D D D

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät nach den Angaben auf dem Typenschild an.

Adernfarben: BN = braun, BU = blau.

Abgleichen

Das Gerät erfaßt die Zustände "bedämpft" (= Medium vorhanden) und "unbedämpft" (= Medium nicht vorhanden) und stellt den optimalen Schaltpunkt ein.

1

Drücken Sie 5s lang.

LED gelb blinkt mit 1 Hz(= Gerät ist im Programmiermodus).

2	Plazieren Sie das Medium im Erfassungsbereich des Sensors und drücken Sie kurz die Taste.			LED gelb erlischt kurz, blinken dann mit 2 Hz;
				LED rot blinkt zusätzlich mit 1 Hz.

3

Entfernen Sie das Medium oder vergrößern Sie den Abstand zwischen Medium und Gerät, bis die rote LED verlischt.

LED gelb blinkt weiter mit 2 Hz;LED rot verlischt.

Wenn die rote LED mit 8 Hz blinkt, ist der Signalabstand zwischen bedämpft und unbedämpft zu gering.

Drücken Sie zweimal die Einstelltaste. Dadurch geht das Gerät mit unverändertem Schaltpunkt in den Betriebsmodus.

4

Drücken Sie kurz die Taste.

LED gelb erlischt kurz, (= Gerät ist im Betriebsmodus).

Bei Schritt 2 und 3 können Sie auch in umgekehrter Reihenfolge vorgehen: Zuerst ohne Medium abgleichen, dann das Medium in den Erfassungsbereich bringen, bis die rote LED verlischt.

Ist die Einstellung des Schaltpunkts nicht möglich (die Signale für bedämpft / unbedämpft liegen zu dicht beieinander), blinkt die rote LED nach Schritt 4 (= Abgleichfehler). Drücken Sie einmal die Einstelltaste. Danach geht das Gerät mit unverändertem Schaltpunkt in den Betriebsmodus über.

Verriegeln / Entriegeln

Das Gerät läßt sich verriegeln, so daß unbeabsichtigte Fehleingaben verhindert werden:

Drücken Sie 10s lang.	[KCB2]	LED gelb blinkt mit 1 Hz;nach 10s verlöschen die LEDs,das Gerät ist verriegelt.
Drücken Sie 10s lang.		Nach 10s verlöschen die LEDs,die Verriegelung ist aufgehoben.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert.

Der Betrieb des Näherungsschalters ist wartungsfrei. Für einwandfreies Funktionieren ist zu beachten:

- Die aktive Fläche und der Freiraum sollten von Ablagerungen und Fremdkörpern freigehalten werden; insbesondere bei Montage mit aktiver Fläche nach oben.

LED-Anzeigen:

LED gelb leuchtet Ausgang ist geschaltet.

LED rot blinkt mit 1 Hz Unsicherer Arbeitsbereich.

LED rot blinkt mit 8 Hz Interner Fehler, Abgleichfehler.
