KI5209 - Kapazitiver Näherungssensor IFM - Kostenlose Bedienungsanleitung

Produkttyp	Kapazitiver Näherungssensor
Marke	IFM
Modell	KI5209
Spannungsversorgung	10-30 V DC (je nach Version)
Nennreichweite	Einstellbar über Potentiometer (siehe Datenblatt)
Ausgang	Programmierbar NO/NC, PNP/NPN
Statusanzeige	Gelbe LED (Ausgang schaltet)
Erkannte Materialien	Metalle, Kunststoffe, Glas, Keramik, Holz, Papier, Öle, Fette, Wasser, wässrige Flüssigkeiten
Montage	Bündig oder nicht bündig je nach Typ
Anschluss	Steckverbinder (Typ KI)
Programmierung	Über Shunt im Stecker oder durch Anschluss
Schutz	Gepulster Kurzschlussschutz
Betriebstemperatur	-25 bis 70 °C (geschätzt)
Schutzart	IP67 (geschätzt)
Wartung	Keine Wartung erforderlich; aktive Fläche sauber halten
Reparierbarkeit	Nicht reparierbar
Entsorgung	Umweltgerechte Entsorgung gemäß nationalen Vorschriften

Häufig gestellte Fragen - KI5209 IFM

Wie hoch ist die Versorgungsspannung des KI5209?

Der KI5209 arbeitet normalerweise mit einer Gleichspannung von 10 bis 30 V DC. Überprüfen Sie das Etikett am Gerät zur Bestätigung.

Wie stelle ich die Reichweite des Sensors ein?

Verwenden Sie einen Schraubendreher, um das Potentiometer am Gerät zu drehen. Drehen Sie im Uhrzeigersinn, um die Reichweite zu erhöhen, gegen den Uhrzeigersinn, um sie zu verringern.

Wie programmiere ich den Ausgang auf Schließer (NO) oder Öffner (NC)?

Die Programmierung erfolgt über einen Shunt im Stecker. Shunt geschlossen = NO (bei Lieferung), Shunt offen = NC. Beim Typ KGE kann die Programmierung auch über den Anschluss erfolgen.

Was bedeutet die gelbe LED am Sensor?

Die gelbe LED zeigt den Ausgangszustand an: leuchtend = Ausgang schaltet (Objekt erkannt), aus = Ausgang gesperrt.

Kann der Sensor bündig eingebaut werden?

Ja, aber die Reichweite kann abnehmen. Beachten Sie den Freiraum um die aktive Fläche. Für bündigen Einbau verwenden Sie einen dafür ausgelegten Sensor.

Welche Materialien kann der kapazitive Sensor erkennen?

Er erkennt berührungslos Metalle, Kunststoffe, Glas, Keramik, Holz, Papier, Öle, Fette, Wasser und alle wässrigen Flüssigkeiten.

Wie wird der KI5209 angeschlossen?

Das Gerät wird mit einem Steckverbinder geliefert. Befolgen Sie den Anschlussplan auf dem Etikett: Pins für L+, L- und Ausgang. Verwenden Sie bei Bedarf eine Miniatursicherung.

Ist der Sensor gegen Kurzschlüsse geschützt?

Ja, die IFM-Sensoren verfügen über einen internen gepulsten Kurzschlussschutz. Überprüfen Sie nach einem Kurzschluss die ordnungsgemäße Funktion.

Wie wird der Sensor gewartet?

Keine regelmäßige Wartung erforderlich. Halten Sie einfach die aktive Fläche sauber und frei von Ablagerungen oder Fremdkörpern.

Was tun bei Störungen?

Überprüfen Sie zuerst die Spannungsversorgung und die Verkabelung. Wenn das Problem weiterhin besteht, ist das Gerät nicht reparierbar und muss ersetzt werden. Entsorgen Sie es gemäß den örtlichen Vorschriften.

BEDIENUNGSANLEITUNG KI5209 IFM

1 Sicherheitshinweise ....3
2 Bestimmungsgemäße Verwendung ....4
3 Montage....4

3.1 Hinweise für den bündigen und nichtbündigen Einbau ....4

4 Elektrischer Anschluss ....5

4.1 Anschlusssysteme ....5
4.2 Programmierung ....6
4.3 Bauform KI (mit Steckverbindung) 6

4.3.1 Programmierung über die Brücke im Stecker 6

4.3.2 Programmierung über die Anschlussbelegung (KGE - DC PNP/NPN) 6

4.4 Bauform KDE - Zweileitertechnik 6

4.4.1 Programmierung über die Anschlussbelegung (KDE - AC/DC PNP/NPN) 6

4.5 Bauform KDE - Dreileitertechnik 7
4.5.1 Programmierung über die Anschlussbelegung (KDE - DC PNP/NPN) .7
4.6 Bauform KIE / KGE 8
4.6.1 Programmierung über die Drahtbrücke 8

5 Bedien- und Anzeigeelemente ....8
5.1 Beispiel Bauform KB 8
6 Einstellungen 9
6.1 Schaltabstand 9
7 Betrieb 9
8 Wartung, Instandsetzung, Entsorgung ....9
9 Begriffe 9

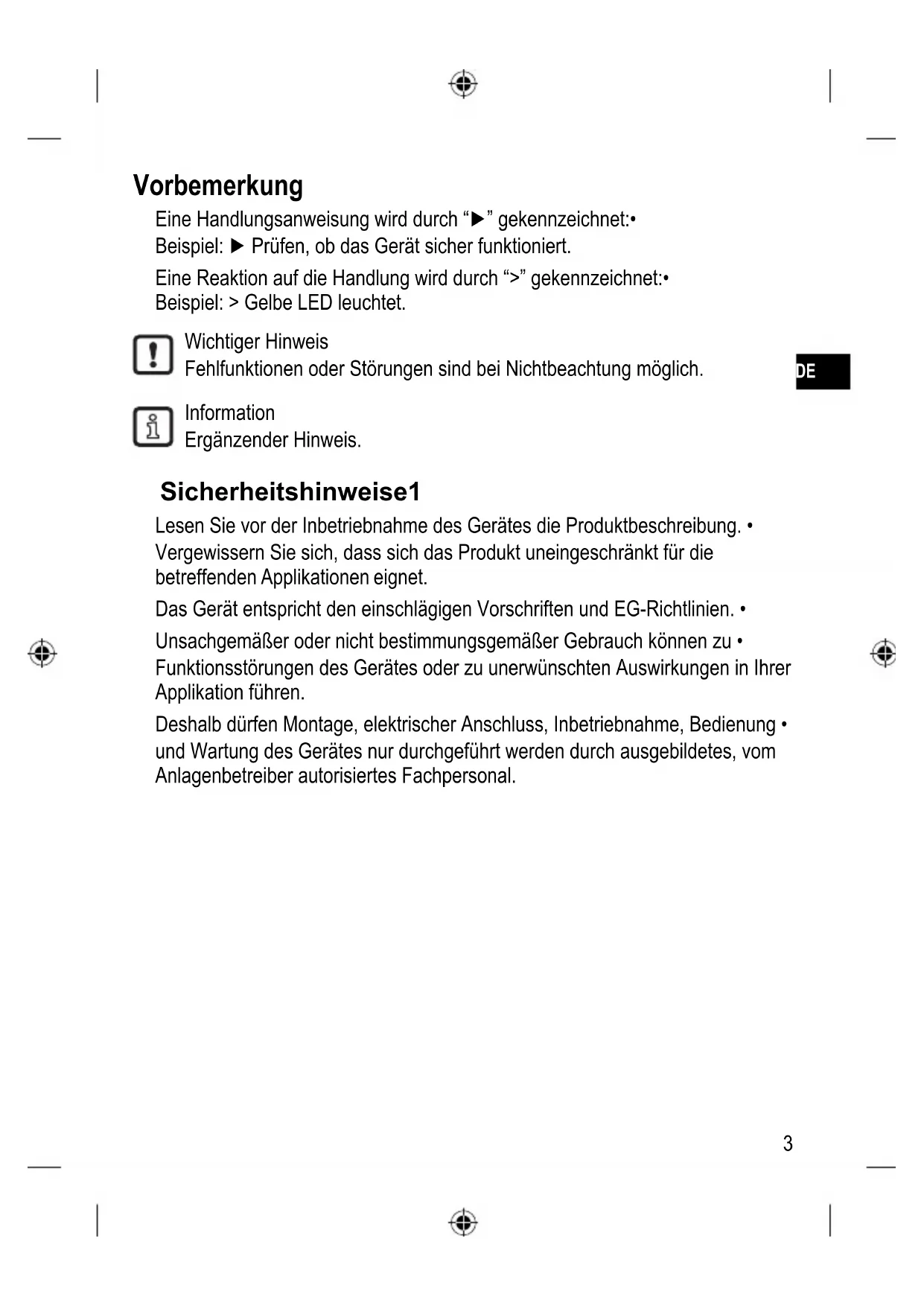

Vorbemerkung

Eine Handlungsanweisung wird durch "▶" gekennzeichnet:

Beispiel: ▶ Prüfen, ob das Gerät sicher funktioniert.

Eine Reaktion auf die Handlung wird durch “>” gekennzeichnet:

Beispiel: > Gelbe LED leuchtet.

Wichtiger Hinweis

Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich.

DE

Information

Ergänzender Hinweis.

Sicherheitshinweise1

Lesen Sie vor der Inbetriebnahme des Gerätes die Produktbeschreibung. •

Vergewissern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet.

Das Gerät entspricht den einschlägigen Vorschriften und EG-Richtlinien. •

Unsachgemäßer oder nicht bestimmungsgemäßer Gebrauch können zu •

Funktionsstörungen des Gerätes oder zu unerwünschten Auswirkungen in Ihrer Applikation führen.

Deshalb dürfen Montage, elektrischer Anschluss, Inbetriebnahme, Bedienung und Wartung des Gerätes nur durchgeführt werden durch ausgebildetes, vom Anlagenbetreiber autorisiertes Fachpersonal.

Bestimmungsgemäße Verwendung2

Der kapazitive Sensor erfasst berührungslos Metalle, nahezu alle Kunststoffe, • Glas, Keramik, Holz, Papier, Öle, Fette, Wasser und alle wasserhaltigen Materialien und meldet sie durch ein Schaltsignal.

Montage3

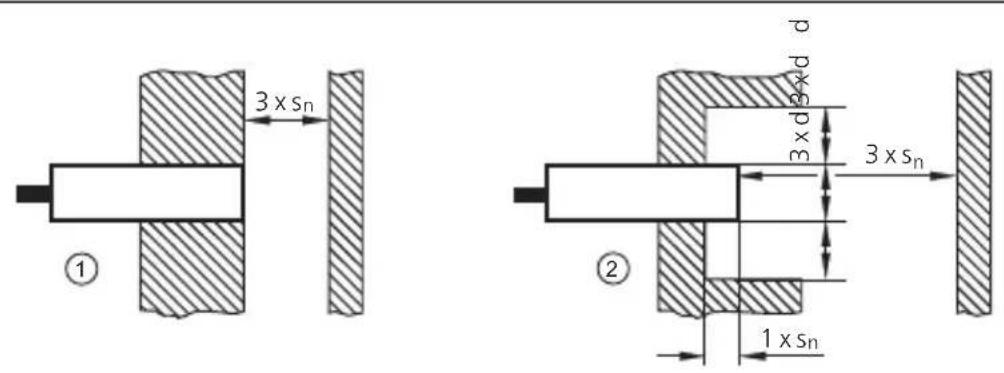

Hinweise für den bündigen und nichtbündigen Einbau3.1 Beim bündigen Einbau nichtbündiger Geräte verändern sich die Sensoreigenschaften bis hin zum Durchschalten (Funktionsverlust).

Freiräume an der aktiven Fläche beachten.

bündig1:

nicht bündig2:

S_n : Nennschaltabstand (siehe Datenblatt)

d: Durchmesser Gerät

Mindestabstände bei Montage mehrerer Schalter gleichen Typs beachten.

3 x Sₙ

d3xdd

S_n : Nennschaltabstand (siehe Datenblatt)

d: Durchmesser Gerät

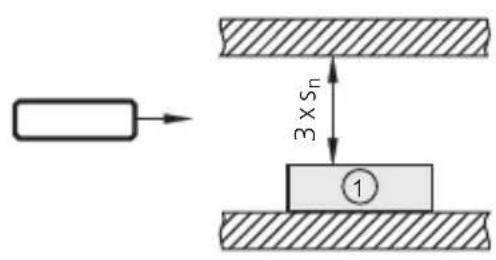

Mindestabstand bei Montage der Bauformen KD beachten ▶

3 × Sn ①

DE

1: Sensor Bauform KD (Einbau nur nichtbündig)

Die Abstände sind vom Anwender im Rahmen seiner Applikation selbst zu prüfen und festzulegen.

Elektrischer Anschluss4

Das Gerät darf nur von einer Elektrofachkraft installiert werden. Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.

Anlage spannungsfrei schalten.

Gerät nach den Angaben auf dem Typenschild anschließen.

Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen, falls dort angegeben.

Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen.

Anschlusssyteme4.1

Zweileitertechnik

Dreileitertechnik

+U_B/L1 ① ② ③ 0V/N

Miniatur-Sicherung (bei AC-Geräten)1:

n-schaltend2:

p-schaltend3:

Programmierung4.2

Bauform KI (mit Steckverbindung)4.3

Programmierung über die Brücke im Stecker4.3.1

Schließer programmiert (Auslieferungszustand)1:

Öffner programmiert2:

Programmierung über die Anschlussbelegung (KGE - DC PNP/NPN)4.3.2

2/4 L+ 1/3 L-

Bauform KDE - Zweileitertechnik4.4

Programmierung über die Anschlussbelegung (KDE - AC/DC PNP/NPN)4.4.1

Bauform KDE - Dreileitertechnik4.5

Programmierung über die Anschlussbelegung (KDE - DC PNP/NPN)4.5.1

NPN 1 L- 2 3 4 5 L+ NPN

NPN 1 2 3 4 5 L- L+

PNP 1 L+ 2 3 4 5 L-

PNP 1 L+ 2 3 4 5 L-

Adernfarben bei ifm-Kabeldosen:

BN (braun), BU (blau), BK (schwarz).

Bauform KIE / KGE4.6

Programmierung über die Drahtbrücke4.6.1

Schließer programmiert (Drahtbrücke geschlossen, Auslieferungszustand)1:

Öffner programmiert (Drahtbrücke offen)2:

Drahtbrücke mit geeignetem Werkzeug trennen.

Bedien- und Anzeigeelemente5

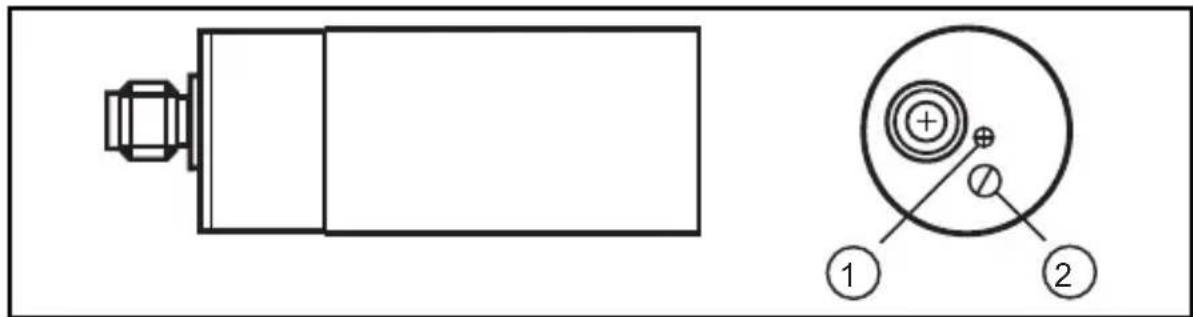

Beispiel Bauform KB5.1

Schaltabstand am Potentiometer mit beigelegtem Schraubendreher einstellen.

① - Φ + ② - Φ +

Schaltabstand vergrößern1:

Schaltabstand verkleinern2:

Betrieb7

Prüfen Sie, ob das Gerät sicher funktioniert. Bringen Sie das Gerät durch geeignete Maßnahmen zum Ansprechen.

Anzeige durch LED:

LED gelb aus: Schaltausgang gesperrt

LED gelb ein: Schaltausgang leitend

Wartung, Instandsetzung, Entsorgung8

Der Betrieb des Gerätes ist wartungsfrei. Für einwandfreies Funktionieren ist zu beachten:

Die aktive Fläche und ggf. ein Freiraum von Ablagerungen und Fremdkörpern • frei halten.

Eine Instandsetzung des Gerätes ist nicht möglich.

Entsorgen Sie das Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen.

Begriffe9

Aktive Schaltzone/ Aktive Zone

Bereich (Raum) über der aktiven Fläche, in dem der Sensor auf die Näherung von bedämpfendem Material reagiert.

Ausgangsfunktion

Schließer: Gegenstand im Bereich der aktiven Schaltzone – Ausgang durchgeschaltet.

Öffner: Gegenstand im Bereich der aktiven Schaltzone – Ausgang gesperrt.

Programmierbar: Öffner oder Schließer frei wählbar.

p-schaltend: Ausgangssignal positiv (gegen L−).

n-schaltend: Ausgangssignal negativ (gegen L+).

Bereitschaftsverzögerungszeit

Zeit, die der Sensor benötigt, um nach Anlegen der Betriebsspannung funktionsbereit zu sein (im Millisekundenbereich).

Hysterese

Differenz zwischen Ein- und Ausschaltpunkt.

Reststrom

Dient zur Eigenversorgung von 2-Leiter-Geräten; er fließt auch bei gesperrtem Ausgang über die Last.

Stromaufnahme

Der Strom zur Eigenversorgung von 3-Leiter-Gleichstromgeräten.

Schaltpunktdrift

Verschiebung des Schaltpunktes bei Veränderung der Umgebungsbedingungen (z. B. Temperatur, Druck, Luftfeuchtigkeit etc.).

Kurzschlussschutz

Sind ifm-Sensoren durch getakteten Kurzschlussschutz gegen Überstrom geschützt, kann bei Glühlampen, elektronischen Relais oder niederohmigen Verbrauchern der Kurzschlussschutz ansprechen!

Betriebsspannung

Spannungsbereich, in dem der Sensor sicher arbeitet. Es sollte eine stabilisierte und gut geglättete Gleichspannung verwendet werden! Restwelligkeit beachten!

Technische Daten und weitere Informationen unter www.ifm.com → Select your country → Datenblatt-Suche
