Produkttyp	Kapazitiver Näherungssensor
Marke	IFM
Modell	KB5062
Spannungsversorgung	10-30 V DC oder 20-250 V AC je nach Version
Hauptfunktionen	Berührungslose Erfassung von Metallen, Kunststoffen, Glas, Keramik, Holz, Papier, Ölen, Fetten, Wasser und wässrigen Flüssigkeiten. Einstellbarer Erfassungsbereich über Potentiometer. Programmierbar als Schließer (NO) oder Öffner (NF). Ausgang PNP oder NPN je nach Typ.
Wartung und Reinigung	Keine Wartung erforderlich. Aktive Fläche frei von Ablagerungen und Fremdkörpern halten.
Sicherheit	Produktbeschreibung vor Inbetriebnahme lesen. Montage, Anschluss und Inbetriebnahme nur durch qualifiziertes Personal. Nationale und internationale Vorschriften beachten.
Reparierbarkeit	Das Gerät kann nicht repariert werden. Umweltgerechte Entsorgung gemäß den geltenden nationalen Vorschriften.
Allgemeine Informationen	31-seitige Bedienungsanleitung. Technische Daten verfügbar auf www.ifm.com.

Häufig gestellte Fragen - KB5062 IFM

Wie stelle ich den Erfassungsbereich des Detektors KB5062 ein?

Verwenden Sie den mitgelieferten Schraubendreher, um das Potentiometer am Gerät zu drehen. Drehen Sie im '+' Sinn, um den Bereich zu vergrößern, im '-' Sinn, um ihn zu verkleinern. Der Nennbereich ist im Datenblatt angegeben.

Wie programmiere ich die Ausgangsfunktion (NO oder NF)?

Je nach Anschlusstyp erfolgt die Programmierung entweder über einen Shunt im Stecker (Shunt geschlossen = NO, Shunt offen = NF) oder über den Anschluss der Drähte (siehe Schaltpläne in der Anleitung). Standardmäßig wird als Schließer (NO) ausgeliefert.

Was tun, wenn die gelbe LED nicht leuchtet?

Überprüfen Sie zuerst die Stromversorgung und die Verkabelung. Stellen Sie sicher, dass sich kein Objekt im aktiven Bereich befindet. Wenn die LED aus bleibt, ist der Ausgang im Sperrzustand. Ein Fehler kann durch einen Kurzschluss verursacht werden: Überprüfen Sie nach einem Kurzschluss die ordnungsgemäße Funktion des Geräts.

Welche Materialien werden von diesem kapazitiven Sensor erfasst?

Der kapazitive Detektor erfasst berührungslos Metalle, fast alle Kunststoffe, Glas, Keramik, Holz, Papier, Öle, Fette, Wasser und alle wässrigen Flüssigkeiten.

Wie schließe ich den KB5062 elektrisch an?

Der Anschluss darf nur von einem qualifizierten Elektriker bei spannungslosem Zustand durchgeführt werden. Folgen Sie den Schaltplänen in der Anleitung je nach Technologietyp (2-Leiter, 3-Leiter, AC/DC, PNP/NPN). Kennzeichnung der Drähte: BN = braun (+U_B/L1), BU = blau (0V/N), BK = schwarz (Ausgang). Installieren Sie bei Bedarf eine Feinsicherung.

Was bedeuten die LED-Anzeigen?

Die gelbe LED leuchtet zeigt an, dass der Schaltausgang im eingeschalteten Zustand ist (Objekt erkannt). Die gelbe LED aus zeigt an, dass der Ausgang im Sperrzustand ist (kein Objekt erkannt).

Wie montiere ich den Detektor: bündig oder nicht bündig?

Der bündige Einbau (in ein Material) reduziert die Reichweite bis zum Funktionsverlust, wenn das Gerät nicht dafür ausgelegt ist. Halten Sie den Freiraum um die aktive Fläche ein. Für nicht bündig einbaubare Detektoren verwenden Sie eine nicht bündige Montage. Es sind Mindestabstände zwischen mehreren Detektoren einzuhalten (3 x S_n).

Was tun bei Kurzschluss?

Die ifm-Detektoren sind durch einen internen impulsförmigen Schutz gegen Überlast und Kurzschluss geschützt. Überprüfen Sie nach einem Kurzschluss die ordnungsgemäße Funktion des Geräts. Wenn das Problem weiterhin besteht, konsultieren Sie das Datenblatt.

Benötigt das Gerät Wartung?

Nein, dieses Gerät benötigt keine Wartung. Stellen Sie lediglich sicher, dass die aktive Fläche und der Freiraum frei von Ablagerungen und Fremdkörpern bleiben.

Wie entsorge ich den Detektor am Ende seiner Lebensdauer?

Das Gerät kann nicht repariert werden. Für die Entsorgung beachten Sie die geltenden nationalen Vorschriften zur umweltgerechten Entsorgung (Recycling elektronischer Komponenten).

BEDIENUNGSANLEITUNG KB5062 IFM

1 Sicherheitshinweise ....3
2 Bestimmungsgemäße Verwendung ....4
3 Montage....4

3.1 Hinweise für den bündigen und nichtbündigen Einbau ....4

4 Elektrischer Anschluss ....5

4.1 Anschlusssysteme ....5
4.2 Programmierung ....6
4.3 Bauform KI (mit Steckverbindung) 6

4.3.1 Programmierung über die Brücke im Stecker 6

4.3.2 Programmierung über die Anschlussbelegung (KGE - DC PNP/NPN) 6

4.4 Bauform KDE - Zweileitertechnik 6

4.4.1 Programmierung über die Anschlussbelegung (KDE - AC/DC PNP/NPN) 6

4.5 Bauform KDE - Dreileitertechnik 7
4.5.1 Programmierung über die Anschlussbelegung (KDE - DC PNP/NPN) .7
4.6 Bauform KIE / KGE 8
4.6.1 Programmierung über die Drahtbrücke 8

5 Bedien- und Anzeigeelemente 8
5.1 Beispiel Bauform KB 8
6 Einstellungen 9
6.1 Schaltabstand 9
7 Betrieb 9
8 Wartung, Instandsetzung, Entsorgung ....9
9 Begriffe 9

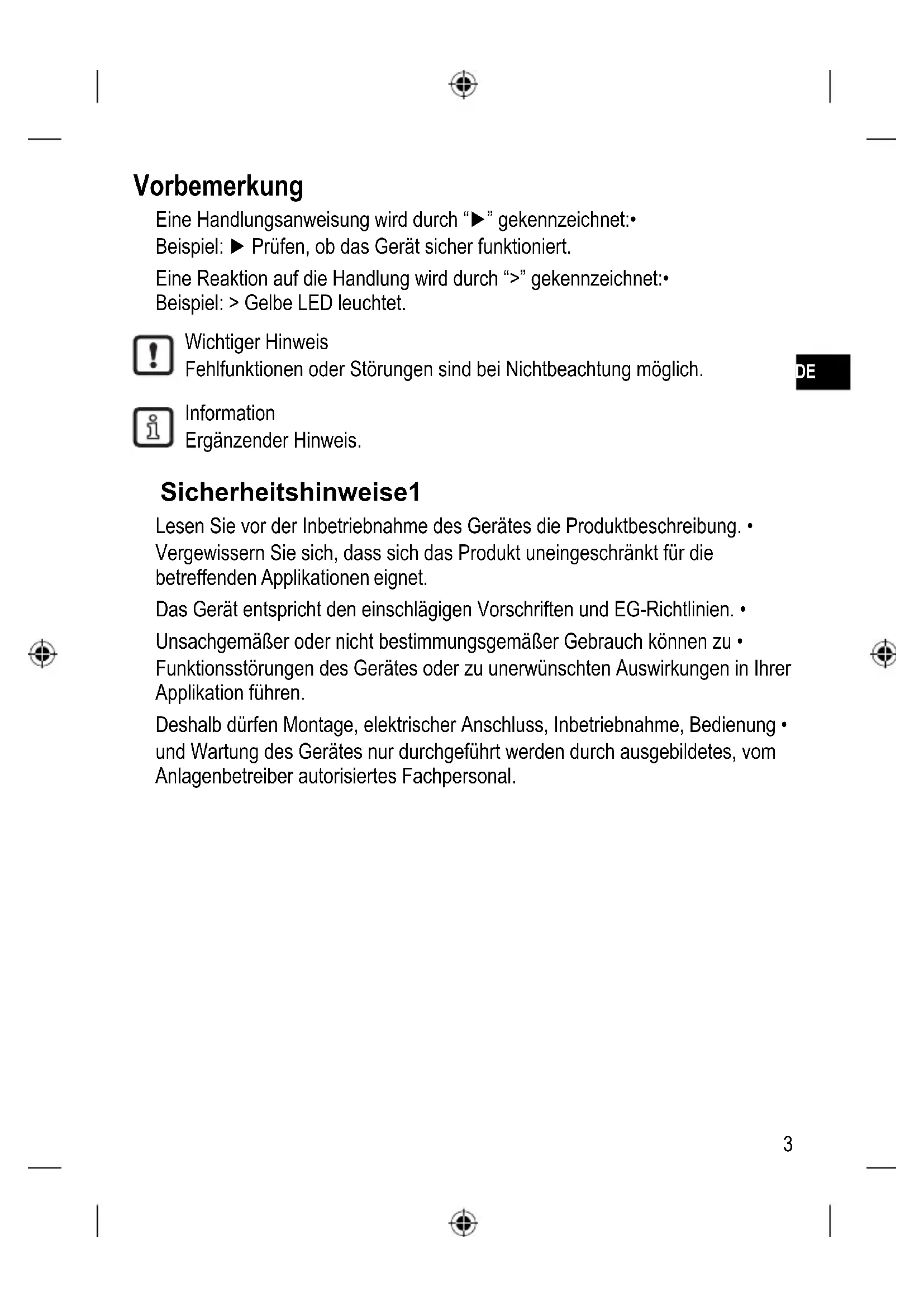

Vorbemerkung

Eine Handlungsanweisung wird durch "▶" gekennzeichnet:

Beispiel: ▶ Prüfen, ob das Gerät sicher funktioniert.

Eine Reaktion auf die Handlung wird durch “>” gekennzeichnet:

Beispiel: > Gelbe LED leuchtet.

Wichtiger Hinweis

Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich.

DE

Information

Ergänzender Hinweis.

Sicherheitshinweise1

Lesen Sie vor der Inbetriebnahme des Gerätes die Produktbeschreibung. •

Vergewissern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet.

Das Gerät entspricht den einschlägigen Vorschriften und EG-Richtlinien. •

Unsachgemäßer oder nicht bestimmungsgemäßer Gebrauch können zu •

Funktionsstörungen des Gerätes oder zu unerwünschten Auswirkungen in Ihrer Applikation führen.

Deshalb dürfen Montage, elektrischer Anschluss, Inbetriebnahme, Bedienung und Wartung des Gerätes nur durchgeführt werden durch ausgebildetes, vom Anlagenbetreiber autorisiertes Fachpersonal.

Bestimmungsgemäße Verwendung2

Der kapazitive Sensor erfasst berührungslos Metalle, nahezu alle Kunststoffe, • Glas, Keramik, Holz, Papier, Öle, Fette, Wasser und alle wasserhaltigen Materialien und meldet sie durch ein Schaltsignal.

Montage3

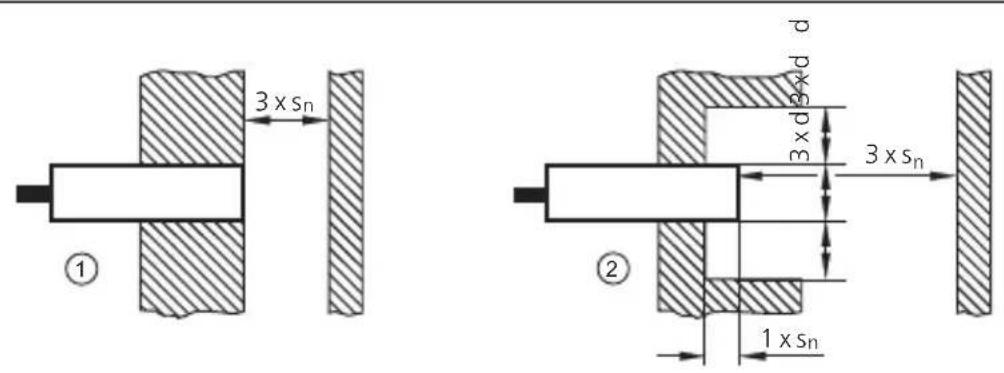

Hinweise für den bündigen und nichtbündigen Einbau3.1

Beim bündigen Einbau nichtbündiger Geräte verändern sich die Sensoreigenschaften bis hin zum Durchschaften (Funktionsverlust).

Freiräume an der aktiven Fläche beachten.

bündig1:

nicht bündig2:

S_n : Nennschaltabstand (siehe Datenblatt)

d: Durchmesser Gerät

Mindestabstände bei Montage mehrerer Schalter gleichen Typs beachten.

3 x Sₙ

d3xdd

S_n : Nennschaltabstand (siehe Datenblatt)

d: Durchmesser Gerät

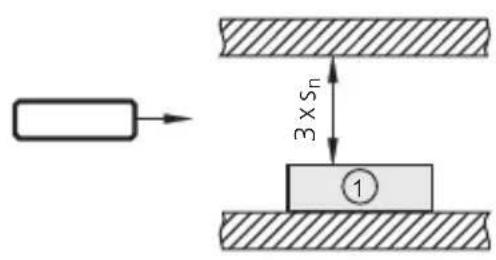

Mindestabstand bei Montage der Bauformen KD beachten ▶

3 × Sn ①

DE

1: Sensor Bauform KD (Einbau nur nichtbündig)

Die Abstände sind vom Anwender im Rahmen seiner Applikation selbst zu prüfen und festzulegen.

Elektrischer Anschluss4

Das Gerät darf nur von einer Elektrofachkraft installiert werden. Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.

Anlage spannungsfrei schalten.

Gerät nach den Angaben auf dem Typenschild anschließen.

Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen, falls dort angegeben.

Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen.

Anschlusssyteme4.1

Zweileitertechnik
Dreileitertechnik

+U_B/L1 ① ② ③ 0V/N

Miniatur-Sicherung (bei AC-Geräten)1:

n-schaltend2:

p-schaltend3:

Programmierung4.2

Bauform KI (mit Steckverbindung)4.3

Programmierung über die Brücke im Stecker4.3.1

Schließer programmiert (Auslieferungszustand)1:

Öffner programmiert2:

Programmierung über die Anschlussbelegung (KGE - DC PNP/NPN)4.3.2

2/4 L+ 1/3 L-

Bauform KDE - Zweileitertechnik4.4

Programmierung über die Anschlussbelegung (KDE - AC/DC PNP/NPN)4.4.1

Bauform KDE - Dreileitertechnik4.5

Programmierung über die Anschlussbelegung (KDE - DC PNP/NPN)4.5.1

NPN 1 L- 2 3 4 5 L+ NPN

NPN 1 2 3 4 5 L- L+

PNP 1 L+ 2 3 4 5 L-

PNP 1 L+ 2 3 4 5 L-

Adernfarben bei ifm-Kabeldosen:

BN (braun), BU (blau), BK (schwarz).

Bauform KIE / KGE4.6

Programmierung über die Drahtbrücke4.6.1

Schließer programmiert (Drahtbrücke geschlossen, Auslieferungszustand)1:

Öffner programmiert (Drahtbrücke offen)2:

Drahtbrücke mit geeignetem Werkzeug trennen.

Bedien- und Anzeigeelemente5

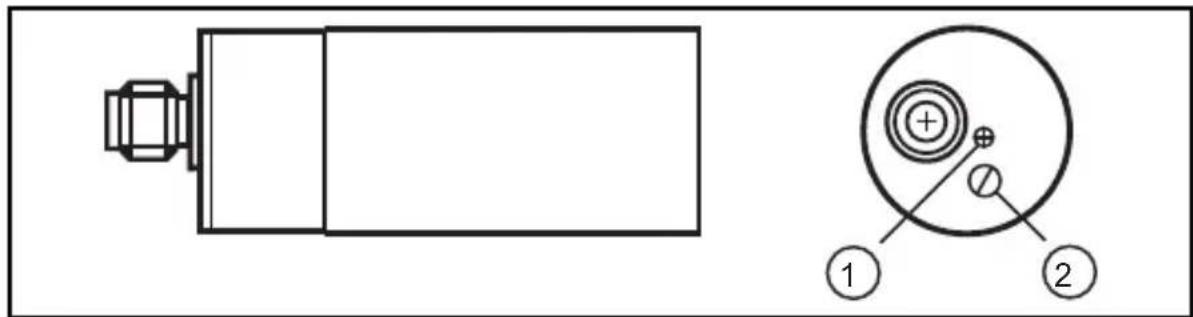

Beispiel Bauform KB5.1

Schaltabstand am Potentiometer mit beigelegtem Schraubendreher einstellen.

① - Φ + ② - Φ +

Schaltabstand vergrößern1:

Schaltabstand verkleinern2:

Betrieb7

Prüfen Sie, ob das Gerät sicher funktioniert. Bringen Sie das Gerät durch geeignete Maßnahmen zum Ansprechen.

Anzeige durch LED:

LED gelb aus: Schaltausgang gesperrt

LED gelb ein: Schaltausgang leitend

Wartung, Instandsetzung, Entsorgung8

Der Betrieb des Gerätes ist wartungsfrei. Für einwandfreies Funktionieren ist zu beachten:

Die aktive Fläche und ggf. ein Freiraum von Ablagerungen und Fremdkörpern • frei halten.

Eine Instandsetzung des Gerätes ist nicht möglich.

Entsorgen Sie das Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen.

Begriffe9

Aktive Schaltzone/ Aktive Zone

Bereich (Raum) über der aktiven Fläche, in dem der Sensor auf die Näherung von bedämpfendem Material reagiert.

Ausgangsfunktion

Schließer: Gegenstand im Bereich der aktiven Schaltzone – Ausgang durchgeschaltet.

Öffner: Gegenstand im Bereich der aktiven Schaltzone – Ausgang gesperrt.

Programmierbar: Öffner oder Schließer frei wählbar.

p-schaltend: Ausgangssignal positiv (gegen L−).

n-schaltend: Ausgangssignal negativ (gegen L+).

Bereitschaftsverzögerungszeit

Zeit, die der Sensor benötigt, um nach Anlegen der Betriebsspannung funktionsbereit zu sein (im Millisekundenbereich).

Hysterese

Differenz zwischen Ein- und Ausschaltpunkt.

Reststrom

Dient zur Eigenversorgung von 2-Leiter-Geräten; er fließt auch bei gesperrtem Ausgang über die Last.

Stromaufnahme

Der Strom zur Eigenversorgung von 3-Leiter-Gleichstromgeräten.

Schaltpunktdrift

Verschiebung des Schaltpunktes bei Veränderung der Umgebungsbedingungen (z. B. Temperatur, Druck, Luftfeuchtigkeit etc.).

Kurzschlussschutz

Sind ifm-Sensoren durch getakteten Kurzschlussschutz gegen Überstrom geschützt, kann bei Glühlampen, elektronischen Relais oder niederohmigen Verbrauchern der Kurzschlussschutz ansprechen!

Betriebsspannung

Spannungsbereich, in dem der Sensor sicher arbeitet. Es sollte eine stabilisierte und gut geglättete Gleichspannung verwendet werden! Restwelligkeit beachten!

Technische Daten und weitere Informationen unter www.ifm.com → Select your country → Datenblatt-Suche
