KB5062 - Détecteur de proximité capacitif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de proximité capacitif
Marque	IFM
Modèle	KB5062
Alimentation	10-30 V DC ou 20-250 V AC selon la version
Fonctions principales	Détection sans contact de métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau et fluides aqueux. Portée réglable par potentiomètre. Programmable en normalement ouvert (NO) ou normalement fermé (NF). Sortie PNP ou NPN selon le type.
Entretien et nettoyage	Aucun entretien requis. Maintenir la face active exempte de dépôts et corps étrangers.
Sécurité	Lire la description du produit avant mise en service. Montage, raccordement et mise en service réservés à du personnel qualifié. Respecter les règlements nationaux et internationaux.
Réparabilité	L'appareil ne peut pas être réparé. Élimination écologique selon les règlements nationaux en vigueur.
Informations générales	Notice d'utilisation de 31 pages. Données techniques disponibles sur www.ifm.com.

FOIRE AUX QUESTIONS - KB5062 IFM

Comment régler la portée du détecteur KB5062 ?

Utilisez le tournevis fourni pour tourner le potentiomètre situé sur l'appareil. Tournez dans le sens '+' pour augmenter la portée, dans le sens '-' pour la réduire. La portée nominale est indiquée dans la fiche technique.

Comment programmer la fonction de sortie (NO ou NF) ?

Selon le type de raccordement, la programmation s'effectue soit par shunt dans le connecteur (shunt fermé = NO, shunt ouvert = NF), soit par raccordement des fils (voir schémas dans la notice). La livraison standard est en normalement ouvert (NO).

Que faire si la LED jaune ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique et le câblage. Assurez-vous qu'aucun objet n'est dans la zone active. Si la LED reste éteinte, la sortie est à l'état bloqué. Un défaut peut provenir d'un court-circuit : après un court-circuit, vérifiez le bon fonctionnement de l'appareil.

Quels matériaux sont détectés par ce capteur capacitif ?

Le détecteur capacitif détecte sans contact les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux.

Comment raccorder électriquement le KB5062 ?

Le raccordement doit être effectué par un électricien qualifié, hors tension. Suivez les schémas de la notice selon le type de technologie (2 fils, 3 fils, AC/DC, PNP/NPN). Repérez les fils : BN = brun (+U_B/L1), BU = bleu (0V/N), BK = noir (sortie). Installez un fusible miniature si nécessaire.

Quelle est la signification des voyants LED ?

La LED jaune allumée indique que la sortie de commutation est à l'état passant (objet détecté). La LED jaune éteinte indique que la sortie est à l'état bloqué (aucun objet détecté).

Comment monter le détecteur : encastré ou non encastré ?

Le montage encastré (dans un matériau) réduit la portée jusqu'à perte de fonctionnement si l'appareil n'est pas prévu pour cela. Respectez la zone de dégagement autour de la face active. Pour les détecteurs non encastrables, utilisez un montage non encastré. Des distances minimales entre plusieurs détecteurs sont à respecter (3 x S_n).

Que faire en cas de court-circuit ?

Les détecteurs ifm sont protégés contre les surcharges et les courts-circuits par une protection pulsée interne. Après un court-circuit, vérifiez le bon fonctionnement de l'appareil. Si le problème persiste, consultez la fiche technique.

L'appareil nécessite-t-il un entretien ?

Non, cet appareil ne nécessite aucun entretien. Assurez-vous simplement que la face active et l'espace libre restent exempts de dépôts et de corps étrangers.

Comment éliminer le détecteur en fin de vie ?

L'appareil ne peut pas être réparé. Pour l'élimination, respectez les règlements nationaux en vigueur pour une mise au rebut écologique (recyclage des composants électroniques).

MODE D'EMPLOI KB5062 IFM

Notice d'utilisation

Détecteurs capacitifs

efectoriso

704550 / 00 01 / 2009

1 Consignes de sécurité....3 2 Fonctionnement et caractéristiques....4 3 Montage....4

3.1 Remarques sur le montage encastré ou non encastré....4

4 Raccordement électrique....5

4.1 Systèmes de raccordement....5 4.2 Programmation....6 4.3 Type KI (avec connecteur)....6

4.3.1 Programmation par shunt dans le connecteur....6

4.3.2 Programmation par raccordement (KGE - DC PNP/NPN)......6

4.4 Type KDE - technologie 2 fils....6 4.4.1 Programmation par raccordement (KDE - AC/DC PNP/NPN)......6 4.5 Type KDE - technologie 3 fils....7 4.5.1 Programmation par raccordement (KDE - DC PNP/NPN)....7 4.6 Type KIE / KGE 8 4.6.1 Programmation par shunt....8

5 Eléments de service et d'indication....8 5.1 Exemple type KB....8 6 Réglages....9 6.1 Portée....9 7 Fonctionnement....9 8 Maintenance, réparation, élimination....9 9 Définitions....9

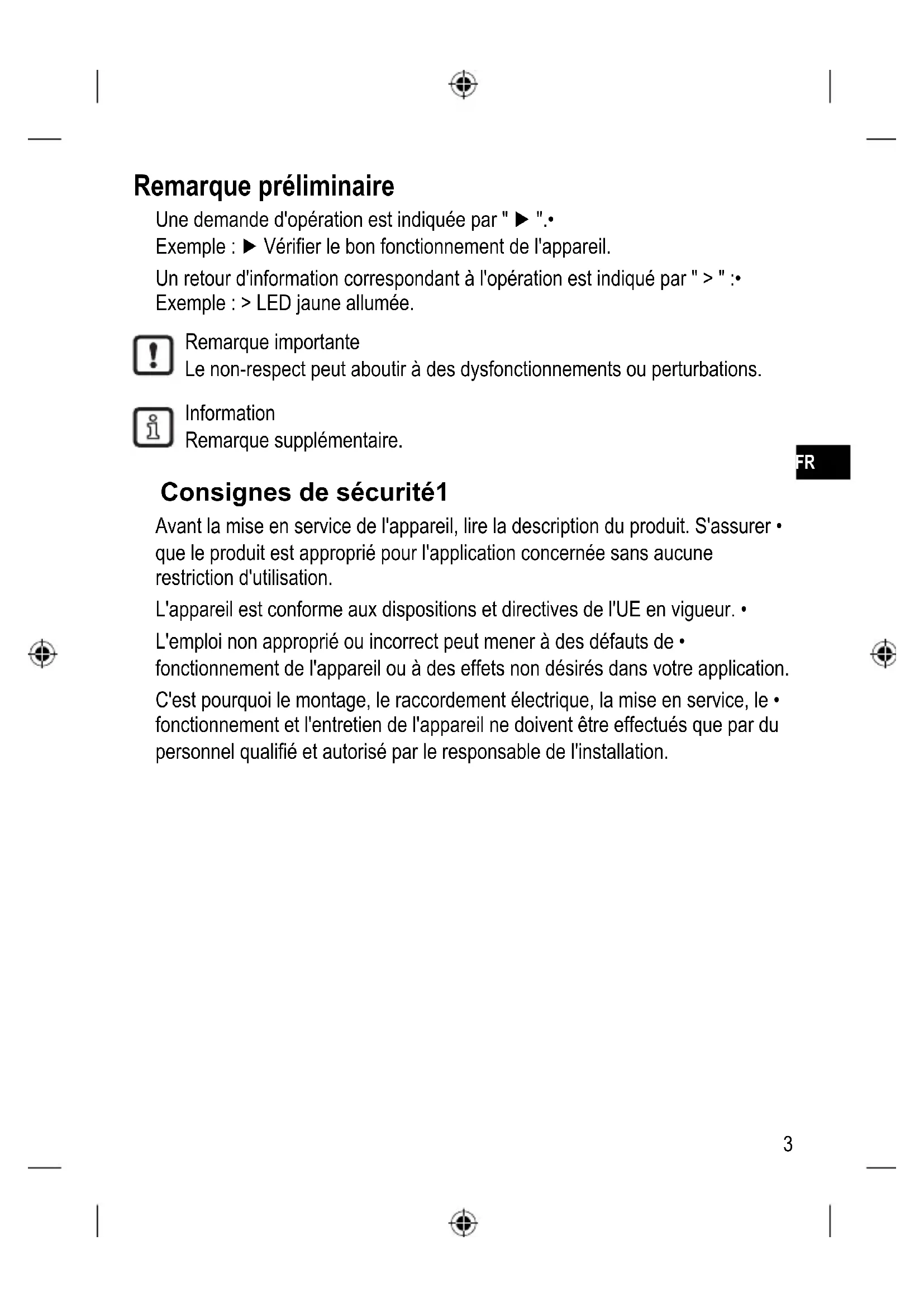

Remarque préliminaire

Une demande d'opération est indiquée par "▶".

Exemple : ▶ Vérifier le bon fonctionnement de l'appareil.

Un retour d'information correspondant à l'opération est indiqué par " > " :

Exemple : > LED jaune allumée.

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

Consignes de SÉCURITÉ1

Avant la mise en service de l'appareil, lire la description du produit. S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.

L'appareil est conforme aux dispositions et directives de l'UE en vigueur. •

L'emploi non approprié ou incorrect peut mener à des défauts de fonctionnement de l'appareil ou à des effets non désirés dans votre application.

C'est pourquoi le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien de l'appareil ne doivent être effectués que par du personnel qualifié et autorisé par le responsable de l'installation.

Fonctionnement et CARACTÉRISTIQUES2

Le détecteur capacitif détecte sans contact les métaux, presque tous les • plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux et indique leur présence par un signal de commutation.

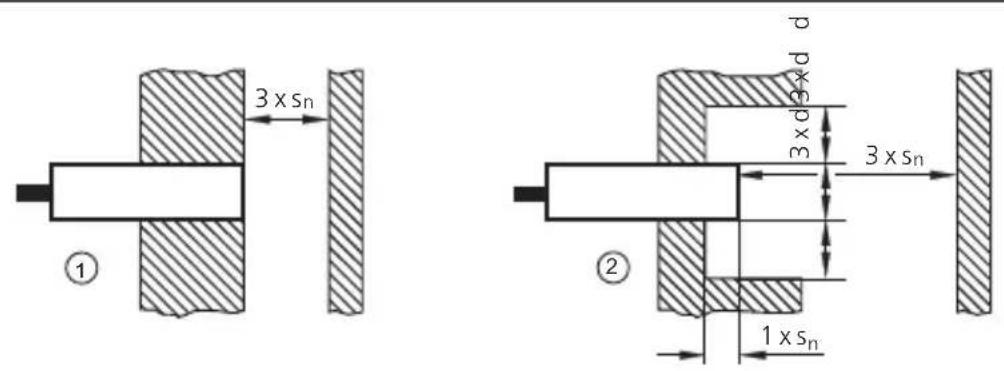

Remarques sur le montage encastré ou non encastré 3.1

Si des appareils non encastrables sont montés de façon encastrée, la portée diminue jusqu'à ce que l'appareil commute (perte de fonctionnement).

Respecter la zone de dégagement autour de la face active.

encastré1:

non encastré2:

S_n : portée nominale (voir fiche technique)

d : diamètre appareil

Respecter les distances minimales lorsque plusieurs détecteurs de la même version sont montés.

S_n : portée nominale (voir fiche technique)

d : diamètre appareil

Respecter la distance minimale lors du montage du type KD ▶

1: Détecteur du type KD (seulement montage non encastré)

Les distances doivent être déterminées par l'utilisateur pour son application.

Raccordement ÉLECTRIQUE4

L'appareil doit être monté par un électricien qualifié. Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Mettre l'installation hors tension.

Raccorder l'appareil selon les indications de l'étiquette.

Remarque : installer un fusible miniature selon la fiche technique, comme indiqué. Recommandation : après un court-circuit, vérifier le bon fonctionnement de l'appareil.

Systèmes de raccordement 4.1

technologie 2 fils technologie 3 fils

fusible miniature (pour des appareils AC)1:

commutation négative 2:

commutation positive 3:

Type KI (avec connecteur)4.3

Programmation par shunt dans le connecteur4.3.1

programmé en normalement ouvert (à la livraison)1:

programmé en normalement fermé2:

Programmation par raccordement (KGE - DC pnp/npn)4.3.2

Type KDE - technologie 2 fils 4.4

Programmation par raccordement (KDE - AC/DC PNP/NPN) 4.4.1

Programmation par raccordement (KDE - DC pnp/npn)4.5.1

Couleurs des fils conducteurs des connecteurs femelles ifm : BN (brun), BU (bleu), BK (noir).

Programmation par shunt4.6.1

programmé en normalement ouvert (shunt fermé, à la livraison)1:

programmé en normalement fermé (shunt ouvert)2:

Enlever le shunt à l'aide d'un outil approprié.

Exemple type KB5.1

Régler la portée via le potentiomètre en utilisant le tournevis fourni.

augmenter la portée1:

réduire la portée2:

FONCTIONNEMENT7

Vérifier le bon fonctionnement de l'appareil. Prendre des mesures appropriées pour obtenir une réponse de l'appareil.

Affichage par LED :

LED jaune éteinte : sortie de commutation à l'état bloqué

LED jaune allumée : sortie de commutation à l'état passant

Maintenance, réparation, ÉLIMINATION8

Cet appareil ne nécessite aucun entretien. Pour un bon fonctionnement, il faut respecter les indications suivantes :

La face active et l'espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers.

L'appareil ne peut pas être réparé.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

DÉFINITIONS9

Zone (espace libre) au-dessus de la face active dans laquelle le détecteur réagit lorsqu'on lui présente un matériau approprié (métal,...).

Fonction de sortie

Normalement ouvert (NO) : objet dans la zone active – sortie commutée.

Normalement fermé (NF) : objet dans la zone active – sortie bloquée.

Programmable : choix libre entre fonction NF ou NO.

Commutation positive : signal de sortie positif (raccordement à L-)

Commutation négative : signal de sortie négatif (raccordement à L+)

Retard à la disponibilité

Temps nécessaire au détecteur pour être disponible après la mise sous tension (de l'ordre de quelques millisecondes).

Hystérésis

Différence entre point d'enclenchement et de déclenchement.

Courant résiduel

Courant assurant l'alimentation interne d'appareils à 2 fils; il s'écoule aussi à travers la charge quand la sortie est non enclenchée.

Consommation

Courant assurant l'alimentation interne d'appareils à 3 fils DC.

Dérive du point de commutation

Déplacement du point de commutation si les conditions d'environnement changent (par ex. température, pression, humidité, etc.).

Protection des courts-circuits

Les gammes de détecteurs d'ifm ayant la protection contre les surcharges et les courts-circuits ont une protection pulsée interne contre les courts-circuits garantissant la non-destruction de l'appareil en cas de court-circuit.

Tension d'alimentation

Plage de tension dans laquelle le détecteur fonctionne de manière fiable. Une tension DC stabilisée et bien lissée doit être utilisée ! Il faut prendre en compte l'ondulation résiduelle !

Données techniques et informations supplémentaires sur notre site web à www.ifm.com → Select your country → Fiche technique :
