Type de produit	Détecteur de proximité capacitif
Marque	IFM
Modèle	KG0006
Portée nominale (Sn)	8 mm
Matériaux détectables	Métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau et matériaux aqueux
Type de montage	Non encastré, avec flasque de fixation
Adaptation	Automatique au produit à détecter
Raccordement électrique	Fils BN (brun) et BU (bleu) – selon étiquette
Alimentation	10-36 V DC (typique)
Sortie	Signal de commutation (PNP/NPN selon variante)
LED jaune	Allumée quand la sortie est commutée
LED rouge	Clignote à 1 Hz (zone non sûre) ou à 8 Hz (erreur interne/réglage)
Réglage	Par apprentissage automatique : bouton, 5 s pour entrer en mode programmation
Blocage/Déblocage	Pression longue de 10 s
Entretien	Garder la face active propre, sans dépôts ni corps étrangers
Sécurité	Mettre l'installation hors tension avant le raccordement
Réparabilité	Réglage reset possible : appuyer deux fois sur le bouton en cas d'erreur
Poids	Env. 50 g (estimation)
Dimensions	Environ 50 x 50 x 30 mm (estimation)

FOIRE AUX QUESTIONS - KG0006 IFM

Quels matériaux le KG0006 détecte-t-il ?

Le détecteur de proximité capacitif IFM KG0006 détecte les métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau et tous les matériaux aqueux, sans contact.

Quelle est la portée de détection ?

La portée nominale (Sn) est de 8 mm mesurée sur une plaque mise à la terre ou sur l'eau. Pour d'autres matériaux, la portée peut être inférieure.

Comment régler le détecteur pour un nouveau produit ?

1. Appuyer sur le bouton pendant 5 s (LED jaune clignote à 1 Hz). 2. Placer le produit dans la zone de détection et appuyer brièvement. 3. Enlever le produit jusqu'à ce que la LED rouge s'éteigne. 4. Appuyer une fois pour valider. L'appareil adapte automatiquement le seuil de commutation.

Comment verrouiller le détecteur pour éviter une reprogrammation ?

Appuyer sur le bouton pendant 10 s. Après ce délai, les LED s'éteignent : l'appareil est bloqué. Pour débloquer, répéter la même opération (10 s).

Que signifie la LED jaune allumée ?

La LED jaune allumée indique que la sortie est commutée, c'est-à-dire qu'un produit est détecté dans la zone de détection.

Que signifie la LED rouge clignotante ?

Une LED rouge clignotant à 1 Hz signifie une zone de fonctionnement non sûre. Un clignotement à 8 Hz indique une erreur interne ou d'erreur de réglage.

Comment monter le détecteur KG0006 ?

Le montage est non encastré. Utiliser la flasque de fixation avec les écrous fournis. Respecter les distances minimales entre plusieurs détecteurs (voir notice) et garder la face active dégagée.

Quels sont les fils de raccordement ?

Les fils sont codés par couleur : BN (brun) et BU (bleu). Raccorder strictement selon les indications de l'étiquette. Mettre l'installation hors tension avant le raccordement.

Que faire si la LED rouge clignote à 8 Hz après le réglage ?

C'est une erreur de réglage : l'intervalle entre les signaux amorti/non amorti est trop court. Appuyer deux fois sur le bouton de réglage pour passer en mode fonctionnement sans changer le seuil. Si le problème persiste, répéter la procédure avec des produits plus distincts.

Peut-on détecter l'eau avec ce détecteur ?

Oui, le KG0006 détecte l'eau et tous les matériaux aqueux. La portée de 8 mm est mesurée sur l'eau ou une plaque métallique mise à la terre.

MODE D'EMPLOI KG0006 IFM

efectoriso®

Détecteur de proximité capacitif KG/P UC

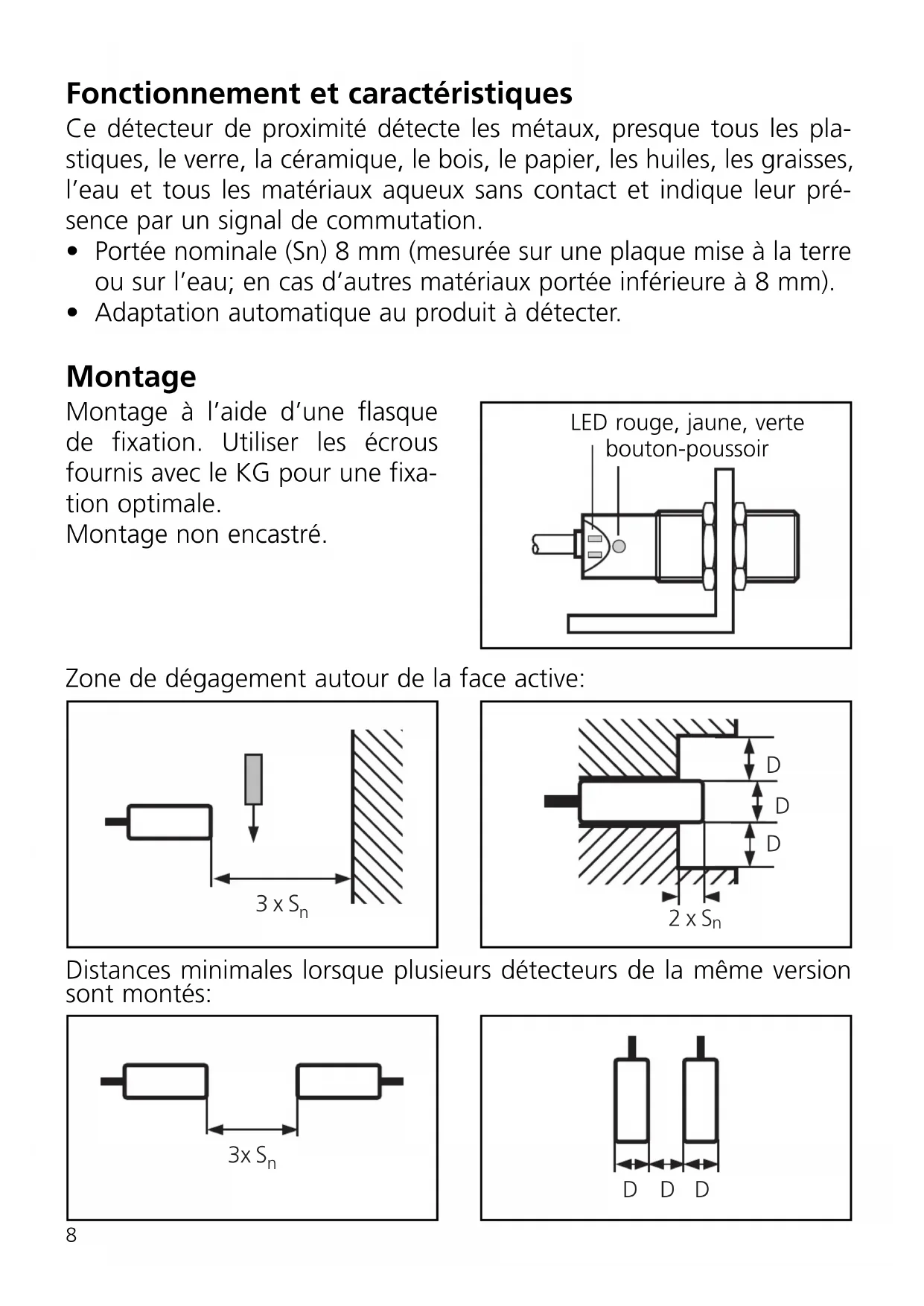

Fonctionnement et caractéristiques

Ce détecteur de proximité détecte les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les matériaux aqueux sans contact et indique leur présence par un signal de commutation.

• Portée nominale (Sn) 8 mm (mesurée sur une plaque mise à la terre ou sur l'eau ; en cas d'autres matériaux, portée inférieure à 8 mm).
• Adaptation automatique au produit à détecter.

Montage

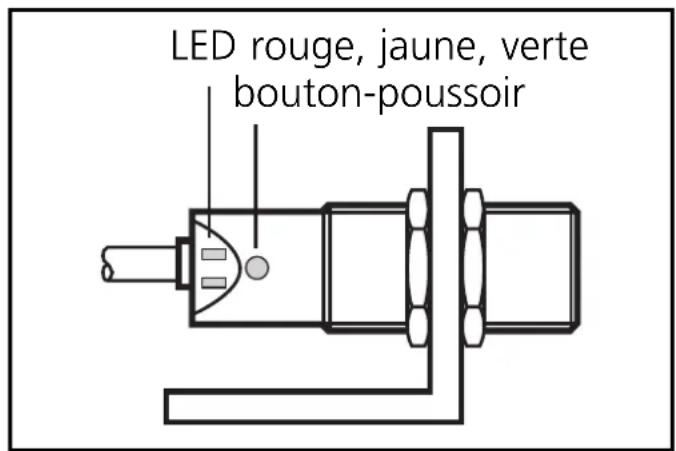

Montage à l'aide d'une flasque de fixation. Utiliser les écrous fournis avec le KG pour une fixation optimale.

Montage non encastré.

Zone de dégagement autour de la face active:

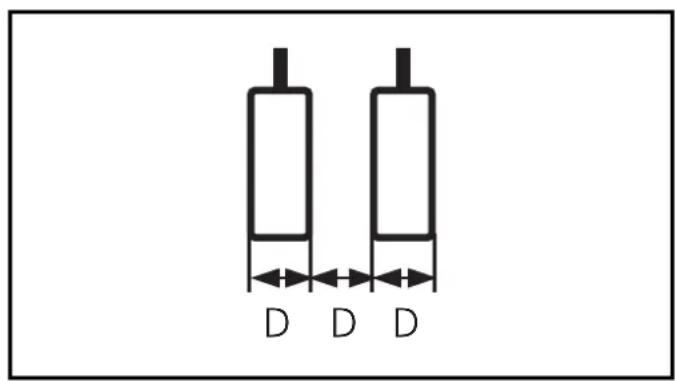

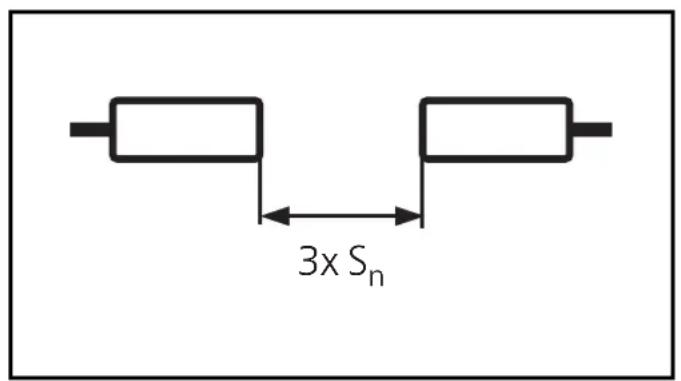

Distances minimales lorsque plusieurs détecteurs de la même version sont montés:

Raccordement électrique

Mettre l'installation hors tension avant le raccordement du détecteur de proximité. Raccordement strictement selon les indications de l'étiquette.

Couleurs des fils : BN = brun, BU = bleu.

Réglage

L'appareil reconnaît les états "amorti" (= produit présent) et "non amorti" (= produit absent) et choisit le seuil de commutation optimal.

1

Appuyer pendant 5s.

La LED jaune clignote à 1 Hz (= l’appareil est en mode programmation);

2

Placer le produit dans la zone de détection de l'appareil et appuyer brièvement sur le bouton.

La LED jaune s'éteint brièvement, ensuite elle clignote à 2 Hz.

En plus, la LED rouge clignote à 1 Hz.

3

Enlever le produit ou augmenter la distance entre celui-ci et l'appareil jusqu'à ce que la LED rouge s'éteigne.

La LED jaune continuent à clignoter à 2 Hz.La LED rouge s'éteint.

Si la LED rouge clignote à 8 Hz, l'intervalle entre le signal "amorti" et le signal "non amorti" est trop court. Appuyer deux fois sur le bouton de réglage. Ensuite l'appareil passe au mode de fonctionnement sans changer le seuil de commutation.

4

Appuyer une fois.

La LED jaune s’éteint brièvement (= l’appareil est en mode fonctionnement).

Les étapes de réglage nos. 2 et 3 peuvent également être effectuées en ordre inverse : d'abord régler sans produit présent, ensuite placer le produit dans la zone de détection jusqu'à ce que la LED rouge s'éteigne.

Si le réglage du seuil de commutation n'est pas possible (l'intervalle entre les signaux pour "amorti"/"non amorti" est trop court), la LED rouge clignote après l'étape de réglage no. 4 (= erreur de réglage). Appuyer une fois sur le bouton de réglage. Ensuite l'appareil passe au mode de fonctionnement sans changer le seuil de commutation.

Blocage / déblocage

L'appareil peut être verrouillé afin d'éviter une mauvaise programmation non intentionnelle:

Appuyer pendant 10s.		La LED jaune clignote à 1 Hz;après 10s les LED s’éteignent,l’appareil est bloqué.
Appuyer pendant 10s.		Après 10s les LED s’éteignent, le blocage est annulé.

Fonctionnement

Vérifier le bon fonctionnement du détecteur.

Pour un bon fonctionnement, il faut respecter les indications suivantes :

- La face active et la zone de dégagement doivent être dégagées de toute présence de dépôts et de corps étrangers, notamment en cas de montage avec la face active vers le haut.

Signification des LED :

LED jaune allumée	sortie est commutée
LED rouge clignote à 1 Hz	zone de fonctionnement non sûre.
LED rouge clignote à 8 Hz	erreur interne, erreur de réglage.
