MODE D'EMPLOI KG5025 IFM

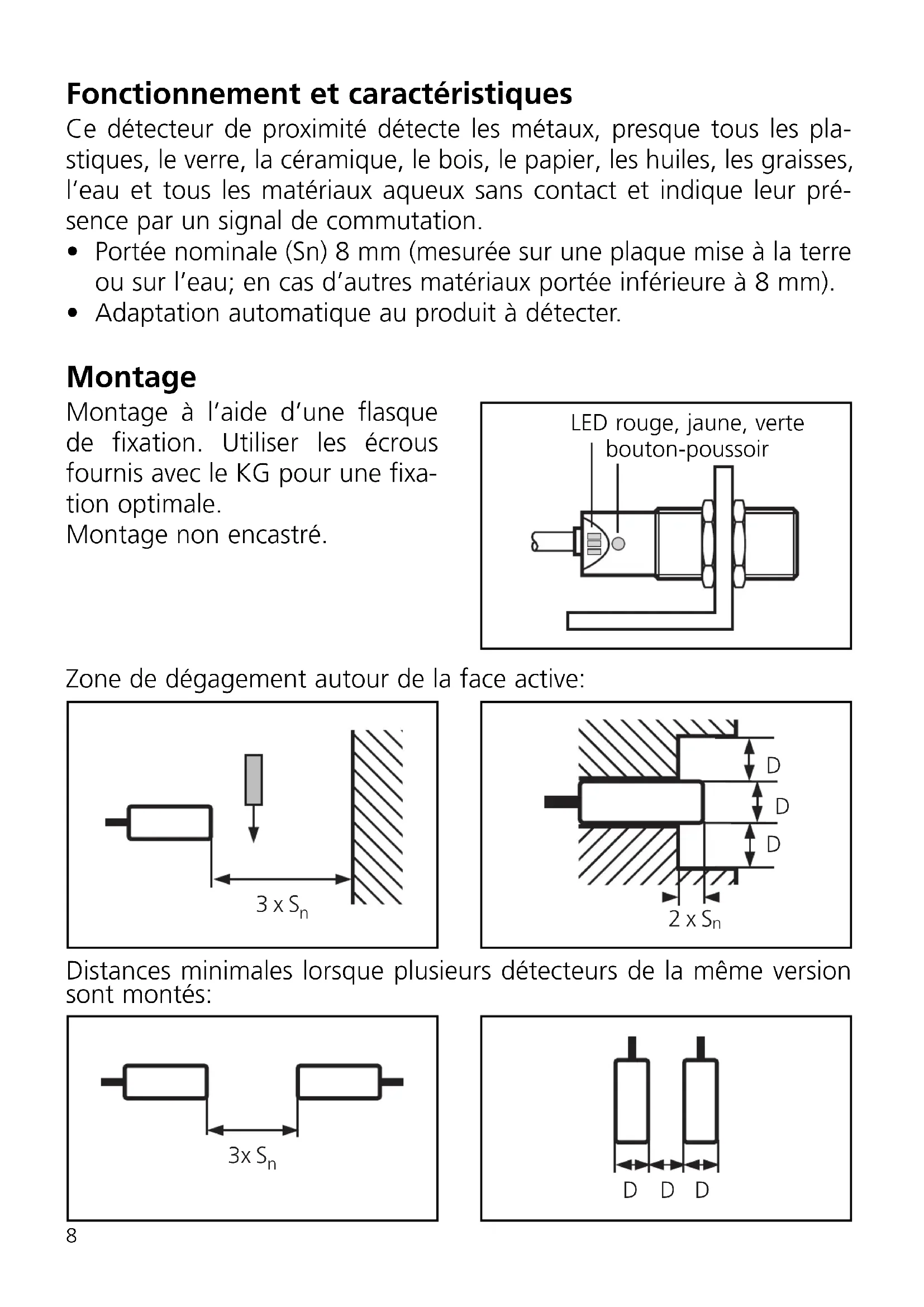

LED green lights unit is ready for operation. LED yellow lights output is switched. LED red lights uncertain working range. LED red flashes internal malfunction, adjustment error. LED’s yellow + red simultaneous flashing: output is short-circuited. Press for 10s. The yellow and green LED’s flash alternately; after 10s the LEDs go out, the unit is locked. Press for 10s. After 10s the LED’s go out, locking is annulled.Fonctionnement et caractéristiques Ce détecteur de proximité détecte les métaux, presque tous les pla- stiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l’eau et tous les matériaux aqueux sans contact et indique leur pré- sence par un signal de commutation.
- Portée nominale (Sn) 8 mm (mesurée sur une plaque mise à la terre ou sur l’eau; en cas d’autres matériaux portée inférieure à 8 mm).
- Adaptation automatique au produit à détecter. Montage Montage à l’aide d’une flasque de fixation. Utiliser les écrous fournis avec le KG pour une fixa- tion optimale. Montage non encastré.

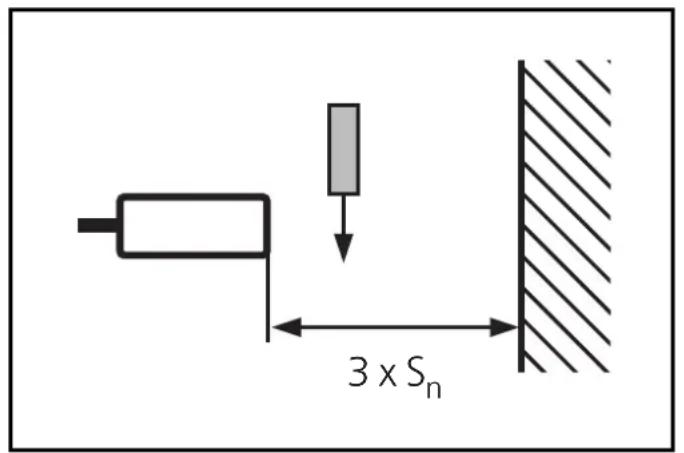

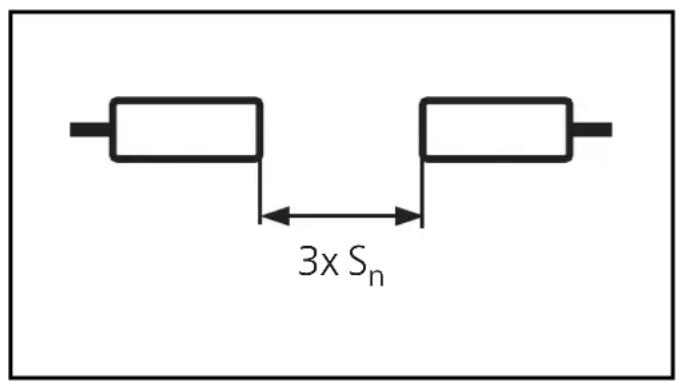

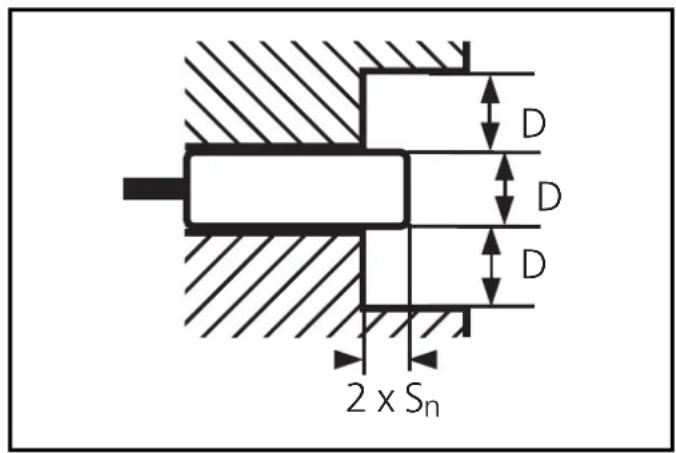

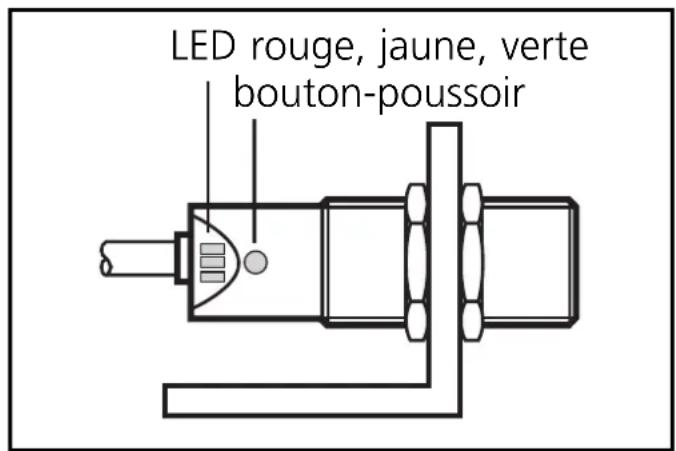

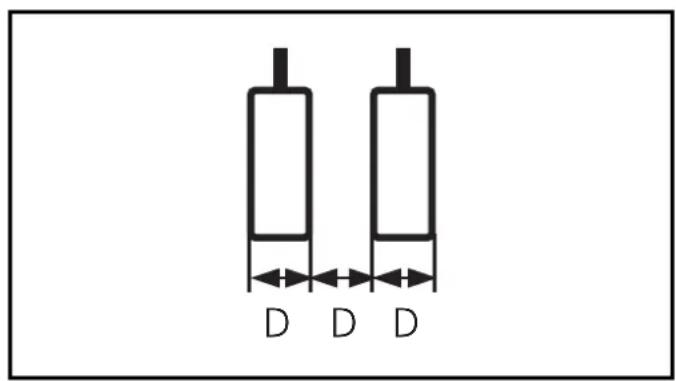

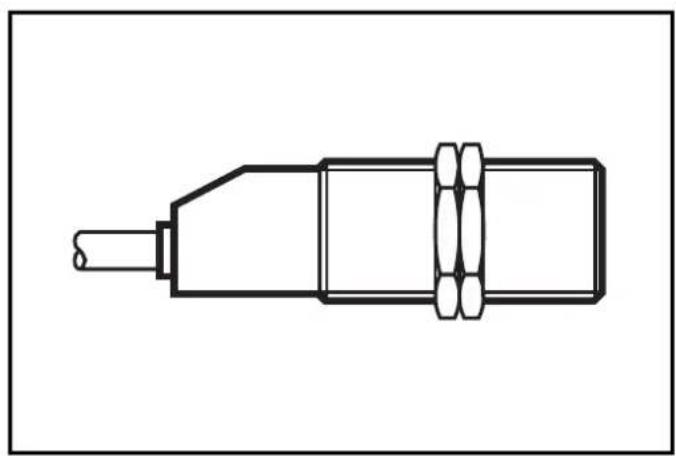

bouton-poussoir LED rouge, jaune, verte Zone de dégagement autour de la face active: Distances minimales lorsque plusieurs détecteurs de la même version sont montés:Raccordement électrique Mettre l’installation hors tension avant le raccordement du détecteur de proximité. Raccordement strictement selon les indi- cations de l’étiquette. Couleurs des fils: BN = brun, BU = bleu, BK = noir. Réglage L'appareil reconnaît les états "amorti" (= produit présent) et "non amorti" (= produit absent) et choisit le seuil de commutation optimal.
Les LED jaune et verte clignotent alternativement (= l’appareil est en mode programmation); Enlever le produit ou augmenter la distance entre celui-ci et l'appareil jusqu'à ce que la LED rouge s'éteigne. Si la LED rouge ne s'éteint pas, l'intervalle entre le signal "amorti" et le signal "non amorti" est trop court. Appuyer deux fois sur le bouton de réglage. Ensuite l'appareil passe au mode de fonctionnement sans changer le seuil de commutation.
Les LED jaune et verte ontinuent à clignoter alternativement. La LED rouge s'éteint. Appuyer une fois.
Les LED jaune et verte s’éteignent pendant env. 1s, ensuite la LED verte s’allume (= l’appareil est en mode fonctionnement). Placer le produit dans la zone de détection de l'appareil et appuyer brièvement sur le bouton.
Les LED jaune et verte s'éteignent brièvement et ensuite elles clignotent rapidement et alternativement. La LED rouge s'allume. Les étapes de réglage nos. 2 et 3 peuvent également être effectuées en ordre inverse: d'abord régler sans produit présent, ensuite placer le produit dans la zone de détection jusqu'à ce que la LED rouge s'éteigne.Si le réglage du seuil de commutation n'est pas possible (l'inter- valle entre les signaux pour "amorti"/"non amorti" est trop court), la LED rouge clignote après l'étape de réglage no. 4 (= erreur de réglage). Appuyer une fois sur le bouton de réglage. Ensuite l'appareil passe au mode de fonctionnement sans chan- ger le seuil de commutation. Blocage / Déblocage L'appareil peut être verrouillé afin d'éviter une mauvaise programma- tion non intentionnelle: Fonctionnement Vérifier le bon fonctionnement du détecteur. Pour un bon fonctionnement il faut respecter les indications suivantes:
- La face active et la zone de dégagement doivent être dégagées de toute présence de dépôts et de corps étrangers, notamment en cas de montage avec la face active vers le haut. Signification des LED:
LED verte alluméel’appareil est operationnel LED jaune allumée sortie est commutée LED rouge allumée zone de fonctionnement non sûre. LED rouge clignote erreur interne, erreur de réglage. LED jaune + rouge LED jaune + rouge clignotent simultanément: sortie en état de court-circuit Appuyer pendant 10s. Les LED jaune et verte clignotent alternativement; après 10s les LED s’éteignent, la cellule est bloquée. Appuyer pendant 10s. Après 10s les LED s’éteignent, le déblocage est annulé.
