KG0007 - Détecteur de proximité IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de proximité capacitif
Marque	IFM
Modèle	KG0007
Portée nominale (Sn)	8 mm (sur plaque mise à la terre ou eau)
Matériaux détectés	Métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau et matériaux aqueux
Alimentation	10-36 V DC (estimation)
Sortie	Commutée (LED jaune allumée si sortie active)
Raccordement électrique	Câble 3 fils (BN = brun, BU = bleu)
Montage	Non encastré, à l'aide d'une flasque de fixation
Zone de dégagement	100 mm autour de la face active
Distance entre détecteurs	200 mm (minimum entre deux appareils)
Indicateurs LED	LED jaune (sortie), LED rouge (zone non sûre/erreur)
Programmation	Teach-in automatique par bouton
Blocage	Verrouillage par pression longue (10 s) pour éviter programmation involontaire
Protection	IP67 (estimation)
Matériau du boîtier	Acier inoxydable (estimation)
Température de fonctionnement	-25 à 70 °C (estimation)
Dimensions	M30 x 1.5 (estimation)
Poids	Environ 80 g (estimation)
Entretien	Nettoyer la face active et la zone de dégagement des dépôts et corps étrangers
Sécurité	Mettre hors tension avant raccordement
Pièces détachées	Aucune pièce détachable, appareil non réparable

FOIRE AUX QUESTIONS - KG0007 IFM

Quels matériaux ce détecteur peut-il détecter ?

Ce détecteur de proximité capacitif détecte les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les matériaux aqueux.

Quelle est la portée nominale du KG0007 ?

La portée nominale (Sn) est de 8 mm, mesurée sur une plaque mise à la terre ou sur l'eau. Pour d'autres matériaux, la portée peut être inférieure.

Comment programmer le détecteur ?

Appuyez sur le bouton pendant 5 secondes (LED jaune clignote à 1 Hz). Placez le produit dans la zone de détection et appuyez brièvement sur le bouton. La LED jaune clignote à 2 Hz et la LED rouge clignote à 1 Hz. Enlevez le produit jusqu'à ce que la LED rouge s'éteigne, puis appuyez une fois sur le bouton. La LED jaune s'éteint brièvement, l'appareil est en mode fonctionnement.

Comment verrouiller le détecteur pour éviter une reprogrammation ?

Appuyez sur le bouton pendant 10 secondes. La LED jaune clignote à 1 Hz, puis les LED s'éteignent après 10 secondes : l'appareil est bloqué. Pour débloquer, répétez la même opération.

Que signifie la LED rouge qui clignote ?

Si la LED rouge clignote à 1 Hz, la zone de fonctionnement n'est pas sûre. Si elle clignote à 8 Hz, cela indique une erreur interne ou une erreur de réglage.

Quel type de montage est recommandé ?

Le montage est non encastré. Utilisez la flasque de fixation fournie et respectez une zone de dégagement minimale de 100 mm autour de la face active.

Comment raccorder électriquement le détecteur ?

Mettez l'installation hors tension. Raccordez les fils selon les couleurs : BN = brun (alimentation positive) et BU = bleu (masse). Suivez strictement le schéma sur l'étiquette.

Puis-je utiliser ce détecteur pour des liquides ?

Oui, il détecte l'eau, les huiles, les graisses et tous les matériaux aqueux sans contact.

Que faire en cas d'erreur de réglage (LED rouge clignote à 8 Hz) ?

Si l'intervalle entre les signaux amorti et non amorti est trop court, appuyez deux fois sur le bouton de réglage. L'appareil passe en mode fonctionnement sans changer le seuil. Si l'erreur persiste, appuyez une fois pour confirmer.

Comment entretenir le détecteur ?

Veillez à ce que la face active et la zone de dégagement soient exemptes de dépôts et de corps étrangers, surtout si la face active est orientée vers le haut.

MODE D'EMPLOI KG0007 IFM

efectoriso

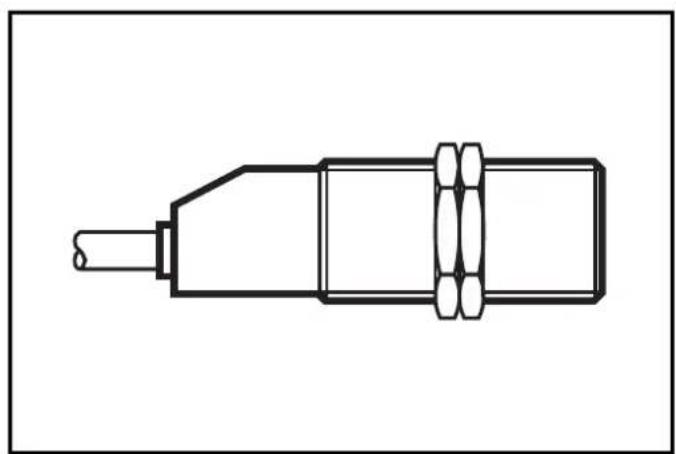

Déteur de proximécapacitif KG/P UC

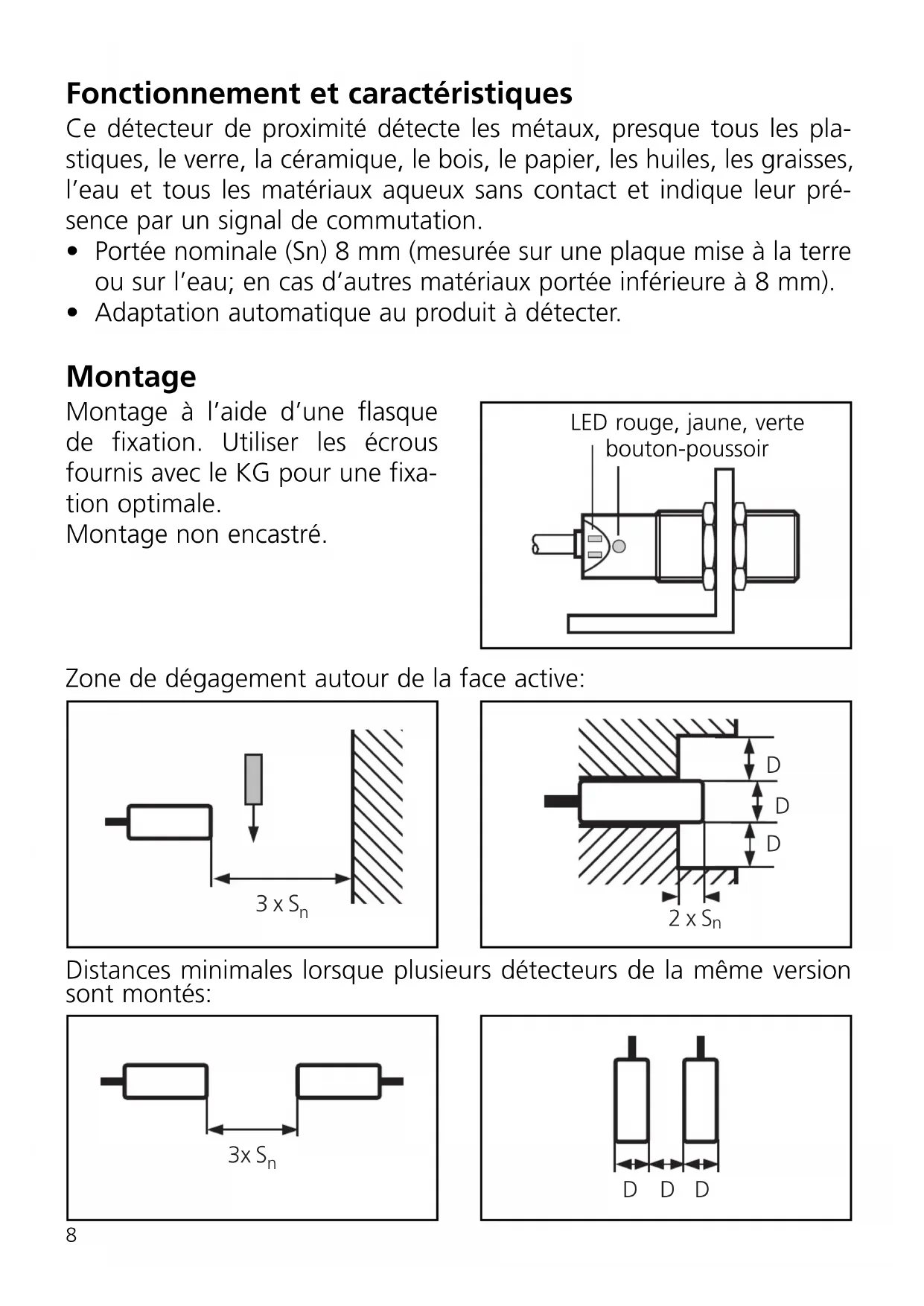

Fonctionnement et caractéristiques

Ce détecteur de proximité détecte les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les matériaux aqueux sans contact et indique leur présence par un signal de commutation.

• Portée nominale (Sn) 8 mm (mesurée sur une plaque mise à la terre ou sur l'eau; en cas d'autres matériaux, portée inférieure à 8 mm).
• Adaptation automatique au produit à détecter.

Montage

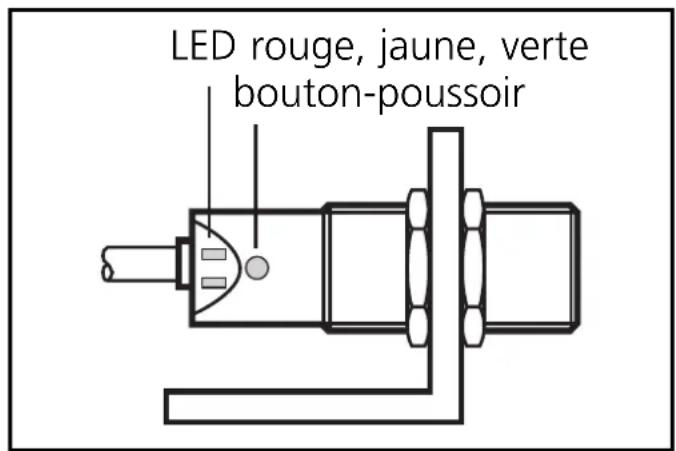

Montage à l'aide d'une flasque de fixation. Utiliser les écrous fournis avec le KG pour une fixation optimale.

Montage non encastré.

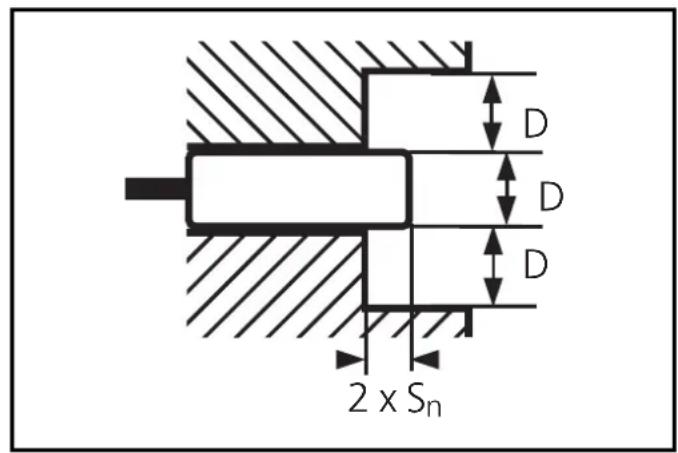

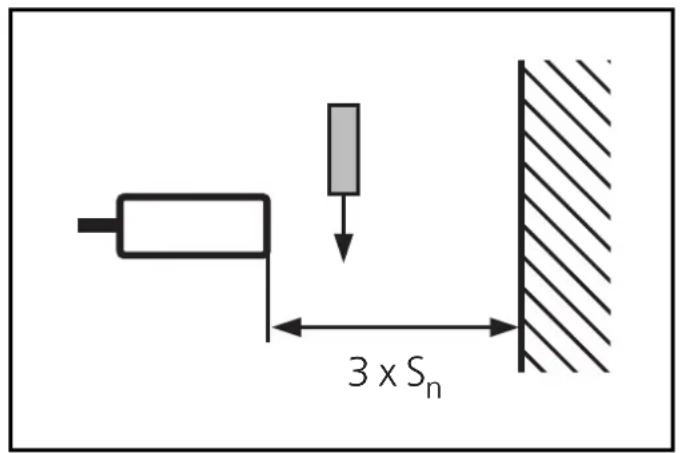

Zone de dégagement autour de la face active:

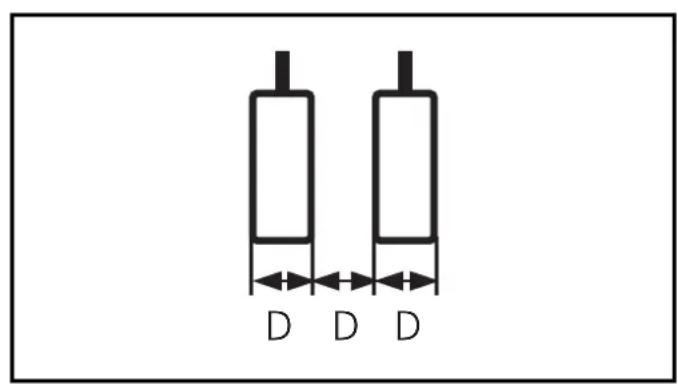

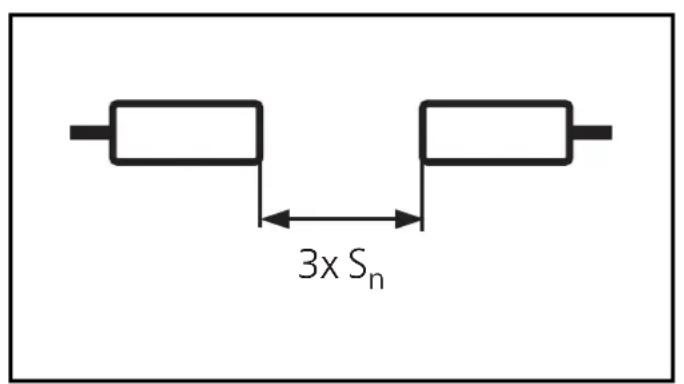

Distances minimales lorsque plusieurs détecteurs de la même version sont montés:

Raccordement électrique

Mettre l'installation hors tension avant le raccordement du détecteur de proximité. Raccordement strictement selon les indications de l'étiquette.

Couleurs des fils : BN = brun, BU = bleu.

Réglage

L'appareil reconnaît les états "amorti" (= produit présente) et "non amorti" (= produit absent) et désigne le seul de commutation optimal.

1

Appuyer pendant 5s.

La LED jaune clignote à 1 Hz (= l'appareil est en mode programmation);

2

Placer le produit dans la zone de détction de l'appareil et appuyer brièvement sur le bouton.

→

La LED jaune s'éteint brièvement, ensuite elle clignote à 2 Hz. En plus, la LED rouge clignote à 1 Hz.

3

Enlever le produit ou augmenter la distance entre celui-ci et l'appareil jusqu'à ce que la LED rouge s'éteigne.

La LED jaune continuant à clignoter à 2 Hz. La LED rouge s'éteint.

Si la LED rouge clignote à 8 Hz, l'intervalle entre le signal "amorti" et le signal "non amorti" est trop court. Appuyer deux fois sur le bouton de réglage. Ensuite l'appareil passe au mode de fonctionnement sans changer le seuil de commutation.

4

Appuyer une fois.

→

La LED jaune s'eteint brièvement (= l'appareil est en mode fonctionnement).

Les étapes de réglage nos. 2 et 3 peuvent également être effectuées en ordre inverse : d'abord régler sans produit présent, ensuite placer le produit dans la zone de détection jusqu'à ce que la LED rouge s'éteigne.

Si le réglage du seuil de commutation n'est pas possible (l'intervalle entre les signaux pour "amorti"/"non amorti" est trop court), la LED rouge clignote après l'étape de réglage no. 4 (= erreur de réglage). Appuyer une fois sur le bouton de réglage. Ensuite l'appareil passe au mode de fonctionnement sans changer le seuil de commutation.

Blocage / déblocage

L'appareil peut être verrouillé afin d'éviter une mauvaise programmation non intentionnelle:

Appuyer pendant 10s.	La LED jaune clignote à 1 Hz; après 10s les LED s'éteignent, l'appareil est bloqué.
Appuyer pendant 10s.	Après 10s les LED s'éteignent, le blocage est annulé.

Fonctionnement

Vérifier le bon fonctionnement du détecteur.

Pour un bon fonctionnement, il faut respecter les indications suivantes :

• La face active et la zone de dégagement doivent être dégagées de toute présence de dépôts et de corps étrangers, notamment en cas de montage avec la face active vers le haut.

Signification des LED :

LED jaune allumée	sortie est commutée
LED rouge clignote à 1 Hz	zone de fonctionnement non sure.
LED rouge clignote à 8 Hz	erreur interne, erreur de réglage.
