KG0007 - Näherungssensor IFM - Kostenlose Bedienungsanleitung

Produkttyp	Kapazitiver Näherungssensor
Marke	IFM
Modell	KG0007
Nennschaltabstand (Sn)	8 mm (auf geerdeter Platte oder Wasser)
Erkannte Materialien	Metalle, Kunststoffe, Glas, Keramik, Holz, Papier, Öle, Fette, Wasser und wasserhaltige Materialien
Spannungsversorgung	10-36 V DC (Schätzung)
Ausgang	Schaltausgang (gelbe LED leuchtet bei aktivem Ausgang)
Elektrischer Anschluss	3-Leiter-Kabel (BN = braun, BU = blau)
Montage	Nicht bündig, mit Montageflansch
Freizone	100 mm um die aktive Fläche
Abstand zwischen Sensoren	200 mm (mindestens zwischen zwei Geräten)
LED-Anzeigen	Gelbe LED (Ausgang), rote LED (unsicherer Bereich/Fehler)
Programmierung	Automatisches Teach-in per Taster
Verriegelung	Verriegelung durch Langdruck (10 s) zur Vermeidung unbeabsichtigter Programmierung
Schutzart	IP67 (Schätzung)
Gehäusematerial	Edelstahl (Schätzung)
Betriebstemperatur	-25 bis 70 °C (Schätzung)
Abmessungen	M30 x 1,5 (Schätzung)
Gewicht	ca. 80 g (Schätzung)
Wartung	Aktive Fläche und Freizone von Ablagerungen und Fremdkörpern reinigen
Sicherheit	Vor dem Anschließen spannungsfrei schalten
Ersatzteile	Keine austauschbaren Teile, Gerät nicht reparierbar

Häufig gestellte Fragen - KG0007 IFM

Welche Materialien kann dieser Sensor erkennen?

Dieser kapazitive Näherungssensor erkennt Metalle, fast alle Kunststoffe, Glas, Keramik, Holz, Papier, Öle, Fette, Wasser und alle wasserhaltigen Materialien.

Was ist der Nennschaltabstand des KG0007?

Der Nennschaltabstand (Sn) beträgt 8 mm, gemessen auf einer geerdeten Platte oder auf Wasser. Bei anderen Materialien kann der Abstand geringer sein.

Wie programmiere ich den Sensor?

Drücken Sie den Taster 5 Sekunden lang (gelbe LED blinkt mit 1 Hz). Platzieren Sie das Produkt im Erfassungsbereich und drücken Sie kurz den Taster. Die gelbe LED blinkt mit 2 Hz und die rote LED mit 1 Hz. Entfernen Sie das Produkt, bis die rote LED erlischt, und drücken Sie dann einmal den Taster. Die gelbe LED erlischt kurz, das Gerät ist im Betriebsmodus.

Wie verriegele ich den Sensor, um eine erneute Programmierung zu vermeiden?

Drücken Sie den Taster 10 Sekunden lang. Die gelbe LED blinkt mit 1 Hz, dann erlöschen die LEDs nach 10 Sekunden: Das Gerät ist verriegelt. Zum Entriegeln wiederholen Sie den Vorgang.

Was bedeutet die blinkende rote LED?

Wenn die rote LED mit 1 Hz blinkt, ist der Betriebsbereich nicht sicher. Wenn sie mit 8 Hz blinkt, weist dies auf einen internen Fehler oder einen Einstellfehler hin.

Welche Montageart wird empfohlen?

Die Montage ist nicht bündig. Verwenden Sie den mitgelieferten Montageflansch und halten Sie einen Mindestabstand von 100 mm um die aktive Fläche ein.

Wie schließe ich den Sensor elektrisch an?

Schalten Sie die Anlage spannungsfrei. Schließen Sie die Drähte nach den Farben an: BN = braun (positive Versorgung) und BU = blau (Masse). Befolgen Sie strikt das Schema auf dem Etikett.

Kann ich diesen Sensor für Flüssigkeiten verwenden?

Ja, er erkennt Wasser, Öle, Fette und alle wasserhaltigen Materialien berührungslos.

Was tun bei einem Einstellfehler (rote LED blinkt mit 8 Hz)?

Wenn der Abstand zwischen gedämpftem und ungedämpftem Signal zu kurz ist, drücken Sie zweimal den Einstelltaster. Das Gerät wechselt in den Betriebsmodus, ohne den Schwellwert zu ändern. Wenn der Fehler bestehen bleibt, drücken Sie einmal zur Bestätigung.

Wie warte ich den Sensor?

Stellen Sie sicher, dass die aktive Fläche und die Freizone frei von Ablagerungen und Fremdkörpern sind, insbesondere wenn die aktive Fläche nach oben zeigt.

BEDIENUNGSANLEITUNG KG0007 IFM

Kapazitiver
Naherungsschalter
KG/P UC

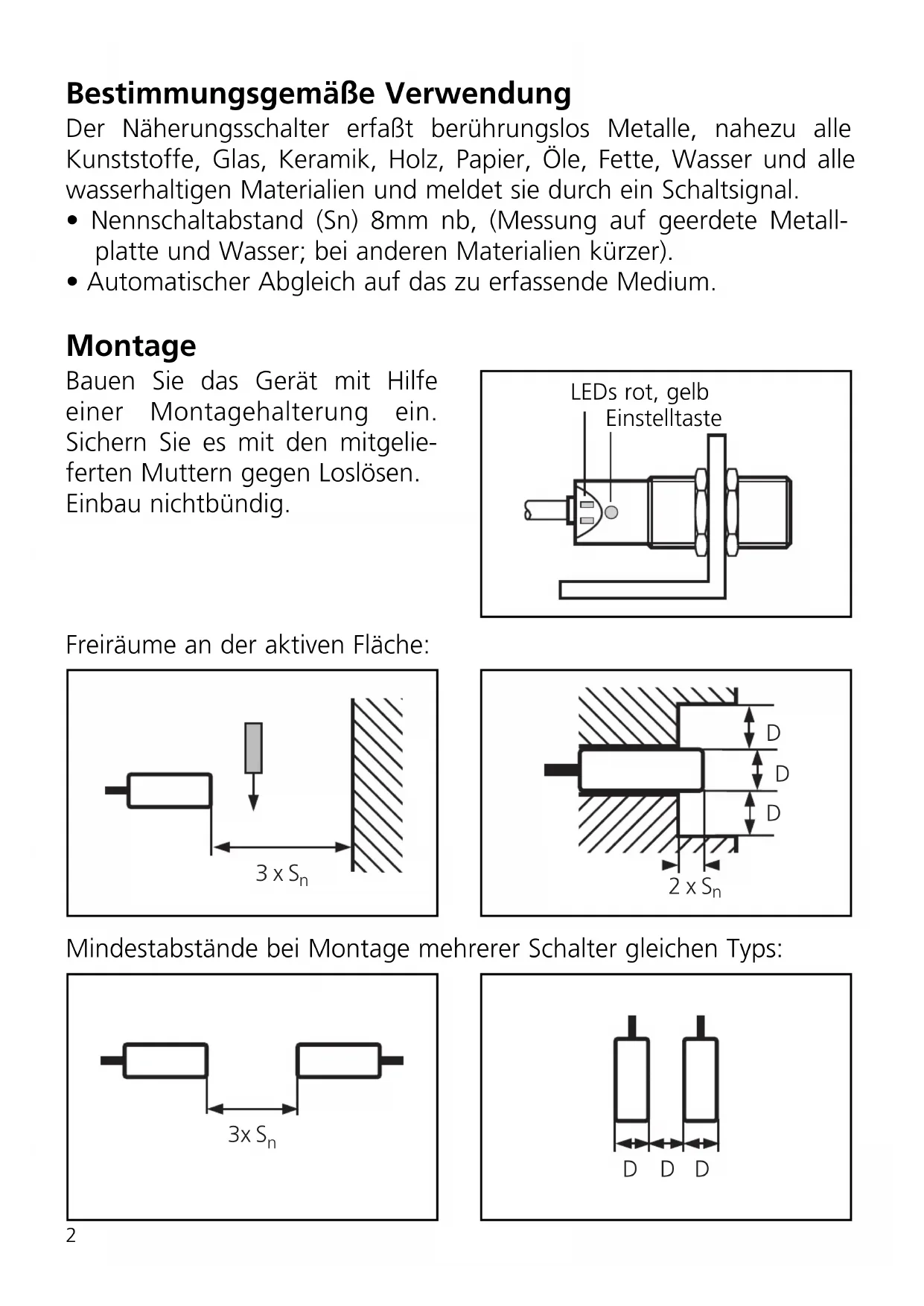

Bestimmungsgemäß Verwendung

Der Näherungsschalter erfasst berührungslos Metalle, nahezu alle Kunststoffe, Glas, Keramik, Holz, Papier, Öle, Fette, Wasser und alle wasserhaltigen Materialien und meldet sie durch ein Schaltsignal.

• Nennschaltabstand (Sn) 8mm nb, (Messung auf geerdete Metallplatte und Wasser; bei anderen Materialien kürzer).
• Automatischer Abgleich auf das zu erfassende Medium.

Montage

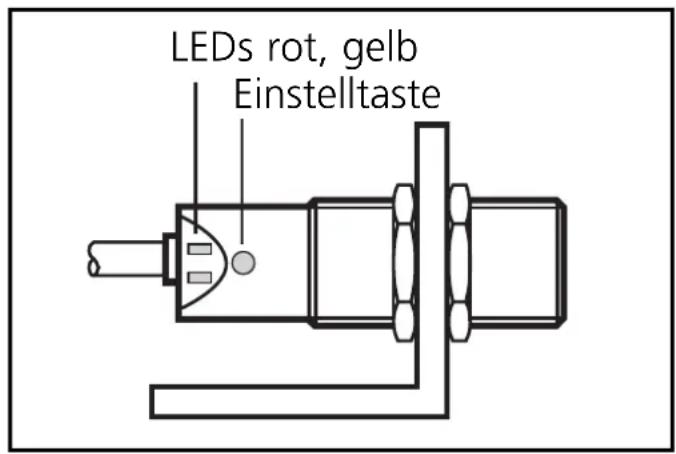

Bauen Sie das Gerät mit Hilfe einer Montagehalterung ein.
Sichern Sie es mit den mitgelieferten Muttern gegen Loslösen.
Einbau nichtbündig.

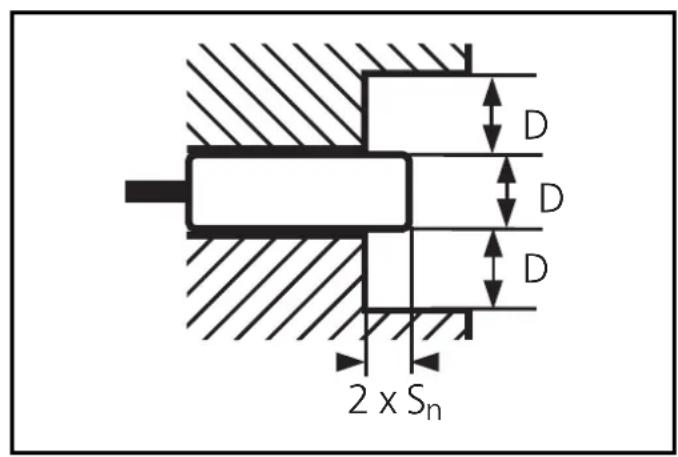

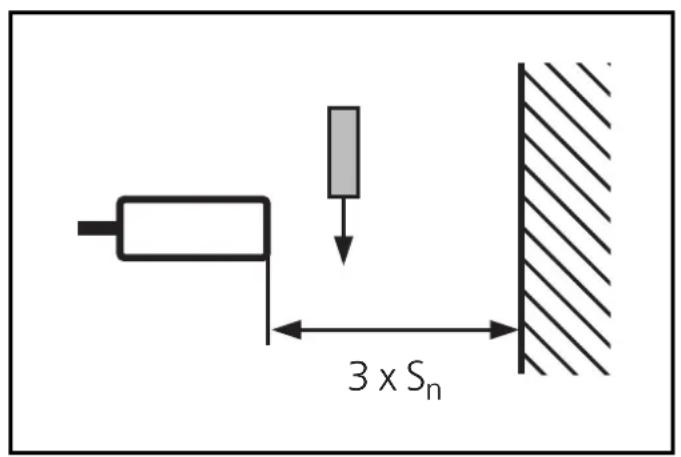

Freiräume an der aktiven Fläche:

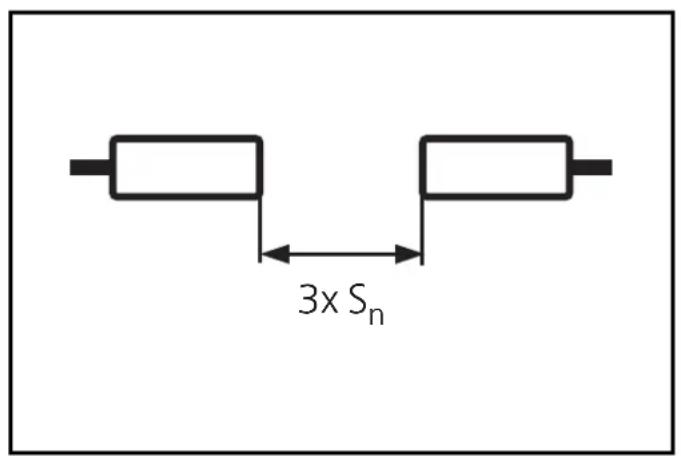

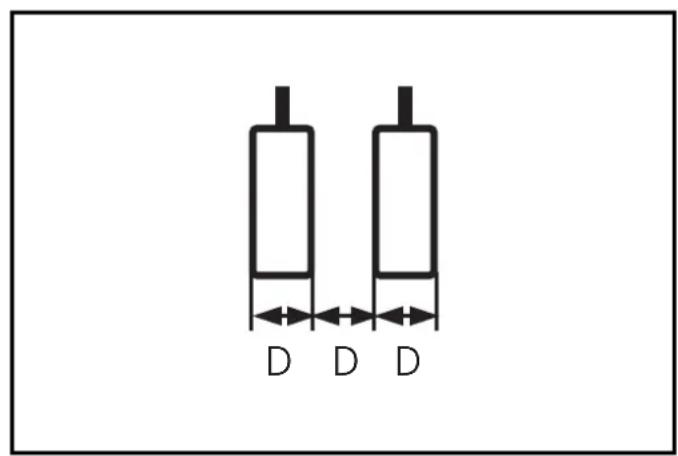

Mindestabstände bei Montage mehrerer Schalter gleichen Typs:

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät nach den Angaben auf dem Typenschild an.

Adernfarben: BN = braun, BU = blau.

Abgleichen

Das Gerät erfasst die Zustände "bedämpft" (= Medium vorhanden) und "unbedämpft" (= Medium nicht vorhanden) und stellt den optimalen Schaltpunkt ein.

1

Drücken Sie 5s lang.

LED gelb blinkt mit 1 Hz (= Gerät ist im Programmiermodus).

2

Plazieren Sie das Medium im Erfassungsbereich des Sensors und drücken Sie kurz die Taste.

LED gelb erlischt kurz, blinking dann mit 2 Hz; LED rot blinkt zusammen mit 1 Hz.

3

Entfernen Sie das Medium oder vergroßern Sie den Abstand zwischen Medium und Gerät, bis die rote LED verlischt.

→

LED gelb blinkt weiter mit 2 Hz; LED rot verlischt.

Wenn die rote LED mit 8 Hz blinkt, ist der Signalabstand zwischen bedämpft und unbedämpft zu gering. Drücken Sie zweiimal die Einstelltaste. Dadurch gibt das Gerät mit unverändertem Schaltpunkt in den Betriebsmodus.

4

Drücken Sie kurz die Taste.

LED gelb erlischt kurz, (= Gerät ist im Betriebsmodus).

Bei Schritt 2 und 3 können Sie auch in umgekehrter Reihenfolge vorgehen: Zuerst ohne Medium abgleichen, dann das Medium in den Erfassungsbereich bringen, bis die rote LED verlischt.

Ist die Einstellung des Schaltpunkts nicht möglich (die Signale für bedämpft / unbedämpft liegen zu dicht beieinander), blinkt die rote LED nach Schritt 4 (= Abgleichfehler). Drücken Sie einmal die Einstelltaste. Danach gibt das Gerät mit unverändertem Schaltpunkt in den Betriebsmodus über.

Verriegeln / Entriegeln

Das Gerät laßt sich verriegeln, so daß unbeabsichtigte Fehleingaben verhindert werden:

Drücken Sie 10s lang.	LED gelb blinkt mit 1 Hz; nach 10s verlösen die LEDs, das Gerät ist verriegelt.
Drücken Sie 10s lang.	Nach 10s verlösen die LEDs, die Verriegelung ist aufgehoben.

Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert.

Der Betrieb des Naherungsschalters ist wartungsfrei. Für einwandfrei es Funktionieren ist zu beachten:

• Die aktive Fläche und der Freiraum sollenn von Ablagerungen und Fremdkörpern freiagehalten werden; insbesondere bei Montage mit aktiver Fläche nach oben.

LED-Anzeigen:

LED gelb leuchtet Ausgang ist geschaltet.

LED rot blinkt mit 1 Hz unsicherer Arbeitsbereich.

LED rot blinkt mit 8 Hz Interner Fehler, Abgleichfehler.
