| Produkttyp | Kapazitiver Näherungssensor |
| Marke | IFM |
| Modell | KG5025 |
| Nennschaltabstand (Sn) | 8 mm |
| Erkennbare Materialien | Metalle, Kunststoffe, Glas, Keramik, Holz, Papier, Öle, Fette, Wasser und wässrige Materialien |
| Montage | Nicht bündig, mit Befestigungsflansch (Muttern im Lieferumfang) |
| Spannungsversorgung | 10-30 V DC |
| Schaltausgang | Ja (Ein/Aus-Signal) |
| LED-Anzeigen | Grün (betriebsbereit), Gelb (Ausgang geschaltet), Rot (unsicherer Bereich/Fehler) |
| Einstellung | Automatisch über Drucktaste (Schwellwertprogrammierung) |
| Verriegelung/Entriegelung | Ja (10-Sekunden-Langdruck) |
| Elektrischer Anschluss | 3 Drähte: braun (BN), blau (BU), schwarz (BK) |
| Freiraum um die aktive Fläche | 3 x Sn |
| Mindestabstand zwischen Sensoren (gleiche Version) | 3 x Sn |
| Kurzschlussschutz | Ja (angezeigt durch blinkende gelbe+rote LED) |
| Automatische Anpassung | Ja, an das zu erkennende Produkt |
| Reinigung | Aktive Fläche von Ablagerungen und Fremdkörpern befreien |
| Sicherheit | Anlage vor dem Anschluss spannungsfrei schalten |
| Verfügbare Anleitung | Kostenloses PDF (10 Seiten, Deutsch, Englisch, Französisch) |
Häufig gestellte Fragen - KG5025 IFM
Benutzerfragen zu KG5025 IFM
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Näherungssensor kostenlos im PDF-Format! Finden Sie Ihr Handbuch KG5025 - IFM und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. KG5025 von der Marke IFM.
BEDIENUNGSANLEITUNG KG5025 IFM
Kapazitiver Näherungsschalter KG/P

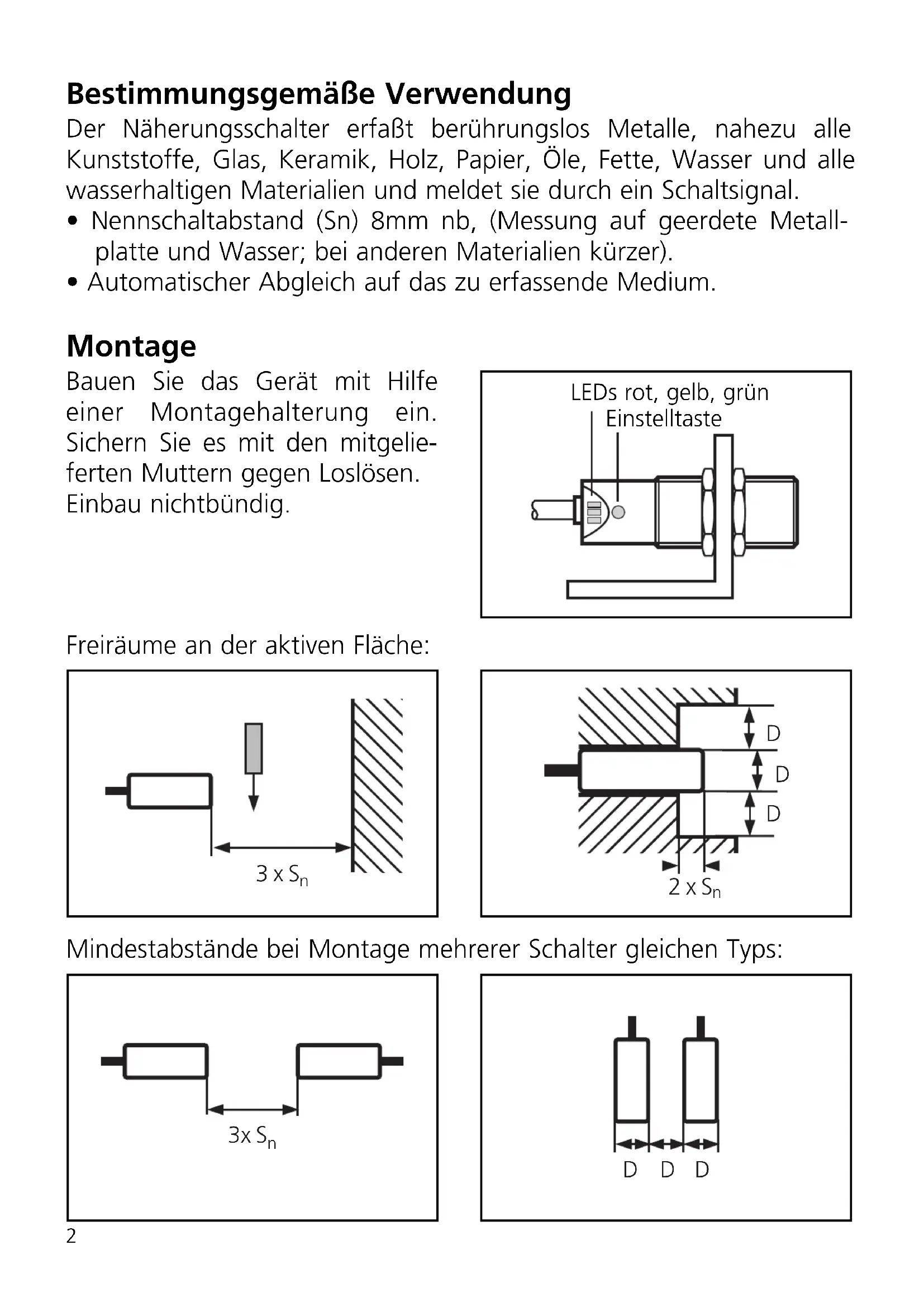

Bestimmungsgemäße Verwendung
Der Näherungsschalter erfaßt berührungslos Metalle, nahezu alle Kunststoffe, Glas, Keramik, Holz, Papier, Öle, Fette, Wasser und alle wasserhaltigen Materialien und meldet sie durch ein Schaltsignal.
- Nennschaltabstand (Sn) 8mm nb, (Messung auf geerdete Metallplatte und Wasser; bei anderen Materialien kürzer).
- Automatischer Abgleich auf das zu erfassende Medium.
Montage

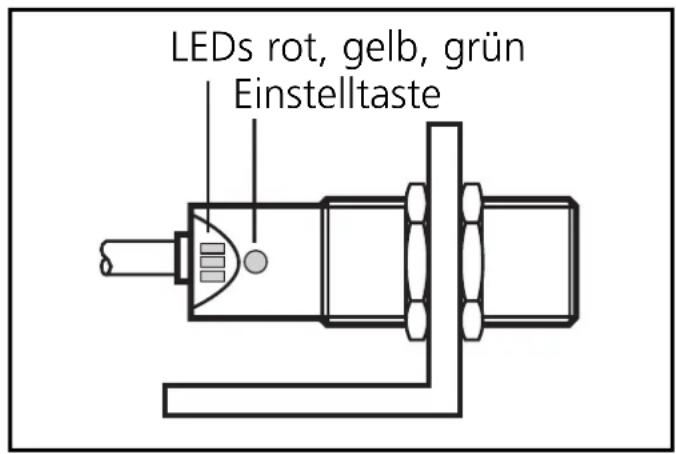

Bauen Sie das Gerät mit Hilfe einer Montagehalterung ein. Sichern Sie es mit den mitgelieferten Muttern gegen Loslösen. Einbau nichtbündig.


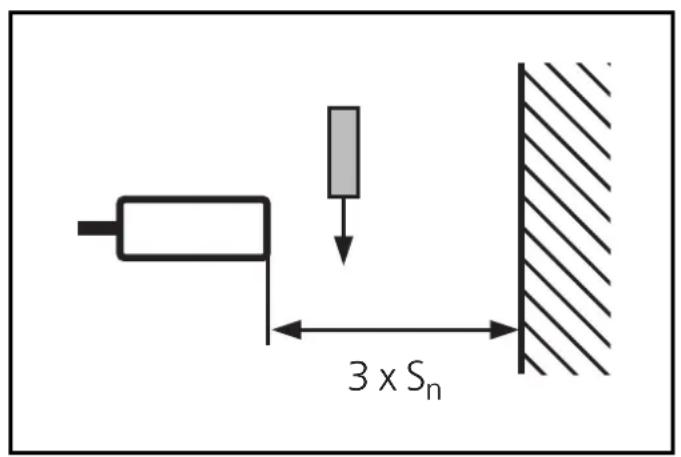

LEDs rot, gelb, grün EinstelltasteFreiräume an der aktiven Fläche:


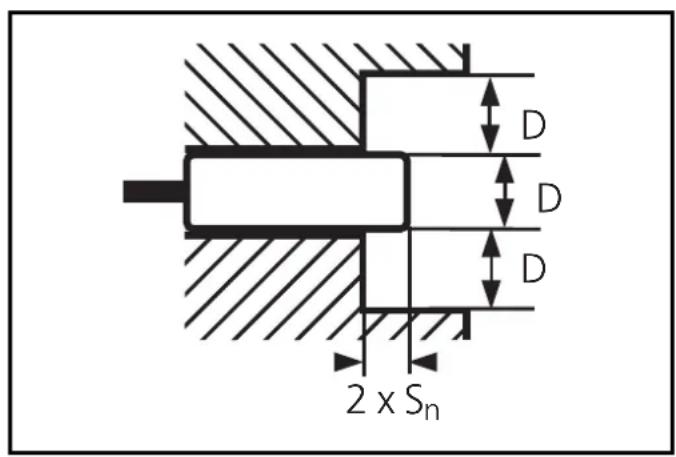

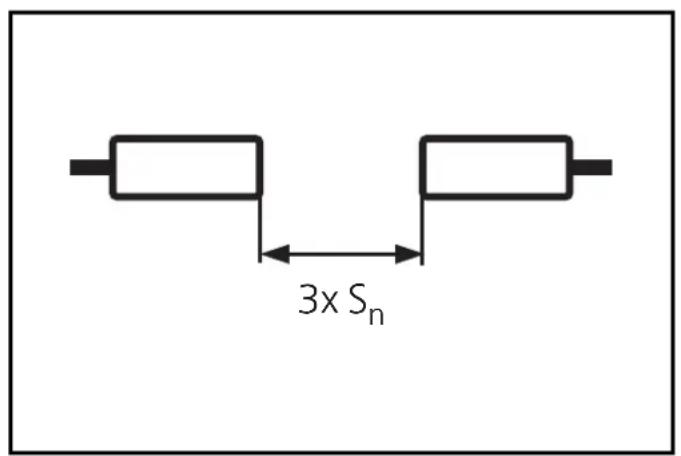

D D D 2 x SnMindestabstände bei Montage mehrerer Schalter gleichen Typs:


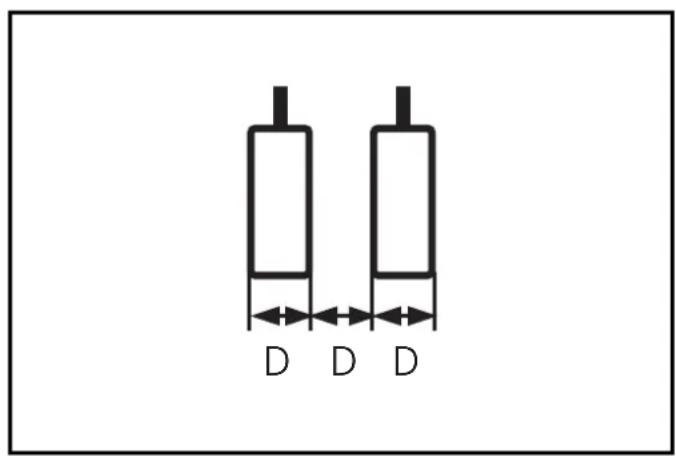

D D DElektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät nach den Angaben auf dem Typenschild an.
Adernfarben: BN = braun, BU = blau, BK = schwarz.
Abgleichen
Das Gerät erfaßt die Zustände "bedämpft" (= Medium vorhanden) und "unbedämpft" (= Medium nicht vorhanden) und stellt den optimalen Schaltpunkt ein.
| 1 | Drücken Sie 5s lang. | ![]() | LEDs gelb und grün blinken im Wechsel (= Gerät ist im Programmiermodus). |
| 2 | Plazieren Sie das Medium im Erfassungsbereich des Sensors und drücken Sie kurz die Taste. | ![]() | LEDs gelb und grün verlöschen kurz, blinken dann schnell im Wechsel;LED rot leuchtet. | |
| 3 | Entfernen Sie das Medium oder vergrößern Sie den Abstand zwischen Medium und Gerät, bis die rote LED verlischt. | ![]() | LEDs gelb und grün blinken weiter im WechselLED rot verlischt. |
Wenn die rote LED nicht verlischt, ist der Signalabstand zwischen bedämpft und unbedämpft zu gering.
Drücken Sie zweimal die Einstelltaste. Dadurch geht das Gerät mit unverändertem Schaltpunkt in den Betriebsmodus.
| 4 | Drücken Sie kurz die Taste. | ![]() | LEDs gelb und grün verlöschen kurz, danach leuchtet LED grün (= Gerät ist im Betriebsmodus). |
Bei Schritt 2 und 3 können Sie auch in umgekehrter Reihenfolge vorgehen: Zuerst ohne Medium abgleichen, dann das Medium in den Erfassungsbereich bringen, bis die rote LED verlischt.

Ist die Einstellung des Schaltpunkts nicht möglich (die Signale für bedämpft / unbedämpft liegen zu dicht beieinander), blinkt die rote LED nach Schritt 4 (= Abgleichfehler). Drücken Sie einmal die Einstelltaste. Danach geht das Gerät mit unverändertem Schaltpunkt in den Betriebsmodus über.
Verriegeln / Entriegeln
Das Gerät läßt sich verriegeln, so daß unbeabsichtigte Fehleingaben verhindert werden:
Drücken Sie 10s lang. | ![]() | LEDs gelb und grün blinkenim Wechsel;nach 10s verlöschen sie,das Gerät ist verriegelt. |

Prüfen Sie, ob das Gerät sicher funktioniert.
Der Betrieb des Näherungsschalters ist wartungsfrei. Für einwandfreies Funktionieren ist zu beachten:
- Die aktive Fläche und der Freiraum sollten von Ablagerungen und Fremdkörpern freigehalten werden; insbesondere bei Montage mit aktiver Fläche nach oben.
LED-Anzeigen:
| LED grün leuchtet | Gerät ist betriebsbereit. |
| LED gelb leuchtet | Ausgang ist geschaltet. |
| LED rot leuchtet | Unsicherer Arbeitsbereich. |
| LED rot blinkt | Interner Fehler, Abgleichfehler. |
| LEDsgelb + rot | Blinken im Gleichtakt: Ausgang kurzgeschlossen. |
