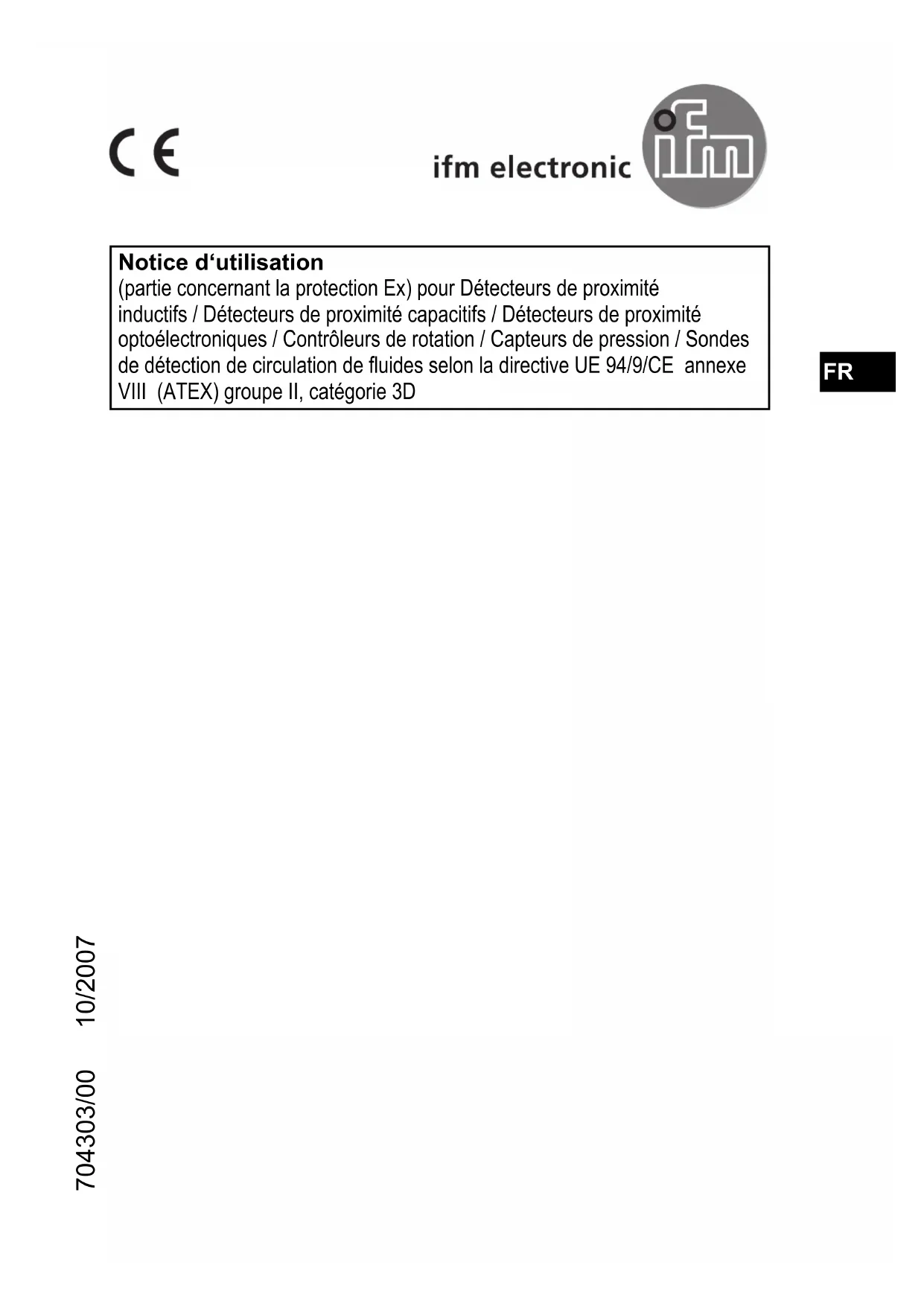

Notice d‘utilisation (partie concernant la protection Ex) pour Détecteurs de proximité inductifs / Détecteurs de proximité capacitifs / Détecteurs de proximité optoélectroniques / Contrôleurs de rotation / Capteurs de pression / Sondes de détection de circulation de fluides selon la directive UE 94/9/CE annexe VIII (ATEX) groupe II, catégorie 3D2 Informations concernant l‘emploi sûr dans les zones à risque d‘explosion Fonctionnement et caractéristiques Emploi dans les zones explosives selon la classification• II 3D (Groupe II, catégorie 3D, appareils pour l‘atmosphère poussiéreuse). Les exigences des normes EN50014 et EN50281-1-1 sont respectées. Test de choc selon EN60947-5-2 avec 0,5 joules. Marquage (voir appareil ou fiche technique)• II 3D IP67 T = 80°C X -20°C =< Ta <= 60°C II 3D IP65 T = 80°C X -20°C =< Ta <= 60°C II 3D IP65 T = 95°C X -20°C =< Ta <= 60°C Température ambiante admissible de l‘application (pour l‘utilisation correcte) :• - 20 à + 60 °C Montage / Mise en service Les détecteurs ne doivent être montés, raccordés et mis en service que par du personnel compétent. Le personnel doit connaître les classes de protection, les règlements et dispositions concernant les appareils en zone explosive. Vérifiez si la classification (voir „Marquage“ ci-dessus et le marquage sur l‘appareil) est appropriée pour l‘application. Remarques sur l‘installation / Montage Respectez les règlements et dispositions nationaux ainsi que les règlements d‘installations • en vigueur. Evitez les charges statiques sur des appareils en plastique et câbles.• Pour éviter des charges électrostatiques ne nettoyez le module qu‘avec un torchon • humide. N‘installez pas l‘appareil dans le flux de poussière.• Evitez les dépôts de poussière sur les appareils.• Assurez une protection efficace des appareils et des câbles contre l‘endommagement.• Pour le schéma de branchement et les données techniques voir le marquage sur l‘appareil • ou la fiche technique. N‘enlevez tout bouchon de fermeture des presses-étoupes ou le connecteur • qu‘immédiatement avant l‘introduction des câbles ou le serrage du connecteur pour éviter toute souillure.3

Conditions particulières pour un fonctionnement de sécurité Pour des appareils avec boîte de raccordement (presse-étoupe) et pour des appareils • à câble une résistance à la traction suffisante doit être garantie, ou le câble doit être solidement fixé. Pour les appareils avec boîte de raccordement ne débranchez jamais les câbles sous • tension. Pour les appareils avec connecteur le connecteur doit être fixé si bien qu‘il ne peut • pas être séparé sans outil. Pour ce faire, utilisez des „protège-écrous“ d’arrêt. Ils sont disponibles comme accessoires (référence E11532 pour connecteurs femelles M12 avec un écrou d‘une largeur max. de 11 mm). Alternativement vous pouvez utiliser des connecteurs femelles ifm avec un écrou • hexagonal. Fixez le connecteur en serrant l‘écrou suffisamment (couple de serrage : 0,6 Nm min., 0,8 Nm max.). Si vous utilisez des connecteurs femelles non ifm, assurez par un couple de serrage • adéquat que l‘écrou ne peut pas être dévissé manuellement. Ne débranchez jamais le connecteur sous tension.• Appliquez de façon permanente et appropriée l‘avertissement ci-dessous près du • connecteur: „Ne pas séparer le connecteur sous tension“/“Do not separate plug while energized“ ou utilisez l‘étiquette jointe si vous pouvez assurer un marquage permanent. Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Positionner le • fusible en dehors de la zone explosible. Entretien / Réparation L‘appareil ne doit pas être modifié, aucune réparation n‘est possible. En cas de défaut veuillez contacter le fabricant. Si besoin est, le fabricant peut vous fournir sur demande les fiches techniques et les déclarations de conformité CE des appareils. Indiquez également le numéro d‘article. Recommandation : vérifier le bon fonctionnement de l‘appareil après un court-circuit.
