IN5458 - Détecteur de proximité IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de proximité inductif
Marque	IFM
Modèle	IN5458
Portée nominale (Sn)	2 mm
Portée de travail	0 ... 1,62 mm
Métal de référence	Acier 37 (feuille de 1 mm)
Réduction de portée sur autres métaux	Portée inférieure à 10 mm
Alimentation	DC 10 ... 36 V
Courant de sortie max.	200 mA
Sortie	3 fils, normalement ouvert (NO), PNP
Indication de commutation	LED jaune
Raccordement	Connecteur M12, 4 broches, orientable à 90° par pas de 45°
Matériau du boîtier	Acier inoxydable
Face active	Polyamide
Dimensions	M8 × 1, longueur 50 mm
Poids	15 g
Indice de protection	IP67
Température ambiante	-25 ... +70 °C
Compatibilité CEM	Selon prEN 60947-5-2, annexe X
Montage	Non noyé (dégagement de 6 mm autour de la face active)
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif ; éviter les dépôts métalliques sur la face active
Sécurité	Mettre hors tension avant raccordement ; respecter les consignes de l'étiquette
Réparabilité	Pièce non réparable ; remplacer l'appareil en cas de défaut

FOIRE AUX QUESTIONS - IN5458 IFM

Quelle est la portée de détection de l'IFM IN5458 ?

La portée nominale (Sn) est de 2 mm sur acier 37. La portée de travail effective est de 0 à 1,62 mm. Pour d'autres métaux, la portée peut être inférieure à 10 mm.

Comment raccorder le détecteur de proximité IN5458 ?

Avant tout raccordement, mettez l'installation hors tension. Raccordez les fils selon le schéma sur l'étiquette : marron = alimentation positive, bleu = négatif, noir = sortie. Le connecteur M12 peut être orienté à 90° par pas de 45°.

Quelle est la tension d'alimentation requise ?

L'alimentation doit être une tension continue (DC) de 10 à 36 V. La sortie est PNP, normalement ouverte, avec un courant max de 200 mA.

Le détecteur fonctionne-t-il avec tous les métaux ?

Le détecteur détecte tous les métaux, mais la portée varie selon le métal. La portée nominale est donnée pour l'acier 37. Pour des métaux comme l'aluminium ou le cuivre, la portée peut être réduite (typiquement de 30 à 50% de Sn).

Comment savoir si le détecteur est en état de commutation ?

La LED jaune située sur le boîtier s'allume lorsque la sortie est commutée (métal détecté dans la zone de détection).

Quelles sont les précautions de montage ?

La face active doit être dégagée de tout dépôt métallique. En cas de montage avec la face active vers le haut, assurez-vous qu'aucun corps étranger ne s'accumule. Respectez une zone libre autour de la face active d'au moins 6 mm.

Le détecteur peut-il être utilisé en extérieur ?

Oui, grâce à son indice de protection IP67, l'appareil résiste à la poussière et à l'immersion temporaire dans l'eau. Toutefois, la température ambiante doit rester entre -25 et +70 °C.

Que faire si le détecteur ne commute pas ?

Vérifiez d'abord l'alimentation électrique et le câblage. Assurez-vous que la pièce métallique se trouve dans la portée de travail. Nettoyez la face active si des dépôts sont présents. Si le problème persiste, remplacez l'appareil.

Comment nettoyer le détecteur ?

Utilisez un chiffon sec et non abrasif pour nettoyer le boîtier et la face active. Évitez les solvants agressifs qui pourraient endommager le matériau.

Le détecteur est-il réparable ?

Non, le détecteur est un produit scellé non réparable. En cas de défaut, il doit être remplacé par un neuf. Aucune pièce détachée n'est disponible.

MODE D'EMPLOI IN5458 IFM

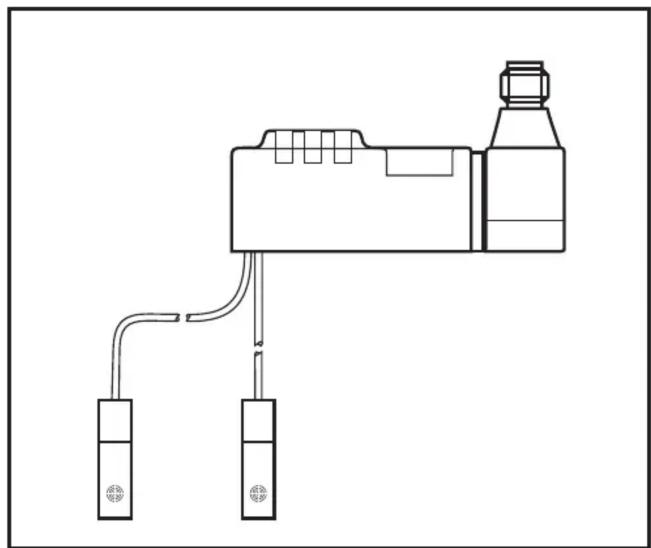

Détecteur de proximité inductif

INS

80272686 / 00 01 / 2018

1 Fonctionnement et caractéristiques

Ce détecteur de proximité détecte les métaux sans contact et indique leur présence par un signal de commutation. Portée nominale (Sn) 2 mm, portée de travail 0... 1,62 mm; (valeurs définies par mesure selon les normes avec acier 37; en cas d'autres métaux portée inférieure à 10 mm).

2 Raccordement électrique

Mettre l'installation hors tension avant le raccordement du détecteur de proximité. Raccordement strictement selon les indications de l'étiquette.

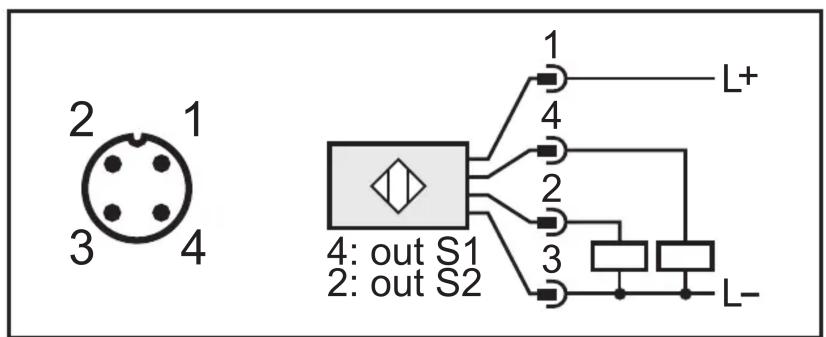

Raccordement appareils DC

Le connecteur peut être orienté à 90° en pas de 45°.

Poser le câble de sorte qu'il ne puisse pas être endommagé.

3 Fonctionnement

Vérifier le bon fonctionnement du détecteur. Les LED sont allumées lorsque la sortie est commutée.

Pour un bon fonctionnement, il faut respecter les indications suivantes :

• La face active et l'espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers métalliques, notamment en cas de montage avec la face active vers le haut.
• CEM: L'appareil est en harmonie avec les exigences selon prEN 60947-5-2, annexe X.
