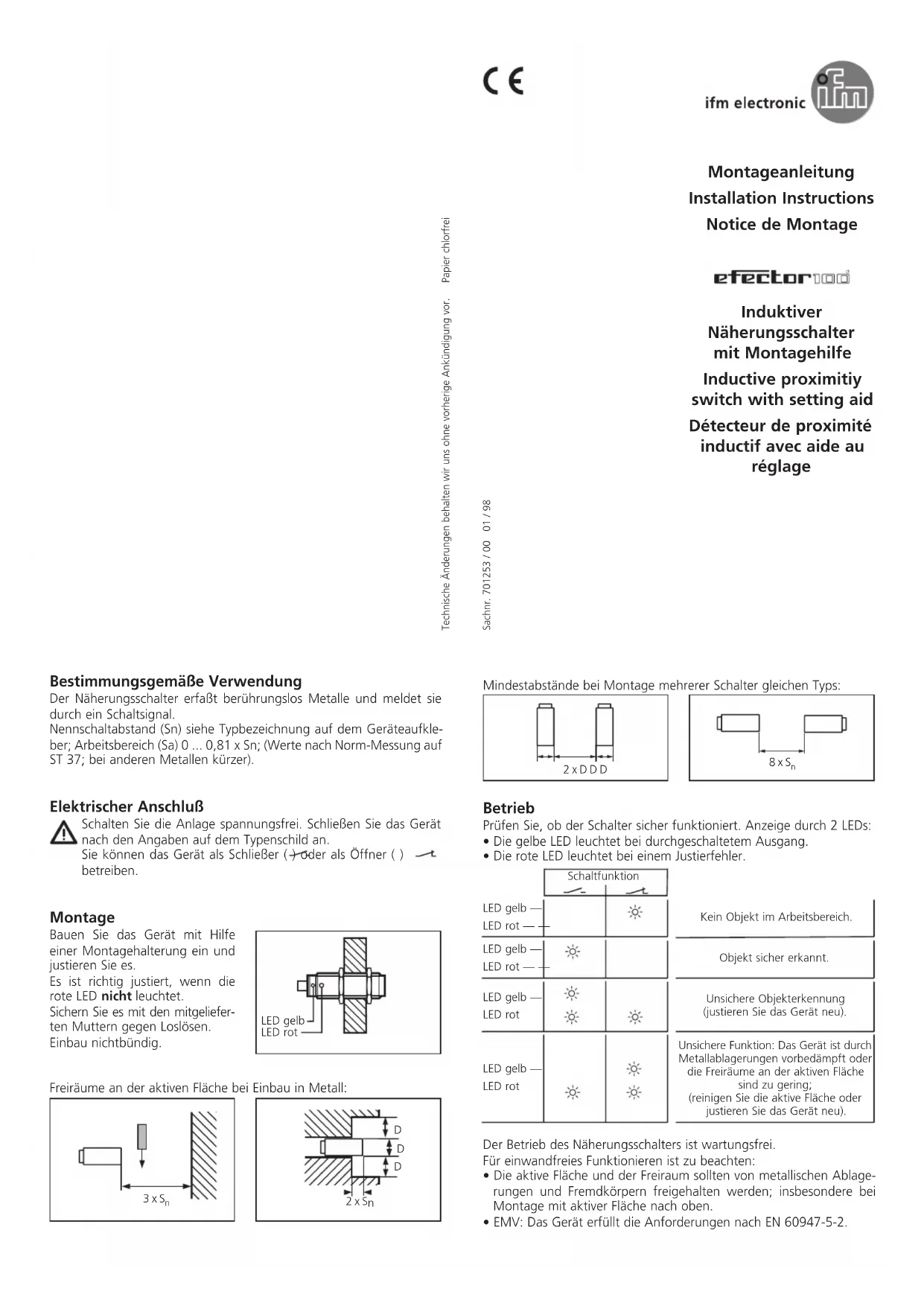

MODE D'EMPLOI II5861 IFM

Détecteur de proximité inductif avec aide au réglage

Fonctionnement et caractéristiques

Ce détecteur de proximité détecte les métaux sans contact et indique leur présence par un signal de commutation.

Pour la portée nominale (Sn) voir la désignation sur l'étiquette, portée de travail (Sa) 0... 0,81 x Sn; (valeurs définies par mesure selon les normes avec acier 37; en cas d'autres métaux portée inférieure à Sn).

Raccordement électrique

Mettre l'installation hors tension avant le raccordement du détecteur de proximité.

Raccordement strictement selon les indications de l'étiquette. L'appareil peut être utilisé en normalement ouvert (), ou en normalement fermé ()

Montage

Montage à l'aide d'une flasque de fixation.

Ajuster l'appareil. Le réglage est correct lorsque la LED rouge

N'est pas allumée.

Utiliser les écrous fournis pour une fixation optimale.

Montage non encastré.

Zone de dégagement autour de la face active pour montage sur bâti métallique:

Distances minimales lorsque plusieurs détecteurs de la même version sont montés:

Fonctionnement

Vérifier le bon fonctionnement du détecteur. Indication par LED :

• La LED rouge est allumée lorsque la sortie est commutée.
• La LED jaune est allumée en cas de réglage incorrect.

	sortie		Pas d'objet dans la zone de détention.
LED jaune - LED rouge	-	-
LED jaune - LED rouge	-	-	Objet dans la zone de détention sûre.
LED jaune - LED rouge	-	-	Objet dans la zone de détention non sûre (ajuster l'appareil de nouveau).
LED jaune - LED rouge	-	-	Fonctionnement non sûr: l'appareil est préamorti par des dépôts métalliques ou les espaces libres autour de la face active sont trop petits: (nettoyer la face active ou ajuster l'appareil de nouveau).

Pour un bon fonctionnement, il faut respecter les indications suivantes :

• La face active et l'espace libre doivent être dégagés de toute présence de dépôts et de corps étrangers métalliques, notamment en cas de montage avec la face active vers le haut.
• CEM: L'appareil est en harmonie avec les exigences selon EN 60947-5-2.
