20036 - Maison intelligente Schellenberg - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Minuterie radioélectrique pour moteur tubulaire
Marque	Schellenberg
Modèle	20036
Catégorie	Maison intelligente
Dimensions (approx.)	80 x 80 x 30 mm
Poids (approx.)	50 g
Alimentation	Pile CR2450 (3 V DC)
Fréquence de transmission	868,4 MHz
Portée en extérieur	Jusqu'à 150 m
Portée en intérieur	Jusqu'à 20 m
Type de protection	IP 20
Température ambiante	0 °C à 50 °C
Fonctions principales	Programmation horaire, réglage des points d'extrémité, couplage avec système Smart Friends, commande manuelle et automatique
Couplage	Avec système Smart Home (Smart Friends) et autres radioémetteurs
Entretien	Remplacement de la pile CR2450
Pièces détachées	Pile CR2450
Réparabilité	Remplacement de pile par l'utilisateur
Sécurité	Consignes de sécurité : mise hors tension avant intervention, surveillance du volet roulant, tenue à distance des enfants
Informations générales	Conforme aux directives européennes, déclaration de conformité disponible en ligne

FOIRE AUX QUESTIONS - 20036 Schellenberg

Comment coupler la minuterie radioélectrique au moteur tubulaire ?

Suivez les étapes : insérez la pile, affectez une adresse au moteur, démarrez le mode de programmation, puis couplez la minuterie en appuyant sur la touche programmation. Consultez la notice section E et É pour les détails.

Comment régler le point d'extrémité supérieur du volet roulant ?

En mode de programmation, utilisez les touches de montée/descente pour positionner le volet au point souhaité, puis appuyez sur la touche de programmation pour valider. Section H de la notice.

Que faire si la minuterie ne répond pas ?

Vérifiez la pile (remplacer par une CR2450 si nécessaire), assurez-vous que la minuterie est à portée (max 20 m en intérieur), et réinitialisez aux réglages usine si besoin (section R de la notice).

Comment modifier le sens de rotation du moteur tubulaire ?

Après couplage, testez le sens. Si inversé, suivez la section G : en mode programmation, appuyez sur la touche descente, puis programmation pour inverser.

Peut-on utiliser la minuterie avec d'autres radioémetteurs ?

Oui, vous pouvez coupler d'autres radioémetteurs compatibles (section L). Assurez-vous qu'ils fonctionnent sur la même fréquence 868,4 MHz.

Comment programmer l'automatisme horaire ?

Activez l'automatisme (section M), puis programmez les heures d'ouverture et de fermeture (section N). Utilisez le commutateur à glissière pour activer/désactiver.

Comment réinitialiser la minuterie aux réglages usine ?

Suivez la section R : maintenez la touche programmation enfoncée pendant 5 secondes jusqu'à ce que la DEL clignote. Tous les paramètres seront effacés.

Quel type de pile utiliser et comment la remplacer ?

Utilisez une pile plate CR2450. Ouvrez le compartiment de batterie, retirez l'ancienne pile et insérez la nouvelle en respectant la polarité.

La portée semble faible, que faire ?

La portée peut être réduite par des obstacles métalliques ou des interférences. Éloignez la minuterie des surfaces métalliques et des appareils électromagnétiques. Portée max 20 m en bâtiment.

Comment intégrer la minuterie dans le système Smart Friends ?

Couplez le produit avec le système Smart Friends via l'application Friends. Suivez les instructions de la section « Couplage avec le système SMART HOME » de la notice.

MODE D'EMPLOI 20036 Schellenberg

Sécurité et consignes 19

Caractéristiques techniques 22

Légende des symboles 23

Couplage avec le système smart home 24

Outils nécessaires 39

Étendue de livraison 39

A Montage 40

B. Insérer la pile 42

C. Moteur tubulaire : Assigner une adresse 45

D. Démarrer le mode de programmation 47

É. Coupler la minuterie radioélectrique au moteur tubulaire 48

50 Contrôler le sens de rotation du moteur tubulaire

G. Modifier le sens de rotation 51

Régler le point d'extrémité supérieur 52

I Régler le point d'extrémité inférieur 54

J. Quitter le mode de programmation 56

S'approcher du point d'extrémité 57

L. Coupler d'autres radioémetteurs 58

M. Activer l'automatisme horaire 61

N Automatisme horaire : programmation des temps d'ouverture et de fermeture 63

O Automatisme horaire : suppression des temps d'ouverture et de fermeture 65

P. Désactiver l'automatisme horaire (protection contre la fermeture avant d'être rentrée) 66

Supprimer la minuterie radioélectrique couplée 67

Réinitialisation des réglages usine 71

Régler le point intermédiaire (en option) 76

T Effacer le point intermédiaire 77

S'approcher du point intermédiaire 79

Soumis au droit d'auteur, 2021, Alfred Schellenberg GmbH. Tous droits réservés. Interdiction de toute utilisation non autorisée par le droit d'auteur, et notamment de la reproduction, de la traduction, de la transformation ou de la transmission des contenus des bases de données ou des autres médias et systèmes électroniques.

Sécurité et consignes

Veuillez lire cette notice complètement avant le montage et la mise en service. Respectez toutes les consignes de sécurité avant de commencer les travaux. Conservez cette notice et indiquez à chaque utilisateur les éventuels dangers en liaison avec ce produit. En cas de changement de propriétaire, transmettez cette notice également au nouveau propriétaire. Pour les dommages, résultant d'une utilisation non conforme ou d'un montage incorrect, tout droit à la garantie s'éteint.

Consignes de sécurité

Danger de mort à cause d'une décharge électrique ! Avant de travailler sur les installations électriques, ces dernières doivent être mises hors tension.

• Utiliser le produit uniquement dans des locaux secs.
• Le système de volet roulant radiocommandé doit pouvoir être surveillé lors de son fonctionnement, surtout lorsque le système de volet roulant est asservi par plus d'un radioémetteur.
• Maintenez à distance les personnes du champ d'action du volet roulant. Un risque de blessure existe.
• Le produit et l'emballage ne sont pas des jouets. Tenez les enfants éloignés, un risque de blessure ou d'asphyxie existe.
• Pour l'exploitation d'une minuterie radioélectrique, il faut respecter les dispositions spécifiques au pays d'utilisation.

• Remplacez les piles exclusivement par des piles de même type, pile plate CR 2450.
• Ne pas faire passer le moteur tubulaire au-delà des positions d'extrémité. Risque d'endommagement !

Utilisation conforme

• Ne raccorder le produit (Réf. 20031/20036) qu'à des appareils homologués par le fabricant.
• Toute autre utilisation ou utilisation dépassant ce cadre est considérée comme non conforme.
• Le produit ne doit pas être utilisé dans des zones où il risque de perturber des tierces personnes (dans des hôpitaux, aéroports ou autres établissements).
• D'autres installations radioélectriques édifiées et exploitées dans les normes n'y procurent aucune protection contre les perturbations. Cela s'applique en particulier aux installations conformes travaillant dans la même bande de fréquences.
• Les volets roulants commandés par le biais du produit doivent être dans un état parfait.
• L'entreprise Alfred Schellenberg GmbH ne garantit pas les dommages matériels, corporels et consécutifs résultant d'une utilisation non conforme.
• Le fonctionnement du radioémetteur portatif à proximité d'appareils à rayonnement électromagnétique ou à proximité de surfaces métalliques peut être entravé par des perturbations.
• La portée du produit est limitée du fait des directives européennes et par la législation.
• La portée du produit s'élève à environ 150 mètres sur terrain libre et à environ 20 mètres dans un bâtiment.

La minuterie radioélectrique (réf. DE 20031, 20036) est conforme aux exigences applicables des directives nationales et européennes. La conformité a été prouvée. Le texte complet de la déclaration de conformité UE est disponible à l'adresse suivante : http://www.schellenberg.de (élément de menu « Service » dans la plateforme de téléchargement).

Piles/Batteries : Ne pas jeter les piles ou batteries avec les déchets ménagers, dans le feu ou dans l'eau. Les piles et batteries doivent être collectées, recyclées ou mises au rebut de manière non polluante.

Caractéristiques techniques

Fréquence de transmission 868,4 MHz Schellenberg

Portée sur terrain jusqu'à 150 mètres

Portée dans un bâtiment jusqu'à 20 mètres

Alimentation en tension 3 Volt DC

Type de batterie CR 2450

Type de protection IP 20

Température ambiante 0° – 50° Celsius

Les bâtiments autour du site d'utilisation sont susceptibles d'influencer la portée et le fonctionnement de la minuterie radioélectrique.

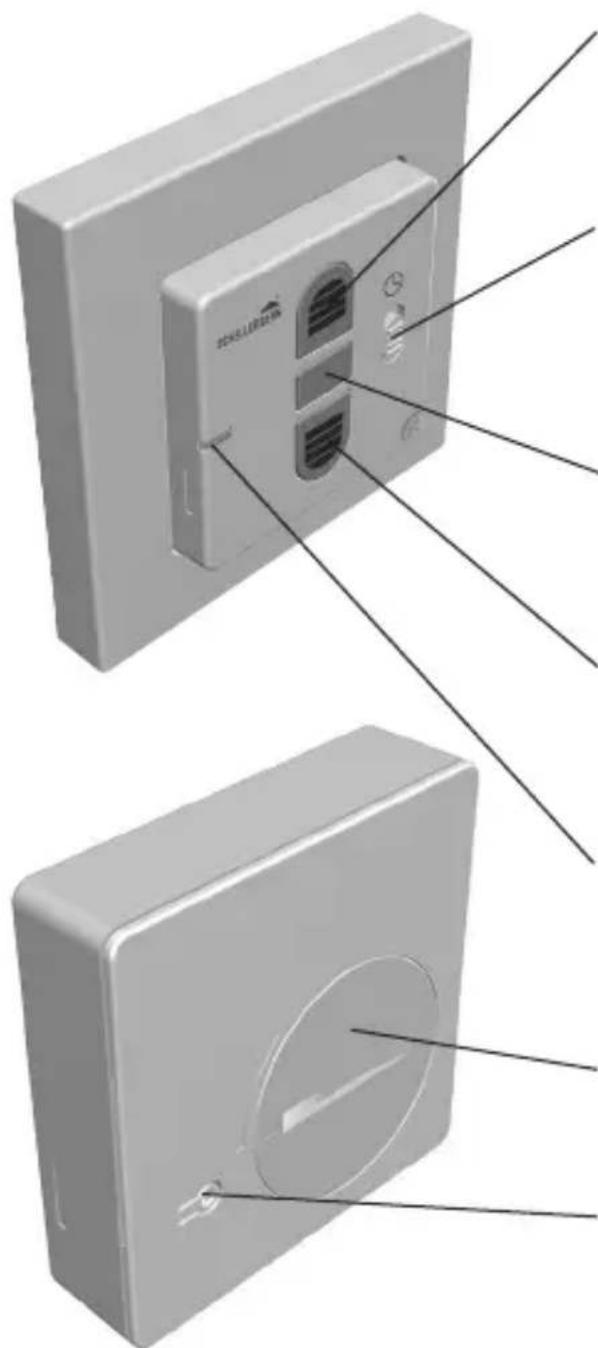

Légende des symboles

Le volet roulant / le store se déplace vers le haut / sort.

Commutateur à glissière de l'automatisme horaire

Le volet roulant se déplace aux moments programmés ou doit être actionné manuellement

Touche arrêt

Stoppe le déplacement vers le haut / vers le bas du moteur tubulaire.

Touche descente

Le volet roulant / le store se déplace vers le bas / rentre.

Affichage à DEL

Clignote lors de la programmation.

Compartiment de batterie

Pour le type de pile CR2450.

Touche programmation

Connexion et déconnexion du mode de programmation.

DEL éteinte

La DEL est éclairée

La DEL clignote

Couplage avec le système SMART HOME

Coupler le produit avec le système Smart Friends et gérer tous les produits « Ready for Smart Friends » à l'aide de l'application Friends.

Type batterie CR 2450

Pour ce qui est des revendications de garantie, si vous avez besoin de pièces de rechange ou si vous avez des questions relatives au montage de votre produit, veuillez contacter notre service après-vente. [e-mail]
