Produkttyp	Funk-Zeitschaltuhr für Rohrmotor
Marke	Schellenberg
Modell	20036
Kategorie	Smart Home
Abmessungen (ca.)	80 x 80 x 30 mm
Gewicht (ca.)	50 g
Stromversorgung	CR2450-Batterie (3 V DC)
Übertragungsfrequenz	868,4 MHz
Reichweite im Freien	bis zu 150 m
Reichweite im Innenbereich	bis zu 20 m
Schutzart	IP20
Umgebungstemperatur	0 °C bis 50 °C
Hauptfunktionen	Zeitprogrammierung, Endpunkteinstellung, Kopplung mit Smart Friends-System, manuelle und automatische Steuerung
Kopplung	Mit Smart Home-System (Smart Friends) und anderen Funksendern
Wartung	Austausch der CR2450-Batterie
Ersatzteile	CR2450-Batterie
Reparierbarkeit	Batteriewechsel durch den Benutzer
Sicherheit	Sicherheitshinweise: Vor Eingriffen spannungsfrei schalten, Überwachung des Rollladens, Kinder fernhalten
Allgemeine Informationen	Konform mit EU-Richtlinien, Konformitätserklärung online verfügbar

Häufig gestellte Fragen - 20036 Schellenberg

Wie koppelt man die Funk-Zeitschaltuhr mit dem Rohrmotor?

Folgen Sie den Schritten: Batterie einlegen, dem Motor eine Adresse zuweisen, Programmiermodus starten, dann die Zeitschaltuhr durch Drücken der Programmiertaste koppeln. Siehe Bedienungsanleitung Abschnitt E und É für Details.

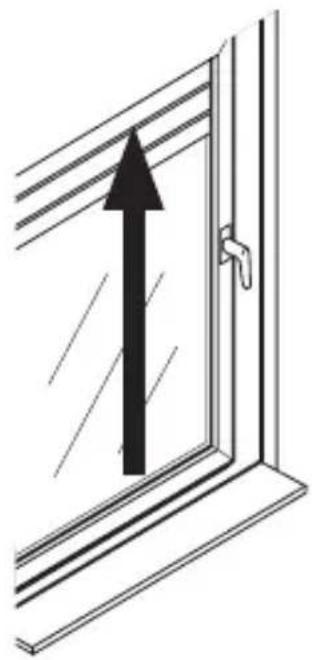

Wie stelle ich den oberen Endpunkt des Rollladens ein?

Stellen Sie im Programmiermodus mit den Auf-/Ab-Tasten den Rollladen auf die gewünschte Position und drücken Sie zur Bestätigung die Programmiertaste. Abschnitt H der Anleitung.

Was tun, wenn die Zeitschaltuhr nicht reagiert?

Überprüfen Sie die Batterie (ggf. durch eine CR2450 ersetzen), stellen Sie sicher, dass die Zeitschaltuhr in Reichweite ist (max. 20 m im Innenbereich), und setzen Sie sie bei Bedarf auf Werkseinstellungen zurück (Abschnitt R der Anleitung).

Wie ändere ich die Drehrichtung des Rohrmotors?

Testen Sie nach der Kopplung die Richtung. Falls umgekehrt, folgen Sie Abschnitt G: Drücken Sie im Programmiermodus die Ab-Taste, dann Programmiertaste zum Umkehren.

Kann die Zeitschaltuhr mit anderen Funksendern verwendet werden?

Ja, Sie können andere kompatible Funksender koppeln (Abschnitt L). Stellen Sie sicher, dass sie auf der gleichen Frequenz 868,4 MHz arbeiten.

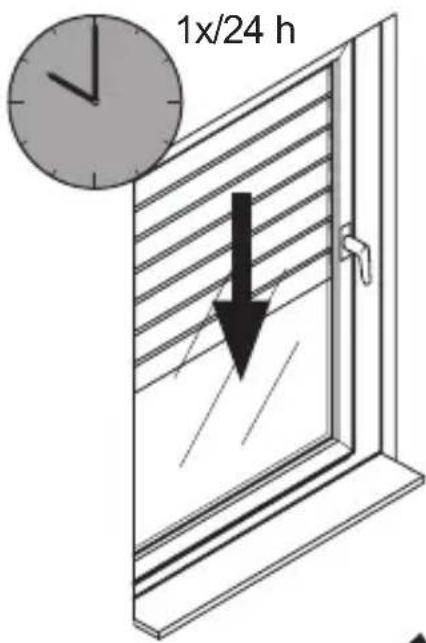

Wie programmiere ich die zeitgesteuerte Automatik?

Aktivieren Sie die Automatik (Abschnitt M) und programmieren Sie dann die Öffnungs- und Schließzeiten (Abschnitt N). Verwenden Sie den Schiebeschalter zum Ein-/Ausschalten.

Wie setze ich die Zeitschaltuhr auf Werkseinstellungen zurück?

Folgen Sie Abschnitt R: Halten Sie die Programmiertaste 5 Sekunden lang gedrückt, bis die LED blinkt. Alle Einstellungen werden gelöscht.

Welcher Batterietyp wird verwendet und wie wird sie ersetzt?

Verwenden Sie eine CR2450-Knopfbatterie. Öffnen Sie das Batteriefach, entnehmen Sie die alte Batterie und legen Sie die neue unter Beachtung der Polarität ein.

Die Reichweite scheint gering zu sein, was tun?

Die Reichweite kann durch metallische Hindernisse oder Störungen verringert werden. Halten Sie die Zeitschaltuhr von Metallflächen und elektromagnetischen Geräten fern. Maximale Reichweite im Gebäude 20 m.

Wie integriere ich die Zeitschaltuhr in das Smart Friends-System?

Koppeln Sie das Produkt über die Friends-App mit dem Smart Friends-System. Befolgen Sie die Anweisungen im Abschnitt « Kopplung mit dem SMART HOME-System » der Anleitung.

BEDIENUNGSANLEITUNG 20036 Schellenberg

Sicherheit und Hinweise 5

Technische Daten 8

Legende Symbole 9

Kopplung Smart Home System 10

Benötigte Werkzeuge 39

Lieferumfang 39

A Montage 40

B Batterie einlegen 42

C Rohrmotor: Adresse zuweisen 45

D Programmiermodus starten 47

E Funk-Zeitschaltuhr mit Rohrmotor koppeln 48

F Drehrichtung prüfen 50

G Drehrichtung ändern 51

H Endlage oben einstellen 52

I Endlage unten einstellen 54

J Programmiermodus beenden 56

K Endlage anfahren 57

L Weitere Funk-Sender koppeln 58

M Zeitautomatik aktivieren 61

N Zeitautomatik: Auf- und Abfahrtzeit programmieren 63

O Zeitautomatik: Auf- und Abfahrtzeit löschen 65

P Zeitautomatik deaktivieren (Aussperrschutz) 66

Q Gekoppelte Funk-Zeitschaltuhr löschen 67

R Werksreset 71

S Zwischenlage setzen (optional) 76

T Zwischenlage löschen 77

U Zwischenlage anfahren 79

Urheberrechtlich geschützt, 2021, Alfred Schellenberg GmbH. Alle Rechte vorbehalten. Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Vervielfältigung, Übersetzung, Verarbeitung bzw. Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten.

SICHERHEIT UND HINWEISE

Sehr geehrte Kundin, sehr geehrter Kunde,

bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung vollständig durch. Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen. Bewahren Sie die Anleitung auf und weisen Sie jeden Benutzer auf eventuelle Gefahren hin, die im Zusammenhang mit diesem Produkt stehen. Übergeben Sie die Anleitung bei einem Besitzerwechsel auch dem Nachbesitzer. Bei Schäden, die durch unsachgemäßen Gebrauch oder durch fehlerhafte Montage entstehen, erlischt die Garantie und jeder Gewährleistungsanspruch.

SICHERHEITSHINWEISE

Es besteht Verletzungsgefahr durch Stromschlag. Vor Arbeiten an elektrischen Anlagen müssen diese spannungsfrei geschaltet werden.

• Das Produkt nur in trockenen Räumen verwenden.
• Die funkbetriebene Rollladenanlage muss während des Betriebs einsehbar sein, insbesondere wenn die Rollladenanlage durch mehr als einen Funk-Sender angesteuert wird.
• Halten Sie Personen aus dem Fahrbereich der Rollladenanlage fern. Es besteht Verletzungsgefahr.
• Das Produkt ist kein Spielzeug, halten Sie Kinder davon fern.
• Es besteht Verletzungs- und Erstickungsgefahr durch Kleinteile des Produktes und der Verpackung.

SCHELLENBERG

• Für den Betrieb einer Rollladenanlage über das Produkt müssen die landesspezifischen Bestimmungen beachtet werden.
• Batterien nur durch den gleichen Typ ersetzen, Flachbatterie CR 2450.
• Den Rohrmotor nicht über die Endlagen hinaus fahren. Beschädigungsgefahr!

BESTIMMUNGSGEMÄSSE VERWENDUNG

• Das Produkt (Art. Nr. 20031/20036) nur mit Geräten verbinden, die vom Hersteller dafür zugelassen sind.
• Eine andere oder darüber hinausgehende Verwendung des Produktes gilt als nicht bestimmungsgemäß.
• Das Produkt darf nicht in Bereichen mit hohem Risiko der Störung Dritter (z.B. Krankenhäuser, Flughäfen oder ähnlichen Einrichtungen) betrieben werden.
• Es besteht kein Schutz vor Störungen durch andere ordnungsgemäß aufgebaute und betriebene Funkanlagen, insbesondere durch solche, die im gleichen Frequenzbereich arbeiten.
• Die über das Produkt betriebenen Rollladenanlagen müssen in einem einwandfreien Zustand sein.
• Für Folgeschäden, Sachschäden und Personenschäden bei nicht bestimmungsgemäßer Verwendung haftet die Alfred Schellenberg GmbH nicht.
• Der Betrieb des Produktes in der Nähe von Geräten mit magnetischer Strahlung oder metallischen Flächen beeinträchtigt die störungsfreie Funktion.
• Die Reichweite des Produktes ist durch europäische Verordnungen und Richtlinien des Gesetzgebers begrenzt.
• Die Reichweite des Produktes beträgt ca. 150 Meter auf freiem Feld und ca. 20 Meter im Gebäude.

EU-KONFORMITÄTSERKLÄRUNG

Die Funk-Zeitschaltuhr (Art. Nr. DE 20031, 20036) erfüllt die geltenden Anforderungen der europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.schellenberg.de (Menüpunkt „Service“ im Download-Center)

Funkanlagenrichtlinie 2014/53/EU (RED)

RoHS-Richtlinie 2011/65/EU

Nicht im Hausmüll entsorgen! Das Produkt ist recyclingfähig und kann im Wertstoffhof oder an einer anderen Sammelstelle für elektrischen Hausmüll abgegeben werden.

Akkus/Batterien: Werfen Sie Akkus oder Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser. Akkus und Batterien sollen gesammelt, recycelt oder auf umweltfreundliche Weise entsorgt werden.

TECHNISCHE DATEN

Sendefrequenz 868,4 MHz Schellenberg

Reichweite Freifeld bis zu 150 Meter

Reichweite im Gebäude bis zu 20 Meter

Spannungsversorgung 3 Volt DC

Batterietyp CR 2450

Schutzart IP 20

Umgebungstemperatur 0° – 50° Celsius

Die baulichen Gegebenheiten können die Reichweite und Funktion des Produktes beeinträchtigen.

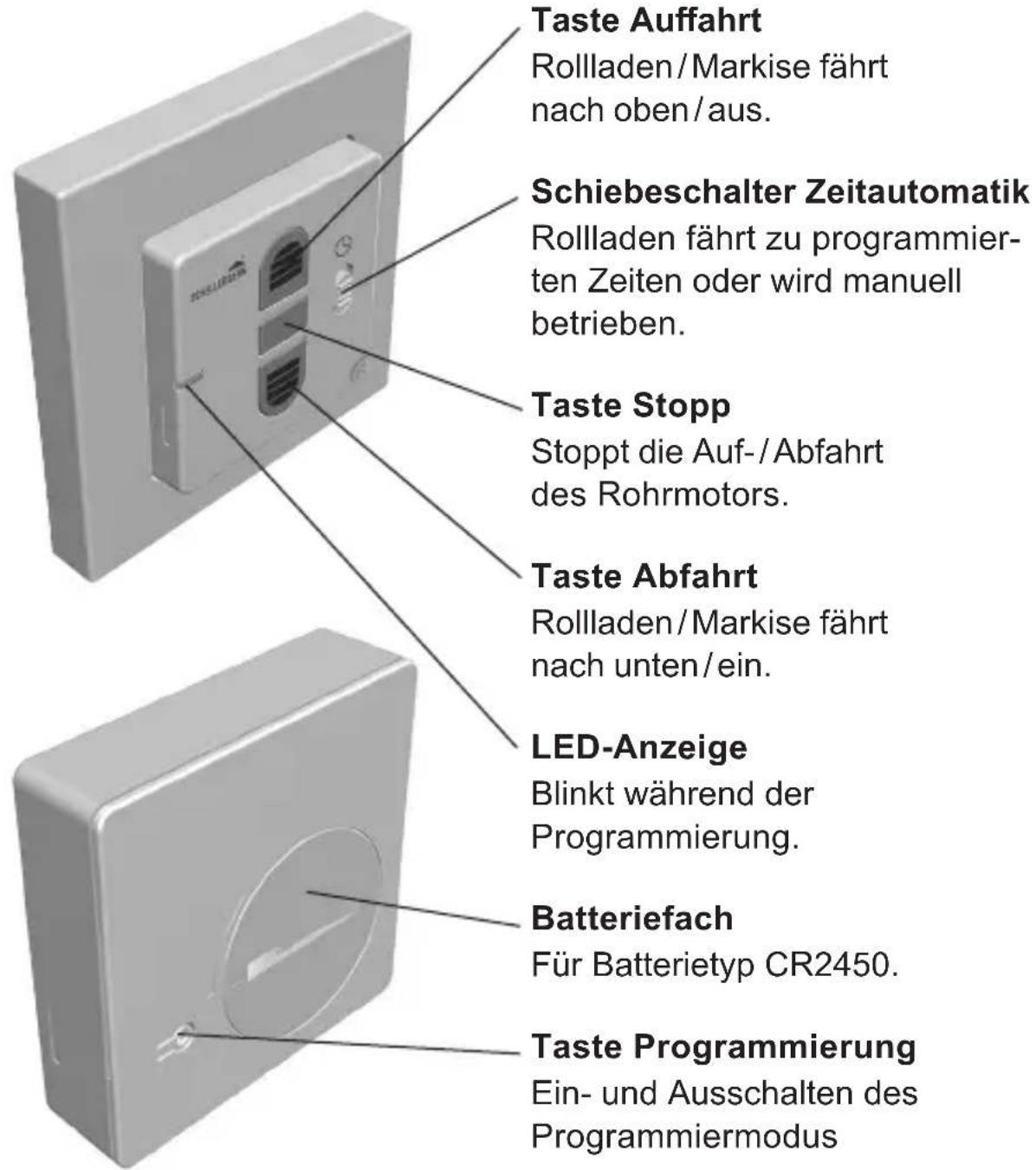

LEGENDE SYMBOLE

Taste Auffahrt

Rollladen/Markise fährt nach oben/aus.

Schiebeschalter Zeitautomatik

Rollladen fährt zu programmierten Zeiten oder wird manuell betrieben.

Taste Stopp

Stoppt die Auf-/Abfahrt des Rohrmotors.

Taste Abfahrt

Rollladen/Markise fährt nach unten/ein.

LED-Anzeige

Blinkt während der Programmierung.

Batteriefach

Für Batterietyp CR2450.

Taste Programmierung

Ein- und Ausschalten des Programmiermodus

LED aus

Koppeln Sie das Produkt mit dem Schellenberg Smart Home System oder dem Smart Friends System und benutzen Sie alle Schellenberg Funk-Produkte bzw. „Ready für Smart Friends“-Produkte über eine App miteinander.

SCHELLENBERG SMART HOME SYSTEM

www.schellenberg.de/SH1/

SMART FRIENDS SYSTEM

Bei Garantie, Ersatzteilbedarf oder Fragen rund um die sachgemäße Montage. Ihres Produktes, wenden Sie sich bitte an unseren Kunden-Service. [e-mail]
