ESM4420 - Contrôleur de température Emko - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de température PID
Marque	Emko
Modèle	ESM4420
Dimensions (L x H x P)	48 x 48 x 95 mm
Découpe de panneau	46 x 46 mm
Poids	220 g
Alimentation	230 V~ 50/60 Hz (autres tensions disponibles : 24 V~, 115 V~)
Affichage process (PV)	LED rouge 4 chiffres (10,1 mm)
Affichage consigne (SV)	LED vert 4 chiffres (8 mm)
Entrée de mesure	Thermocouple (J, K, R, S, T) ou Pt100 RTD (IEC751)
Précision	±0,25% de la pleine échelle
Sortie de contrôle	Relais 5A@250V~ ou pilote SSR (24 mA, 12 V==)
Sortie d'alarme	Relais 5A@250V~ ou pilote SSR (selon modèle)
Fonctions de contrôle	ON/OFF, P, PI, PD, PID, adaptatif (auto-tuning)
Types d'alarme	Haut, bas, écart, etc. programmables
Protection	IP65 face avant, IP20 arrière
Température d'utilisation	0 à 50 °C
Humidité	0-90 % HR (sans condensation)
Cycle d'échantillonnage	3 échantillons par seconde
Filtre d'entrée	1,0 seconde
Entretien	Nettoyer avec un chiffon humide ou alcool éthylique ; ne pas utiliser de solvants hydrocarbures
Garantie	2 ans
Réparabilité	Confier à un technicien qualifié ; couper l'alimentation avant intervention

FOIRE AUX QUESTIONS - ESM4420 Emko

Comment modifier la valeur de consigne (setpoint) ?

Appuyez sur le bouton PSET pour accéder à la consigne process. Utilisez les touches Haut ou Bas pour ajuster la valeur, puis appuyez sur ASET/OK pour enregistrer et revenir à l'écran principal.

Comment configurer une alarme ?

Accédez au menu RCL (Alarme) dans la programmation. Vous pouvez régler les seuils haut (AuP) et bas (ALo), l'hystérésis (AHS), le type d'alarme (AtS) et les temporisations (Aon, RoF).

Que faire en cas d'erreur capteur ?

Vérifiez la connexion du capteur (thermocouple ou Pt100). Si le capteur est défectueux ou mal branché, l'écran affiche un message d'erreur. Assurez-vous que le type d'entrée sélectionné correspond au capteur utilisé.

Comment lancer l'auto-tuning PID ?

Dans le menu Cont, réglez le paramètre tunE sur YES. Assurez-vous que la température process est inférieure à la consigne d'au moins 5% de la pleine échelle pour le chauffage (ou supérieure pour le refroidissement). Le réglage démarre automatiquement.

Comment nettoyer l'appareil ?

Utilisez un chiffon légèrement humide ou imprégné d'alcool éthylique. Ne jamais utiliser de solvants à base d'hydrocarbure (pétrole, trichloréthylène) qui pourraient endommager le boîtier.

Quels types de sorties sont disponibles ?

Le modèle standard propose une sortie de contrôle (relais 5A@250V~ ou pilote SSR) et une sortie d'alarme (relais ou SSR). Les configurations exactes dépendent du code de commande.

Comment installer le régulateur dans un panneau ?

Découpez une ouverture de 46x46 mm. Insérez l'unité par l'avant, placez les fixations fournies sur les côtés et serrez les vis pour maintenir l'appareil. Vérifiez que le joint d'étanchéité est correctement positionné pour garantir l'IP65.

Comment réinitialiser les paramètres par défaut ?

Il n'y a pas de réinitialisation directe. Vous devez accéder au menu Programmation et modifier chaque paramètre manuellement. Notez que le mot de passe (PrPS) doit être réglé sur 0 pour éviter la protection.

Que signifie le message clignotant sur l'écran ?

Un clignotement de la valeur process indique que la mesure est hors limites (inférieure à la limite basse ou supérieure à la limite haute). Vérifiez le capteur et les échelles configurées (PLoL et P_uP_L).

Comment changer le type d'entrée (thermocouple ou Pt100) ?

Dans le menu Pro5 (Process), réglez le paramètre P inS sur le type d'entrée souhaité (ex: FECn pour type J, n[crn] pour type K, Pt100 pour RTD). Assurez-vous que l'échelle (PLoL, P_uP_L) correspond.

MODE D'EMPLOI ESM4420 Emko

Régulateurs de température PID

• Affichage de process 4 chiffres (PV) et SET 4 chiffres (SV)
• Entrée de process (TC, RTD)
• Formes de contrôle ON/OFF, P, PI, PD et PID programmables
• Adaptation des coefficients PID au système avec Réglage Adaptatif (Réglage par réponses graduées)
• Fonctions de chauffage ou de refroidissement programmables pour Sortie de contrôle
• Fonctions d'alarme programmables pour les sorties d'alarme

Les régulateurs de température ESM sont conçus pour mesurer et réguler les valeurs d'un process. Ils peuvent être utilisés dans de nombreuses applications, grâce à leurs fonctions basées sur les entrées de mesure TC et RTD, leurs sorties de contrôle multifonction, leurs fonctions d'alarme sélectionnables.

Ils sont principalement utilisés dans les industries du verre, du plastique, de la pétrochimie, du textile, de l'automobile, de la construction de machines. Le contrôle avancé inclut les fonctions ON-OFF, P, PI, PD, PID et réglage adaptatif PID.

Spécifications

Entrée de Process : TC, RTD

Thermocouple (TC) : J, K, R, S, T (IEC584.1)(ITS90)

Thermorésistance (RTD) : PT-100 (IEC751)(ITS90)

Plage de mesure : Veuillez consulter le tableau 1 pour sélectionner l'échelle et le type d'entrée.

Précision : ±0,25% à pleine échelle pour thermocouple et thermorésistance

Compensation de soudure froide : Automatiquement ± 0,1°C/1°C.

Compensation de ligne : Maximum 10Ohm

Protection de coupure de capteur : Excellente

Cycle d'échantillonnage : 3 échantillons par seconde

Filtre d'entrée : 1,0 seconde.

Forme de contrôle : ON/OFF, P, PI, PD ou PID (forme de contrôle programmable par l'utilisateur)

Sorties

Sortie Process : Relais (5A@250V~ sur charge résistive) ou Pilote de sortie SSR (Maximum 24mA, Max. 12V)

Sortie d'alarme : Relais (5A@250V~ sur charge résistive) ou Pilote de sortie SSR (Sortie d'alarme 2) (Maximum 24mA, Max. 12V==)

(À spécifier dans la commande)

Affichage

Affichage de process :

ESM-4420 : 10,1 mm Afficheur à LED rouges 4 chiffres

ESM-7720 : 13,2 mm Afficheur à LED rouges 4 chiffres

ESM-9920 : 19 mm Afficheur à LED rouges 4 chiffres

Affichage des valeurs de consigne :

ESM-4420 : 8 mm Affichage LED verts à 4 chiffres

ESM-7720 : 9,1 mm Affichage LED verts à 4 chiffres

ESM-9920 : 10,8 mm Affichage LED verts à 4 chiffres

LED : PS (valeur de consigne du process), PO (LED État sortie du process), AS1, AS2 (valeurs de consigne d'alarme), AO1, AO2 (LED États sortie d'alarme), LED °C, °F

Spécifications physiques et environnementales

Température d'utilisation : 0..50°C

Humidité : 0-90% HR (sans condensation)

Indice de protection : IP65 avant, IP20 arrière

Poids : ESM-4420 : 220 g.

ESM-7720 : 270 g.

ESM-9920 : 340 g.

Dimensions : ESM-4420 : (48 x 48 mm, Prof. : 95 mm)

ESM-7720 : (72 x 72 mm, Prof. : 95,5 mm)

ESM-9920 : (96 x 96 mm, Prof.: 96 mm)

Découpe de panneau:

ESM-4420 : (46 x 46 mm)

ESM-7720 : (69 x 69 mm)

ESM-9920 : (92 x 92 mm)

Connexions électriques
    subgraph_ESM-4420["ESM-4420"]
        A["1"] --> B["2"] --> C["3"] --> D["4"] --> E["5"] --> F["6"] --> G["7"]
        H["8"] --> I["9"] --> J["10"] --> K["11"] --> L["12"] --> M["13"]
        N["(-)"] --> O["(+)"]
        P["5A@250V~"] --> Q["NCNO CC"]
        R["5A@250V~"] --> S["NO"]
        T["Sortie 1 (Sortie de process ou Sortie 2 Alarme) Note 1"] --> U["(-)"]
        V["Sortie 2 (Sortie 1 Alarme)"] --> W["(-)"]
        X["Interrupteur d'alimentation"] --> Y["N"]
        Z["L"] --> AA["1A ~ T Fusible"]
        AB["230 V~ 50/60 Hz"] --> AC["230 V~ 50/60 Hz"]
        AD["3"] --> AE["4"] --> AF["5"] --> AG["6"] --> AH["7"] --> AI["8"] --> AJ["9"] --> AK["10"] --> AL["11"]
        AM["12"] --> AN["13"] --> AO["14"] --> AP["15"] --> AQ["16"] --> AR["17"] --> AS["18"] --> AT["19"] --> AU["20"] --> AV["21"] --> AW["22"]
        AX["5A@250V~"] --> AY["5A@250V~"]
        AZ["NO"] --> BA["C"]
        BB["NC"] --> BC["NC"]
        BD["NO"] --> BE["C"]
        BF["C"] --> BG["NC"]
        BH["N"] --> BI["N"]
        BJ["L"] --> BK["L"]
        BL["Sortie 1 (Sortie de process ou Sortie 2 Alarme) Note 1"] --> BN["-"]
        BO["Sortie 2 (Sortie 1 Alarme) Note 1"] --> BP["-"]
        BQ["Sortie 3 (Sortie SSR)"] --> BR["TC"]
        BS["3"] --> BT["TC"]
        BU["5A@250V~"] --> BV["NCNO C"]
        BW["Sortie 1 (Sortie de process ou Sortie 2 Alarme) Note 1"] --> BX["NCNO C"]
        BY["Sortie 2 (Sortie 1 Alarme) Note 1"] --> BZ["Sortie 3 (Sortie SSR)"]
        CA["3"] --> CB["TC"]
        CC["NCNO C"] --> CD["NCNO C"]
        DD["NCNO C"] --> DP["NCNO C"]
        DP["NCNO C"] --> DC["NCNO C"]
        DV["NCNO C"] --> DW["NCNO C"]
        DX["NCNO C"] --> DY["NCNO C"]
        DZ["NCNO C"] --> DY["NCNO C"]
        DZ["NCNO C"] --> DZ["NCNO C"]
        DZ["NCNO C"] --> DZ["NCNO C"]
        DZ["NCNO C"] --> DZ["NCNO C"]
    end

    subgraph_ESM-7720["ESM-7720 CATII"]
        V["1"] --> W["2"]
        X["3"] --> Y["4"]
        Z["5A@250V~"] --> AA["CATII"]
        AB["12"] --> AC["CATII"]
        AD["13"] --> AE["CATII"]
        AF["14"] --> AG["CATII"]
        AH["15"] --> AI["CATII"]
        AJ["16"] --> AK["CATII"]
        AL["17"] --> AM["CATII"]
        AN["18"] --> AO["CATII"]
        AP["19"] --> AQ["CATII"]
        AR["20"] --> AS["CATII"]
    end

    subgraph_ESM-9920["ESM-9920 CATII"]
        AT["1"] --> AU["TC"]
        AV["3"] --> AW["TC"]
        AX["TC"] --> AY["TC"]
        AZ["TC"] --> BA["TC"]
        BB["TC"] --> BC["TC"]
        BD["TC"] --> BD["TC"]
        BE["TC"] --> BF["TC"]
        BG["TC"] --> BH["TC"]
        BI["TC"] --> BJ["TC"]
        BK["TC"] --> BL["TC"]
        BM["TC"] --> BN["TC"]
        BO["TC"] --> BO["TC"]
        BP["TC"] --> BP["TC"]
        BQ["TC"] --> BQ["TC"]
        BN["TC"] --> BN["TC"]
        BO["TC"] --> BO["TC"]
        BP["TC"] --> BP["TC"]
        BQ["TC"] --> BQ["TC"]
    end

Note 1 : Si la sortie Process est Sortie de pilote SSR, vérifiez que les broches (+) et (-) sont correctement connectées.

DIMENSIONS ESM-4420

EMKO ESM-4420 °C 8.8.8.8 °F PO PS AO1 AS1 8.8.8.8 AO2 AS2 Régulateur de température PSET P ASET 48 mm / 1,89 pouce 11 ±

Maximum 5 mm/0,2 pouce.

mm /0,43 pouces84 mm / 3,31 pouce

DIMENSIONS ESM-7720

ESM-7720 °C 8.8.8.8 °F PO PS AS1 8.8.8.8 AO1 AS2 AO2 PSET P ASET Régulateur de température 72 mm / 2,83 pouces 72 mm / 2,83 pouces 11

Maximum 15 mm / 0,59 pouce.

mm / 0,45 pouce 84 mm / 3,31 pouces

ESM-9920

°C °F 8.8.8.8 PD PS AO1 AS1 AO2 AS2 8.8.8.8 FSET P ASET ASET Régulateur de température ESM-9920 96 mm / 3,78 pouces 96 mm / 3,78 pouces

Maximum 15 mm / 0,59 pouce

1- Avant de monter le dispositif dans votre panneau, vérifiez que la découpe existante correspond. 2- Vérifiez la position du joint de panneau avant. 3- Insérez le dispositif dans son emplacement. Si les fixations sont sur l'unité, elles doivent être démontées avant d'insérer l'unité dans le panneau.

DEMO ESM-4420 °C 8.8.8 °F 8.8.8 PC 75 AOUT 100 AOUT 100 AOUT 100 Républiqueur de température PSET P AOUT 4 5

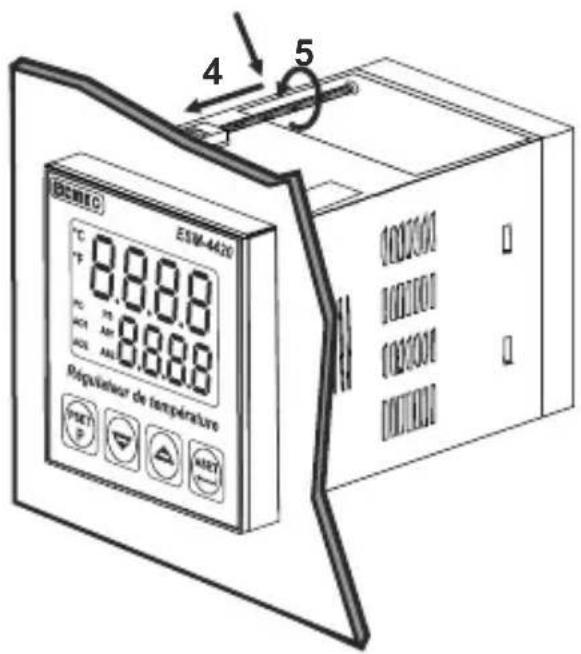

4- Insérez l'unité dans l'emplacement par la face avant du panneau. 5- Insérez les fixations dans les orifices sur le haut et le côté du dispositif. Serrez les vis pour qu'il soit fermement établi dans le panneau.

Accès et modification des valeurs de consigne

Écran principal

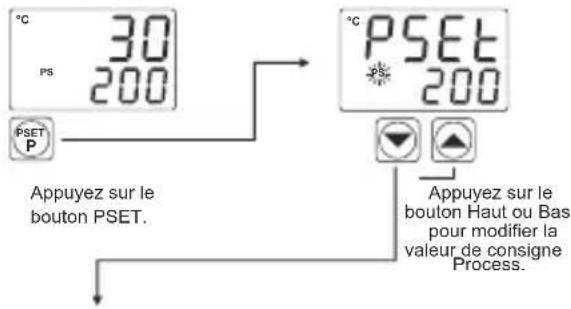

30 ps 200 PSET P Appuyez sur le bouton PSET. 30 PSET 200 Appuyez sur le bouton Haut ou Bas pour modifier la valeur de consigne Process.

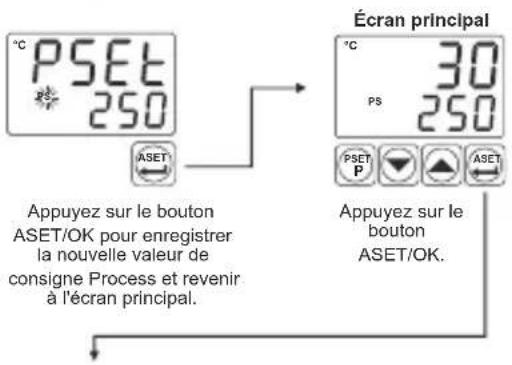

°C PSET 250 ASET Écran principal °C 30 PS 250 PSET P ASET Appuyez sur le bouton ASET/OK pour enregistrer la nouvelle valeur de consigne Process et revenir à l'écran principal. Appuyez sur le bouton ASET/OK.

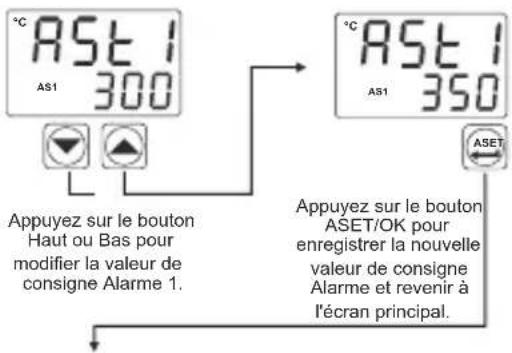

°C AST 1 AS1 300 Appuyez sur le bouton Haut ou Bas pour modifier la valeur de consigne Alarme 1. °C AST 1 AS1 350 Appuyez sur le bouton ASET/OK pour enregistrer la nouvelle valeur de consigne Alarme et revenir à l'écran principal.

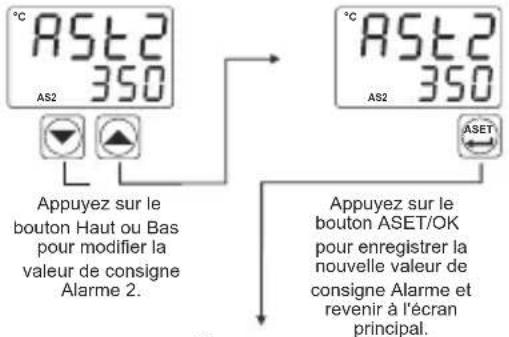

°C AST2 350 AS2 Appuyez sur le bouton Haut ou Bas pour modifier la valeur de consigne Alarme 2. °C AST2 350 AS2 ASET Appuyez sur le bouton ASET/OK pour enregistrer la nouvelle valeur de consigne Alarme et revenir à l'écran principal.

Note : L'utilisateur peut quitter la section Valeur de consigne sans enregistrer les valeurs en appuyant sur le bouton. Si aucune activité n'intervient pendant 120 secondes, le dispositif quitte automatiquement la section Valeur de consigne.

Schéma d'accès aux paramètres du programme

    subgraph "Après 5 secondes."
        G["Pour accéder au menu Programme, appuyez sur le bouton pendant 5 P"]
        H["Saisissez le mot de passe avec les boutons Haut et Bas."]
        I["Appuyez sur le bouton ASET/OK pour confirmer le mot de passe."]
    end

    subgraph "Ecran Mot de passeÉcran principal"
        J["ALr"]
        K["Prot"]
        L["AHS 1 0"]
        M["AtS 1 PH.A"]
        N["ALo 1 0"]
        O["RuP 1 500"]
        P["Ron 1 0"]
        Q["RoF 1 0"]
    end

    G --> R["ProS"]
    H --> S["Cont"]
    I --> T["Prot"]
    J --> U["Prot"]
    K --> V["Prot"]
    L --> W["Prot"]
    M --> X["Prot"]
    N --> Y["Prot"]
    O --> Z["Prot"]
    R --> AA["ASET"]
    S --> AB["ASCT"]
    T --> AC["ASCT"]
    U --> AD["ASCT"]
    V --> AE["ASCT"]
    W --> AF["ASCT"]
    X --> AG["ASCT"]
    Y --> AH["ASCT"]
    Z --> AI["ASCT"]
    AA --> AJ["ASCT"]
    AB --> AK["ASCT"]
    AC --> AL["ASCT"]
    AD --> AM["ASCT"]
    AE --> AN["ASCT"]
    AF --> AO["ASCT"]
    AG --> AP["ASCT"]
    AH --> AQ["ASCT"]
    AI --> AR["ASCT"]
    AJ --> AS["ASCT"]
    AK --> AT["ASCT"]
    AL --> AU["ASCT"]
    AM --> AV["ASCT"]
    AN --> AW["ASCT"]
    AO --> AX["ASCT"]
    AP --> AY["ASCT"]
    AQ --> AZ["ASCT"]
    AR --> BA["ASCT"]
    AS --> BB["ASCT"]
    AT --> BC["SSCt 0"]
    AU --> BD["SSCt 100"]
    AV --> BE["SSCt 0"]
    AW --> BF["SSCt 0"]
    AX --> BG["SSCt 0"]
    AU --> BH["SSCt 0"]
    AV --> BI["SSCt 0"]
    AW --> BJ["SSCt 0"]

Note : Après 120 secondes d'inactivité dans le menu Programmation, le dispositif affiche l'écran Opération.

Pour lancer le réglage

1- Accédez à la section Programmation 2- Sélectionnez YES, paramètre tune dans le menu cont. Appuyez sur le bouton ASET/OK pour enregistrer le paramètre et revenir à l'écran principal Opération. 3- Le paramètre "EunE" clignote dans l'écran SET.

Note - Pour lancer le réglage

Réglage du chauffage: La valeur Process doit être inférieure à la valeur de consigne du process, au moins 5% de la pleine échelle.

Réglage du refroidissement : La valeur Process doit être supérieure à la valeur de consigne du process, au moins 5% de l'échelle totale. Si cette condition n'est pas satisfaite, EErr clignote pendant 10 secondes.

Le réglage Adaptatif est annulé dans les conditions suivantes :

1- Si le capteur se déclenche 2- Si le réglage Adaptatif n'est pas terminé en huit heures 3- Si la valeur Process est supérieure à la valeur de consigne du process pendant le réglage Adaptatif du chauffage 4- Si la valeur Process est inférieure à la valeur de consigne du process pendant le réglage Adaptatif du refroidissement

5- Si l'utilisateur modifie la valeur de consigne du process pendant le réglage Adaptatif Le réglage Adaptatif est alors annulé et le dispositif utilise les paramètres PID précédents sans les modifier.

PRO5 : paramètre du menu process

P inS : Sélection type d'entrée du process (Par défaut : FECn) FECn : Type J (Fe, Cu, Ni) Thermocouple, -200°C, 900°C; -328°F, 1652°F n[crn] : Type K (Ni, Cr, Ni) Thermocouple, -200°C, 1300°C; -328°F, 2372°F P 13r : Type R (Pt13%RhPt) Thermocouple, 0°C, 1700°C; 32°F, 3092°F P 10- : Type S (Pt10%RhPt) Thermocouple, 0°C, 1700°C; 32°F, 3092°F : Type T (Cu, Cu, Ni) Thermocouple, -200°C, 400°C; -328°F, 752°F : Pt - 100, -200°C, 650°C; -328°F, 1202°F : Pt - 100, -199,9°C, 650,0°C; -199,9°F, 999,9°F Un it : Sélection d'unité. Choisir °C ou °F. (Par défaut : °C) PLoL : Valeur minimale (limite basse) de l'échelle opérationnelle. Elle change selon le type d'entrée et l'échelle du process. (Par défaut : -200) P_uP_L : Valeur maximale (limite haute) de l'échelle opérationnelle. Elle change selon le type d'entrée et l'échelle du process. (Par défaut : 900)

SU-L : Limite basse de la valeur de consigne Process. La valeur de consigne minimale est réglée par ce paramètr SU-U : Limite haute de la valeur de consigne Process. La valeur de consigne maximale est réglée par ce paramètre. Elle change selon le type d'entrée et l'échelle du process. (Par défaut : 900) PUoF : Écart de la valeur Process. Peut être réglé de -10% à 10% de l'échelle. Cette valeur est ajoutée à la valeur Process affichée. (Par défaut : 0)

Cont: paramètres du menu contrôle

Prts : Sélection du type du process. Il peut être HERE ou Cool (Par défaut : HERE) CntS : Sélection du type de contrôle du process. Il peut être onoF ou Pid. (Par défaut : onoF)

tunE : Si le paramètre de réglage est réglé sur YES, le calcul des paramètres PID démarre automatiquement. Ce paramètre est affiché si LntS = P, d. (Par défaut : no) Prbn : Bande proportionnelle. Elle peut être réglée de 1% à 100%.

Si [LntS] = [P, d], ce paramètre est affiché. (Par défaut : no)

t int : Durée totale. Il peut être réglé de 0 à 3600 secondes.

Si [nés] = [P, d], ce paramètre est affiché. (Par défaut : 100)

EdEr : Délai dérivé. Il peut être réglé de 0,0 à 999,9 secondes.

Si [cntS] = [P_rd], ce paramètre est affiché. (Par défaut : 25.0)

t'oo : Période de contrôle de sortie : Elle peut être réglée de 1 à 150 secondes. Si [cntS] = [P_id], ce paramètre est affiché. (Par défaut : 10)

Hyst : Valeur Hystérésis. Elle peut être réglée entre 0% et 50% de la pleine échelle.

(P_uP_L - P_Lo_L), si [CnS] = onoF, ce paramètre sera affiché (Par défaut : 0)

Sbou : Valeur de sortie du déclenchement du capteur. Il peut être réglé de 0% à %. (Par défaut : 0,0)

Sortie : Ce paramètre détermine la sortie qui sera utilisée comme contrôle de process. Si rLY est sélectionnée, la sortie Relais sera la sortie du process. Si SSR est sélectionnée, la sortie SSR sera la sortie du process. (Par défaut : rLY)

SSET : Valeur de consigne du démarrage progressif. Le mode Démarrage progressif est activé jusqu'à ce que la température atteigne la valeur de consigne pour le démarrage progressif. (Par défaut : 0)

SSCo : Sortie de contrôle de démarrage progressif. Ce paramètre détermine le pourcentage de la sortie Contrôle du démarrage progressif. (Par défaut : 10,0)

SSCT : Délai de contrôle de démarrage progressif. Ce paramètre détermine le délai du mode Démarrage progressif. (Par défaut : 0)

RCL: paramètres du menu alarme

RHS 1 : Valeur Hystérésis d'alarme. Elle peut être réglée entre 0% et 50% de la pleine échelle ( RwPL - ALoL ). (Par défaut : 0)

RES1 : Sélection du type d'alarme. (Par défaut : PH, R)

ALo1 : Paramètre d'alarme limite basse. Il peut être réglé entre la valeur minimale de l'échelle opérationnelle et la limite haute de l'alarme. (Par défaut : 0)

PR 1 : Paramètre d'alarme limite haute. Il peut être réglé entre la limite basse de l'alarme et la valeur maximale de l'échelle opérationnelle. (Par défaut : 500)

Aonl : Délai d'activation d'alarme. Il peut être réglé entre 0 à 9999 secondes. (Par défaut : 0)

Rof1: Délai d'extinction d'alarme. Il peut être réglé entre 0 à 9998 secondes. S'il est supérieur à 9998, Letch est affiché et la sortie Verrouillage d'alarme est activée. (Par défaut : 0)

AHS2: Valeur Hystérésis d'alarme. Peut être réglé entre 0% et 50% de la pleine échelle RLo1

Rt52 : Sélection du type d'alarme. (Par défaut : PH, A)

Alo2 : Paramètre d'alarme limite basse. Il peut être réglé entre la valeur minimale de l'échelle opérationnelle et la limite haute de l'alarme. (Par défaut : 0)

RUP2 : Paramètre d'alarme limite haute. Il peut être réglé entre la limite basse de l'alarme et la valeur maximale de l'échelle opérationnelle. (Par défaut : 500)

Ron2 : Délai d'activation d'alarme. Il peut être réglé entre 0 à 9999 secondes. (Par défaut : 0)

RoF2 : Délai d'extinction d'alarme. Il peut être réglé entre 0 à 9998 secondes. S'il est supérieur à 9998, LEECH est affiché et la sortie Verrouillage d'alarme est activée. (Par défaut : 0)

NOTE: Les paramètres Alarme 2 (AHS2, AtS2, ALo2, AuP2, Aon2, AoF2) sont activés si le paramètre Cout est réglé sur SSR.

Prot paramètre du menu protection

PrPS : Mot de passe pour accéder à la section Programmation. Il peut être réglé de 09999. à

Si PrPS est 0, l'écran Mot de passe n'est pas affiché. Si PrPS n'est pas égal à 0 et que l'utilisateur accède au menu sans saisir le mot de passe, il pourra lire tous les menus sauf le menu Protection Prot. Il ne pourra pas modifier aucun des paramètres (Valeur par défaut : 0).

Types d'alarmes Valeur Process

Messages d'erreur

1 - Erreur du capteur dans les entrées analogiques. La connexion du capteur est erronée ou la connexion au capteur n'est pas établie.

2- Si la valeur de l'entrée analogique est inférieure au paramètre de la limite basse PL du process, la valeur affichée en haut de l'écran clignote (comme illustré).

3- Si la valeur de l'entrée analogique est supérieure au paramètre de la limite haute P_UP_L du process, la valeur affichée en haut de l'écran clignote (comme illustré).

4 - Dans la section Programmation, si le mot de passe n'est pas "0" et que l'utilisateur accède aux paramètres avec le bouton ASET/OK sans saisir le mot de passe mais souhaite modifier un paramètre, un avertissement est affiché en bas de l'écran (illustré ci-contre). Aucune modification n'est possible sans saisir le mot de passe.

5- Dans la section Programmation, lorsque le Réglage est activé YES, si l'avertissement ci-contre à gauche clignote dans l'écran Opération pendant 10 secondes, cela signifie que les conditions nécessaires à un réglage ne sont pas réunies.

Installation

• Unité monobloc
• Fixation à deux éléments
• Manuel d'utilisation

Avant son installation, vérifiez visuellement que le produit n'a pas été endommagé pendant le transport. Il incombe à l'acheteur de faire installer ce produit par un technicien qualifié en électricité et mécanique.

En cas de risque d'accident causé par un défaut ou une panne de ce produit, coupez le courant et isolez ce produit du système électrique.

Cette unité est normalement fournie sans fusible ou interrupteur d'alimentation.

Utilisez l'interrupteur d'alimentation et le fusible du système le cas échéant.

Vérifiez que la tension d'alimentation correspond aux caractéristiques de cette unité pour éviter une panne ou de la détériorer.

Le courant doit rester coupé jusqu'à ce que tout le câblage soit terminé pour éviter tout risque de court-circuit ou de choc électrique.

Ne jamais tenter d'ouvrir, démonter, modifier, réparer ce produit. Toute tentative d'ouverture de ce produit peut provoquer une panne, un choc électrique, un incendie.

Ne pas utiliser ce produit dans une atmosphère dangereuse, combustible ou explosive. Pendant l'installation mécanique, prenez les précautions nécessaires pour ne pas vous blesser sur les bords irréguliers de l'orifice dans le panneau métallique.

Vous devez utiliser les pinces de fixation du produit pour l'installer. Ce produit ne doit pas être installé sans les fixations appropriées. Prenez les précautions nécessaires pour que ce produit ne puisse pas tomber pendant le montage. Il vous incombe de vérifier que ce produit est toujours installé et utilisé conformément à son manuel d'utilisation.

Garantie

EMKO Elektronik garantit que ce produit est fourni sans défaut de fabrication ou de matériau. Cette garantie est valide pendant deux ans. La période de garantie débute à la date de livraison.

Cette garantie reste valide si les conditions et les responsabilités stipulées dans la garantie et le manuel d'utilisation sont intégralement respectées par le client.

Maintenance

Les opérations de maintenance et de réparation doivent uniquement être confiées à un technicien spécialisé. Coupez le courant avant d'accéder aux composants. Ne pas nettoyer le boîtier avec un solvant à base d'hydrocarbure (pétrole, trichloréthylène, etc.). L'utilisation d'un solvant peut réduire la fiabilité mécanique du produit. Utilisez un chiffon légèrement imprégné d'eau ou d'alcool éthylique pour nettoyer le boîtier en plastique.

Coordonnées du fabricant :

Emko Elektronik Sanayi ve Ticaret A.Ş. Demirtaş Organize Sanayi Bölgesi Karanfil Sk. No: 6 16369 BURSA/TURQUIE

Tél. : [phone]

Fax : [phone]

Service de maintenance et de réparation :

Emko Elektronik Sanayi ve Ticaret A.Ş. Demirtaş Organize Sanayi Bölgesi Karanfil Sk. No: 6 16369 BURSA/TURQUIE Tél. : [phone] Fax : [phone]

Informations de commande

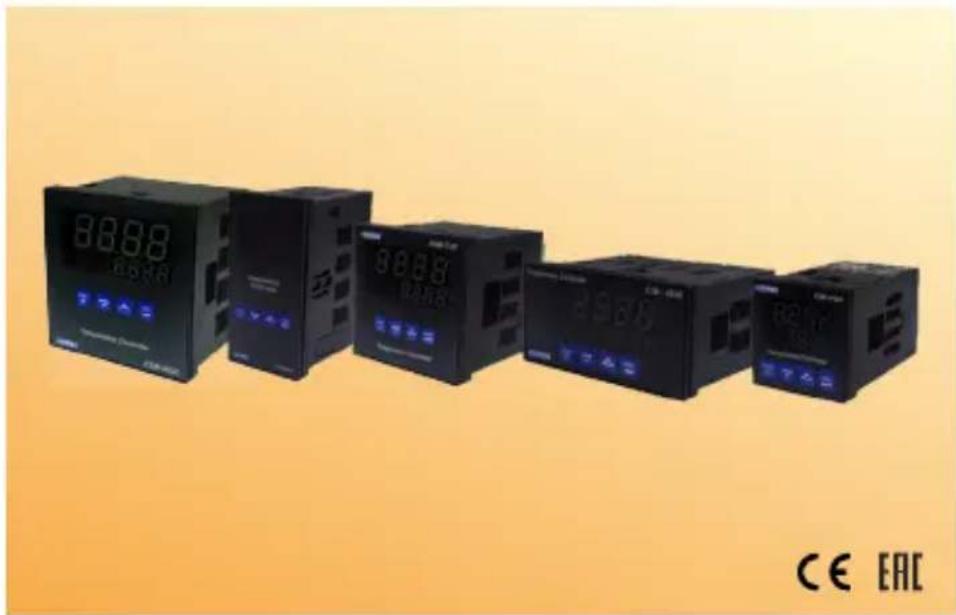

ESM-4420 (48x48 DIN 1/16)

ESM-7720 (72x72 DIN)

ESM-9920 (96x96 DIN 1/4)

A	Tension d'alimentation
2	24V ~50/60Hz or 24V==(±%15)
3	24V ~(±%15) 50/60Hz
4	115V ~(±%15) 50/60Hz
5	230V ~(±%15) 50/60Hz
9	Client

BC	Type d'entrée	Echelle
20	Configurable (Tableau 1)	(Tableau 1)
D	Communication série
0	Aucun
E	Sortie 1 (Process ou Alarme)
1	Sortie relais ( sur charge résistive) 5A@250V~
2	Pilote de sortie SSR (Max. 24mA, )Max.12V ---
FG	Sortie 2 (Alarme)
01	Sortie relais ( sur charge résistive) 5A@250V~
HI	Sortie 3 (Process)
02	Pilote de sortie SSR (Max. 24mA, 1 ) Max.12V ---

Tableau 1

BC	Type d'entrée (TC)	Échelle (°C)	Echelle (°F)
23	J, Fe CuNi IEC584.1(ITS90)	-200°C, 900°C	-328°F, 1652°F
25	K, NiCr Ni IEC584.1(ITS90)	-200°C, 1300°C	-328°F, 2372°F
27	R, Pt13%Rh Pt IEC584.1(ITS90)	0°C, 1700°C	32°F, 3092°F
28	S, Pt10%Rh Pt IEC584.1(ITS90)	0°C, 1700°C	32°F, 3092°F
29	T, Cu CuNi IEC584.1(ITS90)	-200°C, 400°C	-328°F, 752°F
BC	Type d'entrée (RTD)	Échelle (°C)	Echelle (°F)
39	PT 100, IEC751(ITS90)	-200°C, 650°C	-328°F, 1202°F
40	PT 100, IEC751(ITS90)	-199.9°C, 650,0°C	-199,9°F, 999,9°F

Emko

Votre partenaire technologique

Nous vous remercions d'avoir choisi les produits Emko Elektronik. Vous pouvez télécharger le manuel d'utilisation sur notre site internet.

www.emkoelektronik.com.tr
