Produkttyp	PID-Temperaturregler
Marke	Emko
Modell	ESM4420
Abmessungen (B x H x T)	48 x 48 x 95 mm
Ausschnitt für Schalttafel	46 x 46 mm
Gewicht	220 g
Spannungsversorgung	230 V~ 50/60 Hz (andere Spannungen verfügbar: 24 V~, 115 V~)
Prozessanzeige (PV)	rote LED 4-stellig (10,1 mm)
Sollwertanzeige (SV)	grüne LED 4-stellig (8 mm)
Messeingang	Thermoelement (J, K, R, S, T) oder Pt100 RTD (IEC751)
Genauigkeit	±0,25% des Vollbereichs
Regelausgang	Relais 5A@250V~ oder SSR-Treiber (24 mA, 12 V==)
Alarmausgang	Relais 5A@250V~ oder SSR-Treiber (je nach Modell)
Regelfunktionen	EIN/AUS, P, PI, PD, PID, adaptiv (Auto-Tuning)
Alarmtypen	Hoch, Tief, Abweichung, usw. programmierbar
Schutzart	IP65 Frontseite, IP20 Rückseite
Betriebstemperatur	0 bis 50 °C
Luftfeuchtigkeit	0-90 % rF (ohne Kondensation)
Abtastzyklus	3 Abtastungen pro Sekunde
Eingangsfilter	1,0 Sekunde
Wartung	Mit einem feuchten Tuch oder Ethylalkohol reinigen; keine Kohlenwasserstofflösungsmittel verwenden
Garantie	2 Jahre
Reparierbarkeit	Einen qualifizierten Techniker beauftragen; vor dem Eingriff die Stromversorgung trennen

Häufig gestellte Fragen - ESM4420 Emko

Wie ändere ich den Sollwert (Setpoint)?

Drücken Sie die Taste PSET, um auf den Prozess-Sollwert zuzugreifen. Verwenden Sie die Tasten Hoch oder Runter, um den Wert anzupassen, und drücken Sie dann ASET/OK, um zu speichern und zum Hauptbildschirm zurückzukehren.

Wie konfiguriere ich einen Alarm?

Gehen Sie zum Menü RCL (Alarm) in der Programmierung. Sie können die obere (AuP) und untere (ALo) Schwelle, Hysterese (AHS), Alarmtyp (AtS) und Verzögerungen (Aon, RoF) einstellen.

Was tun bei Sensorfehler?

Überprüfen Sie die Sensorverbindung (Thermoelement oder Pt100). Wenn der Sensor defekt oder falsch angeschlossen ist, zeigt das Display eine Fehlermeldung an. Stellen Sie sicher, dass der ausgewählte Eingangstyp dem verwendeten Sensor entspricht.

Wie starte ich das PID-Auto-Tuning?

Stellen Sie im Menü Cont den Parameter tunE auf YES. Stellen Sie sicher, dass die Prozesstemperatur mindestens 5% des Vollbereichs unter dem Sollwert liegt (für Heizung) oder darüber (für Kühlung). Die Einstellung startet automatisch.

Wie reinige ich das Gerät?

Verwenden Sie ein leicht feuchtes Tuch oder mit Ethylalkohol getränktes Tuch. Verwenden Sie niemals Lösungsmittel auf Kohlenwasserstoffbasis (Benzin, Trichlorethylen), da diese das Gehäuse beschädigen könnten.

Welche Ausgangstypen sind verfügbar?

Das Standardmodell bietet einen Regelausgang (Relais 5A@250V~ oder SSR-Treiber) und einen Alarmausgang (Relais oder SSR). Die genauen Konfigurationen hängen vom Bestellcode ab.

Wie installiere ich den Regler in einer Schalttafel?

Schneiden Sie eine Öffnung von 46x46 mm. Führen Sie das Gerät von vorne ein, setzen Sie die mitgelieferten Befestigungen an den Seiten und ziehen Sie die Schrauben fest, um das Gerät zu halten. Stellen Sie sicher, dass die Dichtung korrekt positioniert ist, um IP65 zu gewährleisten.

Wie setze ich die Werkseinstellungen zurück?

Es gibt keinen direkten Reset. Sie müssen auf das Menü Programmierung zugreifen und jeden Parameter manuell ändern. Beachten Sie, dass das Passwort (PrPS) auf 0 gesetzt werden muss, um den Schutz zu vermeiden.

Was bedeutet die blinkende Anzeige auf dem Bildschirm?

Ein Blinken des Prozesswerts zeigt an, dass die Messung außerhalb der Grenzen liegt (unter der unteren oder über der oberen Grenze). Überprüfen Sie den Sensor und die konfigurierten Skalen (PLoL und P_uP_L).

Wie ändere ich den Eingangstyp (Thermoelement oder Pt100)?

Stellen Sie im Menü Pro5 (Process) den Parameter P inS auf den gewünschten Eingangstyp (z.B. FECn für Typ J, n[crn] für Typ K, Pt100 für RTD). Stellen Sie sicher, dass die Skala (PLoL, P_uP_L) übereinstimmt.

BEDIENUNGSANLEITUNG ESM4420 Emko

• 4-stellige Prozess- (PV) und 4-stellige Vorwahl(SV) Anzeige
• Prozesseingang (TC, RTD)
• Programmierbare ON/OFF, P, PI, PD und PID Regelungsarten
• Anpassung der PID Koeffizienten an das System mittels Selbst-Abgleich (Step Response Tuning)
• Programmierbare Heizung- und Kühlungsfunktion für Regel Ausgang
• Wählbare Alarm Funktionen für Alarm Ausgang

Die ESM Serie von Temperaturreglern wurden zur Messung und Regelung von Prozesswerten entwickelt. Sie können in vielen Anwendungen mit ihren TC und RTD Temperatur Sensoreingängen, Multifunktions Steuerausgängen und wählbaren Alarmfunktionen eingesetzt werden.

Hauptanwendungsgebiete sind die Herstellung von Plastik, Petrochemie, Textil, und Automobil Produktionsanlagen. Eine genaue und fortschrittliche Messung und Regelung wird durch die frei wählbaren ON-OFF, P, PI, PD, PID, Self-Tune PID Funktionen gewährleistet.

Spezifikationen

Prozesseingänge TC, RTD

Thermoelement (TC): J, K, R, S und T (IEC584.1) (ITS90)

Thermowiderstand (RTD): PT-100 (IEC751) (ITS90)

Messbereich: Für Eingangstyp und Skalen Auswahl Siehe Tabelle-1.

Genauigkeit: Für Thermoelement und Thermowiderstand ± 0.25 % vom Skalenendwert,

Kaltstellen-Kompensation: Automatisch durchgeführt ±0.1°C/1°C

Leitungskompensation: Maximal 10 Ohm

Sensorbruchsicherung: Anzeige am Display

Ausleseintervall: 3 pro Sekunde

Eingangsfilter: 1.0 Sekunden

Regelungsmethode: ON/OFF, P, PI, PD oder PID (Der Benutzer

kann die Methode programmieren.)

Ausgang

Prozessausgang: Relais (5A@250V ∼ ohmsche Last)

oder SSR-Treiberausgang (maximal 20mA @12V ---)

Alarmausgang: Relais (5A@250V\~ ohmsche Last)

Versorgungsspannung:

230V ∼ (±15%) 50/60 Hz - 3VA

115V ∼ (±15%) 50/60 Hz - 3VA

24V ∼ (±15%) 50/60 Hz - 3VA

(Versorgungsspannung bei der Bestellung angeben)

Prozessanzeige:

ESM-4420 : 10.1 mm rot 4-stellig LED-Anzeige

ESM-7720 : 13.2 mm rot 4-stellig LED-Anzeige

ESM-9920 : 19 mm rot 4-stellig LED-Anzeige

Anzeige für Vorwahl-Wert :

ESM-4420 : 8 mm grün 4-stellig LED-Anzeige

ESM-7720 : 9.1 mm grün 4-stellig LED-Anzeige

ESM-9920 : 10.8 mm grün 4-stellig LED-Anzeige

LEDs : PS (Prozess Vorwahlwert), PO( Prozess Ausgangsstatus-LED),

AS1, AS2 (Alarm Vorwahlwerte), AO1, AO2 (Alarm Ausgangsstatus

LEDs), LED für °C, °F.

Schutzklassen und Physikalische Eingenschaften

Betriebstemperatur: 0...50°C

Feuchtigkeit: 0-90% RH (ohne Kondensation)

Schutzklasse: vorne IP65, hinten IP 20

Gewicht: ESM-4420 : 220 g

ESM-7720:270g

ESM-9920:340g

Abmessungen: ESM-4420 : (48 x 48mm, Tiefe: 95 mm)

ESM-7720 : (72 x 48mm, Tiefe: 95.5 mm)

ESM-9920 : (96 x 48mm, Tiefe: 96 mm)

Fronttafelausschnitt:

ESM-7720 : (69 x 69 mm)

ESM-4420 : (46 x 46 mm)

ESM-9920 : (92 x 92 mm)

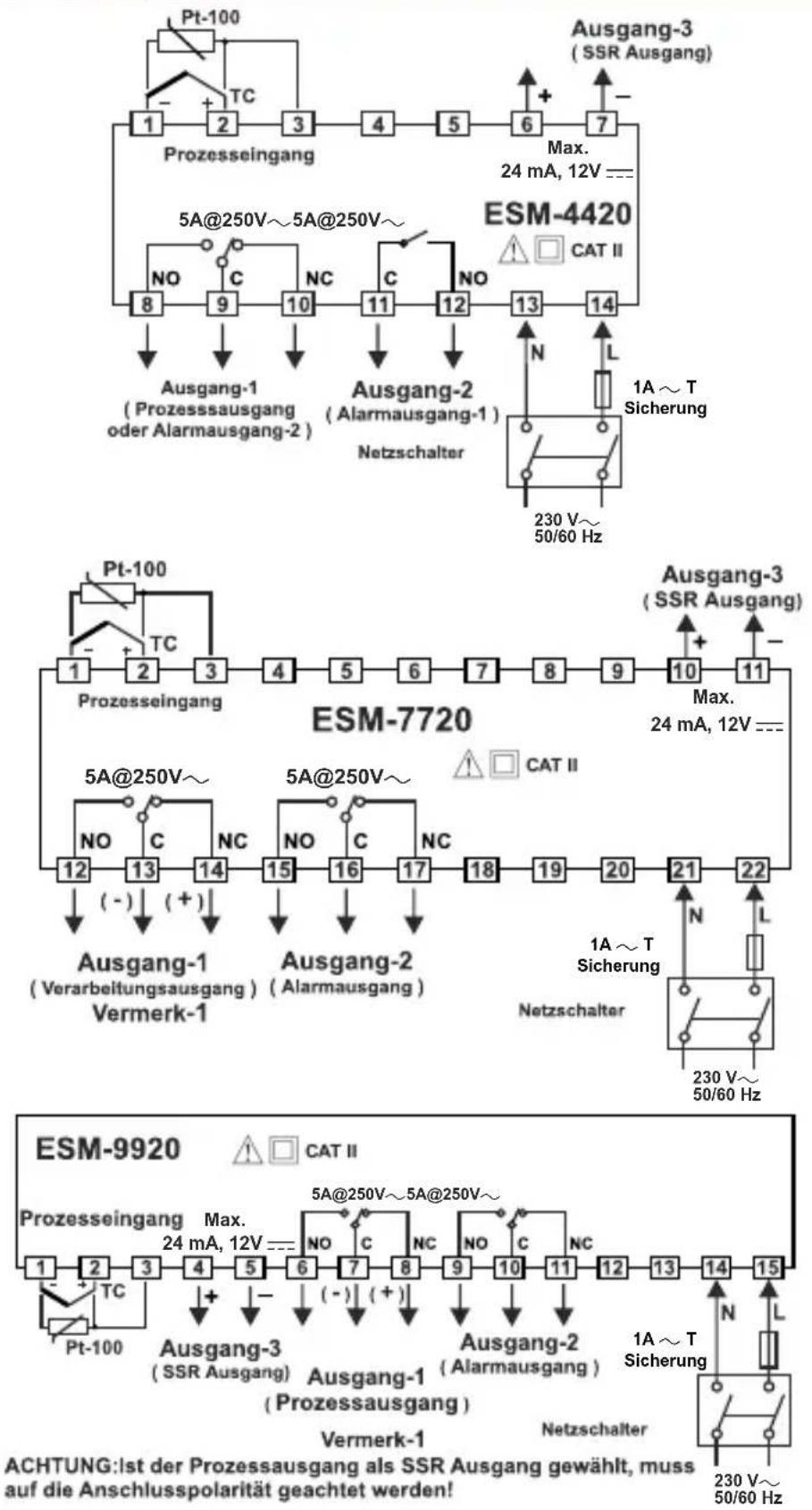

Elektrische Anschlüsse

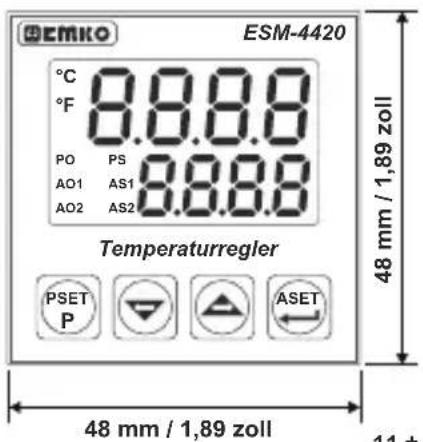

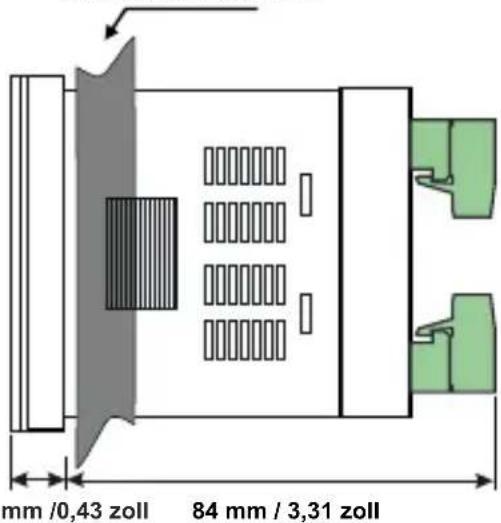

ABMESSUNGEN
ESM-4420

EMKO ESM-4420 °C 8.8.8.8 °F PO PS AO1 AS1 8.8.8.8 AO2 AS2 Temperaturregler PSET P ASET 48 mm / 1,89 zoll 48 mm / 1,89 zoll 11+

Maximal 5 mm/ 0,2 zoll.

mm /0,43 zoll 84 mm / 3,31 zoll

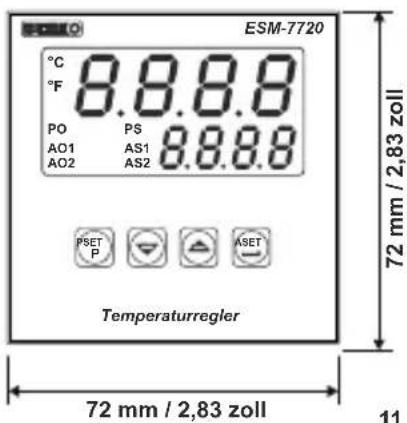

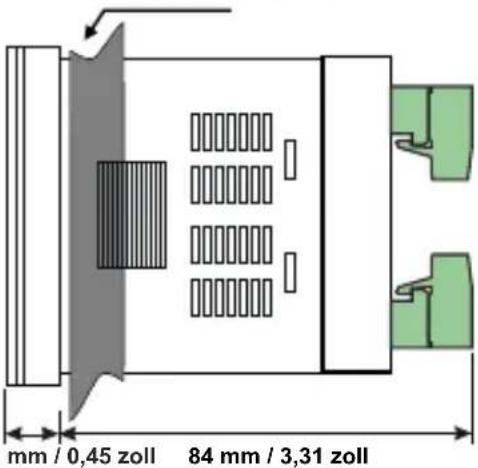

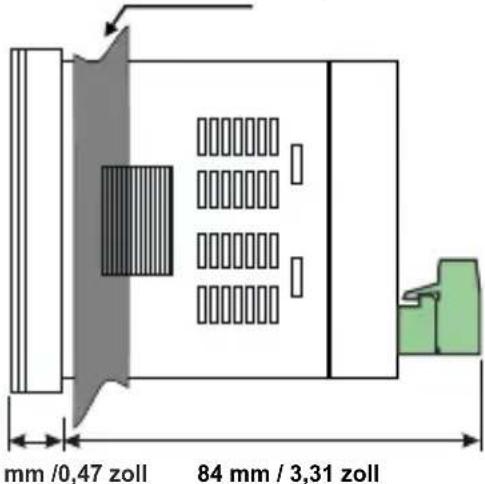

ABMESSUNGEN
ESM-7720

ESM-7720 °C 8.8.8.8 °F PO PS AO1 AS1 8.8.8.8 AO2 AS2 PSET P ASET Temperaturregler 72 mm / 2,83 zoll 72 mm / 2,83 zoll 11

Maximal 5 mm/0,2 zoll

mm / 0,45 zoll 84 mm / 3,31 zoll

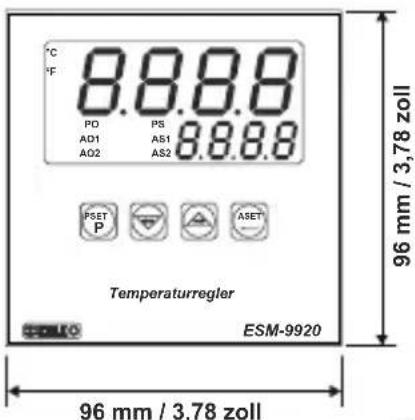

ESM-9920

8.8.8.8 PD PS AD1 AS1 8.8.8.8 AO2 AS2 PSET P ASET ASET 96 mm / 3,78 zoll Temperaturregler ESM-9920 96 mm / 3,78 zoll

Maximal 15 mm/ 0,59 zoll

mm /0,47 zoll 84 mm / 3,31 zoll

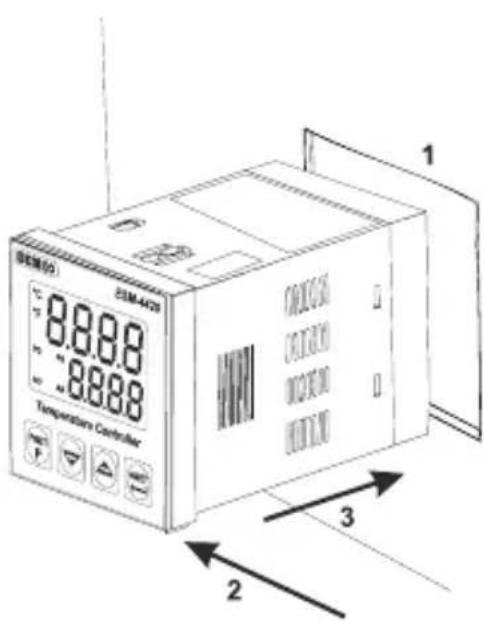

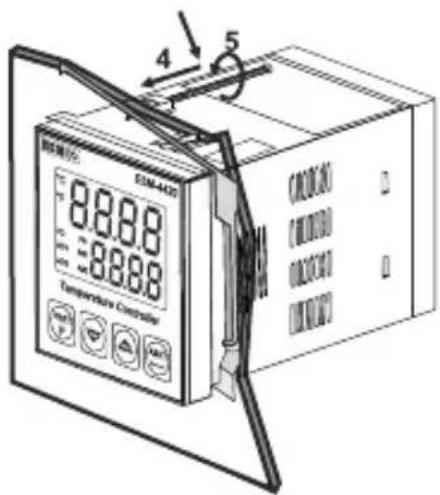

Frontplattenmontage

8.8.8.8 8.8.8.8 Temperature Controller 25M-4470 1 3 2

1- Den gegebenen Maßen entsprechend den Frontplattenausschnitt des zu montierenden Gerätes vorbereiten.

2- Sicherstellen, dass die Dichtung zwischen Gerät und Frontplatte eingelegt ist.

8.8.8 3.8.8.8 Temperature Control 4 5

4-Die Montageklammern von hinten einsetzen und in Richtung Frontplatte schieben. Mittels der vorhandenen Schrauben das Gerät an der Frontplatte befestigen.

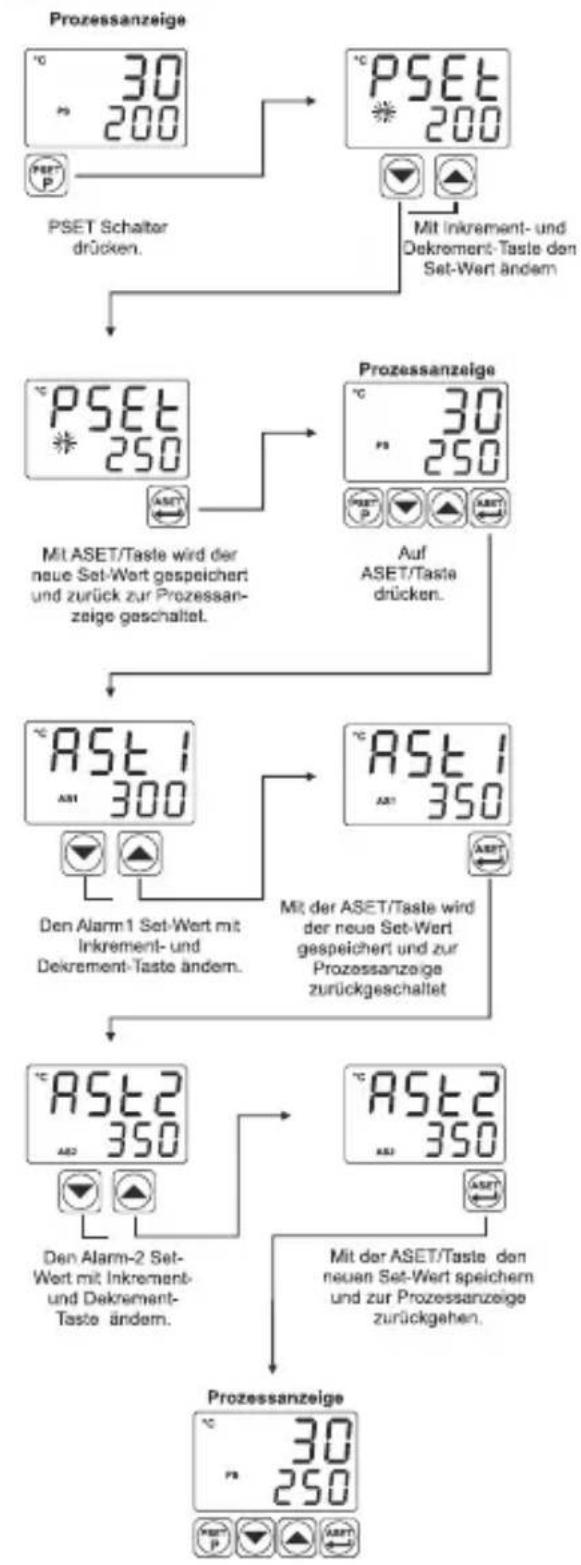

Zugriff und Bewertung der Set-Werte

Bemerkung: Der Benutzer kann den Einstell Bereich durch Drücken der Taste verlassen, ohne die geänderten Werte abzuspeichern. Wird innerhalb von 120 Sekunden keine Aktion unternommen, verlässt das Gerät automatisch den Einstell Bereich.

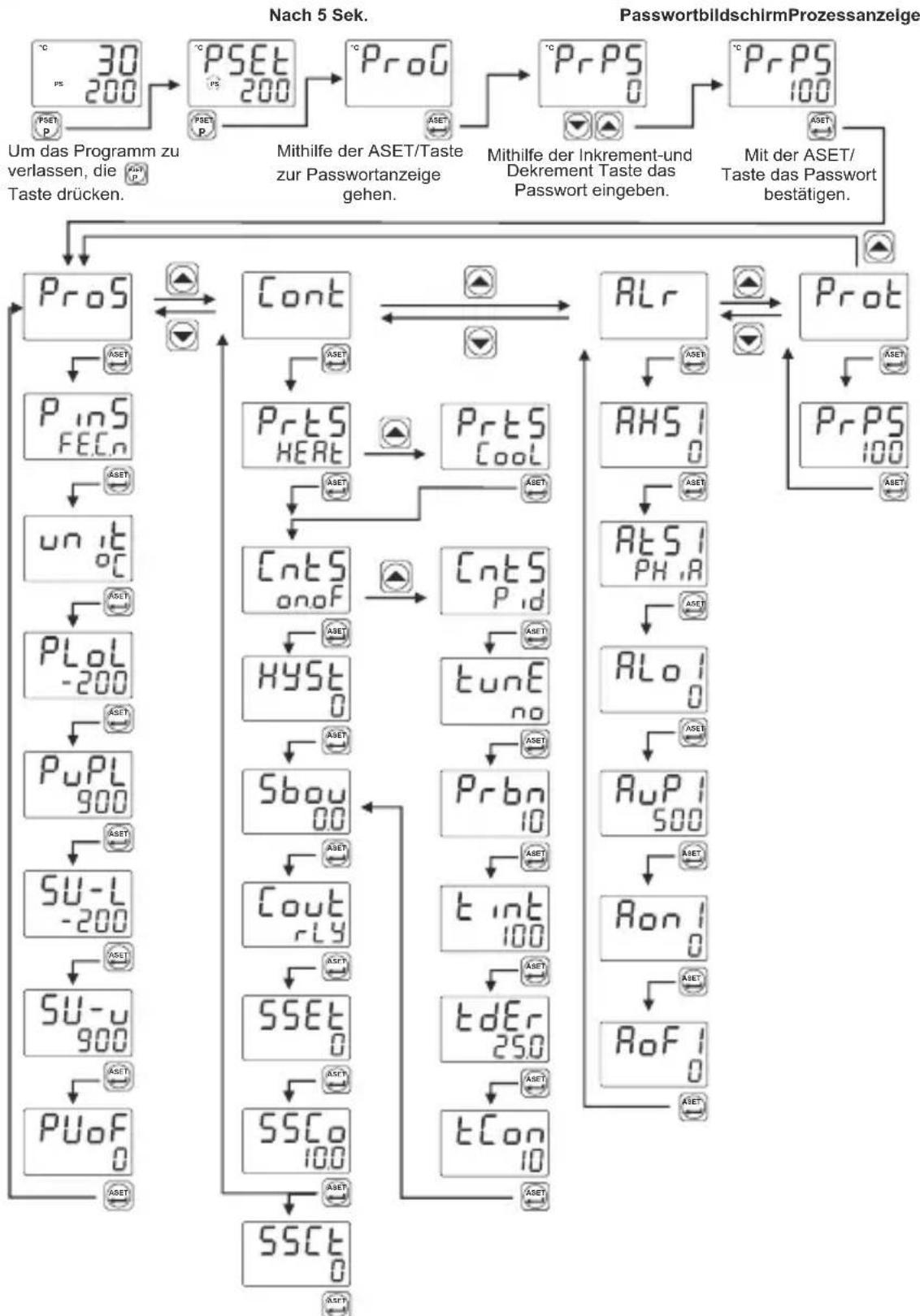

Zugriff auf Programmparameter und Verlaufsschema

    subgraph "Nach 5 Sek."
        G["Um das Programm zu verlassen, die Taste drücken."]
        H["Mithilfe der ASET/Taste zur Passwortanzeige gehen."]
        I["Mithilfe der Inkrement-und Dekrement Taste das Passwort eingeben."]
        J["Mit der ASET/Taste das Passwort bestätigen."]
    end

    K["ProS"] --> L["Cont"]
    L --> M["Prts HEAT"]
    M --> N["CntS onoF"]
    N --> O["HYSF 0"]
    O --> P["Sbou 00"]
    P --> Q["Cout rly"]
    Q --> R["SSET 0"]
    R --> S["SSCo 100"]
    S --> T["SSCT 0"]

    U["ALr"] --> V["Prot"]
    V --> W["PrPS 100"]

    X["ASET"] --> Y["ASET"]
    Z["ASET"] --> AA["ASET"]
    AB["ASET"] --> AC["ASET"]
    AD["ASET"] --> AE["ASET"]
    AF["ASET"] --> AG["ASET"]
    AH["ASET"] --> AI["ASET"]
    AJ["ASET"] --> AK["ASET"]
    AL["ASET"] --> AM["ASET"]
    AN["ASET"] --> AO["ASET"]
    AP["ASET"] --> AQ["ASET"]
    AR["ASET"] --> AS["ASET"]
    AT["ASET"] --> AU["ASET"]
    AV["ASET"] --> AW["ASET"]

Hinweis: Falls innerhalb von 120 Sekunden keine Aktivität unternommen wird, schaltet das, Gerät Gerät automatisch zur Prozessanzeige zurück.

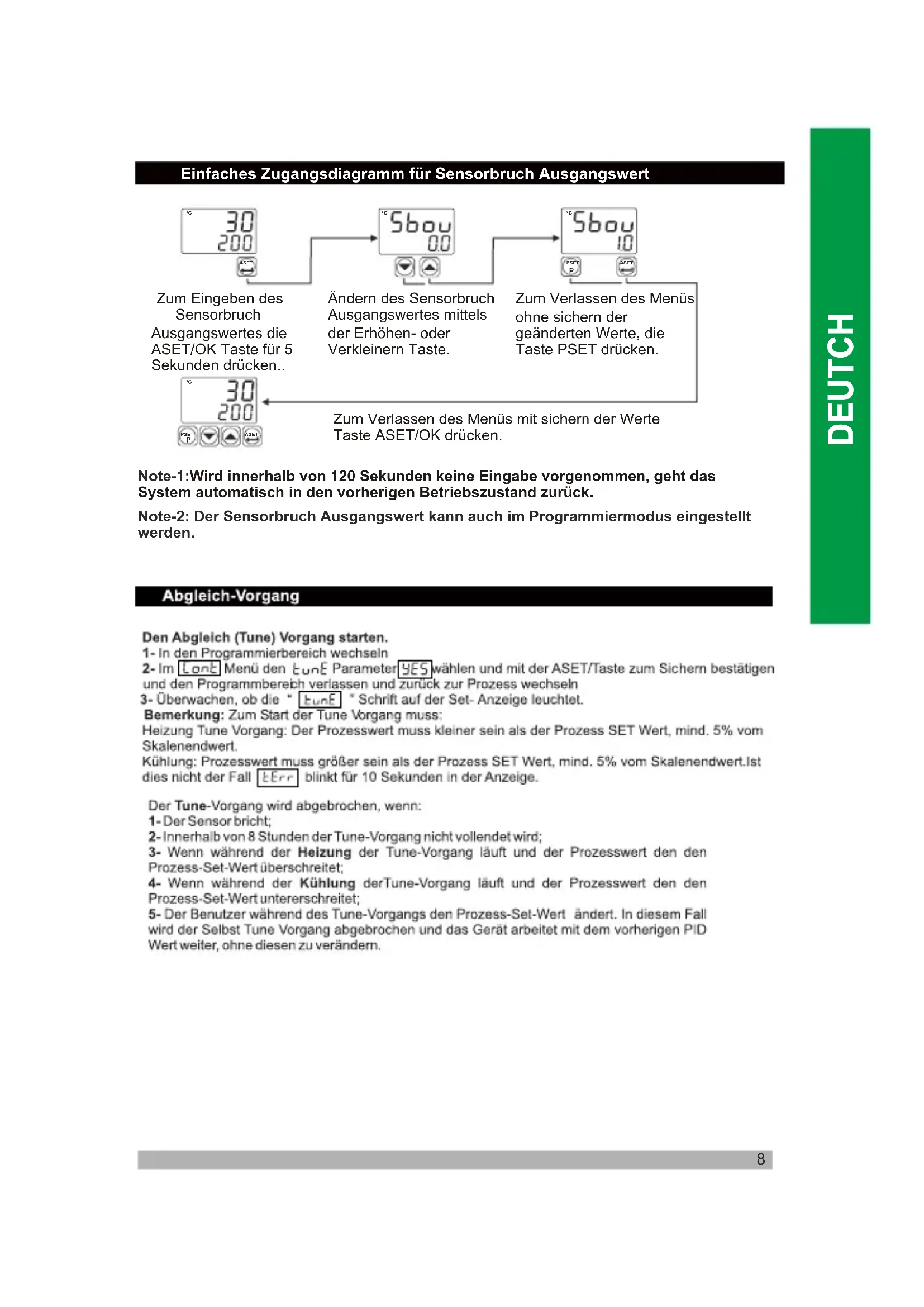

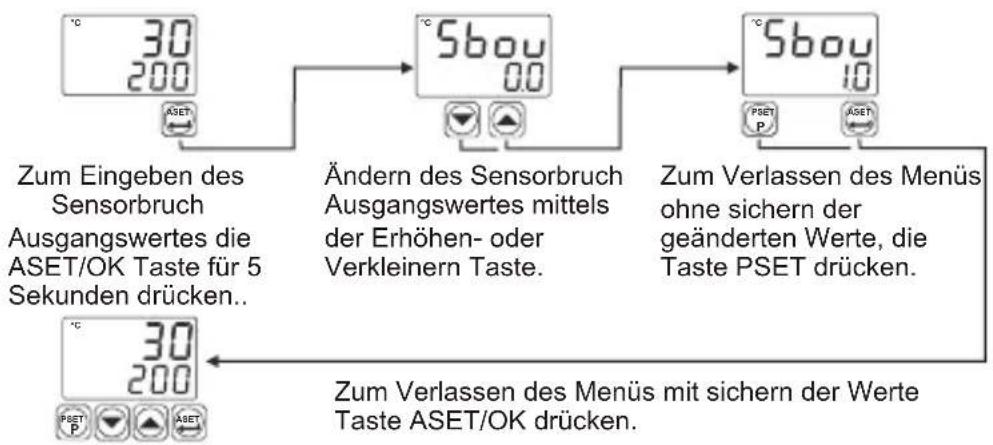

Einfaches Zugangsdiagramm für Sensorbruch Ausgangswert

Note-1: Wird innerhalb von 120 Sekunden keine Eingabe vorgenommen, geht das System automatisch in den vorherigen Betriebszustand zurück.
Note-2: Der Sensorbruch Ausgangswert kann auch im Programmiermodus eingestellt werden.

Abgleich-Vorgang

Den Abgleich (Tune) Vorgang starten.

1- In den Programmierbereich wechseln

2- Im [Lone] Menü den [Lone] Parameter YES wählen und mit der ASET/Taste zum Sichern bestätigen und den Programmbereich verlassen und zurück zur Prozess wechseln

3- Überwachen, ob die "EunE" Schrift auf der Set-Anzeige leuchtet.

Bemerkung: Zum Start der Tune Vorgang muss:

Heizung Tune Vorgang: Der Prozesswert muss kleiner sein als der Prozess SET Wert, mind. 5% vom Skalenendwert.

Kühlung: Prozesswert muss größer sein als der Prozess SET Wert, mind. 5% vom Skalenendwert. Ist dies nicht der Fall EErr blinkt für 10 Sekunden in der Anzeige.

Der Tune-Vorgang wird abgebrochen, wenn:

1- Der Sensor bricht;

2- Innerhalb von 8 Stunden der Tune-Vorgang nicht vollendet wird;

3- Wenn während der Heizung der Tune-Vorgang läuft und der Prozesswert den den Prozess-Set-Wert überschreitet;

4- Wenn während der Kühlung derTune-Vorgang läuft und der Prozesswert den den Prozess-Set-Wert untererschreitet;

5- Der Benutzer während des Tune-Vorgangs den Prozess-Set-Wert ändert. In diesem Fall wird der Selbst Tune Vorgang abgebrochen und das Gerät arbeitet mit dem vorherigen PID Wert weiter, ohne diesen zu verändern.

Pro5: Prozess Menü Parameter

P inS :Prozess Eingangs Typ Auswahl; ( Werkseinstellung FECn )
:J Typ (Fe, Cu, Ni) Thermoelement, -200 °C,900°C; -328°F,1652°F
:K Typ (Ni, Cr, Ni) Thermoelement, -200 °C, 1300°C; -328°F, 2372°F
P13r :R Typ (Pt13%RhPt) Thermoelement, 0°C, 1700°C; 32°F, 3092°F
P:0r :S Typ (Pt10%RhPt) Thermoelement, 0°C, 1700°C; 32°F, 3092°F
: T Typ (Cu, Cu, Ni) Thermoelement, -200 °C, 400°C; -328°F, 752°F
:Pt - 100,-200°C,650°C;-325°F,1202°F
:Pt - 100,-199.9°C,650.0°C; -199.9°F,999.9°F
:Einheit o[ oder of kann ausgegewählt werden.(Standard: o[ )
:Minimaler (Grenzwert) Wert der Prozessskala.Ändert sich entsprechend des Sensor Typs und Skalenbereich (Standard:-200)
P_uP_L :Maximaler (Grenzwert) Wert der Prozessskala.Ändert sich entsprechend des Sensor Typs und Skalenbereich (Standard:900)
[SU-L] :Unterer Prozess Set-Wert.Der minimale Wert des Set-Wertes wird damit definiert. Ändert sich entsprechend des Sensor Typs und Skalenbereich.(Standard:-200)
Sü-ü :Oberer Prozess Set-Wert. Der maximale Wert des Set-Wertes wird damit definiert. Ändert sich entsprechend des Sensor Typs und Skalenbereich.( Standard: 900)
PUoF :Anzeige -Offset für Prozesswert Kann von -10% bis+10% des Skalabereiches eingestellt werden. Dieser Wert, wird dem Prozess Anzeigewert dazu addiert. (Standard :0)

Cont : Parameter für Regelung

PrkS :Prozessparameter kann HERE (Erwärmung) oder Cool (Kühlung) gewählt werden. (Standard:HERE)

[ent5] :Prozessregelung Auswahl kann als onoF oder P_id gewählt werden. (Standard: onoF)

tunE :Wenn der Tune Parameter YES gewählt wird, wird das Gerät automatisch die PID Parameter berechen. Wird dargestellt wenn [ntS] = P_id gewählt wird.( Standard: no )

Proportional Band : Ein Wert zwischen 1% bis 100% ist möglich. Wird dargestellt wenn = gewählt wird. (Standad : 10.0)

t int Integralzeit : Ein Wert zwischen 0 bis 3600 Sek. ist möglich.Wird dargestellt wenn [nt] = P.d gewählt wird .( Standard :100)

tdEr Derivativzeit (Ableitung). Ein Wert zwischen 0.0 bis 999.9 Sek. ist möglich.Kann erscheinen wenn Ln≤5=Pid gewählt wird.(Standard: 25.0)

t[on] Prüfperiode der Ausgabe. Ein Wert zwischen 1 bis 150 Sek. ist möglich. Kann erscheinen wenn [ntS] = P, d gewählt wird. (Standard : 10)

HYS: Hysterese Parameter.Wird dargestellt wenn EntS = onoF gewählt wird. Dieser Parameter kann einen Wert zwischen 0% bis 50% des Skalenwertes P_uP_L = P_LoL haben .(Standard :0 )

5bou : Ausgabewert für Sensorbruch. Ein Wert zwischen 0 bis 100% ist möglich. (Standard :0.0)

: Leght fest, welcher Ausgang als prozessausgang verwendet wird. Ist RLY gewählt, Prozessausgang; wenn Ssr gewählt ist, Prozessausgang ist SSR.(Standard: rLY)

SSEt : Leght fest, welcher Ausgang als prozessausgang verwendet wird. Ist RLY gewählt, auszuführen ist. (Standard:0)

SSCo : Softstart Regelausgang. Dieser Parameter bestimmt den Prozenwert des Regelausganges (Standard : 0)

SSCT : Softstart Steuerzeit. Dieser Parameter bestimmt die Softstart Mode Regelzeit (Standard=0)

HL:Parameter für Alarmmenü

RHS 1 : Wert für Alaem Hysterese Parameter. Dieser Parameter kann eine Wert zwischen 0% bis 50 % der Skalenwert ( R_uP_L - R_Lo_L ) sein.(Standard:0)

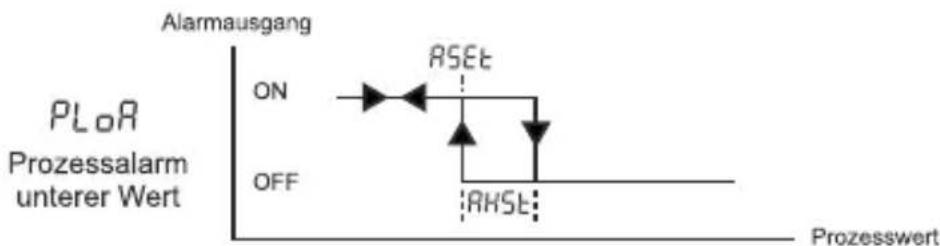

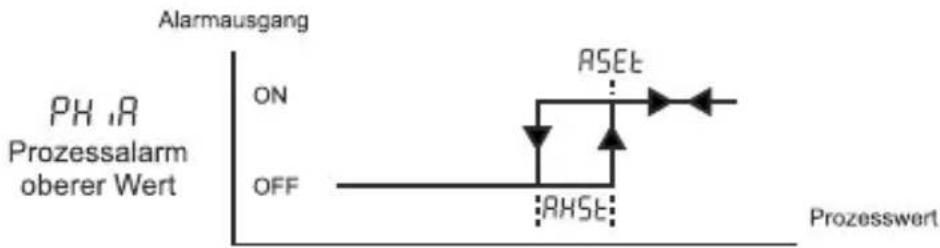

RESI : Alarmauswahl (Standard : PH, R)

RLo! : Er ist der Parameter für Alarm- Set- Wert Untergrenze. Kann zwischen dem Parameterwert für Prozess- Set Untergrenze und dem Parameterwert für Alarm-Set Obergrenze definiert werden.(Standard:0)

R_uP1 : Er ist der Parameter für Alarm-Set -Wert Obergrenze. Kann im Bereich zwischen der Alarm-Set Untergrenze und dem ProzessSkalen Maximum definiert werden.(Standard: 500)

Ron 1 : Alarm Einschaltverzögerung, ein Wert zwischen 0 bis 9999 Sek. ist möglich (Standard :0)

RoF1 : Alarm Ausschaltverzögerung, ein Wert zwischen 0 bis 9998 Sek. ist möglich. Ab 9998 erscheint der Anzeige die LEECH Schrift. Die gesperrte Alarm Ausgabe ist gewählt. (Standard : 0)

RH52 : Wert für Alarm Hysterese Parameter. Dieser kann einen Wert zwischen 0% bis 50 % des Skalenwertes ( RuPL - RLol ) haben.(Standard:0)

AtS2 : Alarmauswahl (Standard : PH,R): Alarmauswahl (Standard : )

ALoc2 : Unterer Alarm Set-Wert, kann im Bereich zwischen Minimalem Skalenwert und dem oberen Alarm Grenzwert liegen.(Standard :0)

2 : Definiert den oberen Alarm Set-Grenzwert.Kann im Bereich zwischen der Alarm-Set Untergrenze und dem maximalen Skalenwert liegen. (Standard: 500).

Ron2 : Alarm Einschaltverzögerung, ein Wert zwischen 0 bis 9999 Sek. ist möglich (Standard :0)

RoF2 : Alarm Ausschaltverzögerung, ein Wert zwischen 0.00 bis 9998 Sek. ist möglich. Ab 9998 erscheint der Anzeige die LECH Schrift. Die gesperrte Alarm Ausgabe ist gewählt. (Standard : 0)

Bemerkung: Alarm-2 Parameter (AHS2, AtS2, ALo2,AuP2, Aon2, AoF2)aktiv, wenn der Cout Parameter als SSR gewählt wird.

Prob : Parameter für Alarmmenü

PrPS : Zugriffspasswort für dan Programmbereich. Ein Wert zwischen 0 bis 9999 ist möglich.

Ist PrPS = 0, die Passworteingabe ist nicht zugänglich. Ist PrPS uncgleich 0 und der Bediener wechselt zu den Menü Seiten, ohne ein Passwort einzugeben, können alle Menüs, bis auf das Schutzmenü Prot, eingesehen werden. Es können aber keine Parameteränderungen durchgeführt werden. (Standard wert ist 0)

Alarmarten

Alarmausgang PH,R Prozessalarm oberer Wert ON OFF ASEE AHSE Prozesswert

drenR Bereichs-Alarm für Bandalarm ON OFF (PSET - RSET) PSET (PSET + RSET) RHS RHS Prozesswert drenRA Abweichungsbereich "High Alarm" ON OFF (PSET - RSET) PSET RHS Prozesswert

Fehler Meldungen

1- Störung in der Analogeingabe Falsche Sensorverbindung oder keine Sensorverbindung vorhanden.

2- Wenn der Wert am Analogeingang niedriger ist als der untere Prozess Set-Wert PLoL, fängt der obere Anzeigewert an zu blinken.

3- Wenn der Wert am Analogeingang höher ist als der obere Prozess Set-Wert P_UP_L , fängt der obere Anzeigewert an zu blinken

4- Wird als Zugang zum Programmmenü ein Passwort ungleich 0 eingeben, und der Bediener aktiviert die Parameter mit ASET/OK Taste, ohne das Passwort einzugeben und versucht einen Parameter zu ändern, erscheint eine Warnmeldung im unteren Teil der Anzeige (wie nebenan gezeigt). Das System erlaubt keine Änderung ohne gültige Passworteingabe.

5-Wenn im Programmbereich der Tune-Vorgang mit YES gewählt wird und die Warnung, wie links gezeigt, für 10 Sek. Blinkt, bedeutet es, dass die Startanforderungen für die Tune Funktion nicht erfüllt sind.

Installation

Vor Gerätemontage, bitte die Gebrauchsanweisung und die nachstehenden Hinweise lesen.

Im Paket sind:

• 1 Gerät
• 2 Montageclips mit Schrauben
• Garantieschein und Gebrauchsanweisung.

Vor der Montage das Gerät visuell prüfen, ob es während des Transportes beschädigt wurde. Die Montage und Benutzung muss durch Fachpersonal ausgeführt werden. Dies ist in der Verantwortung des Käufers.

Falls aufgrund eines Fehlers oder einer Störung des Gerätes eine Gefahr bestehen sollte, die Energiezufuhr des Systems abschalten und alle elektrischen Verbindungen des Gerätes vom System entfernen.

Im Gerät befindet sich keine Sicherung und kein Netzschalter. Der Käufer muss an die Spannungszuführung des Gerätes einen Netzschalter und eine Sicherung anbringen.

Achten Sie darauf dass die Versorgungsspannung der Gerätespezi-fikation entspricht um eine Beschädigung oder Zerstörung zu vermeiden.

Um einen elektrischen Schock und ähnliche Unfälle zu vermeiden, muss das Gerät und System vor der Verkabelung der Anschlüsse vom Stromnetz genommen werden.

Am Gerät dürfen keine Veränderungen vorgenommen und das Gerät darf nicht repariert werden. Eingriffe am Gerät können eine fehlerhafte Funktion, Beschädigung des Gerätes oder Systems, sowie elektrischen Schock oder Feuer auslösen.

Das Gerät darf auf keinen Fall in der Nähe von brennbaren und explosiven Gasen verwendet werden.

Bitte achten Sie bei der Montage des Gerätes auf scharfe Kanten, Sie können sich dabei möglicherweise verletzen.

Das Gerät darf nur mit dem mitgeliefertem Befestigungsmaterial an das System montiert werden. Das Gerät nicht mit ungeeigneten Verbindungsteilen montieren. Das Gerät mit den mitgelieferten Verbindungsteilen so montieren, dass es fest mit der Montageplatte verbunden ist.

Im Falle der Missachtung dieser Bedienungsanleitung liegt die Verantwortung im Schadensfalle beim Anwender.

Garantie

EMKO Elektronik gewährleistet dass das Gerät frei von Material- und Produktions-fehlern ist. Diese Gewährleistung gilt für einen Zeitraum von 2 Jahren ab Lieferda-tum und wird mit dem Vorbehalt gewährt, dass der Kunde den im Garantieschein und Bedienungsanleitung angegebenen

Instandhaltung

Das Gerät darf nur durch ausgebildete Personen repariert werden. Vor Zugriff auf Innenteile, die Stromzuführung des Gerätes ausschalten.

Gerät nicht mit Kohlenwasserstoff (wie Mineralöl und Trichloräthylen) enthaltenden Lösungen reinigen. Das Reinigen mit diesen Lösungen, kann die mechanische Sicherheit des Gerätes vermindern.

Für das Reinigen des Gehäuses, ein mit Äthylalkohol oder Wasser befeuchtetes Tuch verwenden.

Sonstige Angaben

Herstellerangaben:

Emko Elektronik Sanayi ve Ticaret A.Ş. Demirtaş Organize Sanayi Bölgesi Karanfil Sk. No:6 16369 BURSA / TURKIYE

Tel : [phone] Fax : [phone]

www.emkoelektronik.com.tr

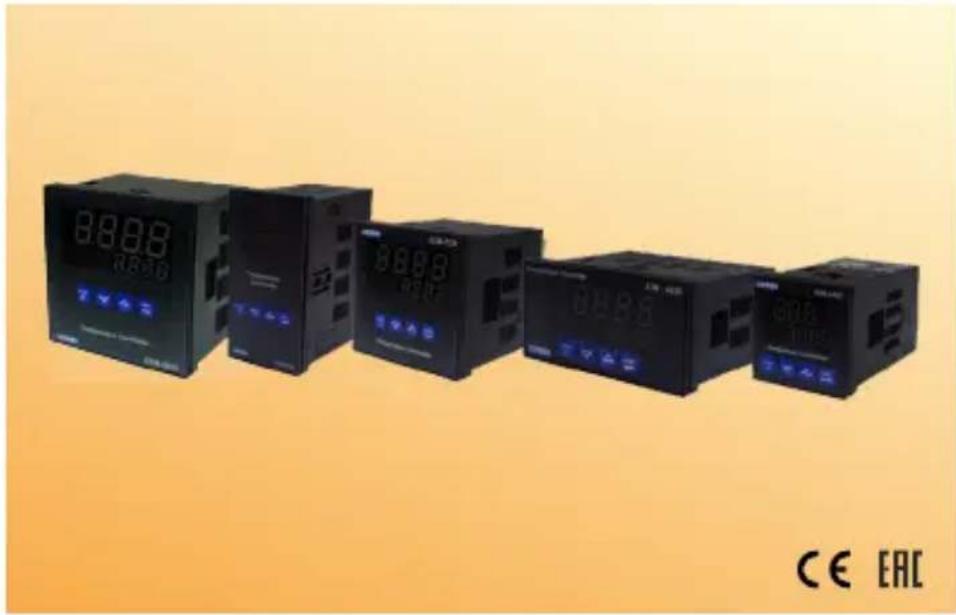

Bestellungsinformationen

ESM-4420 (48x48 DIN 1/16)

ESM-4920 (96x48 DIN 1/8)

ESM-7720 (in 72x72 DIN Maßon)

ESM-9420 (48x96 DIN 1/8)

ESM-9920 (96x96 DIN 1/4)

BC	Eingangs Typ	Skala
20	Konfigurierbar (Tabelle-1)	(Tabelle-1)

D	Serielle Kommunikation
0	Nicht vorhanden

E	Ausgabe-1(Alarm)
1	Relaisausgang (5A@250V ~ ohmsche Last)

FG	Ausgang-2(Prozess oder Alarm)
01	Relaisausgang (5A@250V ~ ohmsche Last)

HI	Ausgang-3(Prozess)
02	SSR-Treiberausgang max.20mA @12V ---

Tabelle-1

BC	Eingangs Typ (TC)	Skala(°C)	Skala(°F)
23	J ,Fe CuNi IEC584.1(ITS90)	-200°C,900°C	-328°F,1652°F
25	K ,NiCr Ni IEC584.1(ITS90)	-200°C,1300°C	-328°F,2372°F
27	R ,Pt13%Rh Pt IEC584.1(ITS90)	0°C,1700°C	32°F,3092°F
28	S ,Pt10%Rh Pt IEC584.1(ITS90)	0°C,1700°C	32°F,3092°F
29	T ,Cu CuNi IEC584.1(ITS90)	-200°C,400°C	-328°F,752°F

BC	Eingangs Typ (RTD)	Skala(°C)	Skala(°F)
39	PT 100, IEC751(ITS90)	-200°C,650°C	-328°F,1202°F
40	PT 100, IEC751(ITS90)	-199.9°C,650.0°C	-199.9°F,999.9°F

Wir danken Ihnen, dass Sie Sich für die elektronischen Produkte von EMKO entschieden haben, bitte besuchen Sie unsere Webseite, wenn Sie die detaillierte Gebrauchsanweisung laden möchten.

www.emkoelektronik.com.tr
