Gysdust Self Extractor - Aspirateur GYS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur pneumatique mobile pour poussières explosibles (ATEX)
Marque	GYS
Modèle	Gysdust Self Extractor
Dimensions (L x H x P)	350 x 800 x 400 mm
Poids	21 kg
Alimentation	Air comprimé, pression d'entrée max 10 bar, consommation 340 l/min
Dépression maximale	1 150 mm H2O
Flux d'air	600 l/min
Capacité du sac à poussières	7 kg (20 L)
Longueur du tuyau d'aspiration	5 m
Diamètre du tuyau d'aspiration	29 mm
Pression d'utilisation ponceuse	Réglable jusqu'à 5 bar (manomètre)
Classification ATEX	Groupe II, Catégorie 3D, Zone 22
Niveau sonore	70 dB(A)
Fonctions principales	Aspiration des poussières de ponçage de carrosseries (aluminium inclus), compatible outil pneumatique avec aspiration
Entretien	Vidage du sac après chaque utilisation ; nettoyage des conduits toutes les 4h avec goupillon ; dépoussiérage à la soufflette ; vérification connexion terre
Sécurité	Mise à la terre obligatoire ; débrancher l'alimentation avant entretien ; utiliser uniquement des accessoires homologués ; éviter sources d'inflammation
Pièces détachées	Sac à poussières GYS réf. 058880
Garantie	2 ans (pièces et main-d'œuvre), hors usure normale et mauvaise utilisation
Informations supplémentaires	Conforme aux directives européennes et britanniques ; déclaration de conformité disponible en ligne

FOIRE AUX QUESTIONS - Gysdust Self Extractor GYS

Quelle pression d'air comprimé est nécessaire ?

L'aspirateur nécessite une pression d'entrée inférieure ou égale à 10 bars. La pression d'utilisation de la ponceuse se règle jusqu'à 5 bars à l'aide de la molette.

Comment changer le sac à poussières ?

1. Relier la pince de masse à la terre. 2. Fermer le robinet d'air comprimé. 3. Débrancher le raccord rapide et ouvrir le capot arrière. 4. Décrocher la bride du sac, fermer avec le bouchon, retirer le sac. 5. Nettoyer les éventuels dépôts. 6. Placer un nouveau sac (réf. 058880) et refermer le capot. 7. Rebrancher l'alimentation.

Que faire en cas de baisse d'aspiration ?

Vérifier que le sac n'est pas plein (max 7 kg) ou obstrué. Si le module d'aspiration est encrassé, nettoyer les conduits avec le goupillon fourni. Vérifier également que les tuyaux ne sont pas pincés ou débranchés.

Puis-je utiliser cet aspirateur pour d'autres types de poussières ?

Non, l'aspirateur est conçu uniquement pour les poussières de ponçage de carrosseries, y compris l'aluminium. Il ne convient pas aux poussières ou liquides présentant un risque d'explosion élevé ni aux mélanges de poussières combustibles et liquides.

Comment nettoyer les conduits d'aspiration ?

Utilisez le goupillon fourni pour décolmater les conduits du module d'aspiration. Cette opération est recommandée toutes les 4 heures d'utilisation. Dépoussiérez également les surfaces planes à la soufflette en fin de journée.

Est-il obligatoire de relier la pince de masse ?

Oui, toujours connecter la pince de masse à la terre du bâtiment pendant l'utilisation, le vidage ou le remplacement du sac. Cela évite l'accumulation d'électricité statique.

Quel sac à poussières utiliser ?

Utilisez exclusivement le sac à poussières GYS réf. 058880. Capacité maximale : 7 kg ou 20 litres. Ne réutilisez jamais un sac usagé.

Puis-je brancher une ponceuse directement ?

Oui, une ponceuse pneumatique avec embout d'aspiration ∅32 mm peut se raccorder à l'aspirateur via le tuyau d'aspiration et l'embout automatique inclus. L'alimentation pneumatique de la ponceuse se fait via le même tuyau.

Que faire si la ponceuse ne fonctionne pas ?

Vérifiez que le tuyau pneumatique est branché et que le manomètre indique une pression autour de 4 bars. Réglez la pression à l'aide de la molette si nécessaire.

Où puis-je trouver la déclaration de conformité ?

La déclaration de conformité CE et UKCA est disponible sur le site internet de GYS : www.gys.fr (ou www.gys-welding.com pour le Royaume-Uni).

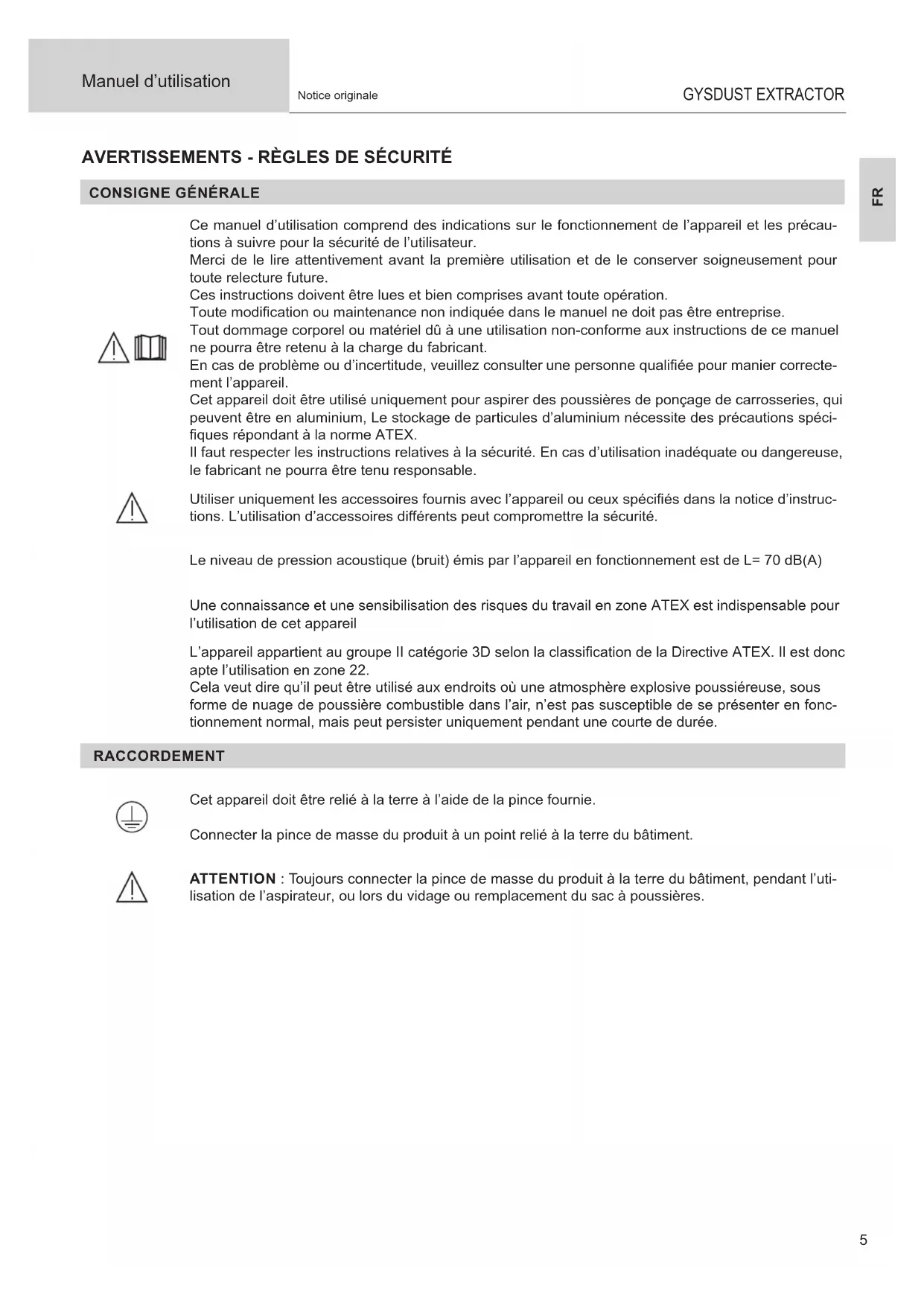

MODE D'EMPLOI Gysdust Self Extractor GYS

Ce manuel d'utilisation comprend des indications sur le fonctionnement de l'appareil et les précautions à suivre pour la sécurité de l'utilisateur.

Merci de le lire attentivement avant la première utilisation et de le conserver soigneusement pour toute relecture future.

Ces instructions doivent être lues et bien comprises avant toute opération.

Toute modification ou maintenance non indiquée dans le manuel ne doit pas être entreprise.

Tout dommage corporel ou matériel dû à une utilisation non-conforme aux instructions de ce manuel ne pourra être retenu à la charge du fabricant.

En cas de problème ou d'incertitude, veuillez consulter une personne qualifiée pour manier correctement l'appareil.

Cet appareil doit être utilisé uniquement pour aspirer des poussières de ponçage de carrosseries, qui peuvent être en aluminium. Le stockage de particules d'aluminium nécessite des précautions spécifiques répondant à la norme ATEX.

Il faut respecter les instructions relatives à la sécurité. En cas d'utilisation inadéquate ou dangereuse, le fabricant ne pourra être tenu responsable.

Utiliser uniquement les accessoires fournis avec l'appareil ou ceux spécifiés dans la notice d'instructions. L'utilisation d'accessoires différents peut compromettre la sécurité.

Le niveau de pression acoustique (bruit) émis par l'appareil en fonctionnement est de L= 70 dB(A)

Une connaissance et une sensibilisation des risques du travail en zone ATEX sont indispensables pour l'utilisation de cet appareil.

L'appareil appartient au groupe II catégorie 3D selon la classification de la Directive ATEX. Il est donc apte à l'utilisation en zone 22.

Cela veut dire qu'il peut être utilisé aux endroits où une atmosphère explosive poussiéreuse, sous forme de nuage de poussière combustible dans l'air, n'est pas susceptible de se présenter en fonctionnement normal, mais peut persister uniquement pendant une courte durée.

Raccordement

Cet appareil doit être relié à la terre à l'aide de la pince fournie.

Connecter la pince de masse du produit à un point relié à la terre du bâtiment.

ATTENTION : Toujours connecter la pince de masse du produit à la terre du bâtiment, pendant l'utilisation de l'aspirateur, ou lors du vidage ou remplacement du sac à poussières.

Entretien

- L'entretien ne doit être effectué que par une personne qualifiée.

La notice d'instructions doit donner des précisions concernant les éléments suivants, si applicable :

- Avertissement ! Débrancher toujours l'alimentation en air comprimé avant d'effectuer des travaux sur l'appareil.

- On considère que le sac est plein et à vider, quand il contient 7 kgs de poussières. En situation, cela correspond à une hauteur de poussières de 8 cm.

- Une baisse ou une perte d'aspiration peuvent être observées dans certains cas :

- Le module d'aspiration n'aspire plus, même avec un sac neuf. Les conduits du module d'aspiration sont encrassés et refoulent l'air vers le tuyau. Ces amas de poussières peuvent se créer lors d'une utilisation prolongée du module d'aspiration avec le sac plein, ou bien avec l'aspiration de matières humides, qui finissent par déposer une pellicule de plus en plus épaisse dans les conduits du module d'aspiration.

Nettoyage à l'aide du goupillon dans les conduits, décolle ces poussières et le module d'aspiration retrouve ses performances initiales.

- Régulièrement, enlever le capot et dépoussiérer à la soufflette. En profiter pour faire vérifier la tenue de la connexion à terre (pince et câble)

- N'utiliser en aucun cas des solvants ou autres produits nettoyants agressifs

- Nettoyer les surfaces de l'appareil à l'aide d'un chiffon sec.

Réglementation

- Appareil conforme aux directives européennes.

- La déclaration de conformité est disponible sur notre site internet.

- Marque de conformité EAC (Communauté économique eurasienne)

- Matériel conforme aux exigences britanniques.

- La déclaration de conformité britannique est disponible sur notre site (voir à la page de couverture).

Mise au rebut

- Ce matériel fait l'objet d'une collecte sélective. Ne pas jeter dans une poubelle domestique.

EN 60335-2-69

EN 60335-2-69	Le compartiment à poussières doit être vidé si nécessaire, mais également après chaque utilisation.
	Pour les poussières dont l’énergie d’inflammation est inférieure à 1mJ, des restrictions supplémentaires émanant de la législation du travail peuvent s’appliquer.
	Les appareils du Type 22 ne sont pas adaptés à l’aspiration des poussières ou des liquides présentant un risque d’explosion élevé, ni des mélanges de poussières combustibles et de liquides.
	MISE EN GARDE – N’utiliser que des accessoires approuvés par le fabricant pour l’utilisation du Type 22. L’utilisation d’autres accessoires peut provoquer des risques d’explosion
	MISE EN GARDE - N’utiliser que des accessoires approuvés pour l’utilisation du Type zone protégée contre les décharges électrostatiques. L’utilisation d’autres accessoires peut provoquer des décharges électrostatiques.
	L’appareil ne doit être mis en fonctionnement que lorsque tous les filtres, y compris les filtres pour l’air de refroidissement du moteur, sont en place et non endommagés.
	Les extracteurs de poussière du Type zone protégée contre les décharges électrostatiques sont adaptés à un raccordement à des appareils produisant de la poussière dans les zones protégées contre les décharges électrostatiques On doit s’assurer qu’aucune source d’inflammation ne sera aspirée. Les parties conductrices des appareils, y compris les hottes aspirantes et les parties conductrices des appareils de la Classe II, doivent être mises à la terre par un moyen électrostatique. La mise à la terre électrostatique peut être réalisée à travers l’extracteur de poussière ou à travers un dispositif de mise à la terre électrostatique indépendant.
	Les extracteurs de poussière du Type 1 et du Type zone protégée contre les décharges électrostatique ne sont pas adaptés aux appareils dans lesquels des sources d’inflammation sont produites.

Pneumatique

La pression de réseau d'air en entrée doit être inférieure ou égale à 10 bars.

Une pression pneumatique supérieure aux préconisations peut altérer le fonctionnement du produit, avec une perte importante d'aspiration. Dans ce cas, il faut réaliser un contrôle de la pression en entrée du produit, et sur le système d'aspiration, situé à l'intérieur du produit. (Réglage 4 bars max). Un dysfonctionnement du système d'aspiration peut se produire lorsque le sac est plein ou complètement obturé. Il faut alors retirer le sac plein, et le remplacer par un nouveau. Pour le sac, il faut respecter la préconisation du fabricant.

Une ponceuse pneumatique (non fournie) avec embout d'aspiration ∅32, se raccorde à l'aspirateur. Elle se raccorde également au réseau pneumatique par l'intermédiaire de l'embout automatique inclus dans le tuyau d'aspiration.

Mise en GARDE

Les indications suivantes :

1. Avant utilisation, lire les instructions
2. Relier la pince de masse métallique de l'aspirateur à une partie du lieu de travail reliée au circuit de terre de l'installation. (L'aspiration et la circulation de poussières génèrent de l'électricité statique).
3. Déconnecter l'alimentation pneumatique avant l'opération de changement de sac.

Le sac de poussières doit éviter le contact avec les flammes ou les étincelles.

Caractéristiques de l'aspirateur

Aspirateur pneumatique mobile pour les poussières explosibles dérivant des usinages de ponçage ou similaires prévu pour le branchement d'un outil pneumatique.

Caractéristiques
Dépression 1 150 mm H2O
Flux d'air 600 l/min
Consommation d'air 340 l/min
Pression d'entrée aspiration ajustable 5 bar max
Longueur cable d'aspiration 5 m
Diamètre cable d'aspiration ∅ 29 mm
Capacité sac à poussière (inclus) 7 kg
Dimensions 350 x 800 x 400 mm
Poids 21 kg
	ATEX NormeGroupe IICatégorie 3

Mise en PLACE du SAC à poussières (058880)

AVERTISSEMENT : durant cette opération, des atmosphères explosibles et des dépôts de poussières peuvent se former ; éviter d'introduire dans le voisinage de l'appareil des sources potentielles d'amorce comme : étincelles mécaniques, parties électriques, surfaces chaudes, flammes, gaz chauds, charges électrostatiques. Suivre les normes de comportement internes en présence d'atmosphères explosibles conformément à la directive Atex 2014/34/UE.

• Vérifier, au moins à la fin de la journée de travail, le remplissage du sac à poussières à l'intérieur de l'aspirateur. • Passage du goupillon, toutes les 4 heures.
• La capacité maximale du sac à poussières est de 7 kg et de 20 l de volume : ne pas dépasser cette limite !
• Au cas où le sac enlevé présenterait des déchirures, procéder en faisant attention et en suivant les normes de comportement internes en présence d'atmosphères explosibles conformément à la directive Atex 2014/34/UE.
• Ne pas utiliser plus d'une fois le même sac à poussières et utiliser EXCLUSIVEMENT le sac à poussières GYS ayant le code 058880.
• Les sacs de rechange doivent être stockés dans un lieu sec.
• Pour leur élimination, agir conformément à la loi et aux normes de comportement internes pour la manutention des poussières explosibles.

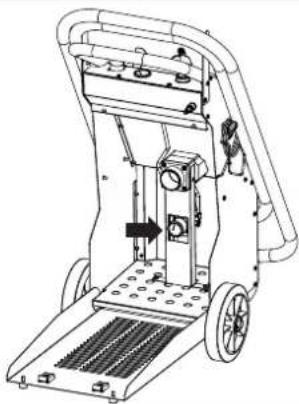

Étapes de la mise en place du sac à poussières

1 - Effectuer cette opération avec la pince métallique reliée au circuit de terre de l'installation. 2 - Fermer le robinet d'alimentation de l'air comprimé présent sur le dessus de l'aspirateur.

3 - Débrancher le raccord rapide d'alimentation sur l'arrière de l'aspirateur avant d'ouvrir le capot arrière. Utiliser les verrous affleurant pour ouvrir le capot.

4 - Décrocher la bride du sac à poussières de la bouche d'aspiration, fermer avec le bouchon prévu à cet effet le sac à poussières pour éviter que les poussières ne s'échappent du sac au cours du transport. Soulever soigneusement le sac à poussières et le déposer dans une zone prévue pour cela à l'intérieur de l'installation ATEX.

5 - Éliminer les éventuels dépôts de poussières à l'intérieur du seau.

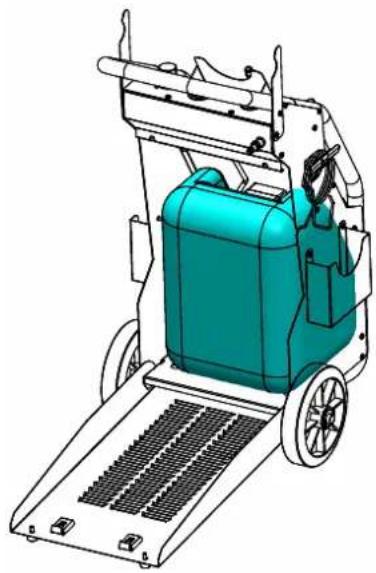

6 - Placer un nouveau sac à poussières dans le seau, en reliant la bride à la bouche d'aspiration. 7 - Contrôler s'il y a des ruptures ou des déchirures sur le tissu filtrant. 8 - Fermer le capot en le claquant en s'assurant de ne pas déchirer le sac. 9 - Relier l'alimentation de l'air comprimé à l'arrière de l'aspirateur avec le raccord rapide prévu à cet effet.

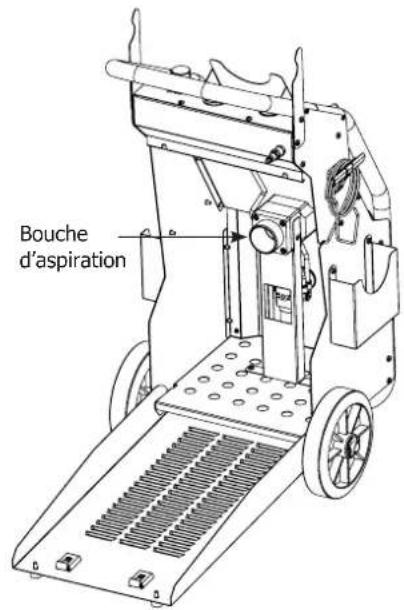

Bouche d'aspiration

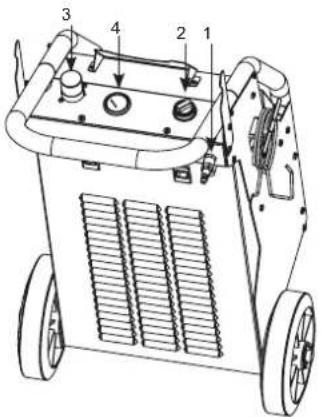

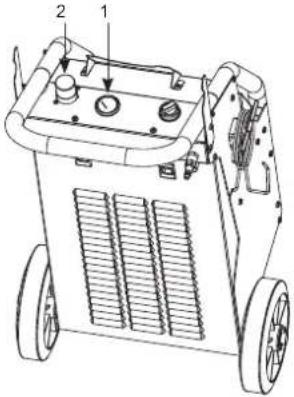

1 - Brancher l'alimentation en air comprimé, n'excédant pas 10 bar, sur le connecteur 1. 2 - Tourner le bouton 2 pour actionner l'aspiration. 3 - La molette 3 permet de régler la pression d'utilisation de la ponceuse. 4 - Le manomètre 4 indique la pression d'utilisation de la ponceuse.

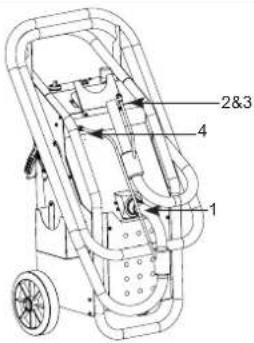

1 - Emboiter la gaine dans l'orifice 1. 2 - Raccorder la gaine d'aspiration 2 et l'alimentation de la ponceuse 3 (G1/4). 3 - Brancher le coupleur 4 sur l'aspirateur.

2&3 4 1

PANNES ET ANOMALIES :

Pannes Causes
L'aspirateur ne fonctionne pas	Vérifier que l'aspirateur soit branché au réseau air comprimé.Actionner le bouton de mise en marche.Vérifier le manomètre à l'intérieur de l'aspirateur.Il est réglé en usine et doit être à 3,5 bars.Vérifier qu'aucun tuyau ne soit pincé ou débranché.Vérifier que le sac ou la gaine ne soit pas obstrué.
La ponceuse ne fonctionne pas	Vérifier que le tuyau pneumatique soit branché.Vérifier que le manomètre 1 indique une pression autour de 4 bars sinon régler à l'aide de la molette.

Nettoyage des dépôts de poussières

À la fin de la journée de travail, vérifier s'il y a des dépôts de poussières sur les surfaces planes de l'aspirateur (à l'avant, sur le dessus, etc.). S'il y a des dépôts de poussières, s'assurer que la pince métallique de l'aspirateur est reliée au circuit de terre de l'installation et enlever soigneusement les dépôts de poussières, en évitant de créer des atmosphères explosibles.

La garantie couvre tous les défauts ou vices de fabrication pendant 2 ans, à compter de la date d'achat (pièces et main-d'œuvre).

La garantie ne couvre pas :

• Toutes autres avaries dues au transport.
• L'usure normale des pièces (Ex. : câbles, pinces, etc.).
• Les incidents dus à un mauvais usage (erreur d'alimentation, chute, démontage).
• Les pannes liées à l'environnement (pollution, rouille, poussière).

En cas de panne, retourner l'appareil à votre distributeur, en y joignant :

- un justificatif d'achat daté (ticket de sortie de caisse, facture...)

- une note explicative de la panne.

1, rue de la Croix des Landes - CS 54159

53941 Saint-Berthevin Cedex

France

www. gys. fr
