| Tipo di prodotto | Aspiratore pneumatico mobile per polveri esplosive (ATEX) |
| Marca | GYS |
| Modello | Gysdust Self Extractor |
| Dimensioni (L x H x P) | 350 x 800 x 400 mm |
| Peso | 21 kg |
| Alimentazione | Aria compressa, pressione di ingresso max 10 bar, consumo 340 l/min |
| Depressione massima | 1 150 mm H2O |
| Flusso d'aria | 600 l/min |
| Capacità del sacco per polvere | 7 kg (20 L) |
| Lunghezza del tubo di aspirazione | 5 m |
| Diametro del tubo di aspirazione | 29 mm |
| Pressione di utilizzo levigatrice | Regolabile fino a 5 bar (manometro) |
| Classificazione ATEX | Gruppo II, Categoria 3D, Zona 22 |
| Livello sonoro | 70 dB(A) |
| Funzioni principali | Aspirazione delle polveri di levigatura delle carrozzerie (alluminio incluso), compatibile con utensile pneumatico con aspirazione |
| Manutenzione | Svuotamento del sacco dopo ogni utilizzo; pulizia dei condotti ogni 4 ore con scovolino; spolveratura con soffiatore; verifica connessione di terra |
| Sicurezza | Messa a terra obbligatoria; scollegare l'alimentazione prima della manutenzione; utilizzare solo accessori omologati; evitare fonti di accensione |
| Ricambi | Sacco per polvere GYS rif. 058880 |
| Garanzia | 2 anni (ricambi e manodopera), esclusa usura normale e uso improprio |
| Informazioni supplementari | Conforme alle direttive europee e britanniche; dichiarazione di conformità disponibile online |
Domande frequenti - Gysdust Self Extractor GYS
Domande degli utenti su Gysdust Self Extractor GYS
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Aspirapolvere in formato PDF gratuitamente! Trova il tuo manuale Gysdust Self Extractor - GYS e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Gysdust Self Extractor del marchio GYS.

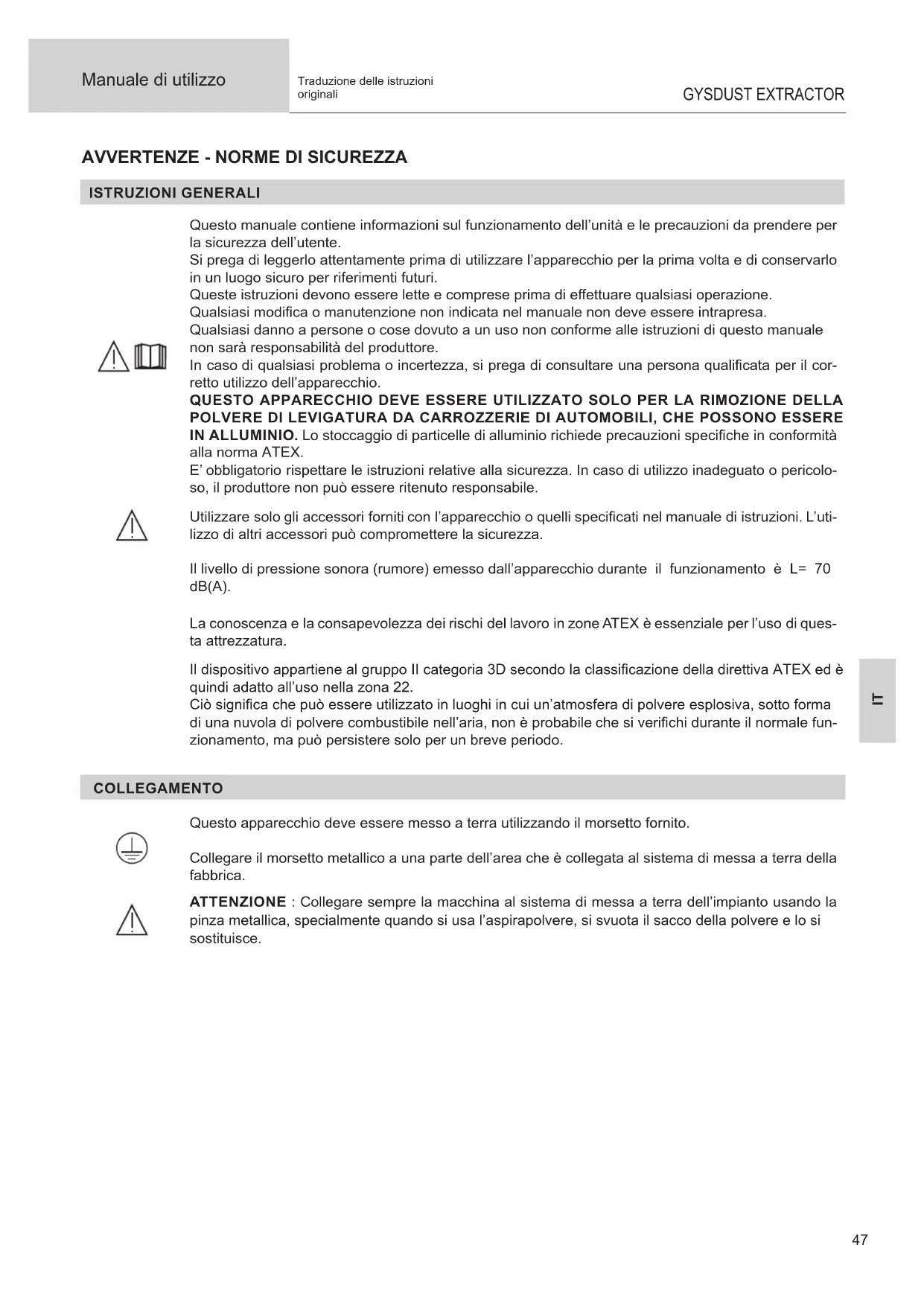

MANUALE UTENTE Gysdust Self Extractor GYS
Questo manuale contiene informazioni sul funzionamento dell'unità e le precauzioni da prendere per la sicurezza dell'utente.
Si prega di leggerlo attentamente prima di utilizzare l'apparecchio per la prima volta e di conservarlo in un luogo sicuro per riferimenti futuri.
Queste istruzioni devono essere lette e comprese prima di effettuare qualsiasi operazione.
Qualsiasi modifica o manutenzione non indicata nel manuale non deve essere intrapresa.
Qualsiasi danno a persone o cose dovuto a un uso non conforme alle istruzioni di questo manuale non sarà responsabilità del produttore.
In caso di qualsiasi problema o incertezza, si prega di consultare una persona qualificata per il corretto utilizzo dell'apparecchio.
QUESTO APPARECCHIO DEVE ESSERE UTILIZZATO SOLO PER LA RIMOZIONE DELLA POLVERE DI LEVIGATURA DA CARROZZERIE DI AUTOMOBILI, CHE POSSONO ESSERE IN ALLUMINIO. Lo stoccaggio di particelle di alluminio richiede precauzioni specifiche in conformità alla norma ATEX.
E' obbligatorio rispettare le istruzioni relative alla sicurezza. In caso di utilizzo inadeguato o pericoloso, il produttore non può essere ritenuto responsabile.
Utilizzare solo gli accessori forniti con l'apparecchio o quelli specificati nel manuale di istruzioni. L'utilizzo di altri accessori può compromettere la sicurezza.
Il livello di pressione sonora (rumore) emesso dall'apparecchio durante il funzionamento è L= 70 dB(A).
La conoscenza e la consapevolezza dei rischi del lavoro in zone ATEX è essenziale per l'uso di questa attrezzatura.
Il dispositivo appartiene al gruppo II categoria 3D secondo la classificazione della direttiva ATEX ed è quindi adatto all'uso nella zona 22.
Ciò significa che può essere utilizzato in luoghi in cui un'atmosfera di polvere esplosiva, sotto forma di una nuvola di polvere combustibile nell'aria, non è probabile che si verifichi durante il normale funzionamento, ma può persistere solo per un breve periodo.
COLLEGAMENTO
Questo apparecchio deve essere messo a terra utilizzando il morsetto fornito.
Collegare il morsetto metallico a una parte dell'area che è collegata al sistema di messa a terra della fabbrica.
ATTENZIONE : Collegare sempre la macchina al sistema di messa a terra dell'impianto usando la pinza metallica, specialmente quando si usa l'aspirapolvere, si svuota il sacco della polvere e lo si sostituisce.
MANUTENZIONE
- La manutenzione dovrebbe essere effettuata solo da una persona qualificata. Il manuale di istruzioni dovrebbe fornire dettagli su quanto segue, se applicabile:
- Attenzione: scollegare sempre l'alimentazione di aria compressa prima di intervenire sull'apparecchio - Il sacco è considerato pieno e deve essere svuotato quando contiene 7 kg di polvere. In questa situazione, ciò corrisponde a un'altezza della polvere di 8 cm.
- In alcuni casi, si può osservare una diminuzione o una perdita dell'aspirazione:
- Il modulo di aspirazione non aspira più, anche con un sacchetto nuovo. I condotti del modulo di aspirazione sono intasati e spingono l'aria nel tubo. Questi accumuli di polvere possono verificarsi quando il modulo di aspirazione viene utilizzato a lungo con un sacchetto pieno o quando vengono aspirati materiali umidi, causando una pellicola sempre più spessa nei condotti del modulo di aspirazione. - Rimuovere regolarmente il coperchio e soffiare via la polvere. Controllare il collegamento a terra (morsetto e cavo)
La pulizia con la spazzola nei condotti rimuove questa polvere e il modulo di aspirazione torna alle sue prestazioni originali.
- Non utilizzare mai solventi o altri detergenti aggressivi. - Pulire le superfici dell'apparecchio con un panno asciutto.
REGOLAMENTAZIONE
- Apparecchio conforme alle Direttive Europee. - La dichiarazione di conformità è disponibile sul nostro sito internet.
- Marchio di conformità EAC (Comunità Economica Eurasiatica).
- Materiale conforme alle esigenze britanniche. - La dichiarazione di conformità britannica è disponibile sul nostro sito internet (vedere la pagina di copertina).
SMALTIMENTO
- Questo materiale è soggetto alla raccolta differenziata. Non deve essere smaltito con i rifiuti domestici.
EN 60335-2-69
| EN 60335-2-69 | Lo scomparto della polvere deve essere svuotato quando necessario, ma anche dopo ogni utilizzo. |
| Per le polveri con un'energia di accensione inferiore a 1mJ, possono essere applicate ulteriori restrizioni dalla legislazione sul lavoro. | |
| Gli apparecchi di tipo 22 non sono adatti per l'estrazione di polveri o liquidi ad alto rischio di esplosione o di miscele di polveri e liquidi combustibili. | |
| ATTENZIONE - Usare solo accessori approvati dal produttore per l'uso con il tipo 22. L'uso di altri accessori può causare un rischio di esplosione. | |
| ATTENZIONE - Usare solo accessori approvati per l'uso con il tipo di area protetta contro le scariche elettrostatiche. L'utilizzo di altri accessori può provocare delle scariche elettrostatiche. | |
| ATTENZIONE - Usare solo accessori approvati per l'uso con il tipo di area protetta ESD. L'uso di altri accessori può causare ESD. | |
| Gli aspiratori per aree protette elettrostaticamente sono adatti per il collegamento ad apparecchiature che producono polvere in aree protette elettrostaticamente. Ci si deve assicurare che nessuna fonte di infiammazione venga aspirata. Le parti conduttive delle apparecchiature, comprese le cappe di aspirazione e le parti conduttive delle apparecchiature di Classe II, devono essere messe a terra elettrostaticamente. La messa a terra elettrostatica può essere realizzata attraverso l'aspiratore o attraverso un dispositivo di messa a terra elettrostatica separato. | |
| Gli estrattori di polvere protetti di tipo 1 e del tipo zona protetta contro le scariche elettrostatiche non sono adatte all'uso in apparecchiature in cui si producono fonti di infiammazione. |
PNEUMATICA
La pressione del sistema d'aria in entrata deve essere inferiore o uguale a 10 bar.
Una pressione pneumatica superiore a quella raccomandata può alterare il funzionamento del prodotto, con una significativa perdita di aspirazione. In questo caso, è necessario controllare la pressione all'ingresso del prodotto e sul sistema di aspirazione all'interno del prodotto (impostazione massima 4 bar). Un malfunzionamento del sistema di aspirazione può verificarsi quando il sacco è pieno o completamente otturato. In questo caso, il sacco pieno deve essere rimosso e sostituito con uno nuovo. Per il sacco è necessario rispettare le raccomandazioni del produttore. Alimentazione di aria secca e filtrata.
LEVIGATRICE
Una levigatrice pneumatica (non inclusa) con un ugello di aspirazione di ∅32 mm si collega all'aspirapolvere ed è anche collegata alla rete pneumatica tramite l'ugello automatico incluso nel tubo di aspirazione.
ATTENZIONE
Le seguenti istruzioni:
- Prima dell'uso, leggere le istruzioni
- Collegare il morsetto di terra dell'aspirapolvere alla carrozzeria da levigare (l'aspirazione e la circolazione della polvere generano elettricità statica).
- Scollegare l'alimentazione pneumatica prima di cambiare il sacco.
Il sacchetto della polvere deve evitare il contatto con fiamme o scintille.
CARATTERISTICHE DELL'ASPIRAPOLVERE
Aspiratore pneumatico mobile per polveri esplosive derivanti da operazioni di levigatura o simili, progettato per essere collegato ad un utensile pneumatico.
| Caratteristiche | |
| Depressione 1 150 mm H2O | |
| Flusso d'aria 600 l/min | |
| Consumazione d'aria 340 l/min | |
| Pressione di aspirazione regolabile 5 bar max | |
| Lunghezza del cavo di aspirazione 5 m | |
| Diametro del cavo di aspirazione ∅ 29 mm | |
| Capacità del sacchetto della polvere (incluso) 7 kg | |
| Dimensioni 350 x 800 x 400 mm | |
| Peso 21 kg | |
  | ATEX NormeGruppo IICategoria 3 |
ATTENZIONE: durante questa operazione si possono formare atmosfere esplosive e depositi di polvere; evitare di introdurre potenziali fonti di accensione quali: scintille meccaniche, parti elettriche, superfici calde, fiamme, gas caldi, cariche elettrostatiche nelle vicinanze del dispositivo. Seguire le norme interne di comportamento in presenza di atmosfere esplosive secondo la direttiva Atex 2014/34/UE.
- Controllare, almeno alla fine della giornata lavorativa, il riempimento del sacco della polvere all'interno dell'aspirapolvere.
- La capacità massima del sacco della polvere è di 7 kg e 20 l di volume: non superare questo limite!
- Nel caso in cui il sacco rimosso presenti degli strappi, procedere con cautela e seguendo le norme interne di comportamento in presenza di atmosfere esplosive secondo la direttiva Atex 2014/34/UE.
- Non utilizzare lo stesso sacco della polvere più di una volta e utilizzare ESCLUSIVAMENTE il sacco della polvere GYS con il codice 058880.
- I sacchi di ricambio devono essere conservati in un luogo asciutto.
- Per il loro smaltimento, agire secondo la legge e le norme interne di comportamento per il trattamento delle polveri esplosive.
Tappe per il montaggio del sacchetto della polvere (058880)
1 - Effettuare questa operazione con la pinza metallica collegata al circuito di terra dell'installazione.
2 - Chiudere la valvola di alimentazione dell'aria compressa sulla parte superiore dell'aspirapolvere.
3 - Scollegare il raccordo rapido di alimentazione sul retro dell'aspiratore prima di aprire il rivestimento posteriore. Utilizzare i bulloni a fino per aprire il rivestimento.
4 - Sganciare la flangia del sacco della polvere dalla porta di aspirazione, chiudere il sacco della polvere con il tappo fornito per evitare che la polvere esca dal sacco durante il trasporto. Sollevare con cautela il sacchetto della polvere e metterlo in un'area designata all'interno dell'installazione ATEX.
5 - Eliminare gli eventuali depositi di polvere all'interno del secchio.

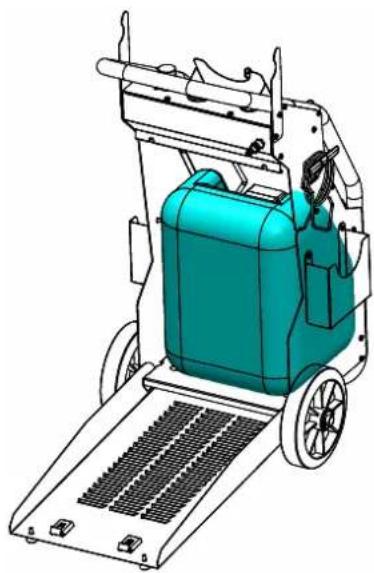

6 - Posizionare un nuovo sacchetto per le polveri nel secchio collegando la flangia alla porta di aspirazione.
7 - Controllare se ci sono rotture o strappi nel tessuto del filtro.
8 - Chiudere il coperchio sbattendolo, facendo attenzione a non strappare il sacchetto.

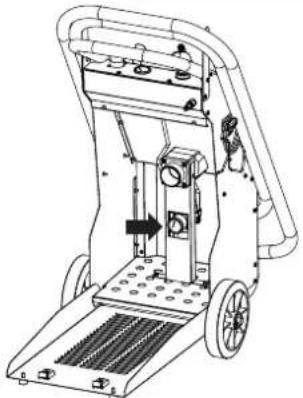

9 - Collegare l'alimentazione dell'aria compressa alla parte posteriore dell'aspiratore con l'attacco rapido fornito.


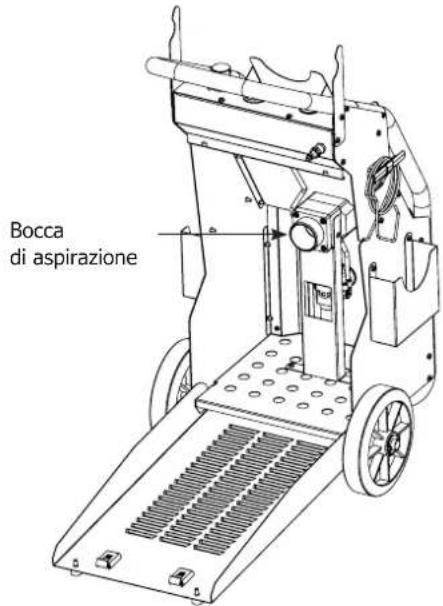

Bocca di aspirazione

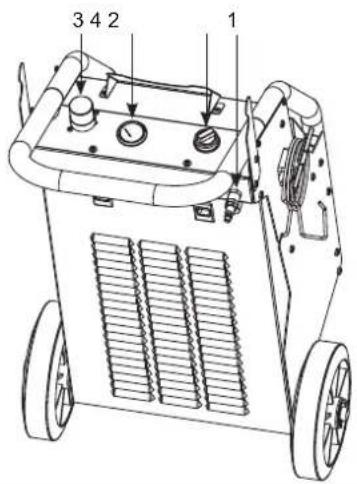

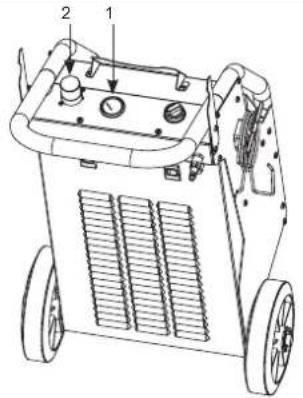

1 - Collegare l'alimentazione di aria compressa non lubrificata, non superiore a 10 bar, al connettore 1.
2 - Girare la manopola 2 per attivare l'aspirazione.
3 - La manopola 3 serve a regolare la pressione di utilizzo della levigatrice.
4 - Il manometro 4 indica la pressione di utilizzo della levigatrice.


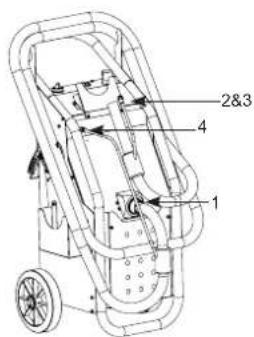

3 4 2 15 - Inserire il tubo nel foro 1.
6 - Collegare il tubo di aspirazione 2 e l'alimentazione della levigatrice 3 (G1/4).
7 - Collegare il tubo 4 all'aspirapolvere.
| Guasti Cause | ||
| L'aspirapolvere non funziona | Controllare che l'aspirapolvere sia collegato alla rete dell'aria compressa non lubrificata.Premere il pulsante di avvio.Controllare il manometro all'interno dell'aspirapolvere. È impostato in fabbrica e dovrebbe essere a 3.5 bar.Controllare che nessun tubo sia schiacciato o scollegato.Controllare che il sacco o il tubo non siano ostruiti. |  |
| La levigatrice non funziona | Controllare che il tubo pneumatico sia collegato.Controllare che il manometro 1 indichi una pressione di circa 4 bar, altrimenti regolare con la manopola. |  |
| L'aspirapolvere soffia aria invece di aspirare. | il sacchetto è pieno o intasato.Il sistema di aspirazione è intasato (aspirazione del grasso o collegamento dell'aria alla rete lubrificata). È disponibile una procedura per la rimozione e la pulizia dell'unità di aspirazione. | |
PULIZIA DEI DEPOSITI DI POLVERE
Alla fine della giornata di lavoro, controllare la presenza di depositi di polvere sulle superfici piane dell'aspiratore (parte anteriore, superiore, ecc.) Se ci sono depositi di polvere, assicurarsi che la pinza metallica dell'aspiratore sia collegata al circuito di terra dell'impianto e rimuovere con cura i depositi di polvere, evitando di creare atmosfere esplosive.
GARANTIE
La garanzia copre eventuali difetti di fabbricazione o guasti per 2 anni dalla data di acquisto (parti e manodopera).
La garanzia non copre :
- Qualsiasi altro danno dovuto al trasporto.
- Normale usura delle parti (ad es. cavi, morsetti, ecc.).
- Incidenti dovuti a un uso improprio (alimentazione non corretta, caduta, smontaggio aspirazione del grasso o utilizzo di aria lubrificata).
- Guasti dovuti all'ambiente (inquinamento, ruggine, polvere).
In caso di guasto, restituire l'apparecchio al distributore, allegando :
- una prova d'acquisto datata (scontrino, fattura, ecc.)
- una nota che spieghi la ripartizione.

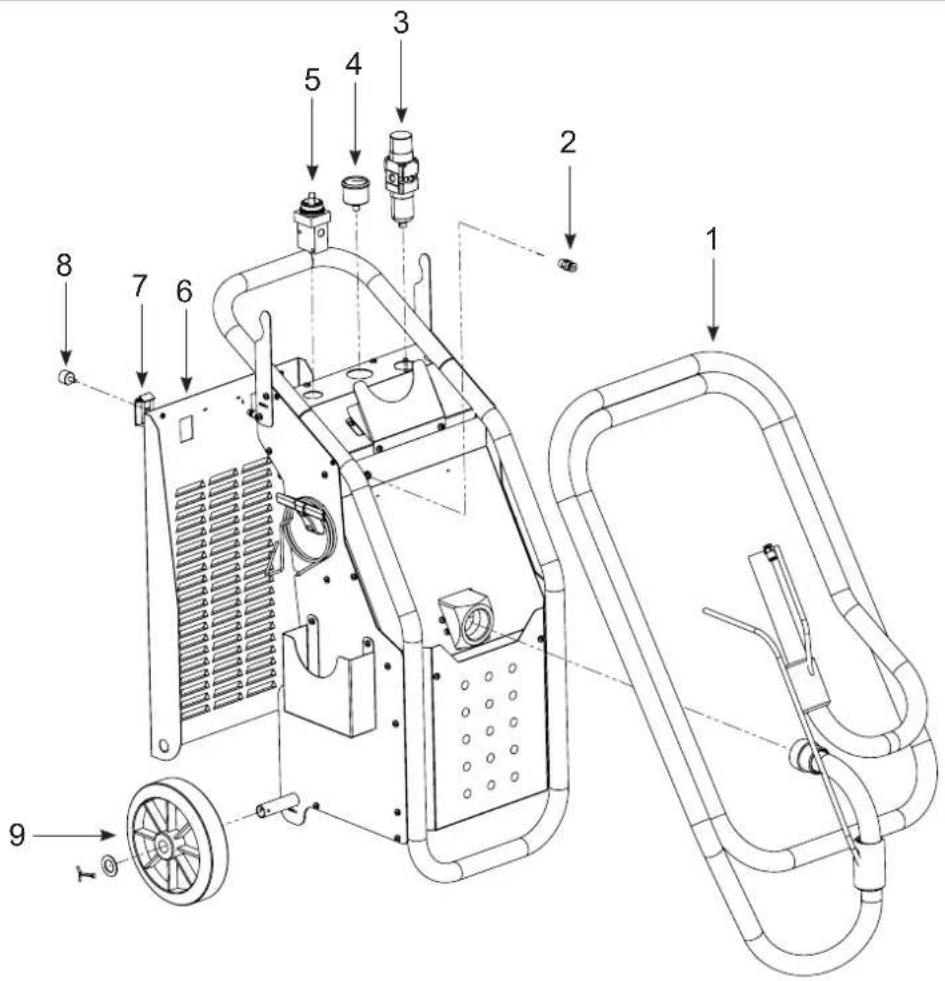

SPARE PARTS / ERSATZTEILE / PIEZAS DE REPUESTO / ЗАПАСНЫЕ ЧАСТИ / RESERVE ONDERDELEN / PEZZI DI RICAMBIO
