Тип продукта	Передвижной пневматический пылесос для взрывоопасной пыли (ATEX)
Бренд	GYS
Модель	Gysdust Self Extractor
Размеры (Д x В x Ш)	350 x 800 x 400 мм
Вес	21 кг
Питание	Сжатый воздух, макс. входное давление 10 бар, расход 340 л/мин
Максимальное разрежение	1 150 мм вод. ст.
Поток воздуха	600 л/мин
Вместимость мешка для пыли	7 кг (20 л)
Длина всасывающего шланга	5 м
Диаметр всасывающего шланга	29 мм
Рабочее давление шлифовальной машины	Регулируется до 5 бар (манометр)
Классификация ATEX	Группа II, Категория 3D, Зона 22
Уровень шума	70 дБ(А)
Основные функции	Удаление пыли от шлифовки кузовов (включая алюминий), совместимость с пневматическим инструментом с отсосом
Обслуживание	Опорожнение мешка после каждого использования; очистка каналов каждые 4 часа с помощью ершика; обдувка сжатым воздухом; проверка заземления
Безопасность	Обязательное заземление; отключать питание перед обслуживанием; использовать только одобренные аксессуары; избегать источников воспламенения
Запасные части	Мешок для пыли GYS арт. 058880
Гарантия	2 года (запчасти и работа), кроме нормального износа и неправильного использования
Дополнительная информация	Соответствует европейским и британским директивам; декларация соответствия доступна онлайн

Часто задаваемые вопросы - Gysdust Self Extractor GYS

Какое давление сжатого воздуха необходимо?

Пылесосу требуется входное давление не более 10 бар. Рабочее давление шлифовальной машины регулируется до 5 бар с помощью рукоятки.

Как заменить мешок для пыли?

1. Подключите зажим заземления к земле. 2. Закройте кран сжатого воздуха. 3. Отсоедините быстроразъемное соединение и откройте заднюю крышку. 4. Отцепите хомут мешка, закройте пробкой, извлеките мешок. 5. Очистите возможные отложения. 6. Установите новый мешок (арт. 058880) и закройте крышку. 7. Подключите питание.

Что делать при снижении всасывания?

Проверьте, не полон ли мешок (макс. 7 кг) или не забит. Если всасывающий модуль загрязнен, очистите каналы с помощью прилагаемого ершика. Также проверьте, не пережаты ли шланги и не отсоединены ли они.

Можно ли использовать этот пылесос для других видов пыли?

Нет, пылесос предназначен только для пыли от шлифовки кузовов, включая алюминий. Он не подходит для пыли или жидкостей с высоким риском взрыва, а также для смесей горючей пыли и жидкостей.

Как очистить всасывающие каналы?

Используйте прилагаемый ершик для прочистки каналов всасывающего модуля. Эту операцию рекомендуется проводить каждые 4 часа работы. В конце дня также обдуйте плоские поверхности сжатым воздухом.

Обязательно ли подключать зажим заземления?

Да, всегда подключайте зажим заземления к заземлению здания во время использования, опорожнения или замены мешка. Это предотвращает накопление статического электричества.

Какой мешок для пыли использовать?

Используйте исключительно мешок для пыли GYS арт. 058880. Максимальная вместимость: 7 кг или 20 литров. Никогда не используйте повторно использованный мешок.

Можно ли подключить шлифовальную машину напрямую?

Да, пневматическая шлифовальная машина с всасывающим наконечником ∅32 мм может быть подключена к пылесосу через всасывающий шланг и прилагаемый автоматический наконечник. Пневматическое питание шлифовальной машины осуществляется через тот же шланг.

Что делать, если шлифовальная машина не работает?

Проверьте, подключен ли пневматический шланг и показывает ли манометр давление около 4 бар. При необходимости отрегулируйте давление с помощью рукоятки.

Где найти декларацию соответствия?

Декларация соответствия CE и UKCA доступна на сайте GYS: www.gys.fr (или www.gys-welding.com для Великобритании).

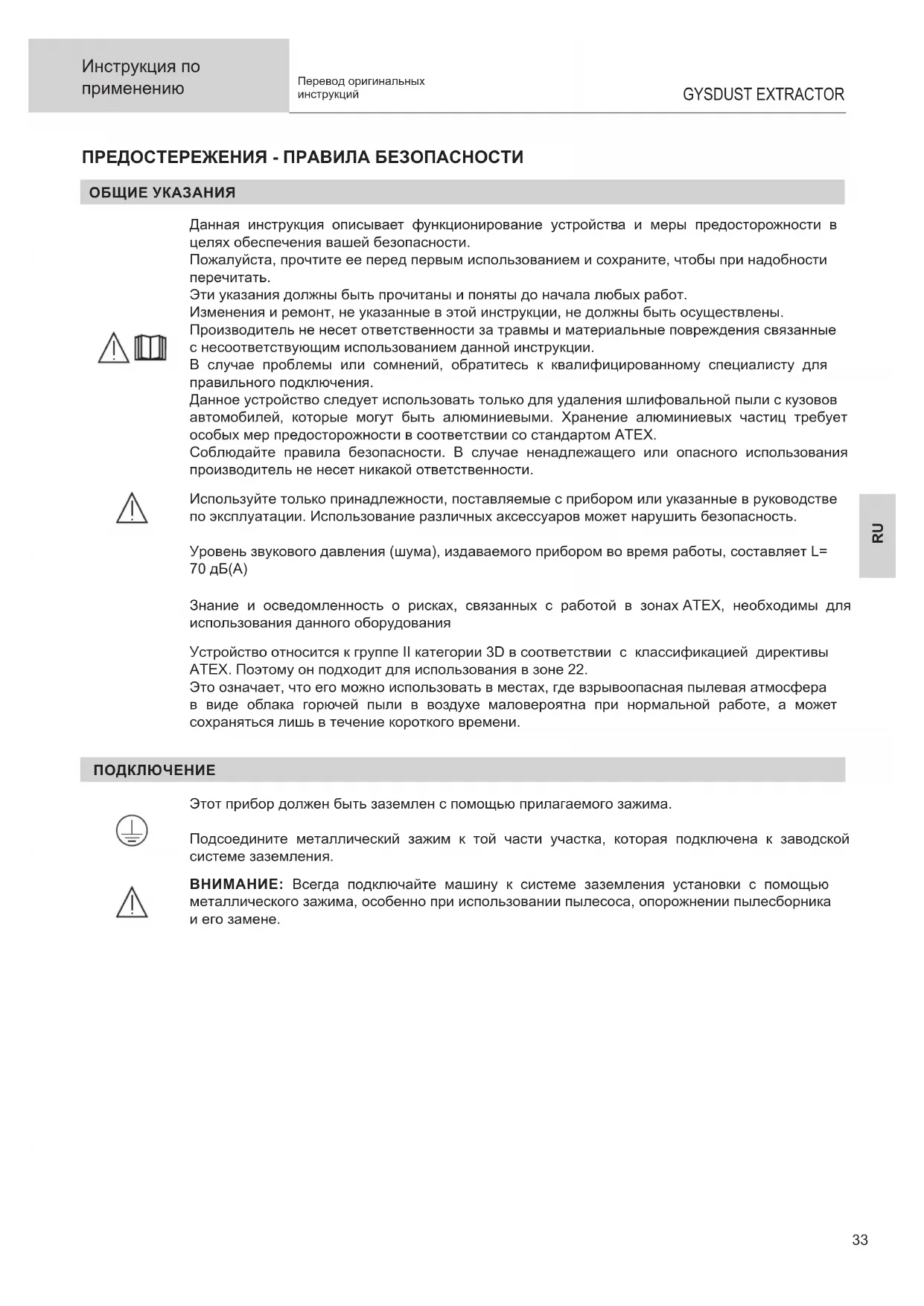

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Gysdust Self Extractor GYS

Данная инструкция описывает функционирование устройства и меры предосторожности в целях обеспечения вашей безопасности.

Пожалуйста, прочтите ее перед первым использованием и сохраните, чтобы при надобности перечитать.

Эти указания должны быть прочитаны и поняты до начала любых работ.

Изменения и ремонт, не указанные в этой инструкции, не должны быть осуществлены.

Производитель не несет ответственности за травмы и материальные повреждения связанные с несоответствующим использованием данной инструкции.

В случае проблемы или сомнений, обратитесь к квалифицированному специалисту для правильного подключения.

Данное устройство следует использовать только для удаления шлифовальной пыли с кузовов автомобилей, которые могут быть алюминиевыми. Хранение алюминиевых частиц требует особых мер предосторожности в соответствии со стандартом ATEX.

Соблюдайте правила безопасности. В случае ненадлежащего или опасного использования производитель не несет никакой ответственности.

Используйте только принадлежности, поставляемые с прибором или указанные в руководстве по эксплуатации. Использование различных аксессуаров может нарушить безопасность.

Уровень звукового давления (шума), издаваемого прибором во время работы, составляет L=70 дБ(А)

Знание и осведомленность о рисках, связанных с работой в зонах ATEX, необходимы для использования данного оборудования

Устройство относится к группе II категории 3D в соответствии с классификацией директивы ATEX. Поэтому он подходит для использования в зоне 22.

Это означает, что его можно использовать в местах, где взрывоопасная пылевая атмосфера в виде облака горючей пыли в воздухе маловероятна при нормальной работе, а может сохраняться лишь в течение короткого времени.

ПОДКЛЮЧЕНИЕ

Этот прибор должен быть заземлен с помощью прилагаемого зажима.

Подсоедините металлический зажим к той части участка, которая подключена к заводской системе заземления.

ВНИМАНИЕ: Всегда подключайте машину к системе заземления установки с помощью металлического зажима, особенно при использовании пылесоса, опорожнении пылесборника и его замене.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

• Техническое обслуживание должно производиться только квалифицированным специалистом. В инструкционном листке должны быть указаны следующие сведения, если они применимы:
• Внимание! Всегда отключайте подачу сжатого воздуха перед началом работ на устройстве.
• Мешок считается полным и подлежит опорожнению, если в нем содержится 7 кг пыли. В данной ситуации это соответствует высоте пыли 8 см.

• В некоторых случаях может наблюдаться снижение или потеря всасывания:

- Всасывающий модуль больше не всасывает, даже с новым мешком. Каналы всасывающего модуля засорены и выталкивают воздух обратно в шланг. Такие скопления пыли могут возникать при длительном использовании всасывающего модуля с полным мешком или при всасывании влажных материалов, что приводит к образованию все более толстой пленки в каналах всасывающего модуля.

Чистка щеткой в воздуховодах удаляет эту пыль, и всасывающий модуль возвращается к своей первоначальной производительности.

• Регулярно открывайте аппарат и продувайте его, чтобы очистить от пыли. Воспользуйтесь возможностью проверить заземление (зажим и кабель)
• Никогда не используйте растворители или другие агрессивные чистящие средства
• Очищайте поверхности устройства сухой тканью.

НОРМЫ И ПРАВИЛА

• Аппарат соответствует директивам Евросоюза.
• Декларация о соответствии доступна для просмотра на нашем сайте.

- Знак соответствия ЕАС (Евразийское экономическое сообщество)

• Устройство соответствует директивам Великобритании.
• Декларация о соответствии для Великобритании доступно на нашем веб-сайте (см. главную страницу).

УТИЛИЗАЦИЯ

- Этот аппарат подлежит переработке. Не выбрасывать в общий мусоросборник.

EN 60335-2-69

EN 60335-2-69	Отсек для пыли следует опорожнять по мере необходимости, а также после каждого использования.
	Для пыли с энергией воспламенения менее 1 мДж могут применяться дополнительные ограничения, предусмотренные трудовым законодательством.
	Установки типа 22 не подходят для удаления пыли или жидкостей с высоким риском взрыва, а также смесей горючей пыли и жидкостей.
	ВНИМАНИЕ - Используйте только принадлежности, одобренные производителем для использования для типа 22. Использование других принадлежностей может привести к взрываопасной ситуации.
	ВНИМАНИЕ - Используйте только аксессуары, одобренные для использования в зоне с защитой от электростатического разряда типа ESD. Использование других аксессуаров может вызвать электростатические разряды.
	Эксплуатация прибора допускается только при отсутствии повреждений всех фильтров, включая воздушные фильтры охлаждения двигателя.
	Пылесосы типа ESD подходят для подключения к пылеобразующему оборудованию в ESD защищенных зонах. Убедитесь, что внутрь не попадают источники воспламенения. Токопроводящие части приборов, включая вытяжки и токопроводящие части приборов класса II, должны быть заземлены. Электростатическое заземление может быть обеспечено через пылеуловитель или через независимое устройство заземления.
	Пыле-удаляющие аппараты типа 1 и типа 2 с ESD-защитой не подходят для использования с оборудованием, где имеются источники воспламенения.

ПНЕВМАТИКА

Давление воздуха на входе должно быть меньше или равно 10 бар.

Давление воздуха, превышающее рекомендуемое, может повлиять на работу изделия, что приведет к значительной потере всасывания. В этом случае необходимо проверить давление на входе продукта и на системе всасывания, расположенной внутри продукта. (Настройка не более 4 бар)

Сбой в работе системы всасывания может произойти, если мешок переполнен или полностью забит. Полный мешок следует удалить и заменить новым. При этом необходимо следовать рекомендациям производителя.

ШЛИФОВАЛЬНЫЙ СТАНОК

К пылесосу подключается пневматическая шлифовальная машина (не входит в комплект поставки) с всасывающей насадкой ∅32 мм. Его также можно подключить к пневматической сети через автоматическую насадку, находящуюся в шланге для всасывания.

ПРЕДУПРЕЖДЕНИЕ

Следующие указания :

1. Перед использованием, ознакомьтесь с инструкцией.
2. Подсоедините металлический зажим заземления ховера к той части рабочего места, которая подключена к контуру заземления установки. (Всасывание и циркуляция пыли создает статическое электричество).
3. Перед заменой мешка отключите пневматическое питание.

Держите подальше от огня и от искр мешок для сбора пыли.

Мобильный пневматический пылесос для взрывоопасной пыли, образующейся при шлифовании или аналогичных операциях, предназначенный для подключения к пневматическому инструменту.

Технические характеристики
Мощность всасывания 1 150 mm H2O
Поток воздуха 600 l/min
Расход воздуха 340 l/min
Регулируемое давление всасывания 5 bar max
Длина всасывающего шланга 3 m
Диаметр всасывающего шланга ∅ 29 mm
Вместимость мешка для сбора пыли (входит в комплект) 7 kg
Габариты 350 x 800 x 400 mm
Вес 21 kg
[х86к]	Стандарт ATEXГруппа IIКатегория 3

УСТАНОВКА МЕШКА ДЛЯ СБОРА ПЫЛИ (058880)

ПРЕДУПРЕЖДЕНИЕ: Во время работы могут образовываться взрывоопасная атмосфера и отложения пыли; избегайте попадания вблизи устройства потенциальных источников воспламенения, таких как механические искры, электрические детали, горячие поверхности, пламя, горячие газы, электростатические заряды. Соблюдайте внутренние стандарты поведения в присутствии потенциально взрывоопасной атмосферы в соответствии с директивой Atex 2014/34/EU.

• Проверяйте, по крайней мере, в конце рабочего дня, заполнен ли мешок для пыли внутри пылесоса.
• Максимальная вместимость мешка для сбора пыли составляет 7 кг и объем 20 л: не превышайте этот предел!
• В случае удаления поврежденного мешка, действуйте осторожно, соблюдая внутренние нормы поведения в присутствии взрывоопасных сред в соответствии с директивой Atex 2014/34/EU.
• Не используйте один и тот же мешок для сбора пыли более одного раза и используйте ТОЛЬКО мешок для сбора пыли GYS с кодом 058880.
• Запасные мешки следует хранить в сухом месте.
• При утилизации действуйте в соответствии с законом и внутренними нормами поведения при обращении со взрывоопасной пылью.

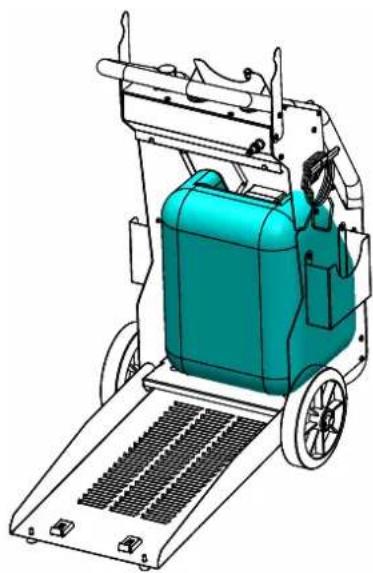

Установка мешка для сбора пыли

1 - Выполняйте эту операцию с металлическим зажимом, подключенным к контуру заземления установки.
2 - Закройте клапан подачи сжатого воздуха на верхней части пылесоса.

3 - Перед открытием задней крышки отсоедините быстроразъемную муфту на задней стороне пылесоса. С помощью болтов для снятия откройте крышку.

4 - Отсоедините фланец пылесборника от всасывающего отверстия, закройте его крышкой из комплекта поставки, чтобы предотвратить вылет пыли во время транспортировки. Осторожно поднимите пылесборник и поместите его в специально отведенное место в пределах установки АТЕХ.

5 - Удалите все отложения пыли внутри ведра.

6 - Поместите новый мешок для сбора пыли в ведро, соединив фланец с всасывающим отверстием.
7 - Проверьте, нет ли разрывов или надрывов фильтрующей ткани.
8 - Закройте крышку, захлопнув ее, следя за тем, чтобы не порвать пакет.
9 - Подключите подачу сжатого воздуха к задней части пылесоса с помощью быстроразъемного соединения, предусмотренного для этой цели.

Вход для всасывания

ПОДКЛЮЧЕНИЕ ПЫЛЕСОСА

1 - Подключите подачу сжатого воздуха, не превышающую 10 бар, к разъему 1.
2 - Поверните ручку 2, чтобы активировать всасывание.
3 - Колесико 3 используется для регулировки давления шлифовальной машины.
4 - Манометр 4 показывает рабочее давление шлифовальной машины.

3 4 2 1

5 - Вставьте трубку в отверстие 1.
6 - Подсоедините трубку для всасывания 2 и источник питания шлифовальной машины 3 (G1/4)
7 - Подсоедините шланг 4 к пылесосу

2&3 4 1

СБОИ И АНОМАЛИИ:

Поломки: Причины
Пылесос не работает	Убедитесь, что пылесос подключен к сети сжатого воздуха.Нажмите кнопку запуска.Проверьте манометр внутри пылесоса.Он настраивается на заводе и должен быть на уровне 3.5 бар.Убедитесь, что шланги не пережаты и не отсоединены.Убедитесь, что мешок или трубка не заблокированы.
Шлифовальная машина не работает	Убедитесь, что пневматическая трубка подсоединена.Убедитесь, что манометр 1 показывает давление около 4 бар, в противном случае отрегулируйте его с помощью ручки.	[СТНУ]

ОЧИСТКА ОТ СКОПИВШЕЙСЯ ПЫЛИ

В конце рабочего дня проверьте, нет ли отложений пыли на плоских поверхностях пылесоса (спереди, сверху и т.д.). При наличии отложений пыли убедитесь, что металлический зажим пылесоса соединен с контуром заземления установки, и осторожно удалите отложения пыли, избегая создания взрывоопасной атмосферы.

ГАРАНТИЯ

Гарантия распространяется на любой заводской дефект или брак в течение 2х лет с даты покупки изделия (запчасти и рабочая сила).

Гарантия не распространяется на:

• Любые поломки, вызванные транспортировкой.
• Нормальный износ деталей (Например : кабели, зажимы и т.д.).
• Случаи неправильного использования (ошибка питания, падение, разборка).
• Случаи выхода из строя из-за окружающей среды (загрязнение воздуха, коррозия, пыль).

При выходе из строя, обратитесь в пункт покупки аппарата с предъявлением следующих документов:

- документ, подтверждающий покупку (с датой): кассовый чек, инвойс....

- описание поломки.
