Produkttyp	Mobiler pneumatischer Staubsauger für explosionsfähige Stäube (ATEX)
Marke	GYS
Modell	Gysdust Self Extractor
Abmessungen (L x H x T)	350 x 800 x 400 mm
Gewicht	21 kg
Stromversorgung	Druckluft, maximaler Eingangsdruck 10 bar, Verbrauch 340 l/min
Maximaler Unterdruck	1 150 mm H2O
Luftstrom	600 l/min
Staubbeutelkapazität	7 kg (20 L)
Saugschlauchlänge	5 m
Saugschlauchdurchmesser	29 mm
Schleifer-Betriebsdruck	Einstellbar bis 5 bar (Manometer)
ATEX-Klassifizierung	Gruppe II, Kategorie 3D, Zone 22
Geräuschpegel	70 dB(A)
Hauptfunktionen	Absaugung von Schleifstaub von Karosserien (einschließlich Aluminium), kompatibel mit pneumatischem Werkzeug mit Absaugung
Wartung	Beutel nach jedem Gebrauch entleeren; Leitungen alle 4 Stunden mit Bürste reinigen; mit Druckluft abstauben; Erdungsanschluss überprüfen
Sicherheit	Erdung zwingend erforderlich; vor Wartung Stromversorgung trennen; nur zugelassenes Zubehör verwenden; Zündquellen vermeiden
Ersatzteile	Staubbeutel GYS Art.-Nr. 058880
Garantie	2 Jahre (Teile und Arbeit), ausgenommen normale Abnutzung und unsachgemäße Verwendung
Zusätzliche Informationen	Entspricht den europäischen und britischen Richtlinien; Konformitätserklärung online verfügbar

Häufig gestellte Fragen - Gysdust Self Extractor GYS

Welcher Druckluftdruck ist erforderlich?

Der Staubsauger benötigt einen Eingangsdruck von maximal 10 bar. Der Betriebsdruck des Schleifers kann mit dem Einstellrad bis zu 5 bar eingestellt werden.

Wie wechsle ich den Staubbeutel?

1. Die Masseklemme an die Erde anschließen. 2. Das Druckluftventil schließen. 3. Die Schnellkupplung trennen und die hintere Abdeckung öffnen. 4. Den Beutelhalter aushaken, mit dem Stopfen verschließen, den Beutel entfernen. 5. Eventuelle Ablagerungen reinigen. 6. Einen neuen Beutel (Art.-Nr. 058880) einsetzen und die Abdeckung schließen. 7. Die Stromversorgung wieder anschließen.

Was tun bei nachlassender Saugleistung?

Überprüfen, ob der Beutel voll (max. 7 kg) oder verstopft ist. Wenn das Saugmodul verschmutzt ist, die Leitungen mit der mitgelieferten Bürste reinigen. Auch sicherstellen, dass die Schläuche nicht geknickt oder abgetrennt sind.

Kann ich diesen Staubsauger für andere Staubarten verwenden?

Nein, der Staubsauger ist nur für Schleifstaub von Karosserien, einschließlich Aluminium, ausgelegt. Er ist nicht geeignet für Stäube oder Flüssigkeiten mit hohem Explosionsrisiko oder Mischungen aus brennbaren Stäuben und Flüssigkeiten.

Wie reinige ich die Saugleitungen?

Verwenden Sie die mitgelieferte Bürste, um die Leitungen des Saugmoduls zu reinigen. Diese Reinigung wird alle 4 Betriebsstunden empfohlen. Stauben Sie am Ende des Tages auch die flachen Oberflächen mit Druckluft ab.

Ist es erforderlich, die Masseklemme anzuschließen?

Ja, immer die Masseklemme während des Betriebs, Entleerens oder Beutelwechsels an die Gebäudeerde anschließen. Dies vermeidet statische Aufladung.

Welchen Staubbeutel verwenden?

Verwenden Sie ausschließlich den Staubbeutel GYS Art.-Nr. 058880. Maximale Kapazität: 7 kg oder 20 Liter. Verwenden Sie niemals einen gebrauchten Beutel wieder.

Kann ich direkt einen Schleifer anschließen?

Ja, ein pneumatischer Schleifer mit Sauganschluss Ø32 mm kann über den Saugschlauch und den mitgelieferten automatischen Anschluss an den Staubsauger angeschlossen werden. Die Druckluftversorgung des Schleifers erfolgt über denselben Schlauch.

Was tun, wenn der Schleifer nicht funktioniert?

Überprüfen Sie, ob der Druckschlauch angeschlossen ist und das Manometer einen Druck von etwa 4 bar anzeigt. Stellen Sie den Druck gegebenenfalls mit dem Einstellrad ein.

Wo finde ich die Konformitätserklärung?

Die CE- und UKCA-Konformitätserklärung ist auf der GYS-Website verfügbar: www.gys.fr (oder www.gys-welding.com für das Vereinigte Königreich).

BEDIENUNGSANLEITUNG Gysdust Self Extractor GYS

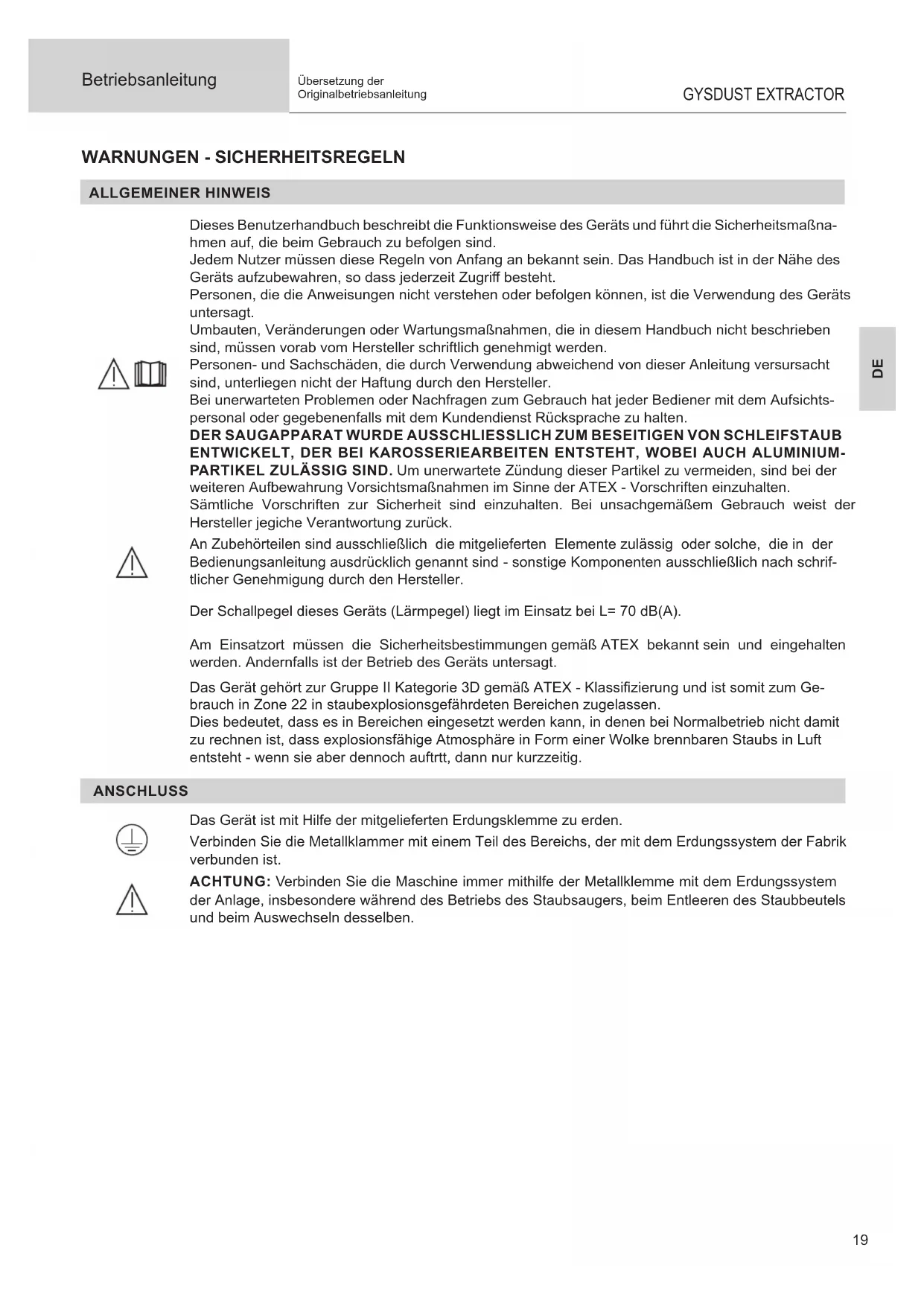

WARNUNGEN - SICHERHEITSREGELN

ALLGEMEINER HINWEIS

Dieses Benutzerhandbuch beschreibt die Funktionsweise des Geräts und führt die Sicherheitsmaßnahmen auf, die beim Gebrauch zu befolgen sind.

Jedem Nutzer müssen diese Regeln von Anfang an bekannt sein. Das Handbuch ist in der Nähe des Geräts aufzubewahren, so dass jederzeit Zugriff besteht.

Personen, die die Anweisungen nicht verstehen oder befolgen können, ist die Verwendung des Geräts untersagt.

Umbauten, Veränderungen oder Wartungsmaßnahmen, die in diesem Handbuch nicht beschrieben sind, müssen vorab vom Hersteller schriftlich genehmigt werden.

Personen- und Sachschäden, die durch Verwendung abweichend von dieser Anleitung versursacht sind, unterliegen nicht der Haftung durch den Hersteller.

Bei unerwarteten Problemen oder Nachfragen zum Gebrauch hat jeder Bediener mit dem Aufsichtspersonal oder gegebenenfalls mit dem Kundendienst Rücksprache zu halten.

DER SAUGAPPARAT WURDE AUSSCHLIESSLICH ZUM BESEITIGEN VON SCHLEIFSTAUB ENTWICKELT, DER BEI KAROSSERIEARBEITEN ENTSTEHT, WOBEI AUCH ALUMINIUM-PARTIKEL ZULÄSSIG SIND. Um unerwartete Zündung dieser Partikel zu vermeiden, sind bei der weiteren Aufbewahrung Vorsichtsmaßnahmen im Sinne der ATEX - Vorschriften einzuhalten.

Sämtliche Vorschriften zur Sicherheit sind einzuhalten. Bei unsachgemäßem Gebrauch weist der Hersteller jegiche Verantwortung zurück.

An Zubehörteilen sind ausschließlich die mitgelieferten Elemente zulässig oder solche, die in der Bedienungsanleitung ausdrücklich genannt sind - sonstige Komponenten ausschließlich nach schriftlicher Genehmigung durch den Hersteller.

Der Schallpegel dieses Geräts (Lärmpegel) liegt im Einsatz bei L=70 dB(A).

Am Einsatzort müssen die Sicherheitsbestimmungen gemäß ATEX bekannt sein und eingehalten werden. Andernfalls ist der Betrieb des Geräts untersagt.

Das Gerät gehört zur Gruppe II Kategorie 3D gemäß ATEX - Klassifizierung und ist somit zum Gebrauch in Zone 22 in staubexplosionsgefährdeten Bereichen zugelassen.

Dies bedeutet, dass es in Bereichen eingesetzt werden kann, in denen bei Normalbetrieb nicht damit zu rechnen ist, dass explosionsfähige Atmosphäre in Form einer Wolke brennbaren Staubs in Luft entsteht - wenn sie aber dennoch auftritt, dann nur kurzzeitig.

ANSCHLUSS

Das Gerät ist mit Hilfe der mitgelieferten Erdungsklemme zu erden.

Verbinden Sie die Metallklammer mit einem Teil des Bereichs, der mit dem Erdungssystem der Fabrik verbunden ist.

ACHTUNG: Verbinden Sie die Maschine immer mithilfe der Metallklemme mit dem Erdungssystem der Anlage, insbesondere während des Betriebs des Staubsaugers, beim Entleeren des Staubbeutels und beim Auswechseln desselben.

WARTUNG

• Die Wartung ist entsprechend ausgebildeten und erfahrenen Mitarbeitern vorbehalten. Spezifische Anweisungen müssen -soweit zutreffend- folgende Elemente umfassen:
- Warnung! Vor jeglichen Arbeiten am Gerät ist die Druckluftversorgung abzukoppeln!
- Ein Beutel gilt als voll und muss geleert werden, wenn er 7 kg Staub enthält. In der Praxis entspricht dies einer Staubhöhe von 8 cm.
- In einigen Fällen kann eine verminderte oder fehlende Aspiration beobachtet werden:
- Das Saugmodul saugt nicht mehr, auch nicht mit einem neuen Beutel. Die Kanäle des Saugmoduls sind verschmutzt und drücken Luft in den Schlauch zurück. Diese Staubansammlung kann entstehen, wenn das Saugmodul über einen längeren Zeitraum mit einem vollen Beutel verwendet wird oder wenn feuchte Materialien eingesaugt werden, die schließlich einen immer dickeren Film in den Kanälen des Saugmoduls hinterlassen.

Reinigung mit der Bürste in den Kanälen, löst diesen Staub und das Saugmodul kehrt zu seiner ursprünglichen Leistung zurück.

• In regelmäßigen Abständen ist der Deckel abzuheben und anhaftender Staub am Druckluft - Ventil zu entfernen. Hierbei ist auch der feste Sitz der Erdungsvorrichtung (Klemme + Kabel) zu prüfen.
• Lösungsmittel und agressive Reinigungssubstanzen sind streng verboten.
• Oberflächen mit einem trockenen Lappen abwischen.

EINGEHALTENE VORSCHRIFTEN

• Das Gerät entspricht den EU - Richtlinien.
• Die Konformitätserklärung ist auf unserer Webseite einzusehen.

- Konformitätsbestätigung EAWU (Eurasische Wirtschaftsunion).

• Gerät entspricht den britischen Vorschriften.
• Die Konformitätserklärung für Großbritannien ist auf unserer Webseite (siehe Deckblatt) einzusehen.

MASSNAHMEN AM ENDE DER LEBENSDAUER

- Das Gerät ist einem Wertstoffhof mit Materialtrennung zuzuführen. Keine Entsorgung im Hausmüll.

EN 60335-2-69

	Das Staubfach ist nach jedem Einsatz zu leeren - falls erforderlich, bereits vorher.
	Für besonders leicht entzündliche Stäube (Zündenergie < 1mJ) sind zusätzliche Sicherheitsvorschriften gemäß der Arbeitsschutzverordnung einzuhalten.
	Geräte vom Typ 22 sind nicht zugelassen für Stäube oder Flüssigkeiten mit erhöhtem Explosionsrisiko, ebensowenig für brennbare Staub- und Flüssigkeitsgemische.
	ACHTUNG – Sämtliche Zubehörteile müssen ebenfalls eine Zulassung gemäß Typ 22 besitzen, andernfalls erlischt aufgrund der Explosionsgefahr die Zulassung für die gesamte Anordnung.
	ACHTUNG - Auch bezüglich elektrostatischer Aufladung müssen sämtliche Zubehörteile den entsprechenden Sicherheitsbestimmungen genügen (Vermeidung von Funkenbildung!).
	Beim Betrieb ist stets dafür zu sorgen, dass sämtliche Filter (auch die der Motorkühlung) einliegen und unbeschädigt sind.
	Sauger vom Typ der Geräte mit Schutz gegen elektrostatische Entladung dürfen an Geräten angeschlossen werden, die Staub erzeugen, solange der Schutz gegen elektrostatische Entladung gewährleistet ist. Keinesfalls dürfen Zündquellen in der Umgebung vorliegen. Leitfähige Bestandteile der Geräte, einschließlich des Rauchabzugs und leitfähiger Bestandteile der Geräte der Klasse II sind durch elektrostatische Vorrichtungen zu erden. Die elektrostatische Erdung kann auch durch den Sauger hindurch oder durch eine unabhängige Erdungsvorrichtung vorgenommen werden.
	Sauger vom Typ 1 und solche vom Typ mit Schutz gegen elektrostatische Entladungen dürfen nicht in Geräten eingesetzt werden, in denen sich Zündquellen befinden.

DRUCKLUFTNETZ

Der Druck im Druckluftnetz am Eingang darf höchstens 10 bar betragen.

Liegt der Pneumatikdruck oberhalb der Empfehlung, kann die Funktion des Geräts beeinträchtigt werden, wobei die Saugleistung deutlich sinkt. In solchen Fällen ist eine Druckluftkontrolle am Eingang vorzunehmen, ebenso am Saugsystem selbst. Diese befindet sich innerhalb des Geräts (Regelung auf 4 bar max.).

Sobald der Staubbeutel voll oder verstopft ist, ist kein ordnungsgemäßer Betrieb mehr möglich. Der Staubbeutel ist gemäß der Anweisungen seines Herstellers zu wechseln. Gefilterte Zufuhr von trockener Luft.

SCHLEIFGERÄT

Eine pneumatische Schleifmaschine (nicht mitgeliefert) mit Saugansatz ∅32 mm kann direkt an den Sauger angeschlossen werden. Weiterhin ist sie mit dem Pneumatiknetz mit Hilfe des Automatikansatzes, der im Saugschlauch enthalten ist, anzuschließen.

ACHTUNG

Folgende Hinweise:

1. Jeder Nutzer hat vor dem ersten Gebrauch die Anweisungen zu lesen.
2. Verbinden Sie die metallische Erdungsklammer des Staubsaugers mit einem Teil des Arbeitsplatzes, der mit dem Erdungsstromkreis der Anlage verbunden ist. (der Saugvorgang und die aufgewirbelten Partikel bewirken eine statische Aufladung).
3. Vor dem Wechsel des Staubbeutels ist die Druckluftversorgung abzuschalten.

Der Staubbeutel darf nicht in Kontakt mit offenem Feuer oder Funkenflug gelangen. Explosionsgefahr!

MERKMALE DES SAUGERS

Transportierbarer pneumatischer Sauger zum Beseitigen von Staub, der von Schleifarbeiten und ähnlichen Maßnahmen herrührt. Ein pneumatisch angetriebenes Werkzeug kann angeschlossen werden.

Merkmale
Unterdruck 1 150 mm H2O
Luftfluss 600 l/min
Luftverbrauch 340 l/min
Einstellbarer Saugdruck 5 bar max
Länge Saugkabel 3 m
Durchmesser Saugkabel ∅ 29 mm
Kapazität Staubbeutel (mitgeliefert) 7 kg
Abmessungen 350 x 800 x 400 mm
Gewicht 21 kg
	ATEX - NormGruppe IIKategorie 3

EINFÜHRUNG DES STAUBBEUTELS (058880)

WARNUNG: Bei diesem Vorgang kann sich eine zündfähige Atmosphäre bilden, weiterhin kann es zu Staubansammlungen kommen. Im Umfeld dürfen sich daher keine Geräte befinden, die zu einer solchen Gefahr führen könnten. Dies kann herrühren z.B. von Funkenflug bei mechanischen Arbeiten, Flammen, heißen Oberflächen, freiliegenden elektrische Leitungen, heißen Gasen oder statisch aufgeladenen Elementen. Bei explosionsfähiger Atmospare sind die Sicherheitsbestimmungen gemäß ATEX 2014/34/UE zu befolgen.

• Spätestens am Ende des Arbeitstags ist nachzuprüfen, wie weit der Staubbeutel im Inneren des Saugers mittlerweile gefüllt ist.
  • Die Kapazität des Beutels ist auf 7 kg und 20 L Fassungsvermögen begrenzt. Diese Werte sind einzuhalten!
• Bei der Entnahme direkt prüfen, ob Staub herausrieselt. Bei einem offenkundig beschädigten Beutel sind besondere Vorsichtsmaßnahmen erforderlich, dass keine zündfähige Atmosphäre gebildet wird. Sicherheitsvorschriften gemäß Atex 2014/34/UE müssen in jedem Fall eingehalten werden.
• Staubbeutel sind keinesfalls zur Wiederverwendung vorgesehen. Als Ersatz AUSSCHLIESSLICH die Beutel von GYS mit Best. Nr. 058880 einlegen.
• Ersatzbeutel sind an einem trockenen Ort zu lagern.
• Gefüllte Staubbeutel sind gemäß der lokalen Umweltschutzbestimmungen und der Schutzvorschriften gegen Explosionen durch zündfähige Stäube zu entsorgen.

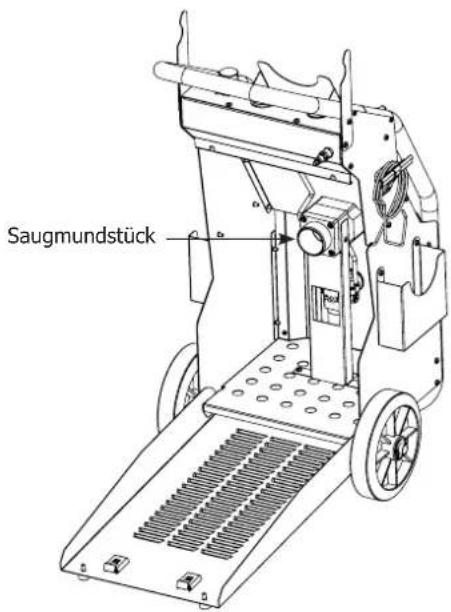

Schritte beim Einführen des Staubbeutels

1 - Bei dieser Maßnahme muss die Metallklemme am Erdungskreis der Installation angeschlossen sein.
2 - Druckluftzufuhr mit Hilfe des Hahns, der oben am Sauger angebracht ist, abstellen.

3 - Bevor der Deckel geöffnet wird, ist die Schnellkupplung für die Versorgung an der Rückseite des Saugers zu entkoppeln. Um den Deckel zu öffnen, sind die Riegel bündig zu verschieben.

4 - Direkt nachdem der Beutel vom Saugmundstück gelöst ist, ist er am Flansch mit Hilfe des hierfür vorgesehenen Stopfens zu verschließen, so dass beim Transport kein Staub austritt. Beim Transport vorsichtig vorgehen und den Beutel in einem hierfür zugelassenen Ort innerhalb der ATEX - Installation zwischenlagern.

5 - Falls noch Staubreste im Einlegekübel vorhanden sind, müssen sie entfernt werden.

6 - Einen neuen Beutel einführen und den Flansch mit dem Saugmundstück verbinden.
7 - Das Filtertuch darf nicht brüchig oder angerissen sein.
8 - Deckel schließen und einschnappen lassen, ohne hierbei den Beutel einzuklemmen oder zu beschädigen.
9 - Druckluftversorgung mit Hilfe der hierfür vorgesehenen Schnellkupplung an der Rückseite des Saugers wieder herstellen.

Saugmundstück

ANSCHLUSS DES SAUGERS

1 - Die Druckluftversorgung (Maximalwert 10 bar) ist am Anschlusspunkt 1 anzulegen.
2 - Um den Saugvorgang zu starten, Knopf 2 drehen.
3 - Über Drehregler 3 lässt sich der Betriebsdruck des Schleifgeräts anpassen.
4 - Der aktuelle Betriebsdruck des Schleifgeräts wird an Manometer 4 angezeigt.

3 4 2 1

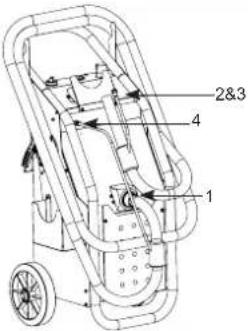

5 - Die Hülse ist in Öffnung 1 einzuschieben.
6 - Saughülse 2 mit der Druckluftzufuhr 3 des Schleifgeräts verbinden (G1/4)
7 - Schlauch 4 mit dem Staubsauger verbinden.

2&3 4 1

STÖRUNGEN UND PROBLEME

Störungen Ursachen
Keine Funktion des Saugers	Liegt der Sauger korrekt am Druckluftnetz an? Startknopf drücken. Das Manometer im Inneren des Saugers wurde werkseitig auf 3.5 bar voreingestellt. Liegt dieser Wert weiterhin vor? Schläuche könnten eingeklemmt oder abgerissen sein. Weder Beutel noch Saughülse dürfen verstopft sein.
Keine Funktion des Schleifgeräts	Der Druckluftschlauch muss angeschlossen sein. Das Manometer muss einen Druck von etwa 4 bar anzeigen, ansonsten mittels Drehregler anpassen.
Der Staubsauger bläst Luft aus, anstatt zu saugen.	der Beutel ist voll oder verstopft Das Ansaugsystem ist verschmutzt (Ansaugen von Fettkörpern oder Luftanschluss an ein geschmiertes Netz). Es gibt ein Verfahren, um die Saugeinheit zu zerlegen und zu reinigen.

ENTFERNEN VON STAUBABLAGERUNGEN

Am Ende jedes Arbeitstages ist nachzukontrollieren, dass sich keine Staubschichten am Sauger (vorne, an der Ober- oder Rückseite) abgelagert haben. Gegebenenfalls sind sie vorsichtig -ohne eine zündfähige Staubwolke hervorzurufen- zu beseitigen, wobei die metallische Klemme immer noch am Erdungskreis der Installation anliegen muss.

GARANTIE

Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 24 Monate nach Kauf angezeigt werden (Nachweis Kaufbeleg).

Die Garantieleistung erfolgt nicht bei:

• Durch Transport verursachten Beschädigungen.
• Normalem Verschleiß der Teile (z.B. : Kabel, Klemmen, usw.) sowie Gebrauchsspuren.
• Von unsachgemäßem Gebrauch verursachten Defekten (Sturz, harte Stöße, Demontage).
• Durch Umwelteinflüsse entstandene Defekte (Verschmutzung, Rost, Staub).

Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (Unterschrift) des zuvor vorgelegten Kostenvoranschlages durch den Besteller. Im Fall einer Garantieleistung trägt GYS ausschließlich die Kosten für den Rückversand an den Fachhändler.
