IR 80020C - Thermomètre VOLTCRAFT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermomètre infrarouge sans contact avec sonde de contact type K
Marque	Voltcraft
Modèle	IR 80020C
Alimentation	Pile monobloc 9 V
Plage de mesure IR	-40 °C à +800 °C
Résolution IR	0,1 °C
Optique IR	20:1 (rapport distance/diamètre du point de mesure)
Émissivité réglable	0,10 à 1,00
Temps de réponse	150 ms
Laser de visée	Classe 2, longueur d'onde 630-670 nm, puissance < 1 mW
Plage de mesure contact (type K)	-50 °C à +1370 °C (avec sonde appropriée)
Sonde fournie	Sonde de température type K, plage -20 °C à +250 °C
Précision IR (≥0 °C)	±1,5 °C ou ±1,5 % (la plus grande valeur)
Reproductibilité IR	±0,8 % ou ±1 °C (la plus grande valeur)
Fonctions de mesure	Maximale, minimale, différentielle, moyenne, bargraph
Alarme de seuil	Seuil haut et bas réglables avec signal sonore et affichage rouge
Arrêt automatique	Fonction TRIG : arrêt après 10 minutes de mesure continue
Rétroéclairage	Activatable, combiné avec touche laser
Filetage trépied	Oui
Dimensions (L x l x H)	198 x 112 x 55 mm
Poids	186 g (sans pile)
Conditions de fonctionnement	0 °C à +50 °C, 10-90 % HR
Entretien de la lentille	Air comprimé ou chiffon doux non pelucheux, pas de solvants
Sécurité laser	Ne pas regarder directement le rayon, éviter les surfaces réfléchissantes
Élimination	Ne pas jeter avec les ordures ménagères, recycler les piles séparément

FOIRE AUX QUESTIONS - IR 80020C VOLTCRAFT

Comment mesurer une température avec ce thermomètre infrarouge ?

Dirigez l'appareil vers l'objet, appuyez sur la touche de mesure et maintenez-la enfoncée. L'écran affiche la température. Relâchez pour figer la valeur (indicateur HOLD). Assurez-vous que l'objet est plus grand que le point de mesure (optique 20:1).

Comment régler l'émissivité ?

Maintenez la touche MODE enfoncée 1 seconde pour accéder au menu. Utilisez les touches ▲/▼ pour régler l'émissivité de 0,10 à 1,00. Confirmez avec la touche de mesure ou MODE. La valeur reste sauvegardée après extinction.

Pourquoi mes résultats de mesure sont-ils erronés ?

Vérifiez : la lentille est-elle propre ? L'émissivité est-elle adaptée ? L'objet n'est pas derrière une surface transparente (verre) ? La distance est-elle adaptée ? L'appareil est-il adapté à la température ambiante ?

Comment nettoyer la lentille ?

Utilisez de l'air comprimé pour enlever les particules, puis essuyez avec un chiffon spécial lentille ou un chiffon doux non pelucheux. N'utilisez pas de solvants, d'alcool ou de chiffons rugueux.

Comment remplacer la pile ?

Lorsque le symbole de pile faible apparaît, dévissez le couvercle du compartiment à piles. Retirez la pile usée et insérez une neuve pile monobloc 9 V en respectant la polarité. Replacez le couvercle.

Quelle est la précision de la mesure infrarouge ?

Pour des températures ≥0 °C, la précision est de ±1,5 °C ou ±1,5 % (la plus grande valeur). En dessous de 0 °C, elle est de ±(2 °C + 0,2 °C par degré).

Comment utiliser la sonde de température à contact ?

Branchez la sonde type K dans la prise en respectant la polarité. La température de contact s'affiche sous la valeur IR. Ne mesurez que des objets hors tension et non rotatifs.

Que signifie le symbole de pile faible ?

Un symbole de pile clignotant ou constant indique que la pile est faible et doit être remplacée pour garantir des mesures fiables.

Comment activer l'alarme de température ?

Maintenez MODE enfoncé, appuyez jusqu'à voir le symbole d'alarme (H ou L). Réglez le seuil avec ▲/▼, puis activez (ON) avec la touche laser/rétroéclairage. Confirmez avec MODE.

Quelle distance de mesure dois-je respecter ?

Le rapport optique est de 20:1. Par exemple, à 120 cm, le point de mesure a un diamètre de 6 cm. L'objet doit être au moins deux fois plus grand que ce point pour une mesure précise.

MODE D'EMPLOI IR 80020C VOLTCRAFT

IR 800-20C Thermomètre IR

N° de commande 2399953 Page 40 - 58

1. Introduction......41
2. Explication des symboles....41
3. Utilisation prévue....42
4. Contenu....42
5. Caractéristiques et fonctions....43
6. Consignes de sécurité....43

a) Généralités....43 b) Laser....45 c) Pile....46

1. Éléments de fonctionnement....47
2. Écran....48
3. Insertion/remplacement de la pile 48
4. Mise en service 49

a) Mode de fonctionnement....49 b) Mesure....49 c) Taille du point de mesure IR - ratio entre la distance de mesure et la surface à mesurer....50 d) Laser de visée....51 e) Rétroéclairage....51 f) Fonction de mesure maximale, minimale, différentielle et moyenne....51 g) Bargraph....51 h) Mesure avec contact....52

1. Réglages....52

a) Niveau d'émission....52 b) Unité de température....53 c) Alarme....53 d) Arrêt automatique après 10 minutes de fonctionnement continu (fonction TRIG).....54

1. Entretien et nettoyage 55

a) Nettoyage de la lentille....55 b) Nettoyage du boîtier....55

1. Dépannage....55
2. Élimination des déchets....56

a) Produit....56 b) Piles/batteries....56

1. Données techniques....57

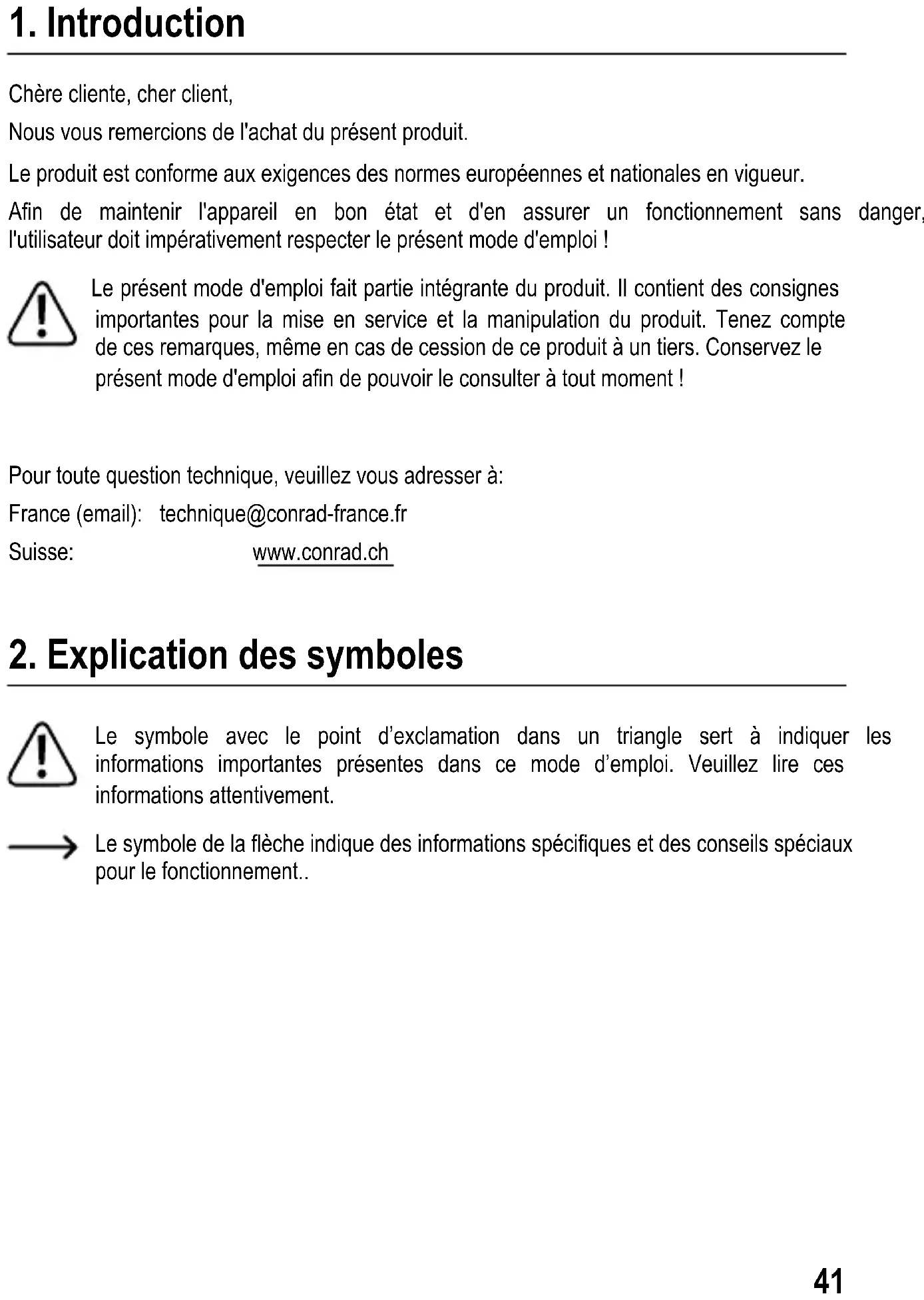

1. Introduction

Chère cliente, cher client,

Nous vous remercions de l'achat du présent produit.

Le produit est conforme aux exigences des normes européennes et nationales en vigueur.

Afin de maintenir l'appareil en bon état et d'en assurer un fonctionnement sans danger, l'utilisateur doit impérativement respecter le présent mode d'emploi !

Le présent mode d'emploi fait partie intégrante du produit. Il contient des consignes importantes pour la mise en service et la manipulation du produit. Tenez compte de ces remarques, même en cas de cession de ce produit à un tiers. Conservez le présent mode d'emploi afin de pouvoir le consulter à tout moment !

Pour toute question technique, veuillez vous adresser à:

Le symbole avec le point d'exclamation dans un triangle sert à indiquer les informations importantes présentes dans ce mode d'emploi. Veuillez lire ces informations attentivement.

Le symbole de la flèche indique des informations spécifiques et des conseils spéciaux pour le fonctionnement.

3. Utilisation prévue

Le thermomètre infrarouge est un appareil de mesure permettant de mesurer la température à distance. Il prend la température à l'aide de l'énergie infrarouge émise par l'objet et à l'aide de son facteur d'émission. Il est particulièrement utile pour la thermométrie d'objets chauds, difficilement accessibles ou mobiles. L'appareil mesure la température de la surface d'un objet. Il ne peut pas mesurer au travers de surfaces transparentes comme le verre ou le plastique.

En plus de la mesure de la température infrarouge sans contact, l'appareil peut être utilisé pour des relevés de mesure avec des sondes de température (type K).

Le thermomètre ne doit jamais entrer en contact avec la température mesurée. Une distance de sécurité suffisante et les conditions environnementales admissibles doivent être impérativement respectées.

L'utilisation pour un diagnostic dans le milieu médical est interdite.

L'émissivité peut être adaptée à la structure de la surface de l'objet mesuré.

L'alimentation en énergie électrique est fournie via un monobloc de 9 V. Toute autre alimentation en énergie est interdite.

Pour des raisons de sécurité et d'homologation, toute transformation et/ou modification du produit est interdite. Si vous utilisez le produit à d'autres fins que celles décrites précédemment, vous risquez de l'endommager. En outre, une mauvaise utilisation peut causer des blessures. Lisez attentivement le mode d'emploi et conservez-le. Ne donnez le produit à un tiers qu'accompagné de son mode d'emploi.

Tous les noms d'entreprises et appellations de produits contenus dans ce mode d'emploi sont des marques déposées des propriétaires correspondants. Tous droits réservés.

4. Contenu

• Thermomètre infrarouge
• Pile monobloc de 9 V
• Sonde de température de type K (plage de mesure de -20 à +250 °C)
• Pochette de rangement
• Mode d'emploi

Mode d'emploi actualisé

Téléchargez la dernière version du mode d'emploi sur www.conrad.com/downloads ou scannez le code QR. Suivez les instructions figurant sur le site Web.

5. Caractéristiques et fonctions

• Visée laser ronde
• Émissivité réglable de 0,10 à 1,00
• Mesure de température en sus grâce à une sonde thermique de type K • Rétroéclairage activable de l'écran
• Optique 20:1 • Gamme de mesure IR de -40 à +800°C
• Filetage du trépied

- Fonction d'alerte intégrée pour l'atteinte d'un seuil soit supérieur soit inférieur avec signal visuel et acoustique

- Mémorisation des maxima, minima, des différences ou moyennes de température pendant la mesure

6. Consignes de sécurité

Lisez attentivement le mode d'emploi dans son intégralité, en étant particulièrement attentif aux consignes de sécurité. Nous déclinons toute responsabilité en cas de dommage corporel ou matériel résultant du non-respect des consignes de sécurité et des instructions d'utilisation du présent mode d'emploi. En outre, la garantie est annulée dans de tels cas.

- Ce produit n'est pas un jouet. Gardez-le hors de portée des enfants et des animaux domestiques.

- Ne laissez pas traîner le matériel d'emballage. Cela pourrait devenir un jouet très dangereux pour les enfants.

- Gardez le produit à l'abri de températures extrêmes, de la lumière directe du soleil, de secousses intenses, d'humidité élevée, d'eau, de gaz inflammables, de vapeurs et de solvants.

- Si une utilisation en toute sécurité n'est plus possible, cessez d'utiliser le produit et protégez-le contre une utilisation accidentelle. Une utilisation en toute sécurité n'est plus garantie si le produit :

- présente des traces de dommages visibles,

- ne fonctionne plus comme il devrait,

- a été rangé dans des conditions inadéquates sur une longue durée, ou

- a été transporté dans des conditions très rudes.

- Maniez le produit avec précaution. Les chocs, les coups et les chutes, même d'une faible hauteur, suffisent pour endommager l'appareil.

- Évitez un fonctionnement à proximité immédiate de champs soit magnétiques soit électromagnétiques puissants ou d'antennes de transmission. La valeur mesurée pourrait être ainsi faussée.

- Lors d'une utilisation à l'extérieur, l'appareil ne doit être utilisé que dans de bonnes conditions climatiques ou bien avec des dispositifs de protection appropriés.

- La vapeur d'eau, la poussière, la fumée et/ou les vapeurs peuvent affecter les dispositifs optiques et conduire à des résultats erronés de mesure.

- Ne pas mettre l'appareil en service immédiatement s'il vient d'être transporté depuis un lieu où la température ambiante est basse vers un local chaud. L'eau de condensation peut détruire l'appareil. La condensation sur la lentille peut fausser le mesurage. Avant d'utiliser l'appareil, attendre jusqu'à ce qu'il se soit adapté à la nouvelle température ambiante.

- Dans des sites industriels, il convient d'observer les consignes de prévention d'accidents relatives aux installations électriques et aux matériels prescrites par les syndicats professionnels.

- Dans les écoles, centres de formation, ateliers de loisirs et ateliers associatifs, l'utilisation d'appareils électriques doit être surveillée par du personnel formé et responsable.

- En cas de doutes concernant le mode de fonctionnement, la sécurité ou encore le raccordement de l'appareil, adressez-vous à un technicien spécialisé.

- Toute manipulation d'entretien, d'ajustement ou de réparation doit être effectuée par un spécialiste ou un atelier spécialisé.

- Si vous avez encore des questions auxquelles ce mode d'emploi n'a pas répondu, nous vous prions de vous adresser à notre service technique ou à un expert.

B) Laser

• Lors de l'utilisation du dispositif laser, veillez impérativement à diriger le rayon laser de façon à ce que personne ne puisse se trouver dans sa zone de projection ou être atteint par des rayons réfléchis de façon involontaire (par ex., par le biais d'objets réfléchissants).
• Le rayonnement laser peut être dangereux si le rayon ou une réflexion atteignent un œil non protégé. Par conséquent, avant de mettre en marche le dispositif laser, renseignez-vous sur les mesures de précaution et les prescriptions légales relatives à l'utilisation d'un appareil laser de ce type.
• Ne regardez jamais directement le rayon laser et ne l'orientez jamais sur des personnes ou des animaux. Celui-ci peut en effet occasionner des lésions oculaires.
• Dès que le rayon laser entre en contact avec vos yeux, fermez immédiatement les yeux et éloignez votre tête du rayon.
• Si vos yeux ont été irrités par le rayon laser, n'exécutez jamais d'activités mettant la sécurité en jeu telles que l'utilisation de machines, en hauteur ou à proximité d'un équipement haute tension. Ne conduisez aucun véhicule jusqu'à ce que l'irritation se soit dissipée.
• Ne dirigez jamais le rayon laser sur des miroirs ou d'autres surfaces réfléchissantes. Le faisceau dévié de manière incontrôlée pourrait blesser des personnes ou des animaux.
• N'ouvrez jamais l'appareil. Seul un spécialiste formé connaissant parfaitement les risques potentiels encourus est habilité à effectuer les travaux de réglage et de maintenance. Les réglages qui ne sont pas réalisés correctement peuvent entraîner un rayonnement laser dangereux.
• Cet appareil est équipé d'un laser de classe 2. L'étendue de la fourniture comprend des panneaux d'indication laser en différentes langues. Si le panneau monté sur le laser n'est pas rédigé dans la langue de votre pays, placez-y le panneau correspondant.

- ATTENTION - L'utilisation de dispositifs de commande autres que ceux indiqués dans ce mode d'emploi ou l'application d'autres procédures peut entraîner une exposition dangereuse aux rayons.

C) Pile

• Enlevez la pile si l'appareil n'est pas utilisé pendant une durée de temps prolongée, afin d'éviter des dommages dus à des fuites. Des piles qui fuient ou qui sont endommagées peuvent provoquer des brûlures acides lors du contact avec la peau; l'utilisation de gants protecteurs appropriés est par conséquent recommandée pour manipuler les piles corrompues.
• Conservez les piles hors de la portée des enfants. Ne pas laisser les piles sans surveillance, car elles risquent d'être avalées par des enfants ou des animaux domestiques.
• Les piles ne doivent pas être démontées, court-circuitées ou jetées au feu. Ne tentez jamais de recharger des piles classiques non rechargeables. Un risque d'explosion existe.

7. Éléments de fonctionnement

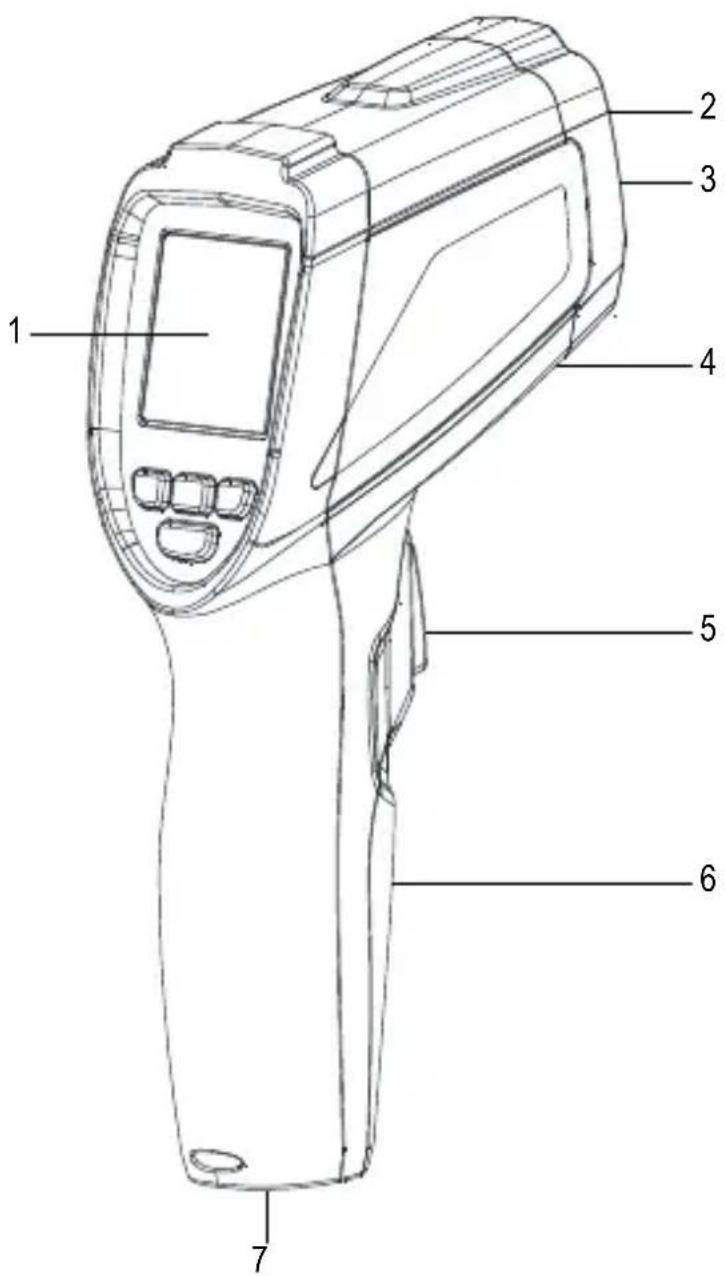

1 Écran 2 Orifice de sortie du laser 3 Capteur infrarouge 4 Prise de raccordement de la sonde de température 5 Touche de mesure

6 Couvercle du compartiment des piles 7 Filetage du trépied 8 Touche ▲ 9 Touche laser/rétroéclairage 10 Touche ▼ 11 Touche MODE

8. Écran

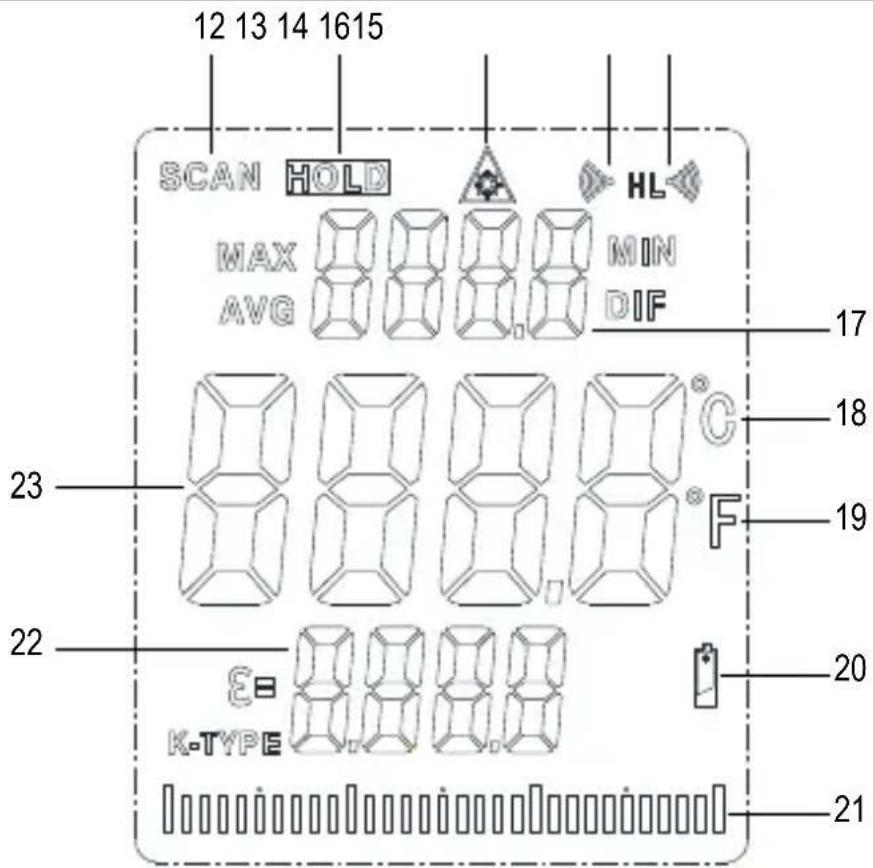

12 13 14 1615 SCAN HOLD HL MAX MIN AVG DIF 23 22 E= K-TYPE 17 18 19 20 21

12 Indicateur de mesure SCAN 13 Indicateur de maintien HOLD 14 Symbole laser pour la visée du laser activé 15 Symbole d'alerte pour seuil supérieur 16 Symbole d'alerte pour seuil inférieur 17 Affichage de la température MAX/MIN/AVG/DIF

18 Degré Celsius 19 Degré Fahrenheit 20 Symbole de pile faible 21 Graphique à barres 22 Degré d'émission/valeur de type K 23 Affichage de la température

9. Insertion/remplacement de la pile

Remplacez la pile lorsque le symbole de pile faible apparaît à l'écran.

- Desserrez la vis avec un tournevis cruciforme. Retirez le couvercle du compartiment de la pile.

- Enlever la pile usée de son clip et insérer une pile neuve du même type en respectant la polarité.

Le clip de pile est conçu pour que la pile puisse y être insérée uniquement avec la bonne polarité. N'insérez pas la pile de force.

- Replacez le couvercle du compartiment de la pile et sécurisez le tout avec la vis enlevée auparavant.

Mode de fonctionnement

• Le thermomètre infrarouge mesure les températures de la surface d'un objet. Le capteur de l'appareil détecte l'énergie émise, réfléchie et transmise par l'objet et convertit cette information en valeur de température.
• Le degré d'émission est une valeur qui est utilisée pour décrire les caractéristiques du rayonnement énergétique d'un matériau. Plus cette valeur est élevée, plus la matière est en mesure d'émettre un rayonnement énergétique.
• De nombreux matériaux organiques et beaucoup de surfaces ont une émissivité d'environ 0,95.
• Les surfaces métalliques ou les matériaux brillants ont une faible émissivité et fournissent donc des valeurs mesurées inexactes. Pour cette raison, l'émissivité peut être réglée.

Mesure

• Utilisez la position verticale qui convient le mieux et dirigez l'orifice de mesure sur l'objet à mesurer. Veillez à ce que l'objet mesuré ne soit pas plus petit que la surface de mesure IR de l'appareil.
• Appuyez sur la touche de mesure et maintenez-la enfoncée. La valeur mesurée s'affiche sur l'écran d'affichage. La valeur mesurée affichée correspond à la température superficielle moyenne du spot de mesure IR. Pendant la mesure, l'indicateur SCAN s'affiche à l'écran.
• Après avoir relâché la touche de mesure, la dernière valeur mesurée reste affichée pendant encore env. 8 secondes pour en faciliter la lecture. En plus, l'indicateur HOLD apparaît.
• L'appareil s'éteint automatiquement env. 8 secondes après avoir relâché la touche de mesure.
• En cas de dépassement de la plage de mesure de la température, des tirets horizontaux seront affichés à l'écran.

Pour déterminer le point le plus chaud de l'objet à mesurer, il faut balayer l'objet mesuré systématiquement en effectuant des mouvements en zigzag et en maintenant la touche de mesure enfoncée jusqu'à ce que le point le plus chaud soit détecté. Alors que la fonction de température est activée comme température maximale, la plus haute température mesurée pendant le relevé est affichée en haut de l'écran.

Pour obtenir des valeurs mesurées précises, il faut que le thermomètre infrarouge s'adapte d'abord à la température ambiante. En cas de changement de lieu, laisser le thermomètre s'adapter à la nouvelle température ambiante.

Les surfaces brillantes faussent les résultats de la mesure. Pour la compensation d'émissivité, couvrir la surface brillante de l'objet avec un ruban adhésif ou une peinture noire mate.

L'appareil ne peut pas mesurer la température des objets se trouvant derrière des surfaces transparentes, p. ex. du verre. Si c'est le cas, l'appareil prendra la température de la surface du verre.

La prise de mesure prolongée de hautes températures à faible distance peut chauffer l'instrument de mesure et par conséquent fausser les résultats. Pour obtenir des valeurs exactes, il faut respecter la règle suivante : Plus la température est élevée, plus la distance du relevé doit être importante et plus la durée de prise de mesure doit être réduite.

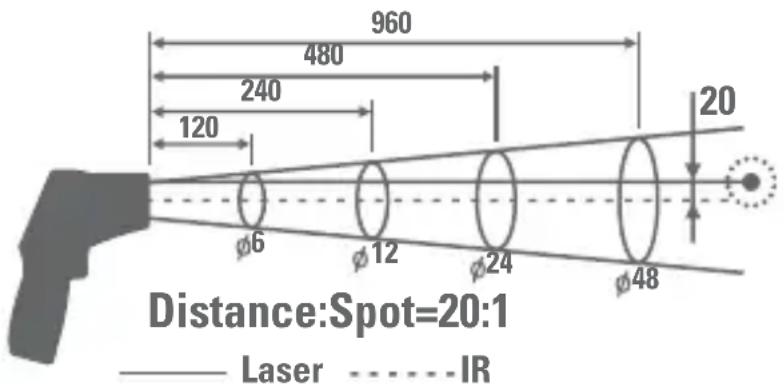

C) taille du point de mesure IR - ratio entre la distance de mesure et la surface à mesurer

• Pour avoir des résultats de mesure précis, l'objet à mesurer doit être plus grand que le point de mesure IR du thermomètre infrarouge. La température mesurée correspond à la température moyenne de la surface mesurée. Plus l'objet à mesurer est petit, plus la distance entre le thermomètre infrarouge et l'objet doit être réduite.
• Le diamètre exact du spot de mesure est indiqué dans le diagramme suivant. Cette distance est indiquée sur l'appareil. Pour effectuer des mesures précises, l'objet à mesurer doit être au moins deux fois plus grand que le point de mesure.

• Cependant, maintenez une distance suffisante afin d'éviter toute erreur de mesure résultant de la montée en température du thermomètre IR.
• Exemple : À une distance de 120 cm, le diamètre de mesure s'élève à 6 cm.

D) Laser de visée

• La visée laser peut être activée ou désactivée. Appuyez sur la touche du rétroéclairage et du laser.
• Quand le laser est activé, le symbole laser apparaît à l'écran.
• En réappuyant sur la touche du rétroéclairage et du laser, le laser de visée sera désactivé et le symbole du laser disparaît.

E) Rétroéclairage

Grâce à la touche du rétroéclairage et du laser, le rétroéclairage de l'écran peut être activé ou désactivé lorsque l'instrument de mesure est allumé.

Fonction de mesure maximale, minimale, différentielle et moyenne

• Si vous relâchez la touche de mesure, la dernière valeur mesurée enregistrée sera figée sur l'écran. Sur l'écran, l'indicateur de maintien HOLD s'allume.
• Réappuyez sur la touche MODE. L'un des indicateurs suivants et la valeur mesurée correspondante s'affichent à l'écran :

MAX : la plus haute valeur mesurée du dernier relevé de mesure

MIN : la plus faible valeur mesurée du dernier relevé de mesure

AVG : la valeur moyenne du dernier relevé de mesure

DIF : la différence entre la valeur mesurée la plus haute et la plus basse des derniers relevés de mesure

Ces valeurs se réfèrent toujours à la mesure IR, pas à la mesure de contact.

• Le graphique à barres sert à représenter la valeur mesurée actuelle en rapport avec les valeurs MIN/MAX. L'extrémité gauche représente la valeur MIN du processus de mesure actuel, l'extrémité droite représente la valeur MAX.
• Exemple : La valeur MIN est de 0 °C et la valeur MAX de +100 °C. La valeur mesurée actuelle est de +50 °C. Dans ce cas, le bargraphe s'étend jusqu'au milieu de l'affichage.

Mesure avec contact

La mesure de la température de contact est autorisée seulement sur des objets qui ne tournent pas et hors tension électrique.

Les températures de contact sont possibles uniquement à la température admissible sur la sonde. La température admise avec la sonde filaire fournie est de -20 à +250 °C.

Pour utiliser l'ensemble de la plage de mesure de l'instrument de mesure, vous aurez besoin d'une sonde filaire disponible en option qui permet un relevé de température maximale plus élevée.

La mesure de contact permet des relevés de température quel que soit le matériau et l'émissivité de l'objet.

Exception faite de la sonde de relevé de température filaire, vous pouvez également brancher toutes les sondes thermocouples de type K ayant une fiche miniature sur l'appareil.

• Ouvrez le couvercle afin de libérer la prise de la sonde.
• Branchez la fiche thermocouple de la sonde en respectant la polarité sur la prise de la sonde. Veillez ici à ce que le marquage « + » sur la fiche et sur la prise soit correctement relié. La fiche ne passe que dans un sens dans la prise.
• Dès qu'une sonde est branchée sur l'instrument de mesure et que ce dernier se trouve en mode de mesure, la température de la sonde est donnée en dessous de la valeur de mesure IR.
• La mesure étant effectuée, retirez la sonde et refermez le couvercle pour éviter la pénétration de saletés.

Niveau d'émission

L'instrument de mesure permet de régler le facteur d'émission. Vous pouvez ainsi obtenir des valeurs mesurées plus exactes avec des matériaux et surfaces différents.

• Pour accéder au menu de réglage, maintenez la touche MODE enfoncée pendant env. 1 seconde. Le symbole du niveau d'émission clignote.
• Pour modifier la valeur, appuyez sur la touche ▲ ou ▼. Appuyez et maintenez la touche pour un déroulement plus rapide.
• Con rmez la saisie en activant la touche de mesure ou en appuyant sur la pour passer au réglage suivant.
• Après l'arrêt de l'appareil, la valeur réglée reste sauvegardée.

À la fin des données techniques, vous trouverez un tableau indiquant les typiques et leur degré d'émission.

La détermination de l'émissivité d'une surface peut également être réalisée avec la fonction de mesure de la température de contact. Mesurez la température de la surface à l'aide de la fonction de mesure de la température de contact. Ajustez l'émissivité du thermomètre infrarouge tant que la valeur mesurée correspond à la valeur de la fonction de mesure de la température de contact.

B) unité de température

• Pour accéder au menu de réglage, maintenez la touche MODE enfoncée pendant env. 1 seconde.
• Appuyez sur la touche MODE jusqu'à ce que l'unité de mesure clignote sur l'écran.
• Les touches ▲ et ▼ permettent de sélectionner l'unité de mesure désirée.
• Confirmez la saisie en activant la touche de mesure ou en appuyant sur la pour passer au réglage suivant.
• Après l'arrêt de l'appareil, l'unité réglée reste sauvegardée.

C) Alarme

L'instrument de mesure est équipé d'une fonction d'alerte qui réagit lorsque les valeurs de la température maximale/minimale sont dépassées. L'alerte retentit sous la forme d'un signal sonore. De plus, l'affichage s'allume en rouge.

Grâce à cette fonction, l'instrument de mesure est parfait pour les contrôles de température.

L'appareil dispose de deux valeurs réglables pour la température (seuil d'alerte maxi et mini).

L'alarme se déclenche dès que l'appareil franchit le seuil de la valeur minimale ou maximale.

Il est possible de régler et d'activer les valeurs d'alarme séparément. La valeur du seuil d'alerte supérieur doit être plus élevée que la valeur du seuil d'alerte inférieur.

Pour le réglage et l'activation de la valeur d'alerte maxi (H = High = élevé), procédez comme suit :

• Pour accéder au menu de réglage, maintenez la touche MODE enfoncée pendant env. 1 seconde.
• Appuyez sur la touche MODE jusqu'à ce que le symbole de l'alerte et la lettre H pour le seuil supérieur clignotent à l'écran.
• Pour modifier la valeur, appuyez sur la touche ▲ ou ▼.
• Appuyez sur la touche du rétroéclairage et du laser pour activer (ON) ou désactiver (OFF) l'alerte.
• Confirmez la saisie en activant la touche de mesure ou en appuyant sur la touche MODE pour passer au réglage suivant.
• Après l'arrêt de l'appareil, la valeur réglée reste sauvegardée.

Pour le réglage et l'activation de la valeur d'alerte mini (L = Low = bas), procédez comme suit :

- Pour accéder au menu de réglage, maintenez la touche MODE enfoncée pendant env. 1 seconde.

- Appuyez sur la touche MODE jusqu'à ce que le symbole de l'alerte et la lettre L pour le seuil inférieur clignotent.

- Pour modifier la valeur, appuyez sur la touche ▲ ou ▼.

- Appuyez sur la touche du rétroéclairage et du laser pour activer (ON) ou désactiver (OFF) l'alerte.

- Confirmez la saisie avec la touche de mesure ou appuyez sur la touche MODE.

- Après l'arrêt de l'appareil, la valeur réglée reste sauvegardée.

D) Arrêt automatique après 10 minutes de fonctionnement continu (fonction TRIG)

Si vous activez la fonction TRIG, le produit s'éteindra automatiquement si la touche de mesure est maintenue enfoncée pendant plus de 10 minutes sans interruption. Ainsi, une mesure continue non souhaitée peut être évitée, par exemple, si vous actionnez la touche de mesure de manière intempestive.

- Pour accéder au menu de réglage, maintenez la touche MODE enfoncée pendant env. 1 seconde.

- Appuyez sur la touche MODE jusqu'à ce que TRIG clignote à l'écran.

- Appuyez sur la touche du rétroéclairage et du laser pour activer (ON) ou désactiver (OFF) la fonction.

12. Entretien et nettoyage

N'utilisez en aucun cas des produits de nettoyage abrasifs, de l'alcool ou d'autres produits chimiques pour le nettoyage : cela risquerait d'endommager le boîtier voire même de provoquer des dysfonctionnements.

Nettoyage de la lentille

• Éliminez les particules volatiles avec de l'air comprimé propre et essuyez tous les dépôts restants avec une brosse fine spéciale lentille.
• Nettoyer la surface avec un chiffon de nettoyage spécial lentille ou un chiffon doux, propre et non pelucheux.
• Pour le nettoyage des traces de doigts ou d'autres taches grasses, le chiffon peut être humidifié d'eau ou d'un liquide spécial pour nettoyer les lentilles.
• N'utilisez pas de solvants à base d'acide, d'alcool ou autres, et n'utilisez pas des chiffons pelucheux pour nettoyer la lentille.
• Durant le nettoyage, évitez d'appliquer une pression excessive.

B) nettoyage du boîtier

Utilisez un chiffon de nettoyage propre, non pelucheux, antistatique et légèrement humidifié.

13. Dépannage

Avec le thermomètre IR, vous avez acquis un produit à la pointe du développement technique et qui bénéficie d'un fonctionnement fiable.

Il est toutefois possible que des problèmes ou des pannes surviennent.

Vous trouverez ci-après plusieurs procédures vous permettant de vous dépanner facilement le cas échéant.

Problème Cause possible
Le bloc d'alimentation ne fonctionne pas. La pile est-elle épuisée ?
	Le mauvais degré d'émission est-il-réglé ?
	La lentille est-elle sale ?
Affichage de la valeur mesurée erronée.	La surface de mesure se trouve-t-elle derrière une vitre ?
	Les seuils minimaux ou maximaux des températures de fonctionnement autorisés sont-ils dépassés ?

14. Élimination des déchets

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères. En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur.

Retirez les accumulateurs insérés et éliminez-les séparément du produit.

B) piles/batteries

Le consommateur final est légalement tenu (ordonnance relative à l'élimination des piles usagées) de rapporter toutes les piles usagées, il est interdit de les jeter dans les ordures ménagères.

Les piles contenant des substances toxiques sont marquées par le symbole ci-contre, qui signifie qu'elles ne doivent pas être jetées avec les ordures ménagères. Les désignations pour le métal lourd prépondérant sont : Cd = cadmium, Hg = mercure, Pb = plomb (la désignation se trouve sur les accumulateurs, par ex. sous le symbole de la poubelle illustré à gauche).

Vous pouvez rapporter gratuitement vos piles usagées aux centres de récupération de votre commune, à nos succursales ou à tous les points de vente de piles.

Ainsi, vous respectez les ordonnances légales et contribuez à la protection de l'environnement.

15. Données techniques

Alimentation.... pile monobloc de 9 V

Plage de mesure IR de -40 à +800 °C

Résolution... 0,1 °C

Optique IR 20:1

Degré d'émission....0,1 – 1,00 (réglable)

Temps de réponse....150 ms

Classe de laser....2

Longueur d'onde du laser....630 – 670 nm

Puissance du laser....<1 mW

Conditions de fonctionnement...... de 0 à +50 °C, 10 – 90 % HR

Conditions de stockage...... de -10 à +60 °C, <80 % HR

Dimensions....198 x 112 x 55 mm

Poids....186 g

Mesure de température par infrarouge

Plage de mesure Précision Reproductibilité
<0 °C ±(2 °C + 0,2 °C par degré)
≥0 °C	±1,5 °C ou ±1,5 % (la valeur la plus haute est valable)	±0,8 % ou ±1 °C (la valeur la plus haute est valable)

Mesure de température de contact type K

Plage de mesure Précision
de -50 à 0 °C ±2 °C
de 0 à +1370 °C ±0,5 % ±1,5 °C

Degré d'émission de différentes surfaces

Surface	Niveau d'émission	Surface	Niveau d'émission
Asphalte 0,90 – 0,98	Laque (mate) 0,97
Béton 0,94 Marbre 0,94
Oxyde de chrome 0,81	Peau humaine 0,98
Glace 0,96 – 0,98	Mortier 0,89 – 0,91
Oxyde de fer 0,78 – 0,82	Papier 0,70 – 0,94
Terre 0,92 – 0,96	Plastique 0,85 – 0,95
Plâtre 0,80 – 0,90	Sable 0,90
Verre	0,90 – 0,95	Mousse	0,75 – 0,80
Caoutchouc (noir)	0,94	Tissu (noir)	0,98
Céramique	0,90 – 0,94	Textile	0,90
Charbon (poudre) 0,96	Eau	0,92 – 0,96
Oxyde de cuivre	0,78	Ciment 0,96
Vernis	0,80 – 0,95	Brique 0,93 – 0,96

Les degrés d'émissivité indiqués dans le tableau ci-dessus ne sont que des valeurs approximatives. Certains paramètres, comme par exemple la forme ou le type de surface peuvent influencer l'émissivité d'un objet.

Ce document est une publication de Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau - Allemagne (www.conrad.com). Tous droits réservés y compris la traduction. La reproduction par n'importe quel moyen, p. ex. photocopie, microfilm ou saisie dans des systèmes de traitement électronique des données, nécessite l'autorisation préalable par écrit de l'éditeur. La réimpression, même en partie, est interdite. Cette publication représente l'état technique au moment de l'impression.
