Producttype	Contactloze infraroodthermometer met type K contactsonde
Merk	Voltcraft
Model	IR 80020C
Voeding	9V-blokbatterij
IR-meetbereik	-40 °C tot +800 °C
IR-resolutie	0,1 °C
IR-optica	20:1 (verhouding afstand/meetpuntdiameter)
Instelbare emissiviteit	0,10 tot 1,00
Reactietijd	150 ms
Richtlaser	Klasse 2, golflengte 630-670 nm, vermogen < 1 mW
Contactmeetbereik (type K)	-50 °C tot +1370 °C (met geschikte sonde)
Meegeleverde sonde	Type K temperatuursonde, bereik -20 °C tot +250 °C
IR-nauwkeurigheid (≥0 °C)	±1,5 °C of ±1,5% (de grootste waarde)
IR-reproduceerbaarheid	±0,8% of ±1 °C (de grootste waarde)
Meetfuncties	Maximum, minimum, differentieel, gemiddelde, bargrafiek
Drempelalarm	Instelbare hoge en lage drempel met geluidssignaal en rode weergave
Automatische uitschakeling	TRIG-functie: uitschakeling na 10 minuten continue meting
Achtergrondverlichting	Activeerbaar, gecombineerd met lasertoets
Statiefschroefdraad	Ja
Afmetingen (L x B x H)	198 x 112 x 55 mm
Gewicht	186 g (zonder batterij)
Bedrijfsomstandigheden	0 °C tot +50 °C, 10-90% RV
Onderhoud van de lens	Perslucht of zachte pluisvrije doek, geen oplosmiddelen
Laserveiligheid	Niet rechtstreeks in de straal kijken, reflecterende oppervlakken vermijden
Afvoer	Niet bij het huisvuil gooien, batterijen apart recycleren

Veelgestelde vragen - IR 80020C VOLTCRAFT

Hoe meet ik een temperatuur met deze infraroodthermometer?

Richt het apparaat op het object, druk op de meettoets en houd deze ingedrukt. Het scherm toont de temperatuur. Laat los om de waarde vast te zetten (aanduiding HOLD). Zorg ervoor dat het object groter is dan het meetpunt (optica 20:1).

Hoe stel ik de emissiviteit in?

Houd de MODE-toets 1 seconde ingedrukt om het menu te openen. Gebruik de ▲/▼-toetsen om de emissiviteit in te stellen van 0,10 tot 1,00. Bevestig met de meettoets of MODE. De waarde blijft opgeslagen na uitschakeling.

Waarom zijn mijn meetresultaten onjuist?

Controleer: is de lens schoon? Is de emissiviteit correct? Staat het object niet achter een transparant oppervlak (glas)? Is de afstand correct? Is het apparaat aangepast aan de omgevingstemperatuur?

Hoe reinig ik de lens?

Gebruik perslucht om deeltjes te verwijderen, veeg daarna met een speciale lensdoek of een zachte pluisvrije doek. Gebruik geen oplosmiddelen, alcohol of ruwe doeken.

Hoe vervang ik de batterij?

Wanneer het batterijsymbool verschijnt, draai het deksel van het batterijvak los. Verwijder de oude batterij en plaats een nieuwe 9V-blokbatterij met de juiste polariteit. Plaats het deksel terug.

Wat is de nauwkeurigheid van de infraroodmeting?

Voor temperaturen ≥0 °C is de nauwkeurigheid ±1,5 °C of ±1,5% (de grootste waarde). Onder 0 °C is deze ±(2 °C + 0,2 °C per graad).

Hoe gebruik ik de contacttemperatuursonde?

Sluit de type K sonde aan op de aansluiting met de juiste polariteit. De contacttemperatuur wordt weergegeven onder de IR-waarde. Meet alleen spanningsloze en niet- roterende objecten.

Wat betekent het batterijsymbool?

Een knipperend of constant batterijsymbool geeft aan dat de batterij bijna leeg is en vervangen moet worden voor betrouwbare metingen.

Hoe activeer ik het temperatuuralarm?

Houd MODE ingedrukt, druk totdat het alarmsymbool (H of L) verschijnt. Stel de drempel in met ▲/▼, activeer (ON) met de laser/achtergrondverlichtingstoets. Bevestig met MODE.

Welke meetafstand moet ik aanhouden?

De optische verhouding is 20:1. Bijvoorbeeld op 120 cm heeft het meetpunt een diameter van 6 cm. Het object moet minstens twee keer zo groot zijn als dit punt voor een nauwkeurige meting.

GEBRUIKSAANWIJZING IR 80020C VOLTCRAFT

NL Gebruiksaanwijzing

IR 800-20C IR-thermometer

Bestelnr. 2399953 Pagina 59 - 77

CE

Seite

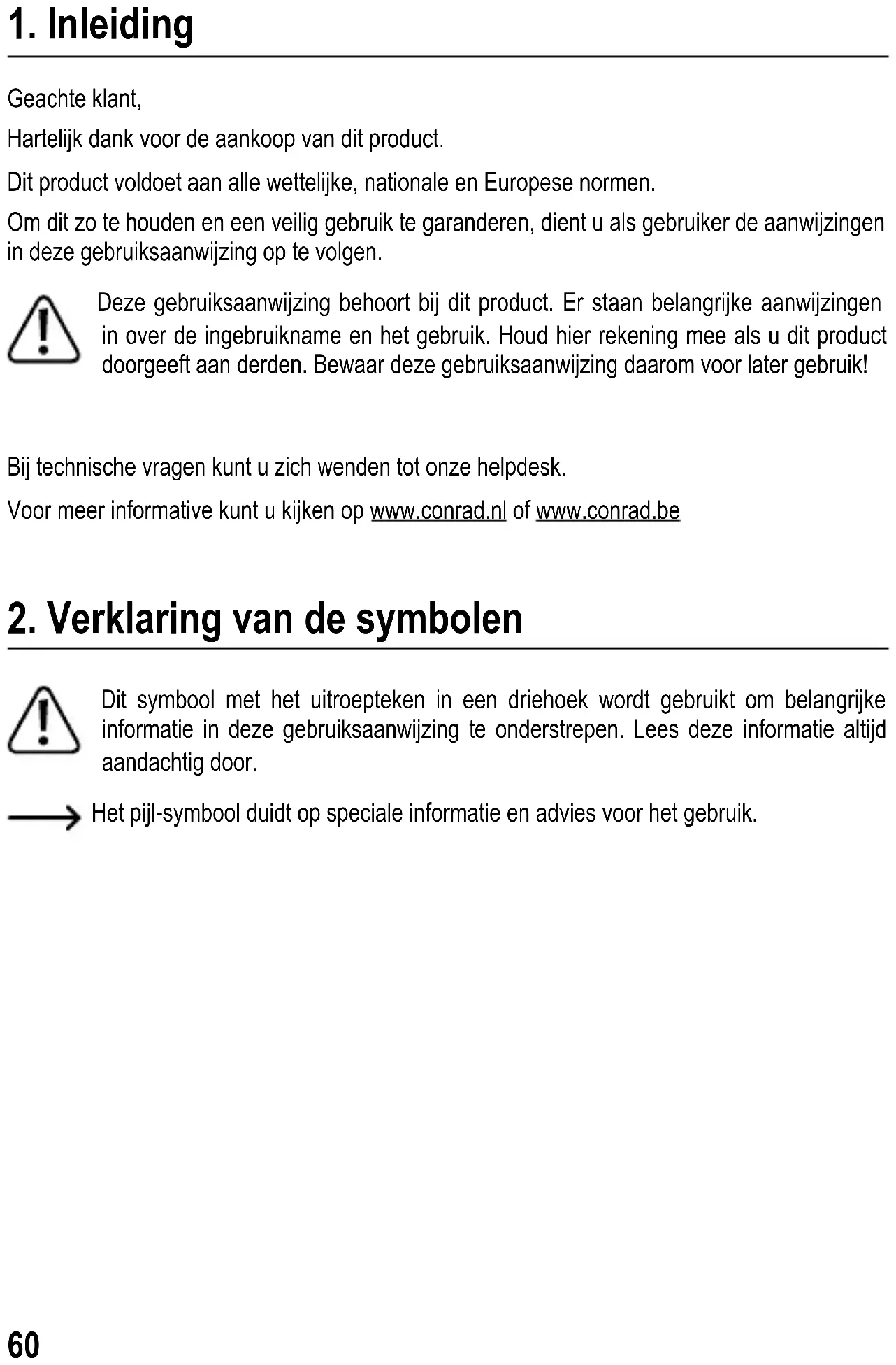

1. Inleiding....60
2. Verklaring van de symbolen ....60
3. Doelmatig gebruik ....61
4. Omvang van de levering 61
5. Eigenschappen en functies ....62
6. Veiligheidsinstructies....62

a) Algemeen....62
b) Laser 64
c) Batterij....65

1. Bedieningselementen....66
2. Display....67
3. Batterij plaatsen / vervangen....67
4. Gebruik....68

a) Werkwijze 68
b) Meting....68
c) Grootte IR-meetvlek - verhouding meetafstand-meetoppervlak....69
d) Doellaser 70
e) Achtergrondverlichting....70
f) Max-, Min-, verschil- en gemiddelde meetfuncties....70
g) Staafgrafiek....70
h) Contactmeting....71

1. Instellingen ....71

a) Emissiegraad....71
b) Temperatuureenheid 72
c) Alarm....72
d) Uitschakeling na 10 minuten continubedrijf (TRIG-functie)....73

1. Reiniging en onderhoud ....74

a) Reiniging van de lens....74
b) Reiniging van de behuizing 74

1. Verhelpen van storingen....74

2. Afvoer....75

a) Product....75
b) Batterijen/accu's 75

Hartelijk dank voor de aankoop van dit product.

Dit product voldoet aan alle wettelijke, nationale en Europese normen.

Om dit zo te houden en een veilig gebruik te garanderen, dient u als gebruiker de aanwijzingen in deze gebruiksaanwijzing op te volgen.

Deze gebruiksaanwijzing behoort bij dit product. Er staan belangrijke aanwijzingen in over de ingebruikname en het gebruik. Houd hier rekening mee als u dit product doorgeeft aan derden. Bewaar deze gebruiksaanwijzing daarom voor later gebruik!

Bij technische vragen kunt u zich wenden tot onze helpdesk.

Voor meer informative kunt u kijken op www.conrad.nl of www.conrad.be

2. Verklaring van de symbolen

Dit symbool met het uitroepteken in een driehoek wordt gebruikt om belangrijke informatie in deze gebruiksaanwijzing te onderstrepen. Lees deze informatie altijd aandachtig door.

→ Het pijl-symbool duidt op speciale informatie en advies voor het gebruik.

De infraroodthermometer is een meetapparaat voor het contactloos meten van de temperatuur. Hij bepaalt de temperatuur aan de hand van de infraroodenergie die door een object wordt uitgezonden, en aan de hand van het emissieniveau. Het product is zeer handig voor het meten van de temperatuur van hete, moeilijk toegankelijk of bewegende objecten. Het apparaat meet de oppervlaktetemperatuur van een object. Door doorzichtige oppervlakken, zoals glas of plastic, kan de temperatuur niet heen worden gemeten.

Het apparaat kan naast de contactloze infrarood-temperatuurmeting ook voor metingen met gewone temperatuursensoren (type K) worden gebruikt.

De IR-thermometer zelf mag niet direct met het object met de te meten temperatuur in aanraking komen. Er dient voldoende veiligheidsafstand te worden gehouden en de omgevingsomstandigheden dienen te worden aangehouden.

Diagnostisch gebruik voor medische doeleinden is niet toegestaan.

Het emissieniveau kan aan de aanwezige oppervlaktestructuur van het meetobject worden aangepast.

Voor de voeding is een blokbatterij van 9 V vereist. Er mag geen gebruik worden gemaakt van een andere energievoorziening.

In verband met veiligheid en normering zijn geen aanpassingen en/of wijzigingen aan dit product toegestaan. Indien het product voor andere doeleinden wordt gebruikt dan de hiervoor beschreven doeleinden, kan het product worden beschadigd. Bovendien kan een onjuist gebruik letsel veroorzaken. Lees de gebruiksaanwijzing zorgvuldig door en bewaar deze goed. Geef het product alleen samen met de gebruiksaanwijzing door aan derden.

Alle vermelde bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten voorbehouden.

4. Omvang van de levering

• Infraroodthermometer
  • 9V blokbatterij
• Temperatuursensor type K (meetbereik -20 tot +250 °C)
• Opbergtas
• Gebruiksaanwijzing

Meest recente gebruiksaanwijzing

Download de meest recente gebruiksaanwijzing via www.conrad.com/downloads of scan de afgebeelde QR-code. Volg de aanwijzingen op de website.

5. Eigenschappen en functies

• Cirkelvormig doellaser
- Emissiegraad instelbaar van 0,10 tot 1,00
- Daarnaast temperatuurmeting met contactsensor van het type K
- Uitschakelbare achtergrondverlichting voor de display
- Optiek 20:1
• IR-meetbereik -40 tot +800 °C
• Statiefschroefdraad

- Ingebouwde alarmfunctie voor de bovenste en de onderste alarmwaarde met optisch en akoestisch signaal

- Opslag van de maximale, de minimale, de verschil- en de gemiddelde temperatuur tijdens de meting

6. Veiligheidsinstructies

Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de veiligheidsinstructies. Indien u de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet opvolgt, kunnen wij niet aansprakelijk worden gesteld voor de daardoor ontstane schade aan personen of voorwerpen. Bovendien vervalt in dergelijke gevallen de aansprakelijkheid/garantie.

a) Algemeen

• Het product is geen speelgoed. Houd het uit de buurt van kinderen en huisdieren.
• Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit zou voor kinderen gevaarlijk speelgoed kunnen worden.

• Bescherm het product tegen extreme temperaturen, direct zonlicht, sterke schokken, hoge vochtigheid, vocht, ontvlambare gassen, dampen en oplosmiddelen.

• Als het product niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilig gebruik kan niet langer worden gegarandeerd als het product:

• zichtbaar is beschadigd,

• niet meer naar behoren werkt,
• tijdens een langere periode is opgeslagen onder slechte omstandigheden, of

• tijdens het vervoer aan hoge belastingen onderhevig is geweest.

• Behandel het product met zorg. Schokken, stoten of zelfs vallen vanaf een geringe hoogte kunnen het product beschadigen.

• Gebruik het product niet in de directe omgeving van sterke (elektro)magnetische velden of zendmasten. De gemeten waarde kan daardoor worden vertekend.
• Het apparaat alleen buiten gebruiken onder passende weersomstandigheden resp. slechts met geschikte beschermingsvoorzieningen.
• Waterdamp, stof, rook en/of dampen kunnen de optiek beïnvloeden en tot een onjuist meetresultaat leiden!
• Het apparaat dient niet direct in gebruik te worden genomen wanneer het vanuit een koude naar een warme kamer wordt gebracht. Condenswater kan leiden tot onherstelbare beschadiging van het apparaat. Tevens kan het beslaan van de lens leiden tot foutieve metingen. Wacht met het gebruik van het product tot het zich heeft aangepast aan de veranderde omgevingstemperatuur.
• In commerciële instellingen dient men de ongevallenpreventievoorschriften van het Verbond van Commerciële Beroepsverenigingen voor Elektrische Installaties en Apparatuur in acht te nemen.
• In scholen en opleidingsinstellingen, hobby- en doe-het-zelf-werkplaatsen moet werken met elektrische apparatuur gebeuren onder toezicht van daartoe opgeleid personeel.
• Raadpleeg een expert wanneer u twijfelt over het juiste gebruik, de veiligheid of het aansluiten van het product.
• Laat onderhoud, aanpassingen en reparaties alleen uitvoeren door een vakman of in een daartoe bevoegde werkplaats.
• Als u nog vragen heeft die niet door deze gebruiksaanwijzing zijn beantwoord, neem dan contact op met onze technische dienst of andere technisch specialisten.

b) Laser

- Bij gebruik van de laser dient er altijd op te worden gelet dat de laserstraal zo wordt geleid dat niemand zich in het projectiebereik bevindt en dat onbedoeld gereflecteerde stralen (bijv. door reflecterende voorwerpen) niet in ruimtes komen, waarin zich personen bevinden.

- Laserstraling kan gevaarlijk zijn als de laserstraal of een reflectie daarvan onbeschermd in uw ogen komt. Informeer uzelf daarom voordat u het laserinrichting in werking stelt over de wettelijke bepalingen en voorzorgsmaatregelen betreffende de werking van een dergelijke laserapparaat.

- Kijk nooit in de laserstraal en richt deze nooit op personen of dieren. Laserstralen kunnen oogletsel tot gevolg hebben.

- Zodra uw oog wordt getroffen door een laserstraal, meteen de ogen sluiten en uw hoofd wegdraaien van de straal.

- Als uw ogen geïrriteerd zijn door laserstraling, voer dan in geen geval meer veiligheidsrelevante werkzaamheden uit, bijvoorbeeld werken met machines, werken op grote hoogte of in de buurt van hoogspanning. Bestuur, totdat de irritaties zijn verdwenen, ook geen voertuigen meer.

- Richt de laserstraal nooit op spiegels of andere reflecterende oppervlakken. Een ongeoorloofd afgebogen straal zou personen of dieren kunnen raken.

- Open het apparaat nooit. Uitsluitend een geschoolde vakman, die vertrouwd is met de gevaren, mag instel- of onderhoudswerkzaamheden uitvoeren. Ondeskundig uitgevoerd instelwerk kan gevaarlijke laserstraling tot gevolg hebben.

- Het product is voorzien van een klasse 2 laser. In de levering bevinden zich laserwaarschuwingsbordjes in verschillende talen. Indien het bordje op de laser niet in uw landstaal is, bevestig dan het juiste bordje op de laser.

- Voorzichtig - als er andere dan de in deze handleiding vermelde besturingen of methods worden gebruikt, kan dit tot gevaarlijke blootstelling aan straling leiden.

• Verwijder de batterij uit het apparaat als u dat voor langere tijd niet denkt te zullen gebruiken om beschadiging door lekken te voorkomen. Lekkende of beschadigde batterijen kunnen bij contact met de huid chemische brandwonden veroorzaken. Gebruik daarom veiligheidshandschoenen om beschadigde batterijen aan te pakken.
• Bewaar batterijen buiten het bereik van kinderen. Laat batterijen niet rondslingeren omdat het gevaar bestaat dat kinderen of huisdieren ze inslikken.
• Batterijen mogen niet uit elkaar gehaald, kortgesloten of verbrand worden. Probeer nooit niet-oplaadbare batterijen op te laden. Er bestaat explosiegevaar!

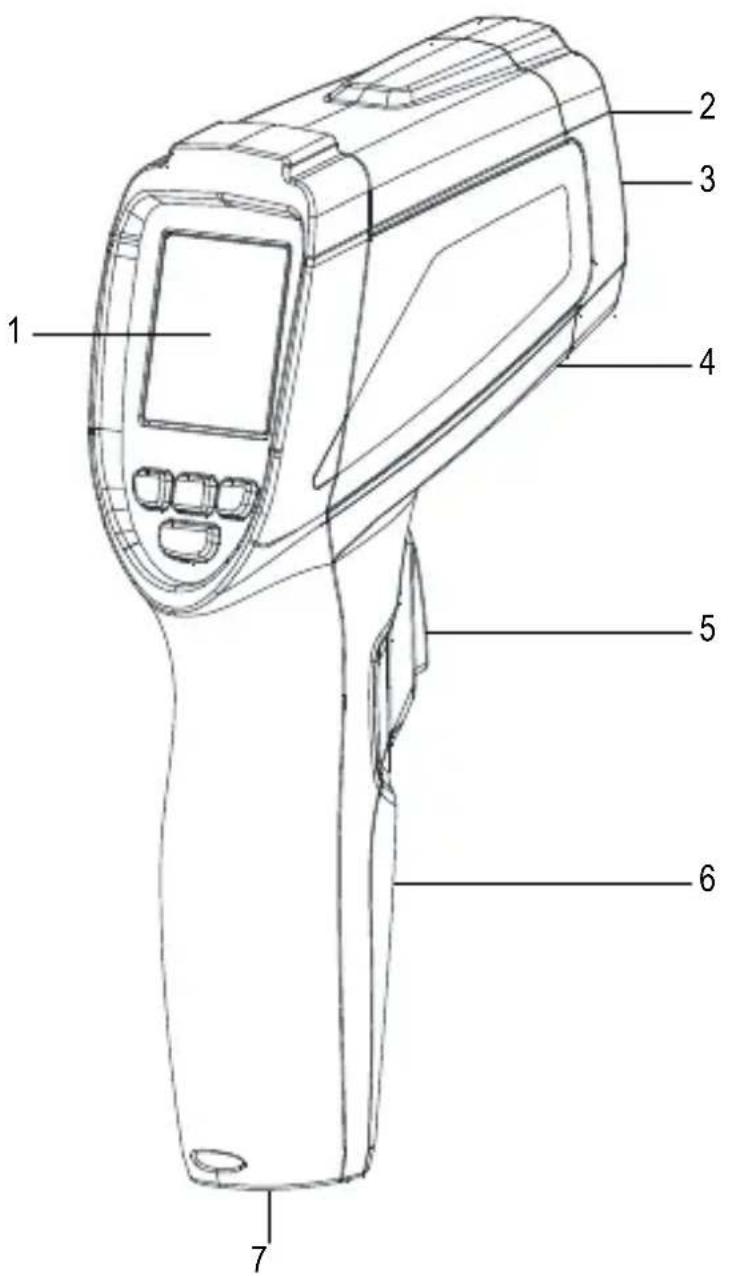

7. Bedieningselementen

1 Display
2 Opening laserstraal
3 IR-sensor
4 Aansluitbus temperatuursensor
5 Meettoets
6 Batterijvakdeksel

7 Statiefschroefdraad
8 Toets ▲
9 Toets Laser/Achtergrondverlichting
10 Toets ▼
11 Toets MODE

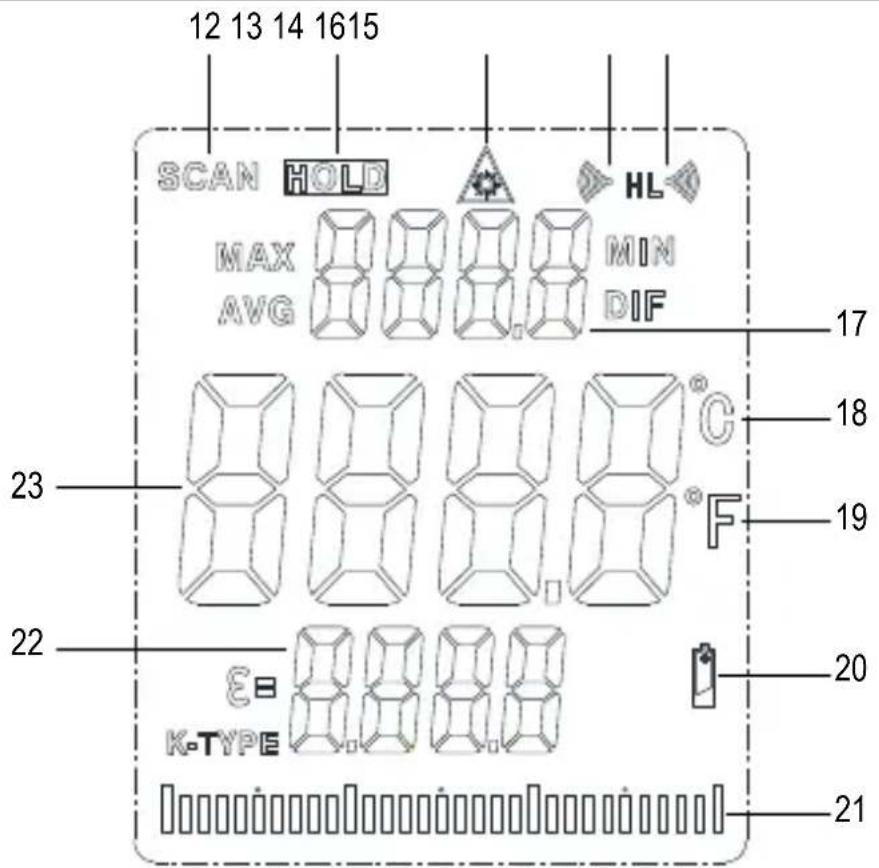

8. Display

12 13 14 1615 SCAN HOLD HL MAX MIN AVG DIF 23 22 E B K-TYPE 17 18 19 20 21

12 Meetindicator SCAN
13 Stand-by indicator HOLD
14 Lasersymbool voor geactiveerde richtlaser
15 Alarmsymbool voor bovenste grenswaarde
16 Alarmsymbool voor onderste grenswaarde
17 Temperatuurweergave MAX/MIN/AVG/

DIF

18 Graden Celsius
19 Graden Fahrenheit
20 Symbool voor bijna lege batterij
21 Staafgrafiek
22 Emissiecoëfficiënt / type-K waarde
23 Temperatuurweergave

9. Batterij plaatsen / vervangen

→ Vervang de batterijen zodra het symbool voor een bijna lege batterij op het beeldscherm verschijnt.

- Draai de schroef los met een kruiskopschroevendraaier. Verwijder het deksel van het batterijvak.

• Verwijder de verbruikte batterij van de batterijclip en sluit een nieuwe batterij van hetzelfde type met de juiste polariteit op de batterijclip aan.
  De batterijclip is zo uitgevoerd, dat de batterij alleen met de juiste polariteit kan worden aangesloten. Gebruik geen geweld bij het plaatsen van de batterij.
• Plaats het deksel van het batterijvak weer terug en sluit het af met de eerder losgedraaide schroef.

10. Gebruik

a) Werkwijze

• Infraroodthermometers meten de temperatuur van het oppervlak van een object. De sensor van de thermometer registreert de uitgestraalde, gereflecteerde en doorgelaten warmtestraling van het object en zet deze informatie om in een temperatuurwaarde.
• De emissiecoefficiënt is een waarde die gebruikt wordt om de karakteristiek van de energieuitstraling van een materiaal te beschrijven. Hoe hoger deze waarde is, des te hoger is de capaciteit van het materiaal om straling uit te zenden.
• Veel organische materialen en oppervlakken hebben een emissiegraad van ongeveer 0,95.
• Metalen oppervlakken of glanzende materialen hebben een lagere emissiegraad waardoor de gemeten waarden onnauwkeuriger zijn. Daarom kan de emissiecoefficiënt ingesteld kan worden.

b) Meting

• Richt de meetopening zo mogelijk loodrecht op het meetobject. Zorg ervoor dat het meetobject niet kleiner is dan de IR-meetvlek van het apparaat.
• Druk op de meettoets en houd deze ingedrukt. Op het beeldscherm verschijnt de gemeten waarde. De weergegeven meetwaarde komt overeen met de gemiddelde oppervlaktetemperatuur van de IR-meetvlek. Tijdens de meting verschijnt op het beeldscherm de indicatie SCAN.
• Na het loslaten van de meettoets wordt de laatste meetwaarde nog ca. 8 seconden op heet beeldscherm getoond. Bovendien verschijnt de indicatie HOLD.
• Het apparaat schakelt zichzelf ca. 8 seconden na het loslaten van de meettoets automatisch uit.
• Bij overschrijding van het temperatuurmeetbereik verschijnen horizontale streepjes op het beeldscherm.

Om de warmste plek van het meetobject vast te stellen dient u, met meettoets ingedrukt, het te meten object systematisch met zigzagbewegingen te scannen tot de warmste plek is gevonden. De bij de meting hoogste gemeten temperatuur wordt bij geactiveerde max.-temperatuurfunctie als maximumtemperatuur bovenin het beeldscherm weergegeven.

Om de juiste meetwaarde te verkrijgen moet de infraroodthermometer aangepast zijn aan de omgevingstemperatuur. Laat het apparaat bij een plaatswijziging op de nieuwe omgevingstemperatuur komen.

Glanzende oppervlakken vervalsen het meetresultaat. Ter compensatie kan het oppervlak van glanzende voorwerpen met kleefband of matzwarte verf afgedekt worden.

Het apparaat kan niet door transparante oppervlakken zoals glas heen meten. Het apparaat zal in plaats daarvan de oppervlaktetemperatuur van het glas meten.

Langere metingen van hoge temperaturen bij een geringe meetafstand leiden tot verwarming van het meetapparaat zelf en daarmee tot foutieve metingen. Om exacte meetwaarden te bereiken geldt de vuistregel: Hoe hoger de temperatuur, des te groter de meetafstand en des te korter de meetduur dient te zijn.

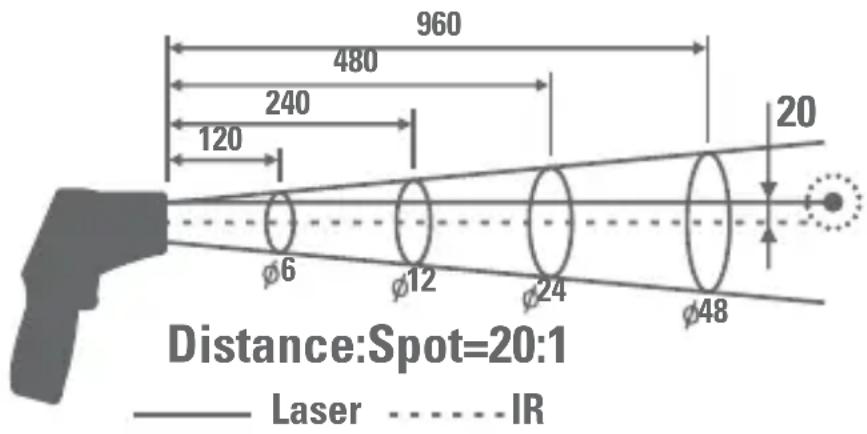

c) Grootte IR-meetvlek - verhouding meetafstand-meetoppervlak

• Om precieze meetresultaten te verkrijgen moet het meetobject groter zijn dan de IR-meetvlek van de infraroodthermometer. De berekende temperatuur is de gemiddelde temperatuur van de meetvlek. Hoe kleiner het meetobject, des te korter moet de afstand ten opzichte van de infraroodthermometer zijn.
• De precieze meetplekgrootte staat in het volgende diagram Dit is tevens op het apparaat vermeld. Voor exacte metingen moet het meetobject ten minste dubbel zo groot als de meetvlek zijn.

• Houd echter voldoende afstand aan om een foute meting door opwarming van de thermometer te vermijden.
• Voorbeeld: Bij een afstand van 120 cm bedraagt de diameter van de meetvlek 6 cm.

d) Doellaser

• De richtlaser kan worden geactiveerd of gedeactiveerd. Druk nu op de toets voor de achtergrondverlichting en de laser.
• Bij geactiveerde laser wordt het lasersymbool op het beeldscherm weergegeven.
• Bij opnieuw op de toets voor de achtergrondverlichting en de laser te drukken, wordt de doellaser uitgezet en dooft het lasersymbool.

e) Achtergrondverlichting

Met de toets voor de achtergrondverlichting en de laser kan bij een ingeschakeld meetinstrument de achtergrondverlichting van het beeldscherm worden in- of uitgeschakeld.

f) Max-, Min-, verschil- en gemiddelde meetfuncties

• Als u de meettoets loslaat, wordt de laatste reregistreerde meetwaarde op het beeldscherm bevroren. Op het beeldscherm brandt de stand-by indicator HOLD.
• Druk een aantal maal op toets MODE. Eén van de volgende indicatoren en de bijbehorende meetwaarde verschijnen op het beeldscherm:

MAX: hoogste meetwaarde van de laatste meting

MIN: laagste meetwaarde van de laatste meting

AVG: Gemiddelde waarde van de laatste meting

DIF: Verschil tussen hoogste en laagste meetwaarde van de laatste meting

Deze waarden hebben altijd betrekking op de IR-meting, niet op de contactmeting.

g) Staafgrafiek

• De staafgrafiek is bedoeld om de actuele meetwaarde in de tabel de MIN/MAX-waarden grafisch weer te geven. Het linker uiteinde vertegenwoordigt de MIN-waarde van de meting van dat moment, het rechter uiteinde vertegenwoordigt de MAX-waarde.
• Voorbeeld: De MIN-waarde bedraagt 0 °C en de MAX-waarde +100 °C. De actuele meetwaarde bedraagt dan +50 °C. In dit geval wordt de balkgrafiek tot het midden van de weergave getoond.

h) Contactmeting

Contacttemperatuurmeting is alleen toegestaan bij niet draaiende en niet onder elektrische spanning staande objecten.

Contacttemperaturen zijn alleen tot de toegestane temperatuur van de sensor mogelijk. Het toegestane temperatuur van de meegeleverde draadsensor bedraagt -20 tot +250 °C.

Om het volledige meetbereik van het meetapparaat te gebruiken, hebt u een optioneel verkrijgbare draadsensor met een hogere maximumtemperatuur nodig.

Contactmeting maakt het meten van de temperatuur onafhankelijk van het materiaal en van de emissiecoefficiënt van het object mogelijk.

Behalve de meegeleverde draadtemperatuursensor kunnen ook alle gewone type-K thermo-elementen met miniatuurstekker op het apparaat worden aangesloten.

• Open de afdekking om de sensorbus bloot te leggen.
• Steek de stekker van thermo-elementen van de sensor met de juiste polariteit in de sensorbus. Let hierbij op de markering ‘+’ op de stekker en op de bus. De stekker past slechts op één manier in de bus.
• Zodra een sensor op het meetapparaat aangesloten is, verschijnt in de meetmodus de temperatuur van de sensor onder de IR-meetwaarde.
• Verwijder na het meten de sensor en sluit de afdekking om het binnendringen van vuil te voorkomen.

11. Instellingen

a) Emissiegraad

Het meetinstrument is uitgerust met een instelling van de emissiegraad. Daardoor kunnen bij verschillende materialen en oppervlakken nauwkeurige meetwaarden bereikt worden.

• Houd de toets MODE ca. 1 seconde ingedrukt om in het instelmenu te komen. Het symbool voor het emissieniveau knippert.
• Druk op toets ▲ of ▼ om de waarde te veranderen. Houd de toets ingedrukt om alle instellingen snel te doorlopen.
• Bevestig de invoer met de meettoets of druk op toets MODE om naar de volgende instelmogelijkheid te gaan.
• Na het uitschakelen van het apparaat blijft de ingestelde waarde opgeslagen.

→ Behalve de technische gegevens vindt u ook een tabel met de typische materialen en hun emissiecoefficiënt.

De emissiecoefficiënt van een oppervlak kan ook met de contactpunttemperatuurmeetfunctie van het apparaat worden vastgesteld. Meet met het contacttemperatuurmeetfunctie de temperatuur van het oppervlak. Wijzig de emissiecoefficiënt van de infraroodthermometer tot de meetwaarde met de waarde van de contacttemperatuurmeting overeenkomt.

b) Temperatureuureenheid

• Houd de toets MODE ca. 1 seconde ingedrukt om in het instelmenu te komen.
• Druk op de toets MODE tot in op het beeldscherm de meeteenheid knippert.
• Met de toetsen ▲ en ▼ kan de gewenste meeteenheid worden gekozen.
• Bevestig de invoer met de meettoets of druk op toets MODE om naar de volgende instelmogelijkheid te gaan.
• Na het uitschakelen van het apparaat blijft de ingestelde waarde opgeslagen.

c) Alarm

Het meetinstrument is met een alarmfunctie voor het over- en onderschrijden van instelbare temperatuurwaarden uitgerust. Het alarm bestaat uit een signaaltoon en bovendien licht het beeldscherm rood op.

Door deze functie is het meetinstrument goed inzetbaar bijv. om de temperatuur te controleren.

Het apparaat beschikt over twee instelbare temperatuurwaarden (bovenste en onderste alarmwaarde). Het alarm wordt geactiveerd wanneer de onderste alarmwaarde onderschreden of de bovenste alarmwaarde overschreden wordt.

De alarmwaardes kunnen onafhankelijk van elkaar worden ingesteld en geactiveerd. De bovenste alarmgrenswaarde moet echter hoger zijn dan de onderste alarmgrenswaarde.

Voor het instellen en activeren van de bovenste alarmwaarde (H = High = hoog) gaat u als volgt te werk:

• Houd de toets MODE ca. 1 seconde ingedrukt om in het instelmenu te komen.
• Druk op de toets MODE tot op het beeldscherm het alarmsymbool en de letter H voor de bovenste grenswaarde knippert.
• Druk op toets ▲ of ▼ om de waarde te veranderen.
• Druk op de toets voor de achtergrondverlichting en de laser om het alarm te activeren (ON) of uit te schakelen (OFF).
• Bevestig de invoer met de meettoets of druk op toets MODE om naar de volgende instelmogelijkheid te gaan.
• Na het uitschakelen van het apparaat blijft de ingestelde waarde opgeslagen.

Voor het instellen en activeren van de onderste alarmwaarde (L = Low = laag) gaat u als volgt te werk:

• Houd de toets MODE ca. 1 seconde ingedrukt om in het instelmenu te komen.
• Druk op de toets MODE tot op het beeldscherm het alarmsymbool en de letter L voor de onderste grenswaarde knippert.
• Druk op toets ▲ of ▼ om de waarde te veranderen.
• Druk op de toets voor de achtergrondverlichting en de laser om het alarm te activeren (ON) of uit te schakelen (OFF).
• Bevestig de invoer met de meettoets of druk op de toets MODE.
• Na het uitschakelen van het apparaat blijft de ingestelde waarde opgeslagen.

d) Uitschakeling na 10 minuten continubedrijf (TRIG-functie)

Indien u de TRIG-functie inschakelt, zet het product zichzelf automatisch uit als u de meettoets langer dan 10 minuten ononderbroken ingedrukt houdt. Daardoor kan een ongewenste continumeting worden voorkomen, indien bijvoorbeeld de meettoets onbedoeld wordt ingedrukt.

• Houd de toets MODE ca. 1 seconde ingedrukt om in het instelmenu te komen.
• Druk op de toets MODE tot TRIG op het beeldscherm knippert.
• Druk op de toets voor de achtergrondverlichting en de laser om de functie te activeren (ON) of uit te schakelen (OFF).

12. Reiniging en onderhoud

Gebruik in geen geval agressieve reinigingsmiddelen, reinigingsalcohol of andere chemische producten omdat de behuizing beschadigd of de werking zelfs belemmerd kan worden.

a) Reiniging van de lens

• Verwijder losse deeltjes met schone perslucht en veeg de dan nog overblijvende aanslag weg met een fijne lenzenborstel.
• Maak het oppervlak schoon met een lenzenschoonmaakdoekje of met een schoon, zacht en pluisvrij doekje.
• Voor het verwijderen van vingerafdrukken en andere vetsporen kan het doekje met water of een lenzenschoonmaakvloeistof bevochtigd worden.
• Gebruik geen zuur- of alcoholhoudende of andere oplosmiddelen en geen ruwe, pluizige doek om de lens te reinigen.
• Druk bij de reiniging niet te hard op de lens.

b) Reiniging van de behuizing

Gebruik een schoon, pluisvrij, antistatisch en enigszins vochtig schoonmaakdoekje.

13. Verhelpen van storingen

Met deze IR-thermometer heeft u een product aangeschaft dat naar de laatste stand van de techniek gebouwd en bedrijfszeker is.

Er kunnen zich echter problemen of storingen voordoen.

Hieronder vindt u enkele maatregelen om eventuele storingen eenvoudig zelf te verhelpen.

Storing Mogelijke oorzaak
Het meetapparaat werkt niet. Is de batterij leeg?
	Is de verkeerde emissiecoefficiënt ingesteld?
	Is de lens vuil?
Verkeerde meetwaardeweergave.	Wordt de het meetoppervlak door glas afgedekt?
	Werd de toegestane bedrijfstemperatuur over- of onderschreden?

14. Afvoer

a) Product

Elektronische apparaten zijn recyclebaar afval en horen niet bij het huisvuil. Als het product niet meer werkt moet u het volgens de geldende wettelijke bepalingen voor afvalverwerking afvoeren.

Verwijder eventueel de in het product geplaatste batterijen en gooi ze apart van het product weg.

b) Batterijen/accu's

U bent als eindverbruiker volgens de KCA-voorschriften wettelijk verplicht alle lege batterijen in te leveren, verwijdering via het huisvuil is niet toegestaan.

Batterijen die schadelijke stoffen bevatten, zijn gemarkeerd met nevenstaand symbool. Deze mogen niet met het huisvuil worden afgevoerd. De aanduidingen voor de zware metalen die het betreft zijn: Cd = cadmium, Hg = kwik, Pb = lood (de aanduiding staat op de batterijen bijv. onder het links afgebeelde vuilnisbaksymbool).

U kunt verbruikte batterijen gratis afgeven bij de verzamelpunten van uw gemeente, onze filialen of overal waar batterijen worden verkocht.

Op deze wijze voldoet u aan uw wettelijke verplichtingen en draagt u bij aan de bescherming van het milieu.

Emissiecoefficiënt....0,1 – 1,00 (instelbaar)

Aanspreektijd....150 ms

Laserklasse 2

Lasergolflengte 630 – 670 nm

Stroomverbruik laser ....<1 mW

Bedrijfscondities ....0 tot +50 °C, 10 – 90 % RV

Opslagcondities....-10 tot +60 °C, <80 % RV

Afmetingen 198 x 112 x 55 mm

Gewicht....186 g

Infrarood-temperatuurmeting

Meetbereik Nauwkeurigheid	Reproduceerbaarheid
<0 °C ±(2 °C + 0,2 °C per graad)		±0,8% of ±1 °C (de hogere waarde geldt)
≥0 °C	±1,5 °C of ± 1,5 % (de hogere waarde geldt)

Contacttemperatuurmeting type-K

Meetbereik Nauwkeurigheid
-50 tot 0 °C ±2 °C
0 tot +1370 °C ±0,5 % ±1,5 °C

Emissiegraad van verschillende oppervlakken

Oppervlak Emissiegraad Oppervlak Emissiegraad
Asfalt 0,90 – 0,98 Lak (mat) 0,97
Beton 0,94 Marmer 0,94
Chroomoxide 0,81 Menselijke huid 0,98
IJs 0,96 – 0,98 Mortel 0,89 – 0,91
IJzeroxide 0,78 – 0,82 Papier 0,70 – 0,94
Aarde 0,92 – 0,96 Plastic 0,85 – 0,95
Gips 0,80 – 0,90 Zand 0,90
Glas 0,90 – 0,95 Schuim	0,75 - 0,80
Rubber (zwart)	0,94 Stof (zwart)	0,98
Keramiek 0,90 – 0,94 Textiel	0,90
Kolen (poedervormig)	0,96 Water 0,92 – 0,96
Koperoxide	0,78 Cement	0,96
Lak	0,80 – 0,95 Baksteen	0,93 – 0,96

De in de tabel vermelde emissiecoëfficiënten zijn bij benadering. Verschillende parameters zoals geometrie en oppervlaktekwaliteit kunnen de emissiegraad van een object beïnvloeden.

NL Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle rechten incl. vertaling voorbehouden. Elke reproductie, ongeacht de methode, bijv. fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingssystemen vereist een voorafgaande schriftelijke toestemming van de uitgever. Nadruk, ook gedeeltelijk, is verboden. De publicatie voldoet aan de technische stand ten tijde van het drukken.

Copyright 2021 door Conrad Electronic SE.
