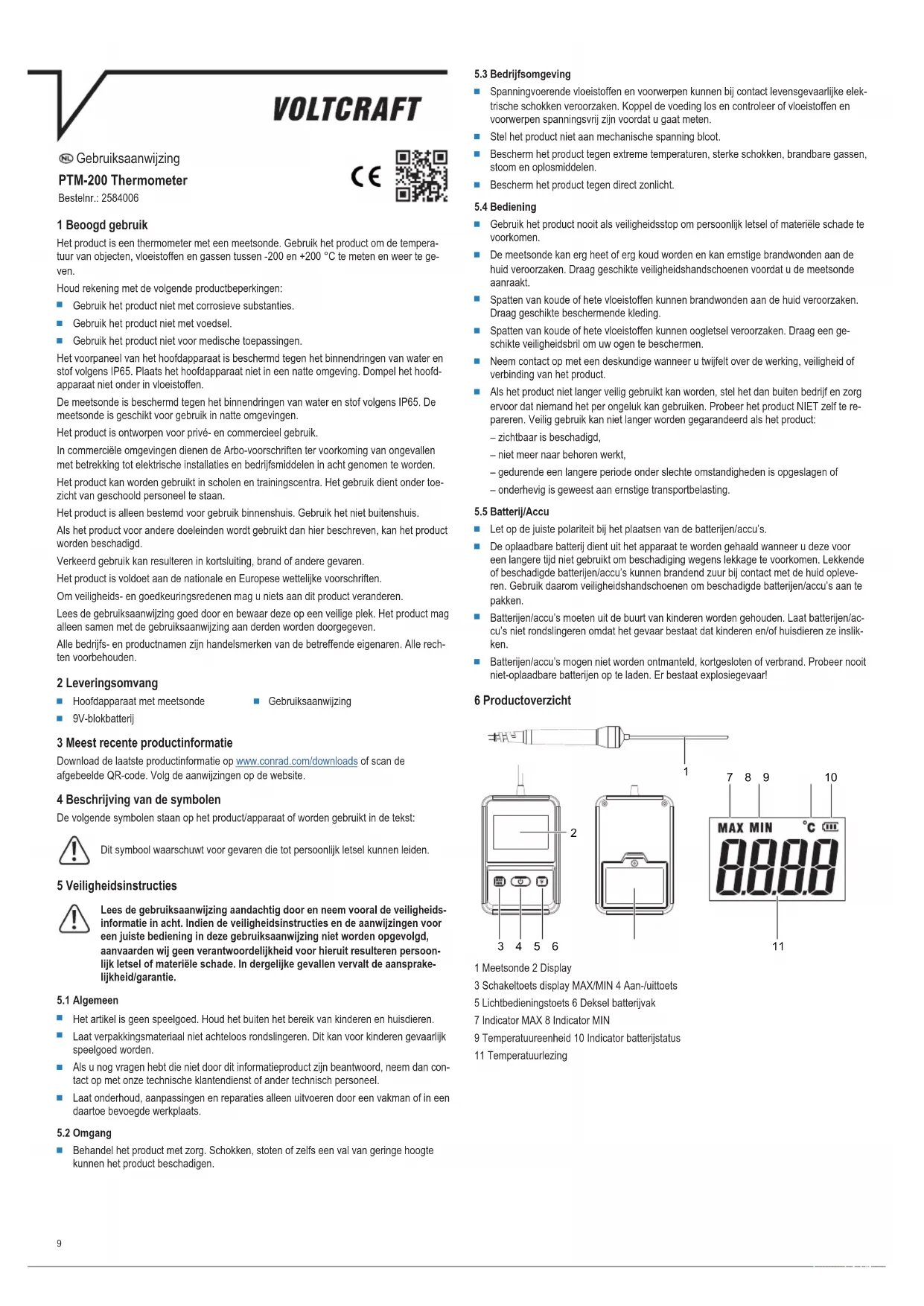

GEBRUIKSAANWIJZING PTM-200 VOLTCRAFT

Gebruik het product niet met corrosieve substanties.

Gebruik het product niet met voedsel.

Gebruik het product niet voor medische toepassingen. Het voorpaneel van het hoofdapparaat is beschermd tegen het binnendringen van water en stof volgens IP65. Plaats het hoofdapparaat niet in een natte omgeving. Dompel het hoofd- apparaat niet onder in vloeistoffen. De meetsonde is beschermd tegen het binnendringen van water en stof volgens IP65. De meetsonde is geschikt voor gebruik in natte omgevingen. Het product is ontworpen voor privé- en commercieel gebruik. In commerciële omgevingen dienen de Arbo-voorschriften ter voorkoming van ongevallen met betrekking tot elektrische installaties en bedrijfsmiddelen in acht genomen te worden. Het product kan worden gebruikt in scholen en trainingscentra. Het gebruik dient onder toe- zicht van geschoold personeel te staan. Het product is alleen bestemd voor gebruik binnenshuis. Gebruik het niet buitenshuis. Als het product voor andere doeleinden wordt gebruikt dan hier beschreven, kan het product worden beschadigd. Verkeerd gebruik kan resulteren in kortsluiting, brand of andere gevaren. Het product is voldoet aan de nationale en Europese wettelijke voorschriften. Om veiligheids- en goedkeuringsredenen mag u niets aan dit product veranderen. Lees de gebruiksaanwijzing goed door en bewaar deze op een veilige plek. Het product mag alleen samen met de gebruiksaanwijzing aan derden worden doorgegeven. Alle bedrijfs- en productnamen zijn handelsmerken van de betreffende eigenaren. Alle rech- ten voorbehouden. 2 Leveringsomvang

Hoofdapparaat met meetsonde

Gebruiksaanwijzing 3 Meest recente productinformatie Download de laatste productinformatie op www.conrad.com/downloads of scan de afgebeelde QR-code. Volg de aanwijzingen op de website. 4 Beschrijving van de symbolen De volgende symbolen staan op het product/apparaat of worden gebruikt in de tekst: Dit symbool waarschuwt voor gevaren die tot persoonlijk letsel kunnen leiden. 5 Veiligheidsinstructies Lees de gebruiksaanwijzing aandachtig door en neem vooral de veiligheids- informatie in acht. Indien de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet worden opgevolgd, aanvaarden wij geen verantwoordelijkheid voor hieruit resulteren persoon- lijk letsel of materiële schade. In dergelijke gevallen vervalt de aansprake- lijkheid/garantie.

Het artikel is geen speelgoed. Houd het buiten het bereik van kinderen en huisdieren.

Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit kan voor kinderen gevaarlijk speelgoed worden.

Als u nog vragen hebt die niet door dit informatieproduct zijn beantwoord, neem dan con- tact op met onze technische klantendienst of ander technisch personeel.

Laat onderhoud, aanpassingen en reparaties alleen uitvoeren door een vakman of in een daartoe bevoegde werkplaats.

Behandel het product met zorg. Schokken, stoten of zelfs een val van geringe hoogte kunnen het product beschadigen.

5.3 Bedrijfsomgeving

Spanningvoerende vloeistoffen en voorwerpen kunnen bij contact levensgevaarlijke elek- trische schokken veroorzaken. Koppel de voeding los en controleer of vloeistoffen en voorwerpen spanningsvrij zijn voordat u gaat meten.

Stel het product niet aan mechanische spanning bloot.

Bescherm het product tegen extreme temperaturen, sterke schokken, brandbare gassen, stoom en oplosmiddelen.

Bescherm het product tegen direct zonlicht.

Gebruik het product nooit als veiligheidsstop om persoonlijk letsel of materiële schade te voorkomen.

De meetsonde kan erg heet of erg koud worden en kan ernstige brandwonden aan de huid veroorzaken. Draag geschikte veiligheidshandschoenen voordat u de meetsonde aanraakt.

Spatten van koude of hete vloeistoffen kunnen brandwonden aan de huid veroorzaken. Draag geschikte beschermende kleding.

Spatten van koude of hete vloeistoffen kunnen oogletsel veroorzaken. Draag een ge- schikte veiligheidsbril om uw ogen te beschermen.

Neem contact op met een deskundige wanneer u twijfelt over de werking, veiligheid of verbinding van het product.

Als het product niet langer veilig gebruikt kan worden, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Probeer het product NIET zelf te re- pareren. Veilig gebruik kan niet langer worden gegarandeerd als het product: – zichtbaar is beschadigd, – niet meer naar behoren werkt, – gedurende een langere periode onder slechte omstandigheden is opgeslagen of – onderhevig is geweest aan ernstige transportbelasting.

Let op de juiste polariteit bij het plaatsen van de batterijen/accu’s.

De oplaadbare batterij dient uit het apparaat te worden gehaald wanneer u deze voor een langere tijd niet gebruikt om beschadiging wegens lekkage te voorkomen. Lekkende of beschadigde batterijen/accu’s kunnen brandend zuur bij contact met de huid opleve- ren. Gebruik daarom veiligheidshandschoenen om beschadigde batterijen/accu’s aan te pakken.

Batterijen/accu’s moeten uit de buurt van kinderen worden gehouden. Laat batterijen/ac- cu’s niet rondslingeren omdat het gevaar bestaat dat kinderen en/of huisdieren ze inslik- ken.

Batterijen/accu’s mogen niet worden ontmanteld, kortgesloten of verbrand. Probeer nooit niet-oplaadbare batterijen op te laden. Er bestaat explosiegevaar! 6 Productoverzicht

1 Meetsonde 2 Display 3 Schakeltoets display MAX/MIN 4 Aan-/uittoets 5 Lichtbedieningstoets 6 Deksel batterijvak 7 Indicator MAX 8 Indicator MIN 9 Temperatuureenheid 10 Indicator batterijstatus 11 Temperatuurlezing10 7 Batterijen plaatsen Opmerking: Als er een isolatiestrookje uit het batterijvak steekt, dan zijn de batterijen al geïnstalleerd. Strek dit strookje eruit om de voeding te activeren.

1. Draai de schroef los die het deksel van het batterijvak op zijn plaats houdt. Verwijder het

deksel van het batterijvak.

2. Plaats een 9V batterij in het batterijvak en sluit deze aan op de connector in het batterij-

3. Bevestig het deksel weer op het batterijvak en draai de schroef vast.

8.1 Aan- en uitschakelen

1. Druk op de toets ON/OFF om het hoofdapparaat aan te zetten.

à Vervang de batterij als de indicator van de batterijstatus aangeeft dat de batterij leeg is. à Het hoofdapparaat schakelt automatisch uit na 10 minuten inactiviteit.

2. Druk op de toets ON/OFF om het hoofdapparaat uit te zetten.

8.2 De achtergrondverlichting van het display bedienen

1. Druk op de lichtbedieningstoets om de achtergrondverlichting van het display in en uit te

De temperatuur van het object, de vloeistof of het gas dat u wilt meten ligt tussen -200 tot +200 °C.

1. Plaats de meetsonde in vloeistoffen, raak voorwerpen aan of stel de sonde bloot aan

gassen om de temperatuur te meten.

2. Wacht tot de temperatuurmeting op het display gestabiliseerd is. Bij temperaturen onder

-50 °C de gemeten temperatuur vergelijken met de correctietabel in het hoofdstuk "Tech- nische gegevens".

3. Ga door met meten.

4. Druk herhaaldelijk op de display-schakeltoets MAX MIN om te schakelen tussen de gere-

gistreerde maximale meetwaarde (display-indicator MAX), de geregistreerde minimale meetwaarde (display-indicator MIN) en de huidige meetwaarde. 9 Onderhoud

9.1 Onderhoud en reiniging

Belangrijk: Vervang de batterijen minstens één keer per jaar om lekkage te voorkomen. Belangrijk: – Gebruik geen agressieve reinigingsmiddelen, wrijfalcohol of andere chemische oplos- singen. Ze beschadigen de behuizing en kunnen storingen in het product veroorzaken. – Dompel het product niet in water.

1. Reinig het product met een droog, pluisvrij doekje.

De thermometer moet regelmatig worden gekalibreerd voor nauwkeurige metingen. Interval voor kalibratie Conditie Regelmatig interval voor kalibratie 1x per jaar Kalibratie Ad-hoc Als gebruiker twijfelt aan nauwkeurigheid Serviceprovider kalibratie Providernaam Conrad Electronic SE. Contact opnemen met de provider www.conrad.de www.conrad.com Kalibratienorm FFR9903-2014 CM 10 Verwijdering

Alle elektrische en elektronische apparatuur die op de Europese markt wordt ge- bracht, moet met dit symbool zijn gemarkeerd. Dit symbool geeft aan dat dit ap- paraat aan het einde van zijn levensduur gescheiden van het ongesorteerd ge- meentelijk afval moet worden weggegooid. Iedere bezitter van oude apparaten is verplicht om oude apparaten gescheiden van het ongesorteerd gemeentelijk afval af te voeren. Eindgebruikers zijn ver- plicht oude batterijen en accu's die niet bij het oude apparaat zijn ingesloten, evenals lampen die op een niet-destructieve manier uit het oude toestel kunnen worden verwijderd, van het oude toestel te scheiden alvorens ze in te leveren bij een inzamelpunt. Distributeurs van elektrische en elektronische apparatuur zijn wettelijk verplicht om oude ap- paratuur gratis terug te nemen. Conrad geeft u de volgende gratis inlevermogelijkheden (meer informatie op onze website):

in de door Conrad gemaakte inzamelpunten

in de inzamelpunten van de openbare afvalverwerkingsbedrijven of bij de terugnamesys- temen die zijn ingericht door fabrikanten en distributeurs in de zin van de ElektroG Voor het verwijderen van persoonsgegevens op het te verwijderen oude apparaat is de eind- gebruiker verantwoordelijk. Houd er rekening mee dat in landen buiten Duitsland andere verplichtingen kunnen gelden voor het inleveren van oude apparaten en het recyclen van oude apparaten.

10.2 Batterijen/accu’s

Verwijder eventueel geplaatste batterijen/accu's en gooi ze apart van het product weg. U als eindgebruiker bent wettelijk verplicht (batterijverordening) om alle gebruikte batterijen/accu's in te leveren; het weggooien bij het huisvuil is verboden. Batterijen/accu’s die schadelijke stoffen bevatten, zijn gemarkeerd met neven- staand symbool. Deze mogen niet via het huisvuil worden afgevoerd. De aandui- dingen voor de zware metalen die het betreft zijn: Cd = cadmium, Hg = kwik, Pb = lood (de aanduiding staat op de batterijen/accu’s, bijv. onder de links afge- beelde vuilnisbaksymbool). U kunt verbruikte batterijen/accu’s gratis bij de verzamelpunten van uw gemeente, onze filia- len of overal waar batterijen/accu’s worden verkocht, afgeven. U voldoet daarmee aan de wettelijke verplichtingen en draagt bij aan de bescherming van het milieu. Dek blootliggende contacten van batterijen/accu's volledig met een stukje plakband af alvo- rens ze weg te werpen, om kortsluiting te voorkomen. Zelfs als batterijen/accu's leeg zijn, kan de rest-energie die zij bevatten gevaarlijk zijn in geval van kortsluiting (barsten, sterke verhitting, brand, explosie). 11 Technische gegevens

11.1 Tabel temperatuurcorrectie

Waarde Batterij 9 V Levensduur batterij (ongeveer) h 58 Beschermingsgraad IP65 (alleen voorpaneel) Soort sensor PT-1000 Meetbereik °C -200 tot +200 Resolutie °C 0,1 Bemonsteringssnelheid s <30 Nauwkeurigheid (-50 tot 0 °C) bij 25 °C ±0,1 % van V.S. ±3 cijfers Nauwkeurigheid (0 tot +100 °C) bij 25 °C ±0,1 % van V.S. ±2 cijfers Nauwkeurigheid (+100 tot +200 °C) bij 25

±0,1 % van V.S. ±3 cijfers Kalibratienorm FFR9903-2014 CM Bedrijfstemperatuur °C -30 tot +45 Opslagtemperatuur °C -20 tot +70 Bedrijfsluchtvochtigheid (niet condenserend) % <80 Opslagvochtigheid (niet condenserend) % <80 Afmetingen (B x H x D) mm 121 x 73 x 30 Gewicht (ong.) g 208,5

Waarde Bedrijfstemperatuur (voelergreep) °C -30 tot +100 Bedrijfstemperatuur (voeler) °C -200 tot +200 Beschermingsgraad IP65 Diameter voeler (ø) mm 3,5 Lente voeler mm 148 Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle rechten, vertaling inbegrepen, voorbehouden. Elke reproductie, ongeacht de methode, bijv. fotokopie, microverfil- ming of de registratie in elektronische gegevensverwerkingssystemen, vereist de voorafgaande schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk be- zorgen. Copyright by Conrad Electronic SE. *2584006 _V2_0723_jh_mh_nl 27021598595420299-4 I4/O2 en
