GEBRUIKSAANWIJZING Kv101 VOLTCRAFT

NL GEBRUIKSAANWIJZING Seite 33 - 42

NL Colofon in onze gebruiksaanwijzingen

Deze gebruiksaanwijzing is een publicatie van de firma Voltcraft®, Lindenweg 15, D-92242 Hirschau/Duitsland, Tel. [phone] (www.voltcraft.de).

Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden.

Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting voorbehouden.

^NL Deze gebruiksaanwijzing hoort bij dit product. Zij bevat belangrijke informatie over de inbedrijfstelling en het gebruik. Let hierop, ook wanneer u dit product aan derden overhandigt.

Bewaar daarom deze gebruiksaanwijzing om in voorkomende gevallen te kunnen raadplegen.

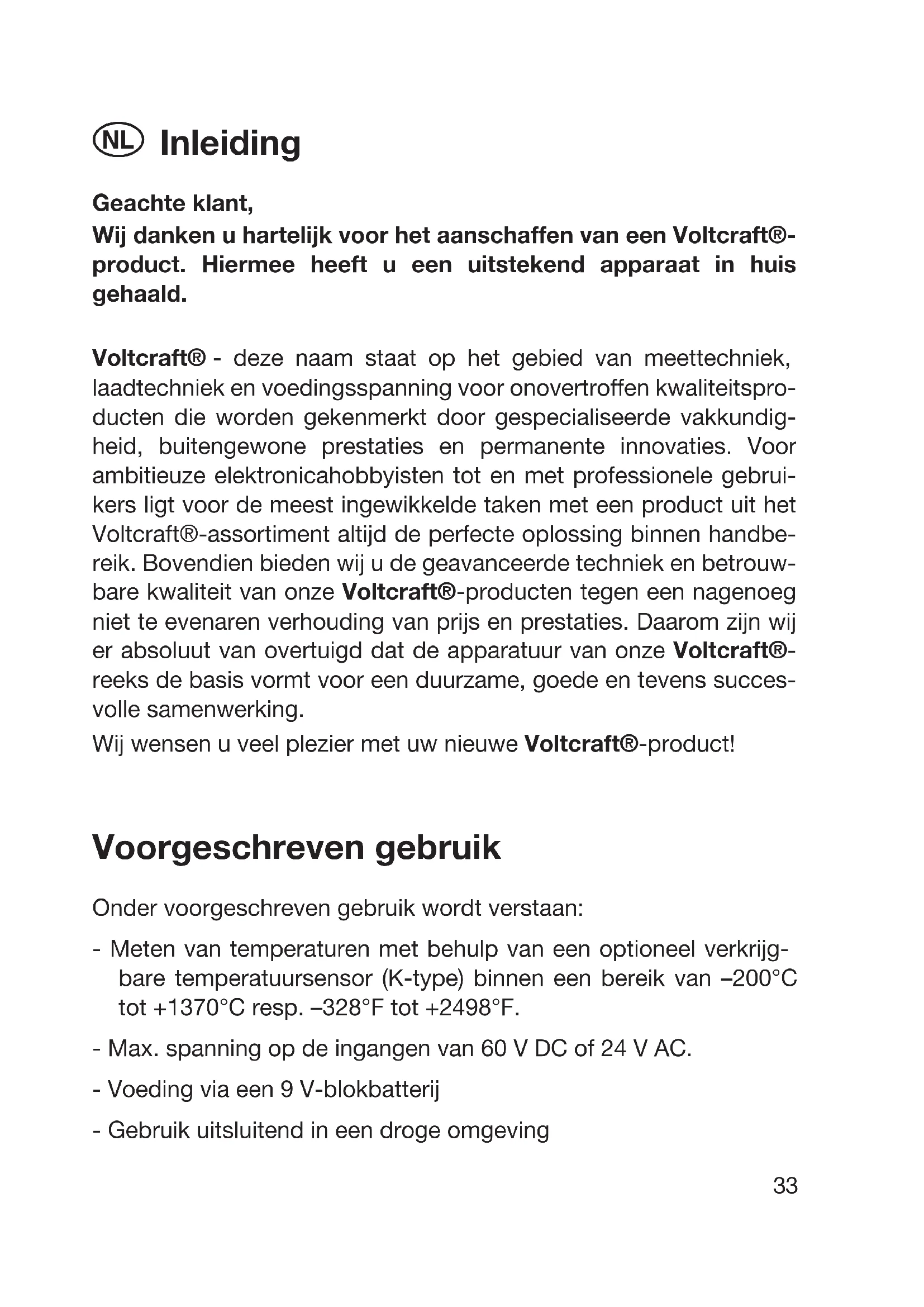

D Einführung

Wij danken u hartelijk voor het aanschaffen van een Voltcraft®-product. Hiermee heeft u een uitstekend apparaat in huis gehaald.

Voltcraft® - deze naam staat op het gebied van meettechniek, laadtechniek en voedingsspanning voor onovertroffen kwaliteitsproducten die worden gekenmerkt door gespecialiseerde vakkundigheid, buitengewone prestaties en permanente innovaties. Voor ambitieuze elektronicahobbyisten tot en met professionele gebruikers ligt voor de meest ingewikkelde taken met een product uit het Voltcraft®-assortiment altijd de perfecte oplossing binnen handbereik. Bovendien bieden wij u de geavanceerde techniek en betrouwbare kwaliteit van onze Voltcraft®-producten tegen een nagenoeg niet te evenaren verhouding van prijs en prestaties. Daarom zijn wij er absoluut van overtuigd dat de apparatuur van onze Voltcraft®-reeks de basis vormt voor een duurzame, goede en tevens succesvolle samenwerking.

Wij wensen u veel plezier met uw nieuwe Voltcraft®-product!

Voorgeschreven gebruik

Onder voorgeschreven gebruik wordt verstaan:

• Meten van temperaturen met behulp van een optioneel verkrijgbare temperatuursensor (K-type) binnen een bereik van -200^ tot +1370^ resp. -328^ tot +2498^ .
• Max. spanning op de ingangen van 60 V DC of 24 V AC.
• Voeding via een 9 V-blokbatterij
• Gebruik uitsluitend in een droge omgeving

Een andere toepassing dan hierboven beschreven, kan leiden tot beschadiging van het product. Daarnaast bestaat het risico van bijv. kortsluiting, brand, elektrische schokken enz. Aan het complete product mag niets worden veranderd, resp. omgebouwd en de behuizing mag niet worden geopend!

De veiligheidsvoorschriften dienen absoluut in acht te worden genomen!

Veiligheidsinstructies

Bij schade veroorzaakt door het niet opvolgen van de gebruiksaanwijzing vervalt het recht op garantie. Voor vervolgschade die hieruit ontstaat, zijn wij niet aansprakelijk!

Een uitroepteken in een driehoek verwijst naar belangrijke aanwijzingen in de gebruiksaanwijzing. Lees voor ingebruikname de volledige gebruiksaanwijzing door.

Om veiligheids- en keuringsredenen (CE) is het eigenmachtig ombouwen en/of veranderen van de handthermometer niet toege-staan.

De maximale ingangsgrootheden mogen niet worden overschreden.

In industriële omgevingen dienen de Arbo-voorschriften ter voorkoming van ongevallen met betrekking tot elektrische installaties en bedrijfsmiddelen te worden opgevolgd.

Houd het apparaat buiten bereik van kinderen.

Wanneer u vragen heeft, die niet in deze gebruiksaanwijzing worden beantwoord, kunt u contact opnemen met onze technische helpdesk of een elektrotechnicus.

Productbeschrijving

De handthermometers K101 en K102 zijn stevige en nauwkeurige apparaten voor het meten van temperaturen met behulp van optioneel verkrijgbare thermoelementen van het K-type. Alle in de handel gebruikelijke standaard insteekbare K-type thermoelementen kunnen op de apparaten worden aangesloten. In onze catalogus zijn de verschillende thermoelementen (temperatuursensoren) opgenomen. De K101 is voorzien van één ingangskanaal; de K102 beschikt over twee ingangskanalen voor thermoelementen. Het maximale temperatuurbereik van deze apparaten bedraagt -200°C tot +1370°C resp. -328°F tot +2498°F. Dit bereik is echter afhankelijk van de betreffende temperatuursensor.

Leveringsomvang

Digitale handthermometer · 9 V-blokbatterij · gebruiksaanwijzing

Aanduiding afzonderlijke componenten

(alleen K102) 7. Relatief-toets

1. LCD-scherm 8. °C/°F-omschakeling
2. Aan/uit-toets 9. Offset-kalibratieschroef
3. Min/max-toets 10. Batterijvak

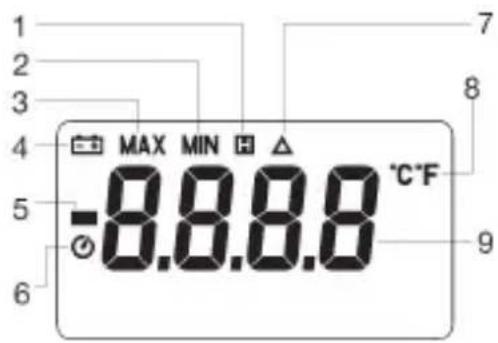

LCD-scherm

-8.8.8.8 °C·F MAX MIN △ 1 2 3 4 5 6 7 8 9

1. Weergave data-hold 6. Weergave automatische uit-schakeling
2. Weergave minimale waarde 7. Weergave relatieve temp.
3. Weergave maximale waarde 8. °C/°F – weergave
4. Weergave batterijen leeg 9. Temperatuurweergave kanaal 1
5. Weergave minus-temperatuur 10. Temperatuurweergave kanaal 2 (alleen K102)

Bediening

Batterijen plaatsen/vervangen

De handthermometer wordt gevoed door een 9 V-blokbatterij. Als de batterij leeg is, verschijnt de melding "Low Batt" "" (4) op het display. Vervang de batterij. Met een lege batterij is de temperatuuraanduiding van de thermometer niet nauwkeurig.

Vervang de batterij als volgt:

• Neem de temperatuursensor(en) uit het apparaat en schakel het apparaat uit.
• Open het batterijvak (10) door het klepje van het batterijvak naar beneden te schuiven.
• Verwijder de lege batterij en vervang deze door een nieuwe batterij van hetzelfde type.
• Schuif het klepje van het batterijvak weer op het apparaat.

Laat batterijen niet achteloos rondslingeren. Het gevaar bestaat dat deze door kinderen worden ingeslikt. Lekkende of beschadigde batterijen kunnen bij huidcontact bijtende wonden veroorzaken. Gooi batterijen niet in open vuur!

Milieuvoorschriften

De eindverbruiker is wettelijk (KCA-voorschriften) verplicht alle lege batterijen en accu's (knoopcellen tot loodaccu's) in te leveren; afval-verwerking via het huisvuil is niet toegestaan.

Lege batterijen en accu's kunt u zowel bij onze vestigingen als bij de gemeentelijk vuilstortplaatsen (KCA-inzamelpunten) kosteloos inleveren. Deze instanties zijn verplicht de gebruikte batterijen in te nemen.

Draag ook bij aan de bescherming van het milieu!

In-/uitschakelen

Druk op de aan/uit-schakelaar (4) voor het in- en uitschakelen van de handthermometer.

Aansluiting van temperatuursensoren

Sluit een standaard K-type temperatuursensor aan op de ingangen T1 (1) en T2 (2) (alleen bij K102). Als de temperatuursensor defect of niet aangesloten, dan wordt "----" op het display weergegeven.

Let op: de maximale spanning op de ingangen van 60 VDC DC of 24 V AC mag niet worden overschreden!

Keuze temperatuureenheid °C/°F

Na inschakeling van de handthermometer wordt de temperatuur in graden Celsius weergegeven. Druk op de °C/°F-toets (8) voor het wisselen van de temperatuureenheid naar graden Fahrenheit. Druk nogmaals op °C/°F (8) voor weergave van de temperatuur in graden Celsius.

Functie data-hold

De handthermometer is voorzien van een data-hold functie. Hier-mee kan de actuele temperatuurwaarde op het display worden "bevroren". Druk op de hold-toets (6) voor het vasthouden van de temperatuurwaarde. De geactiveerde functie data-hold wordt met het "hold"-symbool "H (1) op het display aangegeven. De handthermometer gaat op de achtergrond verder met het registre-ren van de actuele temperatuur. Druk nogmaals op de hold-toets (6) voor het deactiveren van de functie data-hold. Het "hold"-sym-bool "H(1) verdwijnt. Op het display wordt nu de actuele tempera-tuurwaarde weergegeven.

Let op: als de data-hold functie geactiveerd is, zijn de functies relatief en MIN/MAX evenals de °C/°F-omschakeling niet beschikbaar.

Functie Relatief

De handthermometer is voorzien van een relatief functie. Door te drukken op de toets Rel (7) onthoudt de handthermometer de temperatuurwaarde op het moment van drukken op de Rel-toets (7). Op het LCD-scherm wordt nu het verschil met de opgeslagen temperatuurwaarde weergegeven. Druk nogmaals op de Rel-toets (7) voor het deactiveren van de functie relatief.

Functie min/max

De handthermometer is voorzien van een min/max functie. Deze functie slaat tegelijkertijd de laagste (min) en hoogste (max) temperatuurwaarde op tijdens een meting. Zo kunnen processen eenvoudig worden bewaakt. Door te drukken op de min/max-toets (5) komt u bij de functie min/max. Door herhaaldelijk op de min/max-toets (5) te drukken, kan tussen de verschillende temperaturen (min/max/actueel) worden gewisseld.

Bij weergave van "MAX" (3) wordt de hoogst, bij weergave van "MIN" (2) de laagst opgetreden temperatuur na activering van de functie aangeduid. Als "MAX MIN" gelijktijdig op het display knipperen, wordt de actuele temperatuur weergegeven – de max- en min-waarden worden echter steeds geactualiseerd en opgeslagen. Voor het verlaten van de min/max-functie drukt u op de min/max-toets en houdt u deze ca. twee seconden ingedrukt.

Deactiveren van de automatische uitschakeling

Het apparaat is uitgerust met een auto-power-OFF functie (automatische uitschakeling) om het batterijvermogen te sparen. Als het apparaat gedurende ongeveer 30 minuten niet wordt bediend, wordt het automatisch uitgeschakeld. De functie automatische uitschakeling wordt na het inschakelen van de handthermometer geactiveerd. De geactiveerde automatische uitschakeling wordt op het display met het auto-power-Off symbool " "angegeven.

Schakel de handthermometer uit voor het deactiveren van deze functie. Houd de hold-toets (6) ingedrukt en schakel de handthermometer weer in. De automatische uitschakeling is niet langer geactiveerd; het auto-power-Off symbool "verdwijnt van het scherm.

Kalibratie

De handthermometer is af fabriek gekalibreerd. Voor nauwkeurige metingen kan de handthermometer aan de betreffende temperatuursensor worden aangepast. Houd hiervoor de temperatuursensor in een bak met ijswater (0°C). Na ongeveer een minuut controleert u de aanduiding op de handthermometer. Als deze waarde afwijkt van 0°C, kan deze met behulp van de offset-kalibratieschroef (9) worden bijgesteld. Voor uiterst nauwkeurige metingen kan de handthermometer ook met optioneel verkrijgbare thermo-ijkinstrumenten worden afgesteld.

Onderhoud en reiniging

Reinig de behuizing regelmatig met een droge doek. Gebruik geen vocht of schoonmaakmiddel bij het reinigen. Onderhoud of reparaties mogen uitsluitend door een elektromonteur worden uitgevoerd. Neem de batterijen uit het apparaat als u het gedurende langere tijd niet gebruikt.

Verwijdering

Voer na constatering van een defect het onbruikbaar geworden apparaat af in overeenstemming met de geldende wettelijke voorschriften.

Technische gegevens

Temperatuurmeetbereik : 200°C tot +1370°C

$$ : - 3 2 8 ^ {\circ} \mathrm{F} \text {tot} + 2 4 9 8 ^ {\circ} \mathrm{F} $$

Resolutie : -200^ tot +200^ = 0,1^

$$ : + 2 0 0 ^ {\circ} \mathrm{C} \text { tot } + 1 3 7 0 ^ {\circ} \mathrm{C} = 1 ^ {\circ} \mathrm{C} $$

$$ : - 3 2 8 ^ {\circ} \mathrm{F} \text {tot} + 2 0 0 ^ {\circ} \mathrm{F} = 0, 1 ^ {\circ} \mathrm{F} $$

$$ : + 2 0 0 ^ {\circ} \mathrm{F} \text { tot } + 2 4 9 8 ^ {\circ} \mathrm{F} = 1 ^ {\circ} \mathrm{F} $$

Max. Ingangsspanning : 60 V DC of 24 V AC

Omgevingsvoorwaarden

bediening : 0°C tot +50°C (32°F tot 122°F);

$$ 0 - 80 \% \mathrm{RH} $$

opslag : -10^ tot +60^ ( 14^ tot

$$ 140^{\circ}\mathrm{F}); 0 - 80 \% \mathrm{RH} $$

Meetsnelheid : 0,6 metingen per seconde

Ingangen : 1 (K101); 2 (K102) voor K-type

thermoelementen

Voeding : 9 V-blokbatterij

Afmetingen : (h xb x d) 164 x 54 x 34 mm

Precisie (bij 23°C +/- 5°C)

Meetbereik Precisie
-200°C tot +200°C ± (0,3% van weergave + 1°C)
+200°C tot +400°C ± (0,5% van weergave + 1°C)
+400°C tot +1370°C ± (0,3% van weergave + 1°C)
-328°F tot -200°F ± (0,5% van weergave + 2°F)
-200°F tot +200°F ± (0,3% van weergave + 2°F)
+200°F tot +400°F ± (0,5% van weergave + 2°F)
+400°F tot +2498°F ± (0,3% van weergave + 2°F)

Temperatuurcoëfficiënt

Bij omgevingstemperaturen van 0°C tot +18°C en +28°C tot +50°C moet voor elke °C onder +18°C en boven +28°C de volgende tolerantie aan de nauwkeurigheid worden toegevoegd:

0,01% van de weergave +0,03°C resp. 0,01% van de weergave +0,06°F

Let op! De hierboven vermelde nauwkeurigheidswaarden zijn van toepassing op de handthermometer en omvatten niet de meettolerantie van de aangesloten temperatuursensoren.
