| Caractéristique | Détails |
|---|---|
| Type de thermomètre | Thermomètre numérique |
| Plage de mesure | -50 °C à +150 °C |
| Précision | ±0,5 °C |
| Affichage | Écran LCD rétroéclairé |
| Alimentation | Pile 9V |
| Dimensions | 150 x 60 x 30 mm |
| Poids | 200 g |
| Utilisation | Idéal pour la mesure de température dans divers environnements (cuisine, laboratoire, etc.) |
| Maintenance | Nettoyer l'appareil avec un chiffon doux, éviter les produits abrasifs. |
| Sécurité | Ne pas immerger dans l'eau, éviter les chocs. |
| Informations générales | Garantie de 2 ans, service client disponible pour assistance. |
FOIRE AUX QUESTIONS - Kv101 VOLTCRAFT
Téléchargez la notice de votre Thermomètre au format PDF gratuitement ! Retrouvez votre notice Kv101 - VOLTCRAFT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Kv101 de la marque VOLTCRAFT.
MODE D'EMPLOI Kv101 VOLTCRAFT
Le présent mode d'emploi fait partie intégrante du produit. Il comporte des directives importantes pour la mise en service et la manipulation de l'appareil. Tenir compte de ces remarques, même en cas de transfert du produit à un tiers. Conserver ce mode d'emploi afin de pouvoir le consulter à tout moment.

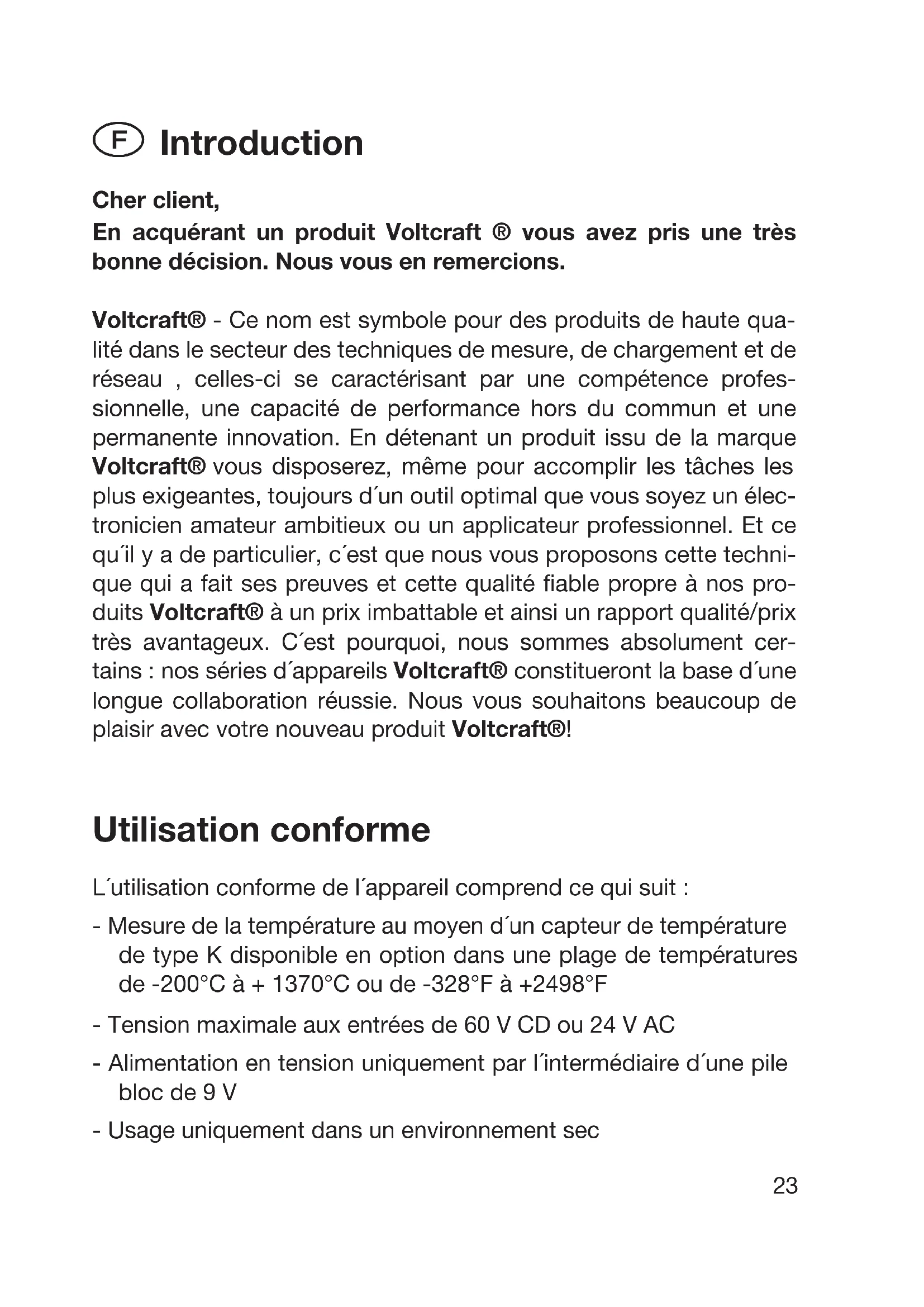

Introduction Cher client, En acquérant un produit Voltcraft ® vous avez pris une très bonne décision. Nous vous en remercions. Voltcraft® - Ce nom est symbole pour des produits de haute qua- lité dans le secteur des techniques de mesure, de chargement et de réseau , celles-ci se caractérisant par une compétence profes- sionnelle, une capacité de performance hors du commun et une permanente innovation. En détenant un produit issu de la marque Voltcraft® vous disposerez, même pour accomplir les tâches les plus exigeantes, toujours d´un outil optimal que vous soyez un élec- tronicien amateur ambitieux ou un applicateur professionnel. Et ce qu´il y a de particulier, c´est que nous vous proposons cette techni- que qui a fait ses preuves et cette qualité fiable propre à nos pro- duits Voltcraft® à un prix imbattable et ainsi un rapport qualité/prix très avantageux. C´est pourquoi, nous sommes absolument cer- tains : nos séries d´appareils Voltcraft® constitueront la base d´une longue collaboration réussie. Nous vous souhaitons beaucoup de plaisir avec votre nouveau produit Voltcraft®! Utilisation conforme L´utilisation conforme de l´appareil comprend ce qui suit : - Mesure de la température au moyen d´un capteur de température de type K disponible en option dans une plage de températures de -200°C à + 1370°C ou de -328°F à +2498°F - Tension maximale aux entrées de 60 V CD ou 24 V AC - Alimentation en tension uniquement par l´intermédiaire d´une pile bloc de 9 V - Usage uniquement dans un environnement sec 23Toute utilisation autre que celle décrite précédemment provoque l’endommagement de ce produit. De plus, elle entraîne des risques de court-circuit, d’incendie, d’électrocution, etc. Il est interdit de transformer, de modifier l’ensemble de l’appareil et d´ouvrir le boîtier! Observer impérativement les consignes de sécurité ! Consignes de sécurité Tout dommage résultant d’un non-respect des pré- sentes instructions a pour effet d’annuler la garantie ! Nous déclinons toute responsabilité pour les dom- mages consécutifs ! Dans ce mode d’emploi, un point d’exclamation placé dans un triangle signale les informations importantes. Avant la mise en service, veuillez lire l’intégralité du mode d’emploi. Pour des raisons de sécurité et d'homologation (CE), il est interdit de transformer ou de modifier de son propre chef le thermomètre de poche. Ne dépassez jamais les grandeurs d´entrée maximales. Dans les installations industrielles, il convient d’observer les consi- gnes de prévention d’accidents relatives aux installations et moyens d’exploitation, édictées par les syndicats professionnels. L'appareil ne doit pas être laissé à portée des enfants. 24Si vous deviez avoir des questions pour lesquelles vous ne trouvez pas de réponses dans le présent mode d'emploi, contactez un spé- cialiste ou notre service d'informations techniques. Description du produit Les thermomètres K101 et K102 sont des appareils résistants et précis permettant de mesurer les températures à l´aide de thermo- couples de type K, en vente en option. Tous les thermocouples de type K d´usage dans le commerce équipés d´un clip peuvent être raccordés aux appareils. Vous trouverez dans nos catalogues une sélection de thermocouples les plus divers (capteur de températu- re). Le K101 dispose d´une voie d´entrée, le K 102 de deux voies d´entrée pour les thermocouples. Le domaine de températures maximum de ces appareils est de - 200°C à 1370°C ou de +328°F à +2498°F mais elle dépend toutefois du capteur de température. Contenu de la livraison Thermomètre de poche numérique Pile bloc de 9 V Notice d´utili- sation 25Désignation individuelle
1. Entrée type T1 K 6. Touche « Hold »
(seulement pour K102) 7. Touche « Relatif »
3. Ecran LCD 8. Commutation de °C / °F
4. Touche Marche/Arrêt 9. Vis de calibrage offset
5. Touche « Min/Max » 10. Logement des piles
Ecran à cristaux liquides (LCD)
2. Affichage Valeur minimale 7. Affichage Relatif
3. Affichage Valeur maximale 8. Affichage °C / °F
4. Affichage Pile usée 9. Affichage de température Voie 1
5. Affichage Température en
dessous de zéro 10. Affichage de température Voie 2 (uniquement pour K102) Commande Mise en place / remplacement des piles Le thermomètre de poche requiert une pile bloc de 9 V pour fonc- tionner. Lorsque la pile est usée, le message suivant s´affiche sur l´écran LCD: „Low Batt“ (batterie faible) „ “ (4). Remplacez la pile, un affichage correct ne pouvant être garanti lorsque la pile est usée. Pour remplacer la pile, procédez comme suit : - Débranchez l´appareil du/des capteur(s) de température et arrê- tez-le. - Faites coulissez vers le bas le couvercle du logement des piles pour l´ouvrir. - Retirez la pile usée et remplacez-la par une neuve de type iden- tique. - Replacez le couvercle du logement des piles sur l´appareil. Ne laissez pas les piles à la portée de tous. Les enfants risqueraient de les avaler. En cas de contact avec la peau, les piles qui fuient ou sont endommagées peu- vent occasionner des brûlures par acide. Ne jetez pas de piles dans le feu ! 27Remarque concernant la protection de l´environnement Le décret relatif aux batteries usagées impose au consommateur final de restituer toutes les piles et tous les accumulateurs usés (des piles bouton aux batteries au plomb). Vous pouvez retourner gratuitement toute pile et accumulateur usagés à nos succursales ou à notre centrale à Hirschau, soit aux centres de récupération communaux (centres de recyclage des matériaux) qui sont tenus de vous les reprendre. Contribuez, vous aussi, à la protection de l’environnement ! Mise en marche/Arrêt Appuyez sur le bouton Marche/Arrêt (4) pour mettre en marche et arrêter le thermomètre de poche. Raccordement des capteurs de température Branchez un capteur de température en vente dans le commerce de type K aux entrées T1 (1) et T2 (2) (uniquement pour le K102). En cas de défectuosité ou de non branchement du capteur, le message « - --» apparaît sur l´écran LCD. Veillez à ce que la tension maximale aux entrées ne dépasse pas 60VCC ou 24 V CA ! Choix de l´unité de température °C / °F Après avoir allumé le thermomètre, la valeur de température s´affi- che en degré Celsius. En appuyant sur la touche °C/°F (8) vous changez l´unité de température en degré Fahrenheit. Appuyez de nouveau sur la touche °C/°F (8) pour afficher la température en degré Celsius 28Fonction « Data Hold » Le thermomètre de poche est équipé d´une fonction Data Hold qui permet de « fixer » la valeur de température actuelle sur l´écran. Appuyez sur la touche Hold (6) pour fixer la valeur de température. Le symbole « » (1) pour Hold apparaît sur l´écran LCD lorsque la fonction Data Hold est activée. Le thermomètre de poche continue d´enregistrer en arrière-plan les valeurs de températures actuelles. Pour désactiver la fonction Data Hold, appuyez de nouveau sur la touche Hold (6) – le symbole « » (1) disparaît. La valeur de température actuelle s´affiche de nouveau sur l´écran LCD. Nota : Lors de l´activation de la fonction Data Hold, les fonctions « Relatif » et « MIN/MAX », ainsi que la commutation °C/°F ne sont pas disponibles. Fonction « Relatif » Le thermomètre de poche est équipé d´une fonction dite « Relatif ». En appuyant sur la touche « ΔRel » (7), le thermomètre de poche mémorise la valeur de température. La différence par rapport à la valeur de température retenue s´affiche sur l´écran LCD. Appuyez de nouveau sur la touche « ΔRel » (7) pour désactiver la fonction « Rela- tif ». Fonction « Max/min » Le thermomètre de poche est équipé d´une fonction dite « Max/min » qui permet de mémoriser simultanément la valeur de température minimum (min) et maximum (max) pendant une mesure. Vous avez ainsi la possibilité de contrôler tous les processus. Vous accédez à la fonction « Max/min » en appuyant sur la touche correspondante (5). En appuyant à plusieurs reprises fois sur cette touche « Max/min
29» (5), vous pouvez permuter entre les différentes températures (min/max/actuelle). Après avoir activé cette fonction, la valeur de température survenue la plus élevée s´affiche pour le mode «Max» (3), la plus faible pour le mode «MIN» (2) Lorsque « MAX MIN » clignote simultanément sur l´écran LCD, la valeur de température actuelle s´affiche – les valeurs minimum et maximum sont cependant actualisées et mémorisées. Pour quitter cette fonction, appuyez sur la touche «Max/min» et maintenez-la enfoncée pendant environ 2 secondes. Désactivation automatique Pour des raisons d´économie de piles, l´appareil est équipé d´une fonction "Auto power OFF » (désactivation automatique) qui permet de désactiver automatiquement l´appareil en cas de non-utilisation de celui-ci pendant environ 30 minutes. La désactivation automa- tique est activée dès la mise en marche du thermomètre de poche. La désactivation automatique activée est signalisée sur l´écran LCD par l´affichage de l´auto power off « ». Pour désactiver cette fonction, mettez le thermomètre de poche hors tension. Maintenez la touche « Hold » (6) enfoncée et remettez le thermomètre de poche en marche. La désactivation automatique est mise hors service, l´affichage auto power off « » disparaît. Etalonnage Le thermomètre de poche est étalonné par l´usine. Il peut être ajusté au capteur de température respectif pour des mesures précises. Pour cela, maintenez le capteur de température dans un récipient rempli d´eau glacée (°0C). Vérifiez, une minute après, l´affichage du thermomètre de poche. Si l´affichage devait indiquer une valeur aut- re que 0°C, vous pouvez l´adapter en tournant la vis de calibrage offset (9). Le thermomètre peut également être réglé à l´aide de ther- moétalonneurs. 30Maintenance et nettoyage Nettoyez de temps en temps le boîtier à l´aide d´un chiffon sec. N’u- tilisez en aucun cas des produits liquides ou des détergents ! Une maintenance ou une réparation doivent uniquement être effectuées par un technicien spécialisé. Retirez les piles de l´appareil en cas de non-utilisation prolongée. Elimination des éléments usés Suite à une défectuosité, il convient de procéder au rejet de l’ap- pareil devenu inutilisable, conformément aux prescriptions légales en vigueur. Caractéristiques techniques Plage de mesure des températures : de -200°C à +1 370°C : de -200,00°C à +1 370,00°C Résolution : de -200°C à +200°C = 0,1°C : de +200°C à +1370°C = 1°C : de -328°F à +200°F = 0,1°F : de +200°F à +2498°F = 1°F Tension d´entrée max. : 60V DC ou 24V AC Conditions ambiantes Service : de 0°C à +50°C (de 32°F à 122°F); 0–80 % RH Stockage : de -10°c à +60°C (de 14°F à 140°F); 0–80 % RH Taux de mesure : 0,6 mesures par seconde Entrées : 1 (K101); 2 (K102) pour les thermocouples de type K Alimentation électrique : Pile bloc de 9V Dimensions : (l x L x p) 164 x 54 x 34 mm Poids : env. 180g (piles comprises) 31Degrés de précision (Pour 23°C +/-5°C) Gamme de mesure Précision de -200°C à +200°C ± (0,3% de l´affichage + 1°C) de +200°C à +400°C ± (0,5% de l´affichage + 1°C) de +400°C à +1 370°C ± (0,3% de l´affichage + 1°C) de -328°F à –200°F ± (0,5% de l´affichage +2°F) de -200°F à +200°F ± (0,3% de l´affichage +2°F) de +200°F à +400°F ± (0,5% de l´affichage +2°F) de +400°F à +2498°F ± (0,3% de l´affichage +2°F) Coefficient de température Pour chaque degré Celsius inférieur à +18°C et supérieur à +28°C, il faut additionner la tolérance de précision suivante pour des températures ambiantes de 0°C à +18°C et de 28°C à +50°C 0,01% de l´affichage +0,03°C ou 0,01% de l´affichage + 0,06°F Indication ! Les précisions susmentionnées se rapportent au thermomètre de poche, elles n´incluent pas la tolérance de mesure des capteurs de température qui y sont raccordés.
