Type de produit	Thermomètre de poche numérique
Marque	Voltcraft
Modèle	K102
Plage de mesure	-200°C à +1370°C / -328°F à +2498°F
Résolution	0,1°C de -200°C à +200°C, 1°C de +200°C à +1370°C
Nombre de voies d'entrée	2 (pour thermocouples type K)
Fonctions de mesure	Data Hold, Min/Max, Relatif, Arrêt automatique
Unité de température	°C / °F commutable
Précision	±(0,3% de l'affichage + 1°C) pour -200°C à +200°C
Tension d'entrée max.	60 V DC ou 24 V AC
Alimentation	Pile bloc 9 V
Dimensions (L x l x H)	164 x 54 x 34 mm
Poids	Environ 180 g (avec pile)
Conditions de service	0°C à +50°C, 0-80% HR
Conditions de stockage	-10°C à +60°C, 0-80% HR
Taux de mesure	0,6 mesures par seconde
Affichage	LCD avec indicateurs de fonction
Entretien	Nettoyer avec un chiffon sec, ne pas utiliser de liquides
Sécurité	Ne pas dépasser les tensions d'entrée max., ne pas ouvrir le boîtier
Pièces détachées disponibles	Capteurs de température type K (en option)
Informations générales	Notice d'utilisation incluse, garantie constructeur

FOIRE AUX QUESTIONS - K102 VOLTCRAFT

Comment changer l'unité de température de °C à °F ?

Pour passer de degrés Celsius à Fahrenheit, appuyez sur la touche °C/°F (8). Chaque pression alterne entre les deux unités. L'icône correspondante (4) s'affiche sur l'écran LCD.

Comment utiliser la fonction Data Hold ?

Appuyez sur la touche Hold (6) pour figer la valeur de température affichée. Le symbole H apparaît à l'écran. Pour désactiver, appuyez à nouveau sur Hold. Notez que les fonctions Relatif et Min/Max ne sont pas disponibles pendant cette fonction.

Comment utiliser la fonction Min/Max ?

Appuyez sur la touche Min/Max (5) pour activer l'enregistrement des températures minimale et maximale. Appuyez plusieurs fois pour basculer entre Max, Min et la valeur actuelle (clignotant). Maintenez la touche enfoncée environ 2 secondes pour quitter.

Que faire si l'écran affiche '---' ?

L'affichage '---' indique que le capteur de température est défectueux ou non branché. Vérifiez la connexion du thermocouple type K aux entrées T1/T2. Si le problème persiste, remplacez le capteur.

Comment remplacer la pile ?

Éteignez l'appareil et débranchez les capteurs. Faites glisser le couvercle du logement des piles vers le bas. Retirez la pile usée et insérez une nouvelle pile bloc 9 V. Refermez le couvercle.

Comment désactiver l'arrêt automatique ?

Éteignez l'appareil. Maintenez la touche Hold (6) enfoncée tout en rallumant l'appareil. L'icône d'arrêt automatique disparaît de l'écran. La fonction est désactivée jusqu'à la prochaine mise sous tension.

Quelle est la plage de mesure du thermomètre ?

Le K102 peut mesurer de -200°C à +1370°C (ou -328°F à +2498°F). La plage effective dépend toutefois du capteur de température utilisé.

Puis-je utiliser n'importe quel thermocouple type K ?

Oui, tous les thermocouples de type K équipés d'un connecteur compatible (clip) conviennent. Vous trouverez une sélection dans les catalogues Voltcraft. Assurez-vous que la tension d'entrée ne dépasse pas 60 V DC ou 24 V AC.

Comment nettoyer l'appareil ?

Nettoyez le boîtier avec un chiffon sec et doux. N'utilisez jamais de liquides ou de détergents. Si l'appareil est très sale, vous pouvez légèrement humidifier le chiffon, mais essorez-le bien avant.

Que faire si la précision n'est pas bonne ?

Vous pouvez réétalonner l'appareil en utilisant la vis de calibrage offset (9). Plongez le capteur dans un mélange eau-glace (0°C), attendez une minute, puis ajustez la vis jusqu'à obtenir 0°C sur l'écran. Pour une précision optimale, utilisez un thermoétalonneur.

MODE D'EMPLOI K102 VOLTCRAFT

Thermomètre de poche numérique

(F) NOTICE D'EMLPOI Seite 23 - 32

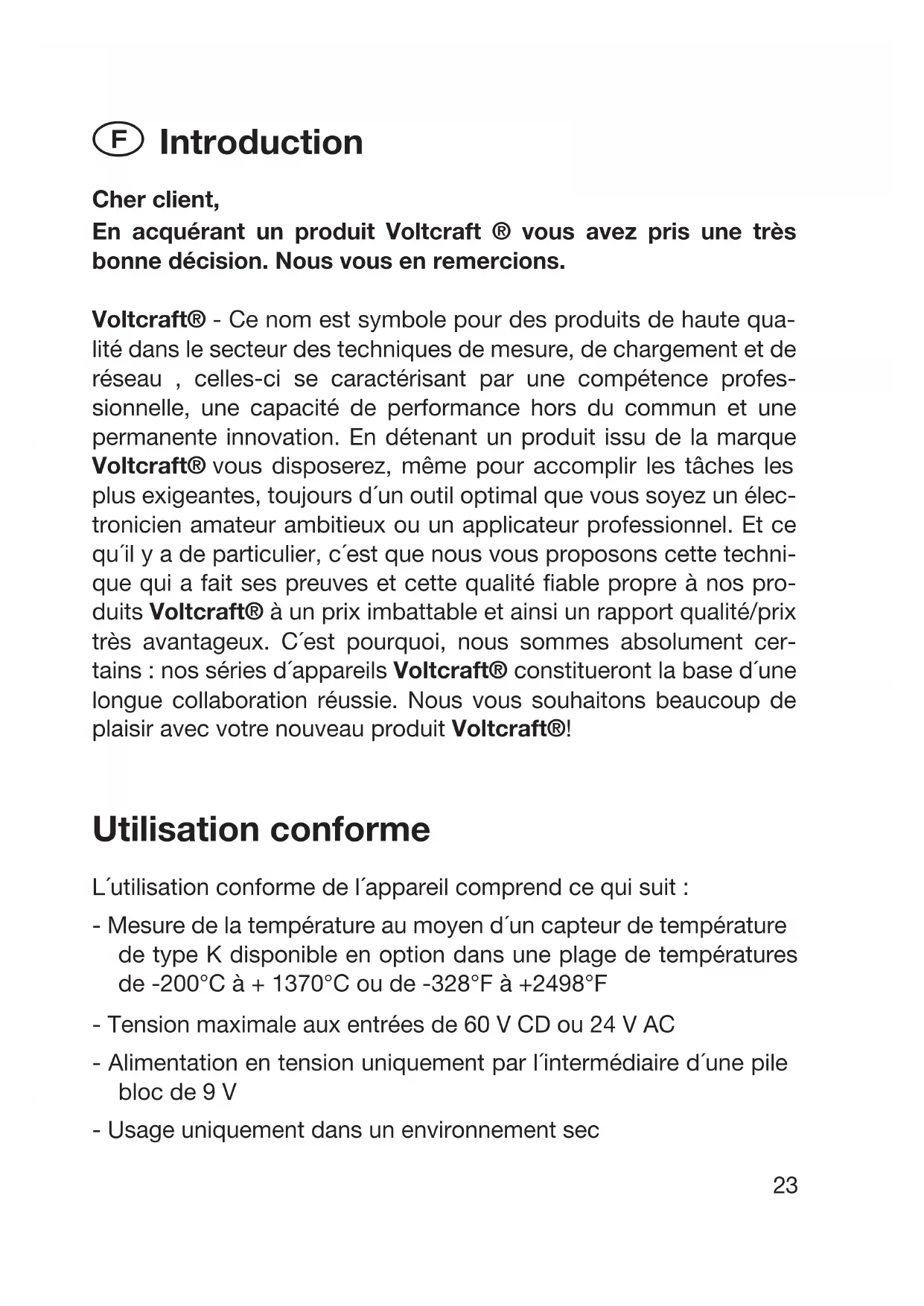

Ce mode d'emploi est une publication de la société Voltcraft®, Lindenweg 15, D-92242 Hirschau/Allemagne, Tél. [phone] (www.voltcraft.de).

Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données), nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits.

Ce mode d'emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve de modifications techniques et de l'équipement.

Le présent mode d'emploi fait partie intégrante du produit. Il comporte des directives importantes pour la mise en service et la manipulation de l'appareil. Tenir compte de ces remarques, même en cas de transfert du produit à un tiers.

Conserver ce mode d'emploi afin de pouvoir le consulter à tout moment.

En acquérant un produit Voltcraft® vous avez pris une très bonne décision. Nous vous en remercions.

Voltcraft® - Ce nom est symbole pour des produits de haute qualité dans le secteur des techniques de mesure, de chargement et de réseau, celles-ci se caractérisant par une compétence professionnelle, une capacité de performance hors du commun et une permanente innovation. En détenant un produit issu de la marque Voltcraft®, vous disposerez, même pour accomplir les tâches les plus exigeantes, toujours d'un outil optimal que vous soyez un électronicien amateur ambitieux ou un applicateur professionnel. Et ce qu'il y a de particulier, c'est que nous vous proposons cette technique qui a fait ses preuves et cette qualité fiable propre à nos produits Voltcraft® à un prix imbattable et ainsi un rapport qualité/prix très avantageux. C'est pourquoi, nous sommes absolument certains : nos séries d'appareils Voltcraft® constitueront la base d'une longue collaboration réussie. Nous vous souhaitons beaucoup de plaisir avec votre nouveau produit Voltcraft®!

Utilisation conforme

L'utilisation conforme de l'appareil comprend ce qui suit :

• Mesure de la température au moyen d'un capteur de température de type K disponible en option dans une plage de températures de -200°C à +1370°C ou de -328°F à +2498°F
• Tension maximale aux entrées de 60 V DC ou 24 V AC
• Alimentation en tension uniquement par l'intermédiaire d'une pile bloc de 9 V
• Usage uniquement dans un environnement sec

Toute utilisation autre que celle décrite précédemment provoque l’endommagement de ce produit. De plus, elle entraîne des risques de court-circuit, d’incendie, d’électrocution, etc. Il est interdit de transformer, de modifier l’ensemble de l’appareil et d’ouvrir le boîtier!

Observer impérativement les consignes de sécurité !

Consignes de sécurité

Tout dommage résultant d'un non-respect des présentes instructions a pour effet d'annuler la garantie ! Nous déclinons toute responsabilité pour les dommages consécutifs !

Dans ce mode d'emploi, un point d'exclamation placé dans un triangle signale les informations importantes. Avant la mise en service, veuillez lire l’intégralité du mode d’emploi.

Pour des raisons de sécurité et d'homologation (CE), il est interdit de transformer ou de modifier de son propre chef le thermomètre de poche.

Ne dépassez jamais les grandeurs d'entrée maximales.

Dans les installations industrielles, il convient d'observer les consignes de prévention d'accidents relatives aux installations et moyens d'exploitation, édictées par les syndicats professionnels.

L'appareil ne doit pas être laissé à portée des enfants.

Si vous deviez avoir des questions pour lesquelles vous ne trouvez pas de réponses dans le présent mode d'emploi, contactez un spécialiste ou notre service d'informations techniques.

Description du produit

Les thermomètres K101 et K102 sont des appareils résistants et précis permettant de mesurer les températures à l'aide de thermocouples de type K, en vente en option. Tous les thermocouples de type K d'usage dans le commerce équipés d'un clip peuvent être raccordés aux appareils. Vous trouverez dans nos catalogues une sélection de thermocouples les plus divers (capteur de température). Le K101 dispose d'une voie d'entrée, le K102 de deux voies d'entrée pour les thermocouples.

Le domaine de températures maximum de ces appareils est de -200°C à 1370°C ou de +328°F à +2498°F, mais il dépend toutefois du capteur de température.

Contenu de la livraison

Thermomètre de poche numérique Pile bloc de 9 V Notice d'utilisation

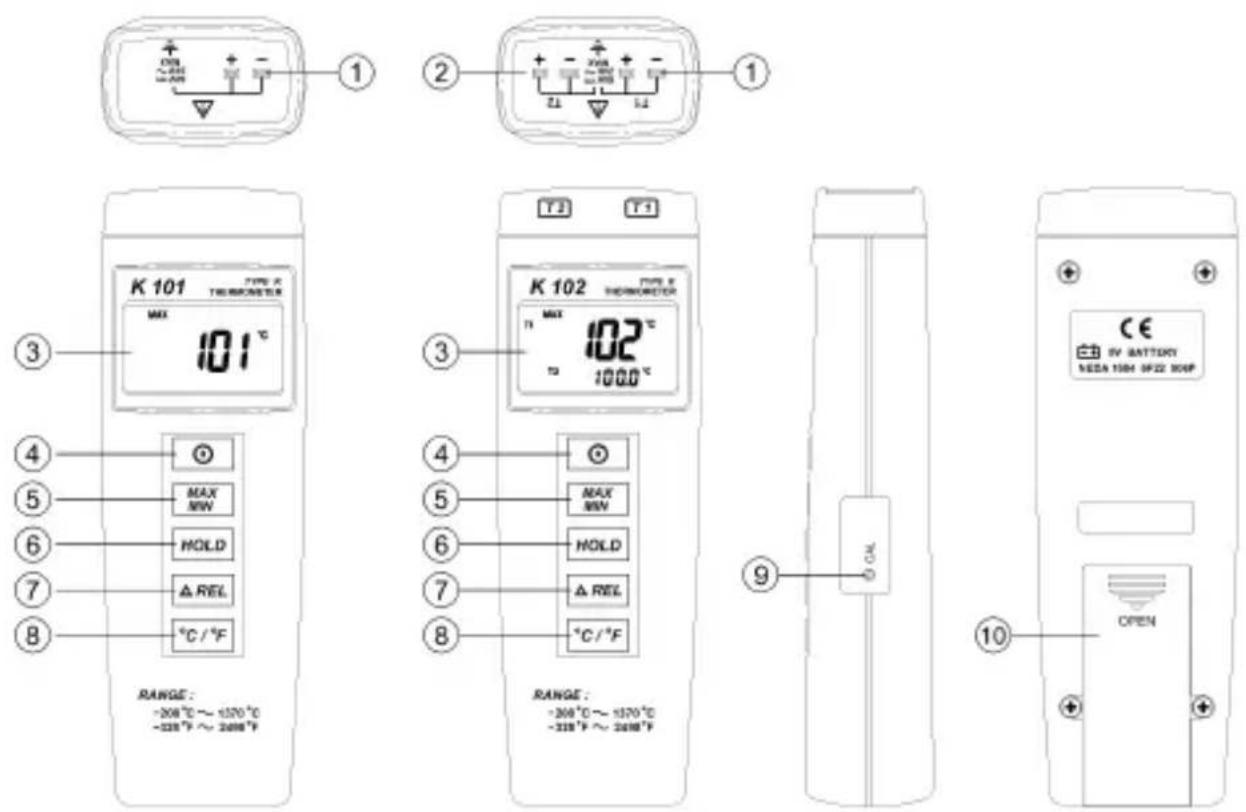

Désignation individuelle

1. Entrée type T1 K 6. Touche « Hold »
2. Entrée type T1 K

(seulement pour K102) 7. Touche « Relatif »

1. Ecran LCD 8. Commutation de °C / °F
2. Touche Marche/Arrêt 9. Vis de calibrage offset
3. Touche « Min/Max » 10. Logement des piles

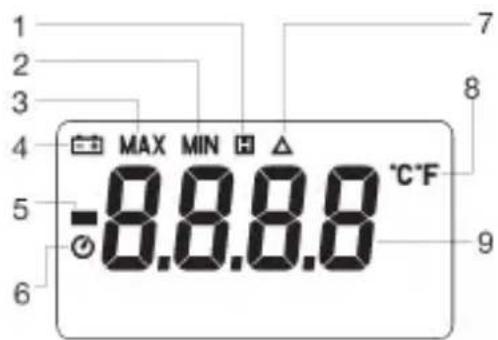

Écran à cristaux liquides (LCD)

1 2 3 4 5 6 MAX MIN + △ -8.8.8.8 °C·F 7 8 9

1. Affichage Data Hold
2. Affichage désactivation automatique
3. Affichage Valeur minimale 7. Affichage Relatif
4. Affichage Valeur maximale 8. Affichage °C / °F
5. Affichage Pile usée 9. Affichage de température Voie 1
6. Affichage Température en

dessous de zéro 10. Affichage de température Voie 2 (uniquement pour K102)

Mise en place / remplacement des piles

Le thermomètre de poche requiert une pile bloc de 9 V pour fonctionner. Lorsque la pile est usée, le message suivant s'affiche sur l'écran LCD : „Low Batt“ (batterie faible) „(4). Remplacez la pile, un affichage correct ne pouvant être garanti lorsque la pile est usée.

Pour remplacer la pile, procédez comme suit :

• Débranchez l'appareil du/des capteur(s) de température et arrêtez-le.
• Faites coulisser vers le bas le couvercle du logement des piles pour l'ouvrir.
• Retirez la pile usée et remplacez-la par une neuve de type identique.
• Remplacez le couvercle du logement des piles sur l'appareil.

Ne laissez pas les piles à la portée de tous. Les enfants risqueraient de les avaler. En cas de contact avec la peau, les piles qui fuient ou sont endommagées peuvent occasionner des brûlures par acide. Ne jetez pas les piles dans le feu !

Remarque concernant la protection de l'environnement

Le décret relatif aux batteries usagées impose au consommateur final de restituer toutes les piles et tous les accumulateurs usés (des piles bouton aux batteries au plomb).

Vous pouvez retourner gratuitement toute pile et accumulateur usagés à nos succursales ou à notre centrale à Hirschau, soit aux centres de récupération communaux (centres de recyclage des matériaux) qui sont tenus de vous les reprendre.

Contribuez, vous aussi, à la protection de l'environnement !

Mise en marche/arrêt

Appuyez sur le bouton Marche/Arrêt (4) pour mettre en marche et arrêter le thermomètre de poche.

Raccordement des capteurs de température

Branchez un capteur de température en vente dans le commerce de type K aux entrées T1 (1) et T2 (2) (uniquement pour le K102). En cas de défectuosité ou de non branchement du capteur, le message « ---» apparaît sur l'écran LCD.

Veillez à ce que la tension maximale aux entrées ne dépasse pas 60VCC ou 24V CA !

Choix de l'unité de température °c / °f

Après avoir allumé le thermomètre, la valeur de température s'affiche en degré Celsius. En appuyant sur la touche °C/°F (8) vous changez l'unité de température en degré Fahrenheit. Appuyez de nouveau sur la touche °C/°F (8) pour afficher la température en degré Celsius.

Fonction « data hold

Le thermomètre de poche est équipé d'une fonction Data Hold qui permet de « fixer » la valeur de température actuelle sur l'écran. Appuyez sur la touche Hold (6) pour fixer la valeur de température. Le symbole « H (1) pour Hold » apparaît sur l'écran LCD lorsque la fonction Data Hold est activée. Le thermomètre de poche continue d'enregistrer en arrière-plan les valeurs de températures actuelles. Pour désactiver la fonction Data Hold, appuyez de nouveau sur la touche Hold (6) – le symbole « H (1) » disparaît. La valeur de température actuelle s'affiche de nouveau sur l'écran LCD.

Nota : Lors de l'activation de la fonction Data Hold, les fonctions « Relatif » et « MIN/MAX », ainsi que la commutation °C/°F ne sont pas disponibles.

Fonction « relative

Le thermomètre de poche est équipé d'une fonction dite « Relatif ». En appuyant sur la touche « ΔRel » (7), le thermomètre de poche mémorise la valeur de température. La différence par rapport à la valeur de température retenue s'affiche sur l'écran LCD. Appuyez de nouveau sur la touche « ΔRel » (7) pour désactiver la fonction « Relatif ».

Fonction « max/min

Le thermomètre de poche est équipé d'une fonction dite « Max/min » qui permet de mémoriser simultanément la valeur de température minimum (min) et maximum (max) pendant une mesure. Vous avez ainsi la possibilité de contrôler tous les processus. Vous accédez à la fonction « Max/min » en appuyant sur la touche correspondante (5). En appuyant à plusieurs reprises sur cette touche « Max/min »

» (5), vous pouvez permuter entre les différentes températures (min/max/actuelle).

Après avoir activé cette fonction, la valeur de température survenue la plus élevée s'affiche pour le mode «Max» (3), la plus faible pour le mode «MIN» (2). Lorsque « MAX MIN » clignote simultanément sur l'écran LCD, la valeur de température actuelle s'affiche – les valeurs minimum et maximum sont cependant actualisées et mémorisées.

Pour quitter cette fonction, appuyez sur la touche «Max/min» et maintenez-la enfoncée pendant environ 2 secondes.

Désactivation automatique

Pour des raisons d'économie de piles, l'appareil est équipé d'une fonction "Auto power OFF" (désactivation automatique) qui permet de désactiver automatiquement l'appareil en cas de non-utilisation de celui-ci pendant environ 30 minutes. La désactivation automatique est activée dès la mise en marche du thermomètre de poche. La désactivation automatique activée est signalisée sur l'écran LCD par l'affichage de l'auto power off « »

Pour désactiver cette fonction, mettez le thermomètre de poche hors tension. Maintenez la touche « Hold » (6) enfoncée et remettez le thermomètre de poche en marche. La désactivation automatique est mise hors service, l'affichage auto power off « » disparaît.

Étalonnage

Le thermomètre de poche est étalonné par l'usine. Il peut être ajusté au capteur de température respectif pour des mesures précises. Pour cela, maintenez le capteur de température dans un récipient rempli d'eau glacée (0°C). Vérifiez, une minute après, l'affichage du thermomètre de poche. Si l'affichage devait indiquer une valeur autre que 0°C, vous pouvez l'adapter en tournant la vis de calibrage offset (9). Le thermomètre peut également être réglé à l'aide de thermoétalonneurs.

Maintenance et nettoyage

Nettoyez de temps en temps le boîtier à l'aide d'un chiffon sec. N'utilisez en aucun cas des produits liquides ou des détergents ! Une maintenance ou une réparation doivent uniquement être effectuées par un technicien spécialisé.

Retirez les piles de l'appareil en cas de non-utilisation prolongée.

Élimination des éléments usés

Suite à une défectuosité, il convient de procéder au rejet de l'appareil devenu inutilisable, conformément aux prescriptions légales en vigueur.

Caractéristiques techniques

Plage de mesure des températures : de -200°C à +1 370°C

$$ : \mathrm{de} - 2 0 0, 0 0 ^ {\circ} \mathrm{C} \text {à} + 1 3 7 0, 0 0 ^ {\circ} \mathrm{C} $$

Résolution : de -200°C à +200°C = 0,1°C

$$ : \mathrm{de} + 2 0 0 ^ {\circ} \mathrm{C} \text {à} + 1 3 7 0 ^ {\circ} \mathrm{C} = 1 ^ {\circ} \mathrm{C} $$

$$ : \mathrm{de} - 3 2 8 ^ {\circ} \mathrm{F} \text {à} + 2 0 0 ^ {\circ} \mathrm{F} = 0, 1 ^ {\circ} \mathrm{F} $$

$$ : \mathrm{de} + 2 0 0 ^ {\circ} \mathrm{F} \text {à} + 2 4 9 8 ^ {\circ} \mathrm{F} = 1 ^ {\circ} \mathrm{F} $$

Tension d'entrée max. : 60V DC ou 24V AC

Conditions ambiantes

Service : de 0°C à +50°C (de 32°F à

$$ 122^{\circ}\mathrm{F});0 - 80\% \mathrm{RH} $$

Stockage : de -10°C à +60°C (de 14°F à

$$ 140^{\circ}\mathrm{F}); 0 - 80 \% \mathrm{RH} $$

Taux de mesure : 0,6 mesures par seconde

Entrées : 1 (K101) ; 2 (K102) pour les

thermocouples de type K

Alimentation électrique : Pile bloc de 9V

Dimensions : (L x l x p) 164 x 54 x 34 mm

Poids : env. 180g (piles comprises)

Degrés de précision (Pour 23°C +/-5°C)

Gamme de mesure Précision

de -200°C à +200°C ± (0,3% de l'affichage + 1°C)

de +200°C à +400°C ± (0,5% de l'affichage + 1°C)

de +400°C à +1 370°C ± (0,3% de l'affichage + 1°C)

de -328°F à -200°F ± (0,5% de l'affichage +2°F)

de -200°F à +200°F ± (0,3% de l'affichage +2°F)

de +200°F à +400°F ± (0,5% de l'affichage +2°F)

de +400°F à +2498°F ± (0,3% de l'affichage +2°F)

Coefficient de température

Pour chaque degré Celsius inférieur à +18°C et supérieur à +28°C, il faut additionner la tolérance de précision suivante pour des températures ambiantes de 0°C à +18°C et de 28°C à +50°C : 0,01% de l'affichage +0,03°C ou 0,01% de l'affichage +0,06°F

Indication ! Les précisions susmentionnées se rapportent au thermomètre de poche, elles n'incluent pas la tolérance de mesure des capteurs de température qui y sont raccordés.
