Type de produit	Enceinte acoustique encastrable
Marque	Sonus Faber
Modèle	ARENA (série comprenant Arena 30, Arena 20, Arena S15 et diffuseur plafond)
Utilisation	Installation dans un mur ou un plafond
Contenu de l'emballage (version murale)	Enceinte, cadre, gabarit de coupe, couverture de protection, grilles en tissu, vis, cache-vis
Contenu de l'emballage (version plafond)	Diffuseur, grilles en tissu, câble de sécurité, capot de protection, deux supports, vis
Poids maximal par enceinte	Jusqu'à 20 kg (selon consignes de manipulation)
Impédance	8 ohms (estimation)
Sensibilité	89 dB (estimation)
Puissance recommandée	50 à 200 W (estimation)
Réponse en fréquence	50 Hz – 25 kHz (estimation)
Entretien	Nettoyage avec un pinceau doux et un chiffon humide ; ne pas utiliser de produits agressifs
Sécurité	Tenir les enfants à plus de 50 cm ; éviter les champs magnétiques forts ; respecter la polarité
Garantie	2 ans standard, prolongeable par enregistrement sur le site Sonus Faber
Assistance	Contacter le revendeur ou le service client Sonus Faber ([e-mail])
Fixation	Murale : cadre avec ailettes métalliques ; plafond : supports et câble de sécurité
Type de câble	Câble audio de qualité (non fourni)
Réparabilité	Ne pas démonter soi-même ; contacter un centre agréé Sonus Faber

FOIRE AUX QUESTIONS - ARENA Sonus Faber

Comment installer l'enceinte Arena dans un mur ?

Pour installer l'enceinte dans un mur, utilisez le gabarit fourni pour marquer la zone de coupe. Découpez le trou, connectez les câbles audio en respectant la polarité, insérez le cadre, poussez les ailettes métalliques, vissez le cadre, puis insérez et vissez l'enceinte. Refermez avec les cache-vis. Assurez-vous que la surface supporte le poids.

Comment installer l'enceinte Arena dans un plafond ?

Pour une installation au plafond, vissez les deux supports au plafond à la distance indiquée par le gabarit. Connectez les câbles audio à l'enceinte, insérez l'enceinte et serrez les vis de chaque côté. Réglez la hauteur et l'inclinaison, puis fixez le câble de sécurité à une structure solide.

Quel type de câble utiliser pour connecter l'enceinte ?

Utilisez un câble audio de qualité adapté à la puissance de l'enceinte. Respectez impérativement la polarité (+ et -) et effectuez les branchements appareils éteints.

Comment nettoyer l'enceinte sans l'endommager ?

Pour le nettoyage, utilisez un pinceau doux pour la poussière et un chiffon humide pour les surfaces métalliques ou en verre. N'utilisez jamais de produits chimiques agressifs comme l'acétone, l'alcool ou les abrasifs.

Quelle est la garantie du produit ?

Les enceintes Sonus Faber bénéficient d'une garantie standard de 2 ans contre les défauts de fabrication, à compter de la date d'achat. Conservez la preuve d'achat.

Puis-je prolonger la garantie ?

Oui, vous pouvez prolonger la période de garantie en enregistrant votre produit sur le site officiel Sonus Faber : https://www.sonusfaber.com/en/register-product/

Que faire si un composant manque dans l'emballage ?

Si un élément manque, contactez le revendeur où vous avez effectué l'achat. Vérifiez le contenu de l'emballage dès la réception.

Comment régler la hauteur et l'inclinaison de l'enceinte de plafond ?

Après avoir inséré l'enceinte dans les supports, desserrez légèrement les vis, ajustez la hauteur et l'inclinaison selon vos besoins, puis resserrez les vis. Fixez également le câble de sécurité.

Y a-t-il des précautions de sécurité à respecter ?

Oui, tenez les enfants à au moins 50 cm de l'enceinte, évitez de rester à proximité à haut volume, ne connectez pas en parallèle sur un système 100V, et respectez la polarité. Assurez-vous que la fixation est stable.

Comment contacter le service après-vente ?

Pour toute question ou problème, contactez votre revendeur, le distributeur officiel Sonus Faber de votre pays, ou envoyez un email à [e-mail].

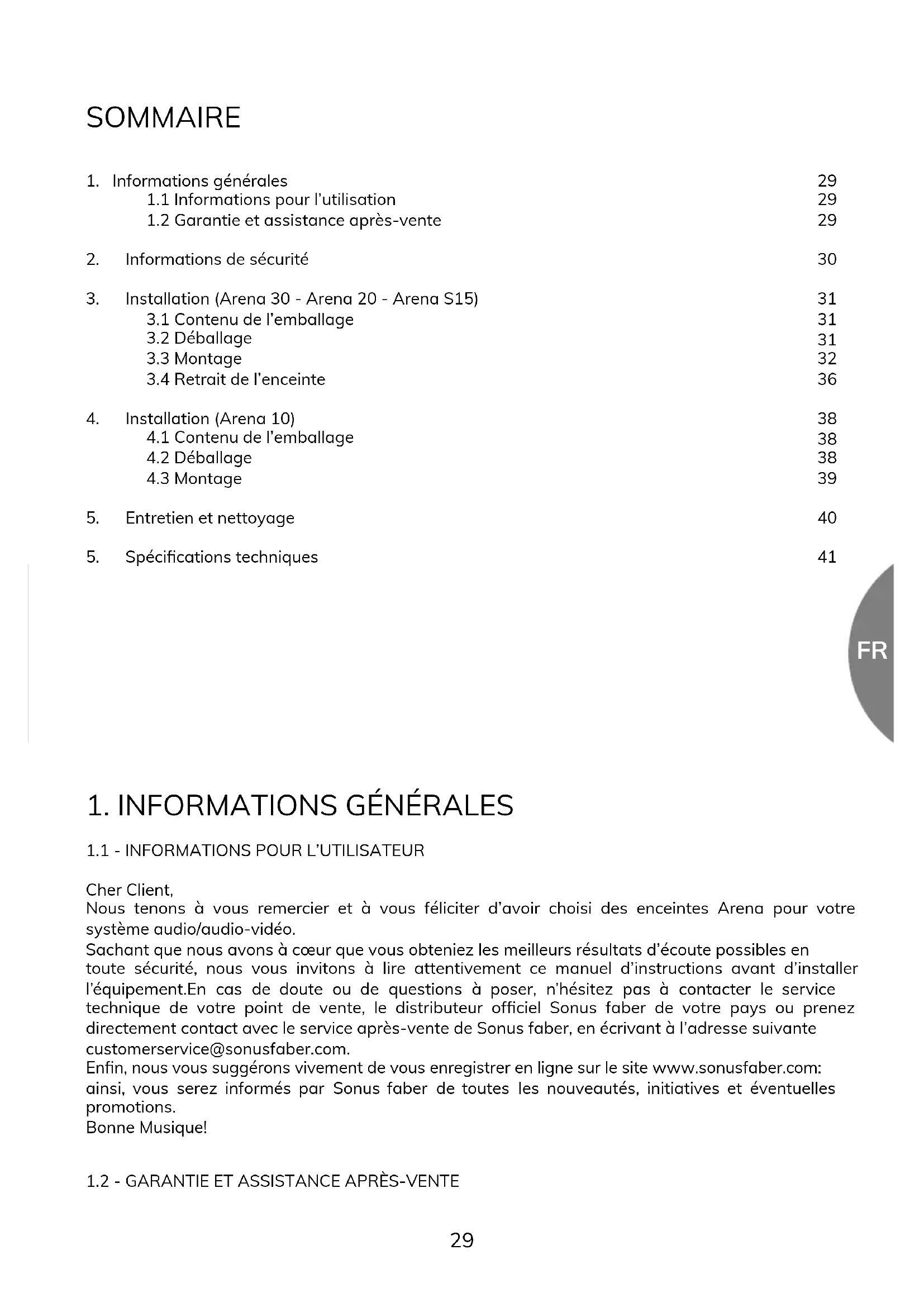

MODE D'EMPLOI ARENA Sonus Faber

1.1 Informations pour l'utilisation 29 1.2 Garantie et assistance après-vente 29

1. Informations de sécurité 30
2. Installation (Arena 30 - Arena 20 - Arena S15) 31

3.1 Contenu de l'emballage 31 3.2 Déballage 31 3.3 Montage 32 3.4 Retrait de l'enceinte 36

4.1 Contenu de l'emballage 38 4.2 Déballage 38 4.3 Montage 39

1. Entretien et nettoyage 40
2. Spécifications techniques 41

1.1 - Informations pour l'utilisateur

Nous tenons à vous remercier et à vous féliciter d'avoir choisi des enceintes Arena pour votre système audio/vidéo.

Sachant que nous avons à cœur que vous obteniez les meilleurs résultats d'écoute possibles en toute sécurité, nous vous invitons à lire attentivement ce manuel d'instructions avant d'installer l'équipement. En cas de doute ou de questions à poser, n'hésitez pas à contacter le service technique de votre point de vente, le distributeur officiel Sonus faber de votre pays ou prenez directement contact avec le service après-vente de Sonus faber, en écrivant à l'adresse suivante [e-mail].

Enfin, nous vous suggérons vivement de vous enregistrer en ligne sur le site www. sonusfaber. com : ainsi, vous serez informés par Sonus faber de toutes les nouvelles, initiatives et éventuelles promotions.

Bonne Musique!

1.2 - Garantie et assistance après-vente

Les enceintes acoustiques ont été conçues et fabriquées selon les standards de qualité les plus élevés. Toutefois, en cas de panne ou de dysfonctionnement, les produits Sonus faber sont couverts par une garantie standard contre tous les défauts de fabrication, techniques ou matériels, valable pendant deux (2) ans à compter de la date d'achat par le consommateur.

Nous vous informons qu'il est possible de prolonger la période de garantie en enregistrant votre produit sur https://www.sonusfaber.com/en/register-product/.

Pour plus d'informations, nous vous recommandons de consulter les conditions de garantie disponibles sur le site à l'adresse www. sonusfaber. com/warranty-policy.

De plus, et dans votre intérêt, nous tenons à vous rappeler ce qui suit:

• La garantie sur les enceintes acoustiques couvre les éventuels défauts de fabrication;
• Conserver le document prouvant l'achat pour pouvoir le montrer au revendeur en cas de nécessité;
• Conserver l'emballage original des enceintes acoustiques pour qu'elles puissent être transportées sans dommages en cas d'expédition après du centre assistance autorise;
• Une description du problème ou du début éventuellement rencontré doit être envoyée avec les enceintes.

La garantie sur le produit sera automatiquement annulée dans les conditions suivantes :

L'enceinte acoustique a été démontée ou modifiée par un personnel autre que celui du centre d'assistance autorisé par Sonus faber; L'enceinte acoustique a été utilisée de manière non conforme à ce qui est décrit dans ce manuel.

2. Informations de sécurité

Lire ce manuel d'instructions et le garder à portée de main pour toute consultation ultérieure. - S'assurer que la fixation au mur/faux-plafond soit suffisamment stable. Vérifier que la surface de montage soit en mesure de résister au poids de la ou des enceintes. - Pendant le fonctionnement à haut volume du système de son, éviter de rester à proximité des haut-parleurs. Cela peut provoquer des dommages permanents à l'ouie. Tenir les enfants à une distance de sécurité d'au moins 50 cm de l'enceinte. - Les haut-parleurs produisent un champ électromagnétique inoffensif pour les hommes et les animaux, mais toutefois susceptible de perturber le bon fonctionnement des appareils électroniques tels que les téléviseurs ou les moniteurs à tube cathodique, si ces derniers sont placés à proximité immédiate de l'enceinte acoustique. Le cas échéant, augmenter la distance entre ces appareils et les enceintes. - La technologie de fonctionnement des haut-parleurs se base sur les principes de l'électromagnétisme. Par conséquent, l'utilisateur devra éviter d'utiliser des appareils générant de forts champs électromagnétiques susceptibles de perturber le fonctionnement des enceintes. - Ne pas connecter les enceintes en parallèle ou directement à un système de diffusion acoustique à tension constante (100 V, 70,7 V ou similaires). Cela pourrait impliquer une surcharge du système et endommager l'enceinte et/ou l'amplificateur. - Ne pas positionner les câbles audios et les câbles de l'alimentation électrique à proximité les uns des autres. Un champ électromagnétique existe à proximité des câbles d'alimentation et pourrait causer un bourdonnement désagréable. Le cas échéant, éloigner les câbles audio et d'alimentation les uns des autres. - Les branchements doivent être effectués avec les appareils éteints. Veiller à respecter la polarité des bornes lors du branchement. - Connecter l'enceinte à une source certifiée PS1 conformément à la norme CEI 62368-1.

3.1 - Contenu de l'emballage

• Enceinte
• Cadre
• Gabarit pour le trou
• Couverture de protection
• Boîte d'accessoires: grilles en tissu, vis, cache-vis.

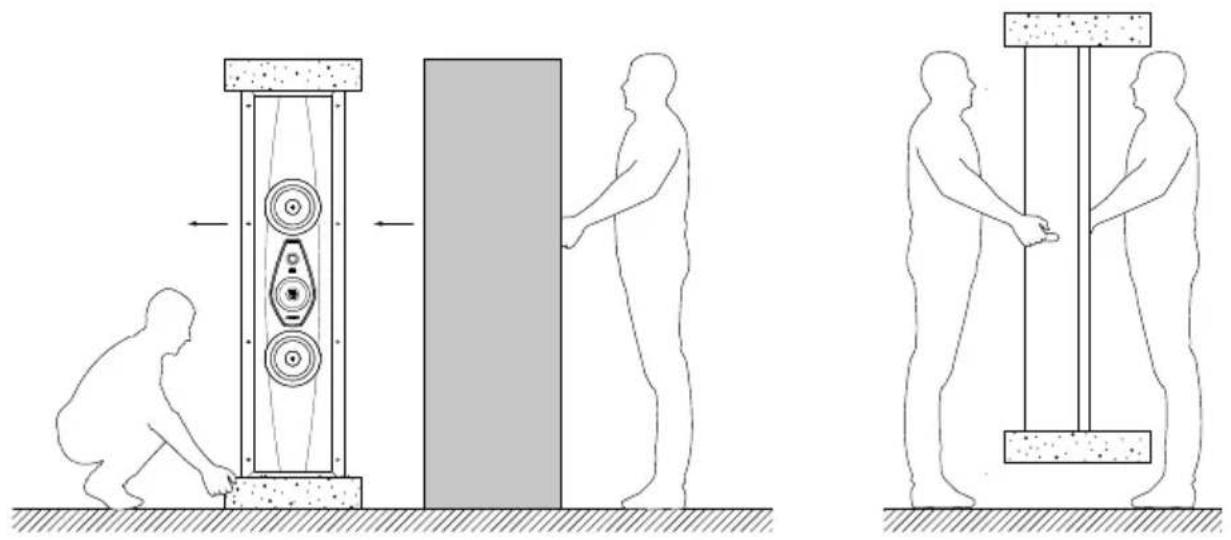

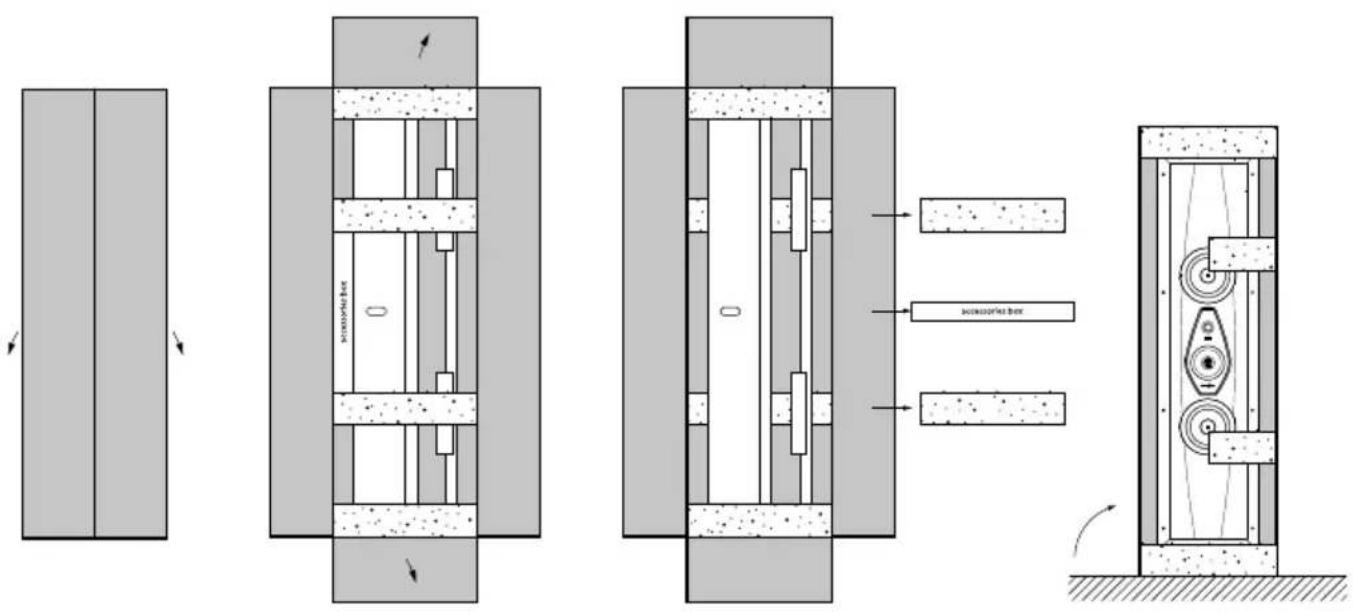

3.2 - DEBALLAGE

Procéder au déballage comme indiqué ci-dessous.

Suivre les indications suivantes générales:

Il est conseillé de déballer les produits le plus près possible de leur emplacement final. Utiliser un cutter pour ouvrir le paquet. Éviter d'insérer la lame à fond pour éviter d'endommager le contenu. - Conserver les emballages pour tout événementuel transport futur. - Ne pas porter de montre, bracelets, bagues, etc. afin d'éviter de rayer les enceintes acoustiques et leurs finitions. De même, faire attention à protéger les enceintes contre d'éventuelles parties métalliques des vêtements, telles que des fermetures éclair, des boutons, des boucles, des rivets, etc. - Vérifier le contenu de l'emballage. Si un ou plusieurs de ces éléments font défaut, contacter le revendeur où l'achat a été effectué. Veiller à ne pas toucher les haut-parleurs lors du déballage.

Pour une manipulation en toute sécurité des enceintes, il est fortement recommandé de suivre les instructions fournies dans le tableau ci-dessous:

Jusqu'à 20 kg Une personne
De 20 kg à 40 kg Au moins 2 personnes
De 40 kg à 60 kg Au moins 3 personnes
De 60 kg à 80 kg Au moins 4 personnes

Tenir solidement les enceintes acoustiques avec les deux mains pour éviter de les faire tomber!

Les matériaux d'emballage peuvent polluer. Ne pas jeter ces matériaux parmi les déchets domestiques. Ils doivent être consignés auprès d'un centre de collecte et de recyclage des déchets.

Ne pas laisser les matériaux d'emballage à portée des enfants! Possibilité d'asphyxiation ou d'étouffement à cause d'ingestion.

En cas d'utilisation de pied, celui-ci ne peut être utilisé qu'avec les enceintes pour lesquelles il a été conçu. L'utilisation avec d'autres modèles d'enceintes peut entraîner des dommages et des blessures.

3.3 - Montage

3.3.1 - MARQUER LA ZONE DE COUPE SUR LE MUR EN UTILISANT LE GABARIT FOURNI EN DOTATION. DÉCOUPER LE LONG DU PÉRIMÉTRE TRACÉ

S'assurer à l'avance que la zone de coupe se situe entre les deux montants. Pour que le système de fixation fonctionne correctement, dévelopir une distance d'au moins 4 cm entre le bord latéral du trou et le montant le plus proche.

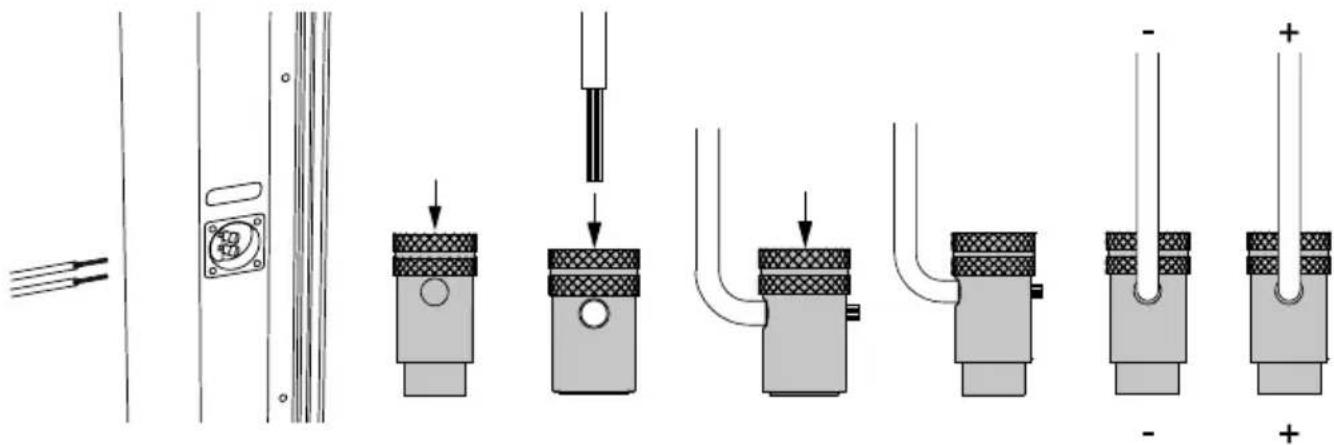

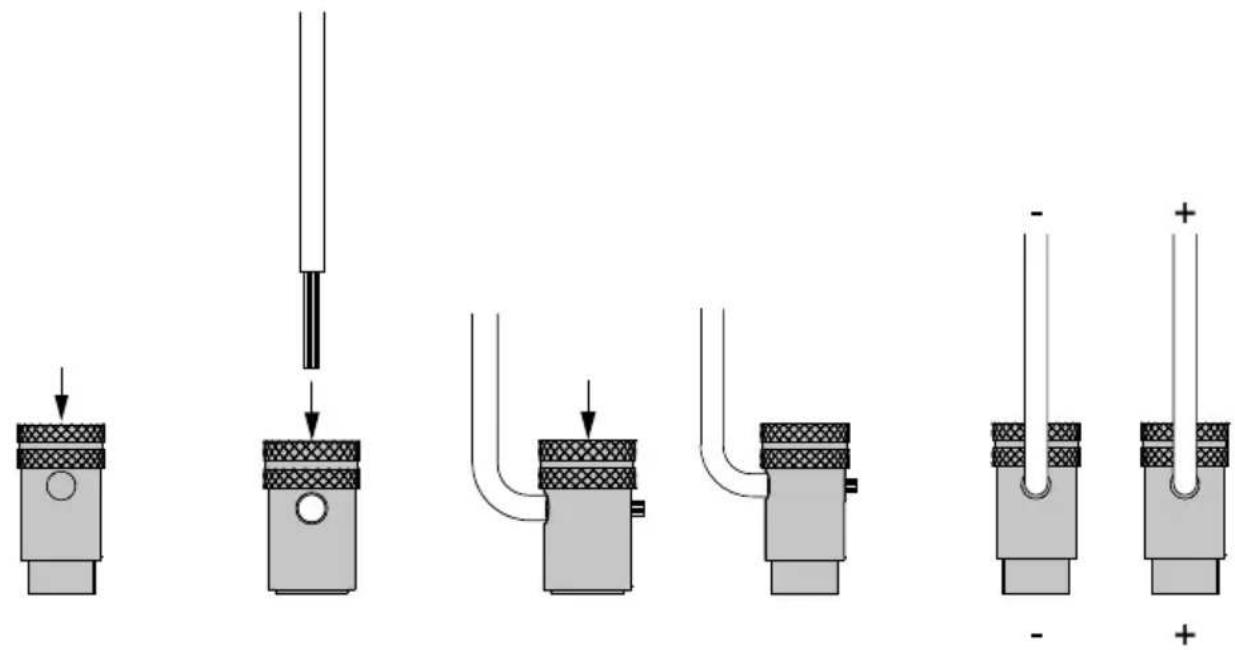

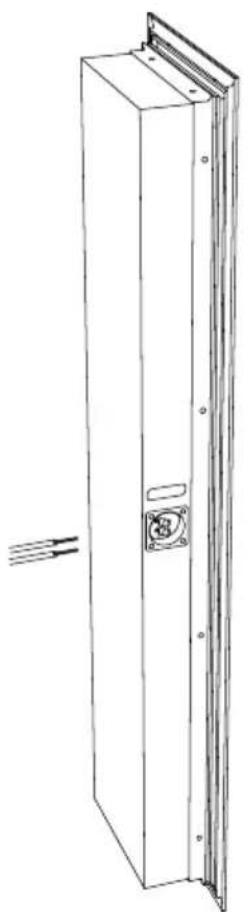

3.3.2 - Connecter les câbles AUDIO à l'enceinte

Veiller à respecter la polarité des bornes lors du branchement.

Les branchements doivent être effectués avec les appareils éteints!

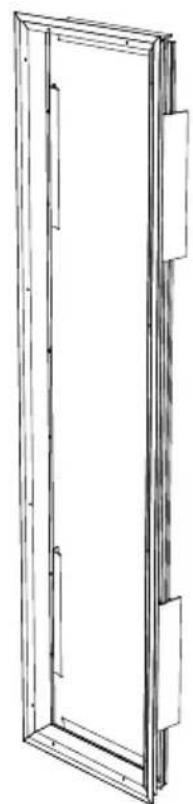

3.3.3 - INSÉRER LE CADRE DANS LE TROU PRATIQUE

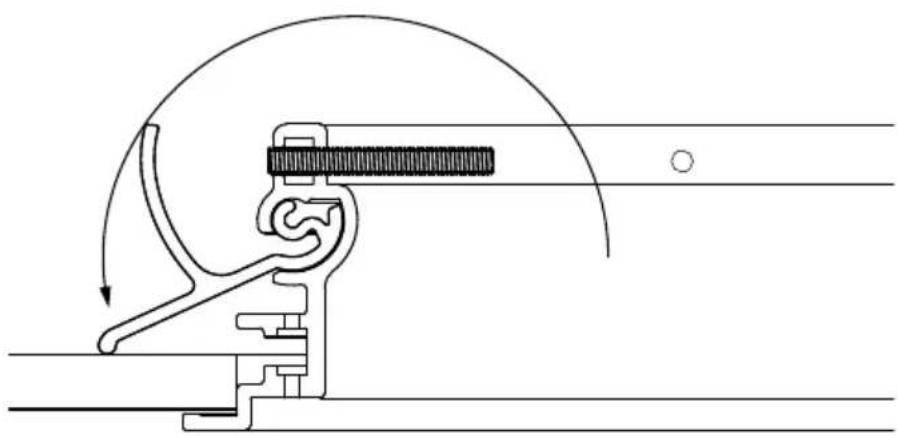

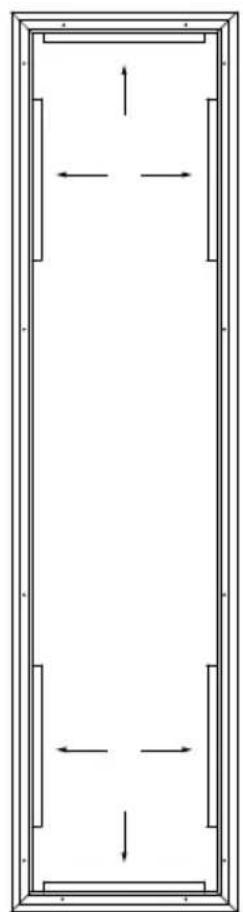

3.3.4 - POUSSER LES Ailettes METALLIQUES EN CONTACT AVEC LA PAROI INTÉRIEURE

Retirer les élastiques de blocage de position.

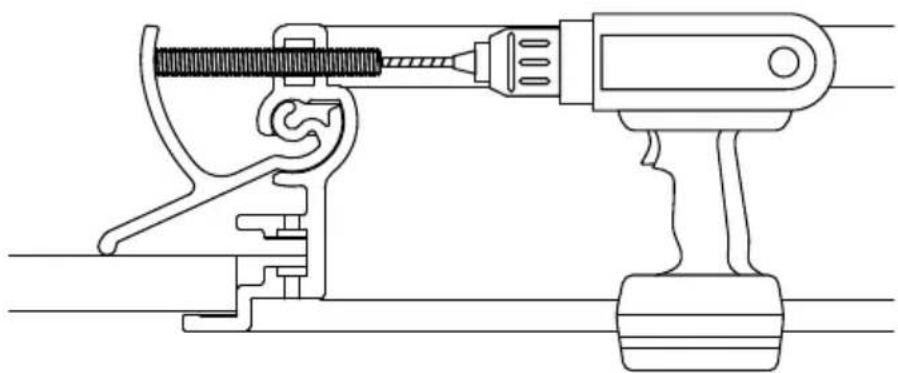

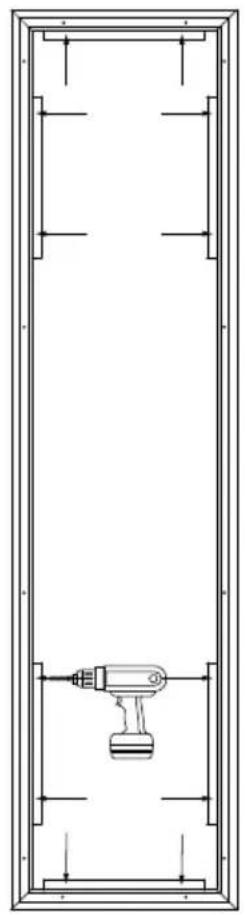

3.3.5 - VISSER le CADRE

Visser complètement les vis de fixation sans forcer afin d'éviter d'endommager le système de blocage.

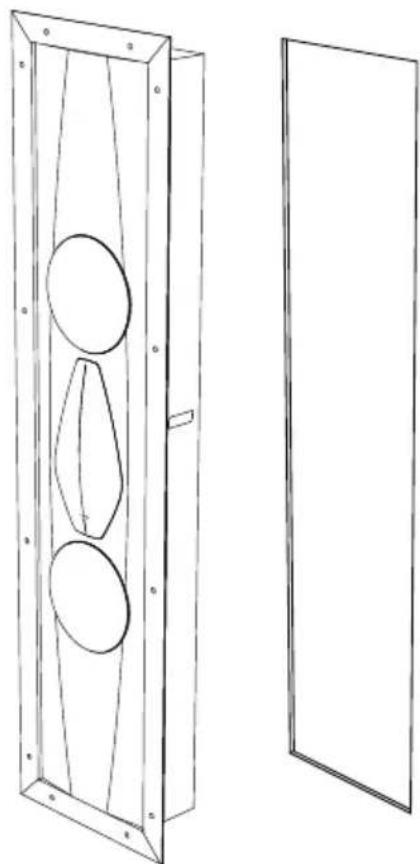

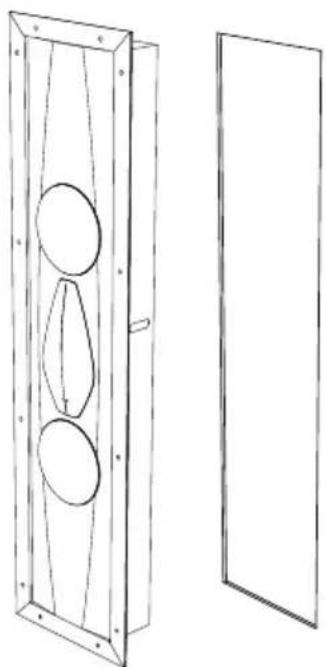

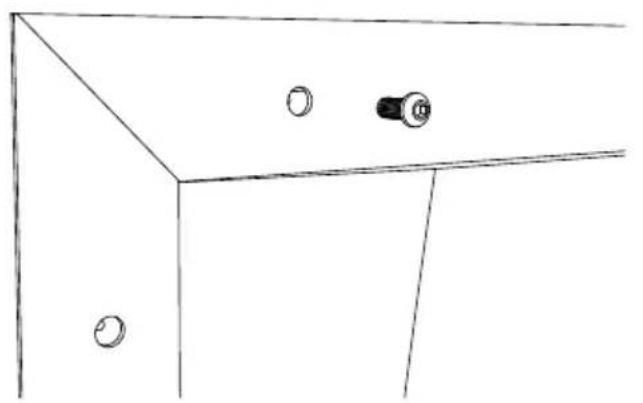

3.3.6 - Insérer l'enceinte acoustique dans le CADRE

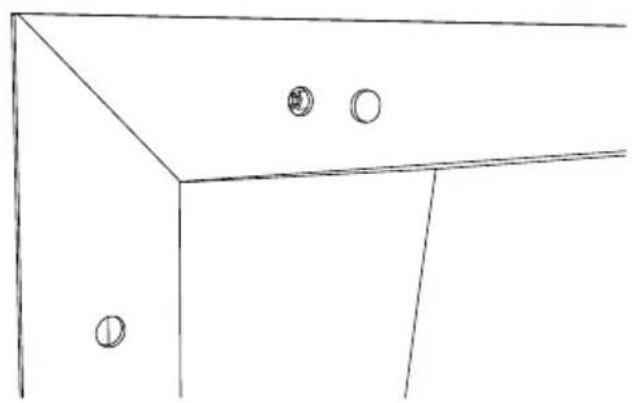

3.3.7 - VISSER L'ENCEINTE AU CADRE ET FERMER AVEC LES Cache-VIS

3.4 - RETRAIT DE L'ENCEINTE 3.4.1 - DEVISSER L'ENCEINTE DU CADRE

3.4.2 - DECONNECTER LES CÂBLES AUDIO DE L'ENCEINTE

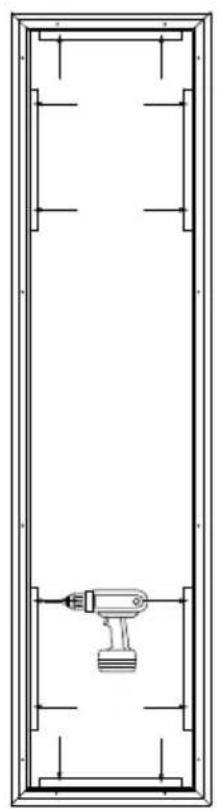

3.4.3 - Devisser le CADRE et alignner les ailettes metalliques retirer le CADRE du MUR

Effectuer l'opération avec les appareils éteints!

4.1 - Contenu de l'emballage

Diffuseur Grilles en tissu - Câble de sécurité - Capot de protection - Boîte d'accessoires : deux supports, vis.

4.2 - DEBALLAGE

Procéder au déballage comme indiqué ci-dessous.

Suivre les indications suivantes générales:

Il est conseillé de déballer les produits le plus près possible de leur emplacement final. Utiliser un cutter pour ouvrir le paquet. Éviter d'insérer la lame à fond pour éviter d'endommager le contenu. - Conserver les emballages pour tout événementuel transport futur. - Ne pas porter de montre, bracelets, bagues, etc. afin d'éviter de rayer les enceintes acoustiques et leurs finitions. De même, faire attention à protéger les enceintes contre d'éventuelles parties métalliques des vêtements, telles que des fermetures éclair, des boutons, des boucles, des rivets, etc. - Vérifier le contenu de l'emballage. Si un ou plusieurs de ces éléments font défaut, contacter le revendeur où l'achat a été effectué. Veiller à ne pas toucher les haut-parleurs lors du déballage.

Pour une manipulation en toute sécurité des enceintes, il est fortement recommandé de suivre les instructions fournies dans le tableau ci-dessous:

Jusqu'à 20 kg Une personne
De 20 kg à 40 kg Au moins 2 personnes
De 40 kg à 60 kg Au moins 3 personnes
De 60 kg à 80 kg Au moins 4 personnes

Tenir solidement les enceintes acoustiques avec les deux mains pour éviter de les faire tomber!

Les matériaux d'emballage peuvent polluer. Ne pas jeter ces matériaux parmi les déchets domestiques. Ils doivent être déposés auprès d'un centre de collecte et de recyclage des déchets.

Ne pas laisser les matériaux d'emballage à portée des enfants! Possibilité d'asphyxie ou d'étouffement à cause d'ingestion.

En cas d'utilisation de pied, celui-ci ne peut être utilisé qu'avec les enceintes pour lesquelles il a été conçu. L'utilisation avec d'autres modèles d'enceintes peut entraîner des dommages et des blessures.

4.3 - Montage

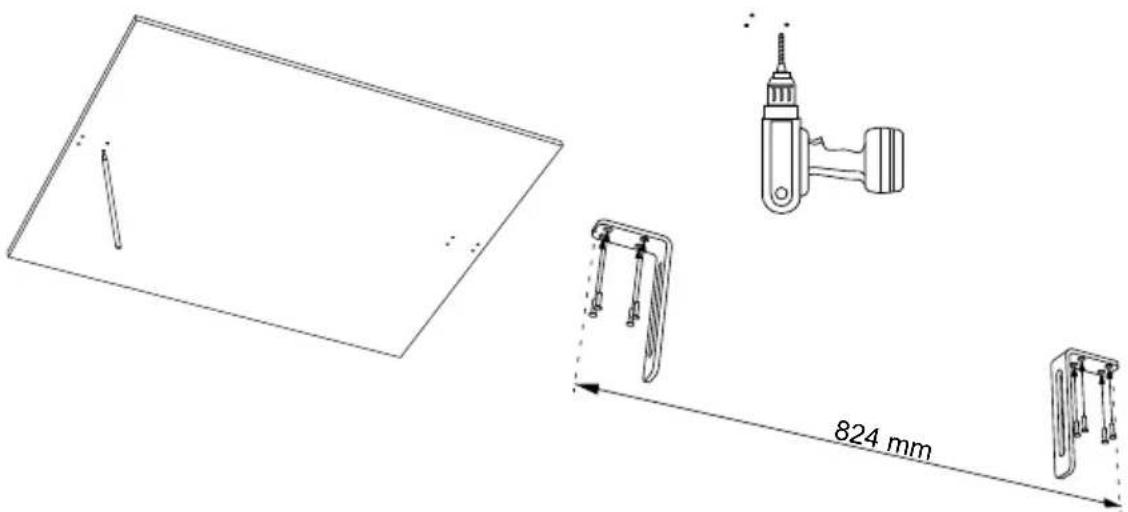

4.3.1 - VISSER LES DEUX SUPPORTS AU PLAFOND À LA DISTANCE INDIQUÉE PAR LE GABARIT FOURNI

4.3.2 - CONNECTER LES CÂBLES AUDIO À L'ENCEINTE

Veiller à respecter la polarité des bornes lors du branchement.

Les branchements doivent être effectués avec les appareils éteints!

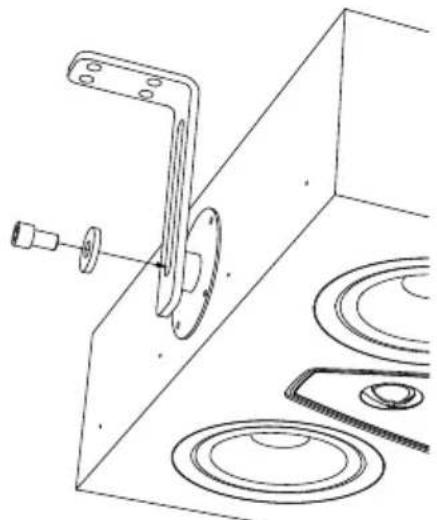

4.3.3 - INSÉRER L'ENCEINTE ET SERRER LA VIS ET LA RONDELLÉ DES DEUX CÔTÉS

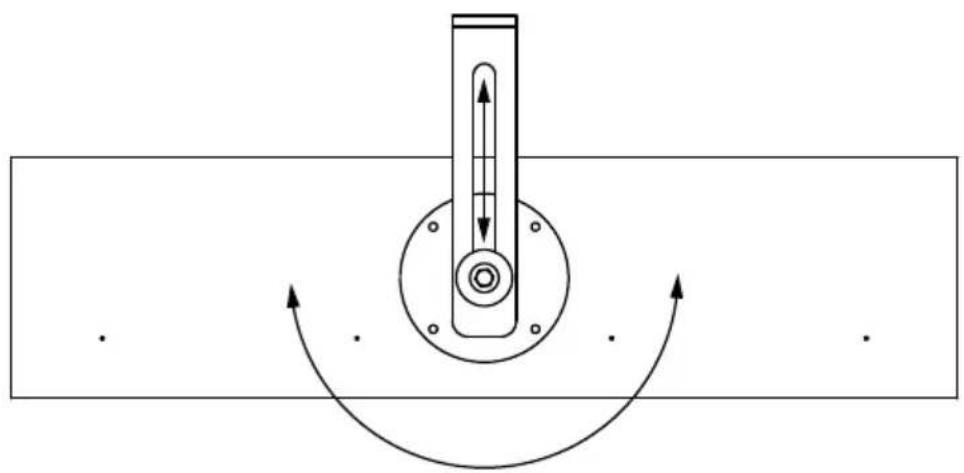

4.3.4 - RÉGLER LA HAUTEUR ET L'INCLINAISON DE L'ENCEINTE, PUIS SERRER EN FIXANT LA VIS

4.3.5 - VISSER LE CABLE DE SÉCURITÉ À L'ENCEINTE ET LE FIXER À UNE STRUCTURE SÉCURISÉE

Effectuer l'opération avec les appareils éteints!

5. Entretien et nettoyage

Les enceintes ne nécessitent pas d'entretien spécial autre qu'un nettoyage régulier général.

S'il y a de la poussière sur le meuble, les panneaux frontaux et les haut-parleurs, utiliser un pinceau doux en faisant très attention de ne pas endommager les membranes délicates des haut-parleurs. Pour nettoyer les surfaces métalliques et en verre, utiliser le chiffon et le liquide fourni en notation (le cas échéant). Ne pas utiliser de produits chimiques agressifs à bases fortes telles que l'acétone, le trichloréthylène, les acides, les abrasifs, les dégraissants forts, l'alcool, le citron ou le vin.

Ces attentions garderont les enceintes acoustiques en parfait état pendant de nombreuses années. Le temps contribuera à améliorer le son du fait du rôle des parties en mouvement (membranes et suspensions), et la chambre acoustique réagira de mieux en mieux au fur et à mesure qu'elle sera utilisée: les mêmes règles sont valables pour les instruments de musique à cordes!
