BEDIENUNGSANLEITUNG ARENA Sonus Faber

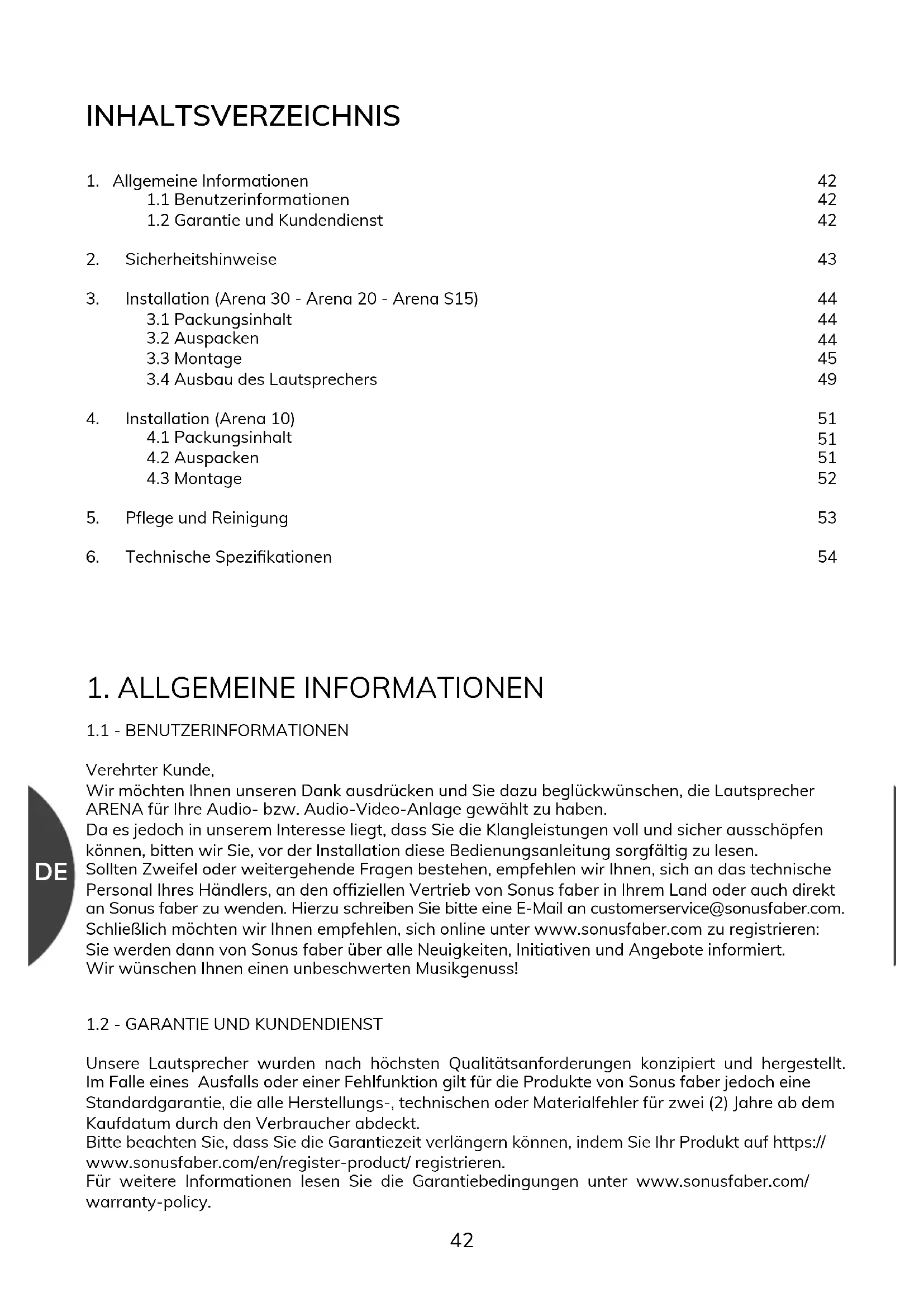

6. SPECIFICHE TECNICHE
- Allgemeine Informationen 42
1.1 Benutzerinformationen 42
1.2 Garantie und Kundendienst 42
-
Sicherheitshinweise 43
-
Installation (Arena 30 - Arena 20 - Arena S15) 44
3.1 Packungsinhalt 44
3.2 Auspacken 44
3.3 Montage 45
3.4 Ausbau des Laufsprechers 49
- Pflege und Reinigung 53
- Technische Spezifikationen 54
1. ALLGEMEINE INFORMATIONEN
1.1-BENUTZERINFORMATIONEN
Verehrter Kunde,
Wir möchten Ohnen unseren Dank ausdrücken und Sie dazu beglückwünschen, die Laufsprecher ARENA für ihre Audio- bzw. Audio-Video-Anlage gewählt zu haben.
Da es jedoch in unserem Interesse liegt, dass Sie die Klangeleistungen voll und safer ausschöpfen können, bitten wir Sie, vor der Installation diese Bedienungsanleitung sorgfältig zulesen.
Sollten Zweifel oder weitergehende Fragen bestehen, empfehlen wir Ihnen, sich an das technische Personal Ihres Handlers, an den officiellen Vertrieb von Sonus faber in Ihr dem Land oder auch direkt an Sonus faber zu wenden. Hierzu schreiben Sieitte eine E-Mail an customerservice@sonusfaber.com.
Schließlich möchten wir Ihnen empfehlen, sich online unter www.sonusfaber.com zu registrierten:
Sie werden dann von Sonus faber über alle Neuigkeiten, Initiativen und Angebote informiert.
Wir wünschen Ihnen einen unbeschwerten Musikgenuss!
1.2 - GARANTIE UND KUNDENDIENST
Unsere Laufsprecher wurden nach hochsten Qualitätsanforderungen konzipiert und hergestellt. Im Falle eines Ausfalls oder einer Fehlfunktion gilt für die Produkte von Sonus faber jedoch eine Standardgarantie, die alle Herstellungs-, technischen oder Materialfehler für zwei (2) Jahre ab dem Kaufdatum durch den Verbraucher abdeckt.
Bitte beachten Sie, dass Sie die Garantiezeit verlangern können, indem Sie Ihr Produkt auf https:// www.sonusfaber.com/en/register-product/ registrierten.
Für weitere Informationenlesen Sie die Garantiebedingungen unter www.sonusfaber.com/warranty-policy.
Des Weiteren möchten wir Sie in Ihr Interesse auf Folgenden hinweisen:
Die Garantie deckt etwa Baufehler der Laufsprecher ab;
-itte bewahren Sie den Kaufbeleg unbedingt auf, um ihn bei Bedarf dem Händler vorlegen zu konnen;
- Bewahren Sie die Originalverpackung der Laufsprecher auf, um sie beim Einschicken zum Kundenservice unbeschadet transportieren zu können;
- Den Laatsprechern muss eine Beschreibung der aufgetretenen Funktionstörung bzw. des Defekts beigelegt werden.
Bei folgenden Bedingungen verliert die Garantie ihre Gültigkeit:
- Das Produkt wurde von anderen Personen als einem von Sonus faber autorisierten Kundendienstzentrum zerlegt oder verändert;
- Das Produkt wurde entgegen den Vorgaben in thism Handbuch unsachgemäß gebraucht.
2. SICHERHEITSHINWEISE
- Lesen Sie die Gebrauchsanweisung durch und bewahren Sie diese zum Nachschlagen griffbereit auf.
- Vergewissern Sie sich, dass die Wand- bzw. Zwischendeckenbefestigung ausreichend stabil ist.
- Prufen Sie vorab, ob die Tragfähigkeit der Montagefläche für das Gewicht des/der Laufsprecher(s) ausreicht.
- Beim Betrieb der Laufsprecheranlage vermeiden Sieitte, bei zu hoher Lautstärke oder in unmittelbarer Nae der Schallwandler zuzuhoren. Dies kann zu bleibenden Gehorschaden führen. Halten Sie Kinder stets auf einem Sicherheitsabstand von mindestens 50 cm vom Laufsprechersystem fern.
In der Nähe der Schallwandler entsteht ein elektromagnetisches Feld, das für Menschen und Haustiere ungebährlich ist, aber den Betrieb elektronischer Geräte, wie Bildschirme oder Bildrohren-Fernseher stören kann, falls diese in unmittelbarer Nähe der Laufsprecher aufgestellt werden. Soltte dies der Fall sein, stellen Sie die Geräte in großem Abstand zu den Laufsprechem auf.
Das Funktionsprinzip der Schallwandler stützt sich auf die Grundlagen des Elektromagnetismus. Der Benutzer sollte daher gleichzeitig keine Geräte betreiben, die starke elektromagnetische Felder erzeugen und dadurch den Betrieb der Lautsprecher beeinträchtigen können.
Die Lautsprecher nicht parallel zueinander oder unmittelbar an eine Lautsprecheranlage mit konstanter Spannung (wie etwa 100V 70.7V oder ahnlich) anschlieBen. Dies konnte zu einer Überlastung der Anlage führen und somit den Lautsprecher oder den Verstärker beschädigen. - Audio- und Stromkabel nichtbebeneinander verlegen. In der Naze des Stromkabels wird ein elektromagnetisches Feld erzeugt, das ein störendes Rauschen verursichen kann. Falls dies der Fall sein sollte, dann sorgen Sie für ausreichenden Abstand zwischen den Audio- und Stromkabeln.
- Der Anschluss muss bei ausgeschalteten Geräten erfolgen. Beim Anschluss auf die Polarität der Klemmen achten.
DenLautsprecheraneinenachPS1zertifizierteStromversorgunggemaiIEC62368-1anschlieben.
3. INSTALLATION (Arena 30 - Arena 20 - Arena S15)
3.1 - PACKUNGSINHALT
- Lautsprecher
Rahmen - Schablone für die Wandöffnung
- Schutzabdeckung
- Zubehörschachtel: Stoffgitter, Schrauben, Schraubenabdeckungen.

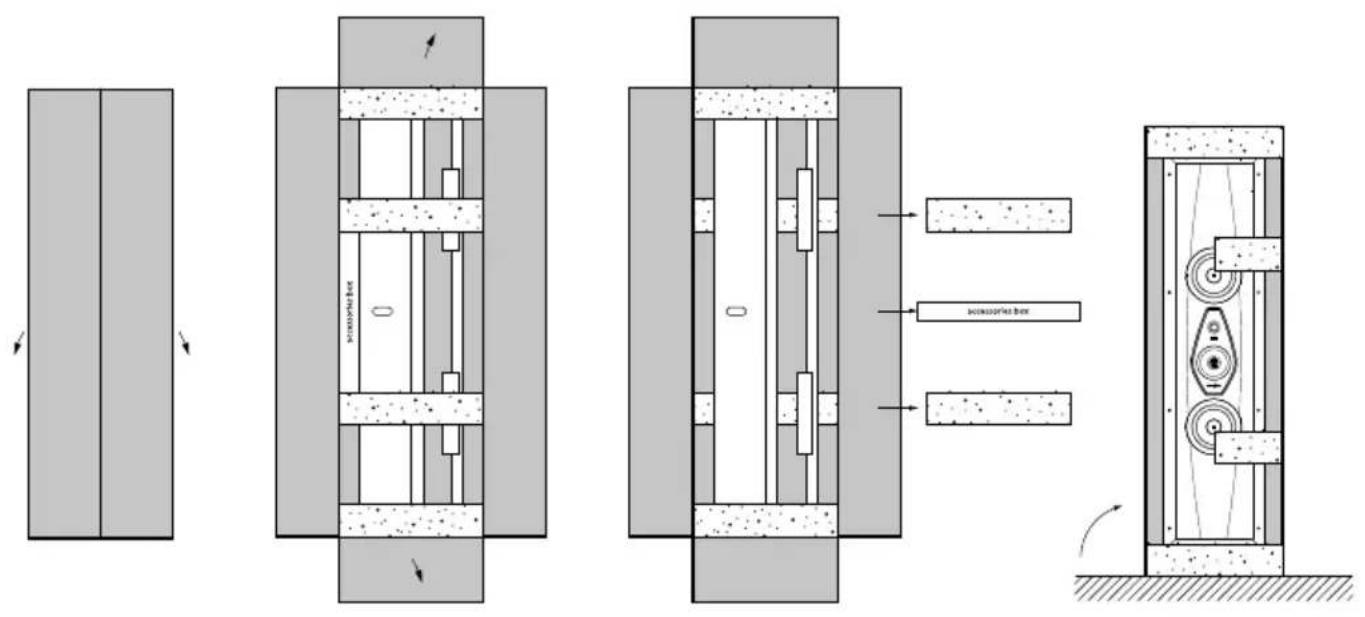

3.2 - AUSPACKEN
Gehen Sie beim Auspacken wie folgt vor.
Halten Sie sich an folgende allgemeine Vorgaben:
- Es istratsam, die Produkte so nah wie möglich an ihrem endgültigen Standort auszupacken
- Öffnen Sie die Verpackung mit geeigneten Werkzeug. Drücken Sie die Klinge nicht ganz durch, damit der Inhalt nicht beschädigt wird.
- Heben Sie das Verpackungsmaterial für einen etwaigen zukünftigen Transport auf.
- Tragen Sie keine Uhren, Armbänder, Ringe usw., um zu vermeiden, dass die Lautsprecherboxen und ihre Oberflächen verkratzt werden. Dies gilt auch für etwaige Metallteile an der Kleidung, wie Reißverschlüsse, Knöpfe, Gurtelschnallen, Nieten, usw.
- Überprüfen Sie den Inhalt der Verpackung. Wenn eines oder mehrere dieser Antikel fehlen, wenden Sie sich an den Handler, bei dem der Kauf getätigt wurde.
- Achten Sie darauf, die Schallwandler beim Auspacken nicht zu berühren.

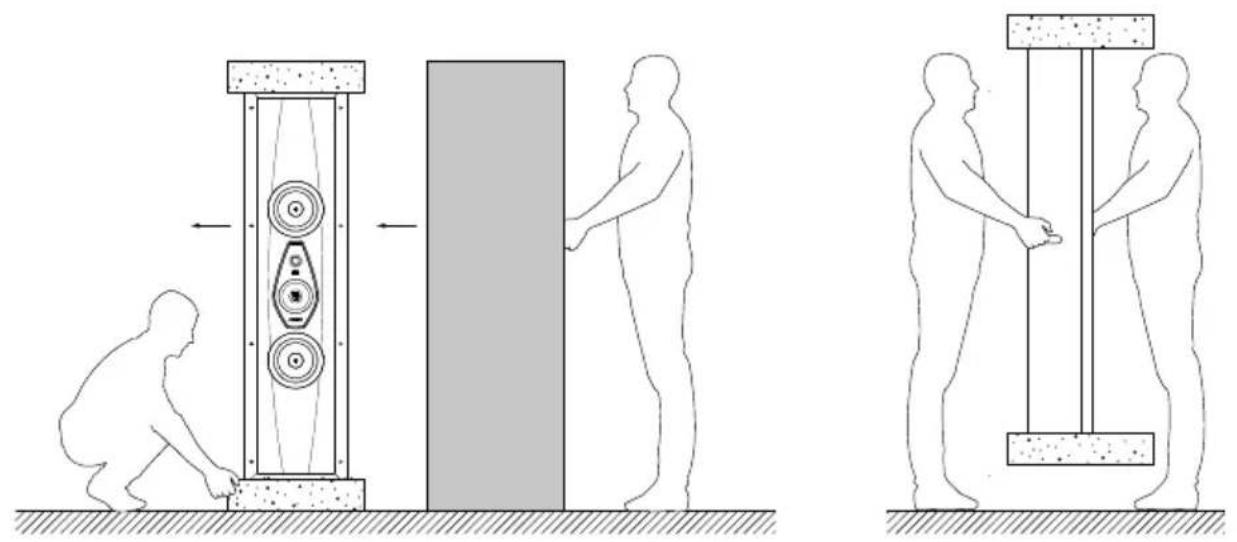

Für die sichere Handhabung der Auslässe wird dringend empfohlen, die Anweisungen in der nachstehenden Tabelle zu befolgen:
| Bis zu 20 kg Eine Person | |
| 20 kg bis 40 kg Mindestens 2 Personen | |
| 40 kg bis 60 kg Mindestens 3 Personen | |
| 60 kg bis 80 kg Mindestens 4 Personen |
Die Laufsprecher mit beiden Händen gut festhalten, damit sie nicht herunterfallen.
Die Verpackungsmaterialien sind potentiell umweltschädlich. Entsorgen Sie diese Materialien nicht mit dem gewöhnlichen Hausmull, sondern bringen Sie diese in ein entsprechendes Entsorgungszentrum.
Bewahren Sie das Verpackungsmaterial für Kinder unzugänglich auf! Bei Verschlucken besteht Vergiftungs- und Erstickungsgefahr.
Wenn ein spezieller Ständer zum Einsatz kommt, damit er nur mit den Laufsprechern verwendet werden, für die er konzipiert wurde. Eine Verwendung mit anderen Laufsprechermodellen kann zu Schäden und Verletzungen führen.
3.3 - MONTAGE
3.3.1 - MITHILFE DER SCHABLONE AN DER WAND DEN AUSSCHNITTSBEREICH ANZEICHNEN
DE
Zuvor sicherstellen, dass der Ausschnittbereich zwischen den beiden Seitenteilen liegt.
Halten Sie für eine ordnungsgemäße Funktion des Befestigungssystems einen Abstand von mindestens 4 cm zwischen dem seitlichen Rand der Öffnung und dem nachstgelegen den Spitenteil ein.

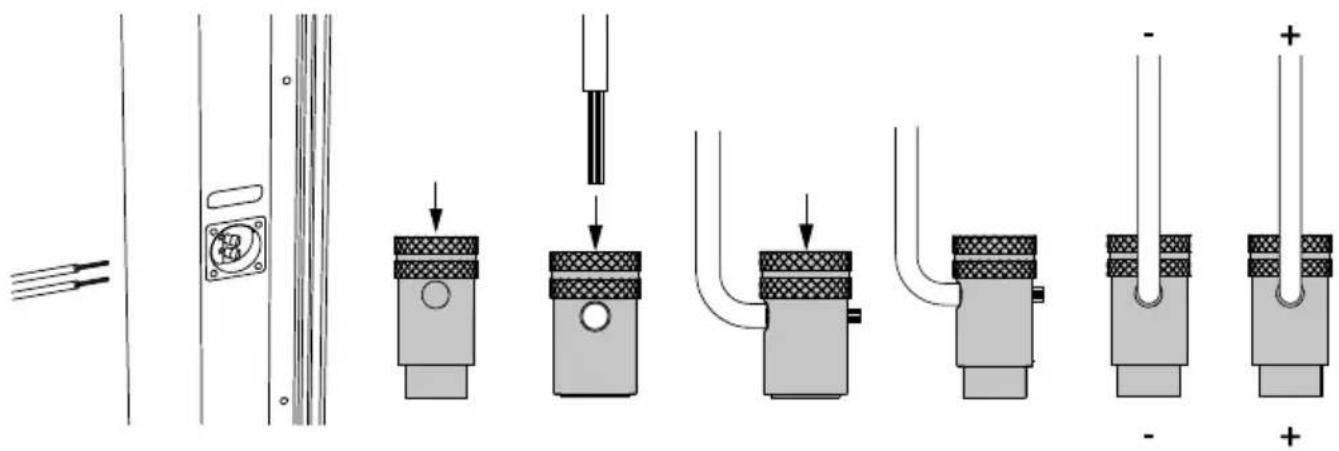

Beim Anschluss auf die Polarität der Klemmen achten. Der Anschluss muss bei ausgeschalteten Geräten erfolgen.

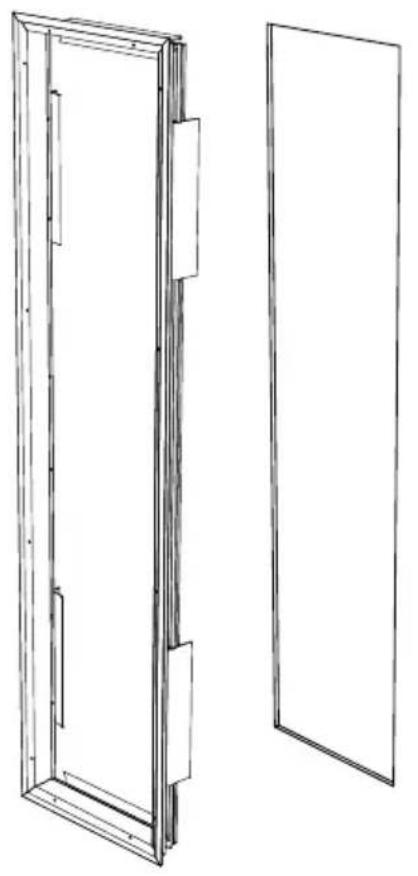

3.3.3 - DEN RAHMEN IN DIE HERGESTELLTE ÖFFNUNG EINSETZEN

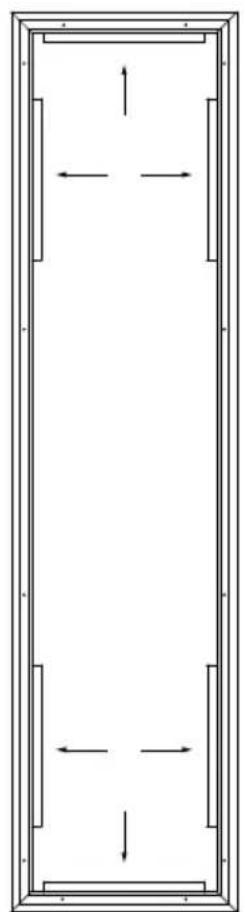

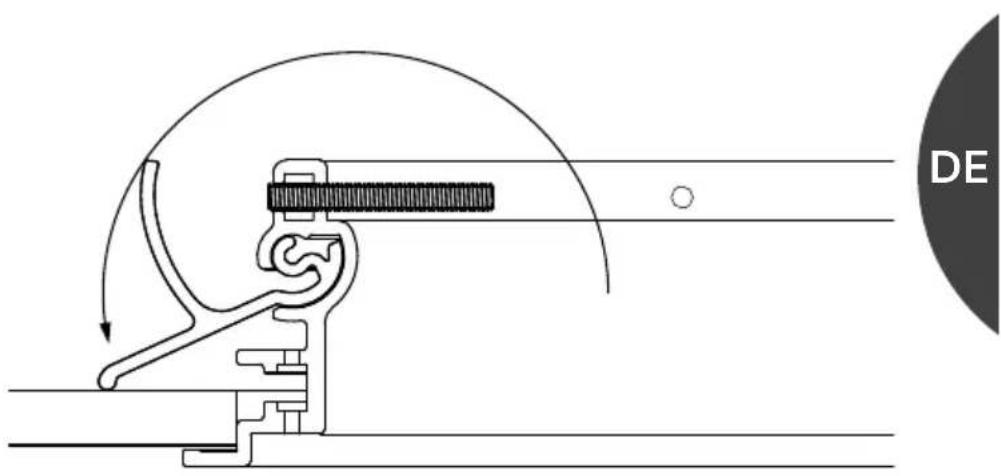

3.3.4 - DIE METALLLASCHEN GEGEN DIE INNENFLÄCHEN DER WAND DRÜCKEN
| Die Gummibänder, die die Position halten, entfernen. |

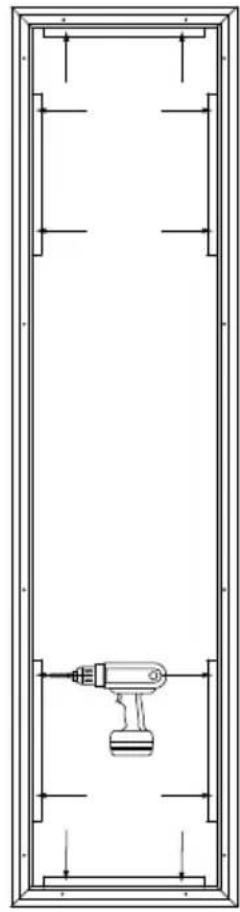

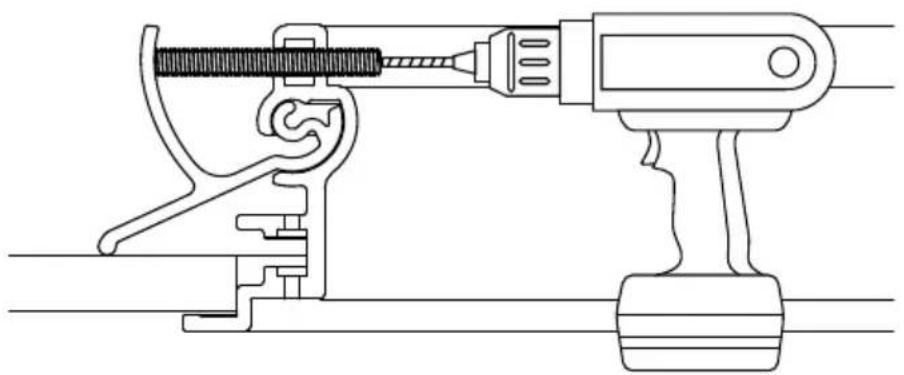

3.3.5 - DEN RAHMEN FESTSCHRAUBEN
Die Befestigungsschrauben bis zum Anschlag ohne übermäßigen Kraftaufwand einschrauben, um die Arretierung nicht zu beschädigen.

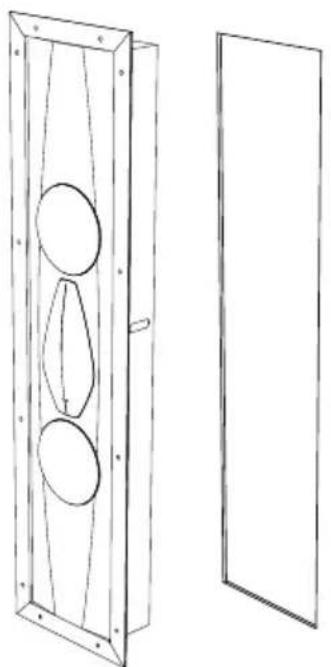

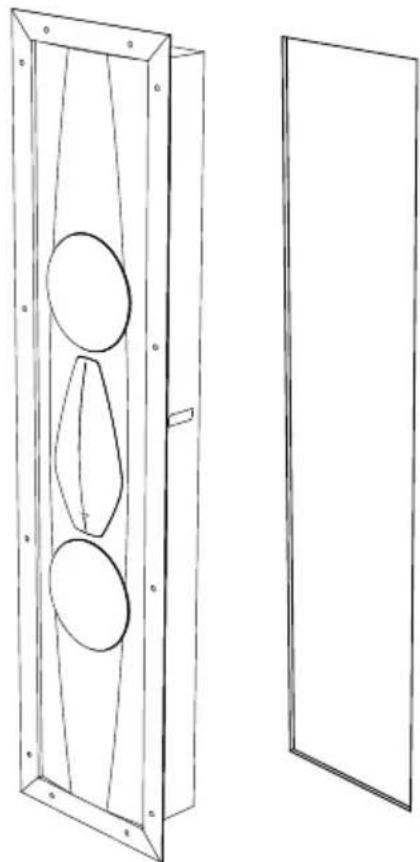

3.3.6 - DEN LAUTSPRECHER IN DEN RAHMEN EINSETZEN

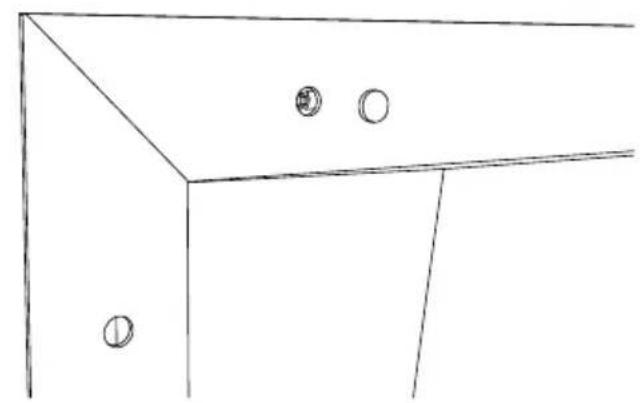

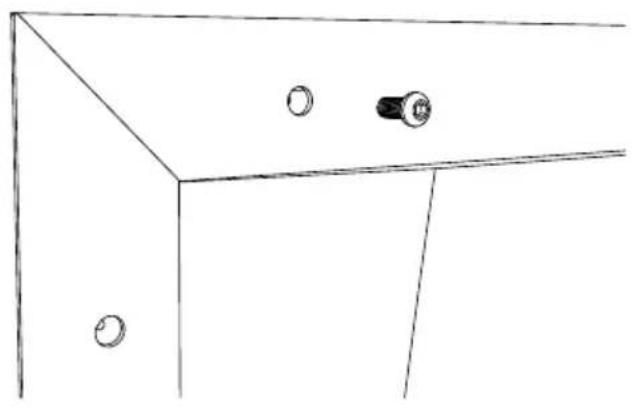

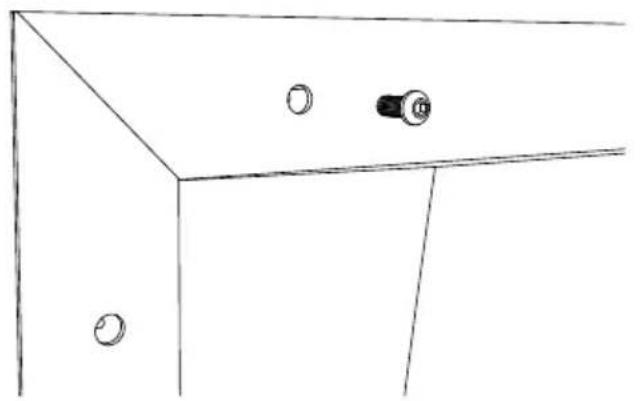

3.3.7 - DEN LAUTSPRECHER AN DEN RAHMEN SCHRAUBEN DIE SCHRAUBENKÖPFE MIT DEN SCHRAUBENABDECKUNGEN VERSCHLIÈBEN
3.4 - AUSBAU DES LAUTSPRECHERS
3.4.1 - DEN LAUTSPRECHER VOM RAHMEN ABSCHRAUBEN
3.4.2 - DIE AUDIOKABEL VOM LAUTSPRECHER ABKLEMMEN
DE

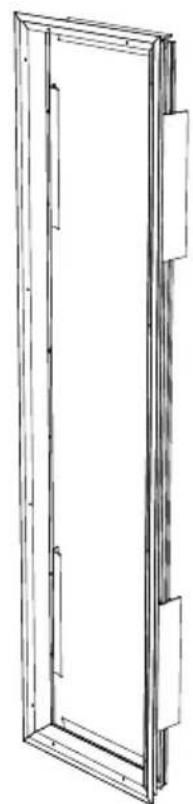

3.4.3 - DEN RAHMEN ABSCHRAUBEN UND DIE METALLLASCHEN AUSRICHTEN DEN RAHMEN VON DER WAND ENTFERNEN
Den Vorgang bei ausgeschalteten Geräten ausführren!
DE
4. INSTALLATION (Arena 10)
4.1 - PACKUNGsinHALT
- Lautsprecher
- Stofffrontabdeckung
- Sicherungskabel
Schutzabdeckung - Schachtel mit Zubehör: Zwei Bügel, Schrauben.
4.2 - AUSPACKEN
Gehen Sie beim Auspacken wie folgt vor.
Halten Sie sich an folgende allgemeine Vorgaben:
- Es istratsam, die Produkte so nah wie möglich an ihrem endgültigen Standort auszupacken
- Öffnen Sie die Verpackung mit geeigneten Werkzeug. Drücken Sie die Klinge nicht ganz durch, damit der Inhalt nicht beschädigt wird.
- Heben Sie das Verpackungsmaterial für einen etwaigen zukünftigen Transport auf.
- Tragen Sie keine Uhren, Armbänder, Ringe usw., um zu vermeiden, dass die Lautsprecherboxen und ihre Oberflächen verkratzt werden. Dies gilt auch für etwaige Metallteile an der Kleidung, wie Reißverschlüsse, Knöpfe, Gurtelschnallen, Nieten, usw.
- Überprüfen Sie den Inhalt der Verpackung. Wenn eines oder mehrere dieser Antikel fehlen, wenden Sie sich an den Handler, bei dem der Kauf getätigt wurde.
- Achten Sie daraufuf, die Schallwandler beim Auspacken nicht zu berühren.
Für die sichere Handhabung der Auslässe wird dringend empfohlen, die Anweisungen in der nachstehenden Tabelle zu befolgen:
| Bis zu 20 kg Eine Person | |
| 20 kg bis 40 kg Mindestens 2 Personen | |
| 40 kg bis 60 kg Mindestens 3 Personen | |
| 60 kg bis 80 kg Mindestens 4 Personen |
Die Laufsprecher mit beiden Händen gut festhalten, damit sie nicht herunterfallen.
Die Verpackungsmaterialien sind potentiell umweltschädlich. Entsorgen Sie diese Materialien nicht mit dem gewöhnlichen Hausmull, sondern bringen Sie diese in ein entsprechendes Entsorgungszentrum.
Bewahren Sie das Verpackungsmaterial für Kinder unzugänglich auf! Bei Verschlucken besteht Vergiftungs- und Erstickungsgefahr.
Wenn ein spezieller Ständer zum Einsatz kommt, damit er nur mit den Laufsprechern verwendet werden, für die er konzipiert wurde. Eine Verwendung mit anderen Laufsprechermodellen kann zu Schäden und Verletzungen führen.
4.3 - MONTAGE

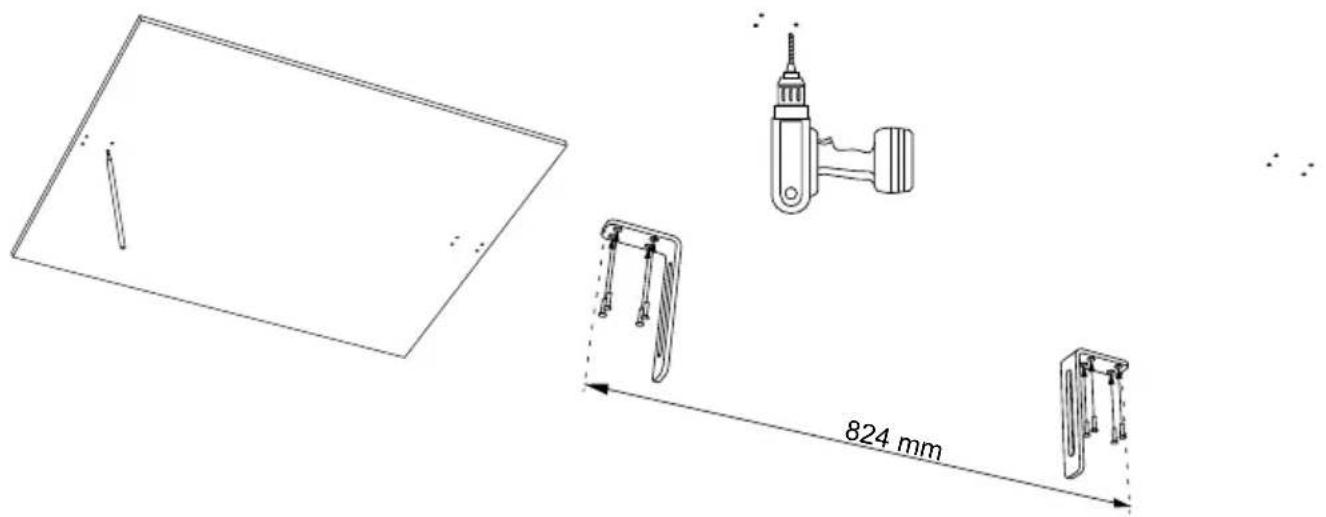

4.3.1 - DIE BEIDEN BÜGEL IM VON DER MITGELIEFERTEN SCHABLONE ANGEZEIGTEN ABSTAND AN DER DECKE ANSCHRAUBEN

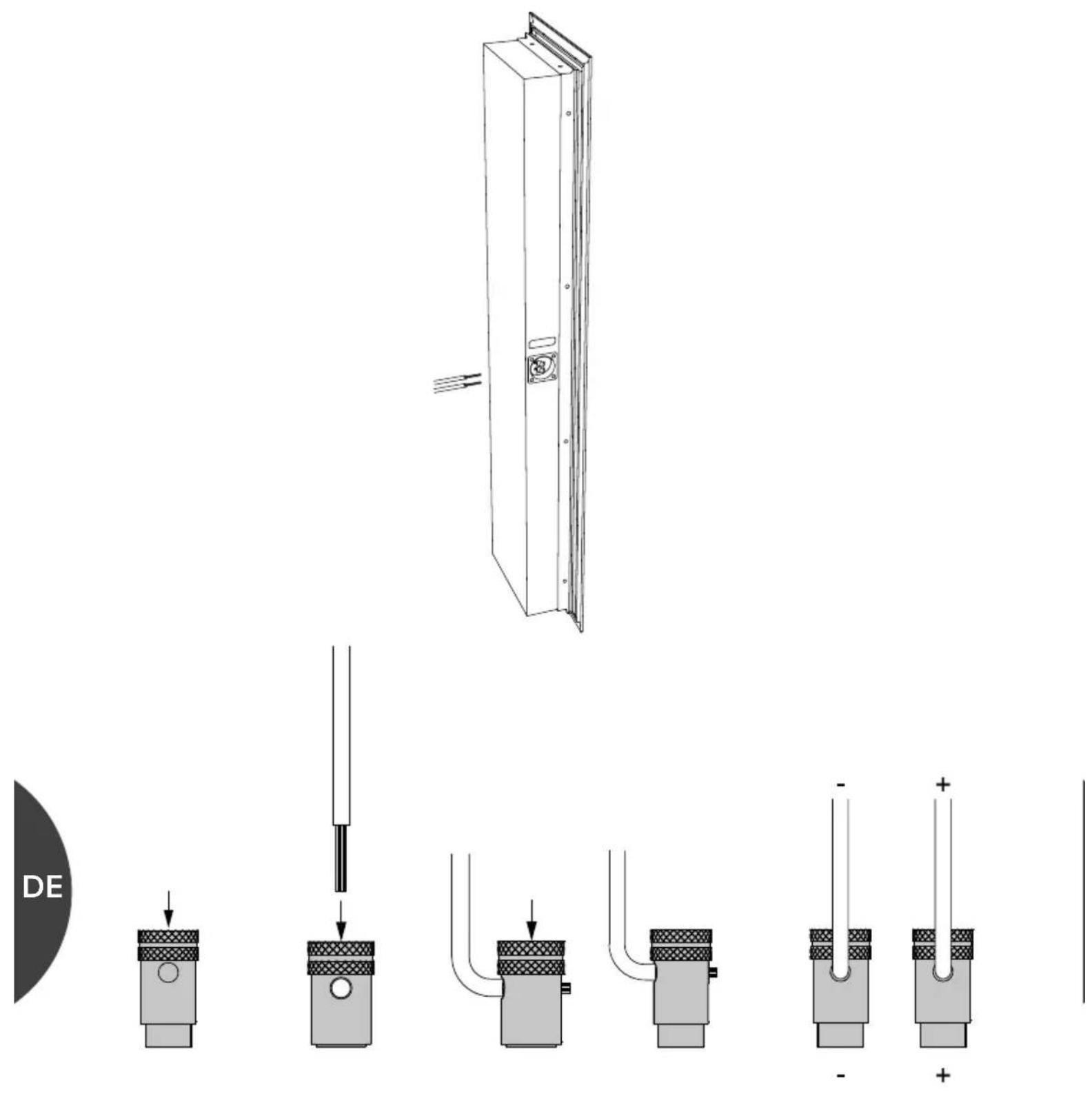

4.3.2 - DIE AUDIOKABEL AM LAUTSPRECHER ANSCHLIESSEN
DE
Beim Anschluss auf die Polarität der Klemmen achten.
Der Anschluss muss bei ausgeschalteten Geräten erfolgen!

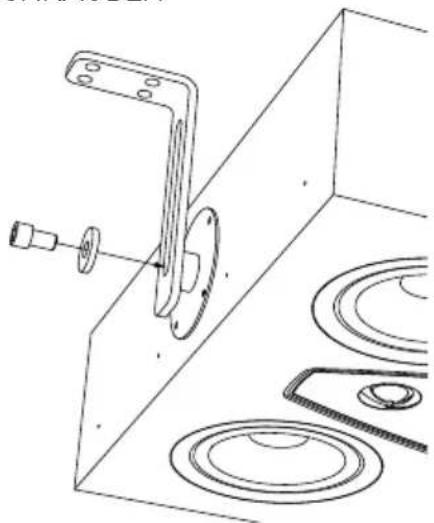

4.3.3 - DEN LAUTSPRECHER EINSETZEN UND AUF BEIDEN SEITEN SCHRAUBE UND UTERLEGSCHEBE EINSCHRAUBEN

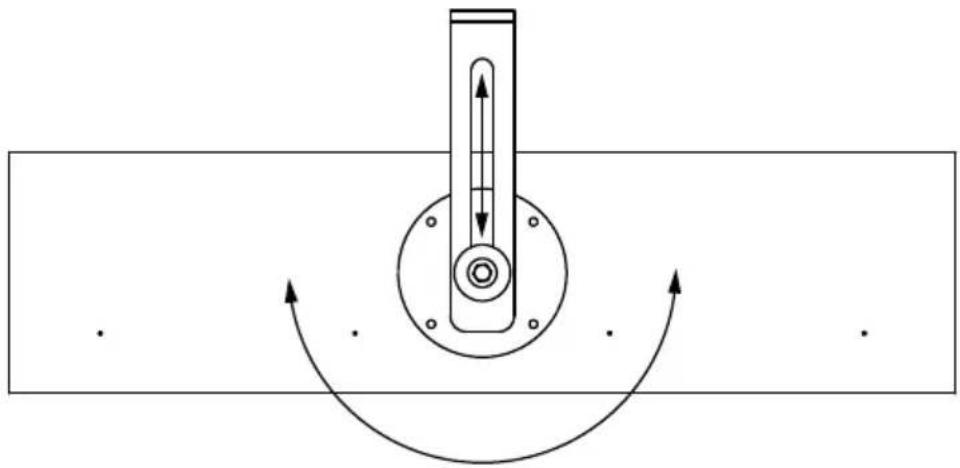

4.3.4 - DIE HOHE UND NEIGUNG DES LAUTSPRECHERS REGELN, ANSCHLIESSEND DIE SCHRAUBE FESTZIEHEN
4.3.5 - DAS SICHERUNGSKABEL AM LAUTSPRECHER ANSCHRAUBEN UND AN EINEM SICHEREN BAUTEIL EINHAKEN
Den Vorgang bei ausgeschalteten Geräten ausführren!
5. PFLEGE UND REINIGUNG
Außer einer regelmäßigen allgemeinen Reinigung erfordern die Laufsprecher keine besondere Pflege. Für den Staub, der sich auf dem Möbelstück, den Frontpaneelen und den Laufsprechern abgesetzt hat, verwenden Sieitte einen weichen Pinsel. Gehen Sie darauf außerst vorsichtig vor, damit die empfindlichen Laufsprechemembranen nicht beschädigt werden.
Für die Pflege der Metalloberflächen und der Glasscheibe wird die Verwendung des im Lieferumfang enthaltenen Tuches und Flüssigmittels empfohlen (sofern vorhanden). Es sollen den keine starken Chemikalien mit starker Wirkung wie Aceton, Trichlorethylen, Säuren, Schleifmittel, starke Entfettungsmittel, Alkohol, Zitrone oder Wein verwendet werden.
Auf diese Weise halten Sie ihre Laufsprecher jahrelang in tadellosem Zustand. Mit der Zeit wird sich der Klang weiter verbessern, da die sich bewegenden Bauteile (Membranen und Aufhängungen) erst einspielen mussen. Der Schallraum reagiert immer better, je früfiger er gebraucht wird: genauso wie bei Saiteninstrumenten!
6. TECHNISCHE SPEZifikATIONEN
